第三节 低压管道灌溉

低压管道灌溉工程培训课件第一节概述一、低压管道灌溉工程的组成与类型（一）定义低压管道灌溉工程是以管道输水进行地面灌溉的工程，由于管道系统工作压力一般不超过200kPa,故称低压管道输水灌溉工程，简称管道灌溉工程。

（二）管道灌溉工程组成管道灌溉工程由水源工程、输水配水管网系统和田间灌水工程三部分组成。

田间灌水工程指管道出口以下的田间工程部分。

（三）管道灌溉工程分类1、固定式管道工程中的管道及分水设施均埋入地下,固定不动，由给水栓或分水口直接分水进入沟、畦。

这种形式的固定管道密度大，标准高，一次性投资大，但管理方便,灌水均匀。

2、半固定式其管道中一部分管道固定，另一部分管道移动。

一般是干管或支管为固定地埋管，由分水口接移动软管输水入田间。

这种形式是目前井灌区低压管道输水灌溉的主要形式。

3、移动式除水源外，机泵和地面管道都是可移动的。

管道多采用软管，简便易行，一次投资低，但劳动强度大。

1、管渠结合式这种系统大致与半固定式工程相同，所不同的是不用地面软管，而采用田间毛渠灌水。

二、管道灌溉工程的特点节水、节能、节地、省工、增产。

三、管道灌溉工程技术发展概况管道灌溉工程技术已成为世界上农业节水灌溉的一项关键技术。

美国20世纪20年代在加利福尼亚州的图尔洛克灌区采用混凝土管道代替明渠输水，开创了管灌的先河。

我国低压管道输水灌溉从50年代就开始试点应用，真正大面积推广应用是改革开放以后的事。

第二节管道灌溉工程中常用管材及附件一、管材管材是管道灌溉工程中的重要组成部分，其投资比重一般占工程总投资的60%左右，直接影响到工程的造价和质量。

(一)塑料管1、国家标准塑料管国家标准塑料管主要有聚氯乙烯管(PVC),高密度聚乙烯管(HDPE),低密度聚乙烯管(LDPE),改性聚丙烯管(PP)。

2、薄壁聚氯乙烯管壁厚 1.7〜2.0mm,公称压力200〜250kpao3、聚氯乙烯双壁波纹管双壁波纹管具有内壁光滑，外壁波纹的双层结构特点，壁厚只有1.4mm,但具有较高的刚度和强度，是一种较理想的低压管道输水的管材。

低压管道输水灌溉技术在农业综合开发节水工程中的应用提要：低压管运输水灌溉的简介，适用条件，优点，组成，类型，布置，管材，运行管理关健词：灌溉；节水；工程低压管道输水灌溉技术，简称“管灌”，它以管道代替明渠输水。

灌水时，使用较低的压力水头，通过压力管道系统将水送入田间沟、畦，灌溉农田。

其管理系统的压力，一般不超过0.2MPa（2kg/cm2），在克服管道的输水压力损失之后，管道最远处出水口压力应控制的0.002~0.003MPa。

由于管道内水压力很低，故称低压管道输水灌溉。

1、低压管道输水灌溉的适用条件由于低压管道输水灌溉是在低压条件下运行的，目前主要用于井灌区，也可用于大型灌区的田间配水系统。

由于它不受地形的影响，扬水站灌区、水库自压灌区均可应用，但要注意压力水头和泥砂淤积问题。

2、低压管道输水灌溉的优点灌溉管道系统与灌溉渠道系统相比较，一般有以下几方面的优越性：（1）节水效益显著。

管道输水系统是利用管网输配水和灌水，可以完全避免产生输水损失和蒸发损失，节约用水，一般可比明渠系统节水30~50%，并可防止因渠系渗水而导致土壤盐碱化、沼泽化和冷浸田等的发生。

（2）土地利用率高。

管道输水系统的输配水管网大部分或全部埋设在地下，一般比明渠少占10%左右的耕地，方便交通。

（3）适应性强，便于实现自动化。

管道输水系统运用灵活方便，容易调节控制和实现自动化；可适用于各种地形和不同作物与土壤；不会影响机耕和田间管理，并可方便地与施肥拖农药等相结合。

（4）输水速度快，灌溉效率高。

利用管道输水配水和灌水，水流速度快，灌溉效率高，灌水劳动生产率高，节约灌水用工、用时，一般可比明渠系统的灌溉效率提高1倍以上，用工减少50%左右。

（5）维修养护省工、省时，管理方便。

管道输水系统不会滋生杂草，而且孔雀易进入管道，因此可去明渠清淤除草和整修维护渠道等繁重劳动。

（6）灌水及时，作物增产增收效果明显。

利用管道输配水和灌水，有利于作物适时适量地及时供水灌水，提高作物产量和品质。

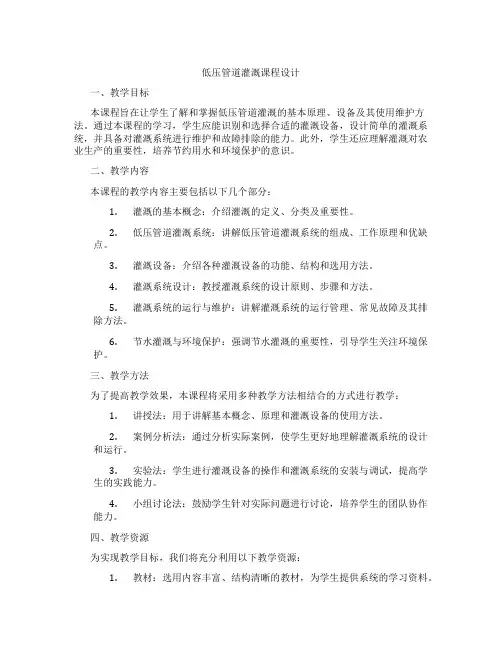

低压管道灌溉课程设计一、教学目标本课程旨在让学生了解和掌握低压管道灌溉的基本原理、设备及其使用维护方法。

通过本课程的学习，学生应能识别和选择合适的灌溉设备，设计简单的灌溉系统，并具备对灌溉系统进行维护和故障排除的能力。

此外，学生还应理解灌溉对农业生产的重要性，培养节约用水和环境保护的意识。

二、教学内容本课程的教学内容主要包括以下几个部分：1.灌溉的基本概念：介绍灌溉的定义、分类及重要性。

2.低压管道灌溉系统：讲解低压管道灌溉系统的组成、工作原理和优缺点。

3.灌溉设备：介绍各种灌溉设备的功能、结构和选用方法。

4.灌溉系统设计：教授灌溉系统的设计原则、步骤和方法。

5.灌溉系统的运行与维护：讲解灌溉系统的运行管理、常见故障及其排除方法。

6.节水灌溉与环境保护：强调节水灌溉的重要性，引导学生关注环境保护。

三、教学方法为了提高教学效果，本课程将采用多种教学方法相结合的方式进行教学：1.讲授法：用于讲解基本概念、原理和灌溉设备的使用方法。

2.案例分析法：通过分析实际案例，使学生更好地理解灌溉系统的设计和运行。

3.实验法：学生进行灌溉设备的操作和灌溉系统的安装与调试，提高学生的实践能力。

4.小组讨论法：鼓励学生针对实际问题进行讨论，培养学生的团队协作能力。

四、教学资源为实现教学目标，我们将充分利用以下教学资源：1.教材：选用内容丰富、结构清晰的教材，为学生提供系统的学习资料。

2.参考书：提供相关领域的参考书籍，丰富学生的知识储备。

3.多媒体资料：制作精美的课件和视频，增强课堂教学的趣味性。

4.实验设备：配备齐全的实验设备，保障学生的实践操作机会。

5.网络资源：利用互联网为学生提供更多的学习资源和信息。

五、教学评估本课程的评估方式包括平时表现、作业、考试等方面，以全面、客观、公正地评价学生的学习成果。

具体评估方式如下：1.平时表现：通过观察学生在课堂上的参与程度、提问回答、小组讨论等方面的表现，评估学生的学习态度和积极性。

低压管道灌溉施工方案介绍低压管道灌溉是一种适合小型农田或家庭园艺的灌溉方法。

它采用低压水源，通过管道系统将水供给到植物的根部，以满足植物的生长需求。

本文将介绍低压管道灌溉的施工方案和注意事项。

施工准备在进行低压管道灌溉施工之前，需要做好以下准备工作：1.设计灌溉系统：根据灌溉区域的大小和植物的需水量，设计合理的灌溉系统。

确定所需的管道长度、连接件、水泵和灌溉设备等。

2.准备材料和工具：准备所需的管道、连接件、水泵、阀门、灌溉设备和工具。

确保材料质量过关，工具完善。

3.清理施工区域：清除施工区域内的障碍物和污物，确保施工区域干净整洁。

4.标记和测量：在地面上标记灌溉管道的路径和位置，并进行合适的测量，以确保施工的准确性。

施工步骤根据准备工作的完成情况，可以按照以下步骤进行低压管道灌溉系统的施工：1.安装水源和水泵：根据设计要求，确定水源和水泵的位置。

将水泵连接到水源，并确保水泵的安装平稳可靠。

2.敷设主干管道：开始敷设主干管道，将管道铺设在标记的路径上。

需要确保管道的连接牢固，没有漏水现象。

3.安装支线管道：从主干管道分支出支线管道，将管道连接到每个灌溉区域。

支线管道的连接也需要检查，确保连接紧密。

4.安装阀门和控制器：在主干管道和支线管道上安装阀门，以控制灌溉的流量和时间。

如果需要，安装自动控制器以实现定时灌溉。

5.安装灌溉设备：根据具体需求，安装喷头或滴灌设备。

确保灌溉设备的位置正确，并进行必要的调整和测试。

6.连接电源：如果使用了自动控制器和水泵，需要将其连接到电源。

7.测试系统：开启水源和水泵，测试整个系统的运行情况。

检查是否有漏水或其它问题，并进行必要的调整和修正。

8.完成施工：确认灌溉系统的正常运行后，将施工现场清理整洁，确保安全。

注意事项在低压管道灌溉的施工过程中，需要注意以下事项：1.安全第一：施工人员需要遵守安全规范，着装符合要求，使用工具时要注意安全操作。

2.材料质量：选择质量可靠的管道、连接件和设备，确保系统的稳定性和耐用性。

低压管道灌溉施工方案引言低压管道灌溉是一种常用的灌溉方法，通过安装在地面上的低压管道，以小流量、低压力的方式进行农田灌溉。

本文将介绍低压管道灌溉的施工方案，并对施工过程中的关键步骤进行详细阐述。

施工前准备在开始施工之前，需要进行一系列的准备工作。

设计灌溉系统首先，需要设计灌溉系统。

根据农田的地形、作物的需水量以及水源的情况，确定管道的分布、长度和布置方式。

在设计过程中，还需考虑到灌溉效果、节水和成本的因素。

选择合适的材料和设备根据设计要求，选择合适的材料和设备。

常用的低压管道材料有PVC（聚氯乙烯）、PE（聚乙烯）和PP（聚丙烯）等。

此外，还需要选购压力控制器、过滤器、喷头等配套设备。

测量和标记在确定管道的具体布置之前，需要进行测量和标记。

使用测量工具测量土地的长度和宽度，并确定放置管道的位置和布局。

在地面上进行标记，以便在施工过程中指导工作。

施工步骤1. 开挖沟槽首先，在土地上用挖掘机或铲车开挖沟槽。

沟槽的深度和宽度根据管道的尺寸和设计要求来确定。

沟槽的深度应保证管道埋设在土壤下方，以防止管道受到外力破坏。

2. 铺设管道在沟槽中铺设管道。

先将管道一端固定在水源处，然后按照设计要求逐段铺设管道。

在铺设过程中，确保管道的连接牢固，防止漏水和折断。

3. 连接配套设备将压力控制器、过滤器和喷头等配套设备连接到管道上。

根据设备的说明书，将它们正确地连接在管道上，并确保连接口紧密、不漏水。

4. 进行压力测试在施工完成后，进行压力测试以确保管道的完整性和密封性。

将适量的水注入管道中，逐段增加水压，检查管道是否漏水或出现渗漏现象。

5. 灌溉试验完成压力测试后，进行灌溉试验。

根据设计要求，调节压力控制器和喷头，观察灌溉效果，调整喷头的角度和喷水量，以达到理想的灌溉效果。

施工注意事项在进行低压管道灌溉施工时，需要注意以下事项：1.定期清洗过滤器，防止堵塞。

2.确保管道的连接紧密，不漏水。

3.定期检查管道是否有损坏或渗漏。

低压管道输水灌溉技术节水灌溉新技术
核心提示：低压管道输水灌溉技术节水灌溉新技术低压管道输水灌溉技术一、低压管道输水灌溉系统的组成水源：符合灌溉用水的清水均可，若低压管道输水灌溉技术节水灌溉新技术低压管道输水灌溉技术一、低压管道输水灌溉系统的组成水源：符合灌溉用水的清水均可，若含沙量和杂质较多需要经过处理或同时考虑沉沙。

首部取水枢纽：主要包括水泵、动力机及其配套设备。

输配水管网：一般采用固定地埋管方式。

目前应用较多的管材有混凝土管、石棉水泥管、ＰＥ管及ＰＶＣ管。

田间灌水系统：一是采用田间固定或移动的管网，采用退水管法浇地，二是采用田间明渠输水沟灌水，在田间进行畦灌、沟灌等地面灌水方法。

分水给水装置：在各级管道之间设置分水井、配水闸门等；在竖管出口处设置田间配水的出水口。

其他附属设施：特殊部位设置排气和调压阀等安全保水装置、水表及防冻和冲淤用的冲砂闸和泄水口等。

二、低压管道输水灌溉系统规划设计要点管道布置应遵循以下原则：（1）先确定水栓的位置，尽量保证各级管道垂直布置，力求管线最短。

（2）尽量利用地形落差实施自动输水。

（3）最末一级固定管道走向应与作物种植方向一致，尽量减少起伏折点，以利于田间管理和耕作。

管材的选择一般采用经济流速法，根据不同管材确定适宜流速和管径，若管材价格低、动力价格高时，经济流速选小值，反之选大值。

竭诚为您提供优质文档/双击可除低压管道输水灌溉工程技术规范水头损失篇一：低压管道灌溉工程规划设计示例4.4低压管道灌溉工程规划设计示例4.4.1基本情况某井灌区主要以粮食生产为主，地下水丰富，多年来建成了以离心泵为主要提水设备、土渠输水的灌溉工程体系，为灌区粮食生产提供了可靠保证。

由于近几年来的连续干旱，灌区地下水普遍下降，为发展节水灌溉，提高灌溉水利用系数，改离心泵为潜水泵提水，改土渠输水为低压管道输水。

井灌区内地势平坦，田、林、路布置规整(见图4-27)，单井控制面积12.7hm。

，地面以下1_0m土层内为中壤土，平均容重14.8kn／m。

，田间持水率为24％。

工程范围内有水源井一眼，位于灌区的中部。

根据水质检验结果分析，该井水质符合《农田灌溉水质标准》，可以作为该工程的灌溉水源，水源处有380V三相电源。

据多年抽水测试，该井出水量为55m3／h，井径为220mm，采用钢板卷管护筒，井深20m，静水位埋深7m，动水位埋深9m，井口高程与地面齐平。

4.4.2井灌区管灌系统的设计参数(1)灌溉设计保证率：75％。

(2)管道系统水的利用率：95％。

(3)灌溉水利用系数：0.85。

(4)设计作物耗水强度：5mm／d。

(5)设计湿润层深：0.55m。

4.4.3制度及工作制度1．净灌水定额计算采用公式式中：h=0.55m，2．设计灌水周期代入得m=554.4m3／hm2。

(低压管道输水灌溉工程技术规范水头损失)m1000sh(12)s=14.8kn／m3，1=0.24×0.95=0.228，2=0.24×0.65=0.1560，t理采用公式式中：m=554.4m3／hm，3．毛灌水定额m10eded=5mm/d代入得t=11.09d(取t=10d)mm554.4652.20.85m3/hm24．灌水次数与灌溉定额根据灌区内多年灌水经验，小麦灌水4次，玉米灌水1次，则全年需灌水5次，灌溉定额为1911m3／hm2。
