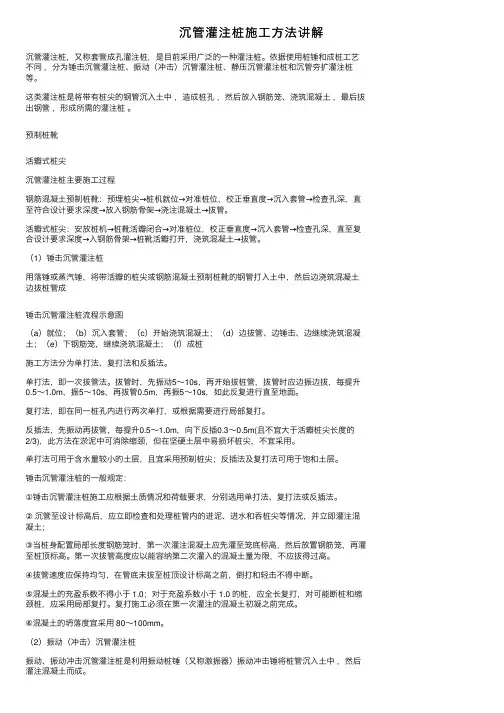

沉管灌注桩施⼯⽅法讲解沉管灌注桩，⼜称套管成孔灌注桩，是⽬前采⽤⼴泛的⼀种灌注桩。
依据使⽤桩锤和成桩⼯艺不同，分为锤击沉管灌注桩、振动（冲击）沉管灌注桩、静压沉管灌注桩和沉管夯扩灌注桩等。
这类灌注桩是将带有桩尖的钢管沉⼊⼟中，造成桩孔，然后放⼊钢筋笼、浇筑混凝⼟，最后拔出钢管，形成所需的灌注桩。
预制桩靴活瓣式桩尖沉管灌注桩主要施⼯过程钢筋混凝⼟预制桩靴：预埋桩尖→桩机就位→对准桩位，校正垂直度→沉⼊套管→检查孔深，直⾄符合设计要求深度→放⼊钢筋⾻架→浇注混凝⼟→拔管。
活瓣式桩尖：安放桩机→桩靴活瓣闭合→对准桩位，校正垂直度→沉⼊套管→检查孔深，直⾄复合设计要求深度→⼊钢筋⾻架→桩靴活瓣打开，浇筑混凝⼟→拔管。

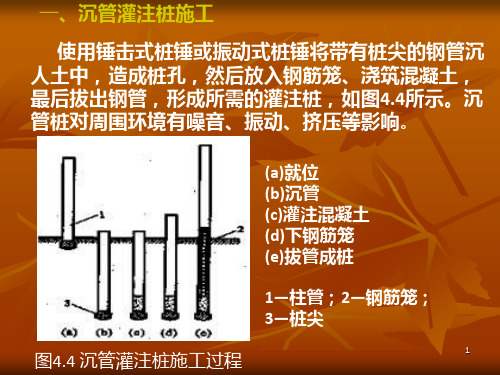

（1）锤击沉管灌注桩⽤落锤或蒸汽锤，将带活瓣的桩尖或钢筋混凝⼟预制桩靴的钢管打⼊⼟中，然后边浇筑混凝⼟边拔桩管成锤击沉管灌注桩流程⽰意图（a）就位；（b）沉⼊套管；（c）开始浇筑混凝⼟；（d）边拔管、边锤击、边继续浇筑混凝⼟；（e）下钢筋笼，继续浇筑混凝⼟；（f）成桩施⼯⽅法分为单打法、复打法和反插法。
单打法，即⼀次拔管法。
拔管时，先振动5～10s，再开始拔桩管，拔管时应边振边拔，每提升0.5～1.0m，振5～10s，再拔管0.5m，再振5～10s，如此反复进⾏直⾄地⾯。
复打法，即在同⼀桩孔内进⾏两次单打，或根据需要进⾏局部复打。
反插法，先振动再拔管，每提升0.5～1.0m，向下反插0.3～0.5m(且不宜⼤于活瓣桩尖长度的2/3)，此⽅法在淤泥中可消除缩颈，但在坚硬⼟层中易损坏桩尖，不宜采⽤。
单打法可⽤于含⽔量较⼩的⼟层，且宜采⽤预制桩尖；反插法及复打法可⽤于饱和⼟层。
锤击沉管灌注桩的⼀般规定：①锤击沉管灌注桩施⼯应根据⼟质情况和荷载要求，分别选⽤单打法、复打法或反插法。
②沉管⾄设计标⾼后，应⽴即检查和处理桩管内的进泥、进⽔和吞桩尖等情况，并⽴即灌注混凝⼟；③当桩⾝配置局部长度钢筋笼时，第⼀次灌注混凝⼟应先灌⾄笼底标⾼，然后放置钢筋笼，再灌⾄桩顶标⾼。
