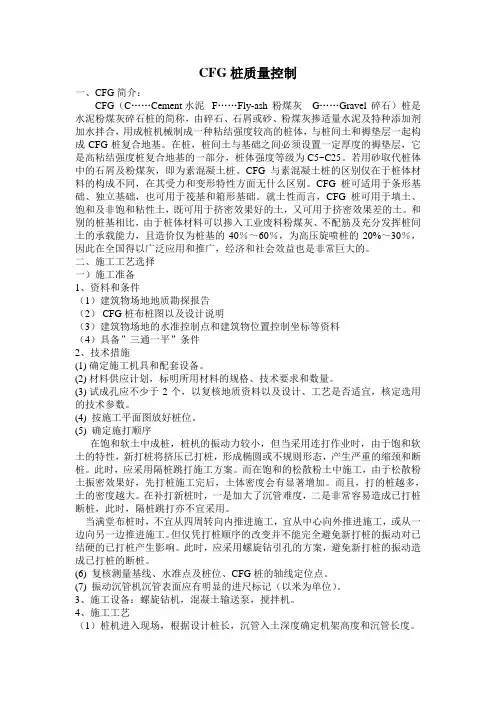

CFG桩质量控制一、CFG简介：CFG（C……Cement 水泥F……Fly-ash粉煤灰G……Gravel碎石）桩是水泥粉煤灰碎石桩的简称，由碎石、石屑或砂、粉煤灰掺适量水泥及特种添加剂加水拌合，用成桩机械制成一种粘结强度较高的桩体，与桩间土和褥垫层一起构成CFG桩复合地基。

在桩，桩间土与基础之间必须设置一定厚度的褥垫层，它是高粘结强度桩复合地基的一部分，桩体强度等级为C5~C25。

若用砂取代桩体中的石屑及粉煤灰，即为素混凝土桩。

CFG与素混凝土桩的区别仅在于桩体材料的构成不同，在其受力和变形特性方面无什么区别。

CFG桩可适用于条形基础、独立基础，也可用于筏基和箱形基础。

就土性而言，CFG桩可用于填土、饱和及非饱和粘性土，既可用于挤密效果好的土，又可用于挤密效果差的土。

和别的桩基相比，由于桩体材料可以掺入工业废料粉煤灰、不配筋及充分发挥桩间土的承载能力，且造价仅为桩基的40％～60％，为高压旋喷桩的20%～30％，因此在全国得以广泛应用和推广，经济和社会效益也是非常巨大的。

二、施工工艺选择一）施工准备1、资料和条件（1）建筑物场地地质勘探报告（2） CFG桩布桩图以及设计说明（3）建筑物场地的水准控制点和建筑物位置控制坐标等资料（4）具备”三通一平”条件2、技术措施(1) 确定施工机具和配套设备。

(2) 材料供应计划，标明所用材料的规格、技术要求和数量。

(3) 试成孔应不少于2个，以复核地质资料以及设计、工艺是否适宜，核定选用的技术参数。

(4) 按施工平面图放好桩位。

(5) 确定施打顺序在饱和软土中成桩，桩机的振动力较小，但当采用连打作业时，由于饱和软土的特性，新打桩将挤压已打桩，形成椭圆或不规则形态，产生严重的缩颈和断桩。

此时，应采用隔桩跳打施工方案。

而在饱和的松散粉土中施工，由于松散粉土振密效果好，先打桩施工完后，土体密度会有显著增加。

而且，打的桩越多，土的密度越大。

在补打新桩时，一是加大了沉管难度，二是非常容易造成已打桩断桩，此时，隔桩跳打亦不宜采用。

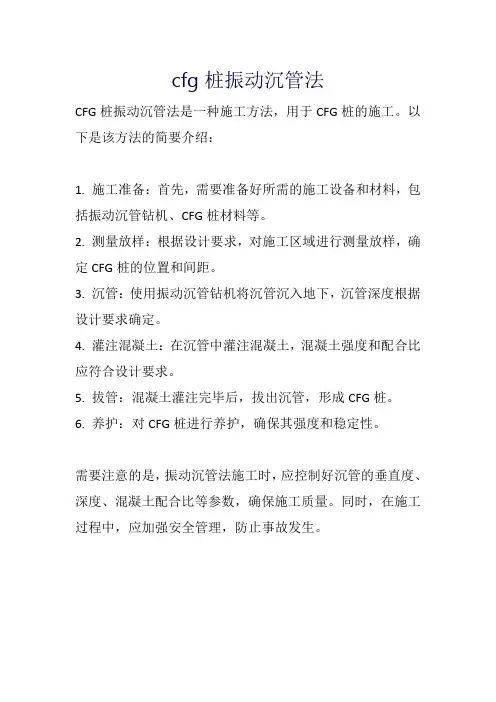

cfg桩振动沉管法
CFG桩振动沉管法是一种施工方法，用于CFG桩的施工。

以下是该方法的简要介绍：
1. 施工准备：首先，需要准备好所需的施工设备和材料，包括振动沉管钻机、CFG桩材料等。

2. 测量放样：根据设计要求，对施工区域进行测量放样，确定CFG桩的位置和间距。

3. 沉管：使用振动沉管钻机将沉管沉入地下，沉管深度根据设计要求确定。

4. 灌注混凝土：在沉管中灌注混凝土，混凝土强度和配合比应符合设计要求。

5. 拔管：混凝土灌注完毕后，拔出沉管，形成CFG桩。

6. 养护：对CFG桩进行养护，确保其强度和稳定性。

需要注意的是，振动沉管法施工时，应控制好沉管的垂直度、深度、混凝土配合比等参数，确保施工质量。

同时，在施工过程中，应加强安全管理，防止事故发生。

桩基础的种类不少，其中沉管灌注桩是目前采用的较为广泛的一种桩基。

与预制桩相比，它具有节省钢材、降低造价、施工方便、工期短、在持力层顶面起伏不平时桩长容易控制等优点。

虽然振动沉管灌注桩的施工过程较为简单，但它受到施工方法和施工人员因素的影响，桩位偏差较大；当施工方法和施工工艺不当或者某道工序中浮现漏洞，也将会造成许多的质量问题；此外，遇淤泥层时处理比较难。

其中沉、拔管过程中的质量控制尤其重要，下面结合本人在振动沉管灌注桩方面的施工经历，从其施工过程谈谈如何进行质量控制。

1、桩点定位桩位的正确与否，会直接影响整个桩基工程的质量及对上部结构受力分布情况。

在将施工图上桩位精确地测设到场地上时，并不代表这个桩位在整个施工过程中都是不变的，它会由于周围土被挤动和打桩机作业中来回碾压而发生挪移。

可先将桩点准确位置测设到地面上，挖至桩点深300mm 摆布处，将白灰倒入土中捣实。

打桩时，以土层深300mm 处的白灰点作为桩位，桩点要在打桩前挖出，打一根桩挖一个桩位点，以确保其准确性。

这个方法简单，操作方便，位置准确。

但对有些工程却不是很实用，如采用预埋桩头、下几个施工桩位已经压在桩机下等情况，这样桩位就来不及挖出，延长了施工工期，只能在桩机进场前埋设好桩位，施工时时常复核桩位，以保证桩位的准确性。

此外，预制桩头埋设时，应注意将桩位下的大石头挖出，以免沉管时，桩尖碰到大石块而偏滑位置。

2、走机路线和打桩顺序桩机进场前，要谨慎确定走机路线，尽量避免重复路线及多次转动机身，那样会对已施工完成的桩身产生多次挤压，造成断桩。

并且拟定合理的打桩顺序，应根据地形、周围环境、土质和桩的密度等决定。

当逐排打设时，打桩的推进方向应逐排改变，以免土体朝一个方向挤压，并且对同一排桩而言，必要时宜采用间隔跳打的方式进行。

自边缘向中央打法，使中间部份土壤挤压较密实，不仅使桩难以打入，而且打中间桩时，还有可能使外侧各桩被挤压而浮起，所以普通以自中央向边缘打法和分段打法为宜。

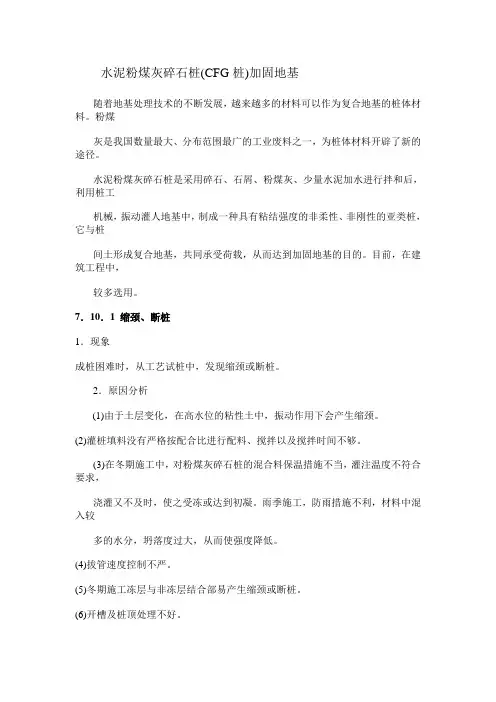

水泥粉煤灰碎石桩(CFG桩)加固地基随着地基处理技术的不断发展，越来越多的材料可以作为复合地基的桩体材料。

粉煤灰是我国数量最大、分布范围最广的工业废料之一，为桩体材料开辟了新的途径。

水泥粉煤灰碎石桩是采用碎石、石屑、粉煤灰、少量水泥加水进行拌和后，利用桩工机械，振动灌人地基中，制成一种具有粘结强度的非柔性、非刚性的亚类桩，它与桩间土形成复合地基，共同承受荷载，从而达到加固地基的目的。

目前，在建筑工程中，较多选用。

7．10．1 缩颈、断桩1．现象成桩困难时，从工艺试桩中，发现缩颈或断桩。

2．原因分析(1)由于土层变化，在高水位的粘性土中，振动作用下会产生缩颈。

(2)灌桩填料没有严格按配合比进行配料、搅拌以及搅拌时间不够。

(3)在冬期施工中，对粉煤灰碎石桩的混合料保温措施不当，灌注温度不符合要求，浇灌又不及时，使之受冻或达到初凝。

雨季施工，防雨措施不利，材料中混入较多的水分，坍落度过大，从而使强度降低。

(4)拔管速度控制不严。

(5)冬期施工冻层与非冻层结合部易产生缩颈或断桩。

(6)开槽及桩顶处理不好。

3．防治措施(1)要严格按不同土层进行配料，搅拌时间要充分，每盘至少3min。

(2)控制拔管速度，一般1～1．2m/min。

用浮标观测(测每米混凝土灌量是否满足设计灌量)以找出缩颈部位，每拔管1．5～2．0m，留振20s左右(根据地质情况掌握留振次数与时间或者不留振)。

(3)出现缩颈或断桩，可采取扩颈方法(如复打法、翻插法或局部翻插法)，或者加桩处理。

(4)混合料的供应有两种方法。

一是现场搅拌，一是商品混凝土。

但都应注意做好季节施工。

雨期防雨，冬期保温，都要苫盖，并保证灌人温度5℃以上(冬期按规范)。

(5)每个工程开工前，都要做工艺试桩，以确定合理的工艺，并保证设计参数，必要时要做荷载试验桩。

(6)混合料的配合比在工艺试桩时进行试配，以便最后确定配合比(荷载试桩最好同时参考相同工程的配合比)。

(7)在桩顶处，必须每1．0～1．5m翻插一次，以保证设计桩径。

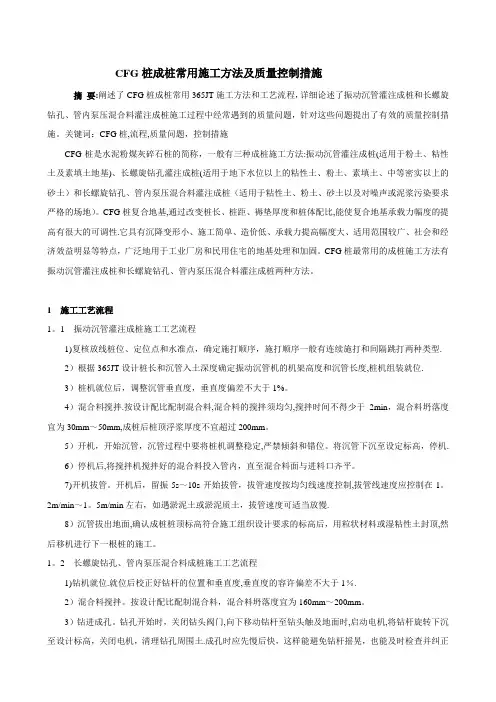

CFG桩成桩常用施工方法及质量控制措施摘要:阐述了CFG桩成桩常用365JT施工方法和工艺流程，详细论述了振动沉管灌注成桩和长螺旋钻孔、管内泵压混合料灌注成桩施工过程中经常遇到的质量问题，针对这些问题提出了有效的质量控制措施。

关键词：CFG桩,流程,质量问题，控制措施CFG桩是水泥粉煤灰碎石桩的简称，一般有三种成桩施工方法:振动沉管灌注成桩(适用于粉土、粘性土及素填土地基)、长螺旋钻孔灌注成桩(适用于地下水位以上的粘性土、粉土、素填土、中等密实以上的砂土）和长螺旋钻孔、管内泵压混合料灌注成桩（适用于粘性土、粉土、砂土以及对噪声或泥浆污染要求严格的场地）。

CFG桩复合地基,通过改变桩长、桩距、褥垫厚度和桩体配比,能使复合地基承载力幅度的提高有很大的可调性.它具有沉降变形小、施工简单、造价低、承载力提高幅度大、适用范围较广、社会和经济效益明显等特点，广泛地用于工业厂房和民用住宅的地基处理和加固。

CFG桩最常用的成桩施工方法有振动沉管灌注成桩和长螺旋钻孔、管内泵压混合料灌注成桩两种方法。

1施工工艺流程1。

1振动沉管灌注成桩施工工艺流程1)复核放线桩位、定位点和水准点，确定施打顺序，施打顺序一般有连续施打和间隔跳打两种类型.2）根据365JT设计桩长和沉管入土深度确定振动沉管机的机架高度和沉管长度,桩机组装就位.3）桩机就位后，调整沉管垂直度，垂直度偏差不大于1%。

4）混合料搅拌.按设计配比配制混合料,混合料的搅拌须均匀,搅拌时间不得少于2min，混合料坍落度宜为30mm～50mm,成桩后桩顶浮浆厚度不宜超过200mm。

5）开机，开始沉管，沉管过程中要将桩机调整稳定,严禁倾斜和错位。

将沉管下沉至设定标高，停机.6）停机后,将搅拌机搅拌好的混合料投入管内，直至混合料面与进料口齐平。

7)开机拔管。

开机后，留振5s～10s开始拔管，拔管速度按均匀线速度控制,拔管线速度应控制在1。

2m/min～1。

5m/min左右，如遇淤泥土或淤泥质土，拔管速度可适当放慢.8）沉管拔出地面,确认成桩桩顶标高符合施工组织设计要求的标高后，用粒状材料或湿粘性土封顶,然后移机进行下一根桩的施工。

浅谈振动沉管CFG桩施工方法及质量控制摘要：近年来，随着市政工程建设等级的提高，深层软基处治方法要求越来越高，处治工艺更加成熟，振动沉管cfg桩工程在市政工程中应用越来越多；本文对振动沉管cfg桩的施工方法、工艺、质量控制等进行探讨。

关键词：cfg桩；施工方法；质量；控制一、振动沉管cfg桩施工1、技术准备工作施工前并对设计的中桩、纵断高程、横断面进行施工复测，并报请监理工程师审核认定。

做好水泥粉煤灰碎石桩混合料的配合比，粉煤灰、碎石、水泥、砂的检验试验工作，并报请试验监理工程师批准。

2、现场施工2.1开工后，各个施工点按设计及规范的要求进行不少于5根的试桩工作，以检验确定打桩施工的工艺控制参数及打桩施工机械的性能，试桩结果报监理工程师批准。

2.2铲除红线内的草皮和树根，拆除构筑物。

部份相当软弱的地段需要先填一层碎石土或其它场地硬化材料，以便打桩机械和打桩材料能进入施工现场。

3、施工方法3.1施工机具及方法根据不同工程的地质条件，施工时采用dz60－dz100型振动打桩机，激振力600~1000kn，工作电流30a~120a，利用振动沉管机将桩管沉入地基土中后，向桩管内灌注按一定比例拌合料，然后边振动边拔管形成cfg桩。

3.2施工材料1）水泥：水泥采用p.o.32.5水泥或p.s32.5水泥。

2）粉煤灰：ⅲ级以上粉煤灰。

3）水：采用自来水。

4）碎石：采用机轧碎石，粒径控制在20mm-50mm。

5）砂：机制砂。

6）打桩用混合料：混合料采用拌合楼拌制，用自卸汽车运输到打桩现场。

3.3施工工序cfg桩采用振动沉管打桩机，其成桩工艺如下：3.3.1沉管a. 桩位测量放样后桩机就位，桩机就位必须水平、稳固，调整沉管与地面垂直，确保垂直度偏差不大于1%。

b. 安装桩尖。

采用预制钢筋混凝土桩尖，安装桩尖时需埋入地表以下30cm左右。

c. 启动马达，开始沉管。

沉管过程中注意调整桩机的稳定，防止倾斜与错位。

d. 沉管过程中须做好记录。

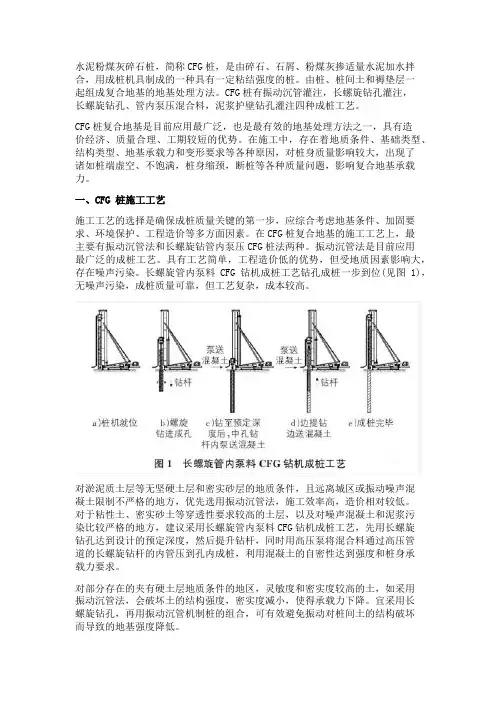

水泥粉煤灰碎石桩，简称CFG桩，是由碎石、石屑、粉煤灰掺适量水泥加水拌合，用成桩机具制成的一种具有一定粘结强度的桩。

由桩、桩间土和褥垫层一起组成复合地基的地基处理方法。

CFG桩有振动沉管灌注，长螺旋钻孔灌注，长螺旋钻孔、管内泵压混合料，泥浆护壁钻孔灌注四种成桩工艺。

CFG桩复合地基是目前应用最广泛，也是最有效的地基处理方法之一，具有造价经济、质量合理、工期较短的优势。

在施工中，存在着地质条件、基础类型、结构类型、地基承载力和变形要求等各种原因，对桩身质量影响较大，出现了诸如桩端虚空、不饱满，桩身缩颈，断桩等各种质量问题，影响复合地基承载力。

一、CFG 桩施工工艺施工工艺的选择是确保成桩质量关键的第一步，应综合考虑地基条件、加固要求、环境保护、工程造价等多方面因素。

在CFG桩复合地基的施工工艺上，最主要有振动沉管法和长螺旋钻管内泵压CFG桩法两种。

振动沉管法是目前应用最广泛的成桩工艺。

具有工艺简单，工程造价低的优势，但受地质因素影响大，存在噪声污染。

长螺旋管内泵料CFG钻机成桩工艺钻孔成桩一步到位(见图1)，无噪声污染，成桩质量可靠，但工艺复杂，成本较高。

对淤泥质土层等无坚硬土层和密实砂层的地质条件，且远离城区或振动噪声混凝土限制不严格的地方，优先选用振动沉管法，施工效率高，造价相对较低。

对于粘性土、密实砂土等穿透性要求较高的土层，以及对噪声混凝土和泥浆污染比较严格的地方，建议采用长螺旋管内泵料CFG钻机成桩工艺，先用长螺旋钻孔达到设计的预定深度，然后提升钻杆，同时用高压泵将混合料通过高压管道的长螺旋钻杆的内管压到孔内成桩，利用混凝土的自密性达到强度和桩身承载力要求。

对部分存在的夹有硬土层地质条件的地区，灵敏度和密实度较高的土，如采用振动沉管法，会破坏土的结构强度，密实度减小，使得承载力下降。

宜采用长螺旋钻孔，再用振动沉管机制桩的组合，可有效避免振动对桩间土的结构破坏而导致的地基强度降低。

二、CFG桩施工工艺流程CFG桩施工工艺流程见图2。

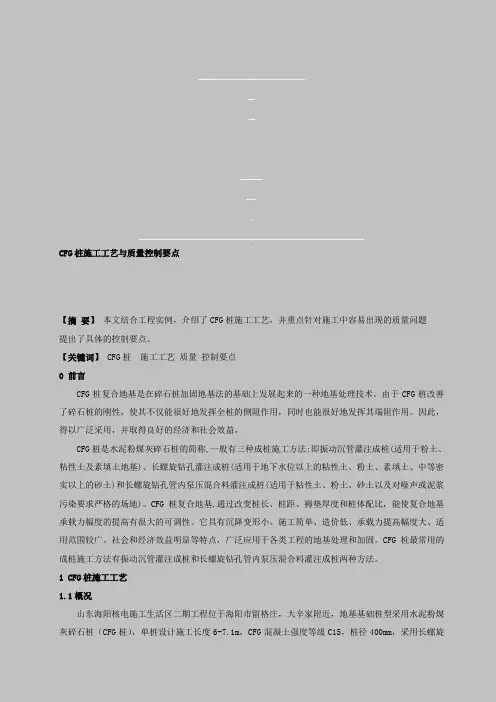

CFG桩施工工艺与质量控制要点【摘要】本文结合工程实例，介绍了CFG桩施工工艺，并重点针对施工中容易出现的质量问题提出了具体的控制要点。

【关键词】 CFG桩施工工艺质量控制要点0 前言CFG桩复合地基是在碎石桩加固地基法的基础上发展起来的一种地基处理技术。

由于CFG桩改善了碎石桩的刚性，使其不仅能很好地发挥全桩的侧阻作用，同时也能很好地发挥其端阻作用。

因此，得以广泛采用，并取得良好的经济和社会效益。

CFG桩是水泥粉煤灰碎石桩的简称,一般有三种成桩施工方法:即振动沉管灌注成桩(适用于粉土、粘性土及素填土地基)、长螺旋钻孔灌注成桩(适用于地下水位以上的粘性土、粉土、素填土、中等密实以上的砂土)和长螺旋钻孔管内泵压混合料灌注成桩(适用于粘性土、粉土、砂土以及对噪声或泥浆污染要求严格的场地)。

CFG桩复合地基,通过改变桩长、桩距、褥垫厚度和桩体配比，能使复合地基承载力幅度的提高有很大的可调性。

它具有沉降变形小、施工简单、造价低、承载力提高幅度大、适用范围较广、社会和经济效益明显等特点，广泛应用于各类工程的地基处理和加固。

CFG桩最常用的成桩施工方法有振动沉管灌注成桩和长螺旋钻孔管内泵压混合料灌注成桩两种方法。

1 CFG桩施工工艺1.1概况山东海阳核电施工生活区二期工程位于海阳市留格庄，大辛家附近，地基基础桩型采用水泥粉煤灰碎石桩（CFG桩），单桩设计施工长度6-7.1m，CFG混凝土强度等级C15，桩径400mm，采用长螺旋成孔，管内泵压混凝土成桩工艺，桩数约2852根，灌注混凝土约3000m3。

1.2施工准备1.2.1技术准备1）会同有关单位搞好现场交接工作，详细复核有关控制点，布设现场临时用电线路、临时用水线路和其它的临时设施。

2）熟悉和审查施工图纸：组织工程技术人员认真学习施工图纸，了解设计意图，全面熟悉和掌握施工图纸的全部内容，提出便于施工的合理化建议。

3）编制施工组织设计：阐明施工工艺和主要项目的施工方法，劳动力组织和工程进度、质量和安全的保证措施，收集已施工的各种经验性的资料，针对本工程的特点和难点，编制切实可行的施工方案。
