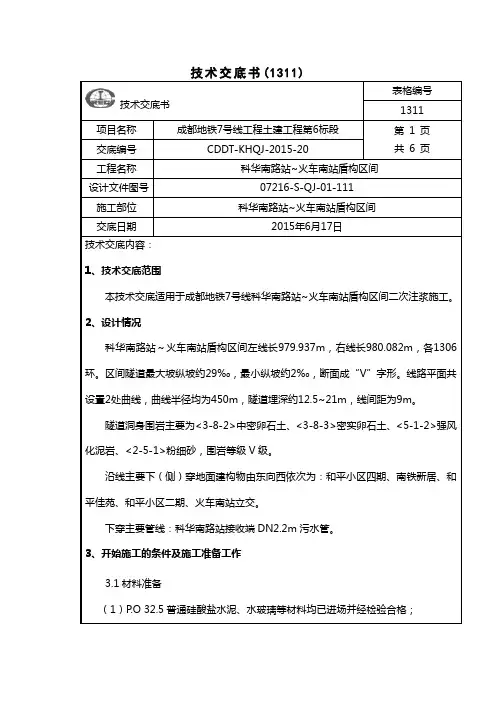

技术交底书(1311)技术交底书表格编号1311项目名称成都地铁7号线工程土建工程第6标段第 1 页共 6 页交底编号CDDT-KHQJ-2015-20工程名称科华南路站~火车南站盾构区间设计文件图号07216-S-QJ-01-111施工部位科华南路站~火车南站盾构区间交底日期2015年6月17日技术交底内容：1、技术交底范围本技术交底适用于成都地铁7号线科华南路站~火车南站盾构区间二次注浆施工。
2、设计情况科华南路站～火车南站盾构区间左线长979.937m，右线长980.082m，各1306环。
区间隧道最大坡纵坡约29‰，最小纵坡约2‰，断面成“V”字形。
线路平面共设置2处曲线，曲线半径均为450m，隧道埋深约12.5~21m，线间距为9m。
隧道洞身围岩主要为<3-8-2>中密卵石土、<3-8-3>密实卵石土、<5-1-2>强风化泥岩、<2-5-1>粉细砂，围岩等级V级。
沿线主要下（侧）穿地面建构物由东向西依次为：和平小区四期、南铁新居、和平佳苑、和平小区二期、火车南站立交。
下穿主要管线：科华南路站接收端DN2.2m污水管。
3、开始施工的条件及施工准备工作3.1材料准备（1）P.O 32.5普通硅酸盐水泥、水玻璃等材料均已进场并经检验合格；（2）水泥、水玻璃提前做配比试验，根据凝结时间确定配合比；3.2 机械设备ZJB-3型活塞式灰浆泵-注浆机；350型双桶沙灰搅拌机；φ50mm注浆软管80m、三通两个、注浆阀六个；注浆备进场后报监理验收合格后方可使用；3.3 施工人员二次注浆人员共6人，白夜班各3人，对所有施工人员进行安全培训，并经考核合格；3.4 管片拼装完成，并脱出盾尾达4环以上。
4、施工工艺4.1 施工工艺流程图4-1 二次注浆施工工艺流程图4.2 注浆配合比本区间二次注浆根据不同地段采用两种浆液形式，单液浆和双液浆，注浆配合比如下表所示，其中双液浆按下表配合比初凝时间约为15～20s，施工中根据现场实际情况可以微调配合比，但必须经现场旁站技术员同意。

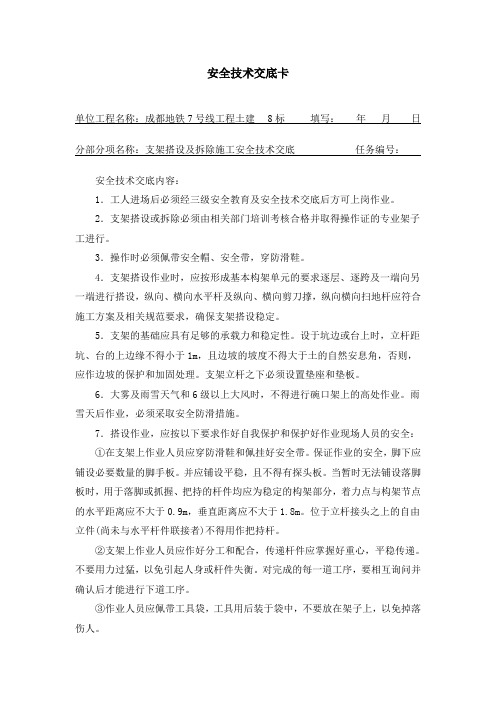

安全技术交底卡单位工程名称：成都地铁7号线工程土建8标填写：年月日分部分项名称：支架搭设及拆除施工安全技术交底任务编号：安全技术交底内容：1．工人进场后必须经三级安全教育及安全技术交底后方可上岗作业。
2．支架搭设或拆除必须由相关部门培训考核合格并取得操作证的专业架子工进行。
3．操作时必须佩带安全帽、安全带，穿防滑鞋。
4．支架搭设作业时，应按形成基本构架单元的要求逐层、逐跨及一端向另一端进行搭设，纵向、横向水平杆及纵向、横向剪刀撑，纵向横向扫地杆应符合施工方案及相关规范要求，确保支架搭设稳定。
5．支架的基础应具有足够的承载力和稳定性。
设于坑边或台上时，立杆距坑、台的上边缘不得小于1m，且边坡的坡度不得大于土的自然安息角，否则，应作边坡的保护和加固处理。
支架立杆之下必须设置垫座和垫板。
6．大雾及雨雪天气和6级以上大风时，不得进行碗口架上的高处作业。
雨雪天后作业，必须采取安全防滑措施。
7．搭设作业，应按以下要求作好自我保护和保护好作业现场人员的安全：①在支架上作业人员应穿防滑鞋和佩挂好安全带。
保证作业的安全，脚下应铺设必要数量的脚手板。
并应铺设平稳，且不得有探头板。
当暂时无法铺设落脚板时，用于落脚或抓握、把持的杆件均应为稳定的构架部分，着力点与构架节点的水平距离应不大于0.9m，垂直距离应不大于1.8m。
位于立杆接头之上的自由立件(尚未与水平杆件联接者)不得用作把持杆。
②支架上作业人员应作好分工和配合，传递杆件应掌握好重心，平稳传递。
不要用力过猛，以免引起人身或杆件失衡。
对完成的每一道工序，要相互询问并确认后才能进行下道工序。
③作业人员应佩带工具袋，工具用后装于袋中，不要放在架子上，以免掉落伤人。
④支架搭设材料要随上随用，以免放置不当掉落。
⑤每次收工以前，所有上架材料应全部搭设上，不要存留在架子上，而且一定要形成稳定的构架，不能形成稳定构架的部分应采取临时撑拉措施予以加固。
⑥在搭设作业进行中，地面上配合人员应避开可能落物的区域。
围护桩技术交底内容(完整版).doc亲爱的，以下是两篇不同风格的范本供参考：模板一：一、引言：本文档旨在对围护桩技术进行详细的交底，包括技术要求、施工流程、安全注意事项等内容。
该交底内容适合于围护桩施工过程中各相关人员的指导和参考。
二、技术要求：2.1 围护桩种类：（详细列出各种围护桩的分类及施工要求）2.2 施工材料及设备：（详细列出所需的施工材料及设备）2.3 围护桩施工工艺：（详细介绍围护桩的施工流程，包括桩基处理、桩身施工、桩帽施工等）三、施工流程：3.1 施工前准备：（详细列出施工前的准备工作，包括场地清理、设备调试等）3.2 桩基处理：（详细介绍桩基的处理方法，包括挖孔、加固等）3.3 桩身施工：（详细介绍桩身施工的要点和注意事项）3.4 桩帽施工：（详细介绍桩帽施工的要点和注意事项）四、安全注意事项：4.1 施工现场安全：（详细介绍施工现场的安全要求和防护措施）4.2 设备操作安全：（详细介绍施工设备的操作规范和安全注意事项）4.3 人员安全：（详细介绍参预施工的各相关人员的安全要求和事项）五、附件：本文档涉及的附件包括施工图纸、技术规范、检测报告等。
详细内容请参阅相应附件。
六、法律名词及注释：6.1 法律名词及解释：（详细列出文档涉及的法律名词及相应的解释）6.2 注释：（对文档中浮现的专业名词或者术语进行解释）模板二：一、背景介绍：本文档为围护桩技术交底内容，旨在详细介绍围护桩施工的技术要求、施工流程和安全注意事项，以确保施工过程的顺利进行。
二、技术要求：2.1 围护桩种类及施工要求：（详细介绍不同种类的围护桩的施工要求，包括钢筋配筋、混凝土质量等）2.2 施工材料及设备：（所需的施工材料及设备，包括钢筋、混凝土、剪切机等）2.3 围护桩施工工艺：（详细描述围护桩施工的工艺流程，包括孔洞凿灌、钢筋绑扎、混凝土浇筑等）三、施工流程：3.1 施工前准备：（介绍施工前的准备工作，包括场地勘查、施工图纸审查等）3.2 孔洞凿灌：（描述孔洞凿灌的具体步骤，包括孔洞定位、凿灌设备操作等）3.3 钢筋绑扎：（详细介绍钢筋绑扎的要求，包括钢筋间距、绑扎形式等）3.4 混凝土浇筑：（描述混凝土浇筑的流程和注意事项，包括浇筑顺序、坍落度要求等）四、安全注意事项：4.1 施工现场安全：（列出施工现场的安全要求和防护措施，包括安全标识、隐患排查等）4.2 设备操作安全：（介绍施工设备的操作规范和注意事项，包括设备检测、维护等）4.3 人员安全：（详细说明参预施工的各相关人员的安全要求和事项）五、附件：本文档涉及的附件包括施工图纸、技术规范、检测报告等，详细内容请参阅相应附件。
![[最新版]主体钢筋加工及安装施工技术交底](https://img.taocdn.com/s1/m/cd6ccc448762caaedc33d4a2.png)

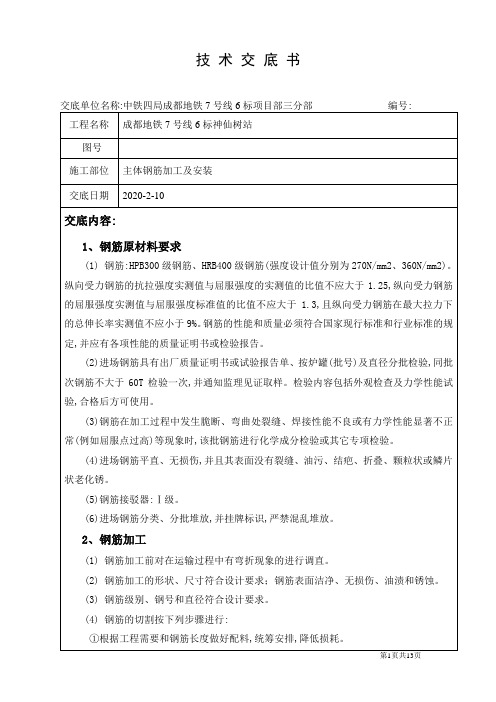

技术交底书
顶板与顶纵梁下翻梁顶面:顶纵梁主筋在板主筋下面上翻梁底面:顶纵梁主筋在板主筋下面
中板与中纵梁下翻梁顶面:中纵梁主筋在板主筋下面
底板与底纵梁下翻梁顶面:底纵梁主筋在板主筋上面上翻梁底面:底纵梁主筋在板主筋上面
(5)楼梯钢筋绑扎
①在楼梯板上划出主筋和分布筋的位置线。
②根据设计图纸中主筋和分布筋的方向,先绑扎主筋后绑扎分布筋,每
个交点均要绑扎。
有楼梯梁的位置先绑扎梁钢筋,板钢筋要锚固到梁内。
③底板钢筋绑扎完后,待踏步模板安装好后,再绑扎踏步钢筋。
(6)钢筋安装允许偏差
钢筋安装允许偏差见表-3。
表-3 钢筋安装允许偏差表
项目允许偏差(mm) 检验方法钢筋骨架
长±10 钢尺检查
宽、高±5 钢尺检查
受力钢筋
间距±10 钢尺检查
排距±5 钢尺检查
保护层
厚度
柱、梁±5 钢尺检查
板、墙±3 钢尺检查
绑扎箍筋、横向钢筋间距±20 钢尺连续三档,取最大值钢筋起弯点位置20 钢尺检查预埋件中心位置 5 钢尺检查
水平高差＋3、0 钢尺和塞尺检查
4、钢筋绑扎施工注意事项
(1)钢筋绑扎前应准确放样,确保钢筋砼保护层厚度。
钢筋绑扎完毕后,复核钢筋位置是否正确。
振捣砼时防止碰撞钢筋,浇筑完混凝土后立即修整甩出的钢筋位置,防止柱、墙筋位移。
(2)梁柱端、柱核心区域箍筋应加密,施工时不得遗漏,造成钢筋返工。
技术交底书
交底单位名称:中铁四局成都地铁7号线6标项目部三分部编号:。
一、概况**站附属工程1、2号风道围护结构采用φ800@1300钻孔灌注桩，分别为89根，78根。
1、2号风道有一组10KV高压电缆横跨基坑，为南北走向，埋深为1.5m左右，该电缆正在使用，相关单位为对其进行迁改。
**站1号风道围护桩统计表**站2号风道围护桩统计表二、施工工序1、施工准备（1）技术准备学习有关规范、规程以及项目处、总监办下发的有关技术要求和管理程序。
施工前组织技术人员进行现场勘察，对现场技术人员及施工人员进行详细的技术交底。
测量人员需认真细致地审阅施工设计图纸，放出桩位线及高程点，做好记录，报监理验收。
进行钢筋原材试验和焊接强度试验，报监理审批。
选择商品混凝土厂家，并报批混凝土试验资料。
（2）现场准备选择钢筋加工场地，适当硬化；组织钻机进场和机械报验，成孔机械必须经鉴定合格后，方可使用。
接入施工用水用电，保证顺利施工。
修筑现场临时施工便道，保证混凝土罐车的安全行走。
对打桩范围的地面障碍物进行破凿，达到施工正常进行的要求。
钻机钻孔前应人工挖探井，提前进行现场地下管线的物探，了解场地内各种地下障碍物的情况，对地上、地下妨碍施工的线路进行拆除或改线。
准备制泥浆材料和泥浆池。
协调施工现场管辖部门及附近居民的关系，保证施工的顺利进行。
对施工人员进行生产、技术、质量、安全等方面的交底。
（3）施工机械及材料准备根据每天打桩数量及需加工的钢筋笼数量，考虑施工中交叉作业的配合，铺设施工用电装置、电缆(线)、用水设施等。
做好施工机械设备及机具配件的准备工作，确保施工机械的正常工作。
施工材料进场后要按相应要求进行码放、覆盖。
施工所用各种材料应按相应规范规定进行试验、复试并确保合格。
桩体混凝土选用具有资质的混凝土单位的产品。
根据每天施工的桩数的计划，确定好商品混凝土每天的供应量。
（4）场地平整在桩基施工前，对施工现场进行场地平整，在桩位附近平整出一个长度不小于10m宽度不小于5m的施工平台，满足旋挖钻机施工要求。

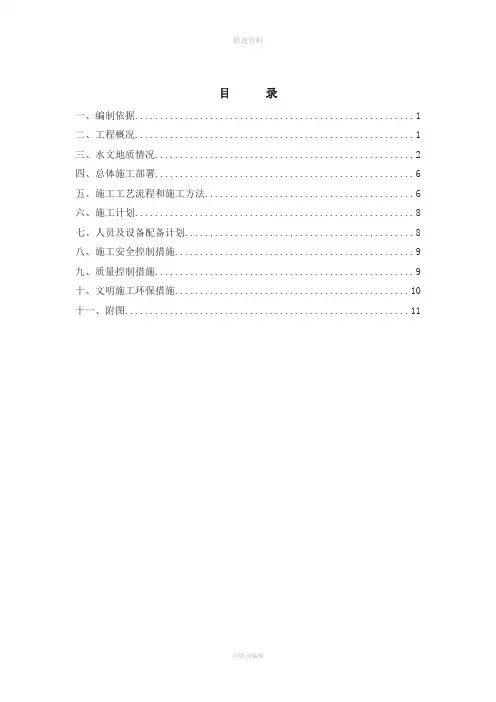

目录一、编制依据 (1)二、工程概况 (1)三、水文地质情况 (2)四、总体施工部署 (6)五、施工工艺流程和施工方法 (6)六、施工计划 (8)七、人员及设备配备计划 (9)八、施工安全控制措施 (9)九、质量控制措施 (10)十、文明施工环保措施 (11)十一、附图 (12)城北客运中心站围护桩接桩施工方案一、编制依据1、我项目对工程范围有关建、构筑物位置关系的调查、实测数据；2、成都地铁7号线工程施工图设计城北客运中心站结构第一册车站主体围护结构（第一分册围护结构施工图）；3、采用相关规范、标准：《混凝土结构工程施工质量验收规范》（GB50204-2002）《建筑桩基技术规范》（JGJ94-2008）4、工程所涉及的施工技术、安全质量、检验验收等方面的国家和部门制定的现行规程规范、标准、法规文件及招标文件中明示的标准、规范和文件等；5、我公司多年从事市政工程地铁车站施工的经验。
二、工程概况2.1、工程简介城北客运中心站是近期7号线与远期5号线车站换乘节点站，本站位于二环路与蓉北商贸大道交叉口位置，沿二环路跨路口布置。
二环路路中设置双快改造桥梁，本站北侧为府河综合市场临街2层商铺。
布置在二环路双快改造桥桩与木材综合厂临街2层商铺中间。
城北客运中心站由原来盖挖施工改为采用明挖施工，基坑围护结构采用人工挖孔灌注桩基坑设置混钢管支撑，主体为现浇钢筋混凝土箱形框架结构，结构外设置外包防水层。
根据要求，本期施做需预留与远期的接口，节点部分预留接驳器。
本站中心里程YCK38+512.200，分界里程为：YCK38+243.080～YCK38+609.900，总长为366.82米，标准段宽度为21.1m，顶板覆土厚度约为3.7m，底板埋深18.6～25.57m，共设置4个出入口（C出入口为预留）、2组风亭、1个安全出入口。
2.2、设计概况城北客运中心站前期设计为盖挖施工，受二环路高架桥车站施工影响，经过方案调整后将原盖挖施工改为明挖施工。

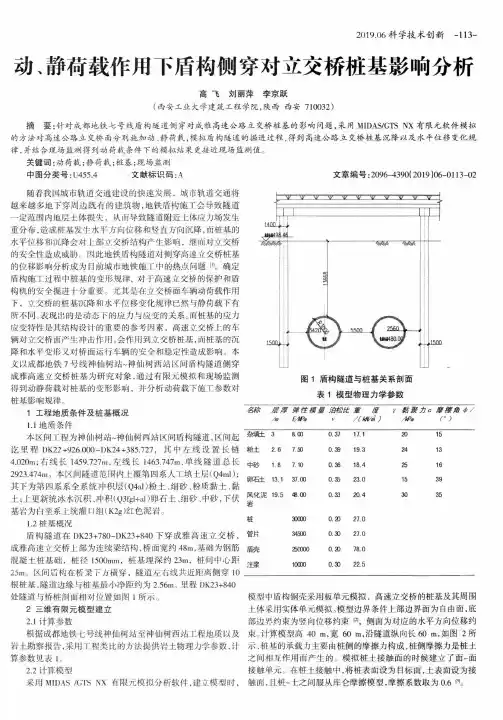

2019.06科学技术创新-113-动、静荷载作用下盾构侧穿对立交桥桩基影响分析高飞刘丽萍李京跃(西安工业大学建筑工程学院，陕西西安710032)摘要：针对成都地铁七号线盾构隧道侧穿对成雅高速公路立交桥桩基的影响问题，采用MIDAS/GTS NX有限元软件模拟的方法对高速公路立交桥面分别施加动、静荷载，模拟盾构隧道的掘进过程，得到高速公路立交桥桩基沉降以及水平位移变化规律，并结合现场监测得到动荷载条件下的模拟结果更接近现场监测值。
