住宅烟道系统一、适用范围本工法适用于大唐地产南宁城市公司广西区域所有烟道的制安工程招投标及现场施工指导。
二、依据2.1 除另有注明外，本工法须符合设计、图纸和相关国家、地方及行业标准，主要包括但不限于：➢《工程建设标准强制性条文》➢《住宅厨房、卫生间防火组合变压型排气道》（桂11J601）➢《住宅厨房、卫生间防火组合变压型排气道》（桂12J602）➢《住宅排气道（一）》（07J916-1）➢《排油烟气防火止回阀》GA∕T798-2008➢《建筑通风和排烟系统用防火阀门》GB19530-2007➢《通风管道耐火试验方法》GB∕T17428-2009➢《建筑材料及制品燃烧性能分级》GB8624-2006➢《建筑材料放射性核素限量》GB6566-2001➢《建筑构件耐火试验方法》GB∕T19978-1999➢《住宅设计规范》（GB50096—2011）➢《民用建筑设计通则》GB50352—2005➢《住宅建筑规范》GB50368—2005➢《建筑设计防火规范》GB50016—2006➢《采暖通风与空气调节设计规范》GB50019—2003➢《住宅厨房、卫生间排气道》JG/T194—2006➢《住宅厨房及相关设备参数》（GB11228-89）➢《全国民用建筑工程设计技术措施09版》2.2 本工法仅针对厨房排烟道，不包括卫生间排烟道和商业排烟道。
三、烟道概述及分类3.1 住宅的烟道，是指住宅用于厨房、卫生间排放烟和烹饪废气及通风的竖向排气道。
目前在住宅中所用的排气道主要形式是在住宅中设置竖向穿越各楼层的管道，通过机械(抽油烟机或排风扇)将各楼层厨房、卫生间的废气收集后，集中排出。
3.2 住宅排气道按照产品特性分为：自排式排气道、变压式排气道、止逆阀是排气道、变压与止逆阀式排气道等。
四、设计、制作、安装及施工要求4.1 设计要求◎条件允许的情况下，首层可不做成品烟道，改为在二层楼板烟道位置做成局部降板（降500左右），做成为首层现浇钢筋混凝土烟道。
其中暂估价地上通风工程1030404033001风扇台2030703007001碳钢风口，散流器、百页窗个963030703007002碳钢风口，散流器、百页窗个1194041001006001碳钢风口，散流器、百页窗个37650410********碳钢风口，散流器、百页窗个924地下通风工程6030108003001轴流通风机台36007030108003002轴流通风机台36008030108003008轴流通风机台6009030108003006轴流通风机台600通风工程报价清单（分部分项工程和单价措施项目清单与计价表）工程名称：×××通风工程标段：第 1 页 共 5 页金额（元）52综合合价项目特征描述工程量序号计量单位综合单价1.名称：外墙防雨百页2.规格：800*50041.名称：外墙防雨百页2.规格：500*100011.名称：外墙防雨百页2.规格：900*190021.名称：外墙防雨百页2.规格：2900*150021111本页小计注：为计取规费等的使用，可在表中增设其中：“定额人工费”。
项目编码项目名称其中暂估价10030108003007轴流通风机台220011030108003008轴流通风机台120012030703001001碳钢阀门个422013030703001003碳钢阀门个422014030703001004碳钢阀门个52415030703001005碳钢阀门个52416030703001006碳钢阀门个52417030703001009碳钢阀门个37018030703001010碳钢阀门个22219030703001007碳钢阀门个8020030703001008碳钢阀门个19021030703007001碳钢风口，散流器、百页窗个52022030503007001电动调节阀执行机构个10023030703007002碳钢风口，散流器、百页窗1.名称：排风口120*400个2024030703007003碳钢风口，散流器、百页窗1.名称：排风口400*500个52分部分项工程和单价措施项目清单与计价表工程名称：×××通风工程标段：第 2 页 共 5 页金额（元）11综合合价项目特征描述工程量序号计量单位综合单价1.名称：70O C 全自动防火阀2.型号 规格：2800*200011.名称：70O C 全自动防火阀2.型号 规格：2800*200011.名称：全自动复位多叶防火调节阀70O C2.型号 规格：1000*32041.名称：全自动复位多叶防火调节阀70O C2.型号 规格：1000*32041.名称：全自动复位多叶防火调节阀70O C2.型号 规格：1000*32041.名称：重力防火阀70O C熔断关闭2.型号 规格：500*20011.名称：重力防火阀70O C熔断关闭2.型号 规格：800*40011.名称：风管止回阀2.型号 规格：400*15011.名称：风管止回阀2.型号 规格：800*40011.名称：常闭送风口400*100041.名称：风管阀门执行机构WZDck 1411本页小计注：为计取规费等的使用，可在表中增设其中：“定额人工费”。

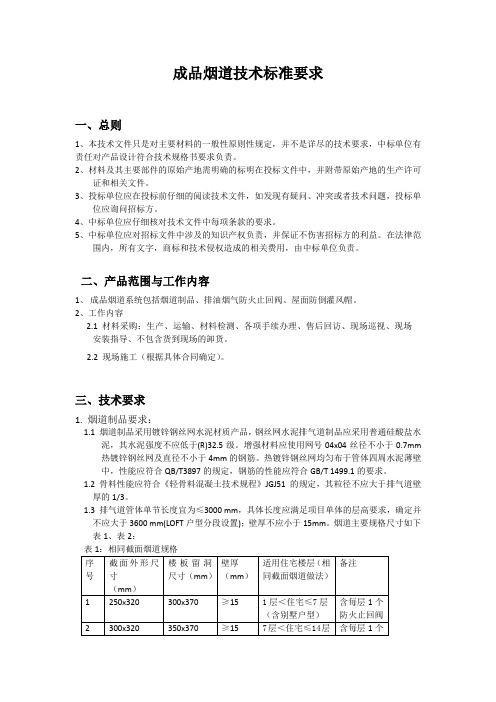

成品烟道技术标准要求一、总则1、本技术文件只是对主要材料的一般性原则性规定，并不是详尽的技术要求，中标单位有责任对产品设计符合技术规格书要求负责。
2、材料及其主要部件的原始产地需明确的标明在投标文件中，并附带原始产地的生产许可证和相关文件。
3、投标单位应在投标前仔细的阅读技术文件，如发现有疑问、冲突或者技术问题，投标单位应询问招标方。
4、中标单位应仔细核对技术文件中每项条款的要求。
5、中标单位应对招标文件中涉及的知识产权负责，并保证不伤害招标方的利益。
在法律范围内，所有文字，商标和技术侵权造成的相关费用，由中标单位负责。
二、产品范围与工作内容1、成品烟道系统包括烟道制品、排油烟气防火止回阀、屋面防倒灌风帽。
2、工作内容2.1 材料采购：生产、运输、材料检测、各项手续办理、售后回访、现场巡视、现场安装指导、不包含货到现场的卸货。
2.2 现场施工（根据具体合同确定）。
三、技术要求1. 烟道制品要求：1.1 烟道制品采用镀锌钢丝网水泥材质产品，钢丝网水泥排气道制品应采用普通硅酸盐水泥，其水泥强度不应低于(R)32.5级。
增强材料应使用网号04x04丝径不小于0.7mm 热镀锌钢丝网及直径不小于4mm的钢筋。
热镀锌钢丝网均匀布于管体四周水泥薄壁中，性能应符合QB/T3897的规定，钢筋的性能应符合GB/T 1499.1的要求。
1.2 骨料性能应符合《轻骨料混凝土技术规程》JGJ51的规定，其粒径不应大于排气道壁厚的1/3。
1.3 排气道管体单节长度宜为≤3000 mm，具体长度应满足项目单体的层高要求，确定并不应大于3600 mm(LOFT户型分段设置)；壁厚不应小于15mm。
烟道主要规格尺寸如下表1、表2：1.4排气道管体力学性能应符合下列规定:1.4.1排气道制品垂直承载力不应小于90kN。
1.4.2 耐软物撞击，应符合《住宅厨房、卫生间排气道》JG/T 194的相关规定。
1.5 排气道的外观质量与尺寸偏差要求应符合《住宅厨房、卫生间排气道》JG/T 194的相关规定。

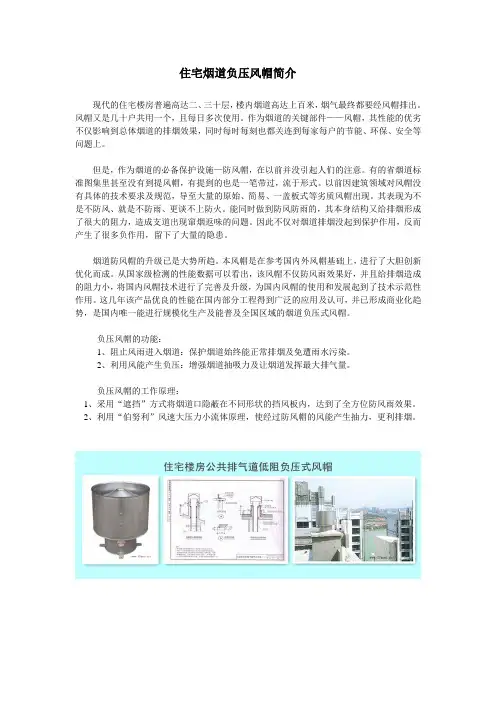

住宅烟道负压风帽简介现代的住宅楼房普遍高达二、三十层，楼内烟道高达上百米，烟气最终都要经风帽排出。
风帽又是几十户共用一个，且每日多次使用。
作为烟道的关键部件——风帽，其性能的优劣不仅影响到总体烟道的排烟效果，同时每时每刻也都关连到每家每户的节能、环保、安全等问题上。
但是，作为烟道的必备保护设施—防风帽，在以前并没引起人们的注意。
有的省烟道标准图集里甚至没有到提风帽，有提到的也是一笔带过，流于形式。
以前因建筑领域对风帽没有具体的技术要求及规范，导至大量的原始、简易、一盖板式等劣质风帽出现。
其表现为不是不防风、就是不防雨、更谈不上防火。
能同时做到防风防雨的，其本身结构又给排烟形成了很大的阻力，造成支道出现窜烟返味的问题。
因此不仅对烟道排烟没起到保护作用，反而产生了很多负作用，留下了大量的隐患。
烟道防风帽的升级已是大势所趋。
本风帽是在参考国内外风帽基础上，进行了大胆创新优化而成。
从国家级检测的性能数据可以看出，该风帽不仅防风雨效果好，并且给排烟造成的阻力小，将国内风帽技术进行了完善及升级，为国内风帽的使用和发展起到了技术示范性作用。
这几年该产品优良的性能在国内部分工程得到广泛的应用及认可，并已形成商业化趋势，是国内唯一能进行规模化生产及能普及全国区域的烟道负压式风帽。
负压风帽的功能：1、阻止风雨进入烟道：保护烟道始终能正常排烟及免遭雨水污染。
2、利用风能产生负压：增强烟道抽吸力及让烟道发挥最大排气量。
负压风帽的工作原理：1、采用“遮挡”方式将烟道口隐蔽在不同形状的挡风板内，达到了全方位防风雨效果。
2、利用“伯努利”风速大压力小流体原理，使经过防风帽的风能产生抽力，更利排烟。

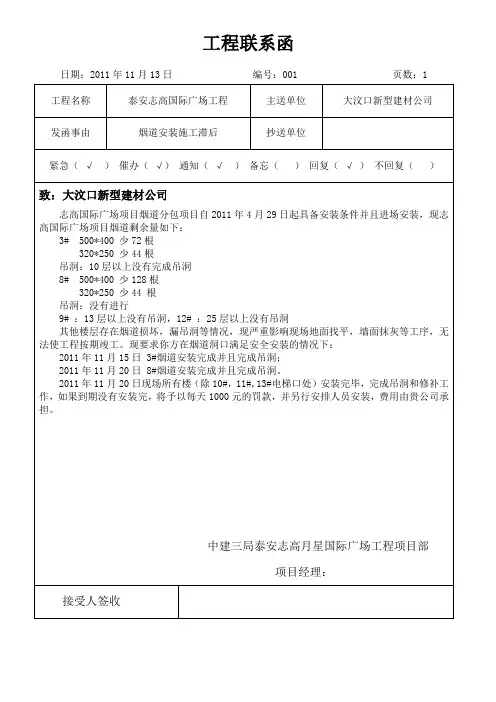

工程联系函
日期：2011年11月13日编号：001 页数：1 工程名称泰安志高国际广场工程主送单位大汶口新型建材公司发函事由烟道安装施工滞后抄送单位
紧急（√）催办（√）通知（√）备忘（）回复（√）不回复（）
致：大汶口新型建材公司
志高国际广场项目烟道分包项目自2011年4月29日起具备安装条件并且进场安装，现志高国际广场项目烟道剩余量如下：
3# 500*400 少72根
320*250 少44根
吊洞：10层以上没有完成吊洞
8# 500*400 少128根
320*250 少44 根
吊洞：没有进行
9# ：13层以上没有吊洞，12# ：25层以上没有吊洞
其他楼层存在烟道损坏，漏吊洞等情况，现严重影响现场地面找平，墙面抹灰等工序，无法使工程按期竣工。
现要求你方在烟道洞口满足安全安装的情况下：
2011年11月15日 3#烟道安装完成并且完成吊洞；
2011年11月20日 8#烟道安装完成并且完成吊洞。
2011年11月20日现场所有楼（除10#，11#,13#电梯口处）安装完毕，完成吊洞和修补工作，如果到期没有安装完，将予以每天1000元的罚款，并另行安排人员安装，费用由贵公司承担。
中建三局泰安志高月星国际广场工程项目部
项目经理：
接受人签收。
住宅烟道各种风帽性能分析前言建筑部品的更新换代尤其彰显出科技的发展、社会的进步、人民的生活面貌等。
楼房越盖越高，排烟口受风越来越大。
烟道承载能力越来越重，排烟口防风要求越来越严。
特别在沿海地区常受台风暴雨的侵袭，排烟口若没有好的防范设施，烟道不仅是排烟效果差，雨水的倒灌同样也会造成恶果。
作为烟道风帽产品几户、甚至几十户仅用一个，且每日多次使用。
我们必须慎重对待，全面了解，谨慎选择。
一、水泥盖板式风帽此类简易的盖板式风帽兴起时间最早，一直延续至今，其抗外界自然因素性能极差。
大自然风一般是45度角向下斜吹，很轻易的就会通过盖板灌入烟道内。
经试验外界风到3级时，所倒灌进烟道里的气流形成的阻力就能使烟道里的热压效应无法实施，从而导致烟道里的烟气无法排出。
造成支道出现窜烟、倒味、耗能等问题，给用户留下了大量的隐患。
此类风帽由于防风、防雨效果极差，已无法适应现代高层楼房烟道的性能要求，属淘汰产品。
二、百叶窗式风帽此类风帽的设计是在烟道的出口加上百叶窗，以防风雨进入烟道内。
但是百叶窗简单的结构所能做到的只是减弱风力，而并不能防风雨倒进。
用在对防风雨效果要求很严的烟道领域内，形同虚设。
另有缺点是排烟阻力大、笨重，并在以后的烟道维护时极为困难。
三、无动力旋转风帽此类风帽的发明来自国外，引进国内后先是用在厂库房顶部作为自然通风设施，后来引用在烟道上作为烟道防风帽使用。
其抗外界自然风干扰效果较好，且可以利用自然风让风帽旋转对烟道内产生抽吸力，更利排烟。
但是在无风或风小情况下，为风帽受风能旋转而设计的结构给排烟造成的阻力大，因而形成的排气量就小。
同时叶片之间间隙小容易受油污堵塞，需要经常清洗也是个问题。
且长时间转动机械部分就容易出故障，用后的维护成本也很大。
据近几年的使用与观察，该产品使用缺陷多、效果差，并不适合用在烟道领域。
四、北京佳仕杰烟道风帽此类利用“伯努利”原理研发的风帽，首先是防烟道倒进风效果好，有效的确保烟道热压效应始终能正常发挥。
