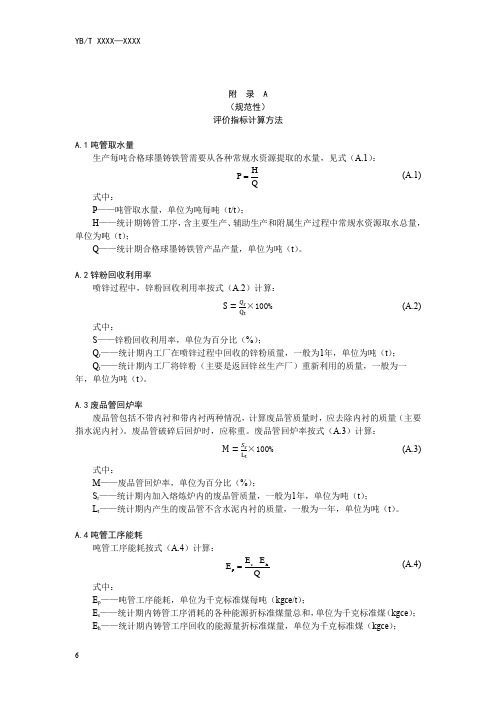

YB/T XXXX —XXXX 6附 录 A （规范性） 评价指标计算方法A.1吨管取水量生产每吨合格球墨铸铁管需要从各种常规水资源提取的水量，见式（A.1）：Q H P = ·············································· (A.1) 式中：P ——吨管取水量，单位为吨每吨（t/t ）； H ——统计期铸管工序，含主要生产、辅助生产和附属生产过程中常规水资源取水总量，单位为吨（t ）；Q ——统计期合格球墨铸铁管产品产量，单位为吨（t ）。
A.2锌粉回收利用率喷锌过程中，锌粉回收利用率按式（A.2）计算：S =Qr Q t×100% ··········································· (A.2)式中：S ——锌粉回收利用率，单位为百分比（%）；Q r ——统计期内工厂在喷锌过程中回收的锌粉质量，一般为1年，单位为吨（t ）； Q t ——统计期内工厂将锌粉（主要是返回锌丝生产厂）重新利用的质量，一般为一年，单位为吨（t ）。
水利水电工程给水排水管道工程施工及验收规范单元工程质量评定表目录J1沟槽开挖与地基处理单元工程质量评定表 (4)J2刚性管道沟槽回填单元工程质量评定表 (7)J3柔性管道沟槽回填单元工程质量评定表 (9)J4管道沟槽回填单元工程质量评定表 (10)J5管道沟槽回填(球墨铸铁管)单元工程质量评定表 (11)J6管道沟槽回填(钢筋混凝土管)单元工程质量评定表 (12)J7管道沟槽回填(钢管)单元工程质量评定表 (13)J8管道基础单元工程质量评定表 (15)J9钢管内防腐层(水泥砂浆)单元工程质量评定表 (17)J10钢管内防腐层(液体环氧涂料)单元工程质量评定表 (18)J11钢管接口连接单元工程质量评定表 (19)J12钢管外防腐层单元工程质量评定表 (20)J13钢管阴极保护单元工程质量评定表 (21)J14球墨铸铁管接口连接单元工程质量评定表 (23)J15钢筋混凝土管、预（自）应力混凝土管、预应力钢筒混凝土管 (24)J16接口连接单元工程质量评定表 (24)J17钢筋混凝土管接口单元工程质量评定表 (26)J18钢筋混凝土管接口连接单元工程质量评定表 (27)J19化学建材管接口连接单元工程质量评定表 (29)J20管道铺设单元工程质量评定表 (31)J21管道铺设（钢管）单元工程质量评定表 (32)J22管道铺设（球墨铸铁管）单元工程质量评定表 (33)J23管道铺设（钢筋混凝土管）单元工程质量评定表 (34)J24工作井单元工程质量评定表 (36)J25直线顶管管道单元工程质量评定表 (38)J26曲线顶管管道单元工程质量评定表 (40)J27垂直顶升管道单元工程质量评定表 (42)J28盾构管片制作单元工程质量评定表 (44)J29盾构掘进和管片拼装单元工程质量评定表 (46)J30盾构施工管道的钢筋混凝土二次衬砌单元工程质量评定表 (48)J31浅埋暗挖管道的土层开挖单元工程质量评定表 (49)J32浅埋暗挖管道的初期衬砌单元工程质量评定表 (50)J33浅埋暗挖管道的防水层单元工程质量评定表 (52)J34浅埋暗挖管道的二次衬砌单元工程质量评定表 (53)J35定向钻施工管道单元工程质量评定表 (55)J36夯管施工管道单元工程质量评定表 (57)J37沉管基槽浚挖及管基处理单元工程质量评定表 (58)J38组对拼装管道(段)的沉放单元工程质量评定表 (60)J39沉放的预制钢筋混凝土管节制作单元工程质量评定表 (61)J40沉放的预制钢筋混凝土管节接口预制加工单元工程质量评定表 (62)J41预制钢筋棍凝土管的沉放单元工程质量评定表 (64)J42沉管的稳管及回填单元工程质量评定表 (66)J43桥管管道单元工程质量评定表 (67)J44井室单元工程质量评定表 (69)J45雨水口及支、连管单元工程质量评定表 (71)J46支墩单元工程质量评定表 (73)J47铸铁管（承插口）安装单元工程质量评定表 (74)水利水电工程J1沟槽开挖与地基处理单元工程质量评定表表单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位施工日期20 年月日～20 年月日项次检测项目质量标准检验记录主控项目1 原状地基土不得扰动、受水浸泡或受冻2 地基承载力满足设计要求3 地基处理压实度、厚度满足设计要求一般项目项目允许偏差(mm) 实测点偏差值合格数(点)合格率(%) 1 槽底高程土方±20石方＋20、－2002槽底中线每侧宽度不小于规定3 沟槽边坡不陡于规定施工单位自评意见主控项目检验点100%合格，一般项目逐项检验点的合格率 %，且不合格点不集中分布。
水利水电工程给水排水管道工程施工及验收规范单元工程质量评定表目录J1沟槽开挖与地基处理单元工程质量评定表 (4)J2刚性管道沟槽回填单元工程质量评定表 (7)J3柔性管道沟槽回填单元工程质量评定表 (9)J4管道沟槽回填单元工程质量评定表 (10)J5管道沟槽回填(球墨铸铁管)单元工程质量评定表 (11)J6管道沟槽回填(钢筋混凝土管)单元工程质量评定表 (12)J7管道沟槽回填(钢管)单元工程质量评定表 (13)J8管道基础单元工程质量评定表 (15)J9钢管内防腐层(水泥砂浆)单元工程质量评定表 (17)J10钢管内防腐层(液体环氧涂料)单元工程质量评定表 (18)J11钢管接口连接单元工程质量评定表 (19)J12钢管外防腐层单元工程质量评定表 (20)J13钢管阴极保护单元工程质量评定表 (21)J14球墨铸铁管接口连接单元工程质量评定表 (23)J15钢筋混凝土管、预（自）应力混凝土管、预应力钢筒混凝土管 (24)J16接口连接单元工程质量评定表 (24)J17钢筋混凝土管接口单元工程质量评定表 (26)J18钢筋混凝土管接口连接单元工程质量评定表 (27)J19化学建材管接口连接单元工程质量评定表 (29)J20管道铺设单元工程质量评定表 (31)J21管道铺设（钢管）单元工程质量评定表 (32)J22管道铺设（球墨铸铁管）单元工程质量评定表 (33)J23管道铺设（钢筋混凝土管）单元工程质量评定表 (34)J24工作井单元工程质量评定表 (36)J25直线顶管管道单元工程质量评定表 (38)J26曲线顶管管道单元工程质量评定表 (40)J27垂直顶升管道单元工程质量评定表 (42)J28盾构管片制作单元工程质量评定表 (44)J29盾构掘进和管片拼装单元工程质量评定表 (46)J30盾构施工管道的钢筋混凝土二次衬砌单元工程质量评定表 (48)J31浅埋暗挖管道的土层开挖单元工程质量评定表 (49)J32浅埋暗挖管道的初期衬砌单元工程质量评定表 (50)J33浅埋暗挖管道的防水层单元工程质量评定表 (52)J34浅埋暗挖管道的二次衬砌单元工程质量评定表 (53)J35定向钻施工管道单元工程质量评定表 (55)J36夯管施工管道单元工程质量评定表 (57)J37沉管基槽浚挖及管基处理单元工程质量评定表 (58)J38组对拼装管道(段)的沉放单元工程质量评定表 (60)J39沉放的预制钢筋混凝土管节制作单元工程质量评定表 (61)J40沉放的预制钢筋混凝土管节接口预制加工单元工程质量评定表 (62)J41预制钢筋棍凝土管的沉放单元工程质量评定表 (64)J42沉管的稳管及回填单元工程质量评定表 (66)J43桥管管道单元工程质量评定表 (67)J44井室单元工程质量评定表 (69)J45雨水口及支、连管单元工程质量评定表 (71)J46支墩单元工程质量评定表 (73)J47铸铁管（承插口）安装单元工程质量评定表 (74)水利水电工程J1沟槽开挖与地基处理单元工程质量评定表表注:本表验收标准引用GB50268-2008《给排水管道工程施工及验收规范》。
水利水电工程给水排水管道工程施工及验收规范》单元工程质量评定表目录J1沟槽开挖与地基处理单元工程质量评定表 (1)J2刚性管道沟槽回填单元工程质量评定表 (3)J3柔性管道沟槽回填单元工程质量评定表 (5)~J4管道沟槽回填单元工程质量评定表 (6)J5管道沟槽回填(球墨铸铁管)单元工程质量评定表 (7)J6管道沟槽回填(钢筋混凝土管)单元工程质量评定表 (8)J7管道沟槽回填(钢管)单元工程质量评定表 (9)J8管道基础单元工程质量评定表 (10)J9钢管内防腐层(水泥砂浆)单元工程质量评定表 (12)J10钢管内防腐层(液体环氧涂料)单元工程质量评定表 (13)J11钢管接口连接单元工程质量评定表 (14)]J12钢管外防腐层单元工程质量评定表 (15)J13钢管阴极保护单元工程质量评定表 (16)J14球墨铸铁管接口连接单元工程质量评定表 (18)J15钢筋混凝土管、预（自）应力混凝土管、预应力钢筒混凝土管 (19)J16接口连接单元工程质量评定表 (19)J17钢筋混凝土管接口单元工程质量评定表 (20)J18钢筋混凝土管接口连接单元工程质量评定表 (21)J19化学建材管接口连接单元工程质量评定表 (22)"J20管道铺设单元工程质量评定表 (24)J21管道铺设（钢管）单元工程质量评定表 (25)J22管道铺设（球墨铸铁管）单元工程质量评定表 (26)J23管道铺设（钢筋混凝土管）单元工程质量评定表 (27)J24工作井单元工程质量评定表 (28)J25直线顶管管道单元工程质量评定表 (30)J26曲线顶管管道单元工程质量评定表 (32)J27垂直顶升管道单元工程质量评定表 (34)-J28盾构管片制作单元工程质量评定表 (35)J29盾构掘进和管片拼装单元工程质量评定表 (37)J30盾构施工管道的钢筋混凝土二次衬砌单元工程质量评定表 (39)J31浅埋暗挖管道的土层开挖单元工程质量评定表 (40)J32浅埋暗挖管道的初期衬砌单元工程质量评定表 (41)J33浅埋暗挖管道的防水层单元工程质量评定表 (43)J34浅埋暗挖管道的二次衬砌单元工程质量评定表 (44)J35定向钻施工管道单元工程质量评定表 (45)《J36夯管施工管道单元工程质量评定表 (46)J37沉管基槽浚挖及管基处理单元工程质量评定表 (47)J38组对拼装管道(段)的沉放单元工程质量评定表 (48)J39沉放的预制钢筋混凝土管节制作单元工程质量评定表 (49)J40沉放的预制钢筋混凝土管节接口预制加工单元工程质量评定表 (50)J41预制钢筋棍凝土管的沉放单元工程质量评定表 (52)J42沉管的稳管及回填单元工程质量评定表 (53)J43桥管管道单元工程质量评定表 (54))J44井室单元工程质量评定表 (56)J45雨水口及支、连管单元工程质量评定表 (58)J46支墩单元工程质量评定表 (60)J47铸铁管（承插口）安装单元工程质量评定表 (61)水利水电工程J1沟槽开挖与地基处理单元工程质量评定表表、注:本表验收标准引用GB50268-2008《给排水管道工程施工及验收规范》。
水利水电工程给水排水管道工程施工及验收规范单元工程质量评定表目录J1沟槽开挖与地基处理单元工程质量评定表 (4)J2刚性管道沟槽回填单元工程质量评定表 (7)J3柔性管道沟槽回填单元工程质量评定表 (9)J4管道沟槽回填单元工程质量评定表 (10)J5管道沟槽回填（球墨铸铁管）单元工程质量评定表 (11)J6管道沟槽回填（钢筋混凝土管）单元工程质量评定表 (12)J7管道沟槽回填（钢管）单元工程质量评定表 (13)J8管道基础单元工程质量评定表 (14)J9钢管内防腐层（水泥砂浆）单元工程质量评定表 (16)J10钢管内防腐层（液体环氧涂料）单元工程质量评定表 (17)J11钢管接口连接单元工程质量评定表 (18)J12钢管外防腐层单元工程质量评定表 (19)J13钢管阴极保护单元工程质量评定表 (20)J14球墨铸铁管接口连接单元工程质量评定表 (21)J15钢筋混凝土管、预（自）应力混凝土管、预应力钢筒混凝土管 (23)J16接口连接单元工程质量评定表 (23)J17钢筋混凝土管接口单元工程质量评定表 (24)J18钢筋混凝土管接口连接单元工程质量评定表 (25)J19化学建材管接口连接单元工程质量评定表 (26)J20管道铺设单元工程质量评定表 (27)J21管道铺设（钢管）单元工程质量评定表 (28)J22管道铺设（球墨铸铁管）单元工程质量评定表 (29)J23管道铺设（钢筋混凝土管）单元工程质量评定表 (30)J24工作井单元工程质量评定表 (31)J25直线顶管管道单元工程质量评定表 (33)J26曲线顶管管道单元工程质量评定表 (35)J27垂直顶升管道单元工程质量评定表 (37)J28盾构管片制作单元工程质量评定表 (38)J29盾构掘进和管片拼装单元工程质量评定表 (40)J30盾构施工管道的钢筋混凝土二次衬砌单元工程质量评定表 (42)J31浅埋暗挖管道的土层开挖单元工程质量评定表 (43)J32浅埋暗挖管道的初期衬砌单元工程质量评定表 (44)J33浅埋暗挖管道的防水层单元工程质量评定表 (46)J34浅埋暗挖管道的二次衬砌单元工程质量评定表 (47)J35定向钻施工管道单元工程质量评定表 (48)J36夯管施工管道单元工程质量评定表 (50)J37沉管基槽浚挖及管基处理单元工程质量评定表 (51)J38组对拼装管道（段）的沉放单元工程质量评定表 (51)J39沉放的预制钢筋混凝土管节制作单元工程质量评定表 (53)J40沉放的预制钢筋混凝土管节接口预制加工单元工程质量评定表 (54)J41预制钢筋棍凝土管的沉放单元工程质量评定表 (55)J42沉管的稳管及回填单元工程质量评定表 (56)J43桥管管道单元工程质量评定表 (57)J44井室单元工程质量评定表 (59)J45雨水口及支、连管单元工程质量评定表 (61)J46支墩单元工程质量评定表 (62)J47铸铁管（承插口）安装单元工程质量评定表 (63)表B.0.2分项工程质量验收记录表 (65)表B.0.3分部（子分部）工程质量验收记录表 (66)表B.0.4-1单位（子单位）工程质量竣工验收记录表 (67)表B.0.4-2单位（子单位）工程质量控制资料核查表 (68)表B.0.4-3单位（子单位）工程观感质量核查表 (69)表B.0.4-4单位（子单位）工程结构安全和使用功能性检测记录表 (70)表C.0.3注水法试验记录表 (71)表D.0.2管道闭水试验记录表 (72)表E.0.2管道闭气检验记录表 (73)水利水电工程J1沟槽开挖与地基处理单元工程质量评定表注:本表验收标准引用GB50268-2008《给排水管道工程施工及验收规范》。
填表说明
填表时必须遵守“填表基本规定” ，并符合以下要求：
1、单元工程划分：按施工检查验收区、段，结合管道安装结构及压力等级划分，单线一般每1O节球墨铸铁管道（含配件）为一个单元工程。
2、单元工程量：填写球墨铸铁管道安装长度（m）
3、本表是在表、表和表等工序质量评定后，由施工单位按照监理复核的工序质量结果填写（从表头至评定意见）。
单元工程质量等级由建设、监理复核评定。
4、单元工程质量标准合格：工序质量全部合格。
优良：工序质量全部合格，优良工序达50%及以上，且主要工序
全部优良。
填表说明
填表时必须遵守“填表基本规定” ，并符合以下要求：
1、单位工程、分部工程、单元工程名称、部位填写与单元工程表相同。
2、单元工程量：填写基础加固填筑方量（m3）
3、管道天然地基的强度不能满足设计要求时应按设计要求加固。
4、检查方法和数量
1）方法：基础加固前应针对回填材料进行级配、压实度、相对密度试验。
每回填一层并按照规定的压实参数施工完毕后，应按设计要求进行回填干密度取样试验。
2）数量：每5 0 m 每一夯实层应取样一个进行干密度试验。
当回填材料级配有明显改变时，应进行补充进行压实度、相对密度试验。
5、单元工程质量评定
在主要检查项目符合质量标准的前提下，一般检查项目基本符合质量标准，检测总点数中有70％及其以上符合标准，即评为合格。
一般检查项日符合质量标准，并且检测总点数中有90％及其以上符
合质量标准，即评为优良。
表球墨铸铁管道管基处理工序质量评定表
表球墨铸铁管道管基处理工序质量评定表
填表说明
填表时必须遵守“填表基本规定” ，并符合以下要求：
1、单位工程、分部工程、单元工程名称、部位填写与单元工程表相同。
2、单元工程量：填写管基处理填筑方量（m3）
3、检查方法和数量
1）方法：回填前应针对回填材料进行级配、压实度、相对密度试验。
每回填一层并按照规定的压实参数施工完毕后，应按设计要求进行回填干密度取样试验。
回填顶高程用水准仪、全站仪测量，铺料厚度钢尺用卷尺测量。
2）数量：每5 0 m 每一夯实层应取样一个进行干密度试验。
当回填材料级配有明显改变时，应进行补充进行压实度、相对密度试验。
4、单元工程质量评定
在主要检查项目符合质量标准的前提下，一般检查项目基本符合质量标准，检测总点数中有70％及其以上符合标准，即评为合格。
一般检查项日符合质量标准，并且检测总点数中有90％及其以上符
合质量标准，即评为优良。

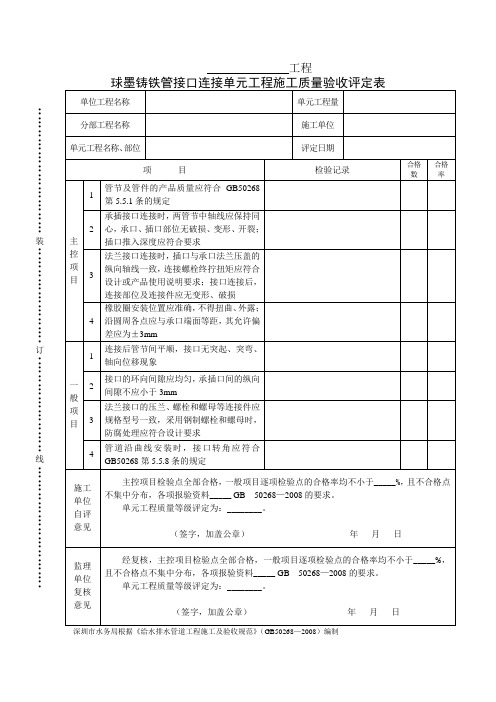

表球墨铸铁管道安装单元工程质量评定表
表球墨铸铁管道安装单元工程质量评定表
表球墨铸铁管道安装工序质量评定表
填表说明
填表时必须遵守“填表基本规定” ，并符合以下要求：
1、单位工程、分部工程、单元工程名称、部位填写与单元工程表相同。
2、单元工程量：填写球墨铸铁管道安装长度和重量。
3、检查检测的方法和数量
1）方法：安装高程、轴线偏差用水准仪、全站仪测量，橡胶圈安装位置用薄窄钢尺测量。
2）数量：安装高程、轴线偏差每节管1 个；橡胶圈安装位置分上、下、左、右每节管各4 个。
4．工序质量评定
在主要检查项目符合质量标准的前提下，一般检查项目基本符合质量标准，检测总点数中有7 0 ％及其以上符合质量标准，即评为合格，一般检查项目符合质量标准，检测总点数中有9 0％及其以上符合质量标准，即评为优良。
管道回填单元工程质量评定表
表管道回填单元工程质量评定表
填表说明
填表时必须遵守“填表基本规定” ，并符合以下要求：
1、单元工程划分：与管道安装单元划分相对应。
2、单元工程量：填写各管区回填总方量（m3）
3、本表是在表、表、表和表等工序质量评定后，由施工单位按照监理复核的工序质量结果填写（从表头至评定意见）。
单元工程质量等级由建设、监理复核评定。
4、单元工程质量标准
合格：工序质量全部合格。
优良：工序质量全部合格，优良工序达50%及以上，且主要工序
全部优良。
表区回填工序质量评定表
表Ⅰ区回填工序质量评定表
填表说明
填表时必须遵守“填表基本规定” ，并符合以下要求：
1、单位工程、分部工程、单元工程名称、部位填写与单元工程表相同。
2、单元工程量：填写Ⅰ区填筑方量（m3）
3、检查方法和数量
1）方法：回填前应针对回填材料进行级配、压实度或相对密度试验。
每回填一层并按照规定的压实参数施工完毕后，应按设计要求进行回填干密度取样试验。
回填顶高程用水准仪、全站仪测量，铺料厚度钢尺用卷尺测量。
2）数量：每5 0 m 每一夯实层应取样一个进行干密度试验。
当回填材料级配有明显改变时，应进行补充进行压实度或相对密度试验。
回填顶高程、铺料厚度总检测点在50m以内，不少于l5 个，50 米以上不少于30 个。
5、单元工程质量评定
在主要检查项目符合质量标准的前提下，一般检查项目基本符合质量标准，检测总点数中有70％及其以上符合标准，即评为合格
一般检查项日符合质量标准，并且检测总点数中有90％及其以上符合质量标准，即评为优良。
表Ⅱ区回填工序质量评定表
表Ⅱ区回填工序质量评定表
填表说明
填表时必须遵守“填表基本规定” ，并符合以下要求：
1、单位工程、分部工程、单元工程名称、部位填写与单元工程表相同。
2、单元工程量：填写Ⅱ区填筑方量（m3）
3、检查方法和数量
1）方法：回填前应针对回填材料进行级配、压实度或相对密度试验。
每回填一层并按照规定的压实参数施工完毕后，应按设计要求进行回填干密度取样试验。
回填顶高程用水准仪、全站仪测量，铺料厚度钢尺用卷尺测量。
2）数量：每5 0 m 每一夯实层应取样一个进行干密度试验。
当回填材料级配有明显改变时，应进行补充进行压实度或相对密度试验。
回填顶高程、铺料厚度总检测点在50m以内，不少于l5 个，50 米以上不少于30 个。
5、单元工程质量评定
在主要检查项目符合质量标准的前提下，一般检查项目基本符合
质量标准，检测总点数中有70％及其以上符合标准，即评为合格。
一般检查项日符合质量标准，并且检测总点数中有90％及其以上符
合质量标准，即评为优良。
表Ⅲ区回填工序质量评定表
表Ⅲ区回填工序质量评定表
填表说明
填表时必须遵守“填表基本规定” ，并符合以下要求：
1、单位工程、分部工程、单元工程名称、部位填写与单元工程表相同。
2、单元工程量：填写Ⅱ区填筑方量（m3）
3、检查方法和数量
1）方法：回填前应针对回填材料进行压实度或相对密度试验。
每回填一层并按照规定的压实参数施工完毕后，应按设计要求进行回填干密度取样试验。
回填顶高程用水准仪、全站仪测量，铺料厚度钢尺用卷尺测量。
2）数量：每5 0 m 每一夯实层应取样一个进行干密度试验。
当回填材料级配或塑性有明显改变时，应进行补充进行压实度或相对密度试验。
回填顶高程、铺料厚度总检测点在50m以内，不少于l5 个，50 米以上不少于30 个。
5、单元工程质量评定
在主要检查项目符合质量标准的前提下，一般检查项目基本符合
质量标准，检测总点数中有70％及其以上符合标准，即评为合格。
一般检查项日符合质量标准，并且检测总点数中有90％及其以上符合质量标准，即评为优良。
表Ⅳ区回填工序质量评定表
表Ⅳ区回填工序质量评定表
填表说明
填表时必须遵守“填表基本规定” ，并符合以下要求：
1、单位工程、分部工程、单元工程名称、部位填写与单元工程表相同。
2、单元工程量：填写Ⅳ区填筑方量（m3）
3、检查方法和数量1）方法：回填前应针对回填材料进行压实度或相对
密度试验。
每回填一层并按照规定的压实参数施工完毕后，应按设计要求进行回填干密度取样试验。
铺料厚度钢尺用卷尺测量。
2）数量：每5 0 m 每一夯实层应取样一个进行干密度试验。
当回填材料级配或塑性有明显改变时，应进行补充进行压实度或相对密度试验。
铺料厚度总检测点在50m以内，不少于l0 个，50 米以上不少于20 个。
5、单元工程质量评定
在主要检查项目符合质量标准的前提下，一般检查项目基本符合质量标准，检测总点数中有70％及其以上符合标准，即评为合格。
一般检查项日
符合质量标准，并且检测总点数中有90％及其以上符合质量标准，即评为优良。
