施耐德交流接触器-施耐德接触器型号施耐德CT接触器一、施耐德CT接触器适用说明iCT 2P 63A 家用接触器专用接触器,主要适用于50Hz或60Hz、在AC-7a 使用类别额定工作电压为240V或277V 时额定电流至63A电路中,适用于起动和控制单相交流电动机(压缩机)及其它单相负载。
控电制器家和用类似用途的低感负载或微感负载,也可用来控制家用电动机负载;此时控制功率要相应降低。
该产品应用于家庭、宾馆、公寓等场所,实现自动适化用功于能大,规模生产的家用电器产品中,主要用于家用电器行业,特别在电能表行业中。
可以替代内置固态继电器。
其主要性能指标符合IEC61095,UL508及GB17885等标准.二、主要参数及技术性能1 、按极数分类:接触器分为二极和四极。
2 、接触器的额定绝缘电压、约定自由空气发热电流、使用类别及其对应的额定工作电流和控制功率3、动作(操作)条件:在周围空气温度为-5℃~+63℃范围内,对接触器吸引线圈施以额定控制电源电压Us,使其发热至稳定状态时,接触器线圈在75% Us~110% Us范围内可靠吸合并工作。
其释放电压既不高于75%Us,又不低于20%Us(二极),释放电压不低于10%Us(四极)。
4 、接通和分断能力(见表2)5、机械寿命:接触器的机械寿命不小于100万次。
6、电寿命试验的接通通断,电寿命:接触器的电寿命不小于10万次。
7、接触器的使用类别为AC-1、AC-7a;8、接触器在距处,其噪声在40dB 以下。
三、主要结构及工作原理1、接触器为立体布置、双断点,触点采用银基合金、磁系统采用E型铁心,衔铁采用电工钝铁。
接触器为正装直动式双断点结构,罩盖与躯壳采用耐弧塑料制成,WCT采用自动灭弧,形成封闭灭弧室灭弧好,飞弧距离为零。
触头采用抗熔焊及耐电磨损的银基合金材料制成,导电性能好,寿命长,对环境无污染。
铁芯采用E形结构,体积小。
线圈的接线方式两接线端分别在产品的两端,接线灵活方便。

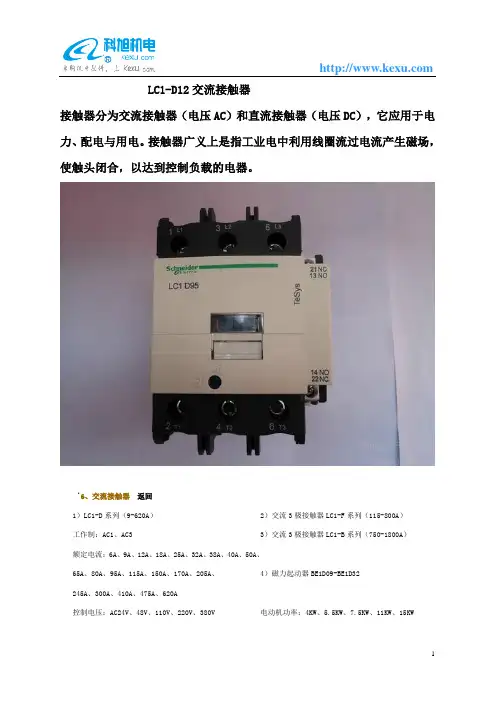

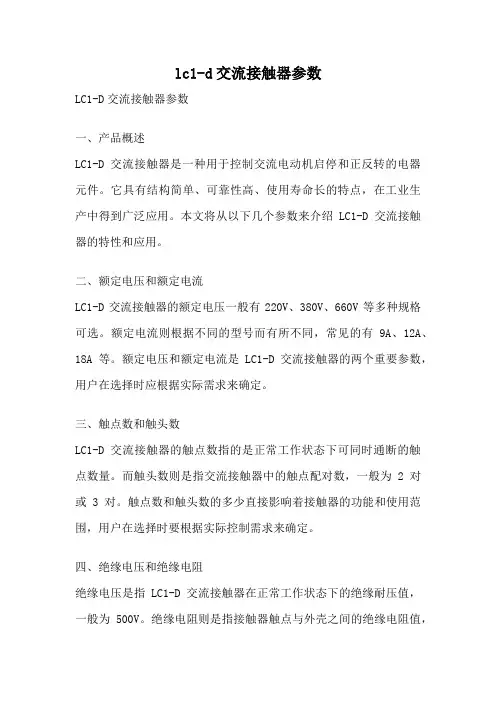

LC1-D12交流接触器接触器分为交流接触器(电压AC)和直流接触器(电压DC),它应用于电力、配电与用电。
接触器广义上是指工业电中利用线圈流过电流产生磁场,使触头闭合,以达到控制负载的电器。

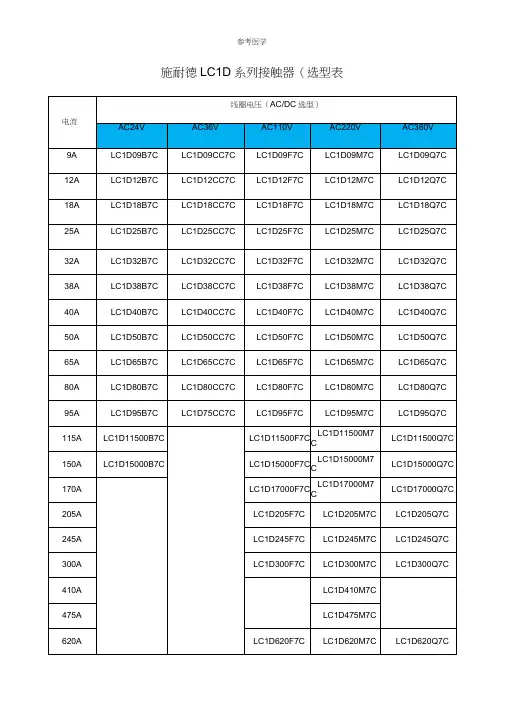

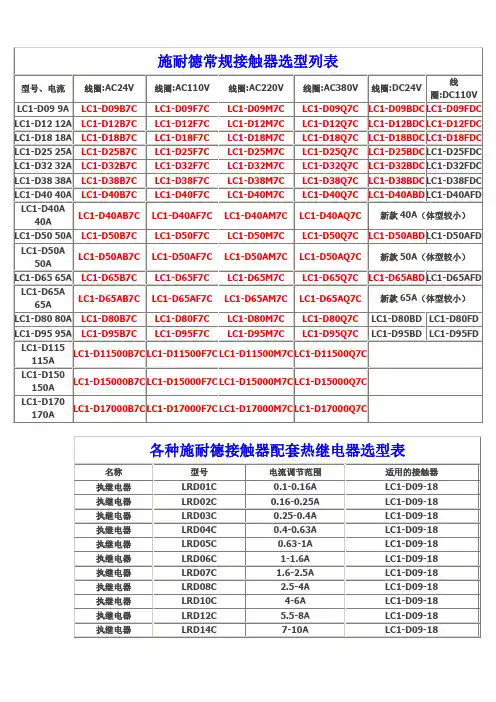

‘6、交流接触器返回1)LC1-D系列(9-620A)2)交流3极接触器LC1-F系列(115-800A)工作制:AC1、AC3 3)交流3极接触器LC1-B系列(750-1800A)额定电流:6A、9A、12A、18A、25A、32A、38A、40A、50A、4)磁力起动器BE1D09-BE1D32 65A、80A、95A、115A、150A、170A、205A、245A、300A、410A、475A、620A控制电压:AC24V、48V、110V、220V、380V 电动机功率:4KW、5.5KW、7.5KW、11KW、15KW5)3极可逆接触器LC2-D系列(9A-630A)6)星三角起动器LC3-D系列(9A—400A)8)单极、2、3、4极7)两极和四极交流接触器LC1-D系列(9A—780A)接触器(800-2750A)7、直流接触器返回1)LP1-D系列(9A-800A)、LP1-F系列(115A-800A)2)2极、4极直流接触器额定电流:9A、12A、18A、25A、32A、40A、10A、65A、80A、额定电流:12A、25A、40A、65A、80A、115A、150A、115A、150A、185A、225A、265A、330A、400A、500A、630A、185A、225A、265A、330A、400A、500A、630A、780A 800A控制电压:DC24V、48V、110V、220V、380V 控制电压:DC24V、48V、110V、125V、220V、250V8、热继电器返回1)LR2-D系列2)LR9-系列调节范围:0.1-150A 调节范围:3A-630A9、电动机保护空气开关返回1)GV2-M、GV2-RS系列热保护范围:0.1-32A2)电磁电动机空气开关GV2-LS系列热保护范围:0.4-25A3)电动机起动器(K接触器+GV2)GA2-M系列法国施耐德型号名称技术参数辅助接点LC1-D0610*5N N系列接触器380VAC/6A 2.2KW1NOCA2-DN40*5N N系列中间继电器4NOLR2-D1301N N系列热继电器0.1~0.16ALC1-D0910**C A、D系列接触器、热继电器380V AC/9A 4KW INOCA2-DN40**C D系列中间继电器4NOLR2-D1301C D系列热继电器0.10~0.16A D09-D32适用LA1-DN22C接触器附件--辅助触头2NO+2NC 配用LC1-D09-F780 LP1-D09-F780装LA2-DT0C接触器附件---延时头延时通0.1~3SLA9-D09978接触器附件--机械联锁装置D09-D32适用水平安装LA7-D1064接触器附件--热继电器安装支架LR2-D1…适用GB2-GB05空气开关---单极空气开关0.5A导轨安装GB2-CD05空气开关--两极空气开关0.5A导轨安装NSD100 带热磁脱扣器空气开关---三极空气开关25、40、50、63、80、100AGV2-M01C GV2-RS01C 空气开关---带热保护三相电动机空气开关热保0.1~0.16AXB2-EA121XB2-E系列按钮(黑)圆型平头按钮1NOXB2-EW3361XB2-E系列-带灯按钮(不含灯泡)(绿)直接式带灯按钮1NOXB2-ED21XB2-E系列-选择开关二位置选择开关自锁1NO。
【宾工答疑】如何解读低压接触器的铭牌参数作者·宾昭平施耐德产品专家分析中心工控产品工程师宾昭平低压交流接触器是一种能接通、承载和分断正常电路(包括过载电路)的非手动操作式机械开关电器。
主要工作原理是通过线圈得电产生电磁力,铁芯吸合后带动动、静触头闭合,线圈失电情况下电磁力消失,铁芯释放,动、静触头断开。
一般用于控制感性负载(如鼠笼式电动机和绕线式电动机)起停、点动、正反转等操作,也可用于接通、分断阻性负载(如电阻炉)和容性负载(如电容器)。
当负载的类型、电气参数、工作制等已经确定的情况下,如何如理解接触器铭牌上的参数以及如何选择接触器是本文的主要目的,接下来我们以施耐德LC1D12M7C接触器为例,解读相关信息。
一、电压参数、产品标准以及接线和认证信息LC1D12M7C接触器铭牌信息包括:产品所遵循的国家标准GB14048.4 接触器和电动机起动器(含电动机保护器),对应国际标准ICE60947-4-1和德国标准VDE0660。
主回路和二次回路接线时,所选用电缆截面的范围(如1~4 mm2)、剥线长度(8mm),螺钉紧固力矩1.7N.m,CCC强制认证标志。
电压参数包括额定绝缘电压U i690V和额定冲击耐受电压U imp6kV。
额定绝缘电压是与介电试验电压和爬电距离有关的电压值,在任何情况下最大额定工作电压值U e不应超过额定绝缘电压值U i,如果电器设备上没有明确规定额定绝缘电压值,那么规定的工作电压的最高值被认为是额定绝缘电压。
额定冲击耐受电压U imp是指在规定条件下,电器能够耐受而不击穿的具有规定形状和极性的冲击电压峰值,该值与电气间隙有关,电器的额定冲击耐受电压应大于或等于该电器所处的电路中可能产生的瞬态过电压规定值。
从上面可以看出,额定绝缘电压决定了带电导体间沿绝缘材料表面的最短距离(爬电距离),额定冲击耐受电压决定了带电导体间最短的直线距离(电气间隙)。
二、约定自由空气发热电流I th接触器的约定自由空气发热电流I th主要有两个作用,第一种是在自由空气中进行温升试验时,接触器能长期承载此电流并且温升合格;第二种是用于测量主触头接触电阻,将接触器主触头及其端子接入电源回路,回路电流大小为I th,测量触头两端电压降U d,再计算主触头接触电阻值:为电动机选择接触器时,接触器的约定自由空气发热电流需大于电动机额定电流,以满足运行时温升要求。
施耐德交流接触器主要用于交流50Hz或60Hz,交流电压至660V(690V),在AC-3使用类别下工作电压为220V时,额定工作电流至9A的电路中,供远距离接通和分断电路之用,并可与相应规格的热继电器组合成磁力起动器以保护可能发生过负荷的电路,接触器适宜于频繁地起动和控制交流电动机。
广泛用作电力的开断和控制电路。
它利用主接点来开闭电路,用辅助接点来执行控制指令。
主接点一般只有常开接点,而辅助接点常有两对具有常开和常闭功能的接点,小型的接触器也经常作为中间继电器配合主电路使用。
交流接触器的接点,由银钨合金制成,具有良好的导电性和耐高温烧蚀性。
产品特征:
1、接触器为防护式,动作结构为直动式,触头为双断点,具有体积小,重量轻、功耗低、寿命
长、安全可靠等特点;
2、接触器可组成机械可逆联锁磁力起动器,星三角减压起动器,还可根据用户选用增加辅助
触头组、空气延时头等组合多种派生系列产品。
安装维护:
1、安装前应检查有关的技术数据(如额定电压、电流、操作频率等是否符合要求
2、安装
时,应该按规定条件安装,接触器线圈的接线端子A1符合应朝上方,符合人的视觉习惯。
3、对有金属安装底板的接触器要妥善接地。
4、接线端螺钉应拧紧,检查接线正确无误后,
应在主触头不带电情况下,先使吸引线圈通电分合数次,试验动作可靠后,才能投入使用。
5、使用时如发现有不正常噪音,可能是铁芯极面上有污物,请擦净极面。
6、使用中,应定期检查产品各部件,要求可动部位不卡住,紧固件无松脱,零部件如有损坏,应及时更换
外形尺寸图:。
