架空输电线路设备、禁止、警示及提示等标识牌制作与安装（国网）5.5.1 制作要求禁止标识牌示例54003209224419519630024069183146147200160461229810预制标识牌、钢管支座标识牌、玻璃钢标识牌各部分参考尺寸如下表。
项目名称标识牌尺寸（mm）厚度（mm）地上支柱高度（mm）埋深（mm）预制标识牌1000×600-1500≥500钢管支座标识牌1000×600 2.51500-玻璃钢标识牌1000×600 2.51500≥500预制标识牌应表面光滑，双面白底红色黑体字。
预制标识牌、钢管支座标识牌、玻璃钢标识牌文字可根据实际情况采用适宜内容，如：禁止在高压线附近放风筝、禁止在高压线下钓鱼。
5.2禁止攀登高压危险每基杆塔至少配置一块。
禁止在保护区内建房线路附近存在施工建房风险的地段，应根据现场实际在邻近杆塔或保护区配置“禁止在保护区内建房”的禁止标识。
(公众号：输配电线路)禁止在保护区内植树线路附近可能种植树木、竹子等高杆植物的区域，应在杆塔及线路保护区内配置“禁止在保护区内植树”的禁止标识。
禁止堆放杂物线路杆塔附近及保护区内有堆积杂物、砂石、垃圾风险的区域，应根据实际情况在线路保护区或邻近杆塔上配置“禁止堆放杂物”的禁止标识。
(微信号：shudianxianlu)禁止取土线路杆塔及拉线附近存在取土风险的地段，应根据现场实际在邻近杆塔或保护区配置“禁止取土”的禁止标识。
禁止在高压线下钓鱼线路跨越鱼塘、河流、湖泊等存在钓鱼风险的区域，应在鱼塘、河流、湖泊附近或邻近杆塔上配置“禁止在高压线下钓鱼”的禁止标识。
禁止在高压线附近放风筝线路导线两侧300m内有广场、公园等存在放风筝风险的区域，应在广场、公园或邻近杆塔上配置“禁止高压线附近放风筝”的禁止标识。
禁止在线路附近爆破线路导线两侧500m内有石场、矿区，存在采矿炸石等风险的区域，应在石场、矿区或邻近杆塔配置“禁止在线路附近爆破”的禁止标识。
供电线路标志牌悬挂要求
1.线路每基杆塔均应配置标志牌，标明线路的名称、电压等级和杆塔号。
新建线路杆塔号应与杆塔数量一致。
若线路改建，改建线路段的杆塔号可采用“n+1”或“n-1”（n为改建前的杆塔编号）形式。
2.耐张型杆塔、分支杆塔和换位杆塔前后各一基杆塔上，应有明显的相位标志。
相位标志牌基本形式为圆形，标准颜色为黄色、绿色、红色。
3.在杆塔适当位置宜喷涂线路名称和杆塔号，以在标志牌丢失情况下仍能正确辨识杆塔。
4.杆塔标志牌的基本形式一般为矩形，白底，红色黑体字，安装在杆塔的小号侧；特殊地形的杆塔，标志牌可悬挂在其它的醒目方位上。
5.同杆塔架设的双回线路应在横担上设置鲜明的异色标志加以区分。
各回路标志牌底色应与本回路色标一致，白色黑体字（黄底时为黑色黑体字）。
色标颜色按照红黄绿蓝白紫排列使用。
6. 同杆架设的双回路标志牌应在每回路对应的小号侧安装，特殊情况可在回路对应的杆塔两侧面安装。
7.110kV 及以下电压等级线路悬挂高度距地面3～5m、涂刷高度距地面3m。
名称编号标牌样本及尺寸备注35kV A线01号单位：mm 上红框内容：名称字段；下红框内容：编号字段；材质：白钢；字体：黑体；只做红底，白钢字；35kV中的“k”小写序号设备名称数量几何尺寸(cm)标志牌样本1 线路相位标志牌A相118 20×20注：内圆直径16CM，黄色完全以此样本为准，不需任何改动。
白钢正反两面都有图案2 B相118 20×20注：内圆直径16CM，绿色完全以此样本为准，不需任何改动。
白钢正反两面都有图案3 C相118 20×20注：内圆直径16CM，红色完全以此样本为准，不需任何改动。
白钢正反两面都有图案相序牌35kV集电线路须106组，66kV送出线路须7组，升压站须5组，一共118组。
标识牌名称示意图几何尺寸标识牌样本字体材料数量应用场所禁止攀登高压危险A=300A1=69B=240B1=183C=14D=183D1=146黑体白钢118升压站配电装置的爬梯上；主变压器及场用变的爬梯上及带电设备的爬梯上“禁止攀登、高压危险”标志牌杆塔上所需113个。
升压站内所需约5个，一共118个。
S=40×37×113+20×20×3×118+30×24×118=167240+141600+84960=393800平方厘米。
架空输电线路设备、禁止、警示及提示等标识牌制作与安装（国网）导读1. 杆号标识1.1 制作要求普通杆号标识牌示例带双重编号杆号标识牌示例杆号标识的文字内容应依次包含电压等级、线路名称和杆塔编号；杆号牌的基本形式为矩形；文字内容、字号可根据杆号牌尺寸、字数适当调整；不同电压等级杆号牌尺寸如下表。
(公众号：输配电线路)电压等级尺寸（mm）A B C 线宽750kV -1000kV 770 570 277 15220kV -500kV 500 400 245 11110（66）kV 400 320 190 9±660kV-±800kV770 570 277 15±400kV-±500kV700 500 341 13 杆号标识牌字体为黑体，标识牌底色和字体颜色如下表。
框线颜色与文字内容（电压等级、线路名称、杆塔编号）颜色一致。
色标颜色按照红黄绿蓝白紫排列使用。
单回路线路杆号牌应为白底红字。
同杆塔架设的双（多）回线路，各回路标识牌底色应与本回路色标一致，字体颜色与底色也应符合下表。
序号标识牌底色字体颜色颜色CMYK颜色颜色CMYK颜色1 红色C0，M100,Y100,K0 白色C0,M0,Y0,K02 黄色C0，M0，Y100,K0 黑色C0，M0,Y0，K1003 绿色C100,M0，Y100,KO 白色C0,M0,Y0,K04 蓝色C100,M100,Y0,K0 白色C0,M0,Y0,K05 白色C0,M0,Y0,K0 红色CO,M100,Y100,K06 紫色C40，M100,Y0，K0 白色C0,M0,Y0,K0涂刷杆号标识时，角钢塔涂刷宽度与涂刷位置主材宽度一致；砼杆及钢管杆涂刷宽度为200mm-300mm，高度为宽度的4倍。
涂刷标识底色及字体颜色应与标识牌保持一致。
(公众号：输配电线路)1.2 设置示例单回路杆号标识牌单回路杆号标识牌一般安装在杆塔的小号侧。
输电线路杆塔标识牌制作与安装规范(试行)前言根据国网精益化管理的要求，标准编写组经广泛调查研究，认真总结国家电网公司35kV 及以上架空输电线路输电线路杆塔标识牌安装与制作经验，参考35kV、110kV、220kV、330kV、500kV、750kV、±800kV、1000kV架空输电线路杆塔标识牌制作与安装现行有关规定，并在广泛征求意见的基础上，制定本规范。
目次1总则 (1)2基本规定 (1)3标识牌制作标准 (1)4安装支架、卡具制作标准 (6)5标识牌安装要求 (8)6标识牌安装数量、位置 (9)附件 (12)1 总则1.1 为统一规范架空输电线路杆塔标识牌安装与制作，指导架空输电线路杆塔标识牌安装及制作，制定本导则。
1.2 本导则适用于35kV及以上架空输电线路杆塔标识牌安装与制作。
1.3 架空输电线路杆塔标识牌安装与制作除应符合本导则的规定外，尚应符合国家现行有关标准的规定。
2 基本规定2.1 每基杆塔应有杆号牌以及必要的起到安全警示作用的警示牌。
杆号牌应有明显的线路名称、线路编号和杆塔号、色标标识。
警示牌分为两类，一类是起到对非工作人员提示及警告义务的警示牌，内容为“高压危险禁止攀登”；一类是起到对工作人员提示作业安全的警示牌，内容为“认真核对防止误登”。
2.2 变电所进出线终端塔、耐张塔、换位塔、分歧塔以及换位塔、分歧塔前后一基塔上、交叉跨越点两端塔应设有相序牌。
终端塔、换位塔（或分歧塔）必须在杆塔大小号侧均设有相序牌。
交叉跨越包括：铁路、各种等级公路、一级通讯线、重要河流、35kV及以上电力线、索道、桥梁、输油及输气管道。
2.3 同塔双回路塔在塔身与最下层横担连接处应设有色标牌。
多回路塔（两回以上）在每个横担的塔身与横担连接处装设色标牌。
2.4 线路在跨越鱼塘、采矿点附近、易被取土处、易被外力破坏处、邻近放风筝场地或居民区等，均应在合适的地点设有针对性的安全警告、宣传牌。
一种电力杆塔标识牌及其换牌方法【摘要】随着我国电力企业的快速发展趋势，配电线路规模进一步扩大。
现阶段，我国大部分配电线路均采用混凝土电杆，线路上应用的标志大多选用的都是不锈钢带。
一般的不锈钢带在整个使用过程中使用不便，安装后过于凌乱，工作人员在工作中经常接触，很容易对其的面部和眼睛造成伤害。
【关键词】杆塔标志牌；可插拔；设计及应用；分析；探讨前言塔杆标志在新建电力线路和输电线路改造的全过程中具有关键作用。
如今，电力线路中使用的标志牌不锈钢带通常用于线路改造的全过程。
原来的铭牌都是用破坏的方法进行的，可能对电力线改造产生不利影响。
基于此，本文详细介绍了一种插入式塔标，它不仅在电力线路中使用方便，而且可以多次使用，在减少工作量的同时增加了经济效益。
1、依据形态对标志牌进行分类根据标志的形状，标志可分为以下几类：（1）水平标志，标志长于垂直，通常是标准的矩形形状，这在文章中也有讨论下塔杆的标志牌类型。
（2）图形标志，突出在建筑物表面的标志，这种类型的标志通常用于建筑施工，在塔杆中并不常见。
（3）柱状，在路面上的一些固定结构上标出水平、垂直、三维标志和标志。
（4）屋顶型式：指在某建筑物的屋顶上设置一些固定结构，并紧紧地悬挂或粘在板状、立方体或魔法标志牌上。
标志牌的种类虽然很多，但能用在塔杆上的并不多，水平标志牌在塔楼中很常见。
2、可插拔式杆塔标志牌研发的技术背景电力线路的架设是一项复杂的工作，其未来使用的全过程不仅要涉及到线路的维护，而且极有可能需要对线路进行改造。
根据塔杆标志的用途，可以提示相应的从业人员在工程施工过程中确保安全，防止从业人员在工作中发生安全生产事故，是保证工程顺利运行的关键对策。
从现阶段我国电力线路的具体发展趋势来看，电力线路杆塔所使用的招牌除了采用不锈钢板作为原材料外，大部分杆塔招牌都与以铝合金型材为原料，是集二维名称、极数、色码卡、相位差、企业联系方式为一体的长方形原材料。
但近年来，由于我国经济的快速发展，很多线路早已无法满足当地的配电要求。
广东省广电集团有限公司架空电力线路标志管理规定第一章总则第一条为规范集团公司所辖110kV及以上电压等级架空电力线路标志的管理，制定本规定。
第二条本规定的适用范围为集团公司资产的110kV及以上电压等级的架空线路，35kV及以下电压等级架空线路，以及代维护非集团公司资产的架空电力线路可参照执行。
第三条若各分公司的《架空送线路现场规程》中设备标志规定与本规定有冲突，按本规定执行。
第二章一般规定第四条架空电力线路杆塔都应设置标志牌和警示牌。
标志牌包括杆号牌、相序牌。
警示牌主要是指禁止攀登警示牌和保护宣传牌。
第五条线路回路标志以杆号牌上的回路色区分为主，逐步结合杆塔防腐在横担涂刷回路颜色进行回路分色：1、新建线路在投运前应安装线路杆号牌、相序牌和禁止攀登警示牌，在人口稠密、土地开发、建筑施工地段还应增设线路保护宣传牌、基础保护宣传牌等设施。
2、运行中的单回路线路可结合杆塔防腐涂刷回路色标，但不涂刷相色；3、运行中的多回共塔线路应结合线路的防腐，使用色差较大的防腐涂料涂刷线路横担，进行回路分色：共塔双回路、一个横担挂一相以及一个横担挂一个回路导线方式的共塔多回路，涂刷整个横担进行回路分色；一个横担上挂两条以上不同回路导线的共塔多回路，以两回挂线点中间为分界涂刷回路色标。
第六条防腐涂料应符合环保要求，颜色要与周围环境相协调。
第七条运行中线路应线路的维护、防腐工作，逐步按本规定执行，最终统一。
第三章线路标志的具体规定第八条线路杆塔须安装统一规格的杆号牌、相序牌和禁止攀登警示牌。
线路杆号牌、相序牌和禁止攀登警示牌等牌类的尺寸、内容见附件。
第九条安装方向：标志牌原则上装在面向大号方向的小号侧，在公路、河道两侧的杆塔可安装在靠公路、河道的一侧。
3、编号顺序：杆号牌的编号顺序按线路命名从排在前面的变电站的出线塔开始渐增编号。
第十条杆号牌的安装位置：1、单回路：装在由地面向上第一节横材左侧联板与主材连接的位置上，砼杆或钢管塔安装在离地面至米处的爬梯一侧。

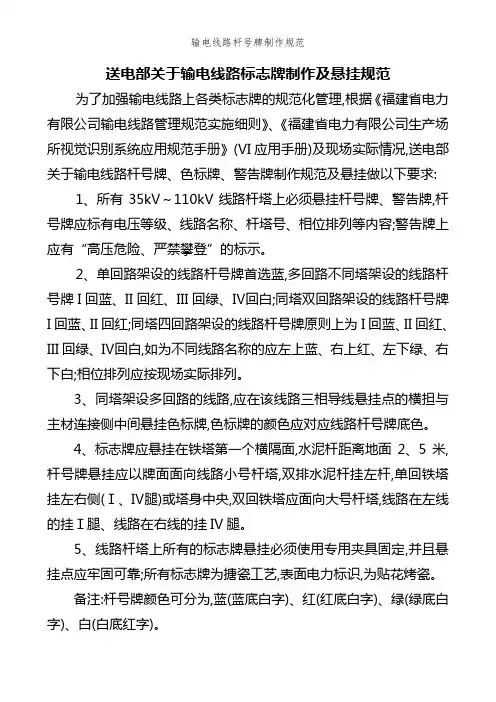

送电部关于输电线路标志牌制作及悬挂规范为了加强输电线路上各类标志牌的规范化管理,根据《福建省电力有限公司输电线路管理规范实施细则》、《福建省电力有限公司生产场所视觉识别系统应用规范手册》(VI应用手册)及现场实际情况,送电部关于输电线路杆号牌、色标牌、警告牌制作规范及悬挂做以下要求:
1、所有35kV～110kV线路杆塔上必须悬挂杆号牌、警告牌,杆号牌应标有电压等级、线路名称、杆塔号、相位排列等内容;警告牌上应有“高压危险、严禁攀登”的标示。
2、单回路架设的线路杆号牌首选蓝,多回路不同塔架设的线路杆号牌I回蓝、II回红、III回绿、Ⅳ回白;同塔双回路架设的线路杆号牌I回蓝、II回红;同塔四回路架设的线路杆号牌原则上为I回蓝、II回红、III回绿、Ⅳ回白,如为不同线路名称的应左上蓝、右上红、左下绿、右下白;相位排列应按现场实际排列。
3、同塔架设多回路的线路,应在该线路三相导线悬挂点的横担与主材连接侧中间悬挂色标牌,色标牌的颜色应对应线路杆号牌底色。
4、标志牌应悬挂在铁塔第一个横隔面,水泥杆距离地面2、5米,杆号牌悬挂应以牌面面向线路小号杆塔,双排水泥杆挂左杆,单回铁塔挂左右侧(Ⅰ、Ⅳ腿)或塔身中央,双回铁塔应面向大号杆塔,线路在左线的挂Ｉ腿、线路在右线的挂IV腿。
5、线路杆塔上所有的标志牌悬挂必须使用专用夹具固定,并且悬挂点应牢固可靠;所有标志牌为搪瓷工艺,表面电力标识,为贴花烤瓷。
备注:杆号牌颜色可分为,蓝(蓝底白字)、红(红底白字)、绿(绿底白字)、白(白底红字)。
附:杆号牌、警示牌、色标牌规范示意
附一、杆号牌规范示意
垂直排列水平排列三角排列
垂直排列
水平排列
三角排列
附二、警示牌规范示意。
杆塔标志牌安装施工方案一、项目概述1、标志牌安装位置本项目涉及的杆塔位于电力输电线路沿线，需要在杆塔上安装标志牌。
标志牌的位置应该位于杆塔上部易于识别的位置，以确保能够被周围环境清晰可见。
安装位置应符合相关法律法规和安全要求，同时考虑线路的整体美观和标识的有效性。
2、杆塔特征和类型杆塔是电力输电线路的支撑结构，特征包括高度、材料、结构等。
具体安装标志牌的杆塔特征和类型需要根据实际情况来确定，确保标志牌能够稳固地固定在杆塔上，不影响杆塔的结构和稳定性。
3、施工所需材料和工具为确保标志牌的安全安装，需要准备适当的材料和工具，包括但不限于：标志牌和支架螺栓、螺母和螺栓垫片工作平台或爬梯手工工具（螺丝刀、扳手等）安全防护装备（安全带、头盔、手套等）清洁工具（扫把、清洁布等）二、安全措施1、施工人员安全培训在施工开始前，所有参与施工的人员应接受必要的安全培训，包括但不限于：标志牌安装的安全规程和操作流程个人防护装备的正确佩戴和使用方法紧急情况下的应急措施和逃生路线高空作业安全注意事项和操作技巧电力设备安全知识和防触电措施2、个人防护装备要求所有施工人员必须佩戴规定的个人防护装备，包括但不限于：安全帽：保护头部免受坠落物的伤害安全带：确保在高处作业时人员安全系结护目镜或面罩：防止眼部受到异物的伤害手套：保护手部免受尖锐物体刺伤防滑鞋：提供在高处平台上稳固站立的支撑3、安全警示标志和警戒区域设定在施工现场设立明显的安全警示标志，标明施工区域和禁止进入的区域。
设立警戒区域，确保非施工人员不会进入施工现场，防止发生意外事故。
4、紧急救援计划和联系方式制定详细的紧急救援计划，包括但不限于：事故发生时的紧急联系人和联系方式事故报告流程和程序携带急救箱，并确定急救设备的位置紧急情况下的逃生通道和集合点三、施工前准备1、确认安装位置的准确性和适宜性在施工开始前，必须核实标志牌安装位置的准确性和适宜性。
对电力输电线路沿线杆塔进行实地勘察，确认选定的安装位置不会影响线路的正常运行，并确保符合法律法规和相关标准要求。

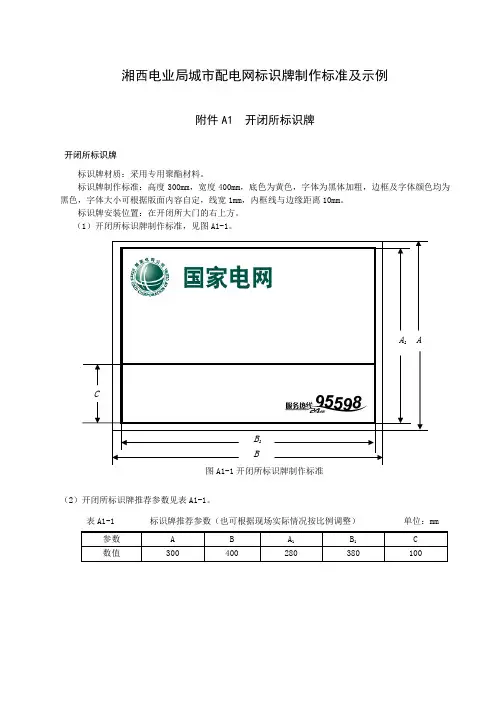

湘西电业局城市配电网标识牌制作标准及示例附件A1 开闭所标识牌开闭所标识牌标识牌材质：采用专用聚酯材料。
标识牌制作标准：高度300mm ，宽度400mm ，底色为黄色，字体为黑体加粗，边框及字体颜色均为黑色，字体大小可根据版面内容自定，线宽1mm ，内框线与边缘距离10mm 。
标识牌安装位置：在开闭所大门的右上方。
（1）开闭所标识牌制作标准，见图A1-1。
（2）开闭所标识牌推荐参数见表A1-1。
表A1-1 标识牌推荐参数（也可根据现场实际情况按比例调整） 单位：mm参数 A B A 1 B 1 C 数值300400280380100A 1 A图A1-1开闭所标识牌制作标准 B 1 BC（3）开闭所标识牌图例,见图A1-2。
10kV纱厂开闭所未经许可不得入内湘西电业局图A1-2 开闭所标识牌图例附件A2 开闭所开关、隔离开关、接地隔离开关标识牌开闭所开关、隔离开关、接地隔离开关标识牌标识牌材质：采用专用聚酯材料。
标识牌制作标准：高度40mm，宽度100mm，底色为绿色，字体为黑体加粗，颜色为白色，字体大小可根据版面内容自定，线宽度，内框线与外边缘距离8mm。
标识牌安装位置：在相应开关位置旁。
（1）开闭所开关、隔离开关、接地隔离开关标识牌制作标准，见图A2-1。
A1 AB1BB1B图A2-1 开闭所开关、隔离开关、接地隔离开关标识牌制作标准（2）开闭所开关、隔离开关、接地隔离开关标识牌参数见表A2-1。
表A2-1 标识牌推荐参数（也可根据现场实际情况按比例调整）单位：mm参数 A B A1B1数值120 150 104 134 （3）开闭所开关编号、隔离开关编号、接地隔离开关编号标识牌图例,见图A2-2。
附件A3 开闭所间隔名称标识牌隔离开关标识牌断路器标识牌接地隔离开关标识牌图A2-2 开闭所开关、隔离开关、接地隔离开关标识牌图例开闭所间隔名称标识牌标识牌材质：采用专用聚酯材料。
标识牌制作标准：高度40mm，宽度200mm，底色为绿色，字体采用黑体加粗，边框和字体颜色均为白色，字体大小可根据版面内容自定，线宽度，内框线与外边缘距离2mm。
线路杆塔标识牌名称编号备注标牌样本及尺寸
35kV A线 01号上红框
内容:名
称字段;
下红框
内容:编
号字段;
材质:白
钢;
字体:黑
体;
只做红单位:mm 底，白钢
字;
35kV中
的“k”
小写
序几何尺寸标志牌样本设备名称数量号 (cm)
线路相位标志1 118 20×20 牌A相注:内圆直径16CM，黄色
完全以此样本为准，不需任何改动。
白钢正反两面都有图案 2 B相118 20×20
注:内圆直径16CM，绿色
完全以此样本为准，不需任何改动。
白钢正反两面都有图案 3 C相118 20×20
注:内圆直径16CM，红色
完全以此样本为准，不需任何改动。
白钢正反两面都有图案
序几何尺寸标志牌样本设备名称数量号 (cm)
相序牌35kV集电线路须106组，66kV送出线路须7组，升压站须5组，一共118组。
标识材料应用场牌名示意图几何尺寸标识牌样本字体数量所称
白钢升压站
配电装
A=300 置的爬
A1=69 梯上;禁止B=240 主变压攀登 B1=183 黑体 118 器及场高压C=14 用变的危险 D=183 爬梯上 D1=146 及带电
设备的
爬梯上“禁止攀登、高压危险”标志牌杆塔上所需113个。
升压站内所需约5个，一共118个。
S=40×37×113+20×20×3×118+30×24×118=167240+141600+84960=393800平方厘米。
输电线路杆塔标识牌制作与安装规范(试行)二0一四年三月前言根据国网精益化管理的要求，标准编写组经广泛调查研究，认真总结国家电网公司35kV 及以上架空输电线路输电线路杆塔标识牌安装与制作经验，参考35kV、110kV、220kV、330kV、500kV、750kV、±800kV、1000kV架空输电线路杆塔标识牌制作与安装现行有关规定，并在广泛征求意见的基础上，制定本规范。
目次1总则 (1)2基本规定 (1)3标识牌制作标准 (1)4安装支架、卡具制作标准 (6)5标识牌安装要求 (8)6标识牌安装数量、位置 (9)附件 (12)1 总则1.1 为统一规范架空输电线路杆塔标识牌安装与制作，指导架空输电线路杆塔标识牌安装及制作，制定本导则。
1.2 本导则适用于35kV及以上架空输电线路杆塔标识牌安装与制作。
1.3 架空输电线路杆塔标识牌安装与制作除应符合本导则的规定外，尚应符合国家现行有关标准的规定。
2 基本规定2.1 每基杆塔应有杆号牌以及必要的起到安全警示作用的警示牌。
杆号牌应有明显的线路名称、线路编号和杆塔号、色标标识。
警示牌分为两类，一类是起到对非工作人员提示及警告义务的警示牌，内容为“高压危险禁止攀登”；一类是起到对工作人员提示作业安全的警示牌，内容为“认真核对防止误登”。
2.2 变电所进出线终端塔、耐张塔、换位塔、分歧塔以及换位塔、分歧塔前后一基塔上、交叉跨越点两端塔应设有相序牌。
终端塔、换位塔（或分歧塔）必须在杆塔大小号侧均设有相序牌。
交叉跨越包括：铁路、各种等级公路、一级通讯线、重要河流、35kV及以上电力线、索道、桥梁、输油及输气管道。
2.3 同塔双回路塔在塔身与最下层横担连接处应设有色标牌。
多回路塔（两回以上）在每个横担的塔身与横担连接处装设色标牌。
2.4 线路在跨越鱼塘、采矿点附近、易被取土处、易被外力破坏处、邻近放风筝场地或居民区等，均应在合适的地点设有针对性的安全警告、宣传牌。
厂区输电线路杆塔标识牌的制作1标识牌制作通用技术要求1.1标识牌为不锈钢304，厚度不小于1mm,采用蚀刻工艺。
1.2设备标志制图标准色：设备标志制图采用以下六种标准色和其中两种颜色配合使用，以区别线路的色彩标志。
红色：M100Y100 黑色：K100 绿色：C100Y100黄色：M20Y100 蓝色：M50C100 紫色：C50M502塔号牌制作标准2.1铁塔用塔号牌规格：长600mm×宽480mm。
具体样式见图1。
2.2塔号牌的正面内容为：塔号牌的总体版面分上下两部分布置，上方标识是线路编号+线路名称，下方是杆塔编号。
上方为黄底白字，下方为蓝底白字，字体为黑体；字体大小按塔号牌比例，以醒目、统一、版面美观为原则，并突出塔号，便于远处识别。
图1 铁塔塔号牌3警示牌制作标准3.1警示牌规格同塔号牌。
3.2警示牌为“禁止攀登，高压危险”。
底色为白色，内框线为红色，线宽3mm；文字为黑体红色；字体大小按警示牌比例，以醒目、统一、版面美观为原则。
图2 警示牌4相序牌制作标准4.1规格：铁塔用D=400mm，留四个安装孔四周均匀分布。
4.2相序牌底色分别为黄、绿、红三种颜色，字体颜色均为白色，即A、B、C三相。
图3 铁塔相序牌5标识牌制作清单序号名称标识牌文字数量规格备注1 塔号牌1 元豪厂内DN1号2 600mm×480mm2 塔号牌2 元豪厂内DN2号2 600mm×480mm3 警示牌禁止攀登高压危险4 600mm×480mm-----WORD格式--可编辑--专业资料----- --完整版学习资料分享----。
ICSQ/HDC送电线路杆塔标志牌模式及挂设标准（杆号牌、警告牌、色标牌）杭州电力器材有限公司 发布前言为满足杭州电力器材有限公司生产经营管理活动的需要，特制定本标准。
本标准在编制过程中，考虑了GB/T 15497《企业标准体系技术标准体系》等标准的有关要求，以便企业在建立和实施企业技术标准体系时能够更好地与这些管理体系相结合。
本标准的编写格式按GB/T1.1-2000《标准化工作导则第1部分：标准的结构和编写规则》中要求进行。
本标准由杭州电力器材有限公司提出。
本标准由杭州电力器材有限公司标准化领导小组负责起草。
本标准主要起草人：欧阳静本标准批准人:方晓东本标准为首次发布。
送电线路杆塔标志牌模式及挂设标准1 范围本标准规定了架空送电线路的标志牌。
本标准适用于35千伏及以上架空送电线路。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
Q/HDL-10208503-2003 送电线路杆塔标志牌模式及挂设标准3 术语和定义杆号牌是用以表达该线路的双重命名名称，该基杆塔的编号及三相导线的相位，该线路的运行单位及联系电话。
警告牌是促使人们提高对可能发生危险的禁止标志。
色标牌是用以区分多条线路或同杆塔架设多条线路的标志牌。
4 杆塔号牌、警告牌挂设标准4.1铁塔腿部已预留有挂牌孔的按图1挂设。
说明：单回路铁塔杆号牌挂设在小号侧右边，警告牌挂设在有脚钉塔腿侧。
4.2未预留有挂牌孔的铁塔按以下标准挂设：4.2.1双回路铁塔杆号牌采用专用的夹具（或以打孔的方法）挂设在小号侧的左右水平横隔材上，警告牌采用专用的夹具（或以打孔的方法）挂设在有脚钉塔腿的水平横隔材上，若铁塔两腿有脚钉，则在每只塔腿的水平横隔材上均应挂设警告牌，挂设高度为距离塔基基面2.5～3.5米之间。
