微带线

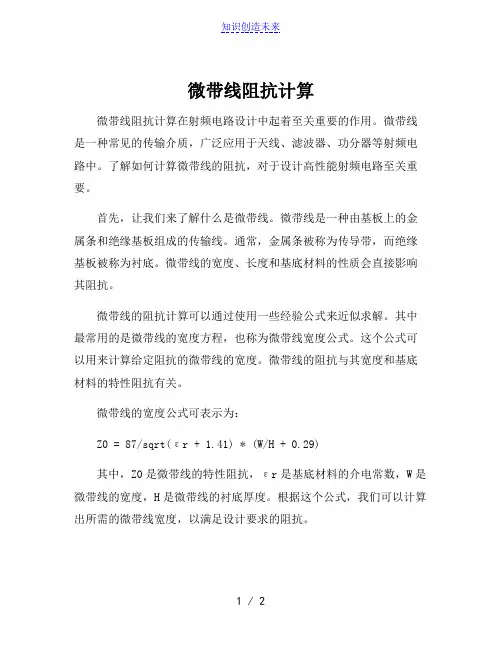

微带线阻抗计算微带线阻抗计算在射频电路设计中起着至关重要的作用。

微带线是一种常见的传输介质，广泛应用于天线、滤波器、功分器等射频电路中。

了解如何计算微带线的阻抗，对于设计高性能射频电路至关重要。

首先，让我们来了解什么是微带线。

微带线是一种由基板上的金属条和绝缘基板组成的传输线。

通常，金属条被称为传导带，而绝缘基板被称为衬底。

微带线的宽度、长度和基底材料的性质会直接影响其阻抗。

微带线的阻抗计算可以通过使用一些经验公式来近似求解。

其中最常用的是微带线的宽度方程，也称为微带线宽度公式。

这个公式可以用来计算给定阻抗的微带线的宽度。

微带线的阻抗与其宽度和基底材料的特性阻抗有关。

微带线的宽度公式可表示为：Z0 = 87/sqrt(εr + 1.41) * (W/H + 0.29)其中，Z0是微带线的特性阻抗，εr是基底材料的介电常数，W是微带线的宽度，H是微带线的衬底厚度。

根据这个公式，我们可以计算出所需的微带线宽度，以满足设计要求的阻抗。

此外，还有一些在线工具和电子计算器可以帮助自动计算微带线的阻抗。

这些工具通常会提供更准确的计算结果，并且简化了计算的过程。

除了微带线的宽度，还有其他几个因素需要考虑来准确计算微带线的阻抗。

这包括衬底材料的损耗因子、微带线的长度、以及金属的厚度等。

这些因素都会对微带线的特性阻抗产生影响，因此在计算阻抗时需要综合考虑。

在实际设计中，我们经常会面临一些设计要求，如阻抗匹配和带宽要求。

通过正确计算微带线的阻抗，我们可以确保射频电路的性能满足设计要求。

因此，掌握微带线阻抗计算的方法对于设计高性能射频电路是非常重要的。

总结起来，微带线阻抗计算是射频电路设计中的关键步骤之一。

它不仅涉及微带线的宽度计算，还需要考虑其他因素如衬底材料的特性、微带线的长度等。

通过正确计算微带线的阻抗，我们可以满足设计要求，确保射频电路的性能优良。

因此，在设计射频电路时，必须熟练掌握微带线阻抗计算的方法，并灵活应用于实际设计中。

微带线适合制作微波集成电路的平面结构传输线。

与金属波导相比，其体积小、重量轻、使用频带宽、可靠性高和制造成本低等；但损耗稍大，功率容量小。

60年代前期，由于微波低损耗介质材料和微波半导体器件的发展，形成了微波集成电路，使微带线得到广泛应用，相继出现了各种类型的微带线。

一般用薄膜工艺制造。

介质基片选用介电常数高、微波损耗低的材料。

导体应具有导电率高、稳定性好、与基片的粘附性强等特点。

在手机电路中，一条特殊的印刷铜线即构成一个电感微带线，在一定条件下，我们又称其为微带线。

一般有两个方面的作用：一是它把高频信号能进行较有效地传输；二是与其他固体器件如电感、电容等构成一个匹配网络，使信号输出端与负载很好地匹配。

1.PCB的特性阻抗Z0与PCB设计中布局和走线方式密切相关。

影响PCB走线特性阻抗的因素主要有：铜线的宽度和厚度、介质的介电常数和厚度、焊盘的厚度、地线的路径、周边的走线等。

2.当印制线上传输的信号速度超过100MHz时，必须将印制线看成是带有寄生电容和电感的传输线，而且在高频下会有趋肤效应和电介质损耗，这些都会影响传输线的特征阻抗。

按照传输线的结构，可以将它分为微带线和带状线。

在PCB的特性阻抗设计中，微带线结构是最受欢迎的，因而得到最广泛的推广与应用。

最常使用的微带线结构有4种：表面微带线（surface microstrip）、嵌入式微带线（embedded microstri p）、带状线（stripline）、双带线（dual-stripline）。

3.微带线是位于接地层上由电介质隔开的印制导线，它是一根带状导(信号线)．与地平面之间用一种电介质隔离开。

印制导线的厚度、宽度、印制导线与地层的距离以及电介质的介电常数决定了微带线的特性阻抗。

如果线的厚度、宽度以及与地平面之间的距离是可控制的，则它的特性阻抗也是可以控制的。

单位长度微带线的传输延迟时间，仅仅取决于介电常数而与线的宽度或间隔无关微带线带状线是介于两个接地层之间的印制导线，它是一条置于两层导电平面之间的电介质中间的铜带线。

微带线的有效介电常数微带线的有效介电常数导语微带线作为一种常用的微波传输线形式，广泛应用于无线通信、雷达系统和微波集成电路等领域。

微带线的有效介电常数是其设计和分析中的重要参数。

本文将深入探讨微带线的有效介电常数及其影响因素，并分析其在微波传输线中的应用。

目录1. 什么是微带线2. 微带线的有效介电常数定义3. 影响微带线介电常数的因素4. 微带线的应用5. 个人观点和总结1. 什么是微带线微带线是一种在介质基板上制作的传输线。

它由导电条、基底介质和接地平面三部分构成。

导电条一般采用金属材料，如铜或铝。

基底介质可以是无机材料如陶瓷，也可以是有机材料如聚酰亚胺。

微带线具有结构简单、制造成本低、尺寸灵活可调等优点，被广泛应用于高频电路领域。

2. 微带线的有效介电常数定义微带线的有效介电常数是指其电磁波在微带线中传播时所体现的等效介电常数。

由于微带线的结构复杂性和不均匀性，其电磁波传播速度会受到影响，表现为有效介电常数。

根据微带线的宽度和基底介质的介电常数，可以计算得到微带线的有效介电常数。

一般来说，微带线的有效介电常数比基底介电常数要大，这是由于微带线结构中导电条和空气之间的界面引起的。

3. 影响微带线介电常数的因素微带线的有效介电常数受多种因素的影响，下面主要介绍几个重要的因素。

3.1 基底介电常数微带线的基底介电常数是影响其有效介电常数的重要因素之一。

不同材料的基底介电常数不同，因此微带线的有效介电常数也会有所不同。

一般来说，基底介电常数越大，微带线的有效介电常数越大。

3.2 微带线的宽度微带线的宽度也会对其有效介电常数产生影响。

微带线的宽度越大，其有效介电常数越小。

这是因为宽度较大的微带线中，电磁波的分布会更加集中在导电条的附近，导致了有效介电常数的降低。

3.3 频率频率是微带线的另一个重要影响因素。

在高频率下，微带线的有效介电常数会有所增加，这是由于皮肤效应和介质损耗的影响。

4. 微带线的应用微带线广泛应用于无线通信、雷达系统和微波集成电路等领域。

射频/微波传输线微波传输线是用来传输微波信号和微波能量的传输线。

微波传输线种类很多,按其传输电磁波的性质可分为三类:TEM模传输线(包括准TEM模传输线),如图3―1―1(1)所示的平行双线、同轴线、带状线及微带线等双导线传输线;TE模和TM模传输线,如图3―1―1(2)所示的矩形波导,圆波导、椭圆波导、脊波导等金属波导传输线;表面波传输线,其传输模式一般为混合模,如图3―1―1(3)所示的介质波导,介质镜像线等。

在射频/微波的低频段,可以用平行双线来传输微波能量和信号;而当频率提高到其波长和两根导线间的距离可以相比时,电磁能量会通过导线向空间辐射出去,损耗随之增加,频率愈高,损耗愈大,因此在微波的高频段,平行双线不能用来作为传输线。

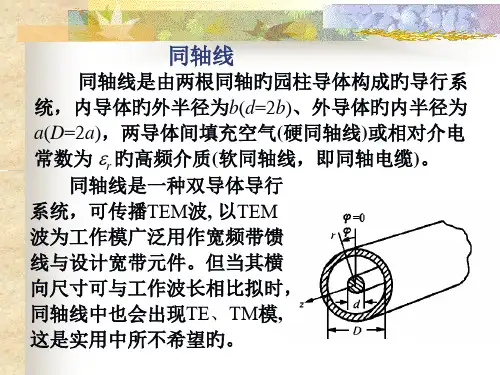

为了避免辐射损耗,可以将传输线做成封闭形式,像同轴线那样电磁能量被限制在内外导体之间,从而消除了辐射损耗。

因此,同轴线传输线所传输的电磁波频率范围可以提高,是目前常用的微波传输线。

但随频率的继续提高,同轴线的横截面尺寸必须相应减小,才能保证它只传输TEM模,这样会导致同轴线的导体损耗增加,尤其内导体引起损耗更大,传输功率容量降低。

因此同轴线又不能传输更高频率的电磁波,一般只适用于厘米波段。

一微带传输线结构微带传输线应用于低电平射频微波技术中。

它的优点是制造费用省，尺寸特别小，重量特别轻，工作频带宽，以及具有与固体器件的良好配合性；其主要缺点是损耗较大，不能在高电平的情况下使用。

由于微带线结构简单,便于器件的安装和电路调试,产品化程度高,使得微带线已成为射频/微波电路中首选的电路结构。

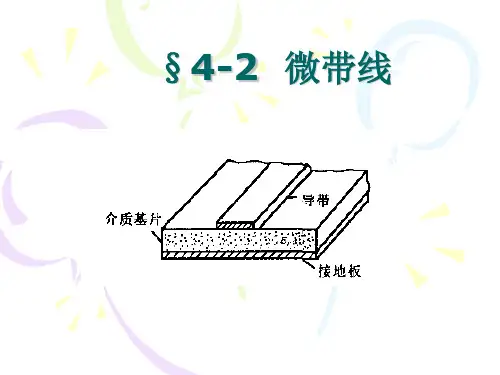

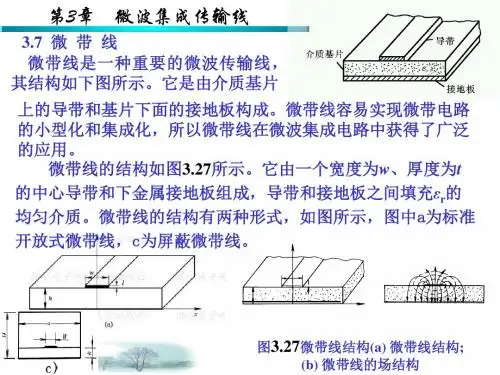

微带线的结构如图3―3―1所示。

它是由介质基片的一边为中心导带,另一边为接地板所构成,其基片厚度为h,中心导带的宽度为w。

其制作工艺是先将基片(最常用的是氧化铝)研磨、抛光和清洗,然后放在真空镀膜机中形成一层铬-金层,再利用光刻技术制成所需要的电路,最后采用电镀的办法加厚金属层的厚度,并装接上所需要的有源器件和其它元件,形成微带电路。

微带线微带线开放分类：it服务信号应⽤科学科学计算机术语编辑词条分享微带线（Microstrip Line），是⼀种带状导线，与地平⾯之间⽤⼀种电介质隔离开，其另⼀⾯直接接触空⽓，只有⼀个地平⾯作为参考层⾯。

编辑摘要⽬录1 解释2 主要参数3 特点微带线- 解释微带线剖⾯图微带线是⼀根带状导(信号线)，与地平⾯之间⽤⼀种电介质隔离开。

印制导线的厚度、宽度、印制导线与地层的距离以及电介质的介电常数决定了微带线的特性阻抗。

如果线的厚度、宽度以及与地平⾯之间的距离是可控制的，则它的特性阻抗也是可以控制的。

单位长度微带线的传输延迟时间，仅仅取决于介电常数⽽与线的宽度或间隔⽆关。

微带线- 主要参数1、特性阻抗微带线的特性阻抗公式微带线的特性阻抗计算公式如图。

2、衰减常数衰减常数表⽰微带的损耗，包括导体损耗、介质损耗和辐射损耗。

导体损耗⽐介质损耗⼤，它与导带的材料、尺⼨和表⾯光洁度等有关。

介质损耗取决于基⽚的介电常数、损耗⾓正切以及导带宽度与基⽚厚度之⽐(简称微带的宽⾼⽐)。

辐射损耗也取决于基⽚的介电常数和微带的宽⾼⽐。

微带线的任何不连续性，尤其是开路端和弯曲都将使辐射增加。

把微带置于⾦属封闭壳内的屏蔽微带线可避免电磁能辐射。

3、传输延迟传输延迟计算公式4、固有电容固有电容计算公式固有电感计算公式1、因为微带线⼀⾯是FR-4（或者其他电介质）⼀⾯是空⽓（介电常数低）因此速度很快。

2、利于⾛对速度要求⾼的信号（例如差分线，通常为⾼速信号，同时抗⼲扰⽐较强）。

带状线，应⽤学科：通信科技；通信原理与基本技术，其定义是由两个平⾏延伸的导体表⾯和其间的带状导体组成的传输线。

编辑摘要带状线：⼀条置于2个平⾏的地平⾯（或电源平⾯）之间的电介质之间的⼀根⾼频传输导线。

⼀般来说，地平⾯与导线之间是绝缘介质。

如果线的厚度和宽度、介质的介电常数以及两层导电平⾯间的距离是可控的，那么线的特性阻抗也是可控的.带状两边都有电源或者底层，因此阻抗容易控制，同时屏蔽较好，但是信号速度慢些。

微带线功率容量计算微带线是一种常用于高频电路传输的传输线，其功率容量是设计和评估微带线性能的重要指标之一。

本文将介绍微带线功率容量的计算方法，并探讨一些与之相关的问题。

一、什么是微带线功率容量？微带线功率容量是指微带线所能传输的最大功率。

微带线的功率容量受到多种因素的影响，包括微带线的尺寸、材料的介电常数、工作频率等。

准确计算微带线功率容量有助于设计高性能的微带线传输线路。

二、微带线功率容量的计算方法微带线功率容量的计算方法可以通过以下步骤进行：1. 确定微带线的尺寸：微带线的尺寸包括宽度W和厚度H。

这些参数可以通过设计要求或者根据实际应用的频率范围进行选择。

2. 确定微带线的特性阻抗：微带线的特性阻抗是指微带线的阻抗与空气阻抗之比。

特性阻抗可以通过微带线的尺寸和材料的介电常数来计算。

3. 计算微带线的传输损耗：微带线的传输损耗是指在信号传输过程中由于电阻、介质损耗等因素导致的功率损耗。

传输损耗可以通过微带线的特性阻抗、工作频率和微带线的长度来计算。

4. 计算微带线的最大功率：微带线的最大功率可以通过微带线的传输损耗和微带线所能承受的最大功率密度来计算。

三、微带线功率容量的影响因素微带线功率容量受到多种因素的影响，包括微带线的尺寸、材料的介电常数、工作频率等。

下面将分别介绍这些因素对微带线功率容量的影响。

1. 微带线尺寸：微带线的宽度和厚度对功率容量有直接影响。

一般来说，微带线的宽度越大，功率容量越大；微带线的厚度越大，功率容量越小。

2. 材料的介电常数：微带线所使用的介质的介电常数也会影响功率容量。

介电常数越大，微带线的特性阻抗越小，功率容量也会减小。

3. 工作频率：微带线的功率容量还与工作频率有关。

在高频率下，微带线的损耗会增加，功率容量会减小。

四、微带线功率容量的应用微带线功率容量的计算和评估对于设计高性能的微带线传输线路非常重要。

在实际应用中，可以根据设计要求和工作频率选择合适的微带线尺寸和材料，以满足要求的功率容量。
