智能压力温度控制表操作流程图

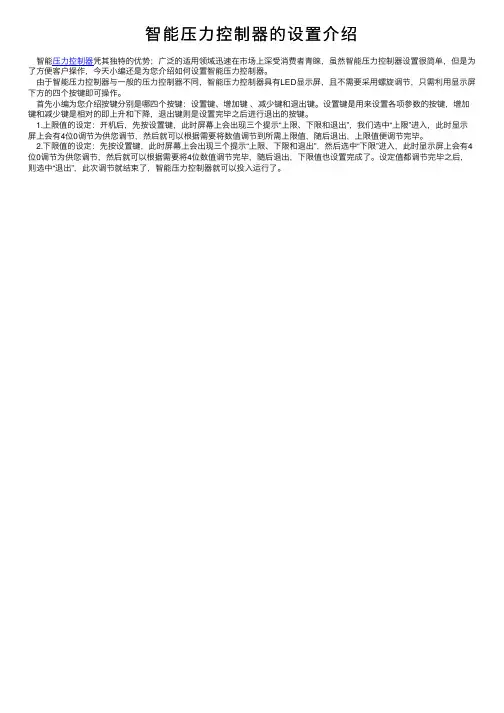

智能压⼒控制器的设置介绍
智能压⼒控制器凭其独特的优势；⼴泛的适⽤领域迅速在市场上深受消费者青睐，虽然智能压⼒控制器设置很简单，但是为了⽅便客户操作，今天⼩编还是为您介绍如何设置智能压⼒控制器。

由于智能压⼒控制器与⼀般的压⼒控制器不同，智能压⼒控制器具有LED显⽰屏，且不需要采⽤螺旋调节，只需利⽤显⽰屏下⽅的四个按键即可操作。

⾸先⼩编为您介绍按键分别是哪四个按键：设置键、增加键、减少键和退出键。

设置键是⽤来设置各项参数的按键，增加键和减少键是相对的即上升和下降，退出键则是设置完毕之后进⾏退出的按键。

1.上限值的设定：开机后，先按设置键，此时屏幕上会出现三个提⽰“上限、下限和退出”，我们选中“上限”进⼊，此时显⽰屏上会有4位0调节为供您调节，然后就可以根据需要将数值调节到所需上限值，随后退出，上限值便调节完毕。

2.下限值的设定：先按设置键，此时屏幕上会出现三个提⽰“上限、下限和退出”，然后选中“下限”进⼊，此时显⽰屏上会有4位0调节为供您调节，然后就可以根据需要将4位数值调节完毕，随后退出，下限值也设置完成了。

设定值都调节完毕之后，则选中“退出”，此次调节就结束了，智能压⼒控制器就可以投⼊运⾏了。

智能水控操作说明一．水控控制面板示意图1．电源指示；2．水流指示；3．水泵指示；4．启动延时指示；5．开关键；6．时间显示；7．温度显示；8．当前温度指示；9．目标温度指示；10．温差指示；11．时钟指示；12．温度模式；13．延时模式；14．水流模式；15．定时模式；16．上翻键；17．下翻键；18设置键；19．确定键详细说明：1．工作状态指示区●电源指示灯：有电则亮。

●水泵工作指示灯：水泵工作则亮。

2．控制显示区●温度数码显示：显示温度信息。

●时间数码显示：显示时间信息。

3．运行状态指示区●当前温度：灯亮表示“温度数码显示”显示的温度为当前温度。

●目标温度：灯亮表示“温度数码显示”显示的温度为正在设置的目标温度。

●温差设置：灯亮表示“温度数码显示”显示的温度为正在设置的温差。

●时钟设置：灯亮表示正在设置的时时钟。

●温度设置：灯亮表示当前设置的工作模式是【温度控制】模式，【温度控制】有效●延时控制：灯亮表示当前设置的工作模式是【延时控制】模式，【温度控制】和【延时控制】均有效。

●时间控制：灯亮表示当前设置的工作模式是【时间控制】模式，【温度控制】和【时间控制】均有效。

4．按键区●开关：单击切换控制器的开关状态。

●设置：进入设置模式，每按一次，设置参数切换一次。

●确定：对设置的参数进行确认，或者设置同一工作模式下的下一个参数。

●▲：对正在闪动的参数上调。

●▼：对正在闪动的参数下调。

三．工作设置说明1．设置【水流控制】工作模式调试：按【开关键】十秒，时钟那里出现08：00的时候，机器会自动恢复为水流+温度+延时模式，注：设置状态下，用户5s内无操作，控制器存储当前设置并自动返回运行状态，下同。

2．设置【延时控制】工作模式：设置方式：按【设置】，使【延时控制】灯亮，此时，“时间数码显示”闪动，用户按【▲】或【▼】调节延时时间分钟部分。

设置完分钟后，按【确定】跳到延时时间参数中的秒部分设置。

再次按【确定】，返回到运行模式。

KKAI208C02A-A/0-201611234:(48*48)6:(96*48)7:(72*72)8:(48*96)9:(96*96)80:(80*160)16:(160*80)484872969616080A 型号H(Min)GBCDEF J 48967248968016097.597.597.597.597.596966.5999913139188.588.588.588.5838345.54567.59292155.5762525252525303045.59267.5459276155.54589.56744.591.575.5155K (Min)25252525253030面板尺寸 侧面尺寸 开孔尺寸J-0+0.5AI208系列E：版本10：单路输入B：一路报警输出 C: 两路报警 A: 无报警功能4: 48W*48H*100L 6：48W*96H*100L 7：72W*72H*100L 8：96W*48H*100L 9：96W*96H*100L AI208系列温控表R：继电器输出 S: 固态继电器输出 K:可控硅输出（需订做）序号型号主控方式2121报警路数1234SSR SSR RELAY RELAYAI208-4/6/7/8/9-SC10AI208-4/6/7/8/9-SB10AI208-4/6/7/8/9-RC10AI208-4/6/7/8/9-RB10智能温控表使用说明书本说明书对温控表设置、配线及各部分名称等进行说明，使用本产品前，请认真阅读本说明书，在理解内容的基础上正确使用。

并请妥善保存，以便需要时参考。

⊙支持多种热电偶、热电阻信号类型⊙采用模糊PID 控制算法，且自整定无过冲⊙多种控制方式可选，具体请参照OT 参数⊙RUN/STOP，运行/停止功能一键切换特点2、隔离模式框图：固态继电器输出绝缘电阻静电放电脉冲群抗扰度浪涌抗扰度电压暂降及短时中断抗扰度隔离耐压DC 24V 脉冲电平，带载<30mA 输入、输出、电源对机壳＞20MΩIEC/EN61000-4-2 Contact ±4KV /Air ±8KV perf.Criteria B IEC/EN61000-4-4 ±2KV perf.Criteria B IEC/EN61000-4-5 ±2KV perf.Criteria BIEC/EN61000-4-29 0%～70% perf.Criteria B信号输入与输出及电源1500VAC 1min，60V 以下低压电路之间DC500V，1min 整机重量约 400g机壳材质面贴材质停电数据保护面板防护等级安全标准外壳与面板基架PC/ABS (难燃度UL94V-0)PET(F150/F200)10年，可写数据次数100万次IP65(IEC60529)IEC61010-1 过电压分类Ⅱ，污染等级2，等级Ⅱ（加强绝缘）3、测量信号参数表：1、电气参数表：采样速度2次每秒供电电源继电器容量AC 250V /3A 额定负载寿命大于10万次AC/DC 100～240V （85-265V）三、主要技术参数二、常规型号说明一、仪表型号周围环境条件整机功耗存贮环境< 6VA室内使用，温度：0～50℃ 无结露，湿度：＜85%RH，海拔小于2000m -10～60℃,无结露□：外形尺寸可选注意：选择加热冷却控制方式时，如还需报警功能，请选择带两路报警的型号。

XMT* 808系列 智能温度控制仪表 使用说明书（万能输入）万能输入版本2007目 录目 录 (1)安全注意标志 (3)第一章 概述 (3)第二章 技术指标 (4)2.1输入规格 (4)2.2测量精度 (4)2.3响应时间 (4)2.4调节方式 (4)2.5输出规格 (4)2.6通 讯 (4)2.7报警功能 (4)2.8隔离耐压 (4)2.9手动功能 (4)2.10电源供电 (4)2.11工作条件 (5)2.12产品认证 (5)第三章 产品选型 (5)3.1型号意义 (5)第四章 安装与接线 (5)4.1 XMT-808接线图 (6)4.2 XMTD-808接线图 (6)4.3 XMTA/E/F-808接线图 (7)4.4 XMTG-808接线图 (7)4.5 可控硅触发接线图 (8)第五章仪表面板说明 (8)5.1仪表面板图 (8)5.2面板说明 (8)第六章基本设置及操作 (9)6.1温度给定值设置 (9)6.2参数设置 (9)6.3手动/自切换 (9)6.4自整定操作 (9)6.5手动自整定 (10)1第七章功能及设置 (10)7.1操作流程图 (10)7.2参数功能说明 (11)第八章部分功能的补充说明 (16)8.1线性电流输出 (16)8.2时间比例控制 (16)8.3远传压力控制 (17)8.4热电偶冷端补偿 (17)第九章 仪表常用控制方式 (18)9.1二位式调节/仪表报警 (18)9.1.1二位式调节介绍 (18)9.1.2二位式调节举例 (18)9.2温度变送 (18)9.2.1温度变送介绍 (18)9.2.2温度变送举例 (18)9.3通讯功能 (18)9.3.1通讯功能介绍 (18)9.3.2通讯功能接线 (19)第十章 故障分析及排除 (20)附1：仪表参数提示符字母与英文字母对照表 (20)第十一章产品服务指南 (21)2安全注意标志在阅读说明书时会出现以下标志，分别表示“危险”、“注意”。

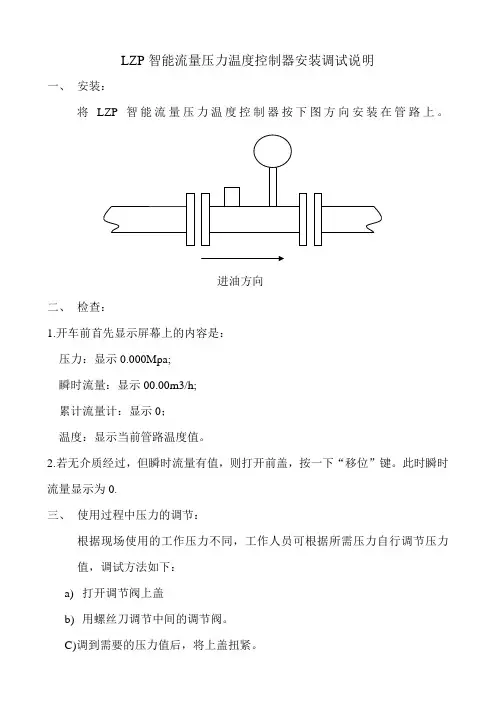

LZP智能流量压力温度控制器安装调试说明一、安装：将LZP智能流量压力温度控制器按下图方向安装在管路上。

进油方向二、检查：1.开车前首先显示屏幕上的内容是：压力：显示0.000Mpa;瞬时流量：显示00.00m3/h;累计流量计：显示0；温度：显示当前管路温度值。

2.若无介质经过，但瞬时流量有值，则打开前盖，按一下“移位”键。

此时瞬时流量显示为0.三、使用过程中压力的调节：根据现场使用的工作压力不同，工作人员可根据所需压力自行调节压力值，调试方法如下：a)打开调节阀上盖b)用螺丝刀调节中间的调节阀。

C)调到需要的压力值后，将上盖扭紧。

四、压力传感器零点与满点调试过程：1.首先扭开显示器前盖，打开后可以看见显示器上面有四个按键。

2.先按7下第二个键“显示/增量键”，此时显示器最下面一行显示“7 00***”记下后三位数***，然后按第四个键“返回”，又回到测量界面。

3.按一下第一个键“设定1”此时显示器上面显示“---1”下面显示“------0”.3.再按3下第二个键，此时显示器上面显示“---1”，下面显示“------3”。

4.再按7下第一个键“设定1”键，此时显示器上面显示“3—7”，下面显示“00000###”。

5. 这种数据“00000###”中，最后一位不停闪烁，通过按“显示/增量”键和“设定2/移位”键，将“###”改为第二步中记下的“***”。

6.第五步骤中的数值修改完后，再按一下“设定1”键,此时显示器上面显示“3—8”，下面显示“00000&&&”，用“3-7”中的###数减去***得到一个差值A，然后将A加上&&&得到数值B，同样通过“显示/增量”和“设定2/移位”键将“&&&”改为数值B.注：1.第二个键为“显示/增量”键可以改变当前闪动的数值。

2.第三个键为“设定2/移位”键，可以移动闪烁位。

五、瞬时流量清“0”：按1下“社定2/移位”键即可将瞬时流量清“0”。

智能温控表使用说明书本说明书对温控表设置、配线及各部分名称等进行说明，使用本产品前，请认真阅读本说明书，在理解内容的基础上正确使用。

并请妥善保存，以便需要时参考。

⊙多种输入信号类型可选，多种仪表型号可选⊙具有测量显示、控制输出、报警输出等功能⊙多种PID 控制算法可供选择，且具有自整定功能⊙本产品使用于工业机械、机床、普通测量仪器及设备中⊙经济实用，操作简便特点安全使用注意第1页/共11页KKTCC01A-A1-20150613通用面板名称外形及安装开孔尺寸测量控制模式1、操作流程图及操作方法操作流程与菜单说明“*”“●”：常用菜单参数：工程菜单参数客户自标定信号高端客户自标定信号低端客户自标定准功能显示模糊跟踪值显示小数点选择PID 类型选择压缩机控制延时单位：秒第一路报警功能扩展第二路报警功能扩展温度单位设置数字滤波系数测量值上限测量值下限平移修正第二路报警方式第二路报警回差第二路报警值第一路报警方式第一路报警回差OUT2控制周期单位：秒OUT1控制周期单位：秒控制回差超调量限制速度微调微分时间积分时间输入信号选择控制方式SETSETSETSETSETSET●●●●●●●●●●●●●●●●●●SETSETSETSET●*****SET SETSETSETSETSETSETSETSETSET1）本产品不得使用在原子能设备以及与人命相关的医疗器械等方面。

2）本产品使用在家庭环境内有时会发生电波干扰。

此时应采取充分对策。

3）本产品通过强化绝缘进行触电防护。

将本产品嵌入设备上以及配线时，需遵守嵌入设备所符合的规格要求。

4）本产品使用时所有室内配线超过30m 的场合以及配线在室外的场合为了防止浪涌发生，需设置适当的浪涌抑制电路。

5）本产品是以安装在盘面上使用为前提而生产的，为了避免用户接近电源端子等高压部分，请在最终产品上采取必要措施。

6）请务必遵守本说明书中的注意事项，否则有导致重大伤害或事故的危险。

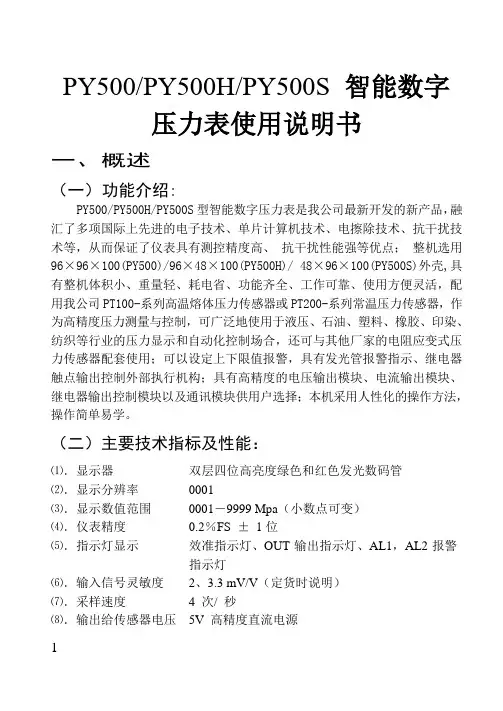

PY500/PY500H/PY500S智能数字压力表使用说明书一、概述（一）功能介绍:PY500/PY500H/PY500S型智能数字压力表是我公司最新开发的新产品，融汇了多项国际上先进的电子技术、单片计算机技术、电擦除技术、抗干扰技术等，从而保证了仪表具有测控精度高,抗干扰性能强等优点。
