基于单片机控制的出租车计价器摘要：出租车计价器是乘客与司机双方的交易准则，它是出租车行业发展的重要标志，是出租车中最重要的工具。
它关系着交易双方的利益。
具有良好性能的计价器无论是对广大出租车司机朋友还是乘客来说都是很必要的。
因此，汽车计价器的研究也是十分有一个应用价值的。
而采用模拟电路和数字电路设计的计价器整体电路的规模较大，用到的器件多，造成故障率高，难调试，对于模式的切换需要用到机械开关，机械开关时间久了会造成接触不良，功能不易实现。
而采用单片机进行的设计，相对来说功能强大，用较少的硬件和适当的软件相互配合可以很容易的实现设计要求，且灵活性强，可以通过软件编程来完成更多的附加功能。
针对计费模式的切换，通过软件编程就可以轻易而举的实现。
避免了机械开关带来的不稳定因素。
另外在本方案中那个使用了点阵的液晶，可以实现更加友好的使用界面。
数据信息一目了然，并且即使是成品也可以方便的修改使用界面，更可根据不同的公司客户使用不同的局面。
关键词：出租车计价器单片机控制Taximeter Based on MCUAbstract：Taximeter is both passengers and drivers of the transaction criteria, it is the taxi industry an important symbol, a taxi is the most important tools. It relates to the interests of both transactions. Has a good performance regardless of the meter is a vast number of taxi drivers or passengers are very necessary. Therefore, the car meter is also very much a study of value. The use of analog circuits and digital circuit design of the meter as a whole circuit of a larger scale, using the device, a failure rate is high and difficult to debug, the pattern of switching need to use mechanical switches, mechanical switch will cause a long-time contacts Bad, functions not easy to achieve. SCM used for the design, a relatively powerful, with less hardware and appropriate software can easily coordinate with each other to achieve the design requirements, flexibility and strong, can be programmed by software to complete more of the additional Function. Pricing model for the switch, software programming and can easily cite the achievement. To avoid a mechanical switch the destabilizing factors. Also in this programme that the use of a dot-matrix LCD, can be more friendly to use interface. Data information at a glance, and even the finished product can also facilitate the use of interface changes, according to different customers using a different situation.Keywords:Taximeter 89 S51 MCU control目录1 绪论 (1)2 方案设计 (2)2.1功能要求 (2)2.2方案论证 (2)3 系统硬件的设计 (4)3.1 AT8951C结构及其功能 (3)3.2 单元电路 (6)3.3 整体电路 (8)4 系统软件的设计 (9)4.1 初始化程序 (9)4.2 主程序 (9)5 调试及性能分析 (11)5.1调试与测试 (11)5.2性能分析 (11)6 结论 (12)致谢 (13)参考文献 (14)附录 (15)1 绪论步入21世纪，出租车已经广泛地出现在我们周围。
1 绪论 ............................................................................................ 错误!未定义书签。
1.1 选题概述 (2)1.2 单片机概述 (2)2 实施方案设计 (2)2.1 设计任务要求 (2)2.1.1 设计任务 (2)2.1.2 设计要求 (2)2.2 设计的主要功能 (2)2.3 方案的确定 (2)2.3.1 单片机的选择 (3)2.3.2 计时模块的选择 (3)2.3.3 显示模块的选择 (3)2.3.4 最终方案的确定 (4)3 硬件电路设计 (4)3.1 STC89C52单片机 (5)3.2 时钟模块 (11)3.2.1 DS1302性能简介 (11)3.2.2 DS1302接口电路设计 (1)3.3 按键控制模块 03.4 LCD1602显示电路 (1)3.5 AT24C02存储模块 (3)3.6 电机驱动模块 (6)4 软件设计 (7)4.1 系统流程图 (7)4.2 编程软件Keil C51 (8)4.3 画图软件Protel99SE (8)4.4 Protel使用常见问题 (9)参考文献 (12)附1、系统原理图 (13)附2、proteus仿真图 (14)1.1 选题概述1.2 单片机概述2 实施方案设计2.1 设计任务要求2.1.1 设计任务2.1.2 设计要求2.2 设计的主要功能本设计采用STC89C52单片机作为主控模块的主控芯片，结合单片机的外围电路实现对整个系统的控制，DS1302时钟芯片准确计时具有重新上电不用调时的功能，显示部分采用LCD1602液晶显示，24c02芯片可以掉电存储设置的计费数据，即使掉电也不会丢失设置的费用，3v直流电机模拟发动机工作，使整个设计更加逼真，当无乘客时液晶可以显示时间（年月日时分秒），时间可以按键设置，此时电机不工作；当有乘客时电机工作，可以通过按键开始计费系统工作，有清零键，收费可以修改（包括起价费、超过起价费每公里或分钟收费、白天和夜晚收费标准），可以切换白天和夜晚收费标准，可以按照分钟或公里收费切换。
基于单片机的出租车计价器设计一、出租车计价器的功能需求分析出租车计价器的主要功能是根据行驶里程和等待时间来计算乘车费用。
具体来说，它需要能够实时测量车辆行驶的里程，准确记录等待时间，并按照预设的计费规则计算出总费用。
此外，还应具备显示功能，能够清晰地向乘客展示里程、等待时间和费用等信息。
二、系统硬件设计（一）单片机的选择在本设计中，选用了_____型号的单片机作为核心控制器。
该单片机具有性能稳定、运算速度快、资源丰富等优点，能够满足计价器的功能需求。
（二）里程测量模块里程测量通常采用霍尔传感器。
当车轮转动时，霍尔传感器会产生脉冲信号，单片机通过对脉冲信号的计数来计算行驶里程。
（三）时间测量模块等待时间的测量可以通过单片机内部的定时器来实现。
当车辆处于停止状态且时间超过预设阈值时，开始累计等待时间。
（四）显示模块为了向乘客直观地展示相关信息，选用了_____型号的液晶显示屏。
它具有显示清晰、功耗低等特点。
（五）按键模块设置了几个按键，用于切换显示内容、调整计费参数等操作。
三、系统软件设计（一）主程序流程系统上电后，首先进行初始化操作，包括设置单片机的工作模式、初始化各个模块等。
然后进入主循环，不断检测里程和等待时间的变化，并根据计费规则计算费用，最后将结果输出到显示模块。
（二）里程计算算法根据霍尔传感器产生的脉冲数和车轮的周长，可以计算出行驶里程。
计算公式为：里程＝脉冲数 ×车轮周长。
（三）等待时间计算算法通过定时器记录车辆停止的时间，当时间超过一定值时，将其计入等待时间。
（四）计费规则的实现根据当地的出租车计费标准，设定起步价、里程单价和等待时间单价。
总费用＝起步价＋里程费用＋等待时间费用。
四、系统调试与测试（一）硬件调试首先检查各个硬件模块的连接是否正确，然后通过示波器等工具检测信号的准确性和稳定性。
（二）软件调试采用在线调试工具，对程序进行单步调试，查看变量的值和程序的执行流程，确保软件逻辑的正确性。

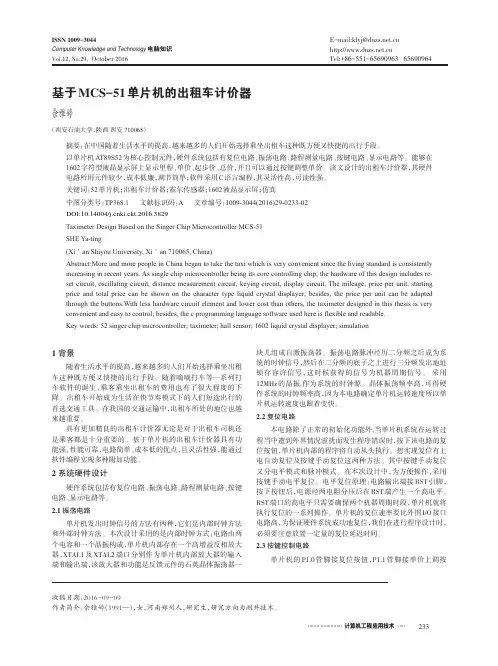

基于MCS-51单片机的出租车计价器佘雅婷（西安石油大学，陕西西安710065）摘要：在中国随着生活水平的提高，越来越多的人们开始选择乘坐出租车这种既方便又快捷的出行手段。
以单片机AT89S52为核心控制元件，硬件系统包括有复位电路、振荡电路、路程测量电路、按键电路、显示电路等。
能够在1602字符型液晶显示屏上显示里程、单价、起步价、总价，并且可以通过按键调整单价。
该文设计的出租车计价器，其硬件电路所用元件较少，成本低廉，调节简单；软件采用C语言编程，其灵活性高，可读性强。
关键词：52单片机；出租车计价器；霍尔传感器；1602液晶显示屏；仿真中图分类号：TP368.1文献标识码：A文章编号：1009-3044(2016)29-0233-02Taximeter Design Based on the Singer Chip Microcontroller MCS-51SHE Ya-ting(Xi＇an Shiyou University,Xi＇an710065,China)Abstract:More and more people in China began to take the taxi which is very convenient since the living standard is consistently increasing in recent years.As single chip microcontroller being its core controlling chip,the hardware of this design includes re-set circuit,oscillating circuit,distance measurement circuit,keying circuit,display circuit.The mileage,price per unit,starting price and total price can be shown on the character type liquid crystal displayer;besides,the price per unit can be adapted through the buttons.With less hardware circuit element and lower cost than others,the taximeter designed in this thesis is very convenient and easy to control;besides,the c programming language software used here is flexible and readable.Key words:52singer chip microcontroller;taximeter;hall sensor;1602liquid crystal displayer;simulation1背景随着生活水平的提高，越来越多的人们开始选择乘坐出租车这种既方便又快捷的出行手段。
微型计算机技术专业方向课程设计任务书题目名称：基于MCS-51单片机的出租车计价器的设计专业自动化班级122班姓名张欣学号********* 学校：青岛理工大学自动化学院指导教师：史贺男2014年12月9日课程设计任务书课程名称：微型计算机技术设计题目：基于MCS-51单片机的出租车计价器的设计系统硬件要求：出租车计价按4公里起步费为7元，每公里2元计费，无等待计费功能。
要求每1s采样一次，假设轮胎周长1米，使用中断完成，费用精度要求1元。
显示部分为LED动态显示设计；并有键盘设计；硬件设计：1）最小系统设计：AT89C51单片机为本设计的控制器，包括外扩ROM，RAM各32 M（其大小由设计者自己设计），系统时钟电路、复位电路等构成的最小系统；2）接口电路的设计：设计者扩展一个并行接口〔8155或8255〕，键盘设计由设计者根据需要设计键盘的数量，显示采用LED显示，显示电路也根据显示的内容设计；3）有开机显示状态（如显示000000）；4）在完成基本设计功能同时可以增加功能。
软件设计：1）主程序设计（包括初始化芯片，定时器，中断以及SP指针等）；2）各功能子程序设计，温度采集计算子程序、键盘子程序\显示子程序设计，定时，中断程序等；）其他要求：1、每位同学独立完成本设计。
2、依据题目要求，提出系统设计方案。
3、设计系统电路原理图。
调试系统硬件电路、功能程序。
编制课程设计报告书并装订成册，报告书内容（按顺序）（1）报告书封面（2）课程设计任务书（3）系统设计方案的提出、分析（4）系统中典型电路的分析（5）系统软件结构框图（6）系统电路原理图（7）源程序摘要本文是以MCS-51单片机系统为基础的，通过霍尔传感器检测车轮转动，生成计数脉冲，由MCS-51单片机内部计数器进行计数，从而计算出行驶距离，以及随行驶距离变化而变化的收费金额，通过多位数码管显示出来。
由于51单片机内部ROM容量小，采用2764扩展外部ROM来存储程序。
毕业论文基于51单片机的出租车计价器带仿真及程序引言现在各个城市出租车行业都已普及，因此出租车计价器的技术已经成熟，但是出租车计价器的市场还具有广阔的前景。
随着城市建设的日益完善，关乎城市面貌的出租车行业也将迅速发展，出租车计价器的的大批量需求也是毫无疑问的，所以未来出租车计价器的市场还是有相当大的潜力的。
本次出租车计价器设计以AT89S52单片机为中心，采用U18霍尔传感器对轮胎转数进行计数，实现对出租车里程的测量，并最终计算出结果。
其中采用寄存器芯片AT24C02使系统在掉电的时候对单价、里程、车轮长度等信息进行存储，采用时钟芯片DS1302来显示时间和在系统需要时进行计时。
输出采用两个4段数码显示管，而且根据按键有空车指示灯、等待查询指示灯、单程指示灯进行指示。
汽车计价器是乘客与司机双方的交易准则，它是出租车行业发展的重要标志，是出租车中最重要的工具。
它关系着交易双方的利益。
具有良好性能的计价器无论是对广大出租车司机朋友还是乘客来说都是很必要的。
因此，汽车计价器的研究也是有一定的应用价值的。
1 绪论1.1 出租车计价器概述我国在70年代开始出现出租车，但那时的计费系统大都是国外进口不但不够准确，价格还十分昂贵。
随着改革开放日益深入，出租车行业的发展势头已十分突出，国内各机械厂家纷纷推出国产计价器。
出租车计价器的功能从刚开始的只显示路程（需要司机自己定价，计算后四舍五入），到能够自主计费，以及现在的能够打一发票和语音提示、按时间自主变动单价等功能。
随着城市旅游业的发展，出租车行业已成为城市的窗口，象征着一个城市的文明程度。
本次设计的目的在于现在各大中城市出租车行业都已普及自动计价器，所以计价器技术的发展已成定局。
而部分小城市尚未普及，但随着城市建设日益加快，象征着城市面貌的出租车行业也将加速发展，计价器的普及也是毫无疑问的，所以未来汽车计价器的市场还是十分有潜力的。
1.2 单片机的概述计算机系统已明显地朝巨型化、单片化、网络化三个方向发展。

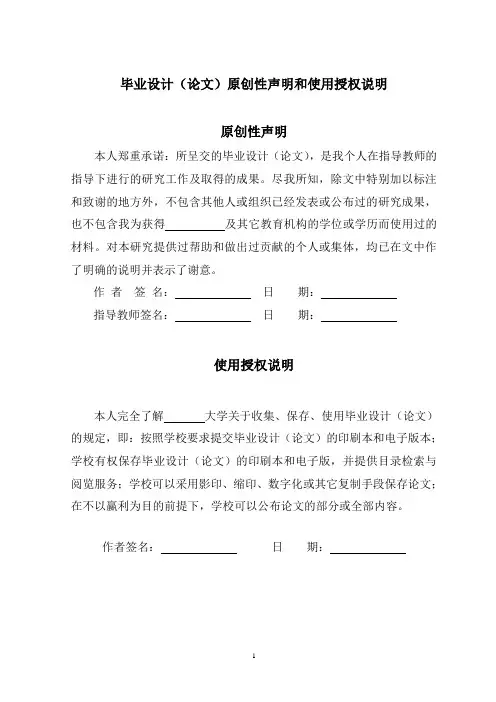

毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。
尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。
对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。
作者签名：日期：指导教师签名：日期：使用授权说明本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。
作者签名：日期：学位论文原创性声明本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。
除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。
对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。
本人完全意识到本声明的法律后果由本人承担。
作者签名：日期：年月日学位论文版权使用授权书本学位论文作者完全了解学校有关保留、使用学位论文的规定，同意学校保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。
本人授权大学可以将本学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。
涉密论文按学校规定处理。
作者签名：日期：年月日导师签名：日期：年月日注意事项1.设计（论文）的内容包括：1）封面（按教务处制定的标准封面格式制作）2）原创性声明3）中文摘要（300字左右）、关键词4）外文摘要、关键词5）目次页（附件不统一编入）6）论文主体部分：引言（或绪论）、正文、结论7）参考文献8）致谢9）附录（对论文支持必要时）2.论文字数要求：理工类设计（论文）正文字数不少于1万字（不包括图纸、程序清单等），文科类论文正文字数不少于1.2万字。
引言现在各个城市出租车行业都已普及，因此出租车计价器的技术已经成熟，但是出租车计价器的市场还具有广阔的前景。
随着城市建设的日益完善，关乎城市面貌的出租车行业也将迅速发展，出租车计价器的的大批量需求也是毫无疑问的，所以未来出租车计价器的市场还是有相当大的潜力的。
本次出租车计价器设计以AT89S52单片机为中心，采用U18霍尔传感器对轮胎转数进行计数，实现对出租车里程的测量，并最终计算出结果。
其中采用寄存器芯片AT24C02使系统在掉电的时候对单价、里程、车轮长度等信息进行存储，采用时钟芯片DS1302来显示时间和在系统需要时进行计时。
输出采用两个4段数码显示管，而且根据按键有空车指示灯、等待查询指示灯、单程指示灯进行指示。
汽车计价器是乘客与司机双方的交易准则，它是出租车行业发展的重要标志，是出租车中最重要的工具。
它关系着交易双方的利益。
具有良好性能的计价器无论是对广大出租车司机朋友还是乘客来说都是很必要的。
因此，汽车计价器的研究也是有一定的应用价值的。
1 绪论1.1 出租车计价器概述我国在70年代开始出现出租车，但那时的计费系统大都是国外进口不但不够准确，价格还十分昂贵。
随着改革开放日益深入，出租车行业的发展势头已十分突出，国内各机械厂家纷纷推出国产计价器。
出租车计价器的功能从刚开始的只显示路程（需要司机自己定价，计算后四舍五入），到能够自主计费，以及现在的能够打一发票和语音提示、按时间自主变动单价等功能。
随着城市旅游业的发展，出租车行业已成为城市的窗口，象征着一个城市的文明程度。
本次设计的目的在于现在各大中城市出租车行业都已普及自动计价器，所以计价器技术的发展已成定局。
而部分小城市尚未普及，但随着城市建设日益加快，象征着城市面貌的出租车行业也将加速发展，计价器的普及也是毫无疑问的，所以未来汽车计价器的市场还是十分有潜力的。
1.2 单片机的概述计算机系统已明显地朝巨型化、单片化、网络化三个方向发展。
巨型化发展的目的在于不断提高计算机的运算速度和处理能力，以解决复杂系统计算和高速数据处理，比如系统仿真和模拟、实时运算和处理。
单片化是把计算机系统尽可能集成在一块半导体芯片上，其目的在于计算机微型化和提高系统的可靠性，这种单片计算简称单片机。
单片机的内部硬件结构和指令系统主要是针对自动控制应用而设计的所以单片机又称微控制器MCU（Micro Controller Unit）。
用它可以很容易地将计算机嵌入到各种仪器和现场控制设备中，因此单片机又叫做嵌入式微控制器（Embedded MCU）。
单片机自20世纪70年代问世以来，以其鲜明的特点得到迅猛发展，已广泛应用于家用电器、智能玩具、智能仪器仪表、工业控制、航空航天等领域，经过30多年的发展，性能不断提高，品种不断丰富，已经形成自动控制的一支中坚力量。
据统计，我国的单片机年容量已达1～3亿片，且每年以大约16％的速度增长，但相对于国际市场我国的占有率还不到1％。
这说明单片机应用在我国有着广阔的前景。
对于从事自动控制的技术人员来讲，掌握单片机原理及其应用已经成为必不可少的学习任务。
单片机的应用十分广泛，在工业控制领域、家电产品、智能化仪器仪表、计算机外部设备，特别是机电一体化产品中，都有重要的用途。
其主要的用途可以分为以下方面。
单片机的应用十分广泛，在工业控制领域、家电产品、智能化仪器仪表、计算机外部设备，特别是机电一体化产品中，都有重要的用途。
其主要的用途可以分为以下方面。
●显示：通过单片机控制发光二极管或是液晶，显示特定的图形和字符。
●机电控制：用单片机控制机电产品做定时或定向的动作。
●检测：通过单片机和传感器的联合使用，用来检测产品或者工况的意外发生。
●通信：通过RS-232串行通信或者是USB通信，传输数据和信号。
●科学计算：用来实现简单的算法。
那么单片机是不是解决上述应用的唯一选择呢？当然不是！单片机最明显的优点是价格便宜，从几元人民币到几十元人民币。
这是因为这类芯片的生产量很大，技术也很成熟。
其次，单片机的体积也远小于其他两种方案。
单片机本身一般用40引脚封装，当然功能多一些的单片机也有引脚比较多的，如68引脚，功能少的只有10多个或20多个引脚，有的甚至只有8只引脚。
当然，单片机无论在速度还是容量方面都小于其他两种方案，但是在实际工作中并不是任何需要计算机的场合都要求计算机有很高的性能。
例如，控制电冰箱的控制器就不需要使用嵌入式系统，用一片51就可以轻松实现。
所以应用的关键是看能否够用，是否有很好的性能价格比。
51系列的单片机已经面世十多年，依然没有被淘汰，还在不断发展中，这就说明是它有广阔的应用前景。
2 总体方案设计本次设计是使用单片机技术来实现一个出租车的数字计价器，利用单片机丰富的IO端口，及其控制的灵活性，实现基本的里程计价功能和单双程价格调整、时钟显示功能等等。
具有性能可靠，电路简单、成本低、扩展空间大等特点。
2.1 设计任务要求2.1.1 设计任务设计一款基于AT89S52单片机的出租车数字计价器，通过对传感器的检测，对数值进行处理和显示。
2.1.2 设计要求一、基本要求（1）能显示里程，单位为公里，最后一位为小数位。
（2）能显示金额数，单位为元，最后一位为小数位。
（3）可设定单程价格和往返价格，单程价格为2元/公里，往返价格为1.5元/公里。
（4）起步公里数为3公里，价格为5元，若实际距离大于3公里，按规则3计算价格。
（5）按暂停键，计价器可暂停计价，按查询键，可显示总等待时间。
二、发挥部分（1）增加了空车指示功能，当无客人时，按下功能切换按键，空车指示灯亮。
（2）增加实时时间显示，无论计价器工作或者空车，都能显示实时时间，便于时间提醒。
（3）增加信息储存功能。
可以储存等待时间，里程和金额。
2.2 设计的主要功能本设计所设计的出租车数字计价器的主要功能有：金额输出、路程输出、数据复位、计时计价、空车显示等。
输出采用LCD12864液晶显示屏显示。
2.3 方案的选取本设计是由软件设计和硬件设计两部分组成的。
软件设计要进行程序的编写和软件仿真；硬件设计要设计电路、硬件仿真和制作电路板。
2.3.1 硬件设计方案本系统的硬件设计主要包括单片机AT89S52、数据显示部件、U18霍尔传感器电路、里程计算及计价单元的设计。
在硬件设计过程中，充分利用各部件的功能，实现多功能的出租车计价器设计。
计价器的单片机系统框图如图2-1所示。
它由以下几个部件组成：霍尔传感器单元、AT89S52单片机、金额显示、里程显示、电源。
利用单片机丰富的IO端口，及其控制的灵活性，实现基本的里程和价格的计算及显示功能。
图2-1计价器系统框图2.3.2 软件设计方案本设计程序的采取C语言进行编写，使用Keil uVision4编译和Proteus7.4a 仿真软件进行仿真调试。
其中的里程计算和费用计算方案如下。
1、里程计算（1）霍尔传感器对车轮进行信号检测，产生并输出脉冲信号到单片机；（2）单片机对传感器输出的脉冲信号进行计数，并进行km计算：每一个信号代表轮胎旋转一周，设轮胎的周长为2m ；每km产生的信号数为500，里程显示为N × 2m = 2N（km）2、费用计算（1）出租车的起步费为5元，并且3km内不需额外计价；（2）出租车行驶3km后，单程2元/km，双程1.5元/km。
（3）等待收费的标准为5分钟算一公里；（4）暂停时计价器暂停计价，不收费用。
3 硬件设计本设计的硬件设计包括单片机AT89S52单元、测距单元、显示单元（数码管显示金额、等待时间和里程，指示灯对单双程切换指示、空车指示、等待计时指示）、按键单元、时钟单元和储存单元。
3.1 AT 89S52单片机及最小系统1、AT89S52单片机AT89S52具有如下特点：40个引脚，8k Bytes Flash片内程序存储器，256bytes的随机存取数据存储器（RAM），32个外部双向输入/输出（I/O）口，3个16位可编程定时计数器,全双工串行口,看门狗（WDT）电路，片内时钟振荡器。
图3-1 AT89S52引脚图P0口有二个功能：1、外部扩展存储器时，当做数据/地址总线。
2、不扩展时，可做一般的I/O使用，但内部无上拉电阻，作为输入或输出时应在外部接上拉电阻。
P1口只做I/O口使用：其内部有上拉电阻。
P2口有两个功能：1、扩展外部存储器时，当作地址总线使用。
2、做一般I/O口使用，其内部有上拉电阻。
P3口有两个功能：除了作为I/O使用外（其内部有上拉电阻），还有一些特殊功能，由特殊寄存器来设置。
设计中用到的单片机各管脚(图3-1)功能以及与其他模块连接介绍如下：VCC:接+5V电源。
VSS:接地。
时钟引脚：XTAL1和XTAL2两端接晶振和30PF的电容，构成时钟电路。
它可以使单片机稳定可靠的运行。
RST:复位信号输入端，高电平有效。
当在此引脚加两个机器周期的高电平时，就可以完成复位操作。
P1.0：接功能按键。
P1.2：接空车指示灯。
P0口接显示屏数据口，P2口接显示屏控制口。
P3.4：接霍尔传感器的输出口。
P3.5：接时钟电路DS1302的RST口。
P3.6：接DS1302的SCLK口。
P3.7：接DS1302的I/O口。
2、单片机最小系统复位电路和晶振电路是AT89S52工作所需的最简外围电路。
单片机最小系统电路图如图3-2所示。
图3-2单片机最小系统AT89S52 的复位端是一个史密特触发输入，高电平有效。
RST端若由低电平上升到高电平并持续2个周期，系统将实现一次复位操作。
在复位电路中，按一下复位开关就使在RST端出现一段时间的高电平，外接11.0592M 晶振和两个30pF 电容组成系统的内部时钟电路。
3.2 测距单元本次设计我们选取了霍尔传感器来进行里程测量。
霍尔器件是一种磁传感器。
用它们可以检测磁场及其变化，可在各种与磁场有关的场合中使用。
霍尔器件以霍尔效应为其工作基础。
霍尔器件具有许多优点，它们的结构牢固，体积小，重量轻，寿命长，安装方便，功耗小，频率高，耐震动，不怕灰尘、油污、水汽及盐雾等的污染或腐蚀。
霍尔器件分为：霍尔元件和霍尔集成电路两大类，前者是一个简单的霍尔片，使用时常常需要将获得的霍尔电压进行放大。
后者将霍尔片和它的信号处理电路集成在同一个芯片上。
本次设计选取了霍尔集成电路来测量里程。
里程测量是通过将霍尔传感器的集成电路安装在车轮上方的铁板上，将磁铁安装在车轮上，旋转的车轮将磁铁对准集成电路时，霍尔传感器会输出一个脉冲信号，送到单片机，经过单片机的计算处理，将行驶的里程送到显示单元并显示出来。
其原理示意图如下：图3-3 传感器测距示意图U18是一种利用霍尔效应做成的半导体集成电路器件，它被设计在交变磁场中运行，特别是能在低电源电压和长时间运行温度范围可达到125℃。
