2.2.5整体式单向板肋梁楼盖设计实例（新规范）设计资料：车间仓库的楼面梁格布置如图1.1所示，轴线尺寸为30m 19.8m ，墙厚为370mm ，本层高为4.5m 。

图楼面梁格布置图（1） 楼面构造做法：面层为 20mm 厚水泥砂浆抹面（重度为 20kN/m 3），天花抹灰为315mm 厚混合砂浆（重度为17kN / m ）；（2） 楼面活载标准值为 q k 二7.0kN / m 2；（3） 材料选用：2 2 混凝土，采用 C25（ f c =11.9N/mm ，f t =1.27N/mm ） C2Qfc=9.6N/mm2、3ft=1.1N/mm2）（重度为 25kN /m ）；钢筋： 梁中受力纵筋采用 HRB400 钢筋（f y 二 360N / mm2）。

HRB335（fy=300N/MM ）2其余采用 HPB300 钢筋（f y =270N/mm ）。

HPB235（fy=210N/MM ） 计算过程：选择板厚为80mm ，主梁截面尺寸为 300mm 700mm ，次梁截面尺寸为200mm 450mm ，柱截面尺寸为 400mm 400mm ，板的最小保护层厚度为 15mm ,梁、柱的保护层厚度取 20mm 和纵筋直径的最小值。

II II II^LJ|lll J—1_| -- U ------ 1 j T --------- r ------- ii --1 &行671060C0iSOCn1II I I -II-III 廿r=■ 厂=■TI------ n ------ ii -IiI（1）板的计算（按考虑塑性内力重分布方法计算）220 0.02=0.04 kN/m20.08 25=2.0kN/m20.15 17 =0.255kN/m永久荷载的标准值 gk 二2.655kN /m 2可变荷载标准值 q k =7.0kN /m 2荷载组合 可变荷载控制 p = 1.2 2.665 1.3 7 = 12.286kN/m 2 永久荷载控制 p=1.35 2.665 0.7 1.3 7 = 9.954kN / m 2取p=12.29kN/m 2②计算简图（见图1.2） 取1m 宽板带作为计算单元， 各跨的计算跨度为： 中间跨 I 。

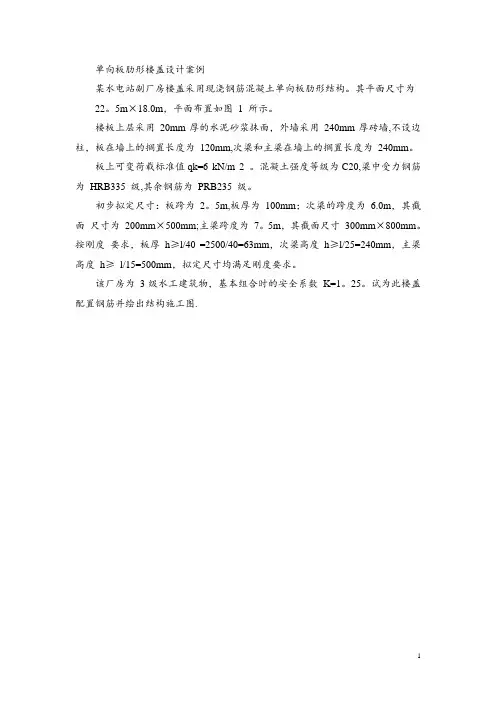

单向板肋形楼盖设计案例某水电站副厂房楼盖采用现浇钢筋混凝土单向板肋形结构。

其平面尺寸为22。

5m×18.0m，平面布置如图1 所示。

楼板上层采用20mm厚的水泥砂浆抹面，外墙采用240mm厚砖墙,不设边柱，板在墙上的搁置长度为120mm,次梁和主梁在墙上的搁置长度为240mm。

板上可变荷载标准值qk=6 kN/m 2 。

混凝土强度等级为C20,梁中受力钢筋为HRB335 级,其余钢筋为PRB235 级。

初步拟定尺寸：板跨为2。

5m,板厚为100mm；次梁的跨度为 6.0m，其截面尺寸为200mm×500mm;主梁跨度为7。

5m，其截面尺寸300mm×800mm。

按刚度要求，板厚h≥l/40 =2500/40=63mm，次梁高度h≥l/25=240mm，主梁高度h≥l/15=500mm，拟定尺寸均满足刚度要求。

该厂房为3级水工建筑物，基本组合时的安全系数K=1。

25。

试为此楼盖配置钢筋并绘出结构施工图.(一)板的设计1。

计算简图板的尺寸及其支承情况如图2（a）所示。

计算跨度：边跨ln1=2500–120–200/2=2280mml01=ln1+b/2+h/2=2280+200/2+100/2=2430mml01=ln1+a/2+b/2=2280+120/2+200/2=2440mml01=1.1ln1=1.1×2280=2508mm应取L01= 2430mm，但为了计算方便和安全,取L01=2500mm中间跨L02=lc=2500mm两跨相差（L02–L01）/L02 =（2500–2430)/2500=2.8 ％＜10 ％，应按等跨来考虑，9 跨按5 跨计算。

其计算简图如图2（b）所示。

图 2 连续板的构造及计算简图2.荷载计算:在垂直于次梁的方向取1m宽的板带作为板的计算单元。

永久荷载：100mm厚钢筋混凝土板自重25×1.0×0.1=2。

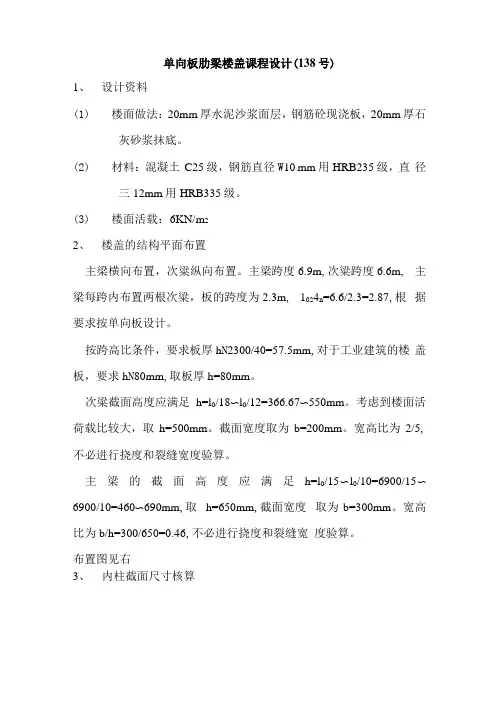

单向板肋梁楼盖课程设计(138号)1、设计资料(1)楼面做法：20mm厚水泥沙浆面层，钢筋砼现浇板，20mm 厚石灰砂浆抹底。

(2)材料：混凝土C25级，钢筋直径W10 mm用HRB235级，直径三12mm用HRB335级。

(3)楼面活载：6KN/m22、楼盖的结构平面布置主梁横向布置，次粱纵向布置。

主梁跨度6.9m,次粱跨度6.6m, 主梁每跨内布置两根次粱，板的跨度为2.3m, 1024n=6.6/2.3=2.87,根据要求按单向板设计。

按跨高比条件，要求板厚h N2300/40=57.5mm,对于工业建筑的楼盖板，要求h N80mm,取板厚h=80mm。

次粱截面高度应满足h=l0/18〜l0/12=366.67〜550mm。

考虑到楼面活荷载比较大，取h=500mm。

截面宽度取为b=200mm。

宽高比为2/5, 不必进行挠度和裂缝宽度验算。

主梁的截面高度应满足h=l0/15〜l0/10=6900/15〜6900/10=460〜690mm,取h=650mm,截面宽度取为b=300mm。

宽高比为b/h=300/650=0.46,不必进行挠度和裂缝宽度验算。

布置图见右3、内柱截面尺寸核算300=b主=300>b次=20°, 1。

侯45°。

/3°°=15<25，可用4、板的设计(1)荷载板的恒荷载标准值：20mm厚水泥沙浆80mm厚钢筋砼楼板20mm厚石灰沙浆小计0.02 X 24=0.48 KN/m2 0.08 X 25=2KN/m2 0.02X17=0.34KN/m22.82KN/m2板的活荷载标准值：6KN/m2恒荷载分项系数取1.2；因楼面活荷载标准值大于4KN/m2,所以活荷载分项系数应取1.3。

于是板的恒荷载设计值g=2.82X 1. 2=3. 384KN/m2活荷载设计值q=6X1. 3=7.8KN/m2荷载总设计值g+q=11.184KN/m2,近似取为11. 2KN/m2(2)计算简图次粱截面为200mm X500mm,现浇板在墙上的支承长度120mm,按内力重分布设计，板的计算跨度：边跨l0=l n+h/2=2300 —100—120+80/2=2120mm中间跨l0= 1n=2300—200=2100mm,因跨度相差小于10%,可按等跨连续板计算。

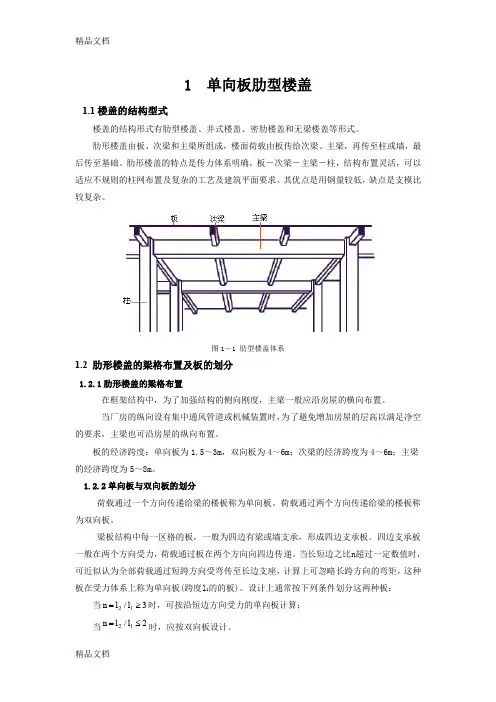

1 单向板肋型楼盖1.1楼盖的结构型式楼盖的结构形式有肋型楼盖、井式楼盖、密肋楼盖和无梁楼盖等形式。

肋形楼盖由板、次梁和主梁所组成，楼面荷载由板传给次梁、主梁，再传至柱或墙，最后传至基础。

肋形楼盖的特点是传力体系明确，板－次梁－主梁－柱，结构布置灵活，可以适应不规则的柱网布置及复杂的工艺及建筑平面要求。

其优点是用钢量较低，缺点是支模比较复杂。

图1－1 肋型楼盖体系1.2 肋形楼盖的梁格布置及板的划分1.2.1肋形楼盖的梁格布置在框架结构中，为了加强结构的侧向刚度，主梁一般应沿房屋的横向布置。

当厂房的纵向设有集中通风管道或机械装置时，为了避免增加房屋的层高以满足净空的要求，主梁也可沿房屋的纵向布置。

板的经济跨度：单向板为1.5～3m ，双向板为4～6m ；次梁的经济跨度为4～6m ；主梁的经济跨度为5～8m 。

1.2.2单向板与双向板的划分荷载通过一个方向传递给梁的楼板称为单向板。

荷载通过两个方向传递给梁的楼板称为双向板。

梁板结构中每一区格的板，一般为四边有梁或墙支承，形成四边支承板。

四边支承板一般在两个方向受力，荷载通过板在两个方向向四边传递。

当长短边之比n 超过一定数值时，可近似认为全部荷载通过短跨方向受弯传至长边支座，计算上可忽略长跨方向的弯矩，这种板在受力体系上称为单向板(跨度l 1的的板)。

设计上通常按下列条件划分这两种板： 当3/12≥=l l n 时，可按沿短边方向受力的单向板计算；当2/12≤=l l n 时，应按双向板设计。

当32<<n 时，宜按双向板设计；当按沿短边方向受力的单向板计算时， 应沿长边方向布置足够数量的构造钢筋。

1.3 钢筋混凝土连续梁的内力计算理论肋型楼盖中的板和次梁大多分别支承于次梁及主梁上。

计算时一般将他们视为典型铰支座，板和次梁视为多跨连续梁。

主梁支承在砖墙上的，也视其为铰支座，当主梁支承在钢筋混凝土柱上时，根据柱与主梁的刚度比确定支承，当主梁与柱的线刚度比大于5时，按铰支座考虑，主梁可简化为连续梁来分析。
