SYN3301型高稳晶振频率标准

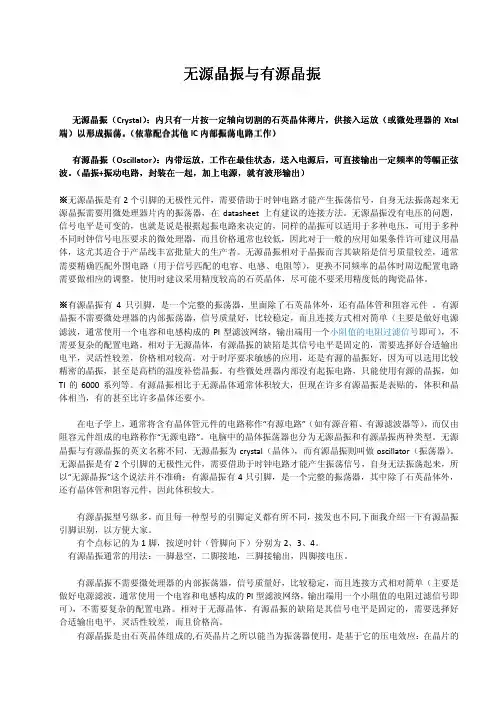

无源晶振无源晶振与与有源晶振无源晶振无源晶振（（Crystal ：）：内只有一片按一定轴向切割的石英晶体薄片内只有一片按一定轴向切割的石英晶体薄片内只有一片按一定轴向切割的石英晶体薄片，，供接入运放供接入运放（（或微处理器的Xtal 端）以形成振荡以形成振荡。

（（依靠配合其他依靠配合其他IC 内部振荡电路工作内部振荡电路工作））有源晶振有源晶振（（Oscillator ）：：内带运放内带运放内带运放，，工作在最佳状态工作在最佳状态，，送入电源后送入电源后，，可直接输出一定频率的等可直接输出一定频率的等幅幅正弦波（。

（晶振晶振+振动电路振动电路，，封装在一起封装在一起，，加上电源加上电源，，就有波形输出就有波形输出））※无源晶振是有2个引脚的无极性元件，需要借助于时钟电路才能产生振荡信号，自身无法振荡起来无源晶振需要用微处理器片内的振荡器，在datasheet 上有建议的连接方法。

无源晶振没有电压的问题，信号电平是可变的，也就是说是根据起振电路来决定的，同样的晶振可以适用于多种电压，可用于多种不同时钟信号电压要求的微处理器，而且价格通常也较低，因此对于一般的应用如果条件许可建议用晶体，这尤其适合于产品线丰富批量大的生产者。

无源晶振相对于晶振而言其缺陷是信号质量较差，通常需要精确匹配外围电路（用于信号匹配的电容、电感、电阻等），更换不同频率的晶体时周边配置电路需要做相应的调整。

使用时建议采用精度较高的石英晶体，尽可能不要采用精度低的陶瓷晶体。

※有源晶振有4只引脚，是一个完整的振荡器，里面除了石英晶体外，还有晶体管和阻容元件 。

有源晶振不需要微处理器的内部振荡器，信号质量好，比较稳定，而且连接方式相对简单（主要是做好电源滤波，通常使用一个电容和电感构成的PI 型滤波网络，输出端用一个小阻值的电阻过滤信号即可），不需要复杂的配置电路。

相对于无源晶体，有源晶振的缺陷是其信号电平是固定的，需要选择好合适输出电平，灵活性较差，价格相对较高。

晶振每个晶振都会有它的参数中心频率:？？ Hz。

晶振的频率稳定度:?? PPN。

温度对晶振频率的影响这个数字越大晶振就越稳定可调范围:?? PPM。

晶振频率的可调范围这个数字越大那晶振频率的可调范围就越小负载电容:?? PF。

晶振在中心频率下所要求的电容值谐振电阻:？?欧姆。

晶振的交流电阻震荡方式:基频和泛音。

基频的震荡方式一般都不会高于25MHz。

如果要更高的频率就可以用泛音晶振。

泛音的次数一般是单数如3次泛音5次泛音7次泛音当晶振接到震荡电路上在震荡电路所引入的电容不符合晶振的负载电容的容量要求时震荡电路所出的频率就会和晶振所标的频率不同例如:一个4.0000MHz +-20PPM负载电容是16PF的晶振当负载电容是10PF时震荡电路所出的频率就可能会是 4.0003MHz当负载电容是20PF时震荡电路所出的频率就可能会是 3.9997MHz晶振负载电容有2种接法1并联在晶振上2串联在晶振上第2种比较常用2个脚都接一个电容对交流地在一些对频率精度要求高的电路上如PLL的基准等。

就是并多个可调电容来微调频率的如果对频率精度要求不高就用固定电容就行了晶振的分类根据晶振的功能和实现技术的不同，可以将晶振分为以下四类：1恒温晶体振荡器（以下简称OCXO这类型晶振对温度稳定性的解决方案采用了恒温槽技术，将晶体置于恒温槽内，通过设置恒温工作点，使槽体保持恒温状态，在一定范围内不受外界温度影响，达到稳定输出频率的效果。

这类晶振主要用于各种类型的通信设备，包括交换机、SDH 传输设备、移动通信直放机、GPS接收机、电台、数字电视及军工设备等领域。

根据用户需要，该类型晶振可以带压控引脚。

OCXO的工作原理如下图3所示：图3恒温晶体振荡器原理框图OCXO的主要优点是，由于采用了恒温槽技术，频率温度特性在所有类型晶振中是最好的，由于电路设计精密，其短稳和相位噪声都较好。

主要缺点是功耗大、体积大，需要5分钟左右的加热时间才能正常工作等。

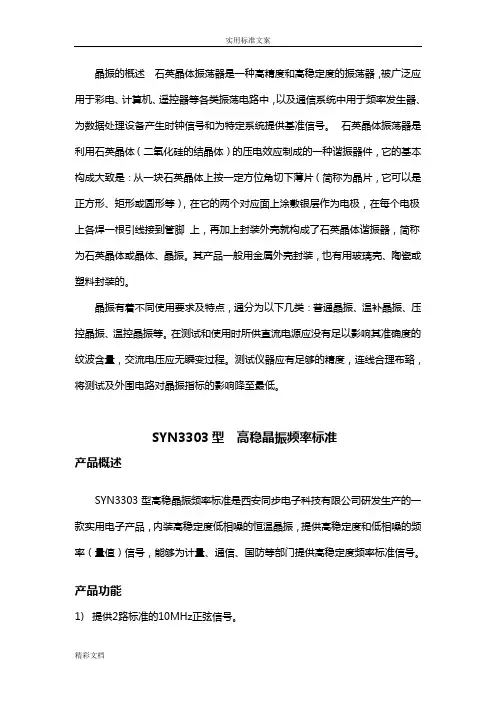

晶振的概述石英晶体振荡器是一种高精度和高稳定度的振荡器，被广泛应用于彩电、计算机、遥控器等各类振荡电路中，以及通信系统中用于频率发生器、为数据处理设备产生时钟信号和为特定系统提供基准信号。

石英晶体振荡器是利用石英晶体（二氧化硅的结晶体）的压电效应制成的一种谐振器件，它的基本构成大致是：从一块石英晶体上按一定方位角切下薄片（简称为晶片，它可以是正方形、矩形或圆形等），在它的两个对应面上涂敷银层作为电极，在每个电极上各焊一根引线接到管脚上，再加上封装外壳就构成了石英晶体谐振器，简称为石英晶体或晶体、晶振。

其产品一般用金属外壳封装，也有用玻璃壳、陶瓷或塑料封装的。

晶振有着不同使用要求及特点，通分为以下几类：普通晶振、温补晶振、压控晶振、温控晶振等。

在测试和使用时所供直流电源应没有足以影响其准确度的纹波含量，交流电压应无瞬变过程。

测试仪器应有足够的精度，连线合理布臵，将测试及外围电路对晶振指标的影响降至最低。

SYN3303型高稳晶振频率标准产品概述SYN3303型高稳晶振频率标准是西安同步电子科技有限公司研发生产的一款实用电子产品，内装高稳定度低相噪的恒温晶振，提供高稳定度和低相噪的频率（量值）信号，能够为计量、通信、国防等部门提供高稳定度频率标准信号。

产品功能1)提供2路标准的10MHz正弦信号。

产品特点a)高稳定度；b)低相噪；c)高可靠性；d)可长期连续稳定工作。

典型应用1)时频计量标准器具；2)航空航天、飞行器跟踪与测控、通信、天文、气象；3)同步广播、数字电视、单频网系统、同步采集系统；4)无线基站，网络同步。

技术指标输出信号10MHz 路数2路波形正弦频率准确度±5E-10（出厂时设置）物理接口BNC频率稳定度≤5E-13/1s相位噪声≤-115dBc/Hz(1Hz)≤-130dBc/Hz(10Hz)≤-140dBc/Hz(100Hz)≤-155dBc/Hz(1kHz)≤-155dBc/Hz(10kHz) 谐波≤-40dBc采用高精度GPS授时信号驯服校频技术调节高稳晶振的频率,能够提高晶振的准确度和长期稳定性,同时输出同步于GPS系统的时间同步信号。

其中，CS 为晶体两个管 为 管脚间的寄生 电容（Shunt t Capacitance e）
8
All rights reserved, NO Spreading without Authorization
当 R1、L1、C1 串联支路 路发生谐振的 的频率即串联 联谐振频率（Fr） ，此时容 容抗与感抗相互抵 路相当于只有 有等效串联电 阻 R1。 消，因此，支路
3
All rights reserved, NO Spreading without Authorization
并联型振荡 荡器电路如下 下图所示， 这种 种形式读者可 可能见得更多 多些， 一般单 单片机都会有 有这样 的电 电路。晶振的 的两个引脚与芯片（如单片 片机）内部的 的反相器相连 连接，再结合 合外部的匹配 配电容 CL1、CL2、R1、R2 R ，组成一个 个皮尔斯振荡 荡器（Pierce oscillator）
Au uthor: Jackie Lo ong
晶振 振参数详 详解
晶振是石英 英晶体谐振器 器（quartz cry ystal oscillator r）的简称，也称有源晶 振，它能够产 产生 中央 央处理器（CP PU）执行指令 令所必须的时 时钟频率信号 号，CPU 一切 切指令的执行 行都是建立在 在这个 基础 础上的，时钟 钟信号频率越 越高，通常 CP PU 的运行速 速度也就越快。 只要是包含 含 CPU 的电子 子产品，都至 至少包含一个 个时钟源，就算 算外面看不到 到实际的晶振 振电 路，也是在芯片 片内部被集成 成，它被称为 CPU 的心脏 脏。 如下图所示 示的有源晶振 振， 在外部施加 加适当的电压 压后， 就可以 以输出预先设 设置好的周期性时 钟信 信号，
