抗紫外线剂概述.doc

功能性及智能型纺织品服装发展动向卢润秋中国纺织工程学会学术委员会副主任原载：第八届印染后整理论文集；1-【摘要】：文章简要介绍了功能性及智能型纺织品服装发展动向高新功能纺织产品开发是提高纺织产品档次，提高产品附加价值和改变经济增长方式的重要手段之一。

这几年，先进发达国家和地区逐步放弃了纺织业的粗加工产品，从那些消耗资源、能源多，环保压力重、污杂严重、技术含量低、用工多而经济效益不高的行业和产品中退出，充分利用其自身的人才、技术创新、管理、服务、营销、品牌等优势占领着中高档市场。

在纺织业中，高新、高科技功能性纺织产品是他们看好的目标之一，发展很快。

本文把我了解的情况给大家做一个简要的介绍。

1.全球功能性纺织产品发展趋势：1.1 多样化：各种不同新的功能性产品不断的研发出来。

1.2 多功能化：一种纺织品不仅具有一项功能，而是同时具有多项功能，例如防绉同时也具有防污或易去污，甚至还包括抗紫外等功能。

1.3 耐久性/牢度增加：纺织品在整理加工的耐久性与坚牢度方面，如染色牢度、日光坚牢度、水洗牢度、干湿摩擦牢度等方面，随着生活水平的提高和对人体健康安全保护等要求愈来愈高，要求的标准也愈来愈高。

1.4 符合环保标准：功能性纺织品除了达到功能指标外，愈来愈需要符合环保标准。

1.5 具品质标准与认证，显示其标准程度愈来愈明确，且认证的方法与测试的方法也愈来愈明确。

1.6 与成品运用结合：例如“特氟隆”(Teflon)用在雨衣所要求的拨水标准和用在家俱布有所不同，因此，与成品相结合，其效果的发挥才能够达到极致。

2. 主要加工：2.1 特氟隆(Teflon)加工：为了1990年Ciba与Dupont全球策略联盟，Ciba主要负责药剂的销售与技术服务，Dupont则负责品牌行销，整体市场行销与吊牌服务，主要分为三大种类，Teflon(Dupont超拨水)，Teflon HT具极强大的抗污抗垢抗麈性，强调超耐久性，通常20次水洗以上仍需拨水100次，耐50次水洗以上的高科技成品，如无麈衣、手术用衣等，又如TeflonrSR具易去污效果，污垢容易上，也容易除去，如易清洗足球运动员在草皮上叶绿素沾污及女士服装上化妆品污垢等。

防紫外线整理剂HTUV150Anti-ultraviolet rays finishing agent HTUV150 使用方法根据织物的品种和加工设备可以采用浸轧、浸渍、冷轧堆及印花工艺。

HTUV150可单独用于全漂织物，也可与阴离子染料（活性、直接、酸性）同时染色或印花，工艺条件与使用的染料相同。

一般用量为1～4%（o.w.f）。

实际用量依加工工艺和被处理物之种类、形态、组织、密度及加工目的的不同而异，使用前必须进行试验。

纤维素纤维织物的使用方法如下：一、浸轧工艺：1．工艺配方：防紫外线整理剂HTUV150 10～40g/L纯碱 4～8g/L2．工艺流程：浸轧防紫外线溶液（轧余率70～80%）烘干（80～100℃）汽蒸（饱和蒸汽100～105℃×60～90秒）或焙烘（130℃×2～3min）冷水洗3．化料操作:为避免HTUV150过早水解，保证浸轧液的稳定性，应先将水和HTUV150加入化料槽，临用前再加入已溶解的纯碱。

二、浸渍工艺(可与染料同浴进行):1．工艺配方:防紫外线整理剂HTUV150 1～4%（o.w.f）元明粉或食盐 20～40g/L纯碱 4～6%（o.w.f）浴比 1:10～152．工艺流程:从室温到80℃，每分钟升温1～2℃，在70～80℃，处理30～40min，热水洗，最后冷水洗。

说明:1．HTUV150与染色同浴时，可能存在染料竞染问题，对于中深色纺织品建议在染色之后用HTUV150处理。

2．UPF值受到纤维的品种、纤度、截断面和织物的种类、规格等以及紫外线吸收剂的用量等影响。

所选用的织物需满足一定的物理参数才能保证对紫外线有足够的屏蔽作用。

为最大限度减少阳光穿透织物而照射皮肤，孔隙度（单位面积孔隙的数量）应小于2%。

使用前必须进行试验。

Herst质量吊牌：通过简单的协议，并且整理织物符合Herst的标准，您就可得到使用Herst质量吊牌的授权。

请您索取Herst的质量吊牌协议文件。

纳米抗紫外线整理剂本品以耐光稳定剂为基料，采用纳米微囊包封技术，制备微粒尺寸20~80nm的稳定耐日晒牢度增进剂（VK-TN01）整理剂。

通过焙固法将光稳定剂以纳米微粒形式进入纤维内部并固着在纤维上，使织物具有优良的抗紫外线性能。

本品经过处理后，紫外线的透过率可控制在3%以内.染色物的日晒色牢度比未采用纳米处理的产品提高1—2级，达到功能性高档纺织品的要求。

本品为非离子性产品，对织物的色光，亲水性，手感等无不良影响，不会发生泛黄、疏水、手感变硬等问题。

1、化学组份：耐光稳定剂、聚合物、稳定剂等。

2、离子性：非离子。

3、PH值：6.5~7.0（100%原液）4、外观：略带蓝光的乳白色溶液。

5、溶解性：室温下易溶于水。

6、粘度：3.0－3.5 mpa·s（室温下）应用特性1、作为日晒牢度增进剂（VK-TN01）使用：使染色物的日晒色牢度提高1—1.5级，满足一些对耐温牢度要求高的客户需要。

2、功能性抗紫外线整理剂（VK-TN01）使用：可使织物成为具有优良抗紫外线性能的功能性纺织品，提升纺织品的附加价值，紫外线的透射率可以控制在3%以内。

3、可以和其它离子或非离子性的整理剂拼混使用，获得多项效能。

4、本品以纳米微粒进入纤维内部或固着于纤维表面，通过焙固可获得耐久性的功能。

使用方法1、日晒增进剂。

用量：浅色： 20~30g/L浸轧或3~4% o.w.f.浸渍。

中深色：10~20g/L浸轧或2~3% o.w.f.浸渍。

工艺：浸轧：一浸一轧（二浸二轧）（室温）→烘干→定型（焙固）160℃×30″或 140℃×1′。

浸渍：溶比：1：10~30；温度50℃×30分钟→脱水→烘干→定型（同上）2、抗紫外线整理剂用量：浸轧：20~30g/L浸渍：2~4% o.w.f工艺：同前3、对于T/C. T. T/R 等织物应酌情增加用量10~15%。

抗紫外线整理概述近年来人们对日光有了比较全面的认识。

以往的观点是多晒阳光可以促进健康，现在却被告之，赖以抵挡日光中强烈紫外线辐射的地球表面臭氧层日益变薄，皮肤癌和白内障的发病率将在北半球高海拔地区和南半球低海拔地区增加。

例如澳大利亚就是目前世界上皮肤癌高发区。

凡是白种人居住区域皮肤癌发病率都在递增，事实也说明皮肤白皙的人受紫外线的威胁更大。

因此纺织品的防紫外线整理引人注目，这种整理主要在天然纤维品种上进行，对于化学纤维则在纺丝过程中进行处理，当然也可以在织物上进行整理。

最近研究表明：臭氧每受到１％的破坏，抵达地球表面的有害紫外线将增加２％左右，皮肤癌的发病率将增加４％左右。

此外，臭氧层遭到破坏还可引起人类免疫功能下降，损伤皮肤基因。

因此本项整理将日益显得重要。

紫外线的危害紫外线按波长可分为三段，320～400nm为紫外线Ａ段（ＵＶ－Ａ），280～320nm 为紫外线Ｂ段（ＵＶ－Ｂ），及200～280nm为紫外线Ｃ段（ＵＶ－Ｃ）。

此外还有10～200nm的远紫外线，或称真空紫外线。

其中ＵＶ－Ｃ被臭氧层吸收难以到达地面。

ＵＶ－Ｂ能量大，能导致真皮血管扩张红肿，出现水泡，产生晒伤。

ＵＶ－Ａ会引起肌肤变黑，造成皮肤干皱。

皮肤晒黑主要是人体抵御日光破坏造成的，但这个过程本身在某些人身上会导致癌变。

具体情况是紫外线能使细胞核中的脱氧核糖核酸（ＤＮＡ）损伤形成碎片。

当皮肤内的细胞受到损伤，细胞核就会释放修复性的物质——酶，酶能有助于产生新的ＤＮＡ，以替换被损形成的碎片，然而被损的碎片和酶会刺激黑色素细胞产生黑色素。

如果超过修复能力会使皮肤致癌。

紫外线对人们的危害在于它对皮肤具有透过性。

波长较长的ＵＶ－Ａ比ＵＶ－Ｂ透过皮肤量大，对人危害最大。

因为超短紫外线ＵＶ－C能被臭氧层所吸收，再加上各种气体、云雾、尘埃等的散射，使得小于280nm的电磁波无法到达地面，ＵＶ－Ｂ也只有一半能到达地面。

根据资料统计：皮肤角质层可吸收紫外线照射量的60％～80％，表皮层可吸收6％～18％，真皮层可吸收10％～20％。

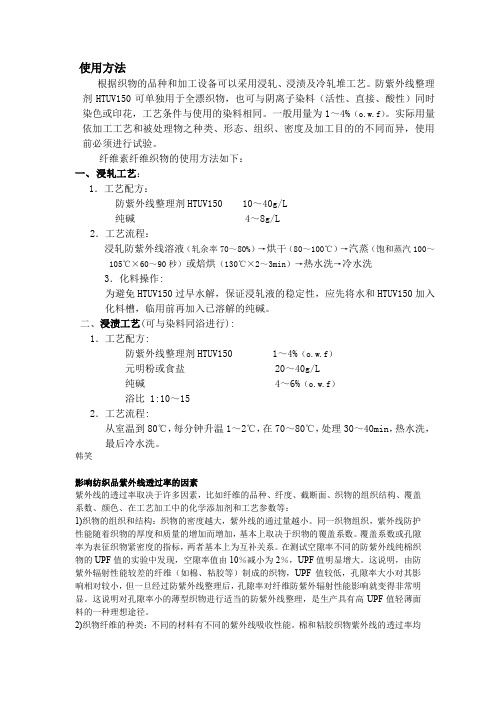

使用方法根据织物的品种和加工设备可以采用浸轧、浸渍及冷轧堆工艺。

防紫外线整理剂HTUV150可单独用于全漂织物，也可与阴离子染料（活性、直接、酸性）同时染色或印花，工艺条件与使用的染料相同。

一般用量为1～4%（o.w.f）。

实际用量依加工工艺和被处理物之种类、形态、组织、密度及加工目的的不同而异，使用前必须进行试验。

纤维素纤维织物的使用方法如下：一、浸轧工艺：1．工艺配方：防紫外线整理剂HTUV150 10～40g/L纯碱 4～8g/L2．工艺流程：浸轧防紫外线溶液（轧余率70～80%）→烘干（80～100℃）→汽蒸（饱和蒸汽100～105℃×60～90秒）或焙烘（130℃×2～3min）→热水洗→冷水洗3．化料操作:为避免HTUV150过早水解，保证浸轧液的稳定性，应先将水和HTUV150加入化料槽，临用前再加入已溶解的纯碱。

二、浸渍工艺(可与染料同浴进行):1．工艺配方:防紫外线整理剂HTUV150 1～4%（o.w.f）元明粉或食盐 20～40g/L纯碱 4～6%（o.w.f）浴比 1:10～152．工艺流程:从室温到80℃，每分钟升温1～2℃，在70～80℃，处理30～40min，热水洗，最后冷水洗。

韩笑影响纺织品紫外线透过率的因素紫外线的透过率取决于许多因素，比如纤维的品种、纤度、截断面、织物的组织结构、覆盖系数、颜色、在工艺加工中的化学添加剂和工艺参数等：1)织物的组织和结构：织物的密度越大，紫外线的通过量越小。

同一织物组织，紫外线防护性能随着织物的厚度和质量的增加而增加，基本上取决于织物的覆盖系数。

覆盖系数或孔隙率为表征织物紧密度的指标，两者基本上为互补关系。

在测试空隙率不同的防紫外线纯棉织物的UPF值的实验中发现，空隙率值由10％减小为2％，UPF值明显增大。

这说明，由防紫外辐射性能较差的纤维（如棉、粘胶等）制成的织物，UPF值较低，孔隙率大小对其影响相对较小，但一旦经过防紫外线整理后，孔隙率对纤维防紫外辐射性能影响就变得非常明显。

抗紫外线助剂主要成分（一）防紫外线剂：防紫外线剂主要通过吸收、反射或转化紫外线辐射来保护材料。

最常见的防紫外线剂有：1.垂直吸收剂：这种剂能够吸收波长在280纳米至400纳米之间的紫外线辐射，具有较宽的吸收光谱范围。

常用的垂直吸收剂有苯二酮、苯酚、苯酚酮等。

2.添加吸收剂：这种剂在制备过程中能够被材料吸收并发生化学反应，将紫外线辐射转化为热能。

常用的添加吸收剂有铁氰化钾、光硬化剂等。

3.反射剂：这种剂能够反射紫外线辐射，降低其对材料的损害。

常用的反射剂有钛白粉、铝粉等。

（二）光稳定剂：光稳定剂是一类能够抑制材料在紫外线照射下产生光化学反应的添加剂。

光稳定剂主要有纳米化学稳定剂和经典光稳定剂两类。

1.纳米化学稳定剂：这种剂主要是通过纳米技术制备的颗粒，能够吸收和分散紫外线辐射，并将其转化为无害的能量。

其主要成分包括氧化锌纳米颗粒、二氧化钛纳米颗粒等。

2.经典光稳定剂：这种剂能够通过分散剂的作用将紫外线辐射分散在材料中，阻止光聚合反应的发生。

常用的经典光稳定剂有苄基二氯乙酸酯、苯乙烯二氯乙酸酯等。

（三）吸收剂：吸收剂是一类能够吸收紫外线辐射的添加剂。

它们通过对紫外线辐射的吸收使用能将其转化为热能，保护材料不受紫外线辐射的损害。

常用的吸收剂有有机吸收剂和无机吸收剂。

1.有机吸收剂：这种剂主要由有机化合物组成，能够吸收紫外线辐射。

常用的有机吸收剂有苄酚、苯酚、苯酚酮等。

2.无机吸收剂：这种剂主要由无机化合物组成，能够吸收紫外线辐射。

常用的无机吸收剂有钛酸酯等。

总结起来，抗紫外线助剂主要有防紫外线剂、光稳定剂和吸收剂等成分。

它们通过吸收、反射或转化紫外线辐射，保护材料不受紫外线的损害，延长其使用寿命和外观。

不同的材料和应用领域对抗紫外线助剂的要求不同，因此具体的配方和成分选择需根据实际情况加以考虑。

抗紫外线整理概述近年来人们对日光有了比较全面的认识。

以往的观点是多晒阳光可以促进健康，现在却被告之，赖以抵挡日光中强烈紫外线辐射的地球表面臭氧层日益变薄，皮肤癌和白内障的发病率将在北半球高海拔地区和南半球低海拔地区增加。

例如澳大利亚就是目前世界上皮肤癌高发区。

凡是白种人居住区域皮肤癌发病率都在递增，事实也说明皮肤白皙的人受紫外线的威胁更大。

因此纺织品的防紫外线整理引人注目，这种整理主要在天然纤维品种上进行，对于化学纤维则在纺丝过程中进行处理，当然也可以在织物上进行整理。

最近研究表明：臭氧每受到１％的破坏，抵达地球表面的有害紫外线将增加２％左右，皮肤癌的发病率将增加４％左右。

此外，臭氧层遭到破坏还可引起人类免疫功能下降，损伤皮肤基因。

因此本项整理将日益显得重要。

紫外线的危害紫外线按波长可分为三段，320～400nm为紫外线Ａ段（ＵＶ－Ａ），280～320nm 为紫外线Ｂ段（ＵＶ－Ｂ），及200～280nm为紫外线Ｃ段（ＵＶ－Ｃ）。

此外还有10～200nm的远紫外线，或称真空紫外线。

其中ＵＶ－Ｃ被臭氧层吸收难以到达地面。

ＵＶ－Ｂ能量大，能导致真皮血管扩张红肿，出现水泡，产生晒伤。

ＵＶ－Ａ会引起肌肤变黑，造成皮肤干皱。

皮肤晒黑主要是人体抵御日光破坏造成的，但这个过程本身在某些人身上会导致癌变。

具体情况是紫外线能使细胞核中的脱氧核糖核酸（ＤＮＡ）损伤形成碎片。

当皮肤内的细胞受到损伤，细胞核就会释放修复性的物质——酶，酶能有助于产生新的ＤＮＡ，以替换被损形成的碎片，然而被损的碎片和酶会刺激黑色素细胞产生黑色素。

如果超过修复能力会使皮肤致癌。

紫外线对人们的危害在于它对皮肤具有透过性。

波长较长的ＵＶ－Ａ比ＵＶ－Ｂ透过皮肤量大，对人危害最大。

因为超短紫外线ＵＶ－C能被臭氧层所吸收，再加上各种气体、云雾、尘埃等的散射，使得小于280nm的电磁波无法到达地面，ＵＶ－Ｂ也只有一半能到达地面。

根据资料统计：皮肤角质层可吸收紫外线照射量的60％～80％，表皮层可吸收6％～18％，真皮层可吸收10％～20％。

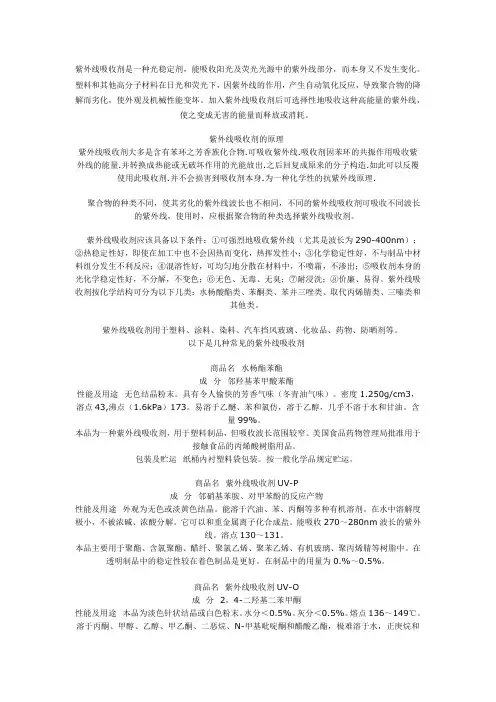

紫外线吸收剂是一种光稳定剂，能吸收阳光及荧光光源中的紫外线部分，而本身又不发生变化。

塑料和其他高分子材料在日光和荧光下，因紫外线的作用，产生自动氧化反应，导致聚合物的降解而劣化，使外观及机械性能变坏。

加入紫外线吸收剂后可选择性地吸收这种高能量的紫外线，使之变成无害的能量而释放或消耗。

紫外线吸收剂的原理紫外线吸收剂大多是含有苯环之芳香族化合物.可吸收紫外线.吸收剂因苯环的共振作用吸收紫外线的能量.并转换成热能或无破坏作用的光能放出.之后回复成原来的分子构造.如此可以反覆使用此吸收剂.并不会损害到吸收剂本身.为一种化学性的抗紫外线原理.聚合物的种类不同，使其劣化的紫外线波长也不相同，不同的紫外线吸收剂可吸收不同波长的紫外线，使用时，应根据聚合物的种类选择紫外线吸收剂。

紫外线吸收剂应该具备以下条件：①可强烈地吸收紫外线（尤其是波长为290-400nm）；②热稳定性好，即使在加工中也不会因热而变化，热挥发性小；③化学稳定性好，不与制品中材料组分发生不利反应；④混溶性好，可均匀地分散在材料中，不喷霜，不渗出；⑤吸收剂本身的光化学稳定性好，不分解，不变色；⑥无色、无毒、无臭；⑦耐浸洗；⑧价廉、易得。

紫外线吸收剂按化学结构可分为以下几类：水杨酸酯类、苯酮类、苯并三唑类、取代丙烯腈类、三嗪类和其他类。

紫外线吸收剂用于塑料、涂料、染料、汽车挡风玻璃、化妆品、药物、防晒剂等。

以下是几种常见的紫外线吸收剂商品名水杨酯苯酯成分邻羟基苯甲酸苯酯性能及用途无色结晶粉末。

具有令人愉快的芳香气味（冬青油气味）。

密度1.250g/cm3，溶点43,沸点（1.6kPa）173。

易溶于乙醚、苯和氯仿，溶于乙醇，几乎不溶于水和甘油。

含量99%。

本品为一种紫外线吸收剂，用于塑料制品，但吸收波长范围较窄。

美国食品药物管理局批准用于接触食品的丙烯酸树脂用品。

包装及贮运纸桶内衬塑料袋包装。

按一般化学品规定贮运。

商品名紫外线吸收剂UV-P成分邻硝基苯胺、对甲苯酚的反应产物性能及用途外观为无色或淡黄色结晶。

纺织品抗紫外线整理剂DP—UV新品介招精细与专用化学品2001年第20期纺织品抗紫外线整理剂DP—UV上海市印染技术研究所唐增荣摘要上海印染技术研究所筛选了各类紫外线吸收剂经分散,乳化,稳定,复配,开发出抗紫外线整理剂DP.uv.用其处理的织物紫外线屏蔽率在85%以上,该产品使用方便,无毒,长期使用不变色,市场价格约49元/,于日本进口产品价格.关键词外线吸收剂织物整理剂DP-uVTextileUltravioletScreeningFini.~hingAgentDP-UVTangZengrongAbstractShah曲aiDyeingandPrintingTechnicalResearchInstitutescreenedallkindsofultravioletabsorben tsto developtextileultravioletscreeningfinishingagentthroughdispersion,emulsification,stab ilizingandbuildingUltravioletscreeningrateofthetextiletreatedbyDP-UVisabove85%Thisproductionischaracterizedby easyUSe./ion?toxicity.notchangingcolorforusingⅡlongtime.Theprice0fDP?UVislowerthanimportedoglesfromJapan.whichisabout49 yuan/kgKeyWOrdsultravioletabsorbent,textilefinishingagent,DP?UV1影响纺织品抗紫外线辐射性能的因素究纺织品抗紫外线辐射的性能要考虑各种因I素:纤维种类,织物结构(厚度,重量,紧密度),织物表面状态等.在使用过程中,洗涤,雨淋,磨擦,风吹等都影响纺织品抗紫外线辐射的实效. 1.1纤维种类对抗紫外线辐射的影响各种不同纤维对紫外线的吸收能力完全不同,而且同一种纤维对不同波长的紫外线有不同的透过率.例如聚酯纤维对波长在310～320nm和355—375llm间的紫外线透过率有急剧增大的趋势;聚酯纤维和羊毛纤维对紫外辐射的透过率较低;棉纤维和粘胶纤维对紫外辐射的透过率较高;埃斯摩(ESMO)纤维是经特种紫外防护处理过的,因此其紫外线透过率很低.1.2织物厚度对抗紫外线辐射的影响同一种纤维织物越厚,其抗紫外线辐射的性能越好,特别是未经处理的织物其厚度和防晒系数SPF(VPF)值关系很密切.而经过抗紫外线整理剂处理后,织物在很薄时其SPF(VPF)值已大大提高,增加厚度SPF(VPF)值不会明显增大.1,3织鞠紧密度对抗紫外线辐射的影响织物的紧密度可以用覆盖系数或孔晾率来表26示,两者基本上呈互补关系,即覆盖系数(C)=1一孔隙率(P).覆盖系数可用紧密度理论值来表示,如果纤维的抗紫外辐射性能特别好,织物又相当厚,则SPF(VPF)值的假想极大值可看作是1/P.棉纤维未经抗紫外线整理剂处理时,对于织物的各种孔晾率(P)相应的SPF(VPF)值都很低,经UVA-2整理剂处理后,孔晾率P值如由10%减小为2%,则SPF(UPF)值可提高5倍左右.1.4织物重量对抗紫外线辐射的影响织物的重量是厚度和紧密度的综合反映,不仅比较直观,而且容易获得正确的数值,因此研究织物重量与SPF(VPF)值的关系也比较实用,经研究统计,各种纤维的织物重量与SPF(VPF)值都明显呈正比关系.1.5织韧色泽对抗紫外线辐射的影响同一种纤维和同一种织物其色泽越深.紫外线辐射透过率T越小,SPF(VPF)值越大.例如涤纶织物,各种不同色泽的紫外线辐射透过率值见表1. 表1涤纶织物各种色泽的透过隼T%一～]精细与专用化学品2001年第20期1.6纺织品其它因素对抗紫外线辐射的影响纺织品的抗紫外线辐射性能一般规律为:④短纤维织物优于长丝织物;②加工丝产品优于化纤原丝产品;③细纤维织物优于粗纤维织物;④扁平异形化纤织物优于圆形截面化纤织物;⑧微纤维织物优于通常纤维织物;⑥机织物优于针织物.新品综上所述,纺织品抗紫外线辐射性能首先决定于其纤维的化学结构,即纤维种类;其次,织物的组织结构,重量,厚度,紧密度(孔隙率),纤维的粗细和形态结构对SPF值也有显着影响.表2为各种纤维及其不同结构与SPF值的关系.表2各种纤维厦其不同组织结构与SPF值的关系2纺织品抗紫外线整理剂的种类目前纺织品上应用的抗紫外线整理剂除了无机氧化物外.主要有以下几种类型:(1)金属离子螯合物无机化合物,不能与纤维发生反应,只适用于可形成螫合物的染色纤维,主要是提高染色的耐光牢度.(2)水扬酸酯类化合物如水杨酸苯酯,水杨酸4一叔基苯酯,4.4'一异丙叉双酚双水杨酸酯等.能吸收280～330ran波长的紫外线,但这类化合物由于熔点较低,易升华,吸收系数较低,并在强烈光照下会引起色变,故应用较少.(3)=苯甲酮类化合物如2,4一二羟基二苯甲酮,2,2'.二羟基.4,4'一二甲氧基二苯甲酮(德国BASF公司的UvinulD.49),2-羟基.4一甲氧基_5磺基二苯甲酮,2一羟.4一正辛氧基二苯甲酮等.由于这类化合物具有共轭结构和氢键,吸收紫外线后能转化成热能,荧光,磷光,同时产生氢键互变异构,此结构能够吸收光能而不导致链断裂,且能使光能转变成热能,在一定程度上是很稳定的;具有多个羟基,对纤维有较好的吸跗能力,是棉纤维良好的抗紫外线整理剂,但价格较贵,目前正在推广应用阶段.吸收紫外线后结构变化如下所示:oHOOHOI◇』旦◇l一OHoH0◇坚(4)苯并三唑类化合物如2一(2'.羟基-5'甲基苯基)一苯并三唑,2一(2'羟基一3'.特丁基5'一甲27新晶介招精细与专用化学品2001年第20期基苯基)-5.氯.苯并三唑(瑞士Ciba公司的Tinuvin 326),2.(3',5'.二特丁基.2'.羟基苯基)一苯并三唑等.由于这类化合物的分子结构和分散染料很近似,可采用高温高压法处理,故对涤纶纤维有较高的吸收系数.结构变化如下所示:H0"o>3抗紫外线整理剂DP—uV上海市印染技术研究所筛选了各类紫外线吸收剂,再经分数,乳化,稳定,复配后,研制成抗紫外线整理剂DP.uV.将其用于纺织品不仅能起到良好的抗紫外线效果并可使织物柔软.由于DP- uv是水溶性的,因此使用方便,并且长期使用不变色.目前其市场价格约为49元/kg.而日本进口产品是油溶性,使用不便,长期使用会泛黄.且价格高于DP-uV,约为】00元./kg.将DP.uv用于全棉织物,涤/棉府绸,全棉帐蓬织物,涤/粘中长帽子面料织物,再用紫外分光光度计在280—400nm波长内测得透射率,进行公式计算,得出的紫外线屏蔽率和整理效率见表3. 裹34种织袖用DP-uv处理前,后的紫外线屏蓝率和整理效率%ll一奎辛Iltill孽羹鬻,椎j零#骞警薯..蛘擞囊一颤,芋处理试样紫外线屏蔽率7337557g5762理后试样紫外线屏蔽率86390.5962898理效率53.968572566.84DP.uV的毒性和皮肤过敏试验DP-U~的毒性和皮肤过敏试验采取了助剂试样和整理后织物试样两部分进行,经上海医药工业研究院毒理研究室试验,其结果如下:①助剂试样的急性毒性试验采用小白鼠经口直接投喂,其LD503200—1600mg/kg,根据Oeko—Tex标准100, DP—uV对人体安全;②整理后织物试样选用了全棉针织物40'TK,经DP—uV整理后,对豚鼠进行了皮肤过敏试验和皮肤刺激试验,皮试测得织物的生理盐水提取液对豚鼠的皮肤反应平均分值为0, 28对豚鼠的皮肤致敏率也为0%,表明对皮肤过敏为阴性详见表4和表5.裹4织袖生理盐水提取液对豚■皮肤过敏反应分值__0幕商畦{i蒜■盘鹫厦摩蠢幢《0转t____■__—'裹5织袖生理盐水提取液对豚曩皮肤过敏致蕾草_-0再时僻群_tl}--%氢删_,坤舔_b4"々2b白对照组100000品组100000性对照组10100l帅100100对豚鼠的皮肤刺激试验,测得织物的生理盐水提取液对豚鼠的皮肤未见刺激反应,刺激强度分值评价为无刺激性,详见表6和表7.裹6织蜘的生理盐水提取藏对豚飘的皮肤科教反应一簿驻囊塞蠹妻I蠢鏖袄鳙期j兜臻蔫赣瓤赣l誊霉量Ii譬算I空白对照组75/55/5样品组75/55/5裹7对豚■的皮肤捌激强度评价5结论(1)抗紫外线整理剂DP?uV能适用于各种织物及各种整理工艺,经处理后的织物紫外线屏蔽率达85%以上,并且使用方便,产品稳定,为目前生产防紫外线纺织品较为理想的产品.(2)DP-uV无毒性,整理后的织物对人体皮肤无刺激性,无过敏反应.(3)目前uP—uV已在上海市印染技术研究所实现工业化生产,产量在10t/a左右.据报道,2000年悉尼奥运会参赛运动员及官员的服装均要求具有抗紫外线功能(SPF值不能低于4o),随着2008年北京申奥的成功,DP-UV以其优良的抗紫外线性能,市场前景广阔.口一.。
