海关总署归类中心归类意见：沸石浓缩转轮设备.

海关总署归类中心归类意见：沸石浓缩转轮设备.

商品描述
• 工作过程：(1)工业生产中产生的含有有害挥发性有机物的常温废气， 经过沸石转轮轮体表面的沸石吸附剂将有害挥发性有机物吸附后，可 直接排放至大气中。之后用高温气流对沸石表面进行脱附再生，其脱 附后的有害挥发性有机物得到浓缩，该浓缩气体后续进行回收或焚烧 处理。(2)在沸石轮壳体上有吸附，脱附与冷却气流的通风风口。沸石 轮在驱动马达的驱带动下转动，同一块处理区域依次通过吸附区，脱 附区与冷却区，并在相应的区域中进行吸附，脱附与冷却处理，最后 回到吸附区进行下一个循环过程。
பைடு நூலகம்
商品描述
• 工作原理：沸石在常温下对有机物有良好的吸附能力，在高温下有机 物很容易脱附再生。利用此原理对含有有害挥发性有机物常温废弃进 行吸附过滤处理。
归类要素
来源 制作或保存方法 状态
材质 功能
加工 用途
规格 包装
归类思路
• 该商品利用沸石，完成对工业废气中的有害挥发性有机物的吸附、脱 附、后期处理的相关作业后，达到对气体净化的作用，是一种气体的 净化装置。该商品符合《税则》税目84.21及其子目条文的相关描述。
进出口商品归类
之沸石浓缩转轮设备
沸石浓缩转轮设备
浓缩转轮轮体
商品描述
• 商品名称：沸石浓缩转轮设备 • 商品描述：品牌MUNTERS • 设备结构: (1)浓缩轮壳体：即外部保护结构，由铝制板材组合而成， 上面开有通风口，轴承安装支点，密封材料安装点以及马达固定位置。 (2)浓缩转轮轮体：分为框架，轴承以及蜂窝状沸石吸附模块。框架分 为铝制辐条与铝制外部轮体框架。蜂窝状沸石吸附模块是由陶瓷纤维 纸成型后的结构的表面粘附有沸石而构成。(3)驱动单元：由驱动马达 与驱动皮带构成，包括动力输入与辅助设备。

人教版(五四学制)中考复习——化学实验 课件优秀课件PPT

人教版(五四学制)中考复习——化学实验 课件优秀课件PPT

气体发生装置
固固加热型
改 进 装 置
注意！ 固液不需要加热型
二、仪器的组合及其基本操作 气体收集装置
向上排空气法
向下排空气法
排水集气法
例：现有A、B、C、D、E、F六种装置（如下图）,回答下面的问题：
⑴将实验室制取O2、、H2、和CO2、应选用的发生和收集装置填入下 表中：
制取的气体
O2
H2
CO2
中考复习——化学实验
知识梳理
一、常见的仪器及其用途
可直接加热 可间接加热
不能加热
漏斗
夹持类
试管 蒸发皿
烧杯 锥形瓶
集气瓶 水槽
漏斗
铁架台
长颈漏斗
试管夹
坩埚
圆底烧瓶
量筒
分液漏斗
坩埚钳
一、常见的仪器及其用途
二、仪器的组合及其基本操作
二、仪器的组合及其基本操作 气体发生装置
①
②
③
⑤
⑥
④
单孔
⑦
二、仪器的组合及其基本操作
发生装置
B
A
A
收集装置
C、D
C、E
D
⑵实验室做木炭还原氧化铜并检验生成的气体的实验时，应选用 装置 B 和装置 F 连接。
二、仪器的组合及其基本操作 气体收集装置——多功能瓶的使用
a
b
e
f
c
d
二、仪器的组合及其基本操作 拓展——多功能瓶的使用
洗气装置
a
bБайду номын сангаас
量气装置
三、实验设计与评价
实验设计与评价的原则：
1．实验目的明确； 2．实验方法简便，现象明显； 3．操作安全可靠； 4．推断完整严密。

水轮机概论及工作原理ppt课件

水轮机概论及工作原理ppt课件

水轮机安装高程:
水轮机安装高程是水电站厂房设计中
的控制性高程，对于不同类型、不同装置方
式的水轮机，工程上规定的安装高程位置不
同.
1. 设计制造方面： 合理选型，叶型流线设 计，表面光滑，抗空蚀钢衬(不锈钢)。
2. 工程措施：合理选择安装高程，采取防 沙、排沙措施，防止有害泥沙进入水轮机。 3. 运行方面：避开低负荷、低水头运行， 合理调度，必要时向尾水管补气。
水轮机的吸出高度
汽蚀系数 吸出高度 水轮机安装高程
汽蚀系数
动力真空的相对值
水轮机能量转换过程


从高处引水流进水轮机，通过水流与水轮 机转轮的相互作用，水流就把自己的能量 传给了水轮机。水轮机获得能量后就开始 旋转起来，把水能转换成了旋转的机械能。 由于水轮机与发电机相连，于是发电机转 子跟着水轮机一起旋转，这样水轮机就把 能量传递给了发电机，磁极旋转时，会改 变线圈中的磁通，在线圈中产生电流。 水能→机械能→电能
水轮机类型及应用水头范围
类 型
反击式 HL式
型
式
混 流 式 混流可逆式 轴流转桨式 轴流定桨式 斜 流 式 斜流可逆式
适应水头范围（m）
40～700 80～600 3～90 3～50 40～200 40～120 2～30 300～1700 20～300 5～100
ZL式
XL式 GL式
贯流转桨式
贯流定桨式 水斗式 斜击式 双击式
HS为下游水
面至叶片转
动中心的
距离 （如右图）
立轴混流式水轮机， HS为下游水面 至导叶下部底 环平面的垂 直高度(图右)
立轴斜流式水轮机，HS为下游水面至叶片 旋转 轴线与转轮 室内表面相交点 的垂 直距离 （如右图）

沸石转轮吸附浓缩

沸石转轮吸附浓缩

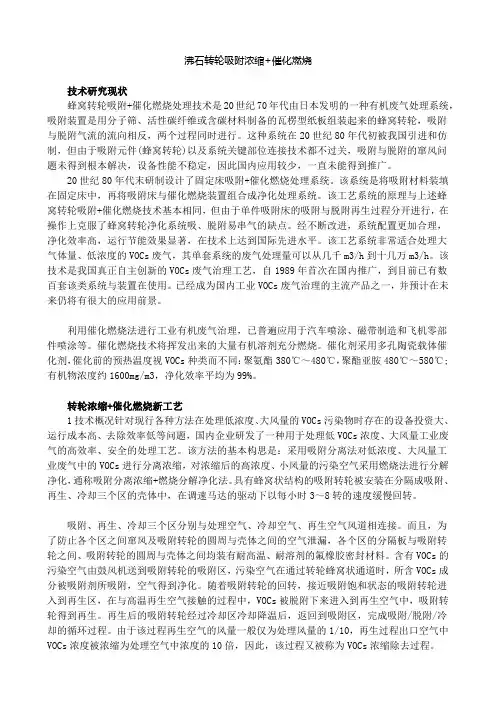

沸石转轮吸附浓缩+催化燃烧技术研究现状蜂窝转轮吸附+催化燃烧处理技术是20世纪70年代由日本发明的一种有机废气处理系统，吸附装置是用分子筛、活性碳纤维或含碳材料制备的瓦楞型纸板组装起来的蜂窝转轮，吸附与脱附气流的流向相反，两个过程同时进行。

这种系统在20世纪80年代初被我国引进和仿制，但由于吸附元件(蜂窝转轮)以及系统关键部位连接技术都不过关，吸附与脱附的窜风问题未得到根本解决，设备性能不稳定，因此国内应用较少，一直未能得到推广。

20世纪80年代末研制设计了固定床吸附+催化燃烧处理系统。

该系统是将吸附材料装填在固定床中，再将吸附床与催化燃烧装置组合成净化处理系统。

该工艺系统的原理与上述蜂窝转轮吸附+催化燃烧技术基本相同，但由于单件吸附床的吸附与脱附再生过程分开进行，在操作上克服了蜂窝转轮净化系统吸、脱附易串气的缺点。

经不断改进，系统配置更加合理，净化效率高，运行节能效果显著，在技术上达到国际先进水平。

该工艺系统非常适合处理大气体量、低浓度的VOCs废气，其单套系统的废气处理量可以从几千m3/h到十几万m3/h。

该技术是我国真正自主创新的VOCs废气治理工艺，自1989年首次在国内推广，到目前已有数百套该类系统与装置在使用。

已经成为国内工业VOCs废气治理的主流产品之一，并预计在未来仍将有很大的应用前景。

利用催化燃烧法进行工业有机废气治理，已普遍应用于汽车喷涂、磁带制造和飞机零部件喷涂等。

催化燃烧技术将挥发出来的大量有机溶剂充分燃烧。

催化剂采用多孔陶瓷载体催化剂，催化前的预热温度视VOCs种类而不同：聚氨酯380℃～480℃，聚酯亚胺480℃～580℃;有机物浓度约1600mg/m3，净化效率平均为99%。

转轮浓缩+催化燃烧新工艺1技术概况针对现行各种方法在处理低浓度、大风量的VOCs污染物时存在的设备投资大、运行成本高、去除效率低等问题，国内企业研发了一种用于处理低VOCs浓度、大风量工业废气的高效率、安全的处理工艺。

转轮除湿原理及应用ppt课件

转轮除湿原理及应用ppt课件
湿负荷是亦指空调房间的湿源向室内的散湿量，湿源包括墙门等围 护渗漏、人体、水槽表面、地面积水、洗涤洗浴、燃烧、工艺过程； 另外，湿负荷还应包括空调系统的新风和回风等等。
湿负荷计算
1 房间渗漏湿负荷 公式：Mf=Δd×K1×K2×ρ×V 式中：Mf 房间渗漏湿负荷，g
Δd 室内外空气含湿量差值，g/kg K1 房间密封性好K1=0.1，一般K1=0.2，其次K1=0.3 K2 房间体积＜400立方米时K2=1；
见图三4大家好18等焓减湿过程转轮除湿处理空气时水蒸气被吸附空气的含湿量降低空气失去潜热而得到水蒸气凝结时放出的汽化热使温度增高但焓值基本没变只是略微减少了凝结水带走的液体热空气近似按等焓减湿升温过程变化
转轮除湿技术和应用
一 转轮除湿原理
所谓除湿就是把空气中或各种气体中的水分去掉从而制造出干燥 的空气或气体。目前，在工业上常用的空气除湿的方法分为两大类： 冷却法和化学法。冷却法又分为常压冷却除湿和压缩冷凝除湿;冷冻 除湿机属于常压冷却除湿。化学法又分为湿式液体吸收式除湿和干式 固体吸收或吸附式除湿;转轮除湿机属于化学除湿法的干式动态除湿。
工艺性空调 又称恒温恒湿空调,使室内空气温度、 湿度、气流速度、洁净度等参数控制 在一定范围内,以满足生产工艺的要求。
耗冷量 空调系统运行时，单位时间内从密闭空间、房间或区域内除去的热量 总和。 单位：kW（千瓦）。
耗热量 空调系统运行时，单位时间内送入密闭空间、房间或区域内的热量总 和。 单位：kW（千瓦）。
去潜热，而得到水蒸气凝结时放出的汽化热使温度增高，但焓值基本 没变，只是略微减少了凝结水带走的液体热，空气近似按等焓减湿升 温过程变化。如图中A→D所示。
（见图三-5）
5 等温加湿过程 通过向空气喷蒸汽而实现。空气中增加水蒸气后，其焓和含湿量都

水轮机概论及工作原理ppt课件

水轮机概论及工作原理ppt课件
9～ 22叶片（固定不动）。 优点：结构紧凑，运行稳定，高效区宽广，适用高水头
小流量电站（如刘家峡）。 适用范围：H=30～ 700m，单机容量：几十kW～几十万
kW
三峡转轮
“雪亮工程"是以区（县）、乡（镇） 、村（ 社区） 三级综 治中心 为指挥 平台、 以综治 信息化 为支撑 、以网 格化管 理为基 础、以 公共安 全视频 监控联 网应用 为重点 的“群 众性治 安防控 工程” 。
“雪亮工程"是以区（县）、乡（镇） 、村（ 社区） 三级综 治中心 为指挥 平台、 以综治 信息化 为支撑 、以网 格化管 理为基 础、以 公共安 全视频 监控联 网应用 为重点 的“群 众性治 安防控 工程” 。
水轮机的牌号及装置形式
一. 型号(由三部分组成)
Ⅰ
Ⅱ
型式 型号
主轴布 引水室 置型式 型式
容积式：依靠运动元件改变 工作容积来实现能量转化 。
（2）按结构分
叶片式 ：依靠高速旋转叶片 与流体之间力的相互作用来 转换能量，又称透平机械 。
“雪亮工程"是以区（县）、乡（镇） 、村（ 社区） 三级综 治中心 为指挥 平台、 以综治 信息化 为支撑 、以网 格化管 理为基 础、以 公共安 全视频 监控联 网应用 为重点 的“群 众性治 安防控 工程” 。
4. 转轮（工作核心）——能量转换。决定水轮机的 尺寸、性能、结构。 5. 泄水部件（尾水管）—— ①回收能量；②排水至 下游。 6. 主轴——将转轮机械能传递给发电机。 7. 轴承——承受水轮机轴上的荷载（径向力和轴向 力），并传递给基础。如水轮机导轴承。
水流流动方向：
水流→蜗壳→座环→导叶→转轮→尾水管→下游
“雪亮工程"是以区（县）、乡（镇） 、村（ 社区） 三级综 治中心 为指挥 平台、 以综治 信息化 为支撑 、以网 格化管 理为基 础、以 公共安 全视频 监控联 网应用 为重点 的“群 众性治 安防控 工程” 。

9·张进(可迪尔)：筒式转轮的生产及国内应用20171129下午

浓缩转轮的生产和案例介绍
可迪尔空气技术（北京）有限公司 Calidaddelaire Technology (Beijing) Co.,Ltd.
技术方案 转轮的生产 基础 特点 部分应用案例
方案参数注意事项：
转轮的生产 基础 特点 部分应用案例
1.风量：标况风量和工况风量、初始风量和处理风量 标况风量（Nm³/h），一般是新建项目应用，设计参数。
沸石转轮+直燃炉（TO）
沸石转轮+催化燃烧炉（CO）
沸石转轮+蓄热式燃烧炉（RTO/RCO）
其它应用工艺 转轮的生产 基础 特点 部分典型应用
应用案例 转轮的生产 基础 特点 部分典型应用 多年前
富士胶片PS板印刷废气治理项目（2009） 风量： 30,000m³/h 浓度500㎎/m³ 效率：98% 排放： ＜20㎎/m³
应用案例
邮票厂（北京）
转轮的生产 基础 特点 部分典型应用
风量：20,000m³/h，浓度300㎎/m³，排放＜20㎎/m³
应用案例
维斯塔斯（天津） 风量：设计风量60000m³/h,浓度800㎎/m³，排放浓度＜20㎎/m³
转轮的生产 基础 特点 部分典型应用
验收数据：入口200PPm，出口＜5PPm，转轮效率＞99%
工况风量（m³/h），常用于改建项目（风机标牌风量），或风速仪现
场测量风量。 初始风量，风管排风量即系统进风量；转轮处理风量，包含降湿风量 或者降温后风量，即进入转轮的实际风量。 2.浓度：VOCs浓度（计算）、TOC（FID检测）
图纸设计 转轮的生产 基础 特点 部分应用案例
2.安装空间限制（影响沸石模块排列） 图纸要求注意事项： 1.检修空间（减速机的位置）

4A沸石的生产及应用图文.ppt15共19页PPT

4A沸石的生产及应用图文.ppt15
1、战鼓一响，法律无声。——英国 2、任何法律的根本；不，不成文法本 身就是 讲道理 ……法 律，也 ----即 明示道 理。— —爱·科 克
3、法律是最保险的头盔。——爱·科 克 4、一个国家如果纲纪不正，其国风一 定颓败 。—— 塞内加 5、法律不能使人人平等，但是在法律 面前人 人是平 等的。 ——波 洛克
▪
26、要使整个人生都过得舒适、愉快，这是不可能的，因为人类必须具备一种能应付逆境的态度。——卢梭
▪
27、只有把抱怨环境的心情，化为上进的力量，才是成功的保证。——罗曼·罗兰
▪
28、知之者不如好之者，好之者不如乐之者。——孔子
▪
29、勇猛、大胆和坚定的决心能够抵得上武器的Байду номын сангаас良。——达·芬奇
▪
30、意志是一个强壮的盲人，倚靠在明眼的跛子肩上。——叔本华
谢谢！
19

沸石转轮知识 ppt课件


其他品牌的沸石转轮
其他品牌的沸石转轮，是 将蜂窝基材放入沸石液槽 中反复浸泡，令沸石附着 在蜂窝基材孔隙结构表面 ，沸石含有率在50%左右 。
沸石转轮装置概述 沸石转轮的性能参数 2-- 吸附床厚度
在其他因素一定的情况下，某沸石转轮对 特定VOCs的吸附带长度（h）是一定的， 在此条件下，适当增加床厚（H），有利于 提高沸石的使用效率（η）。
SHANGHAI SHENGJIAN ENVIRONMENTAL Company 沸石转轮知识讲解
目录
1 沸石介绍
2
沸石转轮的发展历程
3
沸石转轮装置概述
4
国内外转轮技术对比
5 问答及讨论
1
沸石介绍
沸石介绍
沸石是一种多微孔硅酸盐或硅铝酸 盐晶体，由硅氧四面体或铝氧四面体通 过氧桥键相连而形成尺寸大小（通常为 0.3~2 nm）均匀的内部孔道和空腔体系 。 依靠物理吸附（范德华力），能把比其 直径小的分子吸附到孔腔的内部，可以 把极性程度不同，饱和程度不同，分子 大小不同及沸点不同的分子分离开来， 即具有“筛分”分子的作用，故又称分 子筛。
若脱附热量不足，被吸附的有机
物未被完全脱附，会使得有机物
在近吸附区残留积聚，日久会发
1
生聚合现象，进而阻塞沸石，造
成吸附效能减弱。
当在180-200℃脱附时，若系统异常
停止，无气流流通且无外加氧气供应
，废气中的VOCs成分及在转轮上聚
2
合的高沸点物质，可能会与原残留于
转轮孔道及沸石孔隙中的氧气发生触
200-300 20-30倍
300-600 10-20倍
600-2000 5 - 10倍
沸石转轮装置概述
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• 浓缩倍数高 最大可到40倍 • 去除效率高 最高可达98.5% • 超低运行能耗 无需冷却段，吸附脱附速度快 • 安装维护方便 模块式沸石组装，不需要吊装机械 • 超短工期 转轮加工周期60天；进口沸石90天
Thanks!
可迪尔空气技术（北京）有限公司
田育鹏 18614072050
