办公大楼综合布线设计方案一、背景介绍办公大楼是一个多功能的工作空间，为了提高工作效率，保障通信网络的稳定性和安全性，合理的综合布线设计方案至关重要。
本文将详细介绍办公大楼综合布线设计方案，包括布线的基本原则、布线的分类和具体实施步骤，并提出一份示例方案供参考。
二、布线的基本原则1.合理规划布线路径：根据办公大楼的建筑结构和使用需求，合理规划布线路径，避免布线路径冗余或交叉，减少布线的复杂度。
2.考虑未来扩展性：根据办公大楼未来的发展需求，布线方案应考虑到网络设备的增加和变动，预留足够的余量和扩展空间。
3.保证高速和高品质：布线方案应满足高速、高带宽和高品质的要求，兼容各类网络设备，保证数据传输的稳定性和流畅性。
4.注意安全性和稳定性：合理布置设备和线缆，加强物理安全措施，减少外部干扰和数据泄露的风险。
三、布线的分类根据不同的功能需求和使用场景，办公大楼的综合布线可以分为以下几类：1.数据布线：用于连接办公室内的计算机、服务器和网络设备，传输各类数据信号。
2.电话布线：用于办公室内的电话通信系统，包括固定电话和IP电话。
3.视频布线：用于传输监控摄像头和会议室视频信号，确保视频监控和会议室设备的稳定运行。
4.音频布线：用于传输音频信号，为会议室、多媒体教室等提供音频播放和会议系统。
四、布线方案实施步骤1.确定需求：根据办公大楼的具体情况，明确综合布线的需求，包括网络覆盖范围、设备连接数、传输速率等。
2.设计布线路径：根据建筑结构和使用需求，设计合理的布线路径，包括主干线和分支线的位置和走向。
3.选择线缆和设备：根据需求和预算，选择适用的线缆和设备，包括网络线缆、连接器、面板、交换机等。
4.布设线缆：按照设计的布线路径，布设线缆，并进行连接、固定和标识。
5.测试和调试：使用专业测试仪器对布线进行测试，确保连接质量和数据传输速率符合要求。
6.完善安全措施：增加物理安全措施，例如设立机房门禁、视频监控等，防止非法访问和数据泄露。
XXX办公楼网络综合布线设计方案XXX办公楼网络综合布线设计方案一、前言网络综合布线是一个企业信息化建设中至关重要的环节，其好坏直接影响到企业网络的安全可靠、稳定性、保密性以及灵活性，进而影响到企业生产经营效率和社会形象。
XXX办公楼是一座大型商务楼，面积较大，员工众多，因此，我们的网络综合布线设计方案必须充分考虑这些因素，并尽可能满足XXX办公楼建设业主的需求。
二、设计方案与技术选型1. 设计思路该办公楼需要实现的功能有：数据中心的集中化管理、声音、图像、数据及多媒体信息的共享、网络各个节点之间资源灵活共享、支持多种传输方式和序列化协议、保证办公楼内的信息安全等。
综合考虑以上因素，我们设计方案如下：将分布在楼层上的所有网络数据线统一至楼内机房，由机房集中管理，实现整幢楼内的互联互通、资源共享，并且可增加数据安全措施，保证数据的安全性。
2. 技术选型我们选用了CAT7类7类别的线缆，这种线缆具有很好的频响特性，每个水晶头有8个引脚，并且支持1000BASE-T千兆以太网、100BASE-TX百兆以太网、10BASE-T和其他高速协议。
这种线缆还能支持PoE技术，可以在数据传输的同时为端设备供电，对于大型办公楼的建筑物自动化和智能化提供了协同支持。
同时，CAT7型线缆还具备防电磁干扰和防干扰的能力，可使网络传输达到更高的速度和更高灵敏度的反应速度。
我们还选用了48端管理型交换机。
这种交换机支持多台设备的同时连接，可以更好地满足办公楼内的设备连接需求，实现数据共享的目的。
此外，该交换机还支持各种网络协议，支持VLAN功能，可以根据设备的应用不同进行分组，用户信息组与信息访问组以进行信息隔离和安全防护。
三、布线方案该办公楼的网络数据线采用星形设计，将各个办公室、会议室、洽谈室和公共区域等的线缆集中至楼层内的交换机集中管理，交换机集中在机房内。
同一楼层的接线柜基本上布置在同一位置，方便设备安装和管理，同时也方便维护。
XX办公楼综合网络布线设计方案XX办公楼综合网络布线设计方案一、前言随着科技的进步和信息时代的到来，越来越多的企业开始重视网络建设，并积极进行网络布线。
在这个背景下，为XX办公楼设计一套高效、稳定的综合网络布线，对于提升办公效率以及提高通信质量有着至关重要的作用。
本文将介绍针对XX办公楼的网络布线设计方案。
二、设计原则（一）可靠性网络布线对于办公楼的运行至关重要，设计方案一定要具有高可靠性，能够确保网络连通性以及减少维护成本。
同时，设计方案应该具有灵活性，能够应对未来的网络扩展需求。
（二）高效性网络应用需要稳定的带宽，因此设计方案需要具备高效性。
在设计方案中需要考虑网络设备的带宽能力，网络拓扑结构的优化以及网络资源的合理利用。
（三）可管理性网络布线的管理也是网络建设中的核心部分。
设计方案应该具有良好的可管理性，方便网络维护和管理。
此外，网络布线应该具有可监控性，方便管理员了解网络运行状态以及异常情况的发现和处理。
三、设计方案（一）网络拓扑结构在考虑XX办公楼网络布线的方案中，需对网络拓扑进行优化。
由于XX办公楼拥有多个楼层，因此应该采用树型结构拓扑，将各个楼层通过交换机相连，便于整个网络的管理和维护。
（二）布线方式纵向布线：以垂直于楼板的方式，将网口由开关柜引入光缆管道或许通道，最终连接到每个楼层的标准机房和用户接口。
横向布线：以与楼板垂直的方式，将光缆管道或许通道在各个楼层内进行互联，经过各楼层标准的网络机房引入各个用户接口。
将主干光缆引入各楼层标准机房，最终连接每个楼层的光纤出口。
（三）设备选择在XX办公楼综合网络布线的设计过程中，选择合适的网络设备至关重要。
由于XX办公楼网络较大，建议采用高端交换机进行网络管理，其中Cisco 3550系列交换机是非常理想的选择。
同时，为了保证网络的稳定性及其可靠性，应该选择高质量、能耐磨损的防火墙和路由器等相关设备。
（四）网络安全网络安全是网络建设中的重点之一。
某办公大楼综合布线设计方案十年磨一剑，今日我来谈谈某办公大楼的综合布线设计方案。
这可是涉及到整个大楼的信息传输、网络通信、安全监控等关键环节，必须精心设计、周密安排。
下面，咱们就一步步来梳理这个方案。
咱们得了解这个办公大楼的基本情况。
这座大楼共有20层，每层面积大约2000平方米，有多个部门入驻，包括行政、财务、研发、销售等部门。
大楼内部有多个会议室、休息区、办公区等功能区域。
明确了这些，咱们才能有针对性地进行布线设计。
一、网络架构设计1.采用星型拓扑结构，以核心交换机为中心，连接各个楼层交换机，再由楼层交换机连接各个信息点。
2.根据部门需求，将网络划分为多个VLAN，实现数据隔离，提高网络安全性。
3.配置防火墙、入侵检测系统等安全设备，确保网络稳定、安全。
4.部署无线AP，实现全楼覆盖，方便移动办公。
二、综合布线设计1.采用超五类双绞线作为水平布线，满足高速数据传输需求。
2.楼层配线间设置光纤面板，连接至核心交换机，实现高速光纤通信。
3.每个信息点配置一个超五类信息模块，方便接入各种网络设备。
4.在办公区、会议室等区域预留一定数量的电源插座，方便设备供电。
5.布线管道采用PVC管，确保线路安全、美观。
三、监控安防设计1.在大楼入口、电梯、走廊等关键位置安装高清摄像头，实现全方位监控。
2.配置视频录像机，存储监控数据，方便后续查询。
3.设置电子巡更系统，提高大楼安全管理水平。
4.部署门禁系统，实现人员权限管理，防止闲杂人等进入。
四、弱电系统设计1.电话、电视、监控等弱电系统采用同轴电缆，确保信号稳定。
2.弱电系统与网络系统分开布线，避免信号干扰。
3.设置弱电井，方便维护和管理。
五、施工与验收1.在施工过程中，严格按照设计方案进行，确保布线质量。
2.施工完毕后，进行系统测试，确保网络稳定、通信正常。
3.验收合格后，交付使用，并提供售后服务。
这个办公大楼综合布线设计方案涵盖了网络架构、综合布线、监控安防、弱电系统等多个方面，旨在为大楼内的企业和员工提供一个高效、安全、稳定的办公环境。
办公楼大厦综合布线设计及方案一、需求分析1.可用性和可靠性：确保提供24小时不间断的网络和通信服务，保证办公楼内的工作正常进行。
2.扩展性：布线设计要能够满足未来可能的扩展需求。
3.灵活性：能够适应不同房间的需求，包括数据、语音和视频等多种类型的传输要求。
4.安全性：通过合理的布线设计，确保数据的安全传输，并防止信息泄漏。
二、布线系统设计1.网络布线a)主干布线：主干布线是连接楼层和房间的主要网络通道，通常采用光纤布线，以提供高速、稳定的网络连接。
主干布线需要考虑到未来扩展需求，应留有一定的冗余空间。
c)网络设备：根据办公楼规模和需求确定网络设备的数量和类型，包括交换机、路由器、防火墙等。
3.视频布线a)主干布线：主干布线是连接楼层和房间的主要视频通道，通常采用同轴电缆布线。
b)水平布线：水平布线应包括每个房间至少一个视频插座，用于连接监控摄像机等设备。
c)视频设备：根据办公楼规模和需求确定视频设备的数量和类型，包括监控摄像机、视频录像机等。
三、安全考虑1.数据安全：通过在主干布线和水平布线上采用加密技术和访问控制策略，确保敏感数据的安全传输。
2.网络安全：通过防火墙和入侵检测系统等网络安全设备，保护办公楼网络免受外部攻击。
四、未来扩展为了满足未来办公楼扩展的需求，布线设计应具备可扩展性，主干布线和水平布线应预留一定的冗余空间，以便接纳更多的工作区和设备。
同时，布线系统应预留足够的网络端口和电缆通道，以方便日后设备的增加和替换。
五、总结办公楼大厦综合布线设计及方案旨在满足大楼内各个房间、楼层之间信息传输的需求，提供稳定、可靠的网络和通信服务。
设计方案应考虑可用性、扩展性、灵活性和安全性等方面的要求，并预留一定的冗余空间和扩展余地，以适应未来的扩展需求。
此外，安全考虑也是设计方案中不可忽视的重要部分。
XX办公楼综合网络布线设计方案一. 前言在现代企业和机构中，办公环境的高效运作离不开建立一个高效且稳定的综合网络布线系统。
一个健全的综合网络布线设计方案可提高企业内部办公环境的效率，并极大地提升各项业务的处理速度和质量。
本文档旨在提供一种高质量、合理的综合网络布线设计方案给XX办公楼。
二. 需求分析1. 办公区域的连接需求首先，需要对办公区域连接的需求进行分析。
这包括有线网络、Wi-Fi、电源等方面的需求。
我们需要高效地制定网络数据中心的策略，从而保证所有的员工都能连接到网络。
同时，还需考虑每个员工办公区的独立需求，包括数据中心、电源插座、管理日常废物的策略等。
2. 各设备连接策略为了让每一个员工都对扮演其职责尽其最大的能力，网络架设骨干必须极其利索。
电缆应该以一种企业的布线策略铺设，在已建好的电缆桥架上进行客户端接口的插拔。
同时，其它设备，例如电脑、平板电脑、手机等等，也需要一种便捷的连接方式，从而快速量产数据并高效地分享。
三. 设计方案1. 网络连接方案在进行网络连接方案时，必须考虑到此项技术的未来方向。
在借助有线网络构筑企业内部网络时，我们需要细心制定一种传输声像的质量级别策略，以及接口以及管理方式等。
除此之外，Wi-Fi这一技术也需要被重点考虑，这种技术虽然不占用任何电缆桥架，且可以构筑多层级别的网络，但却需要充分考虑每个员工的接入方式。
2. 设备连接方案连接设备的连接方案，在公司内部中也占有极其重要的地位。
设备的数量应该被严谨安排，数据中心的设备应该被极其小心翼翼地布置在路线、通道、管理方式等方面的安排上。
在设备连接方案上，唯一应该被关注的还是插拔设备接口的简便程度，这是这样一种措施，不仅可以提高单位工作效率，还可以帮助单位更为全面地理解研发用途的质量管理。
3. 设施建设方案本保持举个例子，如果办公区域早已处于明火的“高危区域”，那么一定要依据组织安全颜色方案规定安装探测器、灭火设备以及朝向计算器，建议在技术方面落实一些相应的安全措施。
办公大楼综合布线系统设计方案一、方案背景随着信息技术的高速发展和办公环境的不断升级，办公大楼综合布线系统作为核心配套设施，在提高办公效率、降低运营成本、保障信息安全等方面发挥着关键的作用。
因此，本方案旨在为办公大楼综合布线系统设计提供一套可行性较高、可持续发展的方案。
二、设计原则1.统一管理：整个办公大楼综合布线系统应采用统一管理平台，实现对网络设备、布线设备和服务器等硬件设备的集中管理和监控。
2.可扩展性：办公大楼综合布线系统应具备良好的扩展性，能够适应未来可能出现的新需求和新技术的引入。
3.可靠性：布线系统设计应遵循可靠性原则，确保数据传输的稳定和可靠，减少故障的发生和影响。
三、系统组成1.光纤布线系统：作为传输主干网络的核心，采用多模光纤和单模光纤相结合的方式，提供高速、稳定的数据传输，支持万兆以太网。
2.电缆布线系统：用于连接各个办公室和会议室，提供电信网络和数据网络接口，采用双绞线的方式，支持千兆以太网。
3.机房设备：包括交换机、路由器、服务器等设备，用于接入和管理整个布线系统，确保数据传输的稳定和可靠。
四、布线路径规划1.主干路径：主干路径是办公大楼综合布线系统的骨架，主要用于连接机房和各个楼层的分配区域。
主干路径采用光纤布线，通过光纤交换机和光纤配线架连接，实现高速数据传输。
2.分配区域：每个楼层设立一个分配区域，用于连接主干路径和办公室及会议室。
分配区域采用双绞线布线，通过配线架连接到主干路径上。
3.办公室及会议室：每个办公室和会议室都设立一个终端节点，通过双绞线连接到分配区域的配线架上。
根据实际需求，可以配置多个数据接口，支持多种终端设备的接入。
五、设计方案1.光纤布线系统：采用多模光纤和单模光纤相结合的方式，主干路径采用多模光纤，分配区域和办公室布线采用双绞线，以实现高速、稳定的数据传输。
2. 电缆布线系统：主要采用Cat 6双绞线，支持千兆以太网，通过配线架连接到主干路径和终端设备上。

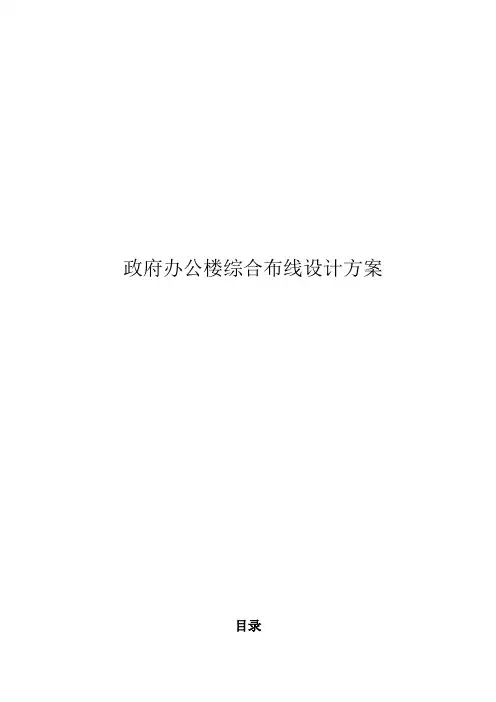

政府办公楼综合布线设计方案目录二、建设目标三、行业规范及标准四、技术解决方案原则五、综合布线系统六、系统设计6.1、总体结构设计6.1.1确定布线拓扑结构6.1.2确定设备间位置、规模6.1.3确定水平主干类型6.1.4确定垂直主干类型6.1.5配线箱、配线柜的选择6.1.6配线架的选择6.2、布线系统结构6.2.1布线系统现状6.2.2布线系统结构组成6.3、各子系统设计6.3.1工作区子系统的设计6.3.2水平子系统的设计6.3.3垂直区子系统的设计6.3.4管理子系统的设计6.3.5设备子系统的设计6.4、配线间布线要求6.4.1对配线间的环境要求6.4.2配线架附近的环境要求七、布线系统工具八、综合布线系统材料总清单九、图纸(单独设计)办公楼综合布线方案为了提高政府内部工作效率，加速信息办公化，某乡政府决定建设一个覆盖整栋办公楼的内部网络，我们决定对这栋办公楼进行网络综合布线的改造。
二、建设目标某乡政府办公楼楼弱电工程施工项目建设总目标是：运用信息技术，综合管理工程、行为科学等技术，加速政府工作现代化进程，提高政府机关信息收集和处理能力。
办公楼综合布线项目介绍：.1. 布线系统将贯穿于1、2、3楼的各个平面。
主要为数据提供高性能传输路由。
2. 作为一个综合性的线路平台，应具有最大的兼容性和开放性，可满足各类型通讯及计算机等的传输需要和网络结构，提供一个标准化、高带宽、低成本的网路环境。
3. 系统应具有开放的模块化结构，可灵活地进行资源分配，线路管理、变更和扩展。
4. 系统应提供一个安全、有序、便于管理的设备安装及连接环境，可快捷简便地进行系统安装和运行。
5. 在充分考虑目前应用情况下，以高起点和适度超前的原则来规划本系统。
为各种高性能应用提供充足的传输带宽，为日后系统的升级提供充足的空间。
6. 采用目前国际上最先进的工程标准及规范，去设计和规划系统，使之成为市内的有代表性的工程样板。
三、行业规范及标准●ANSI/TIA/EIA-568B业大楼通讯布线标准；●ANSI/EIA/TIA-569标准，商业建筑物电信通道和空间标准；●ANSI/EIA/TIA-570标准，住宅和小商业建筑物的电信布线标准；●ANSI/EIA/TIA-607商业大楼接地线和耦合线标准；●ANSI/TIA/EIA-606商业大楼通讯布线结构管理标准；●TIA/EIA TSB-67 UTP端到端系统功能检测标准；●ISO11801国际商务建筑布线标准；●ANSI/EIA/TIA-607，商业建筑物接地/汇联的要求；●TIA/EIA SB67 《非屏蔽双绞线传输性能现场测试规范》●ANSI/ICEA S-80-576-1988，宅内布线用通信电缆；●US 1863-90，安全通信回路附件的US标准；●TIA/EIA TSB95 《100 欧姆4对5类非屏蔽双绞线附加传输性能规范》●ANSI/TIA/EIA568-B-2-1 《100欧姆6类非屏蔽双绞线附加传输性能规范》●EIA/TIA TSB-72 标准集中式光钎布线系统标准●EIA/TIA TSB-72 标准开放办公室布线系统标准●GB/T50311-2007 《建筑与建筑群综合布线系统设计规范》●GB/T50312-2007 《建筑与建筑群综合布线系统工程验收规范》●YD/T 926.1-2001 《大楼综合布线系统总规范》●YD/T 926.1-2001《综合布线用连接硬件技术要求》四、技术解决方案原则4.1、安全性信息安全性和保密性是整个系统重要指标之一。
目录第一章需求分析 (21.1.1办公楼项目概况 (21.1.2办公楼综合布线项目要求 (2 1.2 项目设计目标 (3第二章综合布线系统整体设计 (3 2.1布线系统的结构 (32.2综合布线设计标准 (42.2.1 国际标准 (4第三章综合布线系统详细设计 (53.1工作区子系统 (53.1.1 工作区数据点设置原则 (53.1.2 工作区数据点分布表 (53.2水平子系统 (73.3管理子系统 (73.4垂直干线子系统 (73.5设备间子系统 (83.6工作电源配置方案 (83.7水平子系统布线要求 (8第4章承载业务介绍 (94.1 语音电话网络介绍 (94.3 政务内网 (124.4全球眼视频监控 (124.5综合办公信息化 (134.6室内移动互联网wifi覆盖 (14 4.7 项目合作方式 (15**镇政府办公大楼综合布线设计方案第一章需求分析随着计算机网络和通信技术的飞速发展,新世纪的建筑业也将发生巨大的变化,智能信息化建筑已成为代表建筑高科技含量的代名词。
网络化综合布线系统是建筑工程的重要内容和组成部分,在实际的工作需求中,政府涉及使用到语音通信,互联网、政务内网网以及其他的专业网,另外还有视频监控的需求,因此本次综合布线系统工程的主要目标,是在新办公楼建成能够满足数据和视频传输需要的开放性多功能基础网络平台,未来可扩充。
就使用内容分类:语音网、互动电视网、宽带互联网、政务内外网、专业网、全球眼视频监控网、安防网。
1.1.1办公楼项目概况镇政府办公楼共五层楼,使用上分为办公场所和生活起居场所。
办公场所设计的布线含语音以及网络布线,生活起居场所的布线含语音、互动电视和网络接口。
在主要的路口和进出口布防监控探头。
1.1.2办公楼综合布线项目要求基本情况:语音系统采用先进的EPON方式组网,光纤接入中继,系统容量从64路起,未来可按64路的倍数递增。
最高可扩容512路。
其余网络均采用以太网技术,主接入方式为光纤,内部网络速率带宽100M. 全部选用超五类系列产品1、满足政府各项业务的需求,且兼顾未来长远的发展;2、布线系统遵从国际(ISO/IEC 11801标准和邮电部、建设部标准,布线系统采用国际标准建议的星型拓扑结构;3、布线系统支持语音、图像、数据等综合信息的高质量传输,并能够适应各种不同类型不同厂家的电脑及网络产品;4、布线的信息出口采用国际标准的RJ45插座,统一线路规格和设备接口,使任意信息点都能接插不同类型的终端设备;7、易于管理。
面板、配线架有明显标识,机房线路管理、维护方便。
1.2 项目设计目标兼容性:综合布线是完全独立的而与应用系统相对无关,可以适用于多种应用系统。
开放性:系统应采用开放式体系结构,符合多种国际上现行的标准,对多数著名厂商的产品都是开放的,并支持所有通信协议。
灵活性:系统应采用标准的传输线缆和相关连接硬件,模快化设计,所有通道都是通用的。
所有设备的开通及更改均不需改变布线线路,并可灵活多变组网。
可靠性:系统应采用高品质的材料和组合压接的方式构成一套高标准的信息传输通道,每条通道都要采用专用仪器测试链路阻抗及衰减率,以保证其电气性能。
应用系统应采用点到点端接,任何一条链路故障均不影响其它链路的运行,从而保证整个系统的可靠运行。
先进性:系统布线方式合理。
所有布线均应采用世界上最新通信标准,并为同时传输多路实时多媒体信息提供足够的余量。
经济性:统一考虑闭路电视系统、网络系统、通信系统,统一设计,统一施工,统一管理。
避免重复劳动和设备占用。
可维护性:系统设计应科学合理,做到维护简单、方便。
故障影响范围尽可能小。
第二章综合布线系统整体设计2.1布线系统的结构语音系统和综合布线都采用树型拓扑结构。
该结构下的每个分支子系统都是相对独立的单元,对每个分支子系统的改动都不影响其它子系统。
综合布线采用模块化的结构。
按每个模块的作用,可把它划分成6个部分,如图所示。
这6个部分可以概括成“一间、二区、三个子系统”,即:◆设备间◆工作区◆管理区◆水平子系统◆干线子系统◆建筑群子系统这六个部分中的每一个都相互独立,可以单独设计,单独施工。
更改其中一个子系统时,均不会影响其它子系统2.2综合布线设计标准2.2.1 国际标准城市住宅区和办公楼电话通信设施设计标准》《建筑与建筑群结构化布线系统设计规范》GB50311-2000《建筑与建筑群结构化布线系统工程施工及验收规范》GB50312-2000《工业企业通信设计规范》《中国建筑电气设计规范》《高层民用建筑设计防火规范》相关厂家产品设计、选型、施工、验收手册说明的标准第三章综合布线系统详细设计3.1工作区子系统包括所有用户实际使用区域。
共设外网数据点155个、专网(含政务网和各类专业网,如司法网、计生网等数据点101个、语音点157个、互动电视数据点57个、监控探头14路。
3.1.1 工作区数据点设置原则在办公场所按每个办公桌1个语音,2路数据点的数量配置(冗余部分可以作为备份数据点用。
值班室不配置专网数据点,改配互动电视itv接口。
联防值班室考虑为视频监控室,配备视频监控接口.会议室均配置语音、外网、专用网和互动电视接口(实际有3个数据口,方便今后改可视会议系统以及党建演示用生活区中宿舍按每个房间1个语音,1路互动电视、1路外网数据配置。
餐厅包间按1个语音,1路互动电视配置(即使以后改为办公室用,也能满足网络要求。
3.1.2 工作区数据点分布表为满足办公环境信息高速传输具体情况,数据点、语音点全部采用五类非屏蔽信息模块。
数据点、语音点在每层分布如下表:工作区子系统数据、语音分布表3.2水平子系统水平子系统是由建筑物各管理间至各工作区之间的电缆构成。
为了满足高速率数据传输,数据、语音传输选用五类非屏蔽四对双绞线。
各楼层所需水平电缆均采用套管暗线敷设,具体长度按实际场所计算。
3.3管理子系统管理子系统连接水平电缆和垂直干线。
是综合布线系统中关键的一环,常用设备包括快接式配线架、理线架、跳线和必要的网络设备。
每个楼层设置网络暗埋式机箱。
3.4垂直干线子系统垂直干线子系统由连接设备间与各层管理间的干线构成。
其任务是将各楼层管理间的信息,传递到设备间并送至最终接口。
垂直干线的设计必须满足用户当前的需求,同时又能适合用户今后的要求。
为达此目的,采用主备份2条链路实现。
3.5设备间子系统设备间子系统是整个布线系统的中心单元,网络汇集中心交换平台和电话主机房设备均设置在一层楼梯间位置,实现每层楼汇接来的电缆的最终管理。
根据综合布线所需主要设备列表如下:电话主机房设备统计表3.6工作电源配置方案所有的弱点箱(即管理子系统均需配备交流引入,配置空开和多功能插座。
同时必须引入接地线。
设备中心电源要求更高,在实际容量考虑应该兼顾照明、空调、防火、防潮等设备的需求。
同时必须引入接地线。
监控设备数据点同时必须配置交流电源。
3.7水平子系统布线要求走线方式分采用地面线槽走线方式这种方式适应于大开间的办公间,有密集的地面型信息出口的情况,建议先在地面垫层中预埋金属线槽或线槽地板。
主干槽从弱电竖井引出,沿走廊引向设有信息点的各房间,再用支架槽引向房间内的信息点出线口,强电线路可以与弱电线路平等配置,但需分隔于不同的线槽中,这样可以向每一个用户提供一个包括数据、话音、不间断电源、照明电源出口的集成面板,真正作到在一个清洁的环境中,实现办公自动化。
第4章承载业务介绍4.1 语音电话网络介绍电话语音系统拓扑图本方案电话系统与传统最大的不同是采用了EPON的接入。
EPON(以太无源光网络是一种新型的光纤接入网技术,它采用点到多点结构、无源光纤传输,在以太网之上提供多种业务。
它在物理层采用了PON技术,在链路层使用以太网协议,利用PON的拓扑结构实现了以太网的接入。
因此,它综合了PON技术和以太网技术的优点:低成本;高带宽;扩展性强,灵活快速的服务重组;与现有以太网的兼容性;方便的管理等等。
设备选型用华为公司的SmartAX MA5620华为公司针对FTTB(光纤到楼推出的多用户光纤接入设备。
设备类型SmartAX MA5620,为固定式MDU,可以提供从8路到24路LAN接入的不同规格,并提供LAN和POTS的1:1配比,设备便于安装与维护,适用于桌面应用、楼道安装、机柜安装等多种应用场景,并具备环境适应力强、低功耗、静音设计、稳定可靠和绿色节能等多种特点。
产品外观MA5620和MA5626均为1U高固定盒式设备。
其中MA5620可提供宽带和语音接入,MA5626为纯宽带设备,只提供宽带接入。
产品特点∙灵活方便的PON应用场景:根据用户使用场景和建网模式,可以灵活提供网络PON接入模式,提供上行扣板选择,支持EPON或者GPON∙适应于多种建设场景,可以完全满足电力、广电、企业等行业组网需求。
∙即插即用的业务发放模式:支持远程配置下发,设备上电注册成功之后即可建立管理通道和业务通道,无需人工现场配置,即插即用∙良好的管理维护功能:支持良好的管理、维护和监控功能,便于日常管理和故障诊断∙电信级可靠性设计:支持双xPON口上行,支持EPON Type D、GPON Type C 等多种网络保护;在硬件设计、软件设计和系统设计各个环节均考虑了系统可靠性指标,充分保证了设备的正常运行。
∙强大的QoS能力:具有强大的QoS能力,为各种业务管理的开展提供了基础∙周密的安全措施:适应电信业务的安全性要求,对安全性方面的协议进行了深入研究和应用,充分保障系统安全和用户接入安全时间和时钟信号传递:支持1588V2协议,实现高精度的时间和时钟传送4.2 互联网和互动电视网络介绍互联网组网方式和过去基本一致,比过去规模更大。
需新增部分交换机。
在网络规格方面,工作区域的宽带与生活区域的相对独立,不互相干扰,同时起到分担流量的目的。
互动电视产品介绍:中国电信互动电视简称ITV,是上海文广百视通电视传媒有限公司和中国电信共同推出的基于宽带网络传输,以电视机加机顶盒为主要终端设备,为用户提供电视节目直播、点播、回看及丰富互动综合服务的增值业务。
ITV简单地说,就是宽带网络+机顶盒+电视机。
它是以宽带网络作为传输电视信号的渠道,配上机顶盒,在电视机上进行收看的新一代数字电视。
功能亮点安装互动电视(ITV便可以享受传统电视节目的直播、点播及回看,同时还将享受更多互动功能。
1、直播频道时移:在看直播频道的时候可以随意暂停,在没看清楚的时候可以随时回退“倒带”。
从此不怕错过任何精彩镜头。
2、电视频道回看:可以回放8-72小时之内的所有直播频道的各个时间段的电视节目。
3、点播功能:丰富多彩的精彩点播内容和主题专区,满足多样化收视需求。
4、上网互动功能:互动电视还提供股票信息查询、电视百事通、家庭影像空间、电视上网等交互功能,未来还将进一步拓展,成为集各类视频、音频、信息、游戏的数字化互动服务!有了互动电视,便可以拒绝传统电视的“奴役”,想看什么就看什么,想什么时候看就什么时候看,自由享受“电视新玩法”的超前快感。
