剩余电流动作保护器原理及使用探讨

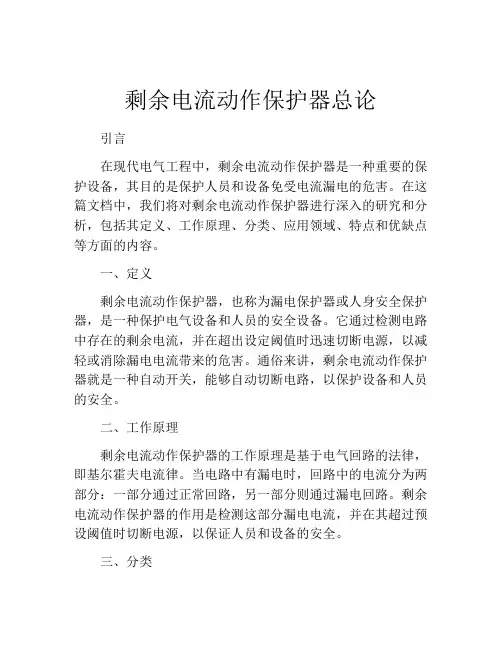

剩余电流动作保护器总论引言在现代电气工程中，剩余电流动作保护器是一种重要的保护设备，其目的是保护人员和设备免受电流漏电的危害。

在这篇文档中，我们将对剩余电流动作保护器进行深入的研究和分析，包括其定义、工作原理、分类、应用领域、特点和优缺点等方面的内容。

一、定义剩余电流动作保护器，也称为漏电保护器或人身安全保护器，是一种保护电气设备和人员的安全设备。

它通过检测电路中存在的剩余电流，并在超出设定阈值时迅速切断电源，以减轻或消除漏电电流带来的危害。

通俗来讲，剩余电流动作保护器就是一种自动开关，能够自动切断电路，以保护设备和人员的安全。

二、工作原理剩余电流动作保护器的工作原理是基于电气回路的法律，即基尔霍夫电流律。

当电路中有漏电时，回路中的电流分为两部分：一部分通过正常回路，另一部分则通过漏电回路。

剩余电流动作保护器的作用是检测这部分漏电电流，并在其超过预设阈值时切断电源，以保证人员和设备的安全。

三、分类根据其结构和性质，剩余电流动作保护器可以分为以下几类：1. 电磁式剩余电流动作保护器电磁式剩余电流动作保护器是一种传统的剩余电流保护器，其工作原理是利用电磁力作用，使得开关动作，在一定的时间内保持开断状态，以切断电流。

然而，电磁式保护器的动作时间较长，且对脉冲漏电保护效果不佳，因此已被淘汰。

2. 电子式剩余电流动作保护器电子式剩余电流动作保护器是一种新型的保护器，其采用微处理器控制，内部集成了高速A/D转换器和DSP芯片，能够以极短的时间检测漏电电流，并迅速切断电源，保护人员和设备的安全。

相比于电磁式保护器，电子式保护器具有更高的灵敏度和更短的动作时间。

3. 复合式剩余电流动作保护器复合式剩余电流动作保护器是一种将电磁式和电子式保护器结合起来的保护器。

它采用电子式判断，电磁式动作，具备两种保护器的优点，能够在短时间内切断漏电电流，以提高设备的安全性。

四、应用领域剩余电流动作保护器广泛应用于家庭、公共场所和工业制造等领域中，主要用于以下几个方面：1. 家庭和公共场所用电保护由于家庭和公共场所用电器的电气安装不规范或老化，常常会出现漏电的情况，这时候剩余电流动作保护器就能发挥重要作用，防止漏电带来的意外伤害。

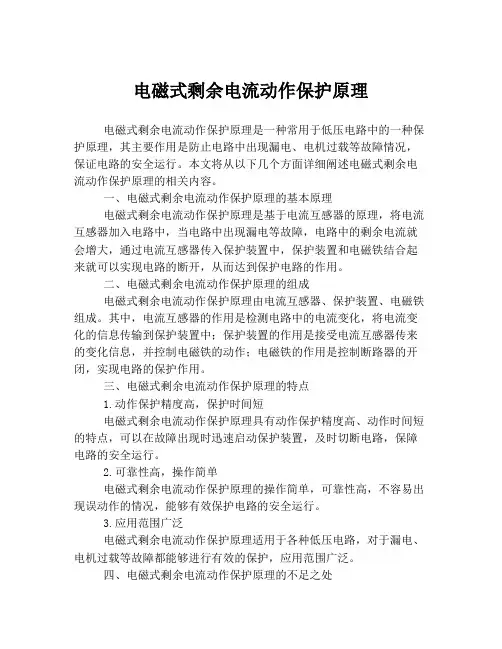

电磁式剩余电流动作保护原理电磁式剩余电流动作保护原理是一种常用于低压电路中的一种保护原理，其主要作用是防止电路中出现漏电、电机过载等故障情况，保证电路的安全运行。

本文将从以下几个方面详细阐述电磁式剩余电流动作保护原理的相关内容。

一、电磁式剩余电流动作保护原理的基本原理电磁式剩余电流动作保护原理是基于电流互感器的原理，将电流互感器加入电路中，当电路中出现漏电等故障，电路中的剩余电流就会增大，通过电流互感器传入保护装置中，保护装置和电磁铁结合起来就可以实现电路的断开，从而达到保护电路的作用。

二、电磁式剩余电流动作保护原理的组成电磁式剩余电流动作保护原理由电流互感器、保护装置、电磁铁组成。

其中，电流互感器的作用是检测电路中的电流变化，将电流变化的信息传输到保护装置中；保护装置的作用是接受电流互感器传来的变化信息，并控制电磁铁的动作；电磁铁的作用是控制断路器的开闭，实现电路的保护作用。

三、电磁式剩余电流动作保护原理的特点1.动作保护精度高，保护时间短电磁式剩余电流动作保护原理具有动作保护精度高、动作时间短的特点，可以在故障出现时迅速启动保护装置，及时切断电路，保障电路的安全运行。

2.可靠性高，操作简单电磁式剩余电流动作保护原理的操作简单，可靠性高，不容易出现误动作的情况，能够有效保护电路的安全运行。

3.应用范围广泛电磁式剩余电流动作保护原理适用于各种低压电路，对于漏电、电机过载等故障都能够进行有效的保护，应用范围广泛。

四、电磁式剩余电流动作保护原理的不足之处电磁式剩余电流动作保护原理的不足之处在于，电磁式剩余电流动作保护原理只能保护漏电等故障，对于其他故障如短路、过流等其保护作用不足，应根据不同的电路特点选择不同的保护方式。

总之，电磁式剩余电流动作保护原理是一种有效的低压电路保护方式，具有保护精度高、动作时间短、可靠性高、应用范围广泛等特点。

在实际使用中，应根据电路特点选择不同的保护方式，以保障电路的安全运行。

剩余电流动作断路器工作原理
剩余电流动作断路器是一种电气保护设备，用于监测和切断电路中的剩余电流，以防止人身伤害和电气设备损坏。

它的工作原理如下：
1. 检测电流：剩余电流动作断路器通过感应器或变压器将电路中的电流转换为检测信号。

感应器或变压器内部的铁芯可以感应到电流的变化。

2. 比较检测信号：感应器或变压器将电流转换为与主回路电流成比例的信号。

该信号与内部设定值进行比较。

3. 触发断路：如果检测信号超过了设定的阈值，剩余电流动作断路器将触发断开电路的动作。

断路器的电磁触头会吸引断开电路的机械传动部件，使电路中断。

同时，触发断路器的触发器也会打开，断开电源供应。

4. 中断电流：一旦电路中断，剩余电流动作断路器将停止电流通过，并保持在断开状态，直到操作员或自动重置装置将其复位。

总之，剩余电流动作断路器通过检测电路中的剩余电流和触发断开电路的动作来提供电气保护。

它的工作原理基于监测和比较电流信号，并在超过设定阈值时断开电路，以确保安全和防止电气设备损坏。

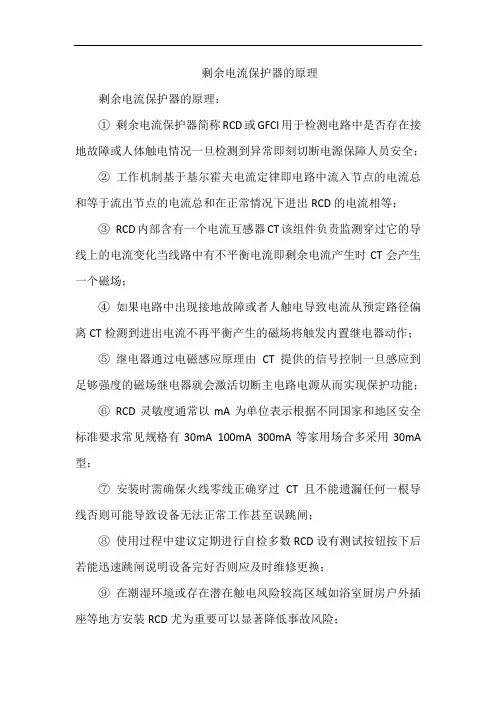

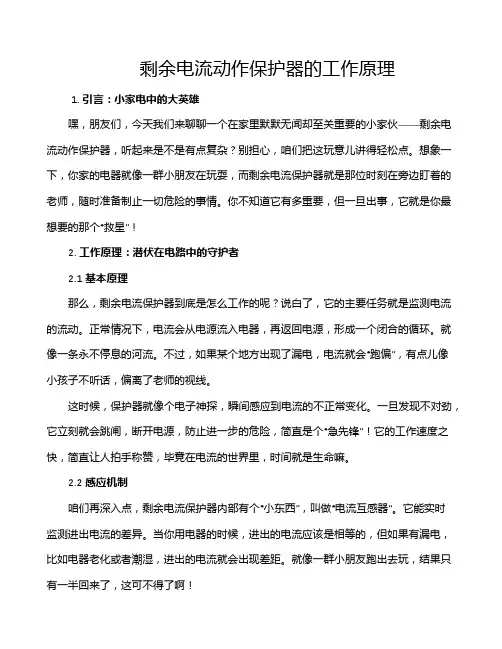

剩余电流保护器的原理
剩余电流保护器的原理：
①剩余电流保护器简称RCD或GFCI用于检测电路中是否存在接地故障或人体触电情况一旦检测到异常即刻切断电源保障人员安全；
②工作机制基于基尔霍夫电流定律即电路中流入节点的电流总和等于流出节点的电流总和在正常情况下进出RCD的电流相等；
③RCD内部含有一个电流互感器CT该组件负责监测穿过它的导线上的电流变化当线路中有不平衡电流即剩余电流产生时CT会产生一个磁场；
④如果电路中出现接地故障或者人触电导致电流从预定路径偏离CT检测到进出电流不再平衡产生的磁场将触发内置继电器动作；
⑤继电器通过电磁感应原理由CT提供的信号控制一旦感应到足够强度的磁场继电器就会激活切断主电路电源从而实现保护功能；
⑥RCD灵敏度通常以mA为单位表示根据不同国家和地区安全标准要求常见规格有30mA 100mA 300mA等家用场合多采用30mA 型；
⑦安装时需确保火线零线正确穿过CT且不能遗漏任何一根导线否则可能导致设备无法正常工作甚至误跳闸；
⑧使用过程中建议定期进行自检多数RCD设有测试按钮按下后若能迅速跳闸说明设备完好否则应及时维修更换；
⑨在潮湿环境或存在潜在触电风险较高区域如浴室厨房户外插座等地方安装RCD尤为重要可以显著降低事故风险；
⑩商业建筑工业设施中RCD同样发挥着重要作用特别是在大型电气系统中作为最后一道防线防止重大财产损失；
⑪随着技术进步智能化RCD开始普及除了基本保护功能外还具备故障记忆远程监控等功能提高了管理效率；
⑫总体而言正确选择与维护RCD对于预防电气事故保护生命财产安全具有重要意义。

剩余电流动作保护器的应用分析剩余电流动作保护器（Residual Current Device, RCD）是一种用于保护电路和人身安全的电器，广泛应用于住宅、商业和工业领域。

在本篇文章中，将对剩余电流动作保护器的原理、特点、应用以及重要性进行详细的分析。

首先，剩余电流动作保护器基于电流平衡的原理工作。

当电流通过线路时，剩余电流动作保护器会监测电流的进出情况。

如果电流进出不平衡，说明有电流流入接地或其他地方，可能会造成电离伤害或火灾。

剩余电流动作保护器能够快速检测到这种不平衡，并在短时间内切断电源，有效保护电路和人身安全。

1.高灵敏度：剩余电流动作保护器能够检测到极小的电流差异，通常在数毫安级别，保证及时切断电源。

2.快速响应：剩余电流动作保护器能够在几十毫秒内切断电源，减少事故发生的时间和危险。

3.可靠性：剩余电流动作保护器采用了可靠的电子元件和保护装置，具有长寿命和稳定性。

4.灵活性：剩余电流动作保护器可以适应不同的电路和负载条件，提供多种额定电流和断路能力的选择。

5.安全性：剩余电流动作保护器具有防漏电能力，可以有效预防漏电事故。

1.住宅用电：在住宅中，剩余电流动作保护器常常用于家庭插座、照明电路和浴室等地方的电路保护。

这些地方容易出现漏电问题，剩余电流动作保护器可以快速切断电源，避免漏电事故。

2.商业用电：商业建筑中的电路和设备数量繁多，漏电事故的发生概率也相对较高。

剩余电流动作保护器常被用于商业建筑的配电和控制系统，提供灵敏且可靠的电路保护。

3.工业用电：在工业领域中，电气设备和电路复杂多样。

剩余电流动作保护器通常用于工厂、工地和实验室等场所，对重要设备和关键电路进行保护。

它可以检测和切断电源，避免设备损坏和人员伤害。

4.公共场所：公共场所包括学校、医院、酒店等地方，人员流动量大，安全要求高。

剩余电流动作保护器常被应用于这些场所的电气系统，确保人员安全。

剩余电流动作保护器的重要性不可忽视。

剩余电流动作保护装置的基本原理剩余电流是指通过剩余电流动作保护装置主回路(零序互感器)的电流瞬时值的矢量和，以其有效值表示对于单相线路，剩余电流就是该相的对地漏电电流；对于三相线路，剩余电流就是各相电流瞬时值的矢量和，以其有效值表示。

剩余电流动作保护装置是在规定条件下，当被保护电路中剩余电流超过设定值时，能自动断开电路或发出报警信号的继电保护装置。

剩余电流动作保护装置采用自动切断电源的保护原理。

在直接接触防护中作为防止电击危险的基本保护措施的附加保护；在间接接触防护中作为防止因接地故障使电气设备外露导电部分带有危险电压而引发电击危害或电气火灾危险的有限保护。

一、剩余电流动作保护装置的基本结构剩余电流动作保护装置主要由四个基本环节组成，即信号检测、信号处理、执行机构和试验装置。

零序电流互感器是一个信号检测元件，用来检测一次线路中的剩余电流。

一般采用空心式的环形互感器，安装时，把三相四线一次回路全部穿过零序电流互感器来检测一次回路中电流的矢量和。

信号处理主要是电子电路，功能是对检测环节送来的信号进行放大、变换和比较等一系列处理后输出一个给执行机构通断的信号指令。

执行机构主要是一个脱扣器（交流接触器或断路器），功能是接受并执行通断指令，依靠可分离的触头来断开被保护的线路。

试验装置是一个用模拟发生剩余电流来简单的检测剩余电流动作保护装置是否有效的装置。

（见图1－1）进线N L1 L2 L3FT出线CT——零序电流互感器B——信号处理T——脱扣器F-试验装置图1－1二、剩余电流动作保护装置的工作原理当三相电路中没有发生人身电击事故、设备漏电、接地故障或三相对地泄漏电流平衡时，通过剩余电流动作保护装置零序电流互感器电流的矢量和为零，即剩余电流值为零，剩余电流动作保护装置正常运行。

当三相电路中发生人身电击事故、设备漏电、接地故障或三相对地泄漏电流不平衡时，通过剩余电流动作保护装置的电流矢量和不为零，即剩余电流值不为零。

剩余电流动作保护装置详解汇总剩余电流动作保护装置（简称RCD）是一种电气保护装置，用于检测和保护电路或设备中的人员免受电击。

当发生电流泄漏时，RCD可以快速切断电路，避免电流通过身体，减少电击的危险。

以下是关于剩余电流动作保护装置的详细解释和汇总。

1.作用原理剩余电流动作保护装置的作用原理是基于电路的电流平衡。

当电流通过一个完整的电路时，进去的电流应该等于出来的电流。

如果发生电流泄漏，如电流通过人体流失，进去的电流就不等于出来的电流，这时RCD就会感知到不平衡，并迅速切断电路以保护人员安全。

2.工作方式RCD通过监测电流的两个回路来工作，一个是相位线，用于检测电流进入电路的情况；另一个是中性线，用于检测电流流出电路的情况。

RCD 会比较这两个回路中的电流差异，如果差异超过设定的阈值，RCD会迅速切断电路。

3.配置和安装RCD通常与断路器或保险丝一起使用，安装在电路的起始点。

在住宅和商业建筑中，通常将RCD安装在主电源盒中，以保护整个电气系统。

在特殊环境中，如厨房、浴室和房车，也可以单独配置RCD以提供额外的安全保护。

4.触发电流和断电时间RCD的触发电流（也称为额定电流）是指当电流泄漏达到该值时RCD会触发并切断电路。

常见的RCD触发电流为30mA和300mA。

断电时间是指RCD的响应时间，也称为动作时间。

根据国家和区域的标准要求，常见的RCD断电时间要求在0.1秒内。

5.类型和标准根据不同的应用要求，RCD可以分为不同的类型：A型、AC型、F型和B型。

A型RCD适用于大多数常规应用，AC型RCD适用于交流电路，F型RCD适用于电气设备和设备，B型RCD是一种高级保护装置，可以检测并切断小于6mA的电流泄漏。

6.安全性和重要性剩余电流动作保护装置是保护人员免受电击的关键装置。

它可以迅速切断电路，避免电流通过身体，减少电击的风险。

对于住宅和商业建筑来说，安装RCD是法律和安全要求的一部分。

因此，确保RCD的正常工作和定期维护非常重要。

剩余电流动作保护器剩余电流动作保护器简介及工作原理剩余电流动作保护器，简称RCD（Residual Current Device），是一种用于保护电路和人身安全的电器装置。

它的主要作用是检测电路中的漏电流，并在发生漏电流超过设定的阈值时迅速切断电路，以避免漏电引发电击事故。

本文将从剩余电流动作保护器的原理、工作特点以及使用要点等方面，对其进行详细介绍。

一、剩余电流动作保护器的原理剩余电流动作保护器的基本原理是基于漏电保护器的工作机制而设计的。

当电器设备出现漏电时，电流就会从电源的相位线流入地线，形成漏电回路。

剩余电流动作保护器通过检测回路中的电流差异来判断是否存在漏电，并根据预设的阈值进行断电保护。

剩余电流动作保护器由漏电检测单元、动作控制单元和工作指示部分组成。

其中，漏电检测单元主要包括差动变压器和检测开关。

差动变压器的一次侧接入电源线路的相位线和零线，二次侧接入负载。

当电流平衡时，差动变压器的输出电流为零；而当发生漏电时，由于漏电回路存在电流差异，导致差动变压器输出电流不为零。

检测开关会将差动变压器输出的漏电电流与预设的阈值进行比较，一旦超过阈值，就会触发剩余电流动作保护器的动作控制单元，切断电路。

二、剩余电流动作保护器的工作特点1. 快速动作：剩余电流动作保护器的动作时间通常在几毫秒到几十毫秒之间，可以迅速切断电路，减轻事故后果。

2. 高精度检测：剩余电流动作保护器可以准确地检测微弱的漏电电流，可以有效防止潜在的漏电风险。

3. 自动重合闸：当漏电消失后，剩余电流动作保护器可以自动进行重合闸，恢复电路正常供电。

4. 可靠性高：剩余电流动作保护器采用先进的电子技术和可靠的元器件，具有较高的稳定性和可靠性。

三、剩余电流动作保护器的使用要点1. 适用范围：剩余电流动作保护器适用于交流50Hz/60Hz、额定电压230V/400V及以下电路中，可用于保护人身和防止火灾。

2. 安装位置：剩余电流动作保护器应安装在电源侧的主断路器或分断器之后，以提供全面的电路漏电保护。

剩余电流动作保护器应用分析1. 简介剩余电流动作保护器是一种用于保护人身安全的电气设备。

它主要用于检测电路中的剩余电流，并在超过设定值时切断电源，以避免触电事故的发生。

本文将对剩余电流动作保护器的工作原理、应用场景以及使用注意事项进行分析。

2. 工作原理剩余电流动作保护器基于电流差动原理工作。

当电路中的电流正常流动时，进入和离开电路的电流应该是相等的。

而如果在正常情况下，有一部分电流通过了其他途径绕过人体而返回，就会导致进入和离开电路的电流不相等。

剩余电流动作保护器通过检测电路中的电流差异，一旦发现剩余电流超过设定值，就会迅速切断电源，以避免触电事故。

3. 应用场景剩余电流动作保护器主要应用于需要保护人身安全的电气设备，特别是接地不良或存在漏电风险的场所。

以下是一些常见的应用场景：3.1 家庭用电在家庭用电中，剩余电流动作保护器通常安装在电源箱中，用于保护家庭成员免受电击的危险。

特别是在有湿地或者接地不良的情况下，剩余电流动作保护器可以快速切断电源，保障人身安全。

3.2 工业领域在工业领域，尤其是在潮湿环境或需要使用大功率设备的地方，剩余电流动作保护器的应用尤为重要。

它可以及时检测到漏电情况，并切断电源，避免引发火灾或电击事故。

3.3 医疗设施医疗设施中电气设备的安全性对于患者的生命安全至关重要。

剩余电流动作保护器的应用可以有效保护医疗设备及患者的安全。

当出现漏电的情况时，剩余电流动作保护器能够快速切断电源，保护医护人员和患者的生命安全。

4. 使用注意事项在使用剩余电流动作保护器时，有一些注意事项需要注意：4.1 安装位置剩余电流动作保护器应安装在电路的起始位置，即电源箱或者配电盘。

这样可以保证它能够有效监测整个电路的电流情况，并及时切断电源。

4.2 定期测试定期测试剩余电流动作保护器的工作状态非常重要。

可以使用专业的测试仪器对保护器进行测试，检查其是否正常工作。

通常建议每隔一段时间进行一次测试，以确保保护器能够可靠地工作。

剩余电流动作保护器使用指南引言：剩余电流动作保护器（Residual Current Device，简称RCD）是一种用于保护电气设备和人身安全的重要电气设备。

它能够检测并断开电路中的剩余电流，防止电击事故的发生。

本文将介绍剩余电流动作保护器的基本原理、工作方式和正确使用方法。

一、剩余电流动作保护器的基本原理剩余电流动作保护器的工作原理是基于基准电流与进入保护器的电流之差来实现的。

当电流进入到保护器时，保护器会与进入电流进行比较，如果两者之差超过了设定的动作值（通常为30mA），则保护器会迅速切断电路，以保护用户的安全。

二、剩余电流动作保护器的工作方式1. 安装位置剩余电流动作保护器应该安装在电气系统的起始位置，通常是主断路器的下方，以便保护整个电路。

如果需要保护某个特定的分支电路，可以将保护器直接插入该分支电路的插座中。

2. 动作时间和动作灵敏度剩余电流动作保护器的动作时间是指保护器在检测到剩余电流时，切断电路的时间。

一般来说，动作时间应该在0.1秒以内，以确保及时切断电路，减少事故发生的可能性。

动作灵敏度是指保护器能够检测到的最小剩余电流值，通常为30mA。

3. 定期检测为了确保剩余电流动作保护器的正常工作，用户应定期进行测试。

测试时可以使用保护器上的测试按钮，触发保护器的动作，以验证其是否正常工作。

一般建议每个月进行一次测试。

三、剩余电流动作保护器的正确使用方法1. 购买合格的产品在购买剩余电流动作保护器时，用户应选择符合国家标准的产品，并检查产品上是否有合格证明标志。

购买时应注意产品的额定电流和动作灵敏度是否符合自身的需求。

2. 正确安装剩余电流动作保护器的安装应由专业电工进行，确保安装正确并符合相关安全标准。

在安装过程中，应断开电源，避免触电风险。

安装后应对保护器进行测试，确保其正常工作。

3. 定期检测如前所述，用户应定期检测剩余电流动作保护器的工作状态。

除了使用测试按钮进行测试，还可以借助专业的测试设备进行更详细的检测，以确保保护器在发生故障时能及时切断电路。
