天线下倾角调测

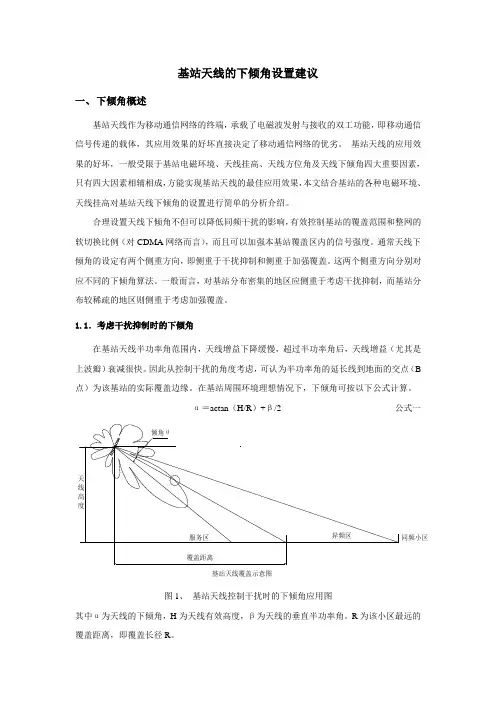

基站天线的下倾角设置建议一、 下倾角概述基站天线作为移动通信网络的终端，承载了电磁波发射与接收的双工功能，即移动通信信号传递的载体，其应用效果的好坏直接决定了移动通信网络的优劣。

基站天线的应用效果的好坏，一般受限于基站电磁环境、天线挂高、天线方位角及天线下倾角四大重要因素，只有四大因素相辅相成，方能实现基站天线的最佳应用效果，本文结合基站的各种电磁环境、天线挂高对基站天线下倾角的设置进行简单的分析介绍。

合理设置天线下倾角不但可以降低同频干扰的影响，有效控制基站的覆盖范围和整网的软切换比例（对CDMA 网络而言），而且可以加强本基站覆盖区内的信号强度。

通常天线下倾角的设定有两个侧重方向，即侧重于干扰抑制和侧重于加强覆盖。

这两个侧重方向分别对应不同的下倾角算法。

一般而言，对基站分布密集的地区应侧重于考虑干扰抑制，而基站分布较稀疏的地区则侧重于考虑加强覆盖。

1.1．考虑干扰抑制时的下倾角在基站天线半功率角范围内，天线增益下降缓慢，超过半功率角后，天线增益（尤其是上波瓣）衰减很快。

因此从控制干扰的角度考虑，可认为半功率角的延长线到地面的交点（B 点）为该基站的实际覆盖边缘。

在基站周围环境理想情况下，下倾角可按以下公式计算。

α＝actan （H/R ）+β/2 公式一倾角θ天线高度同频小区基站天线覆盖示意图覆盖距离服务区异频区图1、 基站天线控制干扰时的下倾角应用图其中α为天线的下倾角，H 为天线有效高度，β为天线的垂直半功率角。

R 为该小区最远的覆盖距离，即覆盖长径R 。

1.2.考虑加强覆盖时的下倾角在基站分布较稀疏的地区，天线下倾角设定无需考虑垂直半功率角等因素的影响。

为保证覆盖区边缘有足够强的信号，可认为天线主瓣方向延长线到地面的交点（B点）为该基站的实际覆盖边缘。

在基站周围环境理想情况下，下倾角可按以下公式计算。

α＝actan（H/R）公式二公式二含义如下图所示。

图二、基站天线控制信号强度时的下倾角应用图二、下倾角设置的应用分析2.1.下倾角分类目前天线行业内天线的下倾角实现方式有三种：机械下倾角、预置电下倾角以及电调下倾角；需要下倾角=机械下倾角+预置电下倾角+电调下倾角。

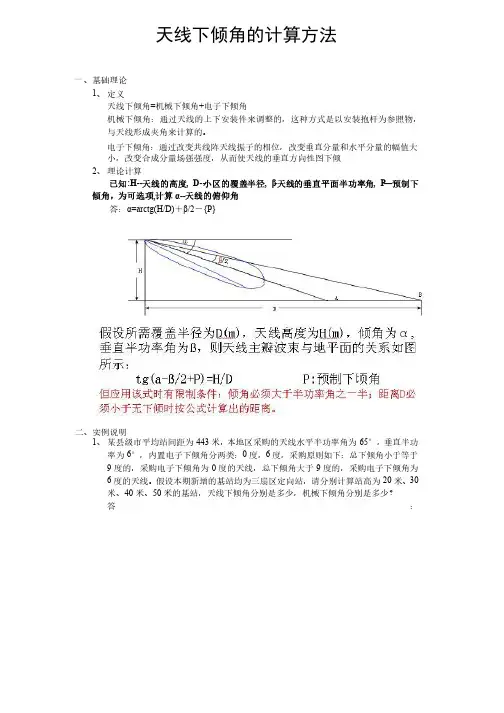

天线下倾角的计算方法一、基础理论1、定义天线下倾角=机械下倾角+电子下倾角机械下倾角：通过天线的上下安装件来调整的，这种方式是以安装抱杆为参照物，与天线形成夹角来计算的。

电子下倾角：通过改变共线阵天线振子的相位，改变垂直分量和水平分量的幅值大小，改变合成分量场强强度，从而使天线的垂直方向性图下倾2、理论计算已知:H--天线的高度, D--小区的覆盖半径, β-天线的垂直平面半功率角, P —预制下倾角，为可选项,计算α--天线的俯仰角答：α=α=arctg(H/D)arctg(H/D)＋β/2－{P} 二、实例说明1、某县级市平均站间距为443米，本地区采购的天线水平半功率角为65°，垂直半功率为6°，内置电子下倾角分两类：0度，6度，采购原则如下：总下倾角小于等于9度的，采购电子下倾角为0度的天线，总下倾角大于9度的，采购电子下倾角为6度的天线。

度的天线。

假设本期新增的基站均为三扇区定向站，假设本期新增的基站均为三扇区定向站，假设本期新增的基站均为三扇区定向站，请分别计算站高为请分别计算站高为20米、30米、40米、50米的基站，天线下倾角分别是多少，机械下倾角分别是多少？答：（1） 根据上图所示，且新增基站为三扇区定向站，小区半径R=站间距D/1.5=443÷1.5≈295（米）（米）（2） 通过《天线下倾角与覆盖距离计算》软件计算通过《天线下倾角与覆盖距离计算》软件计算20米站高基站：总下倾角=7°，机械下倾角=总下倾角-电子下倾角=7°-0°=7°30米站高基站：总下倾角=9°，机械下倾角=总下倾角-电子下倾角=9°-0°=9°40米站高基站：总下倾角=11°，机械下倾角=总下倾角-电子下倾角=11°-6°=5°50米站高基站：总下倾角=13°，机械下倾角=总下倾角-电子下倾角=13°-6°=7°总结：根据以上经验可以推算出，在该地区20米站高基站天线下倾角为7°，站高每增加5米，天线下倾角增加1°三、运行软件三、运行软件。

天线方向角及下倾角测试天线方向角测试方法：使用仪器：指南针型号：DQY-1型指南针的工作环境要求：1．在使用指南针时应距离金属物体、金属管道、导线等2米以上，以免指南针自身磁场受其他磁场干扰，无法获取准确数据。

2．应在晴好天气使用，避免空气中过多的带电粒子对指南针造成影响。

3．使用时应在远离强磁场，如变压器、旋转电机、高压走廊等。

4．应避免在太阳黑子活跃期内使用，由于该期间地球磁场会发生偏转及磁暴现象，指南针获取数据与平时要存在较大差距。

5．在测试者使用指南针时，不要在其半径1米内使用手机通话，以免影响测试数据。

第一种测试方法1.测量者在待测天线正后方一定距离（根据实际情况，尽量远离天线），选择一适当位置。

安装好三脚架并把指南针放置于三脚架托盘上，打开指南针盖并将指南针盖垂直立起与天线面板水平，调节三脚架将指南针调至水平（或测量者手持）；2.视线从指南针刻度盘边上的准针通过反光镜中间的观察孔，与前边的校准针再与要测量的天线的支撑杆成直线；3.此时指南针黑针所指的刻度就是该天线的方位角；4.换另一名测试者重复上述步骤；或用另外一块表进行测量。

取得数据的平均值即第二种测试方法1．测量者在待测天线正前方一定距离（根据实际情况，尽量远离天线），选择一适当位置。

安装好三脚架并把指南针放置于三脚架托盘上，打开指南针盖并将指南针盖垂直立起与天线面板水平，调节三脚架将指南针调至水平（或测量者手持）；2．从指南针刻度盘边上的准针通过反光镜中间的观察孔，与前边的校准针再与要测量的天线的支撑杆成直线；3．此时指南针白针所指的刻度就是该天线的方位角；4．换另一名测试者重复上述步骤；或用另外一块表进行测量。

取得数据的平均值即第三种测试方法1．测量者在待测天线板面垂直方向一定距离（根据实际情况，尽量远离天线），选择一适当位置。

安装好三脚架并把指南针放置于三脚架托盘上，打开指南针盖并将指南针盖垂直立起与天线面板侧面水平，调节三脚架将指南针调至水平（或测量者手持）；2．指南针刻度盘边上的准针通过反光镜中间的观察孔，与前边的校准针再与要测量的天线的支撑杆成直线；3．此时指南针黑针所指的刻度加或减90度（在面向天线正面逆时针一侧加90度，顺时针减90度）就是该天线的方位角；4．换另一名测试者重复上述步骤；或用另外一块表进行测量。

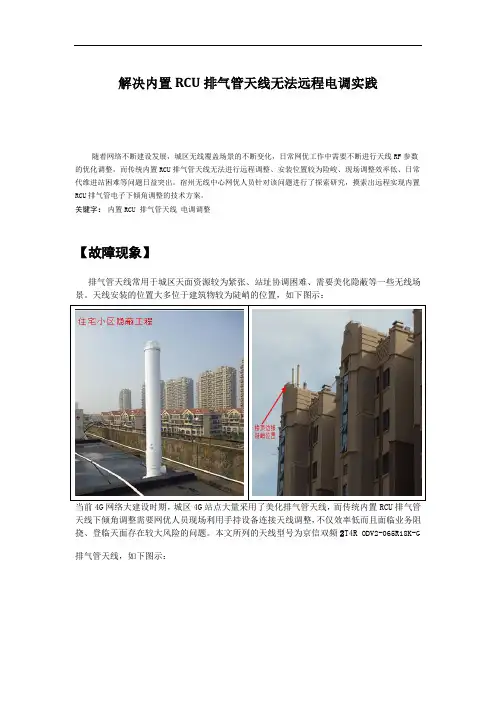

解决内置RCU排气管天线无法远程电调实践随着网络不断建设发展，城区无线覆盖场景的不断变化，日常网优工作中需要不断进行天线RF参数的优化调整，而传统内置RCU排气管天线无法进行远程调整、安装位置较为险峻、现场调整效率低、日常代维进站困难等问题日益突出。

宿州无线中心网优人员针对该问题进行了探索研究，摸索出远程实现内置RCU排气管电子下倾角调整的技术方案。

关键字：内置RCU 排气管天线电调调整【故障现象】排气管天线常用于城区天面资源较为紧张、站址协调困难、需要美化隐蔽等一些无线场景。

天线安装的位置大多位于建筑物较为陡峭的位置，如下图示：天线下倾角调整需要网优人员现场利用手持设备连接天线调整，不仅效率低而且面临业务阻挠、登临天面存在较大风险的问题。

本文所列的天线型号为京信双频2T4R ODV2-065R18K-G排气管天线，如下图示：【原因分析】一、常见电调天线及相关模块简介二、外置RCU天线电子倾角调整方式简介宿州华为设备外置RCU天线电子倾角调整方式：天线2对振子分别对应2个外置RCU，2个RCU通过控制线串接后接到设备侧远端（RRU）的RET接口。

天线电下倾角调节过程如下：1）M2000下发控制命令给BBU2）BBU转发控制信号给RRU3）RRU将控制命令转变为RS485信号，再通过RS485控制接口由多芯电缆发给天线电调RCU4）天线电调RCU接到RS485信号后，执行相应的命令，从而实现天线倾角的调整外置RCU天线电调连线图示：三、内置RCU排气管天线下倾角调整方式传统电倾角调整方式：人工携带手持电调设备CCU，通过手持CCU控制接口引出控制电缆连接到电调天线下RCU控制接口，实现电调控制。

连线示意图如下：手持电调设备CCU操作示意图如下：以上简介可以看出CCU现场电调方案存在操作繁琐、效率低、登临天面较为危险、面临业主阻挠等弊端。

为了解决上述面临的问题，我们进行了实验摸索。

【解决方法】创新电倾角调整方式：分析目前现网安装的排气管天线为内置电动马达，每对天线振子通过AISG接头连线与外部电调控制设备相连。

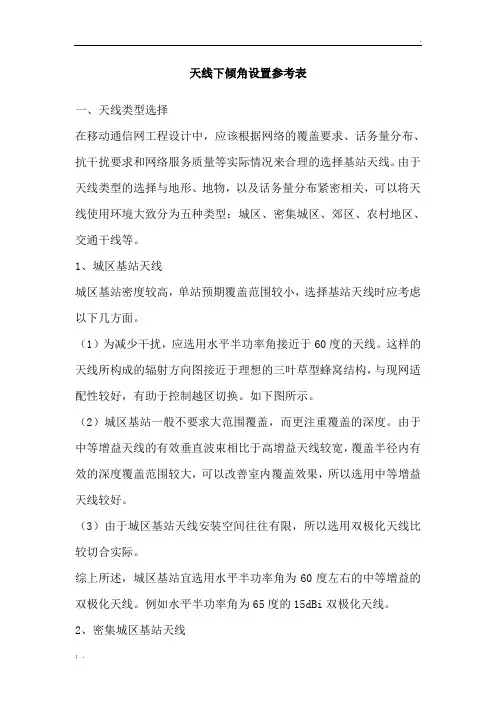

天线下倾角设置参考表一、天线类型选择在移动通信网工程设计中，应该根据网络的覆盖要求、话务量分布、抗干扰要求和网络服务质量等实际情况来合理的选择基站天线。

由于天线类型的选择与地形、地物，以及话务量分布紧密相关，可以将天线使用环境大致分为五种类型：城区、密集城区、郊区、农村地区、交通干线等。

1、城区基站天线城区基站密度较高，单站预期覆盖范围较小，选择基站天线时应考虑以下几方面。

（1）为减少干扰，应选用水平半功率角接近于60度的天线。

这样的天线所构成的辐射方向图接近于理想的三叶草型蜂窝结构，与现网适配性较好，有助于控制越区切换。

如下图所示。

（2）城区基站一般不要求大范围覆盖，而更注重覆盖的深度。

由于中等增益天线的有效垂直波束相比于高增益天线较宽，覆盖半径内有效的深度覆盖范围较大，可以改善室内覆盖效果，所以选用中等增益天线较好。

（3）由于城区基站天线安装空间往往有限，所以选用双极化天线比较切合实际。

综上所述，城区基站宜选用水平半功率角为60度左右的中等增益的双极化天线。

例如水平半功率角为65度的15dBi双极化天线。

2、密集城区基站天线密集城区基站天线的选择与一般城区基站类似。

但由于密集城区基站站距往往只有400米到600米，在使用水平半功率角为65度的15dBi 双极化天线，且天线有效挂高35米的情况下，天线下倾角可能设置在14.0度到11.5度之间。

此时如果单纯采用机械下倾的方式，倾角过大将引起水平波束变宽，干扰增大，同时上副瓣也会引入较大干扰；而采用电子式倾角天线，则可以较好的解决波形畸变的问题，产生的干扰相对较小。

所以密集城区基站选用电子式倾角的水平半功率角为60度左右的中等增益双极化天线较为合适。

3、农村地区基站天线在农村地区，鉴于话务量较小，预期覆盖面积较大的特点，选择基站天线时应考虑以下几方面。

（1）对于CDMA网络而言，为提高定向基站两扇区天线服务交叠区间的通信质量（交叠区内有宏观分集的效果），增大交叠区面积，宜选用水平半功率角较大的天线。

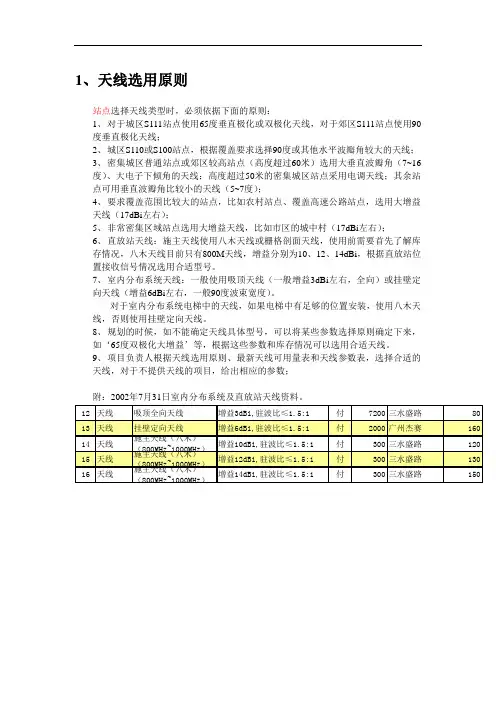

1、天线选用原则站点选择天线类型时，必须依据下面的原则：1、对于城区S111站点使用65度垂直极化或双极化天线，对于郊区S111站点使用90度垂直极化天线；2、城区S110或S100站点，根据覆盖要求选择90度或其他水平波瓣角较大的天线；3、密集城区普通站点或郊区较高站点（高度超过60米）选用大垂直波瓣角（7~16度）、大电子下倾角的天线；高度超过50米的密集城区站点采用电调天线；其余站点可用垂直波瓣角比较小的天线（5~7度）；4、要求覆盖范围比较大的站点，比如农村站点、覆盖高速公路站点，选用大增益天线（17dBi左右）；5、非常密集区域站点选用大增益天线，比如市区的城中村（17dBi左右）；6、直放站天线：施主天线使用八木天线或栅格剖面天线，使用前需要首先了解库存情况，八木天线目前只有800M天线，增益分别为10、12、14dBi，根据直放站位置接收信号情况选用合适型号。

7、室内分布系统天线：一般使用吸顶天线（一般增益3dBi左右，全向）或挂壁定向天线（增益6dBi左右，一般90度波束宽度）。

对于室内分布系统电梯中的天线，如果电梯中有足够的位置安装，使用八木天线，否则使用挂壁定向天线。

8、规划的时候，如不能确定天线具体型号，可以将某些参数选择原则确定下来，如‘65度双极化大增益’等，根据这些参数和库存情况可以选用合适天线。

9、项目负责人根据天线选用原则、最新天线可用量表和天线参数表，选择合适的天线，对于不提供天线的项目，给出相应的参数；附：2002年7月31日室内分布系统及直放站天线资料。

2、下倾角计算下倾角的计算有以下几种形式：α = atan ( ( H1-H2 ) / L ) * 360 / ( 2 * π ) + β/2 – e_γ(公式一)其中α表示准备采用的机械下倾角；H1表示站点高度，H2表示周围平均高度；L表示站点到本扇区正对方向站点的距离，通过两个站点之间的经纬度可以求出；β表示垂直波瓣角，β/2表示垂直波瓣角的一半；e_γ表示电子下倾角；公式一计算出来的机械下倾角为：站点和周围高度差到附近站点的俯角，加上垂直波瓣角的一半，去掉电子下倾角；以前采用的该方案，普遍反映下倾角太小。

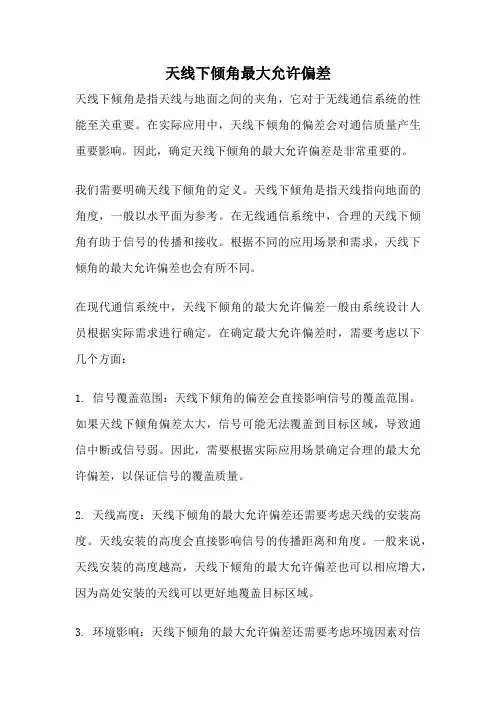

天线下倾角最大允许偏差天线下倾角是指天线与地面之间的夹角，它对于无线通信系统的性能至关重要。

在实际应用中，天线下倾角的偏差会对通信质量产生重要影响。

因此，确定天线下倾角的最大允许偏差是非常重要的。

我们需要明确天线下倾角的定义。

天线下倾角是指天线指向地面的角度，一般以水平面为参考。

在无线通信系统中，合理的天线下倾角有助于信号的传播和接收。

根据不同的应用场景和需求，天线下倾角的最大允许偏差也会有所不同。

在现代通信系统中，天线下倾角的最大允许偏差一般由系统设计人员根据实际需求进行确定。

在确定最大允许偏差时，需要考虑以下几个方面：1. 信号覆盖范围：天线下倾角的偏差会直接影响信号的覆盖范围。

如果天线下倾角偏差太大，信号可能无法覆盖到目标区域，导致通信中断或信号弱。

因此，需要根据实际应用场景确定合理的最大允许偏差，以保证信号的覆盖质量。

2. 天线高度：天线下倾角的最大允许偏差还需要考虑天线的安装高度。

天线安装的高度会直接影响信号的传播距离和角度。

一般来说，天线安装的高度越高，天线下倾角的最大允许偏差也可以相应增大，因为高处安装的天线可以更好地覆盖目标区域。

3. 环境影响：天线下倾角的最大允许偏差还需要考虑环境因素对信号传播的影响。

例如，如果通信系统部署在有建筑物或障碍物的城市环境中，天线下倾角的最大允许偏差可能需要比较小，以避免信号被阻挡或反射导致干扰。

在实际应用中，为了保证通信质量和系统性能，通常会采用一些调整手段来控制天线下倾角的偏差。

例如，通过调整天线的安装角度、使用下倾角调整器或者使用自动倾斜系统来实现天线下倾角的精确控制。

天线下倾角的最大允许偏差是根据实际应用需求确定的重要参数。

合理地确定最大允许偏差可以保证通信系统的正常运行和性能优化。

在实际应用中，系统设计人员需要综合考虑信号覆盖范围、天线高度和环境因素等因素来确定合理的最大允许偏差。

通过采用合适的调整手段，可以实现天线下倾角的精确控制，提高无线通信系统的性能和覆盖质量。

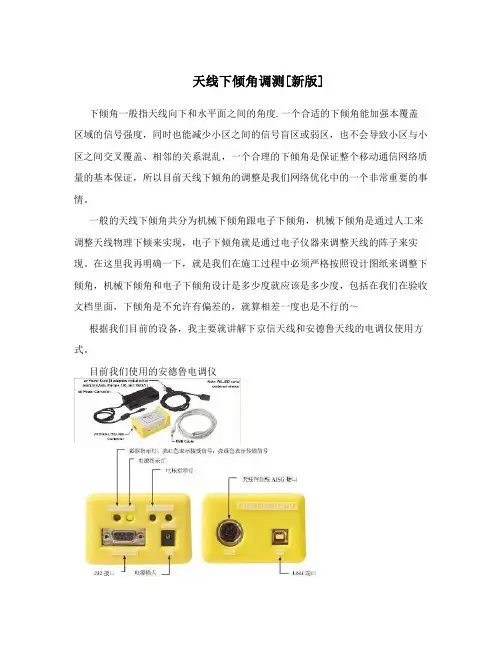

天线下倾角调测[新版]下倾角一般指天线向下和水平面之间的角度.一个合适的下倾角能加强本覆盖区域的信号强度，同时也能减少小区之间的信号盲区或弱区，也不会导致小区与小区之间交叉覆盖、相邻的关系混乱，一个合理的下倾角是保证整个移动通信网络质量的基本保证，所以目前天线下倾角的调整是我们网络优化中的一个非常重要的事情。

一般的天线下倾角共分为机械下倾角跟电子下倾角，机械下倾角是通过人工来调整天线物理下倾来实现，电子下倾角就是通过电子仪器来调整天线的阵子来实现。

在这里我再明确一下，就是我们在施工过程中必须严格按照设计图纸来调整下倾角，机械下倾角和电子下倾角设计是多少度就应该是多少度，包括在我们在验收文档里面，下倾角是不允许有偏差的，就算相差一度也是不行的～根据我们目前的设备，我主要就讲解下京信天线和安德鲁天线的电调仪使用方式。

目前我们使用的安德鲁电调仪安德鲁的电调仪是没有自带显示屏的，所以我们需要用电脑联接电调仪再联接到天线来调整天线的电子下倾角，联接天线后，打开软件，点击面板上“Find Dcvices”按钮软件开始执行新的搜索任务，进度条显示搜索进程，界面下方状态栏显示伴随进程正在搜索的内容完成搜索后弹出对话框，检查已搜索出的设备，如果正确点击“YES”，反之点击“NO”。

经过搜索发现天线后，界面内会弹出一个对话框，显示目前发现驱动器的数量。

同时，软件界面内会显示出已搜索到的天线驱动器的基本信息，其数据显示结构。

点击选中需要配置的驱动器，在主界面下方找到并点击功能键“Edit Selected”进入编辑选择窗口。

在编辑窗口内填写所有的信息后，点击“Configure”，跳出对话框询问点击“YES”，再次跳出对话框点击’“OK”。

点击选中需要配置的驱动器，在主界面下方找到并点击功能键“Move Selected”进入编辑选择窗口。

在编辑窗口内填写所有的信息后，点击“Activate”，跳出对话框询问是否激活，点击“OK”。

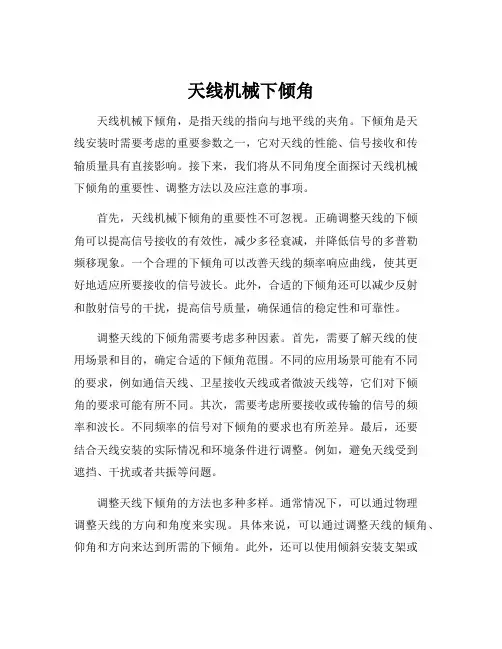

天线机械下倾角天线机械下倾角，是指天线的指向与地平线的夹角。

下倾角是天线安装时需要考虑的重要参数之一，它对天线的性能、信号接收和传输质量具有直接影响。

接下来，我们将从不同角度全面探讨天线机械下倾角的重要性、调整方法以及应注意的事项。

首先，天线机械下倾角的重要性不可忽视。

正确调整天线的下倾角可以提高信号接收的有效性，减少多径衰减，并降低信号的多普勒频移现象。

一个合理的下倾角可以改善天线的频率响应曲线，使其更好地适应所要接收的信号波长。

此外，合适的下倾角还可以减少反射和散射信号的干扰，提高信号质量，确保通信的稳定性和可靠性。

调整天线的下倾角需要考虑多种因素。

首先，需要了解天线的使用场景和目的，确定合适的下倾角范围。

不同的应用场景可能有不同的要求，例如通信天线、卫星接收天线或者微波天线等，它们对下倾角的要求可能有所不同。

其次，需要考虑所要接收或传输的信号的频率和波长。

不同频率的信号对下倾角的要求也有所差异。

最后，还要结合天线安装的实际情况和环境条件进行调整。

例如，避免天线受到遮挡、干扰或者共振等问题。

调整天线下倾角的方法也多种多样。

通常情况下，可以通过物理调整天线的方向和角度来实现。

具体来说，可以通过调整天线的倾角、仰角和方向来达到所需的下倾角。

此外，还可以使用倾斜安装支架或抱杆等辅助工具来实现精确的调整。

在调整过程中，可以借助仪器设备如天线形状测试仪、信号分析仪等来监测和验证调整效果。

然而，在调整天线下倾角时也需要注意一些事项。

首先，要确保任何调整都符合安全要求，并且由专业人员进行操作。

其次，要确保天线调整后的角度与所需下倾角相匹配。

如果下倾角过大或者过小，都会对信号的接收和传输产生不良影响。

因此，在调整过程中要及时进行信号测试和分析，确保调整的准确性和有效性。

最后，还要注意天线与其他设备的配合和相互干扰问题，确保整个系统的正常运行和协同工作。

综上所述，天线机械下倾角在天线安装和调整中具有重要意义。

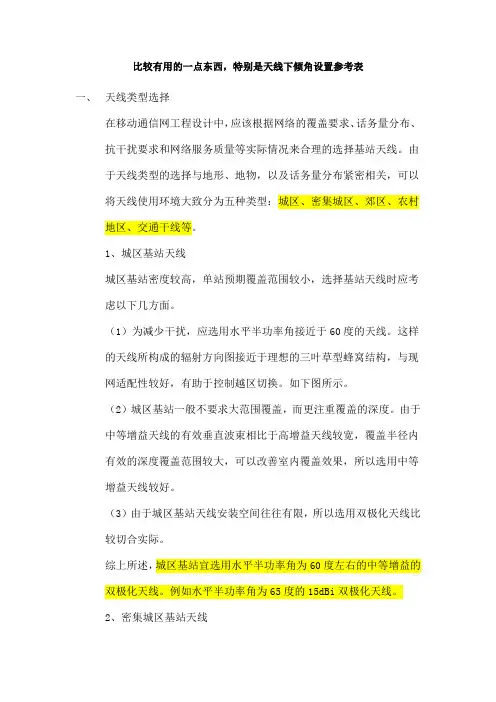

比较有用的一点东西，特别是天线下倾角设置参考表一、天线类型选择在移动通信网工程设计中，应该根据网络的覆盖要求、话务量分布、抗干扰要求和网络服务质量等实际情况来合理的选择基站天线。

由于天线类型的选择与地形、地物，以及话务量分布紧密相关，可以将天线使用环境大致分为五种类型：城区、密集城区、郊区、农村地区、交通干线等。

1、城区基站天线城区基站密度较高，单站预期覆盖范围较小，选择基站天线时应考虑以下几方面。

（1）为减少干扰，应选用水平半功率角接近于60度的天线。

这样的天线所构成的辐射方向图接近于理想的三叶草型蜂窝结构，与现网适配性较好，有助于控制越区切换。

如下图所示。

（2）城区基站一般不要求大范围覆盖，而更注重覆盖的深度。

由于中等增益天线的有效垂直波束相比于高增益天线较宽，覆盖半径内有效的深度覆盖范围较大，可以改善室内覆盖效果，所以选用中等增益天线较好。

（3）由于城区基站天线安装空间往往有限，所以选用双极化天线比较切合实际。

综上所述，城区基站宜选用水平半功率角为60度左右的中等增益的双极化天线。

例如水平半功率角为65度的15dBi双极化天线。

2、密集城区基站天线密集城区基站天线的选择与一般城区基站类似。

但由于密集城区基站站距往往只有400米到600米，在使用水平半功率角为65度的15dBi双极化天线，且天线有效挂高35米的情况下，天线下倾角可能设置在14.0度到11.5度之间。

此时如果单纯采用机械下倾的方式，倾角过大将引起水平波束变宽，干扰增大，同时上副瓣也会引入较大干扰；而采用电子式倾角天线，则可以较好的解决波形畸变的问题，产生的干扰相对较小。

所以密集城区基站选用电子式倾角的水平半功率角为60度左右的中等增益双极化天线较为合适。

3、农村地区基站天线在农村地区，鉴于话务量较小，预期覆盖面积较大的特点，选择基站天线时应考虑以下几方面。

（1）对于CDMA网络而言，为提高定向基站两扇区天线服务交叠区间的通信质量（交叠区内有宏观分集的效果），增大交叠区面积，宜选用水平半功率角较大的天线。

池州京信天线电子下倾角调试案例摘要：4G天线电子下倾角可以在网管远程操作调试，但是因为网管的天线版本问题导致调试不准确，现通过升级版本来恢复网管调试的准确性关键字：电子下倾角版本【故障现象】：网络优化中，塔工在调试平天假日酒店的电子倾角时发现现场电子倾角度数和网管设置不一样，网管设置是1.2度，但是现场度数是2度，为保证问题不是偶然出现，我们又验证了电信大楼RRU等两个站，发现都是现场设置度数比网管度数大，截图如下：【原因分析】：开始我们觉得可能是天线刚装没有进行过校准，校准之后度数应该能恢复一致，所以就通过网管对天线校准，但是校准之后发现天线度数并无变化，误差仍然存在，最后通过联系京信厂家工程师，对现场天线进行检查，发现现在使用的4G天线都是近期刚刚到货的天线，有可能因为网管安装的天线版本没有及时更新导致度数存在误差，老版本天线度数范围是0到8度，现网4G安装的新天线是0到10度的范围，正是因为版本天线的度数范围不同导致度数存在误差，我们预测通过网管更新天线版本可以解决该问题。

【解决方法】：通过在网管更新天线版本来解决电子倾角度数不准的问题：网管更新步骤如下：STEP1：打开动态管理功能，选定网元（例GC-市区-电信老楼局ZFBBU14-447478），在动态命令中双击SDR-AISG设备-发送配置数据，如图STEP2：在右侧弹出的命令中选择需要处理的RETC（例清溪河宾馆三个RRU 带的6个RETC），先选择AISG设备ID为1的三个选项，点击命令执行，会弹出下图窗口选择文件打开文件夹，选择ODV2-065R18K-G-Ⅶ-1710-2170-L.BIN.bin，随后改命令开始执行，下发该版本。

完成后会出现下述结果再选择AISG设备ID为2的三个选项，重复上述操作，选择ODV2-065R18K-G-Ⅶ-1710-2170-R.BIN.bin文件进行下发操作。

STEP3：在动态命令-SDR-AISG-RET中点击AISG2.0批量查询天线设备数据，如图选择需要查询的RETC（例清溪河宾馆三个RRU带的6个RETC）点击命令执行，结果如下图检查最大倾角（度）与最小倾角（度），数据为10.0与0.0的话，表示版本更新成功。

天线方向角及下倾角测试天线方向角测试方法：使用仪器：指南针型号：DQY-1型指南针的工作环境要求：1．在使用指南针时应距离金属物体、金属管道、导线等2米以上，以免指南针自身磁场受其他磁场干扰，无法获取准确数据。

2．应在晴好天气使用，避免空气中过多的带电粒子对指南针造成影响。

3．使用时应在远离强磁场，如变压器、旋转电机、高压走廊等。

4．应避免在太阳黑子活跃期内使用，由于该期间地球磁场会发生偏转及磁暴现象，指南针获取数据与平时要存在较大差距。

5．在测试者使用指南针时，不要在其半径1米内使用手机通话，以免影响测试数据。

第一种测试方法1.测量者在待测天线正后方一定距离（根据实际情况，尽量远离天线），选择一适当位置。

安装好三脚架并把指南针放置于三脚架托盘上，打开指南针盖并将指南针盖垂直立起与天线面板水平，调节三脚架将指南针调至水平（或测量者手持）；2.视线从指南针刻度盘边上的准针通过反光镜中间的观察孔，与前边的校准针再与要测量的天线的支撑杆成直线；3.此时指南针黑针所指的刻度就是该天线的方位角；4.换另一名测试者重复上述步骤；或用另外一块表进行测量。

取得数据的平均值即第二种测试方法1．测量者在待测天线正前方一定距离（根据实际情况，尽量远离天线），选择一适当位置。

安装好三脚架并把指南针放置于三脚架托盘上，打开指南针盖并将指南针盖垂直立起与天线面板水平，调节三脚架将指南针调至水平（或测量者手持）；2．从指南针刻度盘边上的准针通过反光镜中间的观察孔，与前边的校准针再与要测量的天线的支撑杆成直线；3．此时指南针白针所指的刻度就是该天线的方位角；4．换另一名测试者重复上述步骤；或用另外一块表进行测量。

取得数据的平均值即第三种测试方法1．测量者在待测天线板面垂直方向一定距离（根据实际情况，尽量远离天线），选择一适当位置。

安装好三脚架并把指南针放置于三脚架托盘上，打开指南针盖并将指南针盖垂直立起与天线面板侧面水平，调节三脚架将指南针调至水平（或测量者手持）；2．指南针刻度盘边上的准针通过反光镜中间的观察孔，与前边的校准针再与要测量的天线的支撑杆成直线；3．此时指南针黑针所指的刻度加或减90度（在面向天线正面逆时针一侧加90度，顺时针减90度）就是该天线的方位角；4．换另一名测试者重复上述步骤；或用另外一块表进行测量。

天线下倾角的确定天线倾角的确定已知条件－－天线高度H，所希望得到的覆盖半径R，天线垂直平面的半功率角A。

需确定天线倾角B。

BHA/2CRtg(B-A/2)=H/R=>B=arctg(H/R)+A/2说明：不考虑路径损耗，D点功率电平是C点的一半，即小3dB。

由此计算覆盖半径不完全合理。

但是厂家只提供半功率角指标。

实际作天线倾角时，比B值大1－2度更合理些。

上式同样表明天线高度与小区覆盖半径的关系。

D例：设高度＝15，距离＝72，A为天线垂直面半功率角为8度（具体看天线型号），计算结果为：arctg(15/72)=0.2050.205*57.296=11.74arctg(15/72)＋A/2=0.205+A/2=11.74+4=15.74度（计算式中的57.296=1弧度. 1角度＝180/∏＝57.296度，0.205为弧度值，转换为角度：0.205*57.296=11.74），arctg(15/72)=0.205（这个公式算出来的天线主瓣是覆盖在小区边缘的，即覆盖在72米处，为控制小区覆盖范围需加上天线垂直面半功率角/2，再加上1－2度才能把信号完全控制在小区覆盖范围内）自由空间损耗公式计算：LS(dB)=32.45+20lgf(MHZ)+20lgd(KM)900(MHZ)计算结果：=20lg(4∏/C)+20lgf(MHZ)+20lgd(KM)=20lg(4∏/3)-160＋119.08+20lgd+60=12.44+20lgd+19.08=31.52+20lgd1800(MHZ)计算结果：=20lg(4∏/C)+20lgf(MHZ)+20lgd(KM)=20lg(4∏/3)-160+125.1+20lgd+60=12.44+ 25.1+20lgd=37.5+20lgd。

天线倾角计算小工具
以上计算的倾角没有考虑原有基站高度和倾角（因为联通提供的信息都不准假设均匀覆盖，考虑1/3的重叠区域计算出需要新建基站需要覆盖的距离，新站割接入网后，需要进行网络优化，原有基站的一些
天线的垂直波束宽度15dBi和17dBi的天线是不一样的，我做了修正。

需要覆盖距离
414
1440
1500
300
2100
972
ogleearth直接拉出）
和倾角（因为联通提供的信息都不准，全部是6度和3度，没有意义）
出需要新建基站需要覆盖的距离，再求反tg；作为初步估算。

的一些情况比如倾角会发生变化，仅供参考。

线是不一样的，我做了修正。

然后拆成两部分，你就按总下倾角12°及以下的机械倾角统一定为6°，12°以上的机械倾
然后总下倾角减去机械倾角就是电子倾角了
机械倾角统一定为8°。

一、案例背景5G AAU是实现5G关键技术Massive MIMO的核心设备，是5G与4G技术在天线形态上最大的差异。

为了实现更多层的数据流传输以及更加精确的波束赋形技术，在建网过程大量使用了192个振子的64TR的AAU设备，5G的AAU设备远比原先的4G无源天线技术更为复杂，天线体积更大，天线参数的设计也更为复杂。

1）AAU 体积更大，现场安装、调整更加困难如上图所示，5G AAU的重量接近45kg，迎风面积接近0.4平方米，安装时对铁塔、抱杆要求更高；安装完毕后，对机械方位角、机械下倾角调整难度更多，很多时候需要两个塔工上塔配合才能完成调整，因此在基站设计、安装阶段一次性对AAU的机械方位角和机械下倾角设计到位就显得尤为重要。

2）AAU的上、下行波形不一致，因而对工参有不同要求对于64T64R MM产品，垂直面单元3dB宽度达到26~28 度，对于32T32R MM 产品，垂直面单元3dB宽度为64T64R MM产品的一半。

由于上、下行波形不一致，MM产品对于工参有着不同的需求：下行：信号经过多端口数字权值赋形后，再从天线发射，波形已经是各通道加权后的结果，此时波束垂直宽度和传统天线近似，所对应的工参也同传统天线近似。

上行：信号在单个通道接收后，再通过权值加权合并产生赋形增益；在进入天线时，波形是单通道的大垂直宽度，因此需要大机械下倾，才能避免邻区的NI落入3dB主瓣接收范围。

二、分析过程2.1，5G 下倾角类型以及不同场景的应用分析目前5G Massive MIMO AAU有64T64R、32T32R两种通道数天线，其区别在于垂直面上分别支持4层、2层波束，具备不同的三维Massive MIMO性能，相比以往的双极化天线在垂直维度上有更好的覆盖增益。

不同通道数的天线对于下倾角的实现和规划方法存在一定差异。

64T64R，192阵子，8列×4 行×2极化，垂直面每个通道由3个振子组成，共4通道，单元方向图为3个振子合成的方向图：32T32R，8列×2 行×2极化，垂直面每个通道由6个振子组成，共2 通道单元方向图为6个振子合成的方向图。
