变压器培训资料(新)

变压器培训资料变压器是一种常见的电气设备，广泛应用于电力系统中，是实现电能输送和电压变换的关键组件之一。

由于其重要性，变压器的培训资料也备受关注。

本文将从变压器的基本原理、结构和工作方式等方面进行介绍，希望能对读者有所帮助。

一、变压器的基本原理变压器的基本原理是基于电磁感应定律，即当一个导体在磁场中移动或发生变化时，将会在导体上产生感应电动势。

利用这一原理，变压器可以通过电磁感应将输入端的电能转换为输出端的电能，实现电压的升降。

二、变压器的结构变压器主要由两个主要部分组成：铁芯和线圈。

铁芯一般采用硅钢片制成，能够有效地集中和导磁。

线圈分为输入线圈（也称为初级线圈）和输出线圈（也称为次级线圈），它们分别通过与铁芯紧密连接，形成一个闭合的磁路。

三、变压器的工作方式变压器的工作方式可以分为两种：工频变压器和高频变压器。

1. 工频变压器：工频变压器是指在工频下（通常为50Hz或60Hz）工作的变压器。

它通常采用铁芯，通过变压器的磁耦合作用，实现电能的传输和变换。

工频变压器广泛应用于电力系统中，用于电压升降和输电。

2. 高频变压器：高频变压器是指在高频（通常为几千Hz至几百kHz）条件下工作的变压器。

它通常采用气芯或磁性粉末芯，通过磁场的非饱和状态实现电能的变换。

高频变压器主要应用于电子设备中，如电视机、电脑等。

四、变压器的应用领域变压器在电力系统中具有重要的应用价值，主要体现在以下几个方面：1. 输电：变压器能够将发电厂产生的高电压电能通过变压器升高后进行远距离输送，然后再通过变压器降压供给用户，通过变压器的电能输送，将电力从发电厂传送到用户。

2. 电压变换：变压器能够将输入端的电压升高或降低到需要的电压水平，满足不同设备和系统的电压需求。

3. 隔离：变压器能够将输入端与输出端隔离，有效地防止电气设备之间的相互影响，提高电气系统的安全性和稳定性。

4. 良好的调压性能：变压器能够平稳地进行电压调整，保证供电质量，提高系统的稳定性。

变压器培训资料一、变压器的基本概念和原理变压器是一种将电能从一种电压等级转换到另一种电压等级的电气装置。

它由主磁路和两个或多个线圈组成。

主磁路由铁芯和定子线圈构成，而副线圈则通过磁感线的作用产生感应电动势。

变压器工作基于电磁感应的原理，根据法拉第电磁感应定律，当主磁路通过交流电流时，副线圈中也会产生电压。

二、变压器的类型及应用领域1. 根据结构分类变压器可以分为干式变压器和油浸变压器两种。

干式变压器采用无油绝缘材料，适用于一些特殊环境，如防爆场所、高海拔地区等。

而油浸变压器则通过油浸冷却和绝缘，广泛应用于配电系统、发电厂等场所。

2. 根据用途分类变压器的用途很广泛，可以分为配电变压器、电源变压器、电焊机变压器等。

配电变压器主要用于将高压输电网的电能转换为适用于城市和居民的低压电能。

电源变压器则用于将电源的电能转换为各种电子设备所需的适宜电压。

而电焊机变压器则用于提供适宜电压和电流以供电焊使用。

三、变压器的工作原理1. 变压器的磁化过程当交流电源施加在主线圈上时，主线圈中会形成一个交变磁场。

这个交变磁场通过铁芯传导到副线圈中，副线圈中也会形成一个交变磁场。

这个磁场的强弱决定了感应电动势的大小。

2. 变压器的变比关系根据变压器的原理，主副线圈匝数之比等于两个线圈的电压之比。

即N1/N2 = U1/U2，其中N1和N2分别为主副线圈的匝数，U1和U2为主副线圈的电压。

3. 变压器的效率和损耗变压器的效率可以通过功率输入与输出的比值来计算。

常见的损耗包括铜损和铁损。

铜损是指通过线圈中电流通行而产生的损耗，铁损则是指通过铁芯中的磁感线而产生的损耗。

四、变压器的维护和保养为了确保变压器的正常工作和延长使用寿命，需要进行定期的维护和保养。

常见的维护措施包括清洗变压器表面，检查和紧固连接螺钉，维护冷却系统，及时更换磨损的零件等。

此外，还需要定期对变压器进行检测和测试，确保其电气性能符合要求。

五、结语变压器作为电力系统的重要组成部分，在现代工业生产和日常生活中扮演着不可或缺的角色。

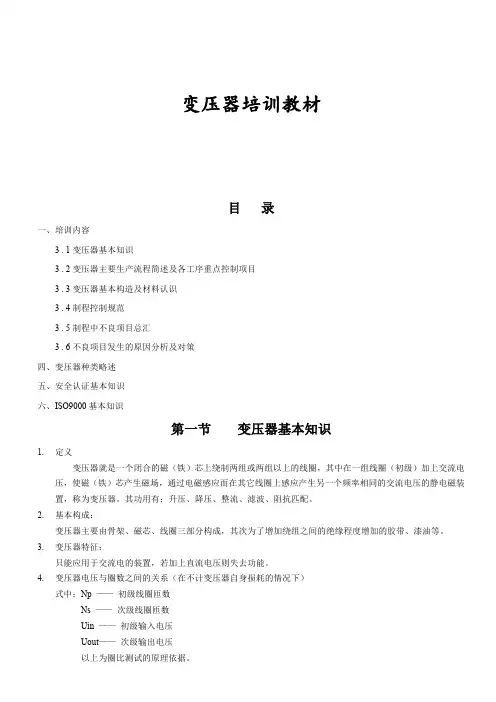

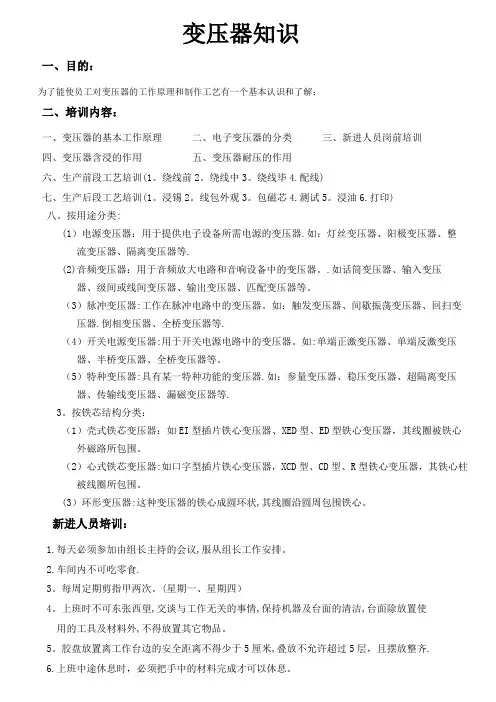

变压器培训教材目录一、培训内容3.1变压器基本知识3.2变压器主要生产流程简述及各工序重点控制项目3.3变压器基本构造及材料认识3.4制程控制规范3.5制程中不良项目总汇3.6不良项目发生的原因分析及对策四、变压器种类略述五、安全认证基本知识六、ISO9000基本知识第一节变压器基本知识1.定义变压器就是一个闭合的磁（铁）芯上绕制两组或两组以上的线圈，其中在一组线圈（初级）加上交流电压，使磁（铁）芯产生磁场，通过电磁感应而在其它线圈上感应产生另一个频率相同的交流电压的静电磁装置，称为变压器。

其功用有：升压、降压、整流、滤波、阻抗匹配。

2.基本构成：变压器主要由骨架、磁芯、线圈三部分构成，其次为了增加绕组之间的绝缘程度增加的胶带、漆油等。

3.变压器特征：只能应用于交流电的装置，若加上直流电压则失去功能。

4.变压器电压与圈数之间的关系（在不计变压器自身损耗的情况下）式中：Np——初级线圈匝数Ns——次级线圈匝数Uin——初级输入电压Uout——次级输出电压以上为圈比测试的原理依据。

第二节变压器主要生产流程及各工序重点注意项目1.生产前技术资料、工具、夹具、仪器、设备的状态确认。

2.原材料上线——数量及规格的确认。

3.备料1)备铜线及引线长度：注意事项：铜线不可打结、扭曲，长度依据指示要求，数量依据订单数量及单个用量去剪，不可多备以防浪费。

2)备屏蔽铜片：注意事项：铜片剪口平整，不可起毛边或剪斜，长度依据指示要求。

铜片焊点要光滑、平整，焊点需盖住引线端部，尺寸依据指示要求。

3)焊端子注意事项：端子扣内必须充满线头，以避免松脱。

焊锡时，锡流不可长于5mm以上。

其余流程参考3.4《制程控制规范》。

第三节变压器基本结构和材料认识及使用1.变压器基本结构变压器主要由骨架（BOBBIN），铜线（WIRE）、磁芯（CORE）构成，线圈内绝缘阻隔用胶带。

2.变压器所使用的材料：1)骨架（BOBBIN）：A.材质：电木骨架：耐热性好，较脆。

变压器培训资料### 变压器培训资料（第一篇）#### 一、什么是变压器？变压器是一种将电能从一个电路传输到另一个电路的电气设备。

它是基于电磁感应原理工作的。

变压器由两个或多个线圈组成，包括一个主要线圈和一个或多个次要线圈。

主要线圈连接到输电线路，次要线圈连接到用户线路。

#### 二、变压器的工作原理变压器的工作原理是基于法拉第电磁感应定律。

当主要线圈中有交流电流通过时，产生的磁场将穿过次要线圈，导致次要线圈中产生感应电流。

根据安培定律，感应电流会产生磁场，该磁场与主要线圈中的磁场相互作用，从而引起次要线圈中的电压。

#### 三、变压器的分类根据变压器的用途和设计结构，可以将其分为以下几类：1. 功率变压器：用于将高压输电线路的电压降低到适合用户使用的低压。

功率变压器通常被安装在电网的变电所或输电塔上。

2. 隔离变压器：用于将电源与负载之间隔离，以防止电流和故障产生的危险。

隔离变压器通常用于电子设备和仪器仪表等敏感电气设备中。

3. 自耦变压器：主要用于低功率应用，如音频放大器和电子变压器。

4. 核心型变压器：具有铁芯，用于电力系统中的大功率变压器。

#### 四、变压器的优点变压器具有以下几个优点：1. 节能：变压器能够将高压转变为低压，减少了能量的损耗。

2. 距离传输：变压器可以通过增加或减少电压来调整电力传输的距离，使电能可以从发电站传输到用户。

3. 隔离：变压器通过将主要线圈与次要线圈隔离，使电源与负载之间得以隔离，从而提供了安全性和稳定性。

4. 可调性：变压器的输出电压可以根据需求进行调整，以适应不同的应用。

#### 五、常见的变压器故障及其处理方法1. 短路故障：当变压器主要线圈和次要线圈之间发生短路时，会导致大电流通过，可能引发火灾或爆炸。

处理方法包括更换短路处的绝缘材料和维修电路。

2. 温度过高：如果变压器温度过高，可能是因为负载过大或通风不良。

应及时降低负载或改进通风系统。

3. 绝缘损坏：绝缘的老化或损坏会导致电流漏到变压器的金属部分，从而引发故障。

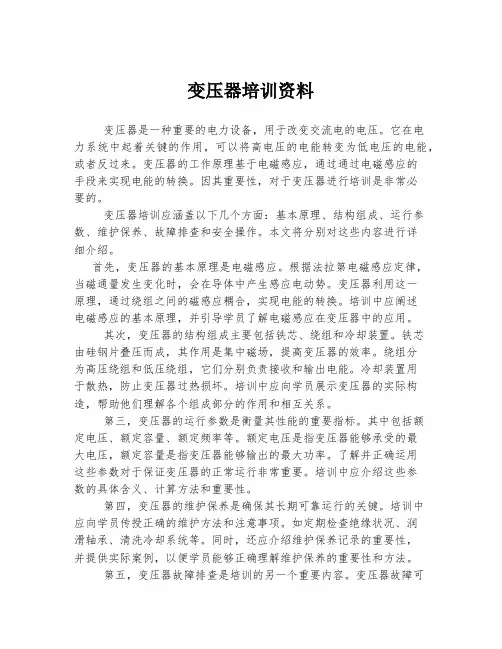

变压器培训资料变压器是一种重要的电力设备，用于改变交流电的电压。

它在电力系统中起着关键的作用，可以将高电压的电能转变为低电压的电能，或者反过来。

变压器的工作原理基于电磁感应，通过通过电磁感应的手段来实现电能的转换。

因其重要性，对于变压器进行培训是非常必要的。

变压器培训应涵盖以下几个方面：基本原理、结构组成、运行参数、维护保养、故障排查和安全操作。

本文将分别对这些内容进行详细介绍。

首先，变压器的基本原理是电磁感应。

根据法拉第电磁感应定律，当磁通量发生变化时，会在导体中产生感应电动势。

变压器利用这一原理，通过绕组之间的磁感应耦合，实现电能的转换。

培训中应阐述电磁感应的基本原理，并引导学员了解电磁感应在变压器中的应用。

其次，变压器的结构组成主要包括铁芯、绕组和冷却装置。

铁芯由硅钢片叠压而成，其作用是集中磁场，提高变压器的效率。

绕组分为高压绕组和低压绕组，它们分别负责接收和输出电能。

冷却装置用于散热，防止变压器过热损坏。

培训中应向学员展示变压器的实际构造，帮助他们理解各个组成部分的作用和相互关系。

第三，变压器的运行参数是衡量其性能的重要指标。

其中包括额定电压、额定容量、额定频率等。

额定电压是指变压器能够承受的最大电压，额定容量是指变压器能够输出的最大功率。

了解并正确运用这些参数对于保证变压器的正常运行非常重要。

培训中应介绍这些参数的具体含义、计算方法和重要性。

第四，变压器的维护保养是确保其长期可靠运行的关键。

培训中应向学员传授正确的维护方法和注意事项。

如定期检查绝缘状况、润滑轴承、清洗冷却系统等。

同时，还应介绍维护保养记录的重要性，并提供实际案例，以便学员能够正确理解维护保养的重要性和方法。

第五，变压器故障排查是培训的另一个重要内容。

变压器故障可能导致电能转换效率下降、输出功率不稳定等问题。

在培训中，应向学员介绍常见的变压器故障、故障排查的方法和措施，以及如何正确修复。

这方面的培训可以通过案例分析和实际操作来进行，以帮助学员提升故障排查的能力。

变压器知识培训资料全xx年xx月xx日CATALOGUE 目录•变压器的基本概念•变压器的组成与结构•变压器的工作运行与维护•变压器的性能指标与测试•变压器的设计制造与选型•变压器的发展趋势与新技术应用01变压器的基本概念变压器是一种利用电磁感应原理改变交流电压的设备，主要由初级线圈、铁芯和次级线圈组成。

变压器的定义当一个交流电通过初级线圈时，会产生变化的磁场，这个磁场会在次级线圈中产生感应电动势，从而改变电压大小。

工作原理变压器的定义与工作原理变压器的种类根据不同的用途和性能参数，变压器可分为电力变压器、特种变压器、干式变压器、油浸式变压器等。

变压器的用途变压器在电力、工业、通信、建筑等领域有着广泛的应用，如电力系统中的升压器和降压器，工业中的加热和生产机械的驱动等。

变压器的种类与用途优点变压器具有效率高、维护方便、可靠性高、过载能力强等优点。

缺点变压器也有一定的局限性，如体积大、成本高、对温度和湿度敏感等。

此外，由于其工作原理的限制，变压器的电压和电流调节范围有限。

变压器的优缺点分析02变压器的组成与结构1变压器的组成与结构23变压器主要由初级线圈、次级线圈和铁芯构成。

初级线圈指输入电流的线圈，次级线圈指输出电流的线圈，铁芯是磁力线的通路。

初级和次级线圈的匝数比决定了变压器的变比。

03变压器的工作运行与维护变压器的运行方式变压器的主要组成部分包括初级线圈、次级线圈和铁芯。

变压器的工作原理利用电磁感应原理，当加电时，初级线圈产生磁场，次级线圈产生电动势。

变压器的额定电压和电流根据变压器的额定容量和负载情况，输出电压和电流也不同。

03变压器的维护定期检查变压器的运行状况，清扫灰尘，检查电缆和接线端子等部位，保持变压器的良好状态。

变压器的操作与维护01变压器的安装应选择干燥、通风、无尘的场所，并按照规定的方法和步骤进行安装。

02变压器的使用在操作前应了解变压器的使用范围和使用方法，并按照规定操作。

一、变压器的试运行1．变压器投运前检查项目（交检项目）1．1变压器整体无缺陷，无渗漏油等现象。

1．2变压器的交接试验项目无遗漏，即根据GB50150-91交接试验标准的试验项目无缺项，绝缘试验合格。

1．3各部分油位正常：包括主体储油柜油位、开关储油柜油位、套管储油柜油位、吸湿器油杯。

1．4各种阀门的开闭位置应正确：冷却器、气体继电器、压力释放阀、吸湿器的连通蝶阀处于开启位置，其他该关闭的阀门（注放油阀门、油样活门、放气塞）关严不渗漏。

1．5检查分接开关的位置指示正确，是否定在用户规定的档位上。

无载分接开关三相（A、B、C三相）档位必须一致；有载分接开关三处档位显示必须一致，（即开关本体档位显示及电动机构档位显示，远方控制室内显示三位一致），有载开关还要注意，在投入运行前手动调档时，经正反圈数校正符合要求（正反圈数差对V型开关小于3.75圈，对M型开关小于0.5圈）。

1．6各处放气塞把气放净，投运前最后排气一次，然后旋紧放气塞。

1．7排气后变压器要按规定进行静放，110kV级及以下静放24个小时，220kV--330kV静放48小时，500kV级静放72小时，在运行前最后排气一次，然后方能送电，即检查静放时间够不够。

1．8检查吸湿器是否有呼吸现象，油杯上的胶圈是否已取下，即确保呼吸通道畅通，硅胶颜色是否正常（兰色），油杯内油封位置高度符合要求。

1．9检查气体继电器方向正确否，蝶阀是否打开，继电器内的存气是否放净，油气通道是否畅通。

1．10检查压力释放阀是否取下锁片，蝶阀是否打开（如有蝶阀的）。

1．11检查变压器的接地系统的接地是否良好：包括油箱接地系统，铁心接地系统，夹件接地系统。

1．12检查变压器外绝缘距离是否符合规定要求。

各部位的导线接头应紧固良好（各套管的导电头与电源引线连接紧固）。

1．13检查变压器保护测量信号及控制回路的接线是否正确，各保护系统均应经过实际传动试验。

包括：气体继电器、各种温控器、压力阀、油位表、油流继电器的控制回路。
