单片机试题带答案版1、填空(每空2 分,共40 分)1、MCS-8051系列单片机字长是8 位,有40 根引脚,96系列字长是16 位。
单片机的特2、单片机的存储器的最大特点是指令存储器与数据存储器分开编址,Px并行口的地址是与数据存储器统一编址的,或者说属于该存储器。
3、8051最多可以有4 个并行输入输出口,最少也可以有1个并行口,即P1 。
P3常需复用作串行通信、外部中断、外部计数脉冲和读写控制信号。
4、ALE信号的作用是低8位地址锁存。
5、8051复位后,PC= 0 H。
若希望从片内存储器开始执行,EA脚应接高电平,PC值超过0FFF H时,8051会自动转向片外存储器继续取指令执行。
6、8051的C/T是加(加或减)计数的。
7、8051的中断向量表在3 H、0B H和13H、1BH、23H。
8、MOV A,40H 指令对于源超作数的寻址方式是直接寻址。
9、指令JB 0A7H,ABC的作用是若P2口的第7位为1则跳转到ABC 。
(0A7H是P2.7的地址)2、已知A = 0F8H,当执行ADD A,#0A9H指令后,PSW中的OV、CY、AC、P各为多少?若是有符号数,A中的结果用十进制表示是多少?(共5 分)[解答] OV:0、CY:1、AC:1、P:1 A:-953、在两个8051间用模式2进行串行通信,A机并行采集外部开关的输入,然后串行传输给B机;B机接收后并行输出控制LED发光。
画出连接示意图,写出完整的程序。
(共15 分)4、将8051外部扩展2K EPROM,同时扩展16K RAM作数据存储器,采用的2716是2K 的EPROM芯片,6264是8K的RAM芯片,74LS373是8位锁存器。
请画出连接示意图。
要求画出8051的数据、地址、ALE、PSEN、RD、WR信号;锁存器的数据入D、数据出Q、锁存控制G、OE;2716的A、数据O、片选CE、输出使能OE;6264的A、D、CE、OE、WE。

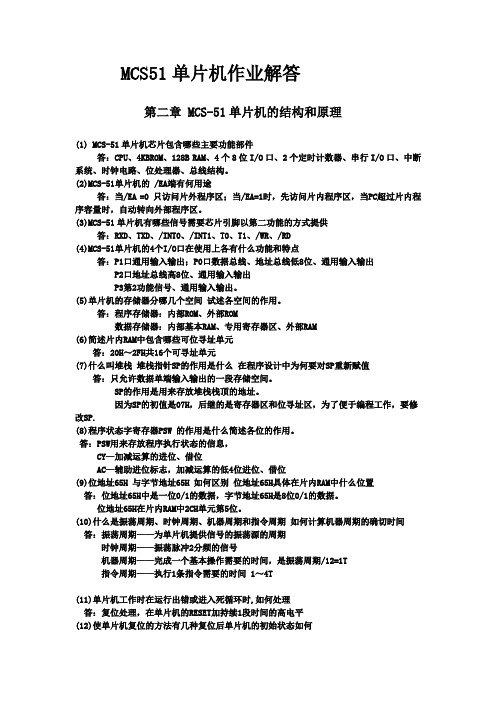

MCS51单片机作业解答第二章 MCS-51单片机的结构和原理(1) MCS-51单片机芯片包含哪些主要功能部件答:CPU、4KBROM、128B RAM、4个8位I/O口、2个定时计数器、串行I/O口、中断系统、时钟电路、位处理器、总线结构。
(2)MCS-51单片机的 /EA端有何用途答:当/EA =0 只访问片外程序区;当/EA=1时,先访问片内程序区,当PC超过片内程序容量时,自动转向外部程序区。
(3)MCS-51单片机有哪些信号需要芯片引脚以第二功能的方式提供答:RXD、TXD、/INT0、/INT1、T0、T1、/WR、/RD(4)MCS-51单片机的4个I/O口在使用上各有什么功能和特点答:P1口通用输入输出;P0口数据总线、地址总线低8位、通用输入输出P2口地址总线高8位、通用输入输出P3第2功能信号、通用输入输出。
(5)单片机的存储器分哪几个空间试述各空间的作用。
答:程序存储器:内部ROM、外部ROM数据存储器:内部基本RAM、专用寄存器区、外部RAM(6)简述片内RAM中包含哪些可位寻址单元答:20H~2FH共16个可寻址单元(7)什么叫堆栈堆栈指针SP的作用是什么在程序设计中为何要对SP重新赋值答:只允许数据单端输入输出的一段存储空间。
SP的作用是用来存放堆栈栈顶的地址。
因为SP的初值是07H,后继的是寄存器区和位寻址区,为了便于编程工作,要修改SP.(8)程序状态字寄存器PSW 的作用是什么简述各位的作用。
答:PSW用来存放程序执行状态的信息,CY—加减运算的进位、借位AC—辅助进位标志,加减运算的低4位进位、借位(9)位地址65H 与字节地址65H 如何区别位地址65H具体在片内RAM中什么位置答:位地址65H中是一位0/1的数据,字节地址65H是8位0/1的数据。
位地址65H在片内RAM中2CH单元第5位。
(10)什么是振荡周期、时钟周期、机器周期和指令周期如何计算机器周期的确切时间答:振荡周期——为单片机提供信号的振荡源的周期时钟周期——振荡脉冲2分频的信号机器周期——完成一个基本操作需要的时间,是振荡周期/12=1T指令周期——执行1条指令需要的时间 1~4T(11)单片机工作时在运行出错或进入死循环时,如何处理答:复位处理,在单片机的RESET加持续1段时间的高电平(12)使单片机复位的方法有几种复位后单片机的初始状态如何分上电复位和手动复位。

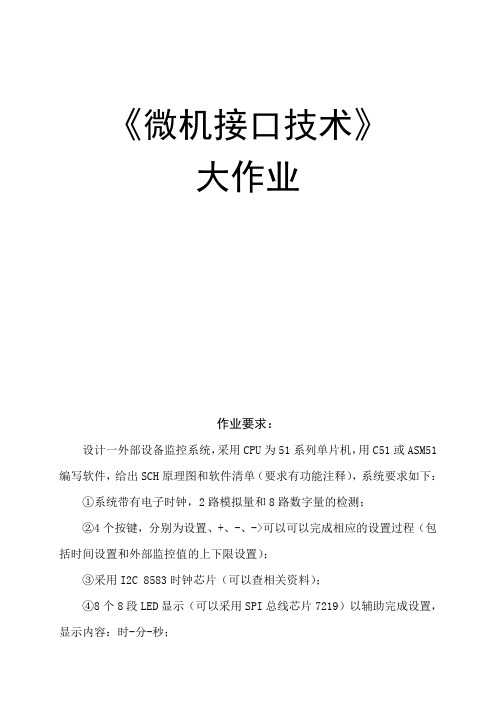

《微机接口技术》大作业作业要求:设计一外部设备监控系统,采用CPU为51系列单片机,用C51或ASM51编写软件,给出SCH原理图和软件清单(要求有功能注释),系统要求如下:①系统带有电子时钟,2路模拟量和8路数字量的检测;②4个按键,分别为设置、+、-、->可以可以完成相应的设置过程(包括时间设置和外部监控值的上下限设置);③采用I2C 8583时钟芯片(可以查相关资料);④8个8段LED显示(可以采用SPI总线芯片7219)以辅助完成设置,显示内容:时-分-秒;⑤8个按键分别可以模拟外部8个故障点;⑥2路电位器可以模拟外部模拟信号;⑦EEPROM(I2C总线芯片24c256)保存最近100个外部故障数据(包含故障点和故障时间);⑧RS485上位机接口。
系统软件完成的功能:①上电时电子钟方式显示当前时间;②设置按键进入设置状态,可以重新设置新时间值和外部监控值的上下限,结果写入8583。
设置完成后电子钟方式显示当前时间;③实时监测外部8个数字故障点和模拟数字,一旦故障记录其故障数据、故障发生时间和恢复时间;④上位机传来命令字0xaa向上位机发送所保存的外部故障数据,发送完成后清除保存数据。
(自定义通讯协议)。
一、元器件选择芯片名称型号接口类型线数其它AD转换芯片TLC1549 SPI 3 2块共阴极数码管显示驱动器MAX7219 SPI 3时钟芯片PCF8583 I2C 2EPROM 24WC256 I2C 2串口RS485 MAX487E 3二、MCS-51单片机引脚连接单片机I/O 引脚外部器件连接及功用器件名称引脚代号功用P0^0 SW1 按钮1,模拟外部故障点1P0^1 SW2 按钮2,模拟外部故障点2P0^2 SW3 按钮3,模拟外部故障点3P0^3 SW4 按钮4,模拟外部故障点4P0^4 SW5 按钮5,模拟外部故障点5P0^5 SW6 按钮6,模拟外部故障点6P0^6 SW7 按钮7,模拟外部故障点7P0^7 SW8 按钮8,模拟外部故障点8P1^0 MAX7219 DIN 数码管显示串行数据输入端P1^1 MAX7219 LOAD 数码管显示数据锁存端P1^2 MAX7219 CLK 数码管显示时钟输入端P1^3 --- --- ---P1^4 SPI/TLC1549 CS 模拟SPI片选信号P1^5 SP I/TLC1549 DA TA OUT 模拟SPI数据传送位P1^6 SP I/TLC1549 CLK 模拟SPI时钟控制位P1^7 --- --- ---P2^0 --- --- ---P2^1 SW9 按钮9,系统参数“设置”键P2^2 SW10 按钮10,系统参数增加“+”键P2^3 SW11 按钮11,系统参数减小“-”键P2^4 SW12 按钮12,系统参数项目选择“->”键P2^5 --- --- ---P2^6 MAX487E DE 485串口通信P2^7 MAX487E RE 485串口通信P3^0/RXD MAX487E RXD 485串口通信P3^1/TXD MAX487E TXD 485串口通信P3^2/INT0 PCF8583 INTP3^3/INT1 --- --- ---P3^4/T0 --- --- ---P3^5/T1 --- --- ---P3^6/WR I2C总线SCL 模拟I2C时钟控制位P3^7/RD I2C总线SDA 模拟I2C数据传送位1.I2C器件接线图2.功能按键设置接线图3.AD转换器件接线图4.数码管显示驱动接线图5.485串口接线电路6.单片机复位与外部时钟电路四、软件程序清单1.延时程序:void delay(void);2.启动I2C总线:void I_start(void);3.停止I2C总线:void I_stop(void);4.初始化I2C总线:void I_int(void);5.提供时钟信号,并返回时钟为高电平时SDA的状态:bit I_clock(void);6.向SDA发送一个字节,并检验应答信号:bit I_send(uchar I_data);7.从SDA上读取8位数据信号,并作为一个数据信号返回:byte I_receive(void);8.发送应答信号:void I_ack(void);9.毫秒级延时程序:void delay_ms(int n);10.向8583时钟芯片内指定地址写入数据,并检验应答信号,成功则返回TRUE,否则返回FAULSE:bit Write_8583(uchar Address,uchar data1);11.从8583时钟芯片指定地址读出数据,如成功读取,则发送应答信号,并返回TRUE,否则返回FAULSE:uchar Read_8583(uchar Address);12.初始化8583时钟芯片,预输入时间:void init_8583(void);13.向7219指定地址写入数据:void Write_7219(uchar Address,uchar Data);14.MAX7219初始化:void init_7219(void);15.设置时间和监控值:void set(void);16.向24c256写入器件地址和一个指定的字节地址:bit E_address(uchar Address1,uchar Address2);17.从24c256内地址0开始读出BLOCKSIZE个字节的数据:bit E_read(void);18.向24c256写入数据:bit E_write(uchar data1);19.故障点产生故障时写入24c256:void failure(void);20.将模拟量通过TLC1549转换成数字量:uint TLC1549(void);21.初始化:void init(void);22.接受主机指令:bit Recv_Data(uchar *type);23.发送单字节数据:void Send(uchar m);24.发送数据:void Send_Data(uchar type,uchar len,uchar *buf);25.主函数:void main(void)。
第一章基础知识 (1)第二章单片机 (1)第三章开发工具 (1)第四章指令与编程 (1)第五章 I/O端口 (5)第六章中断 (6)实验2-1:按键控制流水灯移动 (7)实验2-2:按键控制递减运算 (7)第七章定时/计数器 (8)第一章基础知识1 简述微机模型(组成);2 简述自己的PC机(和手机)性能指标;3 教材P23:第3、4、9题。
第二章单片机1 用指令将程序存储器中地址为200H单元的内容读取到累加器A;2 上题中,如何控制从片内200H单元读取,还是片外200H单元读取?3 说明片内RAM划分,及各部分容量及编址;4 将片内数据存储器中地址为30H单元的内容读取到累加器A;5 将片外数据存储器中地址为3000H单元的内容读取到累加器A;6 将累加器A的内容保存到片内数据存储器的40H地址单元。
7 堆栈工作原则?8 教材P52,8和12。
第三章开发工具1 完成教材中的例子,熟悉操作流程,并简单说明完成情况(遇到的问题,未完成的原因)和对课程教学的意见,然后上传。
不要传源程序和设计图。
截至日期:已过期。
第四章指令与编程1 教材P102:4-1;2 单片机的指令按功能如何分类?3 单片机内部RAM的40H单元中保存了一个数,范围是0-9。
用查表的方法将其转换为对应的ASCII码,并保存在片内50H单元中。
提示:ASCII编码规则:大写字母从41H开始依次排列,小写从61H开始,数字0-9从30H-39H。
也可用’’的方式表示字母和数字编码,如’W’表示W的ASCII编码,’8’表示8的编码,等等。
4 用加法运算的方法完成第3题。
5 拆字程序。
压缩的BCD码保存在20H单元,编程将其分解为两个非压缩的BCD码,低位放在50H单元,高位放在51H单元。
6 教材4-3;7 检查ROM地址为400H单元的内容,如为’W’,则将’Y’送到累加器A,否则送’N’;8 教材4-13(要求用循环调用子程序的方法完成,子程序实现查表转换)。
MCS-51单片机大作业通过学习51单片机资料完成以下作业题:1、简述电子计算机的冯诺依曼结构与哈弗结构,指出两种结构的本质区别。
(1)冯诺依曼结构:冯诺依曼结构也称普林斯顿结构,是一种将程序指令存储器和数据存储器合并在一起的存储器结构。
程序指令存储地址和数据存储地址指向同一个存储器的不同物理位置,因此程序指令和数据的宽度相同,如英特尔公司的8086中央处理器的程序指令和数据都是16位宽。
如图1所示:图1冯诺依曼结构冯诺依曼结构特点:●采用存储程序方式,指令和数据混合存储在同一个存储器中。
即数据和程序在内存中是没有区别的,它们都是内存中的数据,当EIP指针指向哪CPU就加载哪段内存中的数据,如果是不正确的指令格式,CPU就会发生错误中断. 指令和数据都可以送到运算器进行运算,即由指令组成的程序是可以修改的。
●存储器是按地址访问的线性编址的一维结构,每个单元的位数是固定的。
●指令由操作码和地址组成。
操作码指明本指令的操作类型,地址码指明操作数和地址。
操作数本身无数据类型的标志,它的数据类型由操作码确定。
●通过执行指令直接发出控制信号控制计算机的操作。
指令在存储器中按其执行顺序存放,由指令计数器指明要执行的指令所在的单元地址。
指令计数器只有一个,一般按顺序递增,但执行顺序可按运算结果或当时的外界条件而改变。
●以运算器为中心,I/O设备与存储器间的数据传送都要经过运算器。
●数据以二进制表示。
(2)哈弗结构简述:哈佛结构是一种将程序指令存储和数据存储分开的存储器结构。
哈佛结构是一种并行体系结构。
如图2所示:图2,哈弗结构哈弗结构处理器的主要特点是:●使用两个独立的存储器模块,如图程序存储器和数据存储器,分别存储指令和数据,每个存储模块都不允许指令和数据并存,每个存储器独立编址、独立访问;●使用独立的两条总线,分别作为CPU与每个存储器之间的专用通信路径,而这两条总线之间毫无关联。
程序指令存储和数据存储分开,可以在硬件上读取指令代码和传输数据时使用不同的传输线宽度。
《微机接口技术》大作业作业要求:设计一外部设备监控系统,采用CPU为51系列单片机,用C51或ASM51编写软件,给出SCH原理图和软件清单(要求有功能注释),系统要求如下:①系统带有电子时钟,2路模拟量和8路数字量的检测;②4个按键,分别为设置、+、-、->可以可以完成相应的设置过程(包括时间设置和外部监控值的上下限设置);③采用I2C 8583时钟芯片(可以查相关资料);④8个8段LED显示(可以采用SPI总线芯片7219)以辅助完成设置,显示内容:时-分-秒;⑤8个按键分别可以模拟外部8个故障点;⑥2路电位器可以模拟外部模拟信号;⑦EEPROM(I2C总线芯片24c256)保存最近100个外部故障数据(包含故障点和故障时间);⑧RS485上位机接口。
系统软件完成的功能:①上电时电子钟方式显示当前时间;②设置按键进入设置状态,可以重新设置新时间值和外部监控值的上下限,结果写入8583。
设置完成后电子钟方式显示当前时间;③实时监测外部8个数字故障点和模拟数字,一旦故障记录其故障数据、故障发生时间和恢复时间;④上位机传来命令字0xaa向上位机发送所保存的外部故障数据,发送完成后清除保存数据。
(自定义通讯协议)。
一、元器件选择芯片名称型号接口类型线数其它AD转换芯片TLC1549 SPI 3 2块共阴极数码管显示驱动器MAX7219 SPI 3时钟芯片PCF8583 I2C 2EPROM 24WC256 I2C 2串口RS485 MAX487E 3二、MCS-51单片机引脚连接单片机I/O 引脚外部器件连接及功用器件名称引脚代号功用P0^0 SW1 按钮1,模拟外部故障点1P0^1 SW2 按钮2,模拟外部故障点2P0^2 SW3 按钮3,模拟外部故障点3P0^3 SW4 按钮4,模拟外部故障点4P0^4 SW5 按钮5,模拟外部故障点5P0^5 SW6 按钮6,模拟外部故障点6P0^6 SW7 按钮7,模拟外部故障点7P0^7 SW8 按钮8,模拟外部故障点8P1^0 MAX7219 DIN 数码管显示串行数据输入端P1^1 MAX7219 LOAD 数码管显示数据锁存端P1^2 MAX7219 CLK 数码管显示时钟输入端P1^3 --- --- ---P1^4 SPI/TLC1549 CS 模拟SPI片选信号P1^5 SP I/TLC1549 DA TA OUT 模拟SPI数据传送位P1^6 SP I/TLC1549 CLK 模拟SPI时钟控制位P1^7 --- --- ---P2^0 --- --- ---P2^1 SW9 按钮9,系统参数“设置”键P2^2 SW10 按钮10,系统参数增加“+”键P2^3 SW11 按钮11,系统参数减小“-”键P2^4 SW12 按钮12,系统参数项目选择“->”键P2^5 --- --- ---P2^6 MAX487E DE 485串口通信P2^7 MAX487E RE 485串口通信P3^0/RXD MAX487E RXD 485串口通信P3^1/TXD MAX487E TXD 485串口通信P3^2/INT0 PCF8583 INTP3^3/INT1 --- --- ---P3^4/T0 --- --- ---P3^5/T1 --- --- ---P3^6/WR I2C总线SCL 模拟I2C时钟控制位P3^7/RD I2C总线SDA 模拟I2C数据传送位1.I2C器件接线图2.功能按键设置接线图3.AD转换器件接线图4.数码管显示驱动接线图5.485串口接线电路6.单片机复位与外部时钟电路四、软件程序清单1.延时程序:void delay(void);2.启动I2C总线:void I_start(void);3.停止I2C总线:void I_stop(void);4.初始化I2C总线:void I_int(void);5.提供时钟信号,并返回时钟为高电平时SDA的状态:bit I_clock(void);6.向SDA发送一个字节,并检验应答信号:bit I_send(uchar I_data);7.从SDA上读取8位数据信号,并作为一个数据信号返回:byte I_receive(void);8.发送应答信号:void I_ack(void);9.毫秒级延时程序:void delay_ms(int n);10.向8583时钟芯片内指定地址写入数据,并检验应答信号,成功则返回TRUE,否则返回FAULSE:bit Write_8583(uchar Address,uchar data1);11.从8583时钟芯片指定地址读出数据,如成功读取,则发送应答信号,并返回TRUE,否则返回FAULSE:uchar Read_8583(uchar Address);12.初始化8583时钟芯片,预输入时间:void init_8583(void);13.向7219指定地址写入数据:void Write_7219(uchar Address,uchar Data);14.MAX7219初始化:void init_7219(void);15.设置时间和监控值:void set(void);16.向24c256写入器件地址和一个指定的字节地址:bit E_address(uchar Address1,uchar Address2);17.从24c256内地址0开始读出BLOCKSIZE个字节的数据:bit E_read(void);18.向24c256写入数据:bit E_write(uchar data1);19.故障点产生故障时写入24c256:void failure(void);20.将模拟量通过TLC1549转换成数字量:uint TLC1549(void);21.初始化:void init(void);22.接受主机指令:bit Recv_Data(uchar *type);23.发送单字节数据:void Send(uchar m);24.发送数据:void Send_Data(uchar type,uchar len,uchar *buf);25.主函数:void main(void)。
五、主要子函数源程序1.函数变量及端口定义#define HIGH 1#define LOW 0#define TRUE 1#define FAULSE 0#define byte unsigned int#define uchar unsigned char#define uint unsigned int#define WRITE 0xA0 //8583写#define READ 0xA1 //8583读#define WRITE1 0xA2 //7219写#define READ1 0xA3 //7219读#define BLOCKSIZE 700#define ACTIVE 0x11 //4种帧的定义#define GETDATA 0xaa#define READY 0x33#define SENDDATA 0x44#define RECFRMMAXLEN 16 //接受帧的最大长度,超过此值认为帧超长错误#define STATUSMAXLEN 700 //设备状态信息最大长度extern xdata uchar StatusBuf[STATUSMAXLEN]; //设备状态信息缓冲区extern xdata byte EEPROM[BLOCKSIZE];extern xdata byte address1_256=0x00; //24c256的写入地址extern xdata byte address2_256=0x00;extern xdata uchar run=0; //run为设置状态extern xdata uchar time; //从8583读取的时间值bit key_flg=0; //key_flg=0无按键,key_flg=1有按键bit transfer_flg=0; //transfer_flg=0无移位键按下,transfer_flg=1有移位键按下extern xdata byte keyvalue; //keyvalue值代表按键extern xdata byte number[]={0x02,0x03,0x04}; //存放时间的8583内部地址extern xdata byte tran=0; //记录移位键extern xdata byte max=0x40; //max为外部监控值的上限extern xdata byte min=0x10; //min为外部监控值的下限uchar DevNo; //设备号sbit set_time=P2^1; //时间设置键接口sbit add_time=P2^2;sbit minus_time=P2^3;sbit transfer_time=P2^4;sbit SCL=P3^7; //I2C总线sbit SDA=P3^6;sbit DIN=P1^0; //SPI总线sbit CLK=P1^2;sbit LOAD=P1^1;sbit CS_AD1549 =P1^4; //AD转换SPI总线sbit CLK_AD_DA =P1^6;sbit DIO_AD_DA =P1^5;sbit DE=P2^6; //驱动器使能,1有效sbit RE=P2^7; //接收器使能,0有效sbit failure1=P0^0; //外部故障点接口sbit failure2=P0^1;sbit failure3=P0^2;sbit failure4=P0^3;sbit failure5=P0^4;sbit failure6=P0^5;sbit failure7=P0^6;sbit failure8=P0^7;2.向SDA发送一个字节,并检验应答信号bit I_send(uchar I_data){register int i;for(i=0;i<8;i++){SDA=(bit)(I_data&0x80);I_data=I_data<<1;I_clock();}SDA=HIGH;return(~I_clock());}3.从SDA上读取8位数据信号,并作为一个数据信号返回byte I_receive(void){register int i;uchar I_data=0;for(i=0;i<8;i++){I_data=I_data<<1;if(I_clock());I_data=I_data&1;}return(I_data);}4.向8583时钟芯片内指定地址写入数据,并检验应答信号,成功则返回TRUE,否则返回FAULSEbit Write_8583(uchar Address,uchar data1){I_start();if(I_send(WRITE)&&I_send(Address)&&I_send(data1)){I_stop();delay();return(TRUE);}else return(FAULSE);}5.从8583时钟芯片指定地址读出数据,如成功读取,则发送应答信号,并返回TRUE,否则返回FAULSEuchar Read_8583(uchar Address){uchar data_8583;I_start();if(I_send(WRITE)&I_send(Address)&I_send(READ)){data_8583=I_receive();I_ack();I_stop();delay();return(data_8583);}}6.向7219指定地址写入数据void Write_7219(uchar Address,uchar Data){uchar i;LOAD = 1;for(i=0;i<8;i++) //传送8位地址{CLK = 0;DIN = (bit)(Address&0x80);Address = Address << 1;CLK = 1;}for(i=0;i<8;i++) //传送8位数据{CLK = 0;DIN = (bit)(Data&0x80);Data = Data << 1;CLK = 1;}LOAD = 0;}7.设置时间和监控值void set(void){char time1;char time2;if(!set_time){delay_ms(5);if(!set_time){keyvalue=0; //设置键按下时,keyvalue为0key_flg=1;}}if(!add_time){delay_ms(5);if(!add_time){keyvalue=1; //加1键按下时,keyvalue为1key_flg=1;}}if(!minus_time){delay_ms(5);if(!minus_time){keyvalue=2; //减1键按下时,keyvalue为2key_flg=1;}}if(!transfer_time){delay_ms(5);if(!transfer_time){keyvalue=3; //移位键按下时,keyvalue位3key_flg=1;}}if(key_flg){key_flg=0;{run=run+1;if((run-1)==4)run=1;if((run-1)==0) //进入时间设置状态{Write_8583(0x00,0x00);}if((run-1)==3) //跳出设置状态{Write_8583(0x00,0x80);}if((run-1)==1) //进入监控最大值设置状态{init_7219();Write_7219(0x01,max);}if((run-1)==2) //进入监控最小值设置状态{init_7219();Write_7219(0x01,min);}}if(keyvalue==1) //若按下加1键{if((run-1)==0&&transfer_flg){transfer_flg=0;if((tran-1)==2){time1=time&0x0f;time2=time&0xf0;time2=time2>>4;time1=time1+0x01;if(time1>0x09){time1=0x00;time2=time2+0x01;}time2=time2<<4;time=time1&time2;if(time>0x24)time=0x00;}if(tran-1<2){time1=time&0x0f; //time1放低位time2=time&0xf0; //time2放高位time2=time2>>4;if(time1>0x09){time1=0x00;time2=time2+0x01;}time2=time2<<4;time=time1&time2;time2=time2>>4;if(time>0x59)time=0x00;}Write_8583(number[tran-1],time);if((tran-1)==0){Write_7219(0x08,time1);Write_7219(0x07,time2);}if((tran-1)==1){Write_7219(0x05,time1);Write_7219(0x04,time2);}if((tran-1)==2){Write_7219(0x02,time1);Write_7219(0x01,time2);}}if((run-1)==1){max=max+0x01;Write_7219(0x01,max);}if((run-1)==2){min=min+0x01;Write_7219(0x01,min);}}if(keyvalue==2) //若按下减1键{if((run-1)==0&&transfer_flg){transfer_flg=0;if((tran-1)==2){time1=time&0x0f;time2=time&0xf0;time2=time2>>4;{time1=0x03;time2=0x02;}else{if(time1==0x00){time1=0x09;time2=time2-0x01;}else{time1=time1-0x01;}}time2=time2<<4;time=time1&time2;time2=time2>>4;}if(tran-1<2){time1=time&0x0f;time2=time&0xf0;time2=time2>>4;if(time1==0x00&&time2==0x00){time1=0x09;time2=0x05;}else{if(time1==0x00){time1=0x09;time2=time2-0x01;}else{time1=time1-0x01;}}time2=time2<<4;time=time1&time2;time2=time2>>4;}Write_8583(number[tran-1],time);if((tran-1)==0){}if((tran-1)==1){Write_7219(0x05,time1);Write_7219(0x04,time2);}if((tran-1)==2){Write_7219(0x02,time1);Write_7219(0x01,time2);}}if((run-1)==1){max=max-0x01;Write_7219(0x01,max);}if((run-1)==2){min=min-0x01;Write_7219(0x01,min);}}if(keyvalue==3) //若按下移位键{if((run-1)==0){transfer_flg=1;time=Read_8583(number[tran]);tran++;if(tran>2)tran=0;if(tran-1==0) //只显示秒位{Write_7219(0x01,0x0f);Write_7219(0x02,0x0f);Write_7219(0x04,0x0f);Write_7219(0x05,0x0f);}if(tran-1==1) //只显示分位{Write_7219(0x01,0x0f);Write_7219(0x02,0x0f);Write_7219(0x07,0x0f);Write_7219(0x08,0x0f);}if(tran-1==0) //只显示时位{Write_7219(0x04,0x0f);Write_7219(0x05,0x0f);}}}}}8.故障点产生故障时,写入24c256void failure(void){uchar key;register uchar i=0;bit port=1;uchar s1,m1,h1,s2,m2,h2;key=P0;if(key!=0xff){delay_ms(5);if(key!=0xff){s1=Read_8583(0x02);m1=Read_8583(0x03);h1=Read_8583(0x04);while(port){port=(bit)(key&0x80);key=key<<1;i++;}while(1){if(key==0xff){s2=Read_8583(0x02);m2=Read_8583(0x03);h2=Read_8583(0x04);break;}}E_write(i);E_write(s1);E_write(m1);E_write(h1);E_write(s2);E_write(m2);E_write(h2);}}}9.将模拟量通过TLC1549转换成数字量uint TLC1549(void){uchar n;uint ad_value=0; //初始化CS_AD1549 = 1;CLK_AD_DA = 0;DIO_AD_DA = 1;CS_AD1549 = 0;for(n=0;n<8;n++) //输出数据{CLK_AD_DA = 1;ad_value=ad_value|(uint)DIO_AD_DA;ad_value=ad_value<<1;CLK_AD_DA = 0;; ;}CS_AD1549 = 1;delay();return (ad_value);}10.接受主机指令bit Recv_Data(uchar *type){uchar tmp,rCount,i;uchar r_buf[RECFRMMAXLEN]; //保存接受到得帧uchar Flag_RecvOver; //一帧接受结束标志uchar Flag_StartRec; //一帧开始接收标志uchar CheckSum; //校验和uchar DataLen; //数据字节长度变量 /*禁止发送,允许接收*/DE=0;RE=0;/*接收一帧数据*/rCount=0;Flag_RecvOver=0;Flag_StartRec=0;while(!Flag_RecvOver){RI=0;while(!RI);tmp=SBUF;RI=0;/*判断是否收到字符“$”*/if((!Flag_StartRec)&&(tmp==0x24)){Flag_StartRec=1;}if(Flag_StartRec){r_buf[rCount]=tmp;rCount++;/*判断是否收到字符“*”*/if(tmp==0x2A)Flag_RecvOver=1;}if(rCount==RECFRMMAXLEN)return (0);}/*校验和字节*/CheckSum=0;DataLen=r_buf[3];for(i=0;i++;i<3+DataLen){CheckSum=CheckSum+r_buf[i+1];}/*判断帧是否错误*/if(rCount<6)return 0;if(r_buf[1]!=DevNo)return 0;if(r_buf[rCount-2]!=CheckSum)return 0;*type=r_buf[2];return 1;}11.发送数据void Send_Data(uchar type,uchar len,uchar *buf){uchar i,tmp;uchar CheckSum=0;/*允许发送,禁止接收*/DE=1;RE=1;/*发送帧起始字节*/tmp=0x24;Send(tmp);Send(DevNo); //发送设备号CheckSum=CheckSum+DevNo;Send(type); //发送类型字节CheckSum=CheckSum+type;Send(len); //发送数据长度字节CheckSum=CheckSum+len;/*发送数据*/for (i=0;i<len;i++){Send(*buf);CheckSum=CheckSum+ *buf;buf++;}Send(CheckSum); //发送校验和字节/*发送帧结束字节*/tmp=0x2A;Send(tmp);}12.主函数void main(void){uchar s1,m1,h1;uchar simu;uchar s2,m2,h2,s3,m3,h3;uchar s1h,s1l,m1h,m1l,h1h,h1l;uchar type;uchar key;key=P0;init_8583();init_7219();init();while(1){s1=Read_8583(0x02);m1=Read_8583(0x03);h1=Read_8583(0x04);h1h=h1&0x10;h1h=h1h>>4;Write_7219(0x01,h1h);h1l=h1&0x01;Write_7219(0x02,h1l);m1h=m1&0x10;m1h=m1h>>4;Write_7219(0x04,m1h);m1l=m1&0x01;Write_7219(0x05,m1l);s1h=s1&0x10;s1h=s1h>>4;Write_7219(0x07,s1h);s1l=s1&0x01;Write_7219(0x08,s1l);set(); //设置程序failure(); //故障点程序simu=TLC1549(); //模数转换程序if(simu<min||simu>max) //模拟量故障程序{s2=Read_8583(0x02);m2=Read_8583(0x03);h2=Read_8583(0x04);while(1){if(key==0xff){s3=Read_8583(0x02);m3=Read_8583(0x03);h3=Read_8583(0x04);break;}}E_write(0x09);E_write(s2);E_write(m2);E_write(h2);E_write(s3);E_write(m3);E_write(h3);}if(Recv_Data(&type)!=0) //写入上位机{switch (type){case ACTIVE:Send_Data(READY,0,StatusBuf);break;case GETDATA:E_read();Send_Data(SENDDATA,strlen(StatusBuf),StatusBuf);break;default:break;}}}}。
