第八章尺寸链一、判断题1.在装配尺寸链中，每个独立尺寸的偏差都将影响装配精度。
（）[答案]对2.封闭环常常是结构功能确定的装配精度或技术要求，如装配间隙、位置精度等。
（）[答案]对3.零件工艺尺寸链一般选择最重要的环作封闭环。
（）[答案]错4.尺寸链中，增环尺寸增大，其它组成环尺寸不变，封闭环尺寸增大。
（）[答案]对5.增环在最小极限尺寸时，封闭环获得最大极限尺寸。
（）[答案]错6.零件尺寸误差同位置误差采用独立原则时，位置误差应作为组成环列入尺寸链。
（）[答案]对7.在确定工艺尺寸链中的封闭环时，要根据零件的工艺方案紧紧抓住“间接获得”的尺寸这一要点。
（）[答案]对8.尺寸链是指在机器装配或零件加过程中，由相互连接的尺寸形成封闭的尺寸组。
（）[答案]对9.补偿环是指尺寸链中可以调整大小以便使封闭环达到规定要求的组成环。
（）[答案]对10.零件尺寸误差同位置误差采用包容要求时，位置误差应作为组成环列入尺寸链。
（）[答案]错11.当所有增环为最大极限尺寸时，封闭环获得最大极限尺寸。
（）[答案]错12.组成环是指尺寸链中对封闭环没有影响的全部环。
（）[答案]错13.建立尺寸链时，应首先确定其组成环，最后的封闭尺寸即为该尺寸链的封闭环。

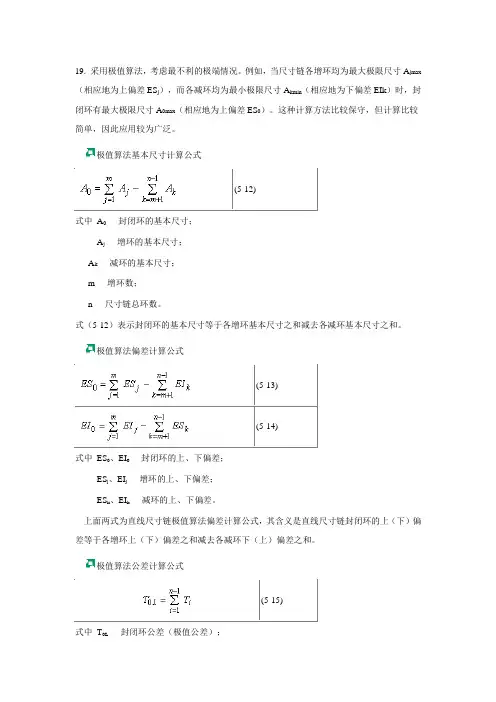

（）[答案]错14.封闭环的上偏差等于所有增环上偏差之和减去所有减环下偏差之和。
（）[答案]对15.用完全互换法解尺寸链能保证零部件的完全互换性。
（）[答案]对16.当组成尺寸链的尺寸较多时，一条尺寸链中封闭环可以有两个或两个以上。
（）[答案]错17.在装配尺寸链中，封闭环是在装配过程中最后工序完成后形成的一环。
（）[答案]对18.在工艺尺寸链中，封闭环按加工顺序确定，加工顺序改变，封闭环也随之改变。
（）[答案]对19.封闭环基本尺寸等于各组成基本尺寸的代数和。
（）[答案]错20.用完全互换法计算尺寸链时，封闭环的公差值一定大于任何一个组成环的公差值。
（）[答案]对21.要提高封闭环的精确度，就要增大各组成环的公差值。
（）[答案]错22.要提高封闭环的精确度，在满足结构功能的前提下，就应尽量简化结构，即应遵循“最短尺寸链原则”。
（）[答案]对23.尺寸链的特点是它具有封闭性和制约性。
（）[答案]对24.尺寸链封闭环公差值确定后，组成环越多，每一环分配的公差值就越大。
（）[答案]错二、填空题1.当封闭环的精度要求高且生产批量较大时，为了降低零件的制造成本，可以采用( )的方法进行装配。
[答案]分组法2.传递系数是指表示各组成环影响( )的系数，对于增环，传递系数为( )值，对于减环，传递系数为( )值。
[答案]封闭环大小的程度和方向；正；负3.在产品设计中，装配尺寸链计算是根据机器的精度要求，合理地确定( )。
[答案]各组成环的极限偏差4.已知封闭环的极限尺寸和各组成环的基本尺寸，求各组成环的极限偏差的计算称之为 ( )。
[答案]设计计算（反计算）5.封闭环的上偏差等于增环的( )减去减环的( )。
[答案]上偏差之和；下偏差之和。
6.修配法是通过( )来保证装配精度；调整法是通过( )来保证装配精度。
[答案]从作为补偿环的零件上去除一层材料；改变补偿环的尺寸或位置7.尺寸链按各环的相互位置分为( )、( )、( )三类。
[答案]直线尺寸链、平面尺寸链、空间尺寸链8.在装配精度要求既定的条件下，组成环数目越少，则组成环所分配到的公差就( )。
[答案]越大9.封闭环的基本尺寸等于( )减去( )。
[答案]增环基本尺寸之和；减环基本尺寸之和10.封闭环的下偏差等于增环的( )减去减环的( )。
[答案]下偏差之和；上偏差之和。
11.如下图所示的尺寸链，A0为封闭环，则组成环A1的基本尺寸为( )，上偏差为( )，下偏差为( )。
[答案]10；0.05；012.在机器装配或零件加工过程中，由相互连接的尺寸形成的( )称为尺寸链。
[答案]封闭尺寸组13.尺寸链减环的变动会引起( )。
[答案]封闭环反向变动14.分组法和修配法都采用( )进行计算。
[答案]极值公差公式15.增环是指它的变动会引起封闭环( )变动的组成环，减环是指它的变动会引起封闭环( )变动的组成环。
[答案]正向；反向16.尺寸链中，所有增环下偏差之和减去所有减环上偏差之和，即为封闭环的( )。
[答案]下偏差17.如下图所示的尺寸链，A0为封闭环，则增环为( )，减环为( )。
[答案]A1；A2、A318.如下图所示的尺寸链，则封闭环A0的上偏差为( )，下偏差为( )，基本尺寸为( )。
[答案]+0.05；-0.25；2019在查找组成环时，应遵守( )原则。
[答案]最短尺寸链20.尺寸链的封闭环公差等于( )。
[答案]所有组成环公差之和。
21.尺寸链按功能要求分为( )、( )、( )三类。
[答案]装配尺寸链、零件尺寸链、工艺尺寸链。
22.从各环的极限尺寸出发进行计算来求解尺寸链的方法称为( )。
[答案]完全互换法。
23.当所有的增环都是最大极限尺寸而所有的减环都是最小极限尺寸时，封闭环必为 ( )。
[答案]最大极限尺寸。
24.在封闭环精度要求高，环数较多并且生产批量不大时，应采用( )或 ( )来保证装配精度。
[答案]修配法；调整法三、选择题1.对于封闭环下列论述正确的有。
A、封闭环是根据尺寸的公差确定的。
B、在零件图上必须标注封闭环的尺寸。
C、对于同一工艺，无论采用什么样的加工顺序，其封闭环都是相同的。
D、通过调节补偿环可以使封闭环满足设计要求。
[答案]D2.已知各组成环的基本尺寸和极限偏差，求解封闭环的基本尺寸和极限偏差的计算称之为。
A、设计计算B、工艺尺寸计算C、校核计算D、中间计算[答案]C3.已知封闭环和某些组成环的基本尺寸和极限偏差，求解某一组成环的基本尺寸和极限偏差的计算称之为。
A、设计计算B、工艺尺寸计算C、校核计算D、中间计算[答案]B4.已知封闭环的极限尺寸和各组成环的基本尺寸，计算各组成环的极限偏差的计算称之为。
A、设计计算B、工艺尺寸计算C、校核计算D、中间计算[答案]A5.如图所示的工艺尺寸链，A0为封闭环，其中属于增环的有。
A、A1B、A2C、A3D、A4[答案]A6.下列叙述中正确的是。
A、尺寸链中减环的基本尺寸和极限偏差都不变，增大增环的上偏差会使封闭环上偏差变小。
B、尺寸链中减环的基本尺寸和极限偏差都不变，增大增环的上偏差会使封闭环上偏差变大。
C、尺寸链中增环的基本尺寸和极限偏差都不变，增大减环的上偏差会使封闭环上偏差变小。
D、尺寸链中增环的基本尺寸和极限偏差都不变，增大减环的上偏差会使封闭环上偏差变大。
[答案]B7.一般来说，装配部件中的垫片或垫圈属于。
A、增环B、减环C、封闭环D、补偿环[答案]D8.对于尺寸链封闭环的确定，下列论述正确的有。
A、在加工过程中最后形成的一环。
B、精度最高的那一环。
C、在零件加工过程中公差要求最高的环。
D、尺寸链中需要求解的那一环。
[答案]A9.如图所示尺寸链，A0为封闭环，组成环A1合格的尺寸有。
A、15.05mmB、15.00mmC、15.10mmD、15.00mm[答案]A10.下列保证装配精度方法中，适用于大批量生产的为。
A、调整法B、修配法C、分组法[答案]C11.直线尺寸链中，减环的传递系数为。
A、+2B、-2C、+1D、-1 [答案]D12.直线尺寸链中，增环的传递系数为。
A、+2B、-2C、+1D、-1 [答案]C13.尺寸链计算中，下列论述正确的有。
A、封闭环是根据尺寸是否重要确定的。
B、零件中最易加工的那一环即封闭环。
C、封闭环是零件加工或装配过程中最后自然形成的那一环。
D、增环、减环都是最大极限尺寸时，封闭环的尺寸最小。
[答案]C14.一个尺寸链最少有（）环。
A、3B、2C、4D、5 [答案]A15.尺寸链中在装配过程或加工过程中最后自然形成的一个环叫做.A、增环B、减环C、封闭环D、组成环[答案]C16.在反计算中，各组成环的公差确定后，先留一个组成环作为调整环，其余各组成环的极限偏差按( )确定。
A、包容原则B、入体原则C、独立原则D、最短尺寸链原则[答案]B17.如图所示尺寸链，A0为封闭环，其中属于减环的有。
A、A1B、A2C、A3D、A4E、A5[答案]ABD18.对于正计算问题，下列论述正确的有。
A、正计算就是已知所有组成环的基本尺寸和公差，求解封闭环的基本尺寸和公差。
B、正计算主要用于验证设计的正确性。
C、正计算就是已知封闭环的尺寸和公差以及各组成环的基本尺寸，求各组成环的公差。
D、正计算问题中，求封闭环公差时，采用等公差法求解。
[答案]AB19.如图所示尺寸链，A0为封闭环，其中属于增环的有A、A1B、A2C、A3D、A4E、A5[答案]ABD20.如图所示尺寸链，封闭环A0合格的尺寸有。
A、6.10mmB、5.90mmC、5.10mmD、5.70mm[答案]AB21.如图所示尺寸链，封闭环A0合格的尺寸有。
A、20.05mmB、19.75mmC、20.10mmD、19.50mm[答案]AB四、计算题1.如图所示镗活塞销孔，要求保证尺寸A=61±0.05mm，在前工序中得到C=mm ，镗孔时需按尺寸B确定镗杆位置，试计算尺寸B。
[答案]尺寸A为要求保证得到的尺寸，镗孔时需按尺寸B确定镗杆位置，即A 为最后自然得到的尺寸，所以A为封闭环。
建立尺寸链如图所示：其中B为减环，C为增环。
B的基本尺寸为103-61＝42mm因为，所以＝0－（+0.05）＝－0.05mm有因为，所以＝（-0.05）－（-0.05）＝0所以B的尺寸为mm。
2.如图所示，两个孔均以底面为定位和测量基准，求孔1对底面的尺寸A应控制在多大范围内才能保证尺寸60±0.06mm。
[答案]因为60±0.06mm为最后自然得到的尺寸，所以为封闭环，另，，得到以下尺寸链：为减环，A为增环。
A1A的基本尺寸为60+40＝100mmA的上偏差：因为，所以A的下偏差：因为，所以所以A应控制在99.96～100.04mm的范围内就能保证上述要求。
3.按如图所示的间距尺寸加工孔。
用尺寸链求解孔1和孔2间尺寸的变化范围。
[答案]建立尺寸链增环为A1，减环为A2，A为封闭环。
A的基本尺寸为60-25＝35mm＝（+0.05）－0＝+0.05mm＝0－（+0.05）＝－0.05mm所以孔1和孔2间尺寸的变化范围为34.95～35.05mm。
4.如图所示零件，若加工时以底面为基准加工尺寸A 1和A 2，则A 0的尺寸为多少？[答案]建立尺寸链：A 0为封闭环，A 2为减环，A 1为增环。
A 0的基本尺寸为50-20＝30mm＝（+0.01）－（－0.15）＝+0.16mm＝（－0.01）－0＝－0.01mm所以A 0的尺寸为。
