平面闸门门体安装质量检查表填表要求
填表时必须遵守“填表基本规定”，并应符合下列要求：
1．分部工程、单元工程名称填写应与表5.3相同。
2．各检验项目的检验方法及检验数量按表E-5的要求执行。
3．平面闸门门体安装质量评定包括正向支承装置安装、反向支承装置安装、门体焊缝焊接、门体表面防腐蚀、止水橡皮安装、闸门试验和试运行等检验项目。

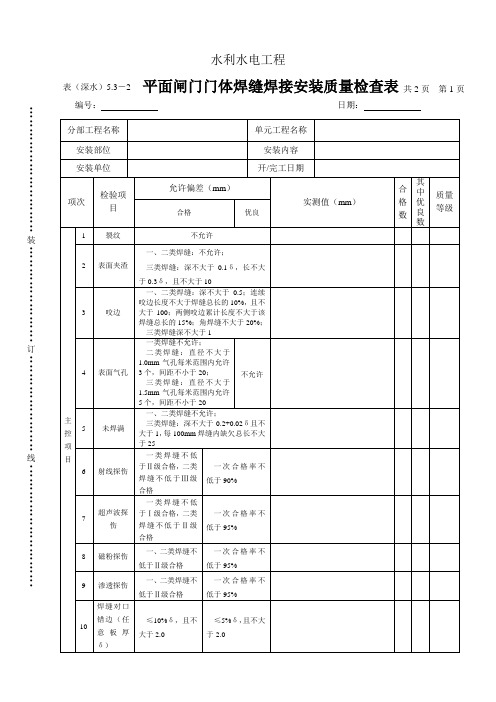

4．平面闸门门体焊缝焊接与表面防腐蚀质量应符合SL 635—2012第4章的相关规定。
5．平面闸门门体应按设计文件要求和相关标准规定做好无水试验、平衡试验和静水试验以及试运行，并做好记录备查。
6．单元工程安装质量检验项目质量标准：
（1）合格等级标准：
1）主控项目，检测点应100%符合合格标准。
2）一般项目，检测点应90%及以上符合合格标准，不合格点最大值不应超过其允许偏差值的1.2倍，且不合格点不应集中。
（2）优良等级标准：在合格等级标准基础上，主控项目和一般项目的所有检测点应90%及以上符合优良标准。
7．表中数值为允许偏差值。
，并应符合下列要求:
5.2相同。
rj
中
平面闸门底槛安装质量检查表填表要求
填表时必须遵守“填表基本规定” 1 .分部工程、单元工程名称填写应与表 2 .检验部位如图 E-1所示。
I
I
平面闸门底槛安装
底槛、门楣、主轨、侧轨、反轨、止水板、护角、 SL 635 —2012第4章的规定。
图E-1 3.平面闸门埋件安装质量评定包括： 胸墙和埋件表面防腐蚀等检验项目。
4 •平面闸门埋件焊接与表面防腐蚀质量应分别符合
5 •单元工程安装质量检验项目质量标准：
(1 )合格等级标准：
1 )主控项目，检测点应 100%符合合格标准。
2 )一般项目，检测点应 90%及以上符合合格标准，不合格点最大值不应超过其允许偏 差值的1.2倍，且不合格点不应集中。
(2 )优良等级标准：在合格等级标准基础上，主控项目和一般项目的所有检测点应
90%
及以上符合优良标准。
6 .表中数值为允许偏差值。
水利水电工程单元工程施工质量验收评定表及填表说明（下册）水利部建设与管理司编著内容提要《水利水电工程单元工程施工质量验收评定表及填表说明》（上、下册）根据《水利水电工程单元工程施工质量验收评定标准》（SL 361—2012～SL 637—2012和SL 638—2013、SL 639—2013）评定标准编制，用于水利水电工程单元工程施工质量验收评定工作使用。
上册主要内容包括土石方工程、混凝土工程、地基处理与基础工程、堤防工程；下册主要内容包括水工金属结构安装工程、水轮发电机组安装工程、水力机械辅助设备系统安装工程、发电电气设备安装工程和升压变电电气设备安装工程。
本书样表和填表说明基本涵盖了水利水电工程施工质量验收评定所需表格。
本书是水利水电工程建设、施工、监理、质量监督和质量检测等工程技术人员的工具书，也可作为其他领域相关人员的参考用书。
前言为加强水利工程施工质量管理，根据水利部发布的《水利水电工程单元工程施工质量验收评定标准》（SL 631~SL 637—2012、SL 638~SL 639—2013）和有关施工规程规范。
水利部建设与管理司组织水利部建设管理与质量安全中心、吉林省水利厅等单位的有关专家编写了《水利水电工程单元工程施工质量验收评定表及填表说明》，便于广大水利水电工程技术人员更好地理解评定标准和实际工作中使用，进一步规范单元工程施工质量验收评定工作。
全书分上、下册，总计539个表格。
上册包括土石方工程51个；混凝土工程68个；地基处理与基础工程52个；堤防工程38个。
下册包括水工金属结构安装工程50个；水轮发电机组安装工程83个；水力机械辅助设备系统安装工程45个；发电电气设备安装工程106个；升压变电电气设备安装工程46个。
逐表编写了填表要求。
本书所列表式为通用表式，有关专业人员在使用时可结合工程实际情况，依据设计文件、合同文件和有关标准规定，对相关内容作适当的增减。
在工程项目中，如有SL 631~SL 639标准尚未涉及的单元工程，其质量标准及评定表格，由建设单位组织设计、施工及监理等单位，根据设计要求和设备生产厂商的技术说明书，制定相应的施工、安装质量验收评定标准，并按照《水利水电工程单元工程施工质量验收评定表及填表说明》中的统一格式（表头、表身、表尾）制定相应质量验收评定、质量检查表格，报相应的质量监督机构核备。
单位工程名称分部工程名称单元工程名称、部位项次项目1 底槛安装2 门楣安装3 主轨安装4 侧轨安装5 反轨安装6 止水板安装7 护角兼作侧轨安装8 胸墙安装9 埋件焊接外观(同表 5.1-2)10 埋件焊接内部(同表 5.1-3)11 表面防腐蚀(同表 5.1-4)试运行结果单元工程量安装单位评定日期年月日主控项目(个) 普通项目(个)合格数其中优良数合格数其中优良数质量标准(见附表 A.0.2-2)安装单位自评意见各项试验和单元工程试运行符合要求，各项报验资料符合规定。
检验项目全部合格。
检验项目优良率为。
，其中主控项目优良率为，单元工程安装质量验收评定等级年月日各项试验和单元工程试运行符合要求，各项报验资料符合规定。
检验项目全部合格。
为(签字，加盖公章)分部工程名称 安装部位 安装单位项次主控 项目普通 项目主控项目检验项目1 对门槽中心线 a2 对孔口中心线 b3 工作表面一端对另一端 的高差4 工作表面平面度5 工作表面组合处的错位1 高程表面1 扭曲值 f 检查意见：底槛工作范围内 工作范围内 L ＜10000 L ≥10000 工作范围内 工作范围内B ＜100B=100~200B ＞200单元工程名称安装内容开/完工日期允许偏差(mm)±5.0±5.0 2.0 3.0 2.0 1.0±5.01.0 1.52.01实测值(mm) 2 34年 月合格数日~ 年 月 日优良数 质量等级主控项目共 普通项目共项，其中合格 项，其中合格项，优良 项，优良项，合格率 项，合格率，优良率 ，优良率测量人注 1 ：L-闸门宽度。
安装单位年 月 日 评定人年 月 日 监理 工程师年 月 日注 2 ：胸墙下部系指和门楣结合处。
注 3 ：门楣工作范围高度：静水启闭闸门为孔口高；动水启闭闸门为承压主轨高度。
%。
%。
工作范围内表面宽度 B项次主控 项目主控 项目123 41 分部工程名称 安装部位 安装单位检验 项目对门槽中心线 a门楣中心对底槛面的距离 h工作表面平面度 工作表面组合处的错位 工作范围内 工作范围内B ＜100 B=100~200 B ＞200表面 扭曲 值 f工作范围内表 面宽度 B单元工程名称安装内容 开/完工日期允许偏差(mm)+2.0 -1.0 ±3.0 2.0 0.5 1.0 1.5-实测值(mm) 1 2 3 4年 月合格数日~优良数年 月 日质量等级检查意见：主控项目共 普通项目共测量人项，其中合格 项，其中合格年 项，优良 项，优良月 日 项，合格率 项，合格率 安装单位 评定人，优良率 ，优良率年 %。
