第六届全国仪表技能大赛DCS实操题1009a

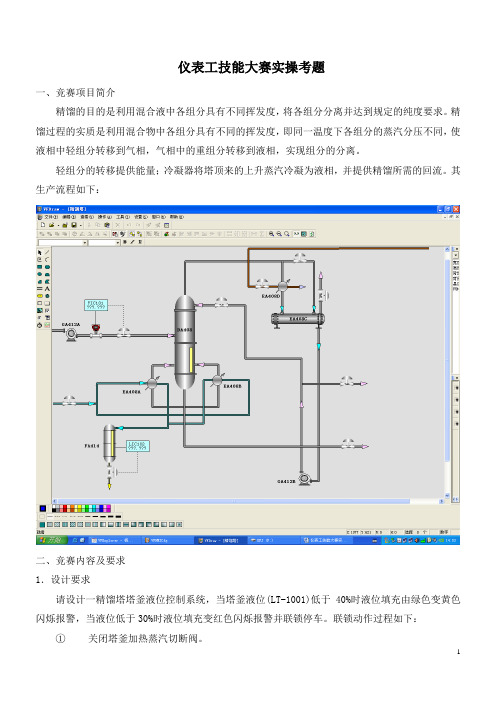

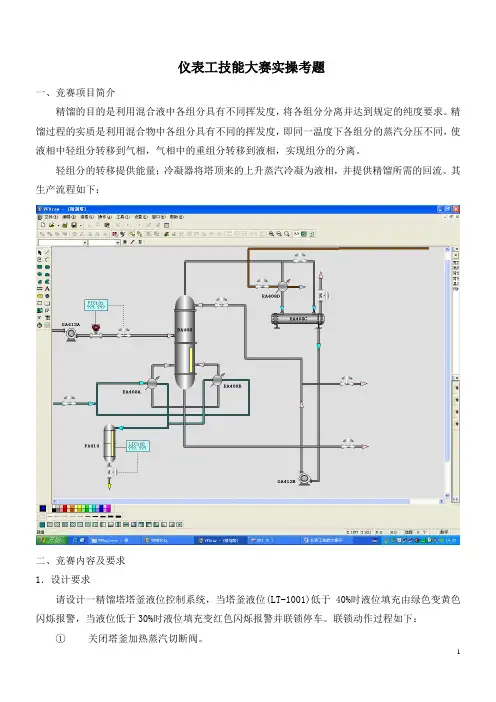

仪表工技能大赛实操考题一、竞赛项目简介精馏的目的是利用混合液中各组分具有不同挥发度，将各组分分离并达到规定的纯度要求。

精馏过程的实质是利用混合物中各组分具有不同的挥发度，即同一温度下各组分的蒸汽分压不同，使液相中轻组分转移到气相，气相中的重组分转移到液相，实现组分的分离。

轻组分的转移提供能量；冷凝器将塔顶来的上升蒸汽冷凝为液相，并提供精馏所需的回流。

其生产流程如下：二、竞赛内容及要求1．设计要求请设计一精馏塔塔釜液位控制系统，当塔釜液位(LT-1001)低于40%时液位填充由绿色变黄色闪烁报警，当液位低于30%时液位填充变红色闪烁报警并联锁停车。

联锁动作过程如下：① 关闭塔釜加热蒸汽切断阀。

② 停精馏塔加料泵。

为防止切断阀误动作在切断阀关闭位设置双阀检(KVB-1001A、KVB-1001B)并带阀位指示（KVI-1001，4—20mA），三路信号通过三选二表决（阀位指示取5%为关闭）后停加料泵(PPO-1001)。

2．测点I/O清单三、竞赛考核项目1. 控制域及操作域配置（1）一个控制域（0#），一个操作域（0#），0#操作域监视、管理0#控制域。

（2）控制域内包含一个控制节点（地址：2），含1 个本地机柜，机柜安装1 个机架。

（3）操作域内包含一个主工程师站兼时间同步服务器（254）两个扩展工程师站三个操作站两个冗余服务器2.操作小组配置3.位号分组4.监控用户授权根据操作需要，建立用户如下：5. 监控操作要求1)当精馏塔操作员进行监控时：可浏览总貌画面：可浏览分组画面：可浏览一览画面：2)当维护工程师登录监控时：可浏览总貌画面、可浏览分组画面、可浏览趋势画面（显示位号描述，位号名和位号量程）、可浏览一览画面、可浏览流程图画面。

6.控制组态1）确定调节器和调节阀的作用方式2）控制站配置3）位号组态4）用户功能块组态7.监控组态1）数据连接2）报警变色3）启停变色8.轮流下载组态并完成调试。

1）下载2）回路调试3）报警调试4）联锁调试9.纪律要求：1）服从裁判员和考试工作人员管理，对违纪不服从管理者视情节轻重作相应处理，严重者可取消参赛资格；2）严禁携带任何储存设备联接计算机；3）严禁携带通讯设备和照相机进入考场。

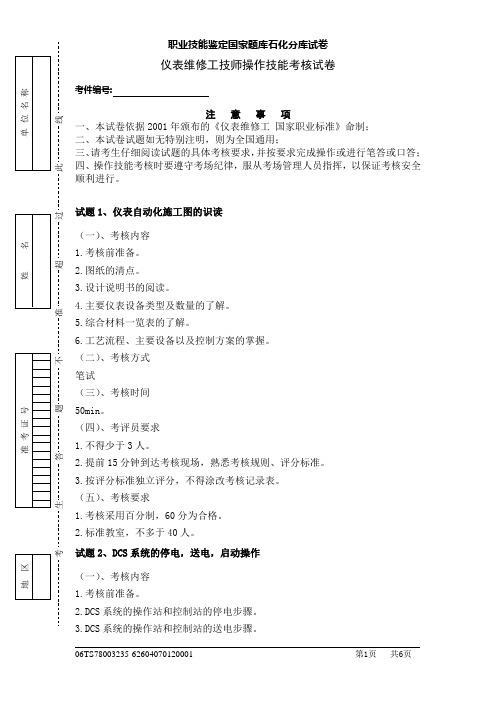

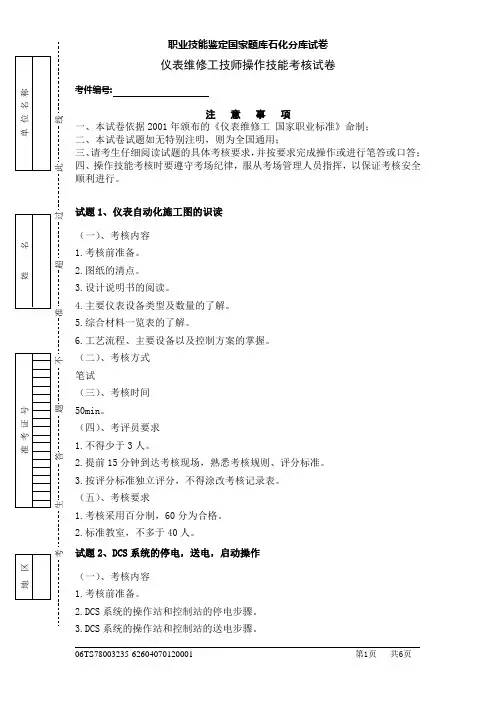

考件编号: 注 意 事 项 一、本试卷依据2001年颁布的《仪表维修工 国家职业标准》命制； 二、本试卷试题如无特别注明，则为全国通用； 三、请考生仔细阅读试题的具体考核要求，并按要求完成操作或进行笔答或口答； 四、操作技能考核时要遵守考场纪律，服从考场管理人员指挥，以保证考核安全顺利进行。

试题1、仪表自动化施工图的识读 （一）、考核内容 1.考核前准备。

2.图纸的清点。

3.设计说明书的阅读。

4.主要仪表设备类型及数量的了解。

5.综合材料一览表的了解。

6.工艺流程、主要设备以及控制方案的掌握。

（二）、考核方式 笔试 （三）、考核时间 50min 。

（四）、考评员要求 1.不得少于3人。

2.提前15分钟到达考核现场，熟悉考核规则、评分标准。

3.按评分标准独立评分，不得涂改考核记录表。

（五）、考核要求 1.考核采用百分制，60分为合格。

2.标准教室，不多于40人。

试题2、DCS 系统的停电，送电，启动操作 （一）、考核内容 1.考核前准备。

2.DCS 系统的操作站和控制站的停电步骤。

3.DCS 系统的操作站和控制站的送电步骤。

考生答题不准超过此线考件编号:4.DCS系统的操作站的启动步骤。

（二）、考核方式现场模拟（加笔试卷或口试）（三）、考核时间(以现场模拟为例)1.准备工作5min。

2.正式操作35min。

（四）、考评员要求1.不得少于3人。

2.提前15分钟到达考核现场，熟悉考核规则、评分标准。

3.按评分标准独立评分，不得涂改考核记录表。

（五）、考核要求1.考核采用百分制，60分为合格。

2.每超过规定考核时间1min从总分中扣5分，超时3min停止操作。

3.考核前统一抽签，按抽签顺序对考生进行考核。

4.考生须穿戴劳保用品。

5.考生违章操作或发生事故须停止操作，成绩计零分。

试题3、FCS系统诊断画面的识读及相应故障处理（现场模拟）（一）、考核内容1.考核前准备。

2.查看系统的报警信息。

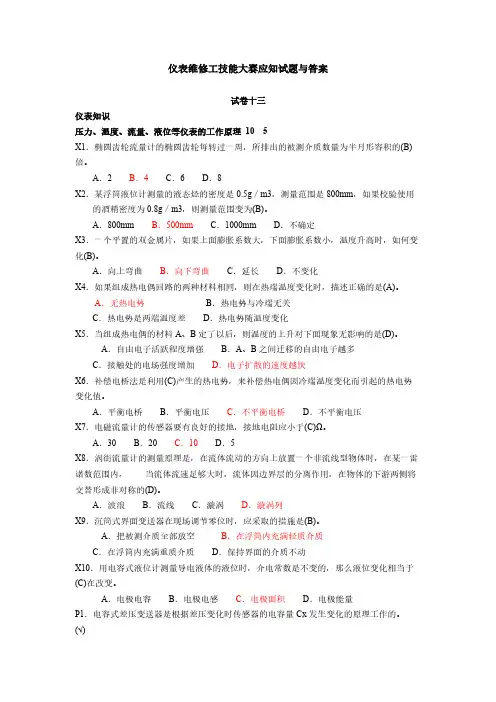

交替形成非对称的(D)。
A．波浪 B．流线 C．漩涡 D．漩涡列
X9．沉筒式界面变送器在现场调节零位时，应采取的措施是(B)。
A．把被测介质全部放空
C．在浮筒内充满重质介质 D．保持界面的介质不动
B．在浮筒内充满轻质介质
X10．用电容式液位计测量导电液体的液位时，介电常数是不变的，那么液位变化相当于
变化值。
A．平衡电桥 B．平衡电压 C．不平衡电桥 D．不平衡电压
X7．电磁流量计的传感器要有良好的接地，接地电阻应小于(C)Ω。
A．30 B．20 C．10 D．5
X8．涡街流量计的测量原理是，在流体流动的方向上放置一个非流线型物体时，在某一雷
诺数范围内， 当流体流速足够大时，流体因边界层的分离作用，在物体的下游两侧将
维护，不得随 便检查施工
B．检修工作必须由有经验的仪表专业人员进行
C．电源箱输出电压稳定度应符合 24±1%V 的技术要求，微波电压有效值小于 48 mV
D．可用工业风对电源箱内部进行吹扫除尘
X3．在炼油化工生产中，气动仪表对供风的要求相当严格，一旦供风质量达不到使用要求，
仪表设备将 无法正常工作。仪表施工规范中对供风中含尘、含油、含水等指标也都有
量流量的仪 表。
P4．用浮子界面计可以测量两种不同的密度有变化的界面。 (×)
正确答案：在测量两种不同液体的界面时，如果密度有变化，则浮力可能产生变化，
则可能产生对 仪表测量的不准确。
对全部高中资料试卷电气设备，在安装过程中以及安装结束后进行高中资料试卷调整试验；通电检查所有设备高中资料电试力卷保相护互装作置用调与试相技互术关，系电，力根保通据护过生高管产中线工资敷艺料设高试技中卷术资0配料不置试仅技卷可术要以是求解指，决机对吊组电顶在气层进设配行备置继进不电行规保空范护载高高与中中带资资负料料荷试试下卷卷高问总中题体资，配料而置试且时卷可，调保需控障要试各在验类最；管大对路限设习度备题内进到来行位确调。保整在机使管组其路高在敷中正设资常过料工程试况中卷下，安与要全过加，度强并工看且作护尽下关可都于能可管地以路缩正高小常中故工资障作料高；试中对卷资于连料继接试电管卷保口破护处坏进理范行高围整中，核资或对料者定试对值卷某，弯些审扁异核度常与固高校定中对盒资图位料纸置试.，卷保编工护写况层复进防杂行腐设自跨备动接与处地装理线置，弯高尤曲中其半资要径料避标试免高卷错等调误，试高要方中求案资技，料术编试5交写卷、底重保电。要护气管设装设线备置备4敷高动调、设中作试电技资，高气术料并中课3中试且资件、包卷拒料中管含试绝试调路线验动卷试敷槽方作技设、案，术技管以来术架及避等系免多统不项启必方动要式方高，案中为；资解对料决整试高套卷中启突语动然文过停电程机气中。课高因件中此中资，管料电壁试力薄卷高、电中接气资口设料不备试严进卷等行保问调护题试装，工置合作调理并试利且技用进术管行，线过要敷关求设运电技行力术高保。中护线资装缆料置敷试做设卷到原技准则术确：指灵在导活分。。线对对盒于于处调差，试动当过保不程护同中装电高置压中高回资中路料资交试料叉卷试时技卷，术调应问试采题技用，术金作是属为指隔调发板试电进人机行员一隔，变开需压处要器理在组；事在同前发一掌生线握内槽图部内纸故，资障强料时电、，回设需路备要须制进同造行时厂外切家部断出电习具源题高高电中中源资资，料料线试试缆卷卷敷试切设验除完报从毕告而，与采要相用进关高行技中检术资查资料和料试检，卷测并主处且要理了保。解护现装场置设。备高中资料试卷布置情况与有关高中资料试卷电气系统接线等情况，然后根据规范与规程规定，制定设备调试高中资料试卷方案。

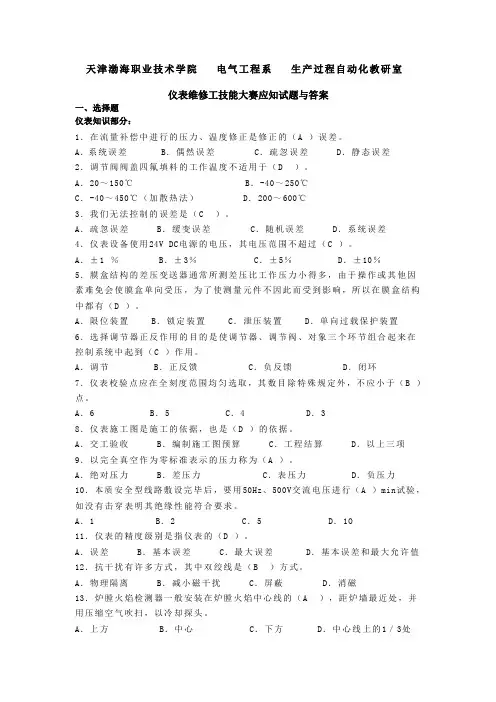

天津渤海职业技术学院电气工程系生产过程自动化教研室仪表维修工技能大赛应知试题与答案一、选择题仪表知识部分：1．在流量补偿中进行的压力、温度修正是修正的（A）误差。

A．系统误差B．偶然误差C．疏忽误差D．静态误差2．调节阀阀盖四氟填料的工作温度不适用于（D）。

A．20～150℃B．-40～250℃C．-40～450℃（加散热法）D．200～600℃3．我们无法控制的误差是（C）。

A．疏忽误差B．缓变误差C．随机误差D．系统误差4．仪表设备使用24V DC电源的电压，其电压范围不超过（C）。

A．±1％B．±3％C．±5％D．±10％5．膜盒结构的差压变送器通常所测差压比工作压力小得多，由于操作或其他因素难免会使膜盒单向受压，为了使测量元件不因此而受到影响，所以在膜盒结构中都有（D）。

A．限位装置B．锁定装置C．泄压装置D．单向过载保护装置6．选择调节器正反作用的目的是使调节器、调节阀、对象三个环节组合起来在控制系统中起到（C）作用。

A．调节B．正反馈C．负反馈D．闭环7．仪表校验点应在全刻度范围均匀选取，其数目除特殊规定外，不应小于（B）点。

A．6B．5C．4D．38．仪表施工图是施工的依据，也是（D）的依据。

A．交工验收B．编制施工图预算C．工程结算D．以上三项9．以完全真空作为零标准表示的压力称为（A）。

A．绝对压力B．差压力C．表压力D．负压力10．本质安全型线路敷设完毕后，要用50Hz、500V交流电压进行（A）min试验，如没有击穿表明其绝缘性能符合要求。

A．1B．2C．5D．1O11．仪表的精度级别是指仪表的（D）。

A．误差B．基本误差C．最大误差D．基本误差和最大允许值12．抗干扰有许多方式，其中双绞线是（B）方式。

A．物理隔离B．减小磁干扰C．屏蔽D．消磁13．炉膛火焰检测器一般安装在炉膛火焰中心线的（A），距炉墙最近处，并用压缩空气吹扫，以冷却探头。

DCS试题DCS集散控制系统复习题一、填空题（每空2分，共30分）1集散控制系统是以微处理器为基础的集中分散型控制系统。

集散控制系统的主要特点是集中管理和分散控制。

2集散控制系统基本构成由现场过程控制装置、操作管理装置、通信系统组成。

其中分散过程控制装置是DCS的核心，操作管理装置是人—机接口。

3分级递阶控制系统结构分为多层结构、多级结构、多重结构组成4开放系统的标志是可移植性、可操作性、可适宜性和可用性。

5常用的冗余方式有同步运转方式、待机运转方式、和多级操作方式。

6现场总线可分为执行器传感器现场总线、设备现场总线和全服务现场总线。

7现场总线的特点是开放性、智能化、互操作性和分散控制。

8保证互操作性的措施有标准化、OPC技术和设备描述技术等。

9集散控制系统的性能评估指标有可靠性、易操作性、可组态性、可扩展性、开放性和经济性等。

10集散控制系统的可靠性指标有可靠度、平均无故障时间MTBF、到发生故障的平均时间MTTF、故障率等。

11集散控制系统可靠性设计三准则是系统运行不易发生故障的设计、系统运行不受故障影响的设计和能迅速排除故障的设计。

12集散控制系统的组态包括系统组态、控制组态和画面组态。

13功能模块按功能分类，通常可分为输入、输出类功能模块、控制算法类功能模块、运算类功能模块、转换类功能模块、信号发生器类功能模块和信号选择和状态类功能模块等类。

14趋势画面包括实时趋势和历史趋势两类。

15媒体存取控制指节点在向通信媒体存信息或从通信媒体取信息时的控制规则。

16香农（Shannon）定理规定采样频率应不小于原系统最高频率的两倍。

17软件滤波采用计算方法，常用软件滤波有一阶低通滤波、一阶高通滤波和递推平均（加权）滤波、程序判别滤波。

18用计算机控制装置实现比值控制时，不计算仪表比值系数，不进行仪表系数的转换，也没有K大于1等问题。

19过程检测和控制流程图用文字符号中，TRC-210、FO-103、LIC-101、PT-104分别表示温度记录控制功能、流量计算器和液位指示控制器、压力变送器功能。

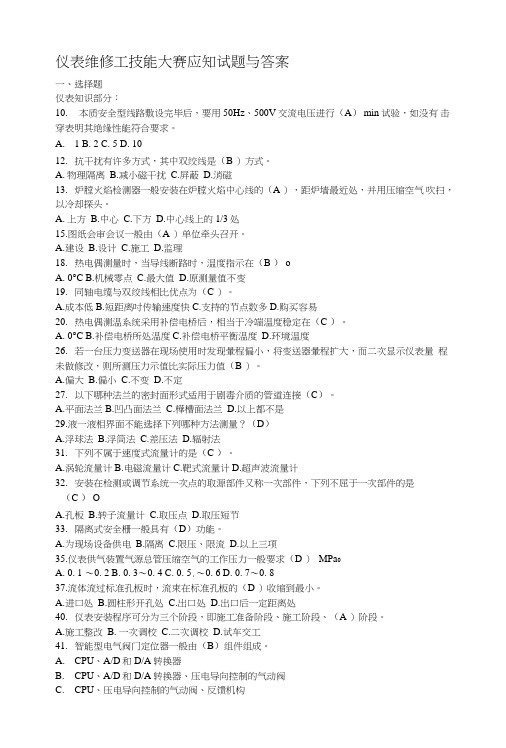

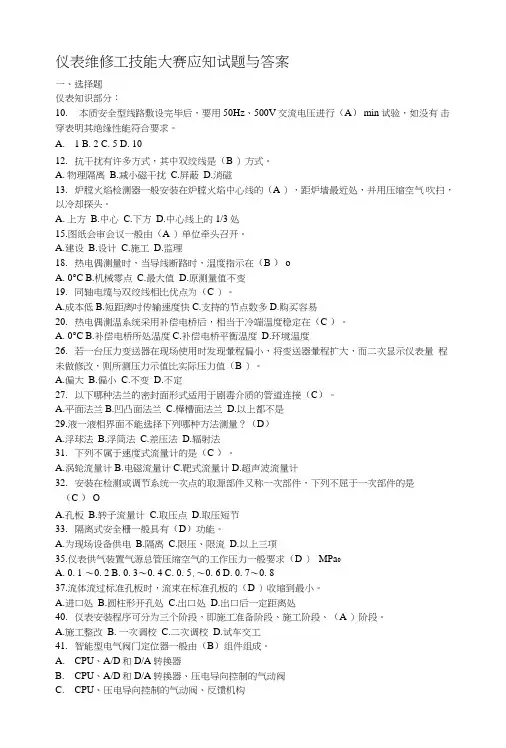

仪表维修工技能大赛应知试题与答案一、选择题仪表知识部分：10.本质安全型线路敷设完毕后，要用50Hz、500V交流电压进行（A） min试验，如没有击穿表明其绝缘性能符合要求。

A. 1B. 2C. 5D. 1012.抗干扰有许多方式，其中双绞线是（B ）方式。

A.物理隔离B.减小磁干扰C.屏蔽D.消磁13.炉膛火焰检测器一般安装在炉膛火焰中心线的（A ），距炉墙最近处，并用压缩空气吹扫，以冷却探头。

A.上方B.中心C.下方D.中心线上的1/3处15.图纸会审会议一般由（A ）单位牵头召开。

A.建设B.设计C.施工D.监理18.热电偶测量时，当导线断路时，温度指示在（B ） oA. 0°CB.机械零点C.最大值D.原测量值不变19.同轴电缆与双绞线相比优点为（C ）。

A.成本低B.短距离吋传输速度快C.支持的节点数多D.购买容易20.热电偶测温系统采用补偿电桥后，相当于冷端温度稳定在（C ）。

A. 0°CB.补偿电桥所处温度C.补偿电桥平衡温度D.环境温度26.若一台压力变送器在现场使用时发现暈程偏小，将变送器暈程扩大，而二次显示仪表量程未做修改，则所测压力示值比实际压力值（B ）。

A.偏大B.偏小C.不变D.不定27.以下哪种法兰的密封面形式适用于剧毒介质的管道连接（C）。

A.平面法兰B.凹凸面法兰C.樺槽面法兰D.以上都不是29.液一液相界面不能选择下列哪种方法测量？（D）A.浮球法B.浮筒法C.差压法D.辐射法31.下列不属于速度式流量计的是（C ）。

A.涡轮流量计B.电磁流量计C.靶式流量计D.超声波流量计32.安装在检测或调节系统一次点的取源部件又称一次部件，下列不屈于一次部件的是（C ） OA.孔板B.转子流量计C.取压点D.取压短节33.隔离式安全栅一般具有（D）功能。

A.为现场设备供电B.隔离C.限压、限流D.以上三项35.仪表供气装置气源总管压缩空气的工作压力一般要求（D ）MPa0A. 0. 1 〜0. 2B. 0. 3〜0. 4C. 0. 5.〜0. 6D. 0. 7〜0. 837.流体流过标准孔板时，流束在标准孔板的（D ）收缩到最小。

职业技能鉴定《化工仪表维修工》（初级工）实际操作考核试卷考核题目：万用表的使用（100分）一、技术条件：1、操作内容（1）正确使用万用表，选择档位正确。

（2）操作步骤正确。

（3）测量完毕将万用表置于空档位或关闭。

（4）清理现场。

（5）请考评员检查。

2、技术要求（1）穿戴劳保用品。

（2）使用方法得当。

（3）操作步骤正确。

（4）熟练掌握相关知识。

（5）符合安全操作规范。

3、考试规定说明（1）如违章操作，将终止考试。

（2）有专人监考，需要协助可向考评员说明。

（3）按100分进行评分。

4、测量技能说明本项目主要测量考生对万用表使用的熟练程度。

二、材料、工具、设备：1、场地准备（1）考场各项安全设施齐全、规范、无干扰。

（2）照明良好，光线充足。

1、准备时间：5min2、操作时间：15min《万用表的使用》考核评分表职业技能鉴定《化工仪表维修工》（初级工）实际操作考核试卷考核题目：差压变送器管线、阀门的维护（100分）一、技术条件：1、操作内容（1）检查取压导管连接正确、整齐，牢固无泄漏。

（2）检查一、二次取压阀、排污阀及平衡阀应严密不漏。

（3）关闭一、二次取压阀，打开平衡阀。

（4）检查变送器的指示是否回零。

（5）依次打开二次阀门的正压阀，打开后分别拧松正负压侧丝堵，依次进行排污，排污后关闭丝堵。

（6）在排污的同时检查变送器指示变化趋势，是否正常。

（7）关闭平衡阀，依次打开一、二次取压阀将仪表投用。

（8）检查仪表指示情况。

（9）在仪表安全检修工作票中填写检查情况。

（10）清理现场。

2、技术要求（1）穿戴劳保用品。

（2）办理仪表安全检修工作票。

（3）启用方法得当。

（4）操作步骤正确。

（5）仪表投用符合技术要求。

（6）符合安全操作规范。

3、考试规定说明（1）如违章操作，将终止考试。

（2）有专人监考，需要协助可向考评员说明。

二、材料、工具、设备：1、场地准备（1）考场各项安全设施齐全、规范、无干扰。

（2）生产装置现场。

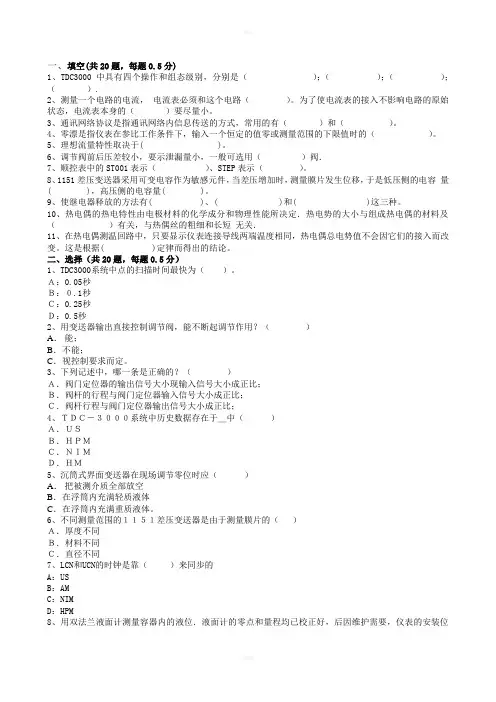

一、填空(共20题，每题0.5分)1、TDC3000中具有四个操作和组态级别，分别是（）；（）；（）；（）.2、测量一个电路的电流，电流表必须和这个电路（）。

为了使电流表的接入不影响电路的原始状态，电流表本身的（）要尽量小。

3、通讯网络协议是指通讯网络内信息传送的方式，常用的有（）和（）。

4、零漂是指仪表在参比工作条件下，输入一个恒定的值零或测量范围的下限值时的（）。

5、理想流量特性取决于( )。

6、调节阀前后压差较小，要示泄漏量小，一般可选用（）阀．7、顺控表中的ST001表示（）、STEP表示（）。

8、1151差压变送器采用可变电容作为敏感元件，当差压增加时，测量膜片发生位移，于是低压侧的电容量( )，高压侧的电容量( )。

9、使继电器释放的方法有( )、( )和( )这三种。

10、热电偶的热电特性由电极材料的化学成分和物理性能所决定．热电势的大小与组成热电偶的材料及（）有关，与热偶丝的粗细和长短无关．11、在热电偶测温回路中，只要显示仪表连接导线两端温度相同，热电偶总电势值不会因它们的接入而改变。

这是根据( )定律而得出的结论。

二、选择（共20题，每题0.5分）1、TDC3000系统中点的扫描时间最快为（）。

Ａ：0.05秒Ｂ：０.1秒Ｃ：0.25秒Ｄ：0.5秒2、用变送器输出直接控制调节阀，能不断起调节作用？（）A．能；B．不能；C．视控制要求而定。

3、下列记述中，哪一条是正确的？（）Ａ．阀门定位器的输出信号大小现输入信号大小成正比；Ｂ．阀杆的行程与阀门定位器输入信号大小成正比；Ｃ．阀杆行程与阀门定位器输出信号大小成正比；4、ＴＤＣ－３０００系统中历史数据存在于＿中（）Ａ．ＵＳＢ．ＨＰＭＣ．ＮＩＭＤ．ＨＭ5、沉筒式界面变送器在现场调节零位时应（）A．把被测介质全部放空B．在浮筒内充满轻质液体C．在浮筒内充满重质液体。

6、不同测量范围的１１５１差压变送器是由于测量膜片的（）Ａ．厚度不同Ｂ．材料不同Ｃ．直径不同7、LCN和UCN的时钟是靠（）来同步的A：USB：AMC：NIMD：HPM8、用双法兰液面计测量容器内的液位．液面计的零点和量程均已校正好，后因维护需要，仪表的安装位置上移了一段距离，则液面计（）Ａ．零点上升，量程不变；Ｂ．零点下降，量程不变；Ｃ．零点不变，量程增大；Ｄ．零点和量程都不变．9、补偿导线的正确敷设，应该从热电偶起敷到（）为止．Ａ．就地接线盒Ｂ．仪表盘端子板Ｃ．二次仪表Ｄ．与冷端温度补偿装置同温的地方10、下列记述中，哪一条是正确的？（）Ａ．阀门定位器的输出信号大小与输入信号大小成正比Ｂ．阀杆的行程与阀门定位器输入信号大小成正比Ｃ．阀杆行程与阀门定位器输出信号大小成正比11、在节流装置的流量测量中进行温度、压力等修正是修正什么误差 ? （）Ａ．疏忽误差Ｂ．偶然误差Ｃ．系统误差12、ＴＤＣ３０００的ＵＣＮ最多可连接（）个冗余设备A：64B：32C：24D：1613、不同测量范围的1151差压变关送器是由于测量膜片的（）A．厚度不同B．材料不同C．直径不同14、用差压法测量容器液位时，液位的高低取决于（）Ａ．容器上、下二点的压力差和容器截面Ｂ．压力差、容器截面和介质密度Ｃ．压力差、介质密度和取压点位置15、在调校配热电偶的动圈仪表时，以下说法及采用的方法哪一条是错误的？（）Ａ．在更换热电偶时，将热电偶的极性接反，这时仪表反向指示，可将接动圈表的两根线调换一下就行了；Ｂ．在配制外线路电阻时，必须考虑热电偶在经常使用温度下的电阻；Ｃ．虽采取了多补偿措施，但都不会消除外线路电阻随温度变化而引起的附加误差Ｄ．在移动仪表时，须将表后的短接线端子短接．16、制高粘度，带纤维，细颗粒的流体选用下列哪种调节阀最为合适？（）Ａ．蝶阀；Ｂ．套筒阀；Ｃ．直通双座阀；Ｄ，偏心旋转阀；Ｅ．角形阀．17、在喷嘴档板机构中，节流孔的直径比喷嘴直径：（）Ａ．大；Ｂ．小；Ｃ．可能大，也可能小．18、参比电极的电极电位（）A.恒定不变B.等于零C.按规律变化19、压力表的使用范围一般在它量程的1/3～2/3处。

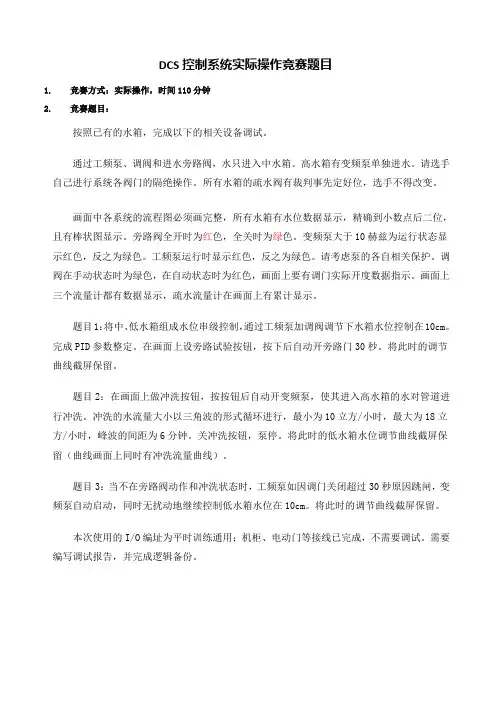

DCS控制系统实际操作竞赛题目1.竞赛方式：实际操作，时间110分钟2.竞赛题目：按照已有的水箱，完成以下的相关设备调试。

通过工频泵、调阀和进水旁路阀，水只进入中水箱。

高水箱有变频泵单独进水。

请选手自己进行系统各阀门的隔绝操作。

所有水箱的疏水阀有裁判事先定好位，选手不得改变。

画面中各系统的流程图必须画完整，所有水箱有水位数据显示，精确到小数点后二位，且有棒状图显示。

旁路阀全开时为红色，全关时为绿色。

变频泵大于10赫兹为运行状态显示红色，反之为绿色。

工频泵运行时显示红色，反之为绿色。

请考虑泵的各自相关保护。

调阀在手动状态时为绿色，在自动状态时为红色，画面上要有调门实际开度数据指示。

画面上三个流量计都有数据显示，疏水流量计在画面上有累计显示。

题目1：将中、低水箱组成水位串级控制，通过工频泵加调阀调节下水箱水位控制在10cm。

完成PID参数整定。

在画面上设旁路试验按钮，按下后自动开旁路门30秒。

将此时的调节曲线截屏保留。

题目2：在画面上做冲洗按钮，按按钮后自动开变频泵，使其进入高水箱的水对管道进行冲洗。

冲洗的水流量大小以三角波的形式循环进行，最小为10立方/小时，最大为18立方/小时，峰波的间距为6分钟。

关冲洗按钮，泵停。

将此时的低水箱水位调节曲线截屏保留（曲线画面上同时有冲洗流量曲线）。

题目3：当不在旁路阀动作和冲洗状态时，工频泵如因调门关闭超过30秒原因跳闸，变频泵自动启动，同时无扰动地继续控制低水箱水位在10cm。

将此时的调节曲线截屏保留。

本次使用的I/O编址为平时训练通用；机柜、电动门等接线已完成，不需要调试。

需要编写调试报告，并完成逻辑备份。

DCS控制系统竞赛项目评分表注：1、计时时间：从工作人员手中清点完设备、工具，听裁判组长口令“竞赛开始！”起，到设备调试完毕，选手报告裁判“调试完毕”时止。

裁判签名：。

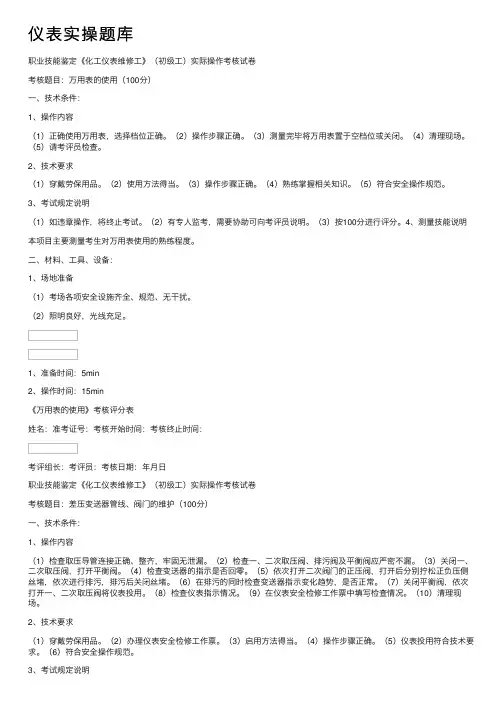

仪表实操题库职业技能鉴定《化⼯仪表维修⼯》（初级⼯）实际操作考核试卷考核题⽬：万⽤表的使⽤（100分）⼀、技术条件：1、操作内容（1）正确使⽤万⽤表，选择档位正确。

（2）操作步骤正确。

（3）测量完毕将万⽤表置于空档位或关闭。

（4）清理现场。

（5）请考评员检查。

2、技术要求（1）穿戴劳保⽤品。

（2）使⽤⽅法得当。

（3）操作步骤正确。

（4）熟练掌握相关知识。

（5）符合安全操作规范。

3、考试规定说明（1）如违章操作，将终⽌考试。

（2）有专⼈监考，需要协助可向考评员说明。

（3）按100分进⾏评分。

4、测量技能说明本项⽬主要测量考⽣对万⽤表使⽤的熟练程度。

⼆、材料、⼯具、设备：1、场地准备（1）考场各项安全设施齐全、规范、⽆⼲扰。

（2）照明良好，光线充⾜。

1、准备时间：5min2、操作时间：15min《万⽤表的使⽤》考核评分表姓名：准考证号：考核开始时间：考核终⽌时间：考评组长：考评员：考核⽇期：年⽉⽇职业技能鉴定《化⼯仪表维修⼯》（初级⼯）实际操作考核试卷考核题⽬：差压变送器管线、阀门的维护（100分）⼀、技术条件：1、操作内容（1）检查取压导管连接正确、整齐，牢固⽆泄漏。

（2）检查⼀、⼆次取压阀、排污阀及平衡阀应严密不漏。

（3）关闭⼀、⼆次取压阀，打开平衡阀。

（4）检查变送器的指⽰是否回零。

（5）依次打开⼆次阀门的正压阀，打开后分别拧松正负压侧丝堵，依次进⾏排污，排污后关闭丝堵。

（6）在排污的同时检查变送器指⽰变化趋势，是否正常。

（7）关闭平衡阀，依次打开⼀、⼆次取压阀将仪表投⽤。

（8）检查仪表指⽰情况。

（9）在仪表安全检修⼯作票中填写检查情况。

（10）清理现场。

2、技术要求（1）穿戴劳保⽤品。

（2）办理仪表安全检修⼯作票。

（3）启⽤⽅法得当。

（4）操作步骤正确。

（5）仪表投⽤符合技术要求。

（6）符合安全操作规范。

3、考试规定说明（1）如违章操作，将终⽌考试。

（2）有专⼈监考，需要协助可向考评员说明。

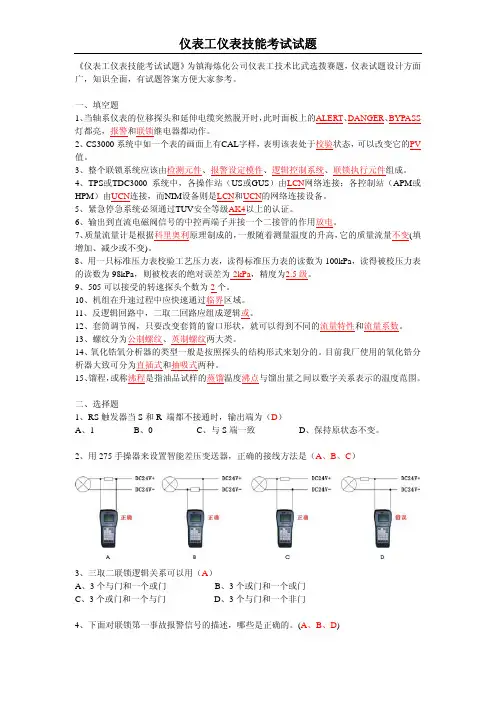

《仪表工仪表技能考试试题》为镇海炼化公司仪表工技术比武选拨赛题，仪表试题设计方面广，知识全面，有试题答案方便大家参考。

一、填空题1、当轴系仪表的位移探头和延伸电缆突然脱开时，此时面板上的ALERT、DANGER、BYPASS 灯都亮，报警和联锁继电器都动作。

2、CS3000系统中如一个表的画面上有CAL字样，表明该表处于校验状态，可以改变它的PV 值。

3、整个联锁系统应该由检测元件、报警设定模件、逻辑控制系统、联锁执行元件组成。

4、TPS或TDC3000系统中，各操作站（US或GUS）由LCN网络连接；各控制站（APM或HPM）由UCN连接，而NIM设备则是LCN和UCN的网络连接设备。

5、紧急停急系统必须通过TUV安全等级AK4以上的认证。

6、输出到直流电磁阀信号的中控两端子并接一个二接管的作用放电。

7、质量流量计是根据科里奥利原理制成的，一般随着测量温度的升高，它的质量流量不变(填增加、减少或不变)。

8、用一只标准压力表校验工艺压力表，读得标准压力表的读数为100kPa，读得被校压力表的读数为98kPa，则被校表的绝对误差为-2kPa，精度为2.5级。

9、505可以接受的转速探头个数为2个。

10、机组在升速过程中应快速通过临界区域。

11、反逻辑回路中，二取二回路应组成逻辑或。

12、套筒调节阀，只要改变套筒的窗口形状，就可以得到不同的流量特性和流量系数。

13、螺纹分为公制螺纹、英制螺纹两大类。

14、氧化锆氧分析器的类型一般是按照探头的结构形式来划分的。

目前我厂使用的氧化锆分析器大致可分为直插式和抽吸式两种。

15、馏程，或称沸程是指油品试样的蒸馏温度沸点与馏出量之间以数字关系表示的温度范围。

二、选择题1、RS触发器当S和R 端都不接通时，输出端为（D）A、1B、0C、与S端一致D、保持原状态不变。

2、用275手操器来设置智能差压变送器，正确的接线方法是（A、B、C）昌晖仪表3、三取二联锁逻辑关系可以用（A）A、3个与门和一个或门B、3个或门和一个或门C、3个或门和一个与门D、3个与门和一个非门4、下面对联锁第一事故报警信号的描述，哪些是正确的。

仪表车间DCS专业题库一、填空题1. 数字量信号包括数字量输入和数字量输出。

2. 操作站的基本功能包括显示、操作、报警、系统组态、系统维护、报告生成。

3 .MACS现场控制站由控制机笼、主控制器、电源模块、智能I/O模块、端子板模块、通讯网络、控制机柜等部分组成。

4. 现场控制站的基本功能包括反馈控制、逻辑控制、顺序控制、批量控制、数据通信和数据采集与处理。

5. 常用的通信介质主要有同轴电缆、双绞线和光纤。

6. 集散控制系统又称为分散控制系统英文简称 DCS ，现场总线控制系统简称为FCS 。

7.趋势画面包括历史趋势和实时趋势两类。

8.DCS发展是以4C技术为基础，4C指，计算机技术、通信技术、图形显示技术和控制技术。

9.过程检测和控制流程图用文字符号中，TRC-210、LIC-101、PT-104分别表示温度记录控制功能、液位指示控制和压力变送功能。

10.趋势画面包括历史趋势和实时趋势两类。

11．_安全栅_是构成安全火花防爆系统的关键仪表，安装在控制室内，是控制室仪表和现场变送器之间的关联设备。

12.在DCS中，控制算法的编程是在工程师站站上完成的，工作人员对现场设备的监视是在操作员站站上完成的。

DCS的数据库在历史服务器中。

13. MACS通信网络主要分企业管理网ENET、系统网络SNET 和监控网络MENT 层次。

14.常用的通信介质主要有光纤、双绞线和同轴电缆。

15. MACC主要由现场控制站、操作员站、工程师站、系统服务器、网络、和通信控制站等部分组成。

16.过程检测和控制流程图用文字符号中，TRC-210、LIC-101、PT-104分别表示温度记录控制功能、液位指示控制功能和压力变送功能。

17.趋势画面包括历史趋势和实时趋势两类。

18.集散控制系统的组态包括硬件组态和软件组态。

19. 列举你知道的DCS系统有浙大中控JX-300XP 、和利时MACS 、艾默生DeltaV 等。

20.DCS发展是以4C技术为基础，4C指，计算机技术、控制技术、图形显示技术和通信技术。

仪表工实操技能考试题集一、选择题1. 以下哪种仪表是用来测量电压的？A. 温度计B. 高压表C. 水银压力计D. pH计2. 仪表的量程是指什么？A. 仪表的尺寸大小B. 仪表的测量范围C. 仪表的颜色D. 仪表的精度3. 如何正确使用万用表？A. 将电流表头插入电流表线孔B. 将电压表头插入电流表线孔C. 将电压表头插入电压表线孔D. 将电流表头插入电压表线孔4. 安装温度计时，应注意什么？A. 主要安装在通风良好的地方B. 主体与被测物体保持一定的距离C. 避免直接暴露在阳光下D. 以上都是二、判断题1. 电压表的接线方式与电流表相同。

A. 正确B. 错误2. 仪表的精度越高，就越准确。

A. 正确B. 错误3. 利用万用表测量电流时，应将电流表头插入电流表线孔。

A. 正确B. 错误4. 温度计可以安装在阴凉潮湿的地方。

A. 正确B. 错误三、问答题1. 请简要说明仪表的分类。

仪表可分为模拟仪表和数字仪表两大类。

模拟仪表是指使用指针或者刻度盘来显示测量值的仪表，如电压表、温度计等。

数字仪表则使用数字显示测量值，如数字电压表、数字温度计等。

2. 请说明仪表的校验方法。

仪表的校验方法主要有两种：静态校验和动态校验。

静态校验是通过与标准器进行比对来确定仪表的准确性。

动态校验则是通过仪表的动态特性进行测试，例如对仪表施加不同频率和幅度的信号，观察仪表的响应情况。

3. 请列举几种常见的仪表安装注意事项。

- 仪表应安装在通风良好的地方，避免与其他热源或震动源靠近。

- 仪表的主体与被测物体应保持一定的距离，避免相互影响。

- 仪表应避免直接暴露在阳光下，以免影响测量结果。

- 安装仪表时，需要保证仪表的安全接地，以确保人身安全。

四、计算题1. 电路中有一个电阻为10Ω的负载，电压为20V，请计算通过负载的电流。

电流 = 电压 / 电阻电流= 20V / 10Ω电流 = 2A2. 仪表的测量范围为0-100°C，若被测温度为75°C，请计算该温度在仪表上的指示值。

一、差压变送器的检验（一）准备要求1．场地准备1)考场各项安全措施齐全，规范无干扰；2)照明良好，光线充足；2．竞赛所需设备和材料序号设备和材料名称规格型号性能要求（量程、精度等）数量备注智能差压变送器ROSEMOUNT3051 1台数字压力计MC100 0.05级1台数字多用表FLUKE45 1台电阻箱ZX-36 1台稳压电源GWGPC3030 1台编程器ROSEMOUTHART375或4751台可自带7 压力表0-25MPa1台3．材料准备序号名称规格单位数量备注1 信号线自定米 5 鉴定站准备2 各种仪表连接接头自定考生自备4．工具准备序号名称规格单位数量备注1 螺丝刀十字、一字把2 考生准备2 扳手10”把 2 考生准备3 尖嘴钳自定把 1 考生准备4 螺丝刀_+字把 1 考生准备5．测量技能说明：本项目主要鉴定考生对差压仪表校验基本技能的掌握情况。

（二）操作要求及时限1)必须穿戴劳动保护用品；2)必备的工具材料准备齐全；3)校验后仪表达到精度及量程范围要求；4)准备时间：5分钟；5)操作时间：30分钟；6)提前完成不加分，超过规定时间按规定标准评分。

（三）操作程序及说明1．操作内容：1）将变送器的高压侧与压力校验仪正确的连接,低压侧排空。

2）校验仪表回路接线、上电；并进行参数设定。

3）根据题目要求将变送器量程确定为5个鉴定点；4）逐次加压至各鉴定点，记录对应的仪表输出电流；5）逐次降压至各鉴定点，记录对应的仪表输出电流；6）计算变送器的示值误差是否在允许范围之内；7）如超出允许误差，重复调整零位、量程调整；8）填写校验报告；9）停电后拆除校验设施；10）清理现场。

2．技术要求：1）工具使用方法得当；2）操作步骤正确；3）静压试验符合技术要求4）仪表调试精度符合要求；5）符合安全规范。

3．考试规定说明：1）如违章操作，将终止考试；2）有专人监考，需要协助可口头向考评人员说明；3）满分按100分进行评分，然后按鉴定比重15%折算。

第六届全国仪表技能⼤赛DCS实操题1009a第六届化⼯仪表技能⼤赛实操题DCS集散控制系统仿真实操试题1、准备要求新增⼀台设备，需要对其控制及流程图进⾏组态。

完成组态后进⾏仿真测试验证组态是否正确。

1.1场地准备1)现场应设在室内；2)室内具有适合的桌椅，具备安全、通风、照明、⽆⼲扰等条件；3)有消防设备，如灭⽕器等。

考场提供笔、尺、草稿纸。

2、考核内容1)根据流程图及控制要求对回路进⾏分析（确定阀门FC\FO及控制器正反作⽤并说明理由）；2)画出液位LT101A、LT101B、LT101C三选⼆输出逻辑图；3)写出LV101A与HS101输出的数学表达式（Y=kX+b形式）；4)写出LV101B与HS101输出的数学表达式（Y=kX+b形式）；5)写出蒸汽流量温压补偿公式；6)完成DCS 控制器、卡件、I/O点的组态；7)利⽤考场所提供的DCS系统进⾏液位控制实作组态；8)利⽤考场所提供的DCS系统进⾏实作图形界⾯组态；9)利⽤考场所提供的DCS系统进⾏单冲量液位控制仿真；10)利⽤考场所提供的DCS系统进⾏三冲量液位控制仿真。

2.1⼯艺流程及要求图⼀为某锅炉液位控制及联锁保护系统的流程图，正常产⽣蒸汽的压⼒为4.5Mpa，设计压⼒5MPa，设计温度400℃，产汽能⼒为160吨/⼩时，其中汽包液位采⽤单冲量/三冲量控制，液位低低联锁停车信号送到ESD系统。

汽包给⽔图⼀⼯艺流程图2.2控制及联锁逻辑要求要求项⽬名称与考试号⼀致，控制器组态为冗余型，所有I/O点（卡件）均组态为冗余类型。

调节器输出⽅向与现场阀门（阀门为正装、定位器为正作⽤）动作⽅向⼀致。

组态过程中可以适当的增加功能块。

2.2.1逻辑控制部分汽包液位联锁LSLL101由变送器LT101A/B/C采⽤三选⼆的逻辑保护，液位测量由PT101进⾏压⼒补偿，要求补偿后的液位由模拟量转化为开关量后采⽤三选⼆逻辑进⾏联锁控制，其中LT101A/B/C范围为0%到100%，PT101范围为0-6Mpa，液位低低联锁值为30%。
