焊接工艺规程(PQR)

焊接工艺评定报告（PQR)
(共3页第1页）
单位名称：上海勇群电子设备工程有限公司
焊接工艺评定报告编号：PQR-02 预焊接工艺规程编号： WPS-01
焊接方法：手工氩弧焊机械化程度：手动
接头简图：（坡口形式、尺寸、衬垫、每种焊接方法或焊接工艺、焊缝金属厚度）
母材：
材料标准： GB/T-14976
钢号： 304
Fe-8 类、组别号：Fe-8-1 与类 Fe-8 、组
别号：Fe-8-1相焊
厚度： 2.0mm
直径：Φ 76.2
其他：
焊后热处理：
热处理温度（℃）：
保温时间（h）：
保护气体：
气体种类混合比流量（L/min）
保护气体：氩气99.5% 8-16
尾部保护气：氩气99.95% 4-5
背面保护气：氩气99.95% 5-6
填充金属：
焊材类别：焊丝
焊材标准：YB/T-5192-2005
焊材型号ER-308
焊材牌号：Φ2
焊材规格：
焊缝金属厚度：
其他：无
电特性：
电流种类：逆变式（直流）
极性：正极
钨极尺寸：Φ 2.4 Φ3.0
焊接电流（A）: 65-80
电弧电压（V）：12-16
其他：
焊接位置：
对接焊缝位置：水平方向：（向上、向下）
角焊缝位置：方向：（向上、向下）
技术措施：
焊接速度（cm/min）：8-14
焊接工艺评定报告（PQR)
焊接工艺评定报告（PQR)
(共3页第3页）
焊接工艺评定外观检查表
焊接工艺评定——施焊记录表。

焊接工艺评定记录(pqr)焊接工艺评定记录（Welding Procedure Qualification Record，简称WPQR）是对焊接工艺进行全面评估的重要文件，它包含了焊接工艺的详细信息、试验过程及结果评价。

焊接工艺评定记录的主要内容包括以下几个方面：一、焊接工艺评定过程1.拟定预备焊接工艺指导书（Preliminary Welding Procedure Specification，简称PWPS）：在评定前，首先需要拟定一份初步的焊接工艺指导书，其中包括焊接方法、焊接材料、焊接参数等。

2.施焊试件和制取试样：根据预备焊接工艺指导书进行试件焊接，然后从试件上制取各种试样，以备后续检测。

3.检验试件和试样：对制取的试样进行外观检测、无损探伤、拉伸测试、弯曲测试、冲击测试、硬度测试、低倍金相测试等，以评估焊接接头的质量。

4.测定焊接接头是否满足标准所要求的使用性能：通过各种测试方法，如表面裂纹检测、弯曲测试、冲击测试等，检验焊接接头是否具备良好的使用性能。

5.提出焊接工艺评定报告：对试样的检测结果进行综合分析，判断焊接工艺指导书的正确性，并撰写评定报告。

二、焊接工艺评定应用范围焊接工艺评定主要适用于锅炉、压力容器、压力管道、桥梁、船舶、航空航天、核能以及承重钢结构等钢制设备的制造、安装、检修工作。

此外，还适用于气焊、焊条电弧焊、钨极氩弧焊、熔化极气体保护焊、埋弧焊、等离子弧焊、电渣焊等焊接方法。

三、焊接工艺评定常规测试1.外观检测：检查焊接接头的外观质量，如焊缝形状、焊缝宽度、焊缝高度等。

2. 无损探伤：通过超声波、射线等无损检测方法，检测焊接接头内部是否存在缺陷。

3.拉伸测试：测试焊接接头的拉伸强度和韧性。

4.弯曲测试：评估焊接接头在弯曲载荷下的抗弯能力。

5.冲击测试：检验焊接接头在冲击载荷下的韧性和抗裂性能。

6.硬度测试：测量焊接接头的硬度，以评估其耐磨性能。

7.低倍金相测试：观察焊接接头的金相组织，判断其是否符合标准要求。

NB/T47014-2011 焊接工艺评定报告（PQR）单位名称：Fabricator:焊接工艺评定报告编号PQR16-01HP 预焊接工艺规程编号pWPS16-01HPWPS No PQR No焊接方法钨极氩弧焊打底/焊条电弧焊填充盖面机械化程度（手工、半自动、自动）手工Welding Method Extent of mechanization(Manual、Semi Auto、Automation)接头简图Welding Joint Sketch母材Base Metal材料标准GB713W. M. Standard钢号Q345RSteed Brand类、组别号Fe-1-2 与类、组别号Fe-1-2 相焊Category. Assembly No. With Category. Assembly No. Welding厚度12mmThickness直径/Diameter其他/Others焊后热处理PWHT温度范围（℃）/Temperature Region保温时间（h）/Time Hold保护气体：Shielding Gas气体种类混合比流量（L/min）Gas Categocy Mixture Flow Rate保护气Ar 99.99 10S G尾保气/ / /T S G背保气/ / /B S填充金属Filler Metal焊材标准W.M. Standard NB/T47018.3 /NB/T47018.2焊材牌号W. M. Brand ER50-6 / J506焊材规格Welding Specification Ø2.5/ Ø4.0焊缝金属厚度Weld Metal Thickness 12mm其他Others /电特性Electric Power电流种类Welding Current(A) 直流（DC）极性Polarity 正接（EN）反接（EP）钨极尺寸Tungsten Electrode Size 2.5焊接电流(A)Welding Current(A) 120 /160/140/140电弧电压(V)Arc Votage(V) 13/26/24/24其他Others /焊接位置Position Of Welding对接焊缝位置平焊方向（向上、向下）Position Of Butt Weld Flatness Direction(Up ward, Down ward)角焊缝位置/ 方向（向上、向下）Position Of Fillet Weld Direction(Up ward, Down ward)技术措施Technical measur焊接速度（cm/min）12/16/13/13Welding Speed摆动焊或不摆动焊/Weave Bead Welding Or Non weave Bead Welding摆动参数/Weave Bead Parameter单道焊或多道焊多道焊Single Pass Welding Or Multi-pass Welding单丝焊或多丝焊单丝焊Single Wire Welding Or Multi Wire Welding其他Others /预热Preheating预热温度(℃) 20℃(室温)Preheating T层间温度(℃) 250℃Inter pass T其他/Others耐蚀堆焊金属化学成分(%)Chemical Composition Of Corrosion Resistant Overlay Weld Metal(%)焊材牌号W. M. Brand C Si Mn P S Cr Ni Mo Cu H10MnSi 0.087 0.63 0.99 0.014 0.016 0.022 0.009 / 0.11J506 0.058 0.45 0.98 0.018 0.009 0.023 0.019 0.010 / 其他Others /NB/T47014-2011 焊接工艺评定报告（PQR）单位名称：Fabricator:焊接工艺评定报告编号PQR16-02HP 预焊接工艺规程编号pWPS16-02HPWPS No PQR No焊接方法钨极氩弧焊（GTAW）机械化程度（手工、半自动、自动）手工Welding Method Extent of mechanization(Manual、Semi Auto、Automation)接头简图Welding Joint Sketch母材Base Metal材料标准GB24511W. M. Standard钢号06Cr19Ni10Steed Brand类、组别号Fe-8-1 与类、组别号Fe-8-1 相焊Category. Assembly No. With Category. Assembly No. Welding厚度8mmThickness直径/Diameter其他/Others焊后热处理PWHT温度范围（℃）/Temperature Region保温时间（h）/Time Hold保护气体：Shielding Gas气体种类混合比流量（L/min）Gas Categocy Mixture Flow Rate保护气Ar 99.99 10S G尾保气/ / /T S G背保气/ / /B S填充金属Filler Metal焊材标准W.M. Standard NB/T47018.3焊材牌号W. M. Brand H08Cr21Ni10Si焊材规格Welding Specification Ø2.0焊缝金属厚度Weld Metal Thickness 8mm其他Others /电特性Electric Power电流种类Welding Current(A) 直流（DC）极性Polarity 正接（EN）钨极尺寸Tungsten Electrode Size 2.5焊接电流(A)Welding Current(A) 120--180电弧电压(V)Arc Votage(V) 14--16其他Others /焊接位置Position Of Welding对接焊缝位置向上方向（向上、向下）Position Of Butt Weld Flatness Direction(Up ward, Down ward)角焊缝位置向上方向（向上、向下）Position Of Fillet Weld Direction(Up ward, Down ward)技术措施Technical measur焊接速度（cm/min）8-12Welding Speed摆动焊或不摆动焊不摆动Weave Bead Welding Or Non weave Bead Welding摆动参数/Weave Bead Parameter单道焊或多道焊多道焊Single Pass Welding Or Multi-pass Welding单丝焊或多丝焊单丝焊Single Wire Welding Or Multi Wire Welding其他Others /预热Preheating预热温度(℃) 20℃(室温)Preheating T层间温度(℃) 100℃Inter pass T其他/Others耐蚀堆焊金属化学成分(%)Chemical Composition Of Corrosion Resistant Overlay Weld Metal(%)焊材牌号W. M. Brand C Si Mn P S Cr Ni Mo Cu H08Cr21Ni10Si 0.013 0.52 2.18 0.018 0.011 19.87 9.80 0.02 0.02 其他Others /NB/T47014-2011 焊接工艺评定报告(PQR)拉伸试验Tension Test 试验报告编号：Tension Test Report No. pWPS16-02HPNB/T47014-2011 焊接工艺评定报告（PQR）单位名称：Fabricator:焊接工艺评定报告编号PQR16-03HP 预焊接工艺规程编号pWPS16-03HPWPS No PQR No焊接方法钨极氩弧焊打底/焊条电弧焊盖面机械化程度（手工、半自动、自动）手工Welding Method Extent of mechanization(Manual、Semi Auto、Automation)接头简图Welding Joint Sketch母材Base Metal材料标准GB713 、GB24511W. M. Standard钢号H12Cr24Ni13/A302Steed Brand类、组别号Fe-8-1 与类、组别号Fe-8-1 相焊Category. Assembly No. With Category. Assembly No. Welding厚度8mmThickness直径/Diameter其他/Others焊后热处理PWHT温度范围（℃）/Temperature Region保温时间（h）/Time Hold保护气体：Shielding Gas气体种类混合比流量（L/min）Gas Categocy Mixture Flow Rate保护气Ar 99.99 10S G尾保气/ / /T S G背保气/ / /B S填充金属Filler Metal焊材标准W.M. Standard NB/T47018.3焊材牌号W. M. Brand H12Cr24Ni13/A302焊材规格Welding Specification Ø2.0 /Ø3.2焊缝金属厚度Weld Metal Thickness 8mm其他Others /电特性Electric Power电流种类Welding Current(A) 直流（DC）极性Polarity 反接（EP）钨极尺寸Tungsten Electrode Size 2.5焊接电流(A)Welding Current(A) 110--160电弧电压(V)Arc Votage(V) 24--26其他Others /焊接位置Position Of Welding对接焊缝位置向上方向（向上、向下）Position Of Butt Weld Flatness Direction(Up ward, Down ward)角焊缝位置向上方向（向上、向下）Position Of Fillet Weld Direction(Up ward, Down ward)技术措施Technical measur焊接速度（cm/min）8-12Welding Speed摆动焊或不摆动焊不摆动Weave Bead Welding Or Non weave Bead Welding摆动参数/Weave Bead Parameter单道焊或多道焊多道焊+单道焊Single Pass Welding Or Multi-pass Welding单丝焊或多丝焊单丝焊Single Wire Welding Or Multi Wire Welding其他Others /预热Preheating预热温度(℃) 20℃(室温)Preheating T层间温度(℃) 100℃Inter pass T其他/Others耐蚀堆焊金属化学成分(%)Chemical Composition Of Corrosion Resistant Overlay Weld Metal(%)焊材牌号W. M. Brand C Si Mn P S Cr Ni Mo Cu H12Cr24Ni13 0.052 0.58 1.82 0.024 0.006 23.62 12.9 0.02 0.03 A302 0.037 0.894 1.281 0.023 0.013 23.97 12.84 0.264 0.023 其他Others /NB/T47014-2011 焊接工艺评定报告(PQR)拉伸试验Tension Test 试验报告编号：Tension Test Report No. pWPS16-03HPNB/T47014-2011 焊接工艺评定报告（PQR）单位名称：Fabricator:焊接工艺评定报告编号PQR16-04HP 预焊接工艺规程编号pWPS16-04HPWPS No PQR No焊接方法钨极氩弧焊（GTAW）机械化程度（手工、半自动、自动）手工Welding Method Extent of mechanization(Manual、Semi Auto、Automation)接头简图Welding Joint Sketch母材Base Metal材料标准GB9948/ GB713W. M. Standard钢号20/ Q345RSteed Brand类、组别号Fe-1-1 与类、组别号Fe-1-2 相焊Category. Assembly No. With Category. Assembly No. Welding厚度30 /2.0mmThickness直径Ø19Diameter其他/Others焊后热处理PWHT温度范围（℃）/Temperature Region保温时间（h）/Time Hold保护气体：Shielding Gas气体种类混合比流量（L/min）Gas Categocy Mixture Flow Rate保护气Ar 99.99 10S G尾保气/ / /T S G背保气/ / /B S填充金属Filler Metal焊材标准W.M. Standard NB/T47018.3焊材牌号W. M. Brand H10MnSi焊材规格Welding Specification Ø2.5焊缝金属厚度Weld Metal Thickness ≥2mm其他Others /电特性Electric Power电流种类Welding Current(A) 直流（DC）极性Polarity 正接（EN）钨极尺寸Tungsten Electrode Size 2.5焊接电流(A)Welding Current(A) 120--180电弧电压(V)Arc Votage(V) 14--16其他Others /焊接位置Position Of Welding对接焊缝位置向上方向（向上、向下）Position Of Butt Weld Flatness Direction(Up ward, Down ward)角焊缝位置向上方向（向上、向下）Position Of Fillet Weld Direction(Up ward, Down ward)技术措施Technical measur焊接速度（cm/min）8-12Welding Speed摆动焊或不摆动焊不摆动Weave Bead Welding Or Non weave Bead Welding摆动参数/Weave Bead Parameter单道焊或多道焊多道焊Single Pass Welding Or Multi-pass Welding单丝焊或多丝焊单丝焊Single Wire Welding Or Multi Wire Welding其他Others /预热Preheating预热温度(℃) 20℃(室温)Preheating T层间温度(℃) 100℃Inter pass T其他/Others耐蚀堆焊金属化学成分(%)Chemical Composition Of Corrosion Resistant Overlay Weld Metal(%)焊材牌号W. M. Brand C Si Mn P S Cr Ni Mo Cu H10MnSi 0.087 0.63 0.99 0.014 0.016 0.022 0.009 / 0.11 其他Others /NB/T47014-2011 焊接工艺评定报告(PQR)拉伸试验Tension Test 试验报告编号：Tension Test Report No. /NB/T47014-2011 焊接工艺评定报告（PQR）单位名称：Fabricator:焊接工艺评定报告编号PQR16-05HP 预焊接工艺规程编号pWPS16-05HPWPS No PQR No焊接方法钨极氩弧焊（GTAW）机械化程度（手工、半自动、自动）手工Welding Method Extent of mechanization(Manual、Semi Auto、Automation)接头简图Welding Joint Sketch母材Base Metal材料标准GB9948/ GB24511W. M. Standard钢号20/ 06Cr19Ni10Steed Brand类、组别号Fe-1-1 与类、组别号Fe-8 -1 相焊Category. Assembly No. With Category. Assembly No. Welding厚度30 /2.0mmThickness直径Ø19Diameter其他/Others焊后热处理PWHT温度范围（℃）/Temperature Region保温时间（h）/Time Hold保护气体：Shielding Gas气体种类混合比流量（L/min）Gas Categocy Mixture Flow Rate保护气Ar 99.99 10S G尾保气/ / /T S G背保气/ / /B S填充金属Filler Metal焊材标准W.M. Standard NB/T47018.3焊材牌号W. M. Brand H12Cr24Ni13焊材规格Welding Specification Ø2.0焊缝金属厚度Weld Metal Thickness ≥2mm其他Others /电特性Electric Power电流种类Welding Current(A) 直流（DC）极性Polarity 正接（EN）钨极尺寸Tungsten Electrode Size 2.5焊接电流(A)Welding Current(A) 120--180电弧电压(V)Arc Votage(V) 14--16其他Others /焊接位置Position Of Welding对接焊缝位置向上方向（向上、向下）Position Of Butt Weld Flatness Direction(Up ward, Down ward)角焊缝位置向上方向（向上、向下）Position Of Fillet Weld Direction(Up ward, Down ward)技术措施Technical measur焊接速度（cm/min）8-12Welding Speed摆动焊或不摆动焊不摆动Weave Bead Welding Or Non weave Bead Welding摆动参数/Weave Bead Parameter单道焊或多道焊多道焊Single Pass Welding Or Multi-pass Welding单丝焊或多丝焊单丝焊Single Wire Welding Or Multi Wire Welding其他Others /预热Preheating预热温度(℃) 20℃(室温)Preheating T层间温度(℃) 100℃Inter pass T其他/Others耐蚀堆焊金属化学成分(%)Chemical Composition Of Corrosion Resistant Overlay Weld Metal(%)焊材牌号W. M. Brand C Si Mn P S Cr Ni Mo Cu H12Cr24Ni13 0.052 0.58 1.82 0.024 0.006 23.62 12.9 0.02 0.03 其他Others /NB/T47014-2011 焊接工艺评定报告(PQR)NB/T47014-2011 焊接工艺评定报告（PQR）单位名称：Fabricator:焊接工艺评定报告编号PQR16-06HP 预焊接工艺规程编号pWPS16-06HPWPS No PQR No焊接方法钨极氩弧焊（GTAW）机械化程度（手工、半自动、自动）手工Welding Method Extent of mechanization(Manual、Semi Auto、Automation)接头简图Welding Joint Sketch母材Base Metal材料标准GB13296-2013/ GB24511W. M. Standard钢号06Cr19Ni10 / 06Cr19Ni10Steed Brand类、组别号Fe-8-1 与类、组别号Fe-8 -1 相焊Category. Assembly No. With Category. Assembly No. Welding厚度30 /2.0mmThickness直径Ø19Diameter其他/Others焊后热处理PWHT温度范围（℃）/Temperature Region保温时间（h）/Time Hold保护气体：Shielding Gas气体种类混合比流量（L/min）Gas Categocy Mixture Flow Rate保护气Ar 99.99 10S G尾保气/ / /T S G背保气/ / /B S填充金属Filler Metal焊材标准W.M. Standard NB/T47018.3焊材牌号W. M. Brand H08Cr21Ni10Si焊材规格Welding Specification Ø2.0焊缝金属厚度Weld Metal Thickness ≥2mm其他Others /电特性Electric Power电流种类Welding Current(A) 直流（DC）极性Polarity 正接（EN）钨极尺寸Tungsten Electrode Size 2.5焊接电流(A)Welding Current(A) 120--180电弧电压(V)Arc Votage(V) 14--16其他Others /焊接位置Position Of Welding对接焊缝位置向上方向（向上、向下）Position Of Butt Weld Flatness Direction(Up ward, Down ward)角焊缝位置向上方向（向上、向下）Position Of Fillet Weld Direction(Up ward, Down ward)技术措施Technical measur焊接速度（cm/min）8-12Welding Speed摆动焊或不摆动焊不摆动Weave Bead Welding Or Non weave Bead Welding摆动参数/Weave Bead Parameter单道焊或多道焊多道焊Single Pass Welding Or Multi-pass Welding单丝焊或多丝焊单丝焊Single Wire Welding Or Multi Wire Welding其他Others /预热Preheating预热温度(℃) 20℃(室温)Preheating T层间温度(℃) 100℃Inter pass T其他/Others耐蚀堆焊金属化学成分(%)Chemical Composition Of Corrosion Resistant Overlay Weld Metal(%)焊材牌号W. M. Brand C Si Mn P S Cr Ni Mo Cu H08Cr21Ni10Si 0.013 0.52 2.18 0.018 0.011 19.87 9.80 0.02 0.02 其他Others /NB/T47014-2011 焊接工艺评定报告(PQR)NB/T47014-2011 焊接工艺评定报告（PQR）单位名称：Fabricator:焊接工艺评定报告编号PQR16-07HP 预焊接工艺规程编号pWPS16-07HPWPS No PQR No焊接方法焊条电弧焊（SMAW）机械化程度（手工、半自动、自动）手工Welding Method Extent of mechanization(Manual、Semi Auto、Automation) 接头简图Welding Joint Sketch母材Base Metal材料标准GB9948/ GB713W. M. Standard钢号20/ Q345RSteed Brand类、组别号Fe-1-1 与类、组别号Fe-1 -2 相焊Category. Assembly No. With Category. Assembly No. Welding厚度12 /3.0mmThickness直径Ø57Diameter其他/Others焊后热处理PWHT温度范围（℃）/Temperature Region保温时间（h）/Time Hold保护气体：Shielding Gas气体种类混合比流量（L/min）Gas Categocy Mixture Flow Rate保护气/ / /S G尾保气/ / /T S G背保气/ / /B S填充金属Filler Metal焊材标准W.M. Standard NB/T47018焊材牌号W. M. Brand J506焊材规格Welding Specification Ø3.2/Ø4.0焊缝金属厚度Weld Metal Thickness ≥12mm其他Others /电特性Electric Power电流种类Welding Current(A) 直流（DC）极性Polarity 反接（EP）钨极尺寸Tungsten Electrode Size /焊接电流(A)Welding Current(A) 120--180电弧电压(V)Arc Votage(V) 14--16其他Others /焊接位置Position Of Welding对接焊缝位置向上方向（向上、向下）Position Of Butt Weld Flatness Direction(Up ward, Down ward)角焊缝位置向上方向（向上、向下）Position Of Fillet Weld Direction(Up ward, Down ward)技术措施Technical measur焊接速度（cm/min）8-12Welding Speed摆动焊或不摆动焊不摆动Weave Bead Welding Or Non weave Bead Welding摆动参数/Weave Bead Parameter单道焊或多道焊多道焊Single Pass Welding Or Multi-pass Welding单丝焊或多丝焊/Single Wire Welding Or Multi Wire Welding其他Others /预热Preheating预热温度(℃) 20℃(室温)Preheating T层间温度(℃) 250℃Inter pass T其他/Others耐蚀堆焊金属化学成分(%)Chemical Composition Of Corrosion Resistant Overlay Weld Metal(%)焊材牌号W. M. Brand C Si Mn P S Cr Ni Mo Cu J506(∮3.2) 0.071 0.45 0.97 0.017 0.011 0.052 0.012 0.007 0.005 J506(∮4.0) 0.058 0.45 0.98 0.018 0.009 0.023 0.019 0.010 0.004 其他Others /NB/T47014-2011 焊接工艺评定报告(PQR)拉伸试验Tension Test 试验报告编号：Tension Test Report No. /NB/T47014-2011 焊接工艺评定报告（PQR）单位名称：Fabricator:焊接工艺评定报告编号PQR16-08HP 预焊接工艺规程编号pWPS16-08HPWPS No PQR No焊接方法焊条电弧焊（SMAW）机械化程度（手工、半自动、自动）手工Welding Method Extent of mechanization(Manual、Semi Auto、Automation) 接头简图Welding Joint Sketch母材Base Metal材料标准GB13296-2013/ GB24511W. M. Standard钢号06Cr19Ni10 / 06Cr19Ni10Steed Brand类、组别号Fe-8-1 与类、组别号Fe-8-1 相焊Category. Assembly No. With Category. Assembly No. Welding厚度8 /3.0mmThickness直径Ø57Diameter其他/Others焊后热处理PWHT温度范围（℃）/Temperature Region保温时间（h）/Time Hold保护气体：Shielding Gas气体种类混合比流量（L/min）Gas Categocy Mixture Flow Rate保护气/ / /S G尾保气/ / /T S G背保气/ / /B S填充金属Filler Metal焊材标准W.M. Standard NB/T47018.2焊材牌号W. M. Brand A102焊材规格Welding Specification Ø3.2/Ø4.0焊缝金属厚度Weld Metal Thickness ≥3mm其他Others /电特性Electric Power电流种类Welding Current(A) 直流（DC）极性Polarity 反接（EP）钨极尺寸Tungsten Electrode Size /焊接电流(A)Welding Current(A) 120--160电弧电压(V)Arc Votage(V) 24--26其他Others /焊接位置Position Of Welding对接焊缝位置向上方向（向上、向下）Position Of Butt Weld Flatness Direction(Up ward, Down ward)角焊缝位置向上方向（向上、向下）Position Of Fillet Weld Direction(Up ward, Down ward)技术措施Technical measur焊接速度（cm/min）8-12Welding Speed摆动焊或不摆动焊不摆动Weave Bead Welding Or Non weave Bead Welding摆动参数/Weave Bead Parameter单道焊或多道焊多道焊Single Pass Welding Or Multi-pass Welding单丝焊或多丝焊/Single Wire Welding Or Multi Wire Welding其他Others /预热Preheating预热温度(℃) 20℃(室温)Preheating T层间温度(℃) 200℃Inter pass T其他/Others耐蚀堆焊金属化学成分(%)Chemical Composition Of Corrosion Resistant Overlay Weld Metal(%)焊材牌号W. M. Brand C Si Mn P S Cr Ni Mo Cu A102 0.05 0.71 1.22 0.025 0.010 19.77 9.77 0.05 0.03 其他Others /NB/T47014-2011 焊接工艺评定报告(PQR)拉伸试验Tension Test 试验报告编号：Tension Test Report No. /NB/T47014-2011 焊接工艺评定报告（PQR）单位名称：Fabricator:焊接工艺评定报告编号PQR16-09HP 预焊接工艺规程编号pWPS16-09HPWPS No PQR No焊接方法焊条电弧焊（SMAW）机械化程度（手工、半自动、自动）手工Welding Method Extent of mechanization(Manual、Semi Auto、Automation) 接头简图Welding Joint Sketch母材Base Metal材料标准GB9948W. M. Standard钢号20# /20#Steed Brand类、组别号Fe-1-1 与类、组别号Fe-1-1 相焊Category. Assembly No. With Category. Assembly No. Welding厚度 3.0 mmThickness直径Ø57Diameter其他/Others焊后热处理PWHT温度范围（℃）/Temperature Region保温时间（h）/Time Hold保护气体：Shielding Gas气体种类混合比流量（L/min）Gas Categocy Mixture Flow Rate保护气/ / /S G尾保气/ / /T S G背保气/ / /B S填充金属Filler Metal焊材标准W.M. Standard NB/T47018.2焊材牌号W. M. Brand J506焊材规格Welding Specification Ø3.2/Ø4.0焊缝金属厚度Weld Metal Thickness ≥3mm其他Others /电特性Electric Power电流种类Welding Current(A) 直流（DC）极性Polarity 反接（EP）钨极尺寸Tungsten Electrode Size /焊接电流(A)Welding Current(A) 120--160电弧电压(V)Arc Votage(V) 24--26其他Others /焊接位置Position Of Welding对接焊缝位置向上方向（向上、向下）Position Of Butt Weld Flatness Direction(Up ward, Down ward)角焊缝位置向上方向（向上、向下）Position Of Fillet Weld Direction(Up ward, Down ward)技术措施Technical measur焊接速度（cm/min）8-12Welding Speed摆动焊或不摆动焊不摆动Weave Bead Welding Or Non weave Bead Welding摆动参数/Weave Bead Parameter单道焊或多道焊多道焊Single Pass Welding Or Multi-pass Welding单丝焊或多丝焊/Single Wire Welding Or Multi Wire Welding其他Others /预热Preheating预热温度(℃) 20℃(室温)Preheating T层间温度(℃) 200℃Inter pass T其他/Others耐蚀堆焊金属化学成分(%)Chemical Composition Of Corrosion Resistant Overlay Weld Metal(%)焊材牌号W. M. Brand C Si Mn P S Cr Ni Mo Cu J506(∮3.2) 0.071 0.45 0.97 0.017 0.011 0.052 0.012 0.007 0.005 J506(∮4.0) 0.058 0.45 0.98 0.018 0.009 0.023 0.019 0.010 0.004 其他Others /NB/T47014-2011 焊接工艺评定报告(PQR)拉伸试验Tension Test 试验报告编号：Tension Test Report No. /NB/T47014-2011 焊接工艺评定报告（PQR）单位名称：Fabricator:焊接工艺评定报告编号PQR16-10HP 预焊接工艺规程编号pWPS16-10HPWPS No PQR No焊接方法焊条电弧焊（SMAW）机械化程度（手工、半自动、自动）手工Welding Method Extent of mechanization(Manual、Semi Auto、Automation) 接头简图Welding Joint Sketch母材Base Metal材料标准GB13296-2013W. M. Standard钢号06Cr19Ni10Steed Brand类、组别号Fe-8-1 与类、组别号Fe-8-1 相焊Category. Assembly No. With Category. Assembly No. Welding厚度 3.0 mmThickness直径Ø57Diameter其他/Others焊后热处理PWHT温度范围（℃）/Temperature Region保温时间（h）/Time Hold保护气体：Shielding Gas气体种类混合比流量（L/min）Gas Categocy Mixture Flow Rate保护气/ / /S G尾保气/ / /T S G背保气/ / /B S填充金属Filler Metal焊材标准W.M. Standard NB/T47018.2焊材牌号W. M. Brand A102焊材规格Welding Specification Ø3.2/Ø4.0焊缝金属厚度Weld Metal Thickness ≥3mm其他Others /电特性Electric Power电流种类Welding Current(A) 直流（DC）极性Polarity 反接（EP）钨极尺寸Tungsten Electrode Size /焊接电流(A)Welding Current(A) 120--160电弧电压(V)Arc Votage(V) 24--26其他Others /焊接位置Position Of Welding对接焊缝位置向上方向（向上、向下）Position Of Butt Weld Flatness Direction(Up ward, Down ward)角焊缝位置向上方向（向上、向下）Position Of Fillet Weld Direction(Up ward, Down ward)技术措施Technical measur焊接速度（cm/min）8-12Welding Speed摆动焊或不摆动焊不摆动Weave Bead Welding Or Non weave Bead Welding摆动参数/Weave Bead Parameter单道焊或多道焊多道焊Single Pass Welding Or Multi-pass Welding单丝焊或多丝焊/Single Wire Welding Or Multi Wire Welding其他Others /预热Preheating预热温度(℃) 20℃(室温)Preheating T层间温度(℃) 200℃Inter pass T其他/Others耐蚀堆焊金属化学成分(%)Chemical Composition Of Corrosion Resistant Overlay Weld Metal(%)焊材牌号W. M. Brand C Si Mn P S Cr Ni Mo Cu A102(∮3.2) 0.05 0.71 1.22 0.025 0.010 19.77 9.77 0.05 0.03 A102(∮4.0) 0.049 0.700 1.190 0.026 0.009 19.71 9.70 0.050 0.050 其他Others /NB/T47014-2011 焊接工艺评定报告(PQR)拉伸试验Tension Test 试验报告编号：Tension Test Report No. /试样编号试样宽度试样厚度横截面积断裂载荷抗拉强度断裂部位和特征NB/T47014-2011 焊接工艺评定报告（PQR）单位名称：Fabricator:焊接工艺评定报告编号PQR16-11HP 预焊接工艺规程编号pWPS16-11HPWPS No PQR No焊接方法埋弧焊（SAW）机械化程度（手工、半自动、自动）半自动Welding Method Extent of mechanization(Manual、Semi Auto、Automation) 接头简图Welding Joint Sketch母材Base Metal材料标准GB713W. M. Standard钢号Q345RSteed Brand类、组别号Fe-1-2 与类、组别号Fe-1-2 相焊Category. Assembly No. With Category. Assembly No. Welding厚度12 mmThickness直径/Diameter其他/Others焊后热处理PWHT温度范围（℃）/Temperature Region保温时间（h）/Time Hold保护气体：Shielding Gas气体种类混合比流量（L/min）Gas Categocy Mixture Flow Rate保护气/ / /S G尾保气/ / /T S G背保气/ / /B S填充金属Filler Metal焊材标准W.M. Standard NB/T47018.4焊材牌号W. M. Brand H10Mn2焊材规格Welding Specification Ø4.0焊缝金属厚度Weld Metal Thickness ≥12mm其他Others /电特性Electric Power电流种类Welding Current(A) 直流（DC）极性Polarity 反接（EP）钨极尺寸Tungsten Electrode Size /焊接电流(A)Welding Current(A) 600--620电弧电压(V)Arc Votage(V) 34--36其他Others /焊接位置Position Of Welding对接焊缝位置向上方向（向上、向下）Position Of Butt Weld Flatness Direction(Up ward, Down ward)角焊缝位置向上方向（向上、向下）Position Of Fillet Weld Direction(Up ward, Down ward)技术措施Technical measur焊接速度（cm/min）8-12Welding Speed摆动焊或不摆动焊不摆动Weave Bead Welding Or Non weave Bead Welding摆动参数/Weave Bead Parameter单道焊或多道焊多道焊Single Pass Welding Or Multi-pass Welding单丝焊或多丝焊单焊丝Single Wire Welding Or Multi Wire Welding其他Others /预热Preheating预热温度(℃) 20(室温)Preheating T层间温度(℃) 250℃Inter pass T其他/Others耐蚀堆焊金属化学成分(%)Chemical Composition Of Corrosion Resistant Overlay Weld Metal(%)焊材牌号W. M. Brand C Si Mn P S Cr Ni Mo Cu H10Mn2 0.082 0.045 1.65 0.009 0.009 0.023 0.006 / 0.115 其他Others /NB/T47014-2011 焊接工艺评定报告(PQR)拉伸试验Tension Test 试验报告编号：Tension Test Report No. PWPS16-11HP试样编号试样宽度试样厚度横截面积断裂载荷抗拉强度断裂部位和特征NB/T47014-2011 焊接工艺评定报告（PQR）单位名称：Fabricator:焊接工艺评定报告编号PQR16-12HP 预焊接工艺规程编号pWPS16-12HPWPS No PQR No焊接方法埋弧焊（SAW）机械化程度（手工、半自动、自动）半自动Welding Method Extent of mechanization(Manual、Semi Auto、Automation) 接头简图Welding Joint Sketch母材Base Metal材料标准GB24511W. M. Standard钢号06Cr19Ni10Steed Brand类、组别号Fe-8-1 与类、组别号Fe-8-1 相焊Category. Assembly No. With Category. Assembly No. Welding厚度8 mmThickness直径/Diameter其他/Others焊后热处理PWHT温度范围（℃）/Temperature Region保温时间（h）/Time Hold保护气体：Shielding Gas气体种类混合比流量（L/min）Gas Categocy Mixture Flow Rate保护气/ / /S G尾保气/ / /T S G背保气/ / /B S填充金属Filler Metal焊材标准W.M. Standard JB/T47018.2焊材牌号W. M. Brand H08Cr21Ni10Si焊材规格Welding Specification Ø4.0焊缝金属厚度Weld Metal Thickness 8mm其他Others /电特性Electric Power电流种类Welding Current(A) 直流（DC）极性Polarity 反接（EP）钨极尺寸Tungsten Electrode Size /焊接电流(A)Welding Current(A) 400--420电弧电压(V)Arc Votage(V) 34--36其他Others /焊接位置Position Of Welding对接焊缝位置向上方向（向上、向下）Position Of Butt Weld Flatness Direction(Up ward, Down ward)角焊缝位置向上方向（向上、向下）Position Of Fillet Weld Direction(Up ward, Down ward)技术措施Technical measur焊接速度（cm/min）8-12Welding Speed摆动焊或不摆动焊不摆动Weave Bead Welding Or Non weave Bead Welding摆动参数/Weave Bead Parameter单道焊或多道焊多道焊Single Pass Welding Or Multi-pass Welding单丝焊或多丝焊单焊丝Single Wire Welding Or Multi Wire Welding其他Others /预热Preheating预热温度(℃) 20℃(室温)Preheating T层间温度(℃) 100℃Inter pass T其他/Others耐蚀堆焊金属化学成分(%)Chemical Composition Of Corrosion Resistant Overlay Weld Metal(%)焊材牌号W. M. Brand C Si Mn P S Cr Ni Mo Cu H08Cr21Ni10Si 0.013 0.52 2.18 0.018 0.011 19.87 9.80 0.02 0.02 其他Others /NB/T47014-2011 焊接工艺评定报告(PQR)拉伸试验Tension Test 试验报告编号：Tension Test Report No. pWPS16-12HPNB/T47014-2011 焊接工艺评定报告（PQR）单位名称：Fabricator:焊接工艺评定报告编号PQR16-13HP 预焊接工艺规程编号pWPS16-13HPWPS No PQR No焊接方法焊条电弧焊（SMAW）机械化程度（手工、半自动、自动）手工Welding Method Extent of mechanization(Manual、Semi Auto、Automation) 接头简图Welding Joint Sketch母材Base Metal材料标准GB713W. M. Standard钢号Q345RSteed Brand类、组别号Fe-1-2 与类、组别号Fe-1-2 相焊Category. Assembly No. With Category. Assembly No. Welding厚度12 mmThickness直径/Diameter其他/Others焊后热处理PWHT温度范围（℃）/Temperature Region保温时间（h）/Time Hold保护气体：Shielding Gas气体种类混合比流量（L/min）Gas Categocy Mixture Flow Rate保护气/ / /S G尾保气/ / /T S G背保气/ / /B S填充金属Filler Metal焊材标准W.M. Standard NB/T47018.2焊材牌号W. M. Brand J506焊材规格Welding Specification Ø3.2/Ø4.0焊缝金属厚度Weld Metal Thickness 12mm其他Others /电特性Electric Power电流种类Welding Current(A) 直流（DC）极性Polarity 反接（EP）钨极尺寸Tungsten Electrode Size /焊接电流(A)Welding Current(A) 120--160电弧电压(V)Arc Votage(V) 24--26其他Others /焊接位置Position Of Welding对接焊缝位置向上方向（向上、向下）Position Of Butt Weld Flatness Direction(Up ward, Down ward)角焊缝位置向上方向（向上、向下）Position Of Fillet Weld Direction(Up ward, Down ward)技术措施Technical measur焊接速度（cm/min）12-14Welding Speed摆动焊或不摆动焊不摆动Weave Bead Welding Or Non weave Bead Welding摆动参数/Weave Bead Parameter单道焊或多道焊多道焊Single Pass Welding Or Multi-pass Welding单丝焊或多丝焊/Single Wire Welding Or Multi Wire Welding其他Others /预热Preheating预热温度(℃) 20(室温)Preheating T层间温度(℃) 200℃Inter pass T其他/Others耐蚀堆焊金属化学成分(%)Chemical Composition Of Corrosion Resistant Overlay Weld Metal(%)焊材牌号W. M. Brand C Si Mn P S Cr Ni Mo Cu J506(∮3.2) 0.071 0.45 0.97 0.017 0.011 0.052 0.012 0.007 0.005 J506(∮4.0) 0.058 0.45 0.98 0.018 0.009 0.023 0.019 0.010 0.004 其他Others /NB/T47014-2011 焊接工艺评定报告(PQR)拉伸试验Tension Test 试验报告编号：Tension Test Report No. PWPS16-13HP试样编号试样宽度试样厚度横截面积断裂载荷抗拉强度断裂部位和特征NB/T47014-2011 焊接工艺评定报告（PQR）单位名称：Fabricator:焊接工艺评定报告编号PQR16-14HP 预焊接工艺规程编号pWPS16-14HPWPS No PQR No焊接方法焊条电弧焊（SMAW）机械化程度（手工、半自动、自动）手工Welding Method Extent of mechanization(Manual、Semi Auto、Automation) 接头简图Welding Joint Sketch母材Base Metal材料标准GB24511W. M. Standard钢号06Cr19Ni10Steed Brand类、组别号Fe-8-1 与类、组别号Fe-8-1 相焊Category. Assembly No. With Category. Assembly No. Welding厚度8 mmThickness直径/Diameter其他/Others焊后热处理PWHT温度范围（℃）/Temperature Region保温时间（h）/Time Hold保护气体：Shielding Gas气体种类混合比流量（L/min）Gas Categocy Mixture Flow Rate保护气/ / /S G尾保气/ / /T S G背保气/ / /B S填充金属Filler Metal焊材标准W.M. Standard NB/T47018.2焊材牌号W. M. Brand A102焊材规格Welding Specification Ø3.2/Ø4.0焊缝金属厚度Weld Metal Thickness 8mm其他Others /电特性Electric Power电流种类Welding Current(A) 直流（DC）极性Polarity 反接（EP）钨极尺寸Tungsten Electrode Size /焊接电流(A)Welding Current(A) 80--160电弧电压(V)Arc Votage(V) 24--26其他Others /焊接位置Position Of Welding对接焊缝位置向上方向（向上、向下）Position Of Butt Weld Flatness Direction(Up ward, Down ward)角焊缝位置向上方向（向上、向下）Position Of Fillet Weld Direction(Up ward, Down ward)技术措施Technical measur焊接速度（cm/min）8-12Welding Speed摆动焊或不摆动焊不摆动Weave Bead Welding Or Non weave Bead Welding摆动参数/Weave Bead Parameter单道焊或多道焊多道焊Single Pass Welding Or Multi-pass Welding单丝焊或多丝焊/Single Wire Welding Or Multi Wire Welding其他Others /预热Preheating预热温度(℃) 20℃(室温)Preheating T层间温度(℃) 150℃Inter pass T其他/Others耐蚀堆焊金属化学成分(%)Chemical Composition Of Corrosion Resistant Overlay Weld Metal(%)焊材牌号W. M. Brand C Si Mn P S Cr Ni Mo Cu A102(∮3.2) 0.05 0.71 1.22 0.025 0.010 19.77 9.77 0.05 0.03 A102(∮4.0) 0.049 0.700 1.190 0.026 0.009 19.71 9.70 0.050 0.050 其他Others /NB/T47014-2011 焊接工艺评定报告(PQR)NB/T47014-2011 焊接工艺评定报告（PQR）单位名称：Fabricator:焊接工艺评定报告编号PQR16-15HP 预焊接工艺规程编号pWPS16-15HPWPS No PQR No焊接方法焊条电弧焊（SMAW）机械化程度（手工、半自动、自动）手工Welding Method Extent of mechanization(Manual、Semi Auto、Automation) 接头简图Welding Joint Sketch母材Base Metal材料标准GB713/ GB24511W. M. Standard钢号Q345R /06Cr19Ni10Steed Brand类、组别号Fe-1-2 与类、组别号Fe-8-1 相焊Category. Assembly No. With Category. Assembly No. Welding厚度8 mmThickness直径/Diameter其他/Others焊后热处理PWHT温度范围（℃）/Temperature Region保温时间（h）/Time Hold保护气体：Shielding Gas气体种类混合比流量（L/min）Gas Categocy Mixture Flow Rate保护气/ / /S G尾保气/ / /T S G背保气/ / /B S填充金属Filler Metal焊材标准W.M. Standard NB/T47018.2焊材牌号W. M. Brand A302焊材规格Welding Specification Ø3.2/Ø4.0焊缝金属厚度Weld Metal Thickness 8mm其他Others /电特性Electric Power电流种类Welding Current(A) 直流（DC）极性Polarity 反接（EP）钨极尺寸Tungsten Electrode Size /焊接电流(A)Welding Current(A) 120--160电弧电压(V)Arc V otage(V) 24--26其他Others /焊接位置Position Of Welding对接焊缝位置向上方向（向上、向下）Position Of Butt Weld Flatness Direction(Up ward, Down ward)角焊缝位置向上方向（向上、向下）Position Of Fillet Weld Direction(Up ward, Down ward)技术措施Technical measur焊接速度（cm/min）8-12Welding Speed摆动焊或不摆动焊不摆动Weave Bead Welding Or Non weave Bead Welding摆动参数/Weave Bead Parameter单道焊或多道焊多道焊Single Pass Welding Or Multi-pass Welding单丝焊或多丝焊/Single Wire Welding Or Multi Wire Welding其他Others /预热Preheating预热温度(℃) 20℃(室温)Preheating T层间温度(℃) 200℃Inter pass T其他/Others耐蚀堆焊金属化学成分(%)Chemical Composition Of Corrosion Resistant Overlay Weld Metal(%)焊材牌号W. M. Brand C Si Mn P S Cr Ni Mo Cu A302(∮3.2) 0.037 0.894 1.281 0.023 0.013 23.97 12.84 0.264 0.023 A302(∮4.0) 0.057 0.88 1.24 0.028 0.009 23.73 12.38 0.21 0.05 其他Others /NB/T47014-2011 焊接工艺评定报告(PQR)拉伸试验Tension Test 试验报告编号：Tension Test Report No. pWPS16-01HP。

氩弧焊接工艺评定报告(pqr)
氩弧焊接工艺评定报告（PQR）是对氩弧焊接工艺进行评定和记
录的文件，用于验证焊接工艺的可靠性和适用性。

PQR报告通常包
括以下内容：
1. 焊接工艺规范，包括焊接材料、焊接方法、焊接电流、电压、气体流量等具体参数的规定。

2. 焊接试样信息，包括试样的材料规格、尺寸、准备方法等。

3. 焊接工艺记录，详细记录焊接过程中的各项参数、操作方法、焊接条件等。

4. 焊接试验结果，包括焊接试样的外观质量、焊缝形貌、尺寸
偏差、焊接强度、断裂模式等试验结果。

5. 焊接工艺评定结论，根据试验结果对焊接工艺的可行性和适
用性进行评定，包括焊接工艺的合格范围和限制条件。

PQR报告的编制需要严格按照相关标准和规范进行，以确保评
定结果的准确性和可靠性。

该报告对于焊接工艺的合格性和可靠性
具有重要意义，是焊接质量控制和管理的重要依据。

同时，PQR报
告也是进行焊接工艺资格认证的必要文件，对于确保焊接质量、提
高焊接工艺水平具有重要作用。

总的来说，PQR报告是对氩弧焊接工艺进行评定和记录的重要
文件，其内容涵盖了焊接工艺规范、试样信息、焊接工艺记录、试
验结果和评定结论等内容，对于焊接质量控制和管理具有重要意义。

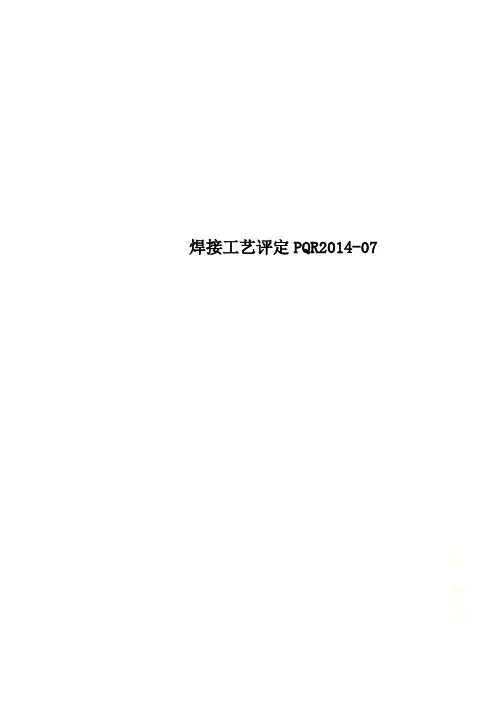

焊接工艺评定PQR2014-07预焊接工艺规程预焊接工艺规程编号 pWPS1407 南通十建集团有限公司焊接工艺规程焊接工艺规程编号 WPS1407 南通十建集团有限公司焊接工艺评定报告焊接工艺评定报告编号 PQR1407编制丁保华日期2014.6.22审核日期批准日期母材型号0Cr18Ni9.GB/T14976 焊材型号ER304，E347-16 焊接方法GTAW+SMAW评定类别板对接评定标准NB/T47014-2011 南通十建集团有限公司南通十建集团有限公司预焊接工艺规程（P WPS）NTSJ/B04-01（1）单位名称南通十建集团有限公司预焊接工艺规程编号 pWPS1407 日期 2014-6-22 焊接工艺评定报告编号 PQR1407 焊接方法 GTAW +SMAW 机械化程度 手工□半自动□自动焊接接头：坡口形式： V 衬垫（材料及规格） / 其他 / 简图：（接头形式、坡口形式与尺寸、焊层、焊道布置及顺序）母材：类别号 Fe-8 组别号 Fe-8-1 与类别号 Fe-8组别号 Fe-8-1 相焊及标准号 GB/T14976-2012 钢号 0Cr18Ni9 与标准号GB/T14976-2012 钢号 0Cr18Ni9相焊厚度范围：母材：对接焊缝 1.5—20mm 角焊缝不限管子直径、壁厚范围：对接焊缝 1.5—20mm 角焊缝不限焊缝金属厚度范围：对接焊缝 GTAW2—4mm，SMAW1.5-20mm 角焊缝不限其他焊接材料：焊材类别FeS-8-1 FeT-8-1焊材标准NB/T47018.3-2011 NB/T47018.2-2011填充金属尺寸Ф2.5 Ф3.2焊材型号ER304 E347-16焊材牌号（钢号）H0Cr18Ni17 A132其他耐蚀堆焊金属化学成分（%）C Si Mn P S Cr Ni Mo V Ti Nb 其他：预焊接工艺规程（P WPS ）焊接位置：全位置（原评定）对接焊缝位置 4G 焊接方向：（向上、向下） / 角焊缝位置 / 焊接方向：（向上、向下） / 焊后热处理： 温度范围（℃）： / 保温时间（h ）： / 预热： 预热温度（℃）（允许最低值） / 层间温度（℃）（允许最高值） ≤100 保持预热时间 / 加热方式 / 保护气体： 气体种类 混合比 流量(L/min) 保 护 气 氩气 99.9% 8-10 尾部保护气 / / / 背面保护气 / / / 电特性电流种类： 直流 （DC ） 极性： GTAW:正接（EN ）SMAW:反接（EP ） 焊接电流范围（A ）：GTAW:75-100，SMAW:90-110电弧电压（V ）：GTAW:12-14，SMAW:21-23 （按所焊位置和厚度，分别列出电流和电压范围，记入下表）焊道/焊层 焊接方法 填充材料 焊接电流电弧电压 （V ） 焊接速度 (cm/min) 线能量 (KJ/cm) 牌 号直径极性 电流（A ）1层 GTAWER304 Ф正80-100 12-14 6-8 2~3SMAW E347-16 Ф反90-110 21-23 8-10钨极类型及直径 铈钨Ф2.0 喷嘴直径（mm ）： Ф8 熔滴过渡形式 / 焊丝送进速度（cm/min ）： /技术措施：摆动焊或不摆动焊 打底层不摆动，盖面层月牙弧形摆动 摆动参数： 1-3/S 焊前清理和层间清理： 机械清理见金属本色 背面清根方法： / 单道焊或多道焊（每面）： 单道焊 单丝焊或多丝焊： 单丝 导电嘴至工件距离（mm ） / 锤击： / 其他：编 制 丁保华 审 核 批 准 日 期2014.6.22日 期2014.6.282日 期2014.6.22焊接工艺规程（WPS）单位名称南通十建集团有限公司焊接工艺规程编号WPS1407 日期 2014-6-22 焊接工艺评定报告编号 PQR1407 焊接方法 GTAW+SMAW 机械化程度 手工□半自动□自动焊接接头：坡口形式： V 衬垫（材料及规格） / 其他 / 简图：（接头形式、坡口形式与尺寸、焊层、焊道布置及顺序）母材：类别号 Fe-8 组别号 Fe-8-1 与类别号 Fe-1 组别号 Fe-8-1 相焊及标准号 GB/T14976-2012 钢号 0Cr18Ni9与标准号 GB/T14976-2012 钢号 0Cr18Ni9 相焊厚度范围：母材：对接焊缝 1.5—20mm 角焊缝不限管子直径、壁厚范围：对接焊缝 1.5—20mm 角焊缝不限焊缝金属厚度范围：对接焊缝 GTAW2—4mm，SMAW1.5-20mm 角焊缝不限其他焊接材料：焊材类别FeS-8-1 FeT-8-1焊材标准NB/T47018.3-2011 NB/T47018.2-2011填充金属尺寸Ф2.5 Ф3.2，焊材型号ER304 E347-16焊材牌号（钢号）H0Cr18Ni17 A132其他耐蚀堆焊金属化学成分（%）C Si Mn P S Cr Ni Mo V Ti Nb其他：焊接工艺规程（WPS ）NTSJ/B04-02（2）焊接位置：(原全位置)对接焊缝位置 4G 焊接方向：（向上、向下） / 角焊缝位置 / 焊接方向：（向上、向下） / 焊后热处理： 温度范围（℃）： / 保温时间（h ）： / 预热：预热温度（℃）（允许最低值） /层间温度（℃）（允许最高值） ≤100保持预热时间 /加热方式 /保护气体：气体种类 混合比 流量(L/min)保 护 气 氩气 99.9% 8-10尾部保护气背面保护气电特性电流种类： 直流 （DC ） 极性： GTAW:正接（EN ）SMAW:反接（EP ） 焊接电流范围（A ）：GTAW:75-100 ，SMAW:90-110电弧电压（V ）：GTAW:12-14，SMAW:21-23 （按所焊位置和厚度，分别列出电流和电压范围，记入下表）焊道/焊层 焊接方法 填充材料 焊接电流电弧电压 （V ） 焊接速度 (cm/min) 线能量 (KJ/cm) 牌 号直径极性 电流（A ）1层 GTAWER304 Ф正80-100 12-14 6-8 2~3SMAW E347-16 Ф反90-110 21-23 8-10 钨极类型及直径 铈钨Ф2.0 喷嘴直径（mm ）： Ф8 熔滴过渡形式 / 焊丝送进速度（cm/min ）： /技术措施：摆动焊或不摆动焊：打底层不摆动，盖面层月牙弧形摆动 摆动参数： 1-3/S 焊前清理和层间清理： 机械清理见金属本色 背面清根方法： / 单道焊或多道焊（每面）： 单道焊 单丝焊或多丝焊： 单丝 导电嘴至工件距离（mm ） / 锤击： / 其他：编 制 丁保华 审 核 批 准日 期 2014.6.22 日 期 2014.6.22 日 期 2014.6.22南通十建集团有限公司焊接工艺评定报告（PQR ）NTSJ/B04-03(1) 编号：PQR1407单位名称 南通十建集团有限公司焊接工艺评定报告编号 PQR1407 预 焊接工艺规程编号 P WPS1407焊接方法 GTAW +SMAW 机械化程度（手工、半自动、自动）手工 接头简图：（坡口形式、尺寸、衬垫、每种焊接方法或焊接工艺敷焊缝金属厚度。

NB/T47014-2011 预焊接工艺规程(pWPS)单位名称：Fabricator:预焊接工艺规程编号：pWPS16-01HP 日期：2016.01.22pWPS No Date焊接工艺评定报告编号：PQR16-01HPPQR No焊接方法：钨极氩弧焊打底/焊条电弧焊填充盖面机械化程度〔手工、半自动、自动〕：手工Welding Method Extent of mechanization(Manual、Semi Auto、Automation) 焊接接头:简图: SketchWelding Joint坡口形式V 型Groove Shape衬垫〔材料与规格〕：/Backing Pad (Material and Spec)其他：/Others母材：Base Metal类别号：Fe-1 组别号：Fe-1-2 与类别号：Fe-1 组别号：Fe-1-2 相焊Category No. Group No. With Category No. Group No. Welded and 标准号：GB713 钢号：Q345R 与标准号：GB713 钢号：Q345R 相焊Standard No. Steel Brand With Standard Steel Brand Welded 厚度围：Thickness母材：对接焊缝(mm) 5≤T≤24mm 角焊缝(mm) /Base Metal :Butt weld Fillet weld管子直径围:对接焊缝(mm) / 角焊缝(mm) /Tube Diameter: Butt weld Fillet weld管子壁厚围:对接焊缝(mm) / 角焊缝(mm) /Tube Wall Thickness: Butt weld Fillet weld焊缝金属厚度围: 对接焊缝(mm) 0-24 mm 角焊缝(mm) /Weld Metal Thickness: Butt weld Fillet weld其他: /Others焊接材料:Welding Material焊材类别W. M. Category 焊丝焊条焊材标准W. M. Standard NB/T47018.3 NB/T47018.2填充金属尺寸Filler Metal Dimension ∮2.5 ∮4.0焊材型号W. M. Type ER50-6 E5016焊材牌号W. M. Brand / J506填充金属类别Filler Metal Category FeS-1-2 FeT-1-2其他Others / /耐蚀堆焊金属化学成分(%)Chemical Composition Of Corrosion Resistant Overlay Weld Metal(%)焊材牌号W. M. Brand C Si Mn P S Cr Ni Mo Cu H10MnSi 0.087 0.63 0.99 0.014 0.016 0.022 0.009 / 0.11 J506 0.058 0.45 0.98 0.018 0.009 0.023 0.019 0.010 /单位名称：Fabricator: 焊接工艺指导书：/ 日期：2016.01.22WPS No Date焊接工艺评定报告编号：pWPS16-02HPPQR No焊接方法：钨极氩弧焊〔GTAW〕机械化程度〔手工、半自动、自动〕：手工Welding Method Extent of mechanization(Manual、Semi Auto、Automation)焊接接头:简图: SketchWelding Joint坡口形式V 型Groove Shape衬垫〔材料与规格〕：/Backing Pad (Material and Spec)其他：/Others母材：Base Metal类别号：Fe-8 组别号：Fe-8-1 与类别号：Fe-8 组别号：Fe-8-1 相焊Category No. Group No. With Category No. Group No. Welded and 标准号：GB24511 钢号：06Cr19Ni10 与标准号：GB24511 钢号：06Cr19Ni10 相焊Standard No. Steel Brand With Standard Steel Brand Welded 厚度围：8mmThickness母材：对接焊缝(mm) 8mm 角焊缝(mm)不限Base Metal :Butt weld Fillet weld管子直径围:对接焊缝(mm) / 角焊缝(mm) /Tube Diameter: Butt weld Fillet weld管子壁厚围:对接焊缝(mm) / 角焊缝(mm) /Tube Wall Thickness: Butt weld Fillet weld焊缝金属厚度围: 对接焊缝(mm) 8mm 角焊缝(mm) /Weld Metal Thickness: Butt weld Fillet weld其他: /Others焊接材料:Welding Material 06Cr19Ni10焊材类别W. M. Category 焊丝/焊材标准W. M. Standard NB/T47018.3 /填充金属尺寸Filler Metal Dimension ∮2.0 /焊材型号W. M. Type / /焊材牌号W. M. Brand H08Cr21Ni10Si /其他Others / /耐蚀堆焊金属化学成分(%)Chemical Composition Of Corrosion Resistant Overlay Weld Metal(%)焊材牌号W. M. Brand C Si Mn P S Cr Ni Mo Cu H08Cr21Ni10Si 0.013 0.52 2.18 0.018 0.011 19.87 9.80 0.02 0.02单位名称：Fabricator: J焊接工艺指导书：/ 日期：2016.01.22WPS No Date焊接工艺评定报告编号：pWPS16-03HPPQR No焊接方法：钨极氩弧焊打底/焊条电弧焊盖面机械化程度〔手工、半自动、自动〕：手工Welding Method Extent of mechanization(Manual、Semi Auto、Automation)简图: Sketch焊接接头:Welding Joint坡口形式V 型Groove Shape衬垫〔材料与规格〕：/Backing Pad (Material and Spec)其他：/Others母材：Base Metal类别号：Fe-1 组别号：Fe-1-2 与类别号：Fe-8 组别号：Fe-8-1 相焊Category No. Group No. With Category No. Group No. Welded and 标准号：GB713 钢号：Q345R 与标准号：GB24511 钢号：06Cr19Ni10 相焊Standard No. Steel Brand With Standard Steel Brand Welded 厚度围：8mmThickness母材：对接焊缝(mm) 8mm 角焊缝(mm) 不限Base Metal :Butt weld Fillet weld管子直径围:对接焊缝(mm) / 角焊缝(mm) /Tube Diameter: Butt weld Fillet weld管子壁厚围:对接焊缝(mm) / 角焊缝(mm) /Tube Wall Thickness: Butt weld Fillet weld焊缝金属厚度围: 对接焊缝(mm) 8mm 角焊缝(mm) /Weld Metal Thickness: Butt weld Fillet weld其他: /Others焊接材料:Welding Material Q345R/06Cr19Ni10焊材类别W. M. Category 焊丝焊条焊材标准W. M. Standard NB/T47018.3 NB/T47018.2填充金属尺寸Filler Metal Dimension ∮2.0 ∮4.0焊材型号W. M. Type E309-16 /焊材牌号W. M. Brand H12Cr24Ni13 A302其他Others / /耐蚀堆焊金属化学成分(%)Chemical Composition Of Corrosion Resistant Overlay Weld Metal(%)焊材牌号W. M. Brand C Si Mn P S Cr Ni Mo Cu H12Cr24Ni13 0.052 0.58 1.82 0.024 0.006 23.62 12.9 0.02 0.03单位名称：Fabricator:.焊接工艺指导书：/ 日期：2016.01.22WPS No Date焊接工艺评定报告编号：pWPS16-04HPPQR No焊接方法：钨极氩弧焊〔GTAW〕机械化程度〔手工、半自动、自动〕：手工Welding Method Extent of mechanization(Manual、Semi Auto、Automation)简图: Sketch焊接接头:Welding Joint坡口形式L 型Groove Shape衬垫〔材料与规格〕：/Backing Pad (Material and Spec)其他：/Others母材：Base Metal类别号：Fe-1 组别号：Fe-1-1 与类别号：Fe-1 组别号：Fe-1-2 相焊Category No. Group No. With Category No. Group No. Welded and 标准号：GB9948 钢号：20 与标准号：GB713 钢号：Q345R 相焊Standard No. Steel Brand With Standard Steel Brand Welded 厚度围：2mm/12mmThickness母材：对接焊缝(mm) 30mm 角焊缝(mm) 不限Base Metal :Butt weld Fillet weld管子直径围:对接焊缝(mm)∮19mm 角焊缝(mm) /Tube Diameter: Butt weld Fillet weld管子壁厚围:对接焊缝(mm) 2 mm 角焊缝(mm) /Tube Wall Thickness: Butt weld Fillet weld焊缝金属厚度围: 对接焊缝(mm)≥2mm 角焊缝(mm) /Weld Metal Thickness: Butt weld Fillet weld其他: /Others焊接材料:Welding Material 20/Q345R焊材类别W. M. Category 焊丝/焊材标准W. M. Standard NB/T47018.3 /填充金属尺寸Filler Metal Dimension ∮2.5 /焊材型号W. M. Type / /焊材牌号W. M. Brand H10MnSi /其他Others / /耐蚀堆焊金属化学成分(%)Chemical Composition Of Corrosion Resistant Overlay Weld Metal(%)焊材牌号W. M. Brand C Si Mn P S Cr Ni Mo Cu H10MnSi 0.087 0.63 0.99 0.014 0.016 0.022 0.009 / 0.11 其他Others /NB/T47014-2011 预焊接工艺规程(pWPS)单位名称：Fabricator:焊接工艺指导书：/ 日期：2016.01.22WPS No Date焊接工艺评定报告编号：pWPS16-05HPPQR No焊接方法：钨极氩弧焊〔GTAW〕机械化程度〔手工、半自动、自动〕：手工Welding Method Extent of mechanization(Manual、Semi Auto、Automation)焊接接头:简图: SketchWelding Joint坡口形式L 型Groove Shape衬垫〔材料与规格〕：/Backing Pad (Material and Spec)其他：/Others母材：Base Metal类别号：Fe-1 组别号：Fe-1-1 与类别号：Fe-8 组别号：Fe-8 -1 相焊Category No. Group No. With Category No. Group No. Welded and 标准号：GB9948 钢号：20 与标准号：GB24511 钢号：06Cr19Ni10 相焊Standard No. Steel Brand With Standard Steel Brand Welded 厚度围：2mm/30mmThickness母材：对接焊缝(mm) 2mm 角焊缝(mm) 不限Base Metal :Butt weld Fillet weld管子直径围:对接焊缝(mm)∮19mm 角焊缝(mm) /Tube Diameter: Butt weld Fillet weld管子壁厚围:对接焊缝(mm) 2mm 角焊缝(mm) /Tube Wall Thickness: Butt weld Fillet weld焊缝金属厚度围: 对接焊缝(mm)≥2mm 角焊缝(mm) /Weld Metal Thickness: Butt weld Fillet weld其他: /Others焊接材料:Welding Material 20/06Cr19Ni10焊材类别W. M. Category 焊丝/焊材标准W. M. Standard NB/T47018.3 /填充金属尺寸Filler Metal Dimension ∮2.0 /焊材型号W. M. Type / /焊材牌号W. M. Brand H12Cr24Ni13 /其他Others / /耐蚀堆焊金属化学成分(%)Chemical Composition Of Corrosion Resistant Overlay Weld Metal(%)焊材牌号W. M. Brand C Si Mn P S Cr Ni Mo Cu H12Cr24Ni13 0.052 0.58 1.82 0.024 0.006 23.62 12.9 0.02 0.03 其他Others /单位名称：Fabricator:焊接工艺指导书：/ 日期：2016.01.22WPS No Date焊接工艺评定报告编号：pWPS16-06HPPQR No焊接方法：钨极氩弧焊〔GTAW〕机械化程度〔手工、半自动、自动〕：手工Welding Method Extent of mechanization(Manual、Semi Auto、Automation)简图: Sketch焊接接头:Welding Joint坡口形式L 型Groove Shape衬垫〔材料与规格〕：/Backing Pad (Material and Spec)其他：/Others母材：Base Metal类别号：Fe-8 组别号：Fe-8-1 与类别号：Fe-8 组别号：Fe-8-1 相焊Category No. Group No. With Category No. Group No. Welded and 标准号GB13296-2013 钢号：06Cr19Ni10 与标准号：GB24511 钢号：06Cr19Ni10 相焊Standard No. Steel Brand With Standard Steel Brand Welded 厚度围：2mm/30mmThickness母材：对接焊缝(mm) 30mm 角焊缝(mm) 不限Base Metal :Butt weld Fillet weld管子直径围:对接焊缝(mm)∮19mm 角焊缝(mm) /Tube Diameter: Butt weld Fillet weld管子壁厚围:对接焊缝(mm) 2mm 角焊缝(mm) /Tube Wall Thickness: Butt weld Fillet weld焊缝金属厚度围: 对接焊缝(mm)≥2mm 角焊缝(mm) /Weld Metal Thickness: Butt weld Fillet weld其他: /Others焊接材料:Welding Material 06Cr19Ni10焊材类别W. M. Category 焊丝/焊材标准W. M. Standard NB/T47018.3 /填充金属尺寸Filler Metal Dimension ∮2.0 /焊材型号W. M. Type / /焊材牌号W. M. Brand H08Cr21Ni10Si /其他Others / /耐蚀堆焊金属化学成分(%)Chemical Composition Of Corrosion Resistant Overlay Weld Metal(%)焊材牌号W. M. Brand C Si Mn P S Cr Ni Mo Cu H08Cr21Ni10Si 0.013 0.52 2.18 0.018 0.011 19.87 9.80 0.02 0.02 其他Others /单位名称：Fabricator:焊接工艺指导书：/ 日期：2016.01.22WPS No Date焊接工艺评定报告编号：pWPS16-07HPPQR No焊接方法：焊条电弧焊〔SMAW〕机械化程度〔手工、半自动、自动〕：手工Welding Method Extent of mechanization(Manual、Semi Auto、Automation)简图: Sketch焊接接头:Welding Joint坡口形式L 型Groove Shape衬垫〔材料与规格〕：/Backing Pad (Material and Spec)其他：/Others母材：Base Metal类别号：Fe-1 组别号：Fe-1-1 与类别号：Fe-1 组别号：Fe-1-2 相焊Category No. Group No. With Category No. Group No. Welded and 标准号：GB9948 钢号：20 与标准号：GB713 钢号：Q345R 相焊Standard No. Steel Brand With Standard Steel Brand Welded 厚度围：3.5mm/12mmThickness母材：对接焊缝(mm) 12mm 角焊缝(mm) 3.5mmBase Metal :Butt weld Fillet weld管子直径围:对接焊缝(mm)∮57mm 角焊缝(mm) /Tube Diameter: Butt weld Fillet weld管子壁厚围:对接焊缝(mm) 3.0mm 角焊缝(mm) /Tube Wall Thickness: Butt weld Fillet weld焊缝金属厚度围: 对接焊缝(mm)≥12mm 角焊缝(mm) /Weld Metal Thickness: Butt weld Fillet weld其他: /Others焊接材料:Welding Material 20/Q345R焊材类别W. M. Category 焊条焊条焊材标准W. M. Standard NB/T47018 NB/T47018填充金属尺寸Filler Metal Dimension ∮3.2 ∮4.0焊材型号W. M. Type E5016 E5016焊材牌号W. M. Brand J506 J506其他Others / /耐蚀堆焊金属化学成分(%)Chemical Composition Of Corrosion Resistant Overlay Weld Metal(%)焊材牌号W. M. Brand C Si Mn P S Cr Ni Mo V J506(∮3.2) 0.071 0.45 0.97 0.017 0.011 0.052 0.012 0.007 0.005 J506(∮4.0) 0.058 0.45 0.98 0.018 0.009 0.023 0.019 0.010 0.004 其他Others /单位名称：Fabricator:焊接工艺指导书：/ 日期：2016.01.22WPS No Date焊接工艺评定报告编号：pWPS16-08HPPQR No焊接方法：焊条电弧焊〔SMAW〕机械化程度〔手工、半自动、自动〕：手工Welding Method Extent of mechanization(Manual、Semi Auto、Automation)简图: Sketch焊接接头:Welding Joint坡口形式L 型Groove Shape衬垫〔材料与规格〕：/Backing Pad (Material and Spec)其他：/Others母材：Base Metal类别号：Fe-8 组别号：Fe-8-1 与类别号：Fe-8 组别号：Fe-8-1 相焊Category No. Group No. With Category No. Group No. Welded and 标准号GB13296-2013 钢号：06Cr19Ni10 与标准号：GB24511 钢号：06Cr19Ni10 相焊Standard No. Steel Brand With Standard Steel Brand Welded 厚度围：3.0mm/8mmThickness母材：对接焊缝(mm) 8mm 角焊缝(mm) 不限Base Metal :Butt weld Fillet weld管子直径围:对接焊缝(mm)∮57mm 角焊缝(mm) /Tube Diameter: Butt weld Fillet weld管子壁厚围:对接焊缝(mm) 3.0mm 角焊缝(mm) /Tube Wall Thickness: Butt weld Fillet weld焊缝金属厚度围: 对接焊缝(mm)≥3mm 角焊缝(mm) /Weld Metal Thickness: Butt weld Fillet weld其他: /Others焊接材料:Welding Material 06Cr19Ni10焊材类别W. M. Category 焊条焊条焊材标准W. M. Standard NB/T47018.2 /填充金属尺寸Filler Metal Dimension ∮3.2 ∮4.0焊材型号W. M. Type E308-16 E308-16焊材牌号W. M. Brand A102 A102其他Others / /耐蚀堆焊金属化学成分(%)Chemical Composition Of Corrosion Resistant Overlay Weld Metal(%)焊材牌号W. M. Brand C Si Mn P S Cr Ni Mo Cu A102 0.05 0.71 1.22 0.025 0.010 19.77 9.77 0.05 0.03 其他Others /单位名称：Fabricator:焊接工艺指导书：/ 日期：2016.01.22WPS No Date焊接工艺评定报告编号：pWPS16-09HPPQR No焊接方法：焊条电弧焊〔SMAW〕机械化程度〔手工、半自动、自动〕：手工Welding Method Extent of mechanization(Manual、Semi Auto、Automation)简图: Sketch焊接接头:Welding Joint坡口形式V 型Groove Shape衬垫〔材料与规格〕：/Backing Pad (Material and Spec)其他：/Others母材：Base Metal类别号：Fe-1 组别号：Fe-1-1 与类别号：Fe-1 组别号：Fe-1-1 相焊Category No. Group No. With Category No. Group No. Welded and 标准号GB/T8163 钢号：20 与标准号：GB/T8163 钢号：20 相焊Standard No. Steel Brand With Standard Steel Brand Welded 厚度围：3.5mmThickness母材：对接焊缝(mm)≥3mm 角焊缝(mm) 不限Base Metal :Butt weld Fillet weld管子直径围:对接焊缝(mm)∮57mm 角焊缝(mm) /Tube Diameter: Butt weld Fillet weld管子壁厚围:对接焊缝(mm) 3.0mm 角焊缝(mm) /Tube Wall Thickness: Butt weld Fillet weld焊缝金属厚度围: 对接焊缝(mm) / 角焊缝(mm) /Weld Metal Thickness: Butt weld Fillet weld其他: /Others焊接材料:Welding Material 20焊材类别W. M. Category 焊条焊条焊材标准W. M. Standard NB/T47018.2 /填充金属尺寸Filler Metal Dimension ∮3.2 ∮4.0焊材型号W. M. Type E5016 E5016焊材牌号W. M. Brand J506 J506其他Others / /耐蚀堆焊金属化学成分(%)Chemical Composition Of Corrosion Resistant Overlay Weld Metal(%)焊材牌号W. M. Brand C Si Mn P S Cr Ni Mo V J506(∮3.2) 0.071 0.45 0.97 0.017 0.011 0.052 0.012 0.007 0.005 J506(∮4.0) 0.058 0.45 0.98 0.018 0.009 0.023 0.019 0.010 0.004 其他Others /单位名称：Fabricator:焊接工艺指导书：/ 日期：2016.01.22WPS No Date焊接工艺评定报告编号：pWPS16-10HPPQR No焊接方法：焊条电弧焊〔SMAW〕机械化程度〔手工、半自动、自动〕：手工Welding Method Extent of mechanization(Manual、Semi Auto、Automation)简图: Sketc焊接接头:Welding Joint坡口形式V 型Groove Shape衬垫〔材料与规格〕：/Backing Pad (Material and Spec)其他：/Others母材：Base Metal类别号：Fe-8 组别号：Fe-8-1 与类别号：Fe-8 组别号：Fe-8-1 相焊Category No. Group No. With Category No. Group No. Welded and 标准号GB13296-2013 钢号：06Cr19Ni10 与标准号：GB13296-2013 钢号：06Cr19Ni10 相焊Standard No. Steel Brand With Standard Steel Brand Welded 厚度围：3.0mm/3.0mmThickness母材：对接焊缝(mm) 3.0mm 角焊缝(mm) 不限Base Metal :Butt weld Fillet weld管子直径围:对接焊缝(mm)∮57mm 角焊缝(mm) /Tube Diameter: Butt weld Fillet weld管子壁厚围:对接焊缝(mm) 3.0mm 角焊缝(mm) /Tube Wall Thickness: Butt weld Fillet weld焊缝金属厚度围: 对接焊缝(mm) / 角焊缝(mm) /Weld Metal Thickness: Butt weld Fillet weld其他: /Others焊接材料:Welding Material 06Cr19Ni10焊材类别W. M. Category 焊条焊条焊材标准W. M. Standard NB/T47018.2 NB/T47018.2填充金属尺寸Filler Metal Dimension ∮3.2 ∮4.0焊材型号W. M. Type E308-16 E308-16焊材牌号W. M. Brand A102 A102其他Others / /耐蚀堆焊金属化学成分(%)Chemical Composition Of Corrosion Resistant Overlay Weld Metal(%)焊材牌号W. M. Brand C Si Mn P S Cr Ni Mo Cu A102(∮3.2) 0.05 0.71 1.22 0.025 0.010 19.77 9.77 0.05 0.03 A102(∮4.0) 0.049 0.700 1.190 0.026 0.009 19.71 9.70 0.050 0.050 其他Others /NB/T47014-2011 预焊接工艺规程(pWPS)单位名称：Fabricator:焊接工艺指导书：/ 日期：2016.01.22WPS No Date焊接工艺评定报告编号：pWPS16-11HPPQR No焊接方法：埋弧焊〔SAW〕机械化程度〔手工、半自动、自动〕：半自动Welding Method Extent of mechanization(Manual、Semi Auto、Automation)焊接接头:简图: SketchWelding Joint坡口形式I 型Groove Shape衬垫〔材料与规格〕：/Backing Pad (Material and Spec)其他：/Others母材：Base Metal类别号：Fe-1 组别号：Fe-1-2 与类别号：Fe-1 组别号：Fe-1-2 相焊Category No. Group No. With Category No. Group No. Welded and 标准号GB713 钢号：Q345R 与标准号：GB713 钢号：Q345R 相焊Standard No. Steel Brand With Standard Steel Brand Welded 厚度围：12mmThickness母材：对接焊缝(mm) 12mm 角焊缝(mm) 不限Base Metal :Butt weld Fillet weld管子直径围:对接焊缝(mm) / 角焊缝(mm) /Tube Diameter: Butt weld Fillet weld管子壁厚围:对接焊缝(mm) / 角焊缝(mm) /Tube Wall Thickness: Butt weld Fillet weld焊缝金属厚度围: 对接焊缝(mm)≥12mm 角焊缝(mm) /Weld Metal Thickness: Butt weld Fillet weld其他: /Others焊接材料:Welding Material Q345R焊材类别W. M. Category 焊丝/焊剂/焊材标准W. M. Standard NB/T47018.4 /填充金属尺寸Filler Metal Dimension ∮4.0 /焊材型号W. M. Type F5A0 /焊材牌号W. M. Brand H10Mn2 HJ431 /其他Others / /耐蚀堆焊金属化学成分(%)Chemical Composition Of Corrosion Resistant Overlay Weld Metal(%)焊材牌号W. M. Brand C Si Mn P S Cr Ni Mo Cu H10Mn2 0.082 0.045 1.65 0.009 0.009 0.023 0.006 / 0.115 其他Others /NB/T47014-2011 预焊接工艺规程(pWPS)单位名称：Fabricator:焊接工艺指导书：/ 日期：2016.01.22WPS No Date焊接工艺评定报告编号：pWPS16-12HPPQR No焊接方法：埋弧焊〔SAW〕机械化程度〔手工、半自动、自动〕：半自动Welding Method Extent of mechanization(Manual、Semi Auto、Automation)焊接接头:简图: SketchWelding Joint坡口形式I 型Groove Shape衬垫〔材料与规格〕：/Backing Pad (Material and Spec)其他：/Others母材：Base Metal类别号：Fe-8 组别号：Fe-8-1 与类别号：Fe-8 组别号：Fe-8-1 相焊Category No. Group No. With Category No. Group No. Welded and 标准号GB24511 钢号：06Cr19Ni10 与标准号：GB24511 钢号：06Cr19Ni10 相焊Standard No. Steel Brand With Standard Steel Brand Welded 厚度围：8mmThickness母材：对接焊缝(mm) 8mm 角焊缝(mm) /Base Metal :Butt weld Fillet weld管子直径围:对接焊缝(mm) / 角焊缝(mm) /Tube Diameter: Butt weld Fillet weld管子壁厚围:对接焊缝(mm) / 角焊缝(mm) /Tube Wall Thickness: Butt weld Fillet weld焊缝金属厚度围: 对接焊缝(mm) 8mm 角焊缝(mm) /Weld Metal Thickness: Butt weld Fillet weld其他: /Others焊接材料:Welding Material 06Cr19Ni10焊材类别W. M. Category 焊丝/焊剂/焊材标准W. M. Standard /T47018.2 /填充金属尺寸Filler Metal Dimension ∮4.0 /焊材型号W. M. Type F308 /焊材牌号W. M. Brand H08Cr21Ni10Si / SJ101 /其他Others / /耐蚀堆焊金属化学成分(%)Chemical Composition Of Corrosion Resistant Overlay Weld Metal(%)焊材牌号W. M. Brand C Si Mn P S Cr Ni Mo Cu H08Cr21Ni10Si 0.013 0.52 2.18 0.018 0.011 19.87 9.80 0.02 0.02 其他Others /单位名称：Fabricator:焊接工艺指导书：/ 日期：2016.01.22WPS No Date焊接工艺评定报告编号：pWPS16-13HPPQR No焊接方法：焊条电弧焊〔SMAW〕机械化程度〔手工、半自动、自动〕：手工Welding Method Extent of mechanization(Manual、Semi Auto、Automation)简图: Sketch焊接接头:Welding Joint坡口形式V 型Groove Shape衬垫〔材料与规格〕：/Backing Pad (Material and Spec)其他：/Others母材：Base Metal类别号：Fe-1 组别号：Fe-1-2 与类别号：Fe-1 组别号：Fe-1-2 相焊Category No. Group No. With Category No. Group No. Welded and 标准号GB713 钢号：Q345R 与标准号：GB713 钢号：Q345R 相焊Standard No. Steel Brand With Standard Steel Brand Welded 厚度围：12mmThickness母材：对接焊缝(mm) 12mm 角焊缝(mm) /Base Metal :Butt weld Fillet weld管子直径围:对接焊缝(mm) / 角焊缝(mm) /Tube Diameter: Butt weld Fillet weld管子壁厚围:对接焊缝(mm) / 角焊缝(mm) /Tube Wall Thickness: Butt weld Fillet weld焊缝金属厚度围: 对接焊缝(mm)≥12mm 角焊缝(mm) /Weld Metal Thickness: Butt weld Fillet weld其他: /Others焊接材料:Welding Material Q345R焊材类别W. M. Category 焊条焊条焊材标准W. M. Standard NB/T47018.2 NB/T47018.2填充金属尺寸Filler Metal Dimension ∮3.2 ∮4.0焊材型号W. M. Type E5016 E5016焊材牌号W. M. Brand J506 J506其他Others / /耐蚀堆焊金属化学成分(%)Chemical Composition Of Corrosion Resistant Overlay Weld Metal(%)焊材牌号W. M. Brand C Si Mn P S Cr Ni Mo V J506(∮3.2) 0.071 0.45 0.97 0.017 0.011 0.052 0.012 0.007 0.005 J506(∮4.0) 0.058 0.45 0.98 0.018 0.009 0.023 0.019 0.010 0.004 其他Others /单位名称：Fabricator:焊接工艺指导书：/ 日期：2016.01.22WPS No Date焊接工艺评定报告编号：pWPS16-14HPPQR No焊接方法：焊条电弧焊(SMAW) 机械化程度〔手工、半自动、自动〕：手工Welding Method Extent of mechanization(Manual、Semi Auto、Automation)简图: Sketch焊接接头:Welding Joint坡口形式V 型Groove Shape衬垫〔材料与规格〕：/Backing Pad (Material and Spec)其他：/Others母材：Base Metal类别号：Fe-8 组别号：Fe-8-1 与类别号：Fe-8 组别号：Fe-8-1 相焊Category No. Group No. With Category No. Group No. Welded and 标准号：GB24511 钢号：06Cr19Ni10 与标准号：GB24511 钢号：06Cr19Ni10 相焊Standard No. Steel Brand With Standard Steel Brand Welded 厚度围：8mmThickness母材：对接焊缝(mm) 8mm 角焊缝(mm) 不限Base Metal :Butt weld Fillet weld管子直径围:对接焊缝(mm) / 角焊缝(mm) /Tube Diameter: Butt weld Fillet weld管子壁厚围:对接焊缝(mm) / 角焊缝(mm) /Tube Wall Thickness: Butt weld Fillet weld焊缝金属厚度围: 对接焊缝(mm) 8mm 角焊缝(mm) /Weld Metal Thickness: Butt weld Fillet weld其他: /Others焊接材料:Welding Material 06Cr19Ni10焊材类别W. M. Category 焊条焊条焊材标准W. M. Standard NB/T47018.2 NB/T47018.2填充金属尺寸Filler Metal Dimension ∮3.2 ∮4.0焊材型号W. M. Type E308-16 E308-16焊材牌号W. M. Brand A102 A102其他Others / /耐蚀堆焊金属化学成分(%)Chemical Composition Of Corrosion Resistant Overlay Weld Metal(%)焊材牌号W. M. Brand C Si Mn P S Cr Ni Mo Cu A102(∮3.2) 0.05 0.71 1.22 0.025 0.010 19.77 9.77 0.05 0.03 A102(∮4.0) 0.049 0.700 1.190 0.026 0.009 19.71 9.70 0.050 0.050 其他Others /单位名称：Fabricator:焊接工艺指导书：/ 日期：2016.01.22WPS No Date焊接工艺评定报告编号：pWPS16-15HPPQR No焊接方法：焊条电弧焊(SMAW) 机械化程度〔手工、半自动、自动〕：手工Welding Method Extent of mechanization(Manual、Semi Auto、Automation)简图: Sketch焊接接头:Welding Joint坡口形式V 型Groove Shape衬垫〔材料与规格〕：/Backing Pad (Material and Spec)其他：/Others母材：Base Metal类别号：Fe-1 组别号：Fe-1-2 与类别号：Fe-8 组别号：Fe-8-1 相焊Category No. Group No. With Category No. Group No. Welded and 标准号：GB713 钢号：Q345R 与标准号：GB24511 钢号：06Cr19Ni10 相焊Standard No. Steel Brand With Standard Steel Brand Welded 厚度围：8mmThickness母材：对接焊缝(mm) 8mm 角焊缝(mm) 不限Base Metal :Butt weld Fillet weld管子直径围:对接焊缝(mm) / 角焊缝(mm) /Tube Diameter: Butt weld Fillet weld管子壁厚围:对接焊缝(mm) / 角焊缝(mm) /Tube Wall Thickness: Butt weld Fillet weld焊缝金属厚度围: 对接焊缝(mm) 8mm 角焊缝(mm) /Weld Metal Thickness: Butt weld Fillet weld其他: /Others焊接材料:Welding Material 16MnR /06Cr19Ni10焊材类别W. M. Category 焊条焊条焊材标准W. M. Standard NB/T47018.2 NB/T47018.2填充金属尺寸Filler Metal Dimension ∮3.2 ∮4.0焊材型号W. M. Type E309-16 E309-16焊材牌号W. M. Brand A302 A302其他Others / /耐蚀堆焊金属化学成分(%)Chemical Composition Of Corrosion Resistant Overlay Weld Metal(%)焊材牌号W. M. Brand C Si Mn P S Cr Ni Mo Cu A302(∮3.2) 0.037 0.894 1.281 0.023 0.013 23.97 12.84 0.264 0.023 A302(∮4.0) 0.057 0.88 1.24 0.028 0.009 23.73 12.38 0.21 0.05 其他Others /。
