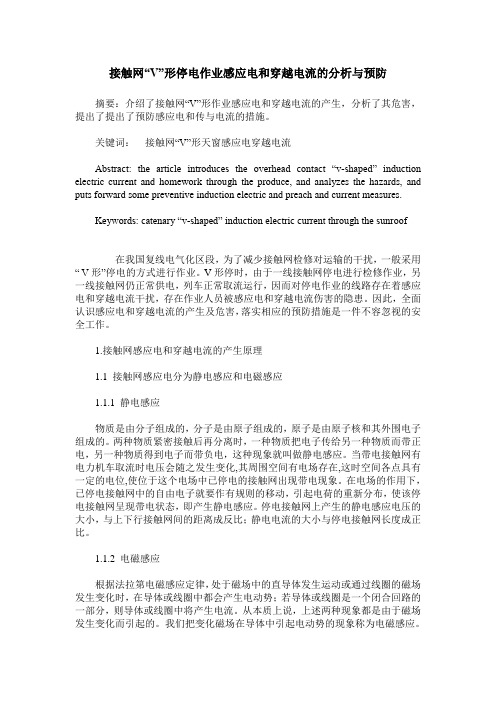

接触网“V”形停电作业感应电和穿越电流的分析与预防摘要：介绍了接触网“V”形作业感应电和穿越电流的产生，分析了其危害，提出了提出了预防感应电和传与电流的措施。
关键词：接触网“V”形天窗感应电穿越电流Abstract: the article introduces the overhead contact “v-shaped” induction electric current and homework through the produce, and analyzes the hazards, and puts forward some preventive induction electric and preach and current measures.Keywords: catenary “v-shaped” induction electric current through the sunroof在我国复线电气化区段，为了减少接触网检修对运输的干扰，一般采用“ V形”停电的方式进行作业。
V形停时，由于一线接触网停电进行检修作业，另一线接触网仍正常供电，列车正常取流运行，因而对停电作业的线路存在着感应电和穿越电流干扰，存在作业人员被感应电和穿越电流伤害的隐患。
因此，全面认识感应电和穿越电流的产生及危害，落实相应的预防措施是一件不容忽视的安全工作。
1.接触网感应电和穿越电流的产生原理1.1 接触网感应电分为静电感应和电磁感应1.1.1 静电感应物质是由分子组成的，分子是由原子组成的，原子是由原子核和其外围电子组成的。
两种物质紧密接触后再分离时，一种物质把电子传给另一种物质而带正电，另一种物质得到电子而带负电，这种现象就叫做静电感应。
当带电接触网有电力机车取流时电压会随之发生变化,其周围空间有电场存在,这时空间各点具有一定的电位,使位于这个电场中已停电的接触网出现带电现象。
在电场的作用下，已停电接触网中的自由电子就要作有规则的移动，引起电荷的重新分布，使该停电接触网呈现带电状态，即产生静电感应。
接触网施工防感应电措施探究随着我国城市化进程的不断推进，地铁、高速公路、城市轨道交通等大型交通设施建设逐渐成为城市建设的重点。
这些大型交通设施的建设需要大量的电力设备和信号设备支撑，而这些设备的施工过程中会产生大量的感应电，对施工人员和设备造成严重的安全隐患。
因此，在大型交通设施建设过程中，必须采取一系列的防感应电措施，以保证施工人员和设备的安全。
一、感应电的危害感应电是在强电场作用下，由于磁场变化引起的电场感应而产生的一种电流，具有以下危害：1. 对施工人员造成电击伤害。
感应电产生的电流强度较大，容易对人体产生电击伤害。
在施工过程中，如果不采取必要的防护措施，会给施工人员带来巨大的安全隐患。
2. 对设备造成损害。
感应电对设备产生的影响有很多，如产生电磁波干扰、导致设备失灵等，严重影响施工进度和设备的正常使用。
二、感应电的防控措施为了有效避免大型交通设施建设中感应电的危害，必须采取一系列的防控措施。
具体如下：1. 接地保护。
在施工过程中，将设备和工具接地，以便将产生的感应电释放到地面中。
同时，对施工人员地面上的接地也应进行检查，确保接地良好。
在进行深基坑等施工作业时，还需要采用拖曳接地等特殊接地措施。
2. 隔离屏蔽。
采用隔离屏蔽措施可以减小感应电的干扰范围。
比如在电缆敷设时，可以采用金属管隔离电缆，或者在电缆两端设置金属屏蔽罩等。
3. 感应电测试。
在施工前，需要对施工区域的感应电进行测试，确定感应电的强度和范围，为防控措施的确定提供依据。
4. 施工人员防护。
施工人员需要穿戴特殊的绝缘服、手套、鞋等防护装备，以减少感应电对人体的伤害。
在施工现场，必须设置“禁止靠近”、“高压危险”等警示标志，提醒施工人员注意安全。
5. 现场监控。
在施工过程中，需要对感应电进行实时监测，一旦出现异常，应及时采取措施。
同时，可以利用各种先进的监测技术，如红外线监测、声波监测等，实现对感应电的远程监测。
总之，感应电在大型交通设施建设中具有十分严重的安全隐患，必须采取一系列的防控措施进行避免。
接触网感应电对电力线路的危害摘要随着电气化铁路建设的不断发展，我国大部分铁路干线已经完成了电气化改造。
然而既有的贯通线路多是沿着铁路线架设，与新架设接触线间距较短、平行线路程较长，带电接触网所产生的静电感应及电磁感应会在贯通线路上产生较强的感应电压，对铁路作业人员的生命安全造成威胁。
在认识感应电的基础上，重点对接触网感应电的危害进行研究，并提出预防措施，保障铁路供电安全。
关键词接触网；感应电；电力线路；危害1 感应电概述电气化铁路在运营中，因其牵引供电具备强磁场、大电流及高电压等特点，其对铁路沿线设备及电力线路影响较大。
在一些地区，其铁路10KV电力贯通线、自闭电力线多应用架空线路，与接触网以平行方式进行架设，最小间距不足8m。
因接触网其磁场较强，电力线产生感应电压较强，影响电力线路检修安全性。
为保障电力线路运行安全性与可靠性，需要研究接触网感应电产生原理，并分析接触网感应电危害，提出相应预防措施。
接近线路感应电压产生的原理主要包括两个因素，分别为导体之间存在的互感电磁感应与存在电容耦合的静电感应。
接触网对自闭、贯通线路的感应电压，即带电运行中接触线通过静电感应及电磁感应在自闭、贯通线路中产生的静电感应电压及电磁感应电压相加和。
按照电磁感应原理，当导体内经过交流电流时，在导体周围则会产生交变磁场，处于交变磁场范围内的其他导体则会产生感应电势。
感应电势值与导体互感及电流变化率为正相关关系，导线间互感则与导线之间距离为负相关关系，与导线之间的平行长度为正相关关系。
如电力线路平行长度越长，平行距离越小，则线路电流及感应电势越大。
综上，感应电势值与电压值、电流值、线路平行长度值之间为正比，与平行线路距离值为反比。
接触网对带电导线周边的金属物件，如爬梯等均存在感应电势；当线路出现短路故障时，线路中电流值极大，感应电势则会随之增加，带来更大危害性。
在自然环境影响下，如大风作用下线索摆动，引起停电线索在带电设备电磁场中进行切割磁力线运动，引起感应电压增加；在雨雪天气中，电磁介质增强，其停电线路感应电压会增加。
接触网施工防感应电措施探究接触网施工是铁路建设和维护中的重要工作，其质量和安全对铁路运输的稳定性和可靠性具有重要影响。
在接触网施工中，为了保证工作人员的安全和施工质量，需要采取一系列的防感应电措施。
本文将对接触网施工防感应电措施进行探究，分析其必要性及实施方法，以期提高施工的安全性和效率。
一、防感应电的必要性1.施工现场的特点接触网施工现场通常位于铁路线路附近，接近高压电气设施。
在进行接触网施工时，会产生较强的感应电流，极易对施工人员和设备造成危害。
采取防感应电措施是非常必要的。
2.保障施工人员的安全在接触网施工中，工人需要接触或者靠近电气设施和高压电源，如果不做好防感应电的工作，将会对施工人员的身体健康和生命安全造成威胁。
3.保障设备的安全施工设备在感应电的作用下可能会出现故障或者损坏，给施工工作带来不必要的延误和损失。
采取防感应电措施可以很好地保护施工设备的安全，保障施工的正常进行。
二、防感应电措施的实施方法1.隔离防护隔离防护是指在施工现场对电气设施进行物理隔离，防止感应电流的传导。
具体操作包括：（1）设置绝缘隔离装置，将施工现场与电气设施进行隔离；（2）设置安全栅栏，保障施工现场的安全，防止外部人员靠近施工区域；（3）设立警示标识，提醒人员注意高压电气设施的存在，防止误入危险区域。
2.接地保护接地保护是指将施工设备和人员进行接地，减少感应电流的影响。
具体操作包括：（1）对施工设备进行接地处理，减少感应电流对设备的影响；（2）工作人员进行接地操作，减少对人员的影响。
3.电磁屏蔽电磁屏蔽是指在施工现场设置电磁隔离装置，减少电磁场的传导。
具体操作包括：（1）使用电磁隔离材料，将施工现场进行屏蔽，减少电磁场的影响；（2）限制电磁场的传播范围，避免对周围环境和设备的影响。
4.防护装备为施工人员配备防护装备，包括绝缘手套、绝缘靴、绝缘工具等，减少感应电流对人员的影响。
5.实时监测在施工现场设置感应电流监测装置，实时监测感应电流的情况，及时发现异常情况并采取相应措施进行处理。
接触网施工防感应电措施探究接触网施工是铁路建设中不可或缺的重要环节，而在接触网施工过程中，防止感应电对施工人员和设备造成危害是至关重要的。
对于接触网施工防感应电措施的探究显得尤为重要。
本文将围绕接触网施工防感应电的重要性、目前存在的问题以及可能的解决方案展开探讨。
一、接触网施工防感应电的重要性在铁路施工中，接触网是电力机车的供电系统，是保证铁路正常运行的重要设施。
而在接触网施工过程中，感应电的产生不仅可能影响到施工人员的安全，还可能给设备、材料等带来损害，因此对于接触网施工防感应电的重要性不言而喻。
接触网施工涉及到高压电路和大电流，一旦感应电产生，将给施工人员带来极大的安全隐患。
感应电可能对施工设备和材料造成损害，导致施工质量下降，甚至延误工期。
针对接触网施工防感应电问题的研究具有重要的现实意义，可以有效保障施工人员的安全，提高施工质量，保障铁路运营的正常进行。
二、目前存在的问题目前，接触网施工防感应电面临着一些问题，主要表现在以下几个方面：1. 针对感应电的防范措施不足目前针对接触网施工防感应电的具体措施还不够完善。
在实际施工中，往往只是简单地做一些人员安全防护措施，但对于感应电对设备和材料的损害防范措施不够，导致感应电问题得不到有效的解决。
2. 缺乏系统的感应电监测和预警机制目前对于接触网施工过程中感应电的监测和预警机制还不够健全，往往是依靠施工人员的经验和判断来应对，这样存在着一定的盲区和不确定性，无法及时有效地发现和处理感应电问题。
3. 技术手段不够成熟在采取防感应电措施方面，目前可供选择的技术手段还不够成熟，无法有效解决感应电问题。
在探究接触网施工防感应电的过程中，需要更多地考虑技术手段的应用，提高解决问题的有效性和可行性。
三、可能的解决方案探究针对接触网施工防感应电的问题，我们需要综合考虑技术手段、管理手段以及操作手段，以期找到更加科学有效的解决方案。
1. 技术手段方面在技术手段方面，可以考虑采用感应电监测仪器，通过对施工现场感应电情况的实时监测，及时发现并对感应电进行处理，避免感应电对施工的影响。
接触网施工防感应电措施探究随着现代化的发展，城市交通的密度越来越高，轨道交通成为城市生活不可或缺的一部分。
而轨道交通建设中，接触网施工是非常重要的一环。
但是，在接触网施工中，感应电问题导致的安全事故时有发生。
因此，为了保障施工人员的生命财产安全，必须采取防感应电措施。
一．接触网的作用和施工原理接触网是轨道交通系统中重要的能量供应设施，它能够将高压电流引向牵引电动车辆以满足电力需求。
它一般由上等铜绞线包裹在钢丝中制成，处于高压状态。
施工时，施工人员必须使用绝缘工具和设备来避免触电。
由于接触网是高压设备，施工前必须关闭电源线路，以避免危险发生。
接触网的施工原理非常重要，施工人员必须掌握。
施工过程中，接触铜版在绝缘设备的支撑下，与接触线相连，实现电流传输。
当车辆移动时，接触线被拉动，同时铜版受到拉力，使得铜版和接触线之间的距离产生变化。
为了避免因距离变化而导致的感应电问题，施工时必须采取措施。
二．感应电的产生原因和危害感应电是一种电流，它由电磁场引起，并通过电路传输。
在接触网施工中，感应电是一种危险的电流，可能会对施工人员造成身体伤害。
感应电的产生原因是因为在高速运动中，一些部件会因电磁场作用而产生电动势。
如果这种电动势过大，则会产生感应电问题。
感应电的电压和电流很高，如果人体接触，会引起震荡和疼痛，甚至可能导致死亡。
三．防感应电的措施在接触网施工中，为了避免感应电问题，必须采取防护措施。
1. 降低感应电施工前，必须对施工现场进行充分的咨询和工程规划，确定围墙、避雷针、绝缘板、接地线等设施的位置和用途。
此外，必须对施工材料进行分析，选择适当的绝缘排险材料和施工技术，以降低感应电的发生。
2. 处理接触线接触线对感应电的影响较大，因此必须进行特殊处理。
首先，接触线必须特别加固，并采取线夹以增强连接。
其次，只能使用高品质的银合金接触线，以保证线路的稳定性。
另外，必须采取电容补偿装置控制感应电的发生。
3. 采取开关措施在进行接触网施工前必须关闭电源，以避免危险发生。
1 感应电的来源人们往往存在这样一种意识:只有接触到高压线路才会触电,因而对高压输电线路附近没有接触高压线却发生了触电事故的现象迷惑不解,这实际上是一种认识误区。
因为在高压输电线和高压配电装置周围存在着强大的电场,处在此电场内的导体会因静电感应作用而出现感应电压,当人们触及这些带有感应电压的物体时,就会有感应电流通过人体流向大地而使人受到电伤害。
大家在书本里都学过,当穿过闭合电路的磁通量发生变化时,闭合电路中一定有感应电流产生,继而就存在一定的感应电压,当电压在36V 以下是不会对人体有危害,那么感应电到底是不是电？它和普通电流有什么区别？感应电到底会不会对人体造成危害？要回答以上这些问题,首先引入一个静电感应概念,所谓静电感应就是一个带电的物体与不带电的导体相互靠近时由于电荷间的相互作用,会使导体内部的电荷重新分布,异种电荷被吸引到带电体附近,而同种电荷被排斥到远离带电体的导体另一端,这种现象就是静电感应。
当然感应电也是电,本质上与电没什么区别,只是产生电流的方式的区别,从名称上理解就可以了,感应电流是在电磁感应现象中产生的电流,它既然也是电流,就有电流的共性,感应电流是电流的一种,不过感应电流是由于电磁感应产生的电流。
人体所能承受的电压是36V以下,超过了都会对人体有害,只是有的人电阻高对36V以上的反应和电阻低的人不同而以。
2 感应电压对人体的风险就电压来讲,静电是直流电,超过50V就有危险。
但是静电是否危险还要看感应出的电荷的多少才知道,一般不会有生命危险,如果是交流电器或设备上面带电的情况下,严格的讲那不叫静电,而是由漏电流或热接地产生的“泄漏电压”,这个电压一般量起来都在100V以上,但是危险与否要看泄露回路的内阻多大,静电压其实是电荷积累的电位,通常人体可以积累到上万伏的静电压,瞬间的放电最多也只是一个瞬间的电火花,人会有轻微的痛感,因为人体的电容200PF和电阻1500Ω,所谓危害程度也得根据带电物体的电容和电阻决定的。
