压力容器作业人员培训讲义资料

1第一章 压力容器基础知识第一节 压力的一般概念一、压力垂直均匀作用在单位面积上的力，称为压强，人们常把它称为压力，用符号“P ”表示。

压力的单位是牛顿/米2，即表示将1牛顿的力均匀垂直地作用在1平方米的面上所产生的压力，又称为帕斯(Pa)，简称帕。

由于“帕”这个单位太小，因而常用“兆帕”（MPa ）作为压力的基本单位。

即1MPa=106Pa 。

工程上过去习惯用的压力单位是千克/厘米2（Kgf/cm 2）。

压力的工程单位与法定计量单位之间的换算关系为：1MPa=cm 2 1 Kgf/cm 2=≈二、压力的测量压力的测量有两种标准方法，一种叫绝对压力，即以压力等于零作为测量起点。

一种叫相对压力，即以当时当地的大气压力作为测量起点，也就是压力表测得的数值，所以相对压力也称为表压力，绝对压力和表压力之间的关系可用下式表述：P 绝=P 表+P 大气因为我们地区大气压力近似等于。

故 P 绝≈P 表+P 大气三、压力容器的压力来源压力容器的压力来源可分为两大类四个方面。

第一类，气体的压力是在器外产生的；第二类，气体的压力是在器内产生的。

1巴= kgf/cm 2 ≈1、压力源在器外产生｛ 这类压力容器可能达到的最高压力一般限于保持压力源出口的气体压力2、压力源在器内产生｛ 四、最高工作压力压力容器的最高工作压力对承受内压的容器指在正常使用过程中，顶部可能出现的最大表压力；对承受外压的容器，指在正常使用过程中夹套顶部可能出现的最高表压力。

第二节 温度的一般概念一、温度及及温度的测量仪器温度是表示物体冷热程度的物理量，它是对物质分子平均动能的度量，所以温度是物体内部拥有能量的表示。

温度的测量仪器叫做温度计、常见的有水银温度计，酒精温度计，电阻温度计，热电偶温度计等。

二、温度的表示方法摄氏温标是将在标准大气压下水的结冰温度（冰点）定为0度，把水的沸腾（沸点）温度定为100度，在两者之间等分成100格，每一格即为1度，故月称百分温度，用符号“0C ”来表示。

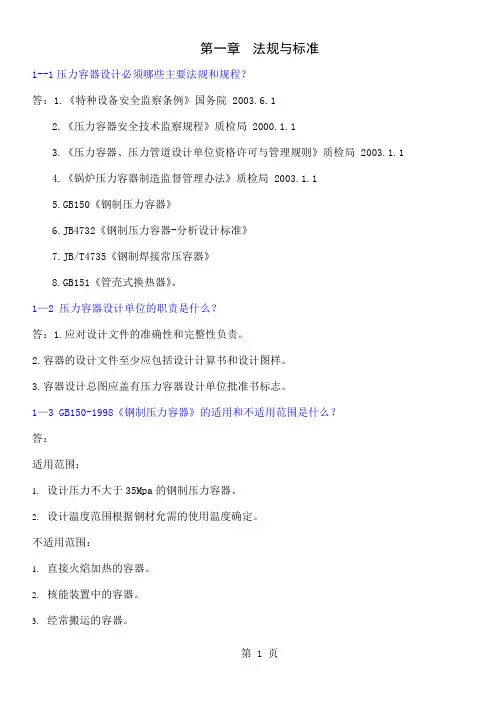

第一章法规与标准1--1压力容器设计必须哪些主要法规和规程？答：1.《特种设备安全监察条例》国务院 2003.6.12.《压力容器安全技术监察规程》质检局 2000.1.13.《压力容器、压力管道设计单位资格许可与管理规则》质检局 2003.1.14.《锅炉压力容器制造监督管理办法》质检局 2003.1.15.GB150《钢制压力容器》6.JB4732《钢制压力容器-分析设计标准》7.JB/T4735《钢制焊接常压容器》8.GB151《管壳式换热器》。

1—2 压力容器设计单位的职责是什么？答：1.应对设计文件的准确性和完整性负责。

2.容器的设计文件至少应包括设计计算书和设计图样。

3.容器设计总图应盖有压力容器设计单位批准书标志。

1—3 GB150-1998《钢制压力容器》的适用和不适用范围是什么？答：适用范围：1.设计压力不大于35Mpa的钢制压力容器。

2.设计温度范围根据钢材允需的使用温度确定。

不适用范围：1.直接火焰加热的容器。

2.核能装置中的容器。

3.经常搬运的容器。

4.诸如泵、压缩机、涡轮机或液压缸等旋转式或往复式机械设备中自成整体或作为组成部件的受压容器。

5.设计压力低于0.1Mpa的容器。

6.真空度低于0.02Mpa的容器。

7.内直径小于150mm的容器。

8.要求做疲劳分析的容器。

9.已有其它行业标准管辖的压力容器，如制冷、制糖、造纸、饮料等行业中的某些专用压力容器和搪玻璃容器。

1—4 《压力容器安全技术监察规程》的适用与不适用范围是什么？答：使用范围：（同时具备以下条件）1.最高工件压力（P W）大于等于0.1Mpa（不含液体压力）的容器。

2.内直径（非圆形截面指断面最大尺寸）大于0.15m,且容积V大于等于0.25m3的容器；3.盛装介质为气体、液化气体、或最高工作温度高于等于标准沸点的液体的容器。

不适用范围：1.超高压容器。

2.各类气瓶。

3.非金属材料制造的压力容器。

4.核压力容器、船舶和铁路机车上的附属压力容器、国防或军事装备用的压力容器、锅炉安全技术监察适用范围内的直接受火焰加热的设备（如烟道式余热锅炉等）。

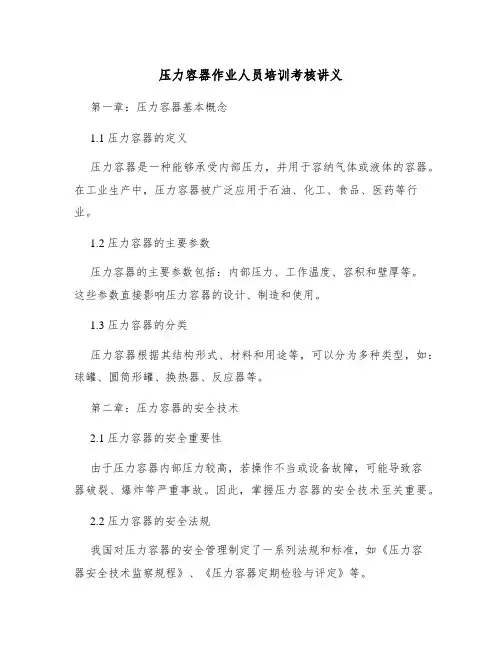

压力容器作业人员培训考核讲义第一章：压力容器基本概念1.1 压力容器的定义压力容器是一种能够承受内部压力，并用于容纳气体或液体的容器。

在工业生产中，压力容器被广泛应用于石油、化工、食品、医药等行业。

1.2 压力容器的主要参数压力容器的主要参数包括：内部压力、工作温度、容积和壁厚等。

这些参数直接影响压力容器的设计、制造和使用。

1.3 压力容器的分类压力容器根据其结构形式、材料和用途等，可以分为多种类型，如：球罐、圆筒形罐、换热器、反应器等。

第二章：压力容器的安全技术2.1 压力容器的安全重要性由于压力容器内部压力较高，若操作不当或设备故障，可能导致容器破裂、爆炸等严重事故。

因此，掌握压力容器的安全技术至关重要。

2.2 压力容器的安全法规我国对压力容器的安全管理制定了一系列法规和标准，如《压力容器安全技术监察规程》、《压力容器定期检验与评定》等。

2.3 压力容器的安全装置压力容器的安全装置包括：压力表、安全阀、爆破片、液位计等。

这些装置能实时监测容器的工作状态，并在危险情况下自动启动，防止事故发生。

第三章：压力容器的操作与维护3.1 压力容器的操作压力容器的操作人员应熟练掌握设备的操作流程，遵循安全操作规程，确保设备正常运行。

3.2 压力容器的维护与保养定期对压力容器进行维护与保养，检查设备的工作状态，发现问题及时处理，确保设备的安全可靠性。

3.3 压力容器的故障处理当压力容器出现故障时，应迅速采取措施，如：停机、泄压等，并及时报告上级，按照应急预案进行处理。

第四章：压力容器事故案例分析本章将通过分析实际发生的事故案例，使学员深入了解压力容器事故的原因、特点及预防措施。

4.1 事故案例一：压力容器破裂事故分析事故原因：设计不合理、材料缺陷、制造工艺不当等。

4.2 事故案例二：压力容器爆炸事故分析事故原因：安全阀故障、操作失误、超压运行等。

4.3 事故案例三：液位计失效事故分析事故原因：液位计损坏、未定期校验、操作人员未及时发现等。

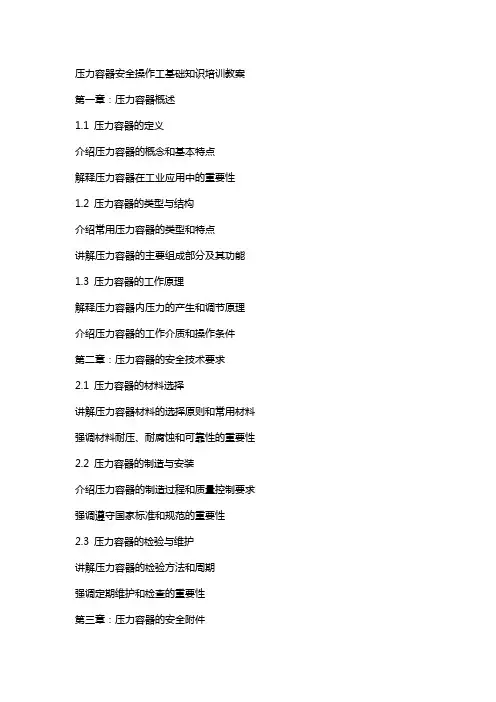

压力容器安全操作工基础知识培训教案第一章：压力容器概述1.1 压力容器的定义介绍压力容器的概念和基本特点解释压力容器在工业应用中的重要性1.2 压力容器的类型与结构介绍常用压力容器的类型和特点讲解压力容器的主要组成部分及其功能1.3 压力容器的工作原理解释压力容器内压力的产生和调节原理介绍压力容器的工作介质和操作条件第二章：压力容器的安全技术要求2.1 压力容器的材料选择讲解压力容器材料的选择原则和常用材料强调材料耐压、耐腐蚀和可靠性的重要性2.2 压力容器的制造与安装介绍压力容器的制造过程和质量控制要求强调遵守国家标准和规范的重要性2.3 压力容器的检验与维护讲解压力容器的检验方法和周期强调定期维护和检查的重要性第三章：压力容器的安全附件3.1 安全阀的使用与维护介绍安全阀的作用和工作原理讲解安全阀的选型、安装和维护要求3.2 爆破片的应用与更换介绍爆破片的作用和特点讲解爆破片的选型、更换和检查方法3.3 其他安全附件的作用与要求介绍压力表、液位计等附件的作用和选用要求强调正确使用和维护这些附件的重要性第四章：压力容器的安全操作规程4.1 操作前的准备工作讲解操作前的检查项目和注意事项强调操作前的准备工作对安全的重要性4.2 操作过程中的安全措施介绍操作过程中的安全要求和操作步骤强调遵守操作规程和注意事项的重要性4.3 操作结束后的检查与处理讲解操作结束后的工作和检查步骤强调操作结束后的清理和设备维护的重要性第五章：压力容器事故预防与处理5.1 常见事故类型及其原因介绍压力容器事故的常见类型和原因强调事故预防和风险控制的重要性5.2 事故应急预案与救援措施讲解事故应急预案的制定和实施介绍事故救援措施和应急处理方法5.3 事故案例分析与总结分析压力容器事故案例，总结事故原因和教训强调事故案例对安全操作的重要启示第六章：压力容器压力测量的准确度与校准6.1 压力测量原理及设备介绍压力测量基本原理，包括压力传感器和压力表的种类与工作原理强调准确度与校准的重要性6.2 压力表的选用与安装讲解如何根据容器特性和工作条件选择合适的压力表介绍压力表的安装方法及其对测量准确度的影响6.3 压力测量设备的校准与维护讲解压力测量设备的校准周期、方法和注意事项强调定期维护和校准对保证测量准确度的必要性第七章：压力容器的温度控制7.1 温度控制原理及设备介绍温度控制的基本原理，包括温度传感器和控制器的种类与工作原理强调温度控制在压力容器安全运行中的重要性7.2 温度控制系统的选用与安装讲解如何根据容器特性和工作条件选择合适的温度控制系统介绍温度控制系统的安装方法及其对温度控制效果的影响7.3 温度控制系统的调试与维护讲解温度控制系统的调试方法及其对控制效果的影响强调定期维护和调试对保证温度控制稳定性的必要性第八章：压力容器泄漏处理与防护8.1 泄漏类型及其原因介绍压力容器泄漏的常见类型和原因强调预防和快速处理泄漏的重要性8.2 泄漏检测方法与设备讲解泄漏检测的基本方法，包括检测设备和仪器的工作原理及应用强调泄漏检测对压力容器安全运行的重要性8.3 泄漏处理与防护措施介绍泄漏处理的方法和步骤，包括临时性和永久性修复措施强调泄漏处理和防护措施的实施对保障人员和设备安全的重要性第九章：压力容器的安全管理与法规9.1 压力容器安全管理制度讲解企业压力容器安全管理制度的建立和实施强调制度对压力容器安全运行的重要性9.2 相关法律法规及标准介绍与压力容器安全操作相关的国家和行业法律法规及标准强调遵守法规和标准对压力容器安全的重要性9.3 安全培训与考核讲解压力容器操作人员的安全培训内容和考核要求强调安全培训对提高操作人员安全意识的重要性第十章：压力容器事故案例分析与总结10.1 事故案例分析分析典型压力容器事故案例，总结事故原因、过程和后果强调事故案例对安全操作的重要启示10.2 事故预防与应对策略讲解事故预防的措施和应对策略，包括事故应急预案的制定和实施强调事故预防意识和应对能力对保障压力容器安全的重要性10.3 事故总结与经验传承总结本课程所涉及的压力容器安全操作知识和技能强调持续学习、总结经验对提高压力容器安全操作水平的重要性重点和难点解析一、压力容器的定义与特点：理解压力容器的概念，以及其在工业应用中的重要性。

一、基本知识1.压力容器是危害到生命安全、危险性较大的特种设备。

我们所要讲的压力容器是指安装在固定位置使用的压力容器。

本讲不涉及到移动式压力容器、气瓶、高压氧舱；锅规适用范围内余热锅炉；非金属材料制造的压力容器；核压力容器等。

2.压力容器范围界定；a.压力容器本体、容器与外部管道或者装置焊接连接第一道环向接头坡口面，螺纹连接第一个螺纹接头端面、法兰连接第一个法兰密封面、专用连接件或管件连接的第一个密封面；压力容器开孔部分的承压盖极其紧固件；非受压元件与压力容器的连接焊缝。

b.安全附件。

包括压力容器上的安全阀、爆破片装置、紧急切断装置、压力表、液位计、测温仪表。

3.压力容器类别划分；a.介质分组：第一组介质，毒性程度为极度危害、高度危害的化学介质、易爆介质、液化气体；第二组介质，除第一组以外的介质。

b.介质危害性，是指压力容器在生产过程中因事故致使介质与人体大量接触，发生爆炸或者因经常泄漏引起职业性慢性危害的严重程度，用介质毒性程度和爆炸危害程度表示。

c.介质毒性危害程度和爆炸危害程度的确定按照HG2066—2000《压力容器中化学介质毒性危害和爆炸危害程度分类》和GB5044—85《职业性接触毒性危害程度分级》决定介质级别。

4.压力容器类别划分；a.基本划分：根据介质特性，设计压力p和容积v确定类别；b.多腔压力容器；c.同腔多种介质压力容器；d.介质含量极小的压力容器；5.压力等级划分。

低压（代号L）：0.1Mpa≤p＜1.6Mpa 中压（代号M）：1.6Mpa≤p＜10.0Mpa高压（代号H）：10.0Mpa ≤p＜100.0Mpa 超高压（代号U）：p≥100.0Mpa 但我们所讲的压力容器是设计压力不大于35.0Mpa的压力容器。

6.压力容器品种划分；按照在生产工艺过程中的作用原理，划分为反应压力容器、换热压力容器、分离压力容器、储运压力容器。

a.反应压力容器（代号R)，主要是用于完成介质的物理、化学反应的压力容器，例如各种反应器、反应釜、聚合釜、合成塔、变换炉、煤气发生炉等；b.换热压力容器(代号E），主要是用于完成介质的热量交换的压力容器，例如各种热交换器、冷却器、冷凝器、蒸发器等；c.分离压力容器(代号S），主要是用于完成介质的流体压力平衡缓冲和气体净化分离的压力容器，例如各种分离器、过滤器、集油器、洗涤器、吸收塔、铜洗塔、干燥塔、汽提塔、分汽缸、除氧器等；d.储运压力容器（代号C球罐代号B）主要是用于储存或者盛装气体、液体、液化气体等介质的压力容器，例如各种形式的储罐。

目录第一章压力容器基础知识21.1.压力容器的工作特性21.1.1................................................................................................ 压力容器的特点21.1.2.压力容器的参数31.2.压力容器的分类41.2.1.按压力等级划分41.2.2.按在生产中的作划分41.2.3.按安装方式划分51.2.4.按制造许可划分51.2.5.按安全技术管理（基于危险性）划分6第二章压力容器安全技术82.1.压力容器安全管理82.1.1.使用许可厂家的合格产品82.1.2.登记建档82.1.3.专责管理82.1.4.建立制度92.1.5.持证上岗92.1.6.定期检验92.2.压力容器安全附件级仪表92.2.1.压力容器安全附件92.2.2.安全附件装设要求112.2.3.压力容器仪表132.3.压力容器使用安全技术132.3.1.压力容器的安全操作132.3.2.压力容器的维护保养15第一章压力容器基础知识压力容器一般泛指在工业生产中盛装用于完成反应、传质、传热、分离和储存等生产工艺过程的气体或液体，并能承载一定压力的密闭设备。

它被广泛用于石油、化工、能源、冶金、机械、轻纺、医药、国防等工业领域。

1.1.压力容器的工作特性1.1.1.压力容器的特点（一）结构特点压力容器一般由筒体、封头、法兰、密封原件、开孔与接管（人孔、手孔视镜孔、物料进出口接管）、附件（液位计、流量计、测温管、安全阀等）和支座等组成。

（二）固定是压力容器的特点1．具有爆炸的危险性。

2．介质种类繁多，千差万别。

易燃易爆介质一旦泄露，可引起爆燃。

有毒介质泄露，能引起中毒。

一些腐蚀性强的介质，会使容器很快发生腐蚀失效。

3．不同容器的工作条件差别很大。

有的容器承受高温高压；有的容器在低温低压环境下工作；有的容器投入使用后要求连续运行。

锅炉压力容器安全操作工换证培训讲义大家好！很荣幸能给你们换证培训讲课。

说到锅炉、压力容器和压力管道的操作，操作工都是师傅了，为什么还要换证培训呢，目的是要保证作业人员具备必要的锅炉压力容器安全作业知识、作业技能，及时进行知识更新，确保作业人员掌握操作规程及事故应急措施，按章作业。

另一层意义是对有关特种设备的现行的法律法规有所了解，以便我们在工作中遵纪守法，安全操作，更好地珍惜自己生命，保护好国家财产免受损失。

因此，换证学习很有必要，希望大家认真学习，顺利考试过关。

主要讲课内容为两部分：一、法律法规学习重点是1、《特种设备安全监察条例》（国务院（2009）第549号令）2、《固定式压力容器安全技术监察规程》（TSG R0004-2009）3、《压力管道安全技术监察规程》（TSG D0001-2009）4、《蒸汽锅炉安全监察规程》（1996版）第一节、《特种设备安全监察条例》（国务院（2009）第549号令）第一章：总则（了解第1、3、5、8、9条，重点第2条，特种设备定义。

）第二章：特种设备的生产（了解第10、14、17、20条）第三章：特种设备的使用（全章均为重点）第四章：检验检测（了解第43、44条）第五章：监督检查（略）第六章：事故预防和调查处理（了解第61~66条）第七章：法律责任（了解）第八章：附则（重点第99条）第二节、《固定式压力容器安全技术监察规程》（TSG R0004-2009）1：总则（了解1.3；1.4；1.5；1.6）2：材料（了解2.1通用要求）3：设计（了解3.1~3.3）4：制造（了解4.1.4；4.1.5）5：安装、改造与维修（了解）6：使用管理（重点）7：定期检验（重点7.3~7.5，其余了解）8：安全附件（了解）附件A （重点）第三节、《压力管道安全技术监察规程》（TSG D0001-2009）第四章：安装（了解第一、三、五节）第五章：使用、改造、维修（重点了解）第六章：定期检验（了解）附件A（了解）第四节、《蒸汽锅炉安全监察规程》（1996版）第九章：使用管理第十章：检验二、压力容器安全操作及维护保养第一节压力容器运行中常见事故的原因及事故举例近年来，在压力容器所发生的事故中除少数是因为结构设计不合理，用材不当，制造质量低劣以外，大部分事故均是由于使用管理不善，劳动纪律松弛，违章操作，未进行定期检验和操作人员技术水平低等原因造成的。
