PHC管桩施工记录表

A.0.6
旁站记录表（P H C管桩沉桩）
工程名称：江阴澄堡二期编号：A.0.6－
第五版表江苏省住房和城乡建设厅监制
填表须知
1、桩身垂直度偏差不大于0.5%，且不大于140mm，用两个垂直方向经纬仪
测量。

2、NKBZ工程桩桩型为NKBZ-AB450(250)-14，14；设计桩顶标高为-10.150、
-9.750、-9.950、-12.350，设计桩长为28m，具体桩顶标高按照设计图纸填写。

3、NKBZ静载验收桩桩型为NKBZ-AB450(250)-8，14，14；设计桩顶标高为
-2.150，设计桩长为36m。

4、实际桩顶标高采用水准仪测量，允许偏差为±50mm；不定期对水准仪视线相对标高及送桩器上的标高线进行复核。

5、焊接冷却时间，手工电弧焊≥10min，二氧化碳气体保护焊≥5min;
6、焊缝应饱满连续，内层焊渣清理干净后方可施焊外一层；上下端板转角
处坡口焊应分三层满焊。

7、接桩桩头防腐处理为涂刷防腐蚀耐磨涂层。

8、对旁站过程中发现的问题，旁站监理人员应提出处理意见要求施工单位
整改，并对整改结果进行复查。

9、每日旁站结束后，旁站监理人员应及时签字，并在桩位布置图上作出标
识。

预制桩管桩施工记录(锤击)验收记录昆山市建设工程质量监督站监制ZJ2.5注：桩下沉每米锤击数指桩穿过淤泥后记录锤击数。

监理工程师（建设单位项目负责人）：质检员:昆山市建设工程质量监督站监制某某工程塔吊---1设计桩长：13m接头处理：焊接锤重量：6.3T落距：2.5m序号施工日期桩位编号PHC-400(95)AB-C80桩底标高桩顶标高最后3阵最后30cm锤击数备注每节桩下沉总锤击数（每阵十击）第节第二节第三节贯入度桩长（m）锤击数桩长（m）锤击数桩长（m）锤击数32112314.18113m45-19.60-6.902435313442213m46-19.60-6.902435313443313m43-19.60-6.902435313444413m44-19.60-6.90233330334昆山市建设工程质量监督站监制ZJ2.5注：桩下沉每米锤击数指桩穿过淤泥后记录锤击数。

监理工程师（建设单位项目负责人）：质检员:昆山市建设工程质量监督站监制昆山市建设工程质量监督站监制ZJ2.5注：桩下沉每米锤击数指桩穿过淤泥后记录锤击数。

监理工程师（建设单位项目负责人）：质检员:昆山市建设工程质量监督站监制某某工程塔吊--2设计桩长：25m接头处理：焊接锤重量：6.3T落距：2.5m序号施工日期桩位编号PHC-400(95)AB-C80桩底标高桩顶标高最后3阵最后30cm锤击数备注每节桩下沉总锤击数（每阵十击）第节第二节第三节贯入度桩长（m）锤击数桩长（m）锤击数桩长（m）锤击数32112314.2018m228m2210m45-32.90-6.90243531344228m228m1910m46-32.90-6.90243531344338m228m2310m43-32.90-6.90243531344448m198m2510m44-32.90-6.90233330334昆山市建设工程质量监督站监制ZJ2.5注：桩下沉每米锤击数指桩穿过淤泥后记录锤击数。

昆山市建设工程质量监督站监制ZJ2.5 预制桩、管桩施工记录（锤击）验收记录工程名称：XX工程塔吊---1设计桩长：13m 接头处理：焊接锤重量：6.3T 落距：2.5m序号施工日期桩位编号PHC-400(95)AB-C80桩底标高桩顶标高最后3阵（每阵十击）贯入度最后30cm锤击数备注每节桩下沉总锤击数第一节第二节第三节桩长（m)锤击数桩长（m)锤击数桩长（m)锤击数3 2 1 1 2 31 4.18 1 13m 45 -19.60 -6.90 24 35 31 3 4 42 2 13m 46 -19.60 -6.90 24 35 3134 43 3 13m 43 -19.60 -6.90 24 35 31 3 4 44 4 13m 44 -19.60 -6.90 23 33 30 3 3 4注：桩下沉每米锤击数指桩穿过淤泥后记录锤击数。

监理工程师（建设单位项目负责人）：质检员：昆山市建设工程质量监督站监制昆山市建设工程质量监督站监制ZJ2.5 预制桩、管桩施工记录（锤击）验收记录工程名称：XX工程塔吊--2设计桩长：25m 接头处理：焊接锤重量：6.3T 落距：2.5m序号施工日期桩位编号PHC-400(95)AB-C80桩底标高桩顶标高最后3阵（每阵十击）贯入度最后30cm锤击数备注每节桩下沉总锤击数第一节第二节第三节桩长（m)锤击数桩长（m)锤击数桩长（m)锤击数3 2 1 1 2 31 4.20 1 8m 22 8m 22 10m 45 -32.90 -6.90 24 35 3134 42 2 8m 22 8m 19 10m 46 -32.90 -6.90 24 35 3134 43 3 8m 22 8m 23 10m 43 -32.90 -6.90 24 35 31 3 4 44 4 8m 19 8m 25 10m 44 -32.90 -6.90 23 33 30 3 3 4注：桩下沉每米锤击数指桩穿过淤泥后记录锤击数。

兴建单位:湖北独山建筑工程有限责任公司.工程名称：村民还建住宅小区4号楼.接桩形式： 第1页压桩施工单位：湖北毅力机械有限公司. 桩型及规格：￠300*70.A 送人自然地面以下：： 共3页监理工程师：技术负责人：施工员：记录员：年 月 日兴建单位:湖北独山建筑工程有限责任公司.工程名称:村民还建住宅小区4号楼接桩形式 ： 第2页压桩施工单位：湖北毅力机械有限公司. 桩型及规格：￠300*70.A 送人自然地面以下：： 共3页监理工程师：技术负责人：施工员：记录员：年 月 日兴建单位:湖北独山建筑工程有限责任公司.工程名称:村民还建住宅小区4号楼.接桩形式： 第3页压桩施工单位：湖北毅力机械有限公司. 桩型及规格：￠300*70.A. 送人自然地面以下： 共3页监理工程师：技术负责人：施工员：记录员年 月 日兴建单位:湖北独山建筑工程有限责任公司.工程名称:村民还建住宅小区4号楼.接桩形式: 第 页压桩施工单位：湖北毅力机械有限公司. 桩型及规格:￠300*70.A. 送人自然地面以下： 共 页监理工程师：技术负责人：施工员：记录员年 月 日静压预制桩压桩施工记录兴建单位:湖北独山建筑工程有限责任公司.工程名称:村民还建住宅小区4号楼.接桩形式： 第 页压桩施工单位：湖北毅力机械有限公司. 桩型及规格：￠300*70.A. 送人自然地面以下： 共 页监理工程师：技术负责人：施工员：记录员年 月 日静压预制桩压桩施工记录兴建单位:湖北独山建筑工程有限责任公司.工程名称:村民还建住宅小区4号楼.接桩形式: 第 页压桩施工单位：湖北毅力机械有限公司. 桩型及规格:￠300*70.A. 送人自然地面以下： 共 页静压预制桩压桩施工记录兴建单位:湖北独山建筑工程有限责任公司.工程名称:村民还建住宅小区4号楼.接桩形式: 第 页压桩施工单位：湖北毅力机械有限公司. 桩型及规格:￠300*70.A. 送人自然地面以下： 共 页。

钢筋混凝土离心管桩（PHC）接桩外观检查记录工程名称：上海大众汽车二厂扩建项目能源中心、废水处理站、110KV变电所土建安装工程桩机型号：DBYZY—900T焊丝型号、规格：JQ-MG50-6、直径1.2mm桩规格：PHC-AB-500(125)-36、35m施工班组：1#机焊工姓名：王瑞金、王瑞章质量员：工地负责人：施工班组长：1、预埋铁件表面应保持清洁。

2、上下节桩间隙应用铁片填实焊牢。

3、焊接时应采取措施，减少变形，焊接应连续饱满。

4、上下节桩的中心线偏差不得大于10mm，节点弯曲矢高不得大于1‰，桩长且不大于20mm。

5、此表一式四份。

钢筋混凝土离心管桩（PHC）接桩外观检查记录工程名称：上海大众汽车二厂扩建项目能源中心、废水处理站、110KV变电所土建安装工程桩机型号：DBYZY—900T焊丝型号、规格：JQ-MG50-6、直径1.2mm桩规格：PHC-AB-500(125)-36、35m施工班组：1#机焊工姓名：王瑞金、王瑞章质量员：工地负责人：施工班组长：1、预埋铁件表面应保持清洁。

2、上下节桩间隙应用铁片填实焊牢。

3、焊接时应采取措施，减少变形，焊接应连续饱满。

4、上下节桩的中心线偏差不得大于10mm，节点弯曲矢高不得大于1‰，桩长且不大于20mm。

5、此表一式四份。

钢筋混凝土离心管桩（PHC）接桩外观检查记录工程名称：上海大众汽车二厂扩建项目能源中心、废水处理站、110KV变电所土建安装工程桩机型号：DBYZY—900T焊丝型号、规格：JQ-MG50-6、直径1.2mm桩规格：PHC-AB-500(125)-36、35m施工班组：1#机焊工姓名：王瑞金、王瑞章质量员：工地负责人：施工班组长：1、预埋铁件表面应保持清洁。

2、上下节桩间隙应用铁片填实焊牢。

3、焊接时应采取措施，减少变形，焊接应连续饱满。

4、上下节桩的中心线偏差不得大于10mm，节点弯曲矢高不得大于1‰，桩长且不大于20mm。

PHC1000打入桩施工技术交底书(二级)编号：LYZQ-4- -测量员 2 负责施工测量和放样技术员 1 现场工艺控制、质量控制、填写施工记录；班长 1 负责全面施工质量和安全；技术 1 负责施工、技术、质量、填写施工记录；桩机驾驶员 2 负责操作打桩机；起重工 3 负责管桩起吊作业；测量工 3 负责测量放样；电焊工 3 主要负责接桩工序；电工 1 负责电源、电路、工地照明及电气故障排除；钳工 1 负责维修保养机具设备。

普工 2 负责一般辅助作业合计222、管桩的装卸及堆放管桩卸车时起吊必须作到平稳，避免碰撞，PHC桩管节水平吊运或装卸采用两端钩吊法，吊扣的水平夹角不宜小于60°，且必须符合设计要求。

喂桩时如用桩架起吊PHC管桩时，吊扣必须多绕一道，如用吊车起吊管节必须用双扣，保证桩起吊后与地面保持垂直。

一个吊点吊桩时，吊点应设在距桩上端0.3倍桩长处，在起吊过程应用钢丝绳捆绑并控制桩的下端。

堆存场地坚实、平整，不受水淹。

堆存高度应视地基承载能力、堆垛的稳定性确定堆放层数为3层。

堆放时应采取措施，防止滚、滑动。

桩间用木方或砂袋垫空，以方便捆桩，垫木或砂袋的位置按标准图集中的规定选择2点支撑，垫木或砂袋的具体位置如下图所示。

3、管桩的施工原地面处理桩起吊就位测量放样桩机就位打入第一节桩桩的校正桩的接头处理打入下一节桩沉桩至设计深度桩机移位3.1.1根据布设好的测量基点进行桩位的测量放样，每个桩位均用小木桩或。

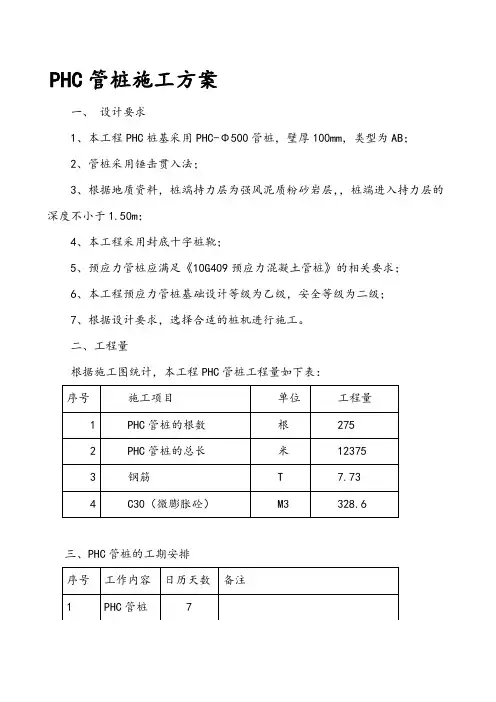

PHC管桩施工方案一、设计要求1、本工程PHC桩基采用PHC-Φ500管桩，壁厚100mm，类型为AB；2、管桩采用锤击贯入法；3、根据地质资料，桩端持力层为强风泥质粉砂岩层，，桩端进入持力层的深度不小于1.50m；4、本工程采用封底十字桩靴；5、预应力管桩应满足《10G409预应力混凝土管桩》的相关要求；6、本工程预应力管桩基础设计等级为乙级，安全等级为二级；7、根据设计要求，选择合适的桩机进行施工。

二、工程量根据施工图统计，本工程PHC管桩工程量如下表：三、PHC管桩的工期安排四、施工方案1、施工要求（1）、宜在正式开工前按不小于1%工程桩数量且不少于3根进行试打桩，通过试打桩取得正式施打所需要的有关控制数据，尤其是需要送桩的贯入度控制值；（2）、第一节管桩起吊就位插入地面时的垂直度偏差不得大于0.5%，并宜用长条水准尺或其他测量仪器校正，必要时，宜拔出重插；（3）、管桩施打过程中，桩锤、桩帽和桩身的中心线应重合。

当桩身倾斜超过0.8%时，应找出原因并设法纠正，当桩尖进入硬土层后，严禁用移动桩架强行回扳的方法纠偏；（4）、在较厚的粘土、粉质粘土层中施打管桩，不宜采用大流水打桩施工法，宜将每根桩一次性打到底，尽量减少中间休歇时间，且尽可能避免在接近设计深度时进行接桩；（5）、桩数多于30根的群桩基础应从中心位置向外施打，承台边缘的桩宜待承台内其他桩打完并重新测定桩位后再插桩施打；（6）、打桩时应由专职记录员及时准确地填定管桩施工记录表；（7）、遇下列情况之一应暂停打桩，并及时与设计、监理等有关人员研究处理：贯入度突变；头混凝土剥落、破碎；桩身突然倾斜、跑位；地面明显隆起、邻桩上浮或位移过大；总锤击数超过《10G409》规定值；桩身回弹曲线不规则。

（8）、送桩应符合下列规定：①、送桩深度不宜大于2.0m；②、当桩顶打至接近地面需要送时，应测出桩的垂直度并检查桩顶质量，合格后立即送桩；③、送桩的最后控制贯入度应参考同一条件的桩不送桩时的最后贯和度予以减少；（9）、打桩的最后贯入度应在下列条件下测量：桩头完好无损、柴油锤跳动正常，桩锤、桩帽、送桩器及桩身中心线重合，桩帽衬垫厚度等正常，打桩结束前立即测定。

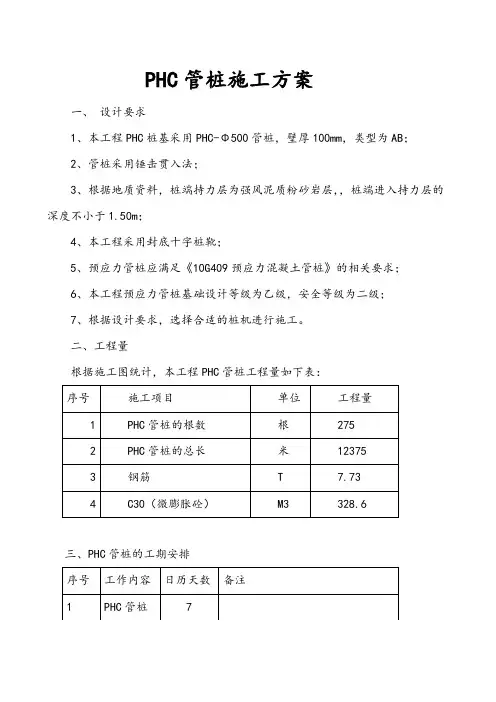

PHC管桩施工方案一、设计要求1、本工程PHC桩基采用PHC-Φ500管桩，壁厚100mm，类型为AB；2、管桩采用锤击贯入法；3、根据地质资料，桩端持力层为强风泥质粉砂岩层，，桩端进入持力层的深度不小于1.50m；三、PHC管桩的工期安排四、施工方案1、施工要求（1）、宜在正式开工前按不小于1%工程桩数量且不少于3根进行试打桩，通过试打桩取得正式施打所需要的有关控制数据，尤其是需要送桩的贯入度控制值；（2）、第一节管桩起吊就位插入地面时的垂直度偏差不得大于0.5%，并宜用长条水准尺或其他测量仪器校正，必要时，宜拔出重插；（3）超过0.8%（4）（7）、遇下列情况之一应暂停打桩，并及时与设计、监理等有关人员研究处理：贯入度突变；头混凝土剥落、破碎；桩身突然倾斜、跑位；地面明显隆起、邻桩上浮或位移过大；总锤击数超过《10G409》规定值；桩身回弹曲线不规则。

（8）、送桩应符合下列规定：①、送桩深度不宜大于2.0m；②、当桩顶打至接近地面需要送时，应测出桩的垂直度并检查桩顶质量，合格后立即送桩；③、送桩的最后控制贯入度应参考同一条件的桩不送桩时的最后贯和度予以减少；（9）、打桩的最后贯入度应在下列条件下测量：桩头完好无损、柴油锤跳动正常，桩锤、桩帽、送桩器及桩身中心线重合，桩帽衬垫厚度等正常，打桩结束前立即测定。

2、施工准备（1）测量放线（2工程现场主要需准备以下测量仪器设备：全站仪（测量精度不低于6″，测距精度不低于5mm+5PPm.D）、经纬仪（不低于J6）、水准仪（不低于S3）、钢尺、塔尺以及其他测量必备的器具。

其中全站仪、经纬仪、水准仪、钢尺需要经有资质的计量检测机构检定合格。

②控制网测设工程的平面控制方式采用符合导线法，高程控制采用符合水准测量方式。

a、选点、埋石：加密点设置在距沟槽边20m左右，点位要通视良好，控制点应埋设砼桩或现浇砼，中心埋设φ6钢筋头作为中心点（钢筋中设十字中心线）。
