常用的工业相机镜头接口

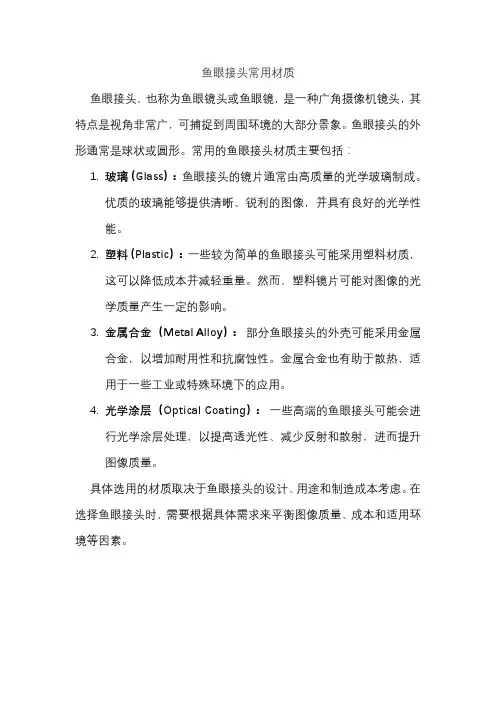

鱼眼接头常用材质
鱼眼接头，也称为鱼眼镜头或鱼眼镜，是一种广角摄像机镜头，其特点是视角非常广，可捕捉到周围环境的大部分景象。

鱼眼接头的外形通常是球状或圆形。

常用的鱼眼接头材质主要包括：
1.玻璃（Glass）：鱼眼接头的镜片通常由高质量的光学玻璃制成。

优质的玻璃能够提供清晰、锐利的图像，并具有良好的光学性
能。

2.塑料（Plastic）：一些较为简单的鱼眼接头可能采用塑料材质，
这可以降低成本并减轻重量。

然而，塑料镜片可能对图像的光
学质量产生一定的影响。

3.金属合金（Metal Alloy）：部分鱼眼接头的外壳可能采用金属
合金，以增加耐用性和抗腐蚀性。

金属合金也有助于散热，适
用于一些工业或特殊环境下的应用。

4.光学涂层（Optical Coating）：一些高端的鱼眼接头可能会进
行光学涂层处理，以提高透光性、减少反射和散射，进而提升
图像质量。

具体选用的材质取决于鱼眼接头的设计、用途和制造成本考虑。

在选择鱼眼接头时，需要根据具体需求来平衡图像质量、成本和适用环境等因素。

工业相机与计算机连接方法在工业相机与计算机连接的过程中，有多种方法可供选择，如通过接口线缆、网络连接和无线传输等方式。

下面将对常用的连接方法进行详细介绍。

1.接口线缆连接：接口线缆连接是最常见、最直接的工业相机与计算机连接方式之一、常用的接口包括USB、GigE Vision、Camera Link和CoaXPress等。

这些接口都具有高速传输的特点，能够保证图像数据的实时传输。

USB接口是最常用的接口之一，具有简单、易用的特点，适用于小型工业相机。

用户只需将工业相机通过USB线缆与计算机连接，即可实现图像数据的传输。

GigE Vision接口是一种基于以太网的标准接口，具有高速传输、灵活性和易扩展性等优点。

通过使用GigE Vision接口，用户可以将多个工业相机通过交换机等网络设备连接到计算机，实现同时采集多路图像数据的功能。

Camera Link接口是高速数据传输的接口之一，能够支持更高的带宽和更长的传输距离。

通过Camera Link接口，工业相机可以直接连接到计算机的帧抓取卡上，实现高速图像数据的传输和处理。

CoaXPress接口是一种基于同轴电缆传输的接口，具有高速数据传输和长传输距离的特点。

通过CoaXPress接口，工业相机可以将图像数据发送到计算机的帧抓取卡上，实现图像的实时传输和处理。

2.网络连接：有线网络连接是最常用的网络连接方式之一，通过使用以太网等有线网络设备，用户可以将工业相机通过网络连接到计算机。

这种连接方式适用于需要大范围的图像传输和处理的应用。

无线网络连接是一种更加灵活、方便的连接方式，适用于需要移动或难以布线的工业相机应用。

通过使用无线网络连接设备，用户可以将工业相机无线连接到计算机，实现图像数据的实时传输和处理。

3.无线传输：无线LAN是一种常用的无线传输技术，通过使用无线网卡等设备，用户可以将工业相机通过无线LAN连接到计算机。

这种连接方式适用于需要移动或难以布线的应用。

千兆网工业相机技术之Gigabit Ethernet (GigE)接口介绍关键词：GIge接口介绍,GIGE技术
GigE 接口是工业应用所新开发的一种图像接口技术，以Gigabit Ethernet 协议为标准，主要用做高速、大数据量的图像传输，远距离图像传输及降低远距离传输时电缆线的成本。

可通过一台控制单元对多台千兆网工业相机进行图像采集，目前千兆网工业相机已逐步代替其他接口成为主流，MV-EM\VE系列产品是基于该接口研发生产的中高端千兆网工业相机。

1、全球标准
在全球网络连接中占97%
2、独立全双工连接
连接之间无带宽共享，这不是第一流的链路
通过电缆或者光纤实现双向连续数据传输
3、较高的可扩展性
10/100 Mb/s, 1 Gb/s (GigE), 10 Gb/s (10GigE)
3、高级的QoS特性
适合对延时要求较高的传输（语音，视频）
核心协议可以扩展来支持高性能应用
4、高可靠性
错误控制和包重发能力。

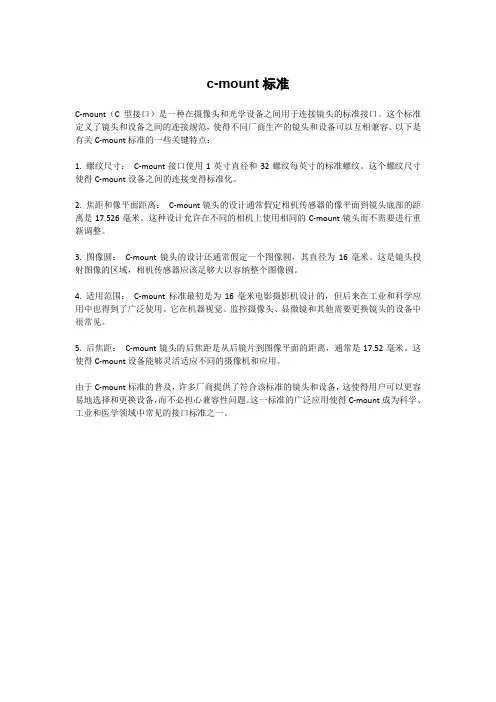

c-mount标准
C-mount（C型接口）是一种在摄像头和光学设备之间用于连接镜头的标准接口。

这个标准定义了镜头和设备之间的连接规范，使得不同厂商生产的镜头和设备可以互相兼容。

以下是有关C-mount标准的一些关键特点：
1. 螺纹尺寸：C-mount接口使用1英寸直径和32螺纹每英寸的标准螺纹。

这个螺纹尺寸使得C-mount设备之间的连接变得标准化。

2. 焦距和像平面距离：C-mount镜头的设计通常假定相机传感器的像平面到镜头底部的距离是17.526毫米。

这种设计允许在不同的相机上使用相同的C-mount镜头而不需要进行重新调整。

3. 图像圆：C-mount镜头的设计还通常假定一个图像圆，其直径为16毫米。

这是镜头投射图像的区域，相机传感器应该足够大以容纳整个图像圆。

4. 适用范围：C-mount标准最初是为16毫米电影摄影机设计的，但后来在工业和科学应用中也得到了广泛使用。

它在机器视觉、监控摄像头、显微镜和其他需要更换镜头的设备中很常见。

5. 后焦距：C-mount镜头的后焦距是从后镜片到图像平面的距离，通常是17.52毫米。

这使得C-mount设备能够灵活适应不同的摄像机和应用。

由于C-mount标准的普及，许多厂商提供了符合该标准的镜头和设备，这使得用户可以更容易地选择和更换设备，而不必担心兼容性问题。

这一标准的广泛应用使得C-mount成为科学、工业和医学领域中常见的接口标准之一。

目前最常见的工业相机接口，有usb、1394（即火线）、gige、bnc、cameralink等。

USB:数字相机，直接输出数字图像信号。

usb全称是universalserialbus（通用串行总线）。

针对工业应用来说，usb接口的相机不是最佳选择。

主要原因是：没有工业图像传输标准；丢包率严重；传输距离短不易在工业现场布线；稳定性不好。

虽然usb接口的相机不适合于工业检测，但是由于usb接口相机使用方便，接口广泛。

在很多民用设备上的使用还是非常广泛的。

千兆以太网：千兆以太网技术作为最新的高速以太网技术，给用户带来了提高核心网络效率的有效解决方案，这种解决方案的最大优点是继承了传统以太技术价格便宜的特点。

标准cameralink接口Cameralink是一种数字接口标准，用于连接工业相机和数字信号处理器。

它提供了一种高速、可靠的方式来传输图像数据，适用于工业自动化、机器视觉和医疗成像等领域。

本文将介绍标准cameralink接口的基本原理、特点和应用。

1. 基本原理。

标准cameralink接口基于同步传输技术，采用了基于像素的并行数据传输方式。

它使用了三种不同的信号线，基础相机线、中继相机线和扩展相机线。

基础相机线用于传输图像数据、触发信号和相机控制信号，中继相机线用于传输额外的图像数据，扩展相机线用于传输高速图像数据。

通过这些信号线的组合，cameralink接口可以实现高速、稳定的图像数据传输。

2. 特点。

标准cameralink接口具有以下特点：高速传输，cameralink接口支持高达850MB/s的数据传输速率，能够满足工业相机对于高速图像采集的需求。

灵活性，cameralink接口可以支持不同分辨率、不同帧率的图像传输，适用于各种不同的应用场景。

可靠性，cameralink接口采用了差分信号传输技术，具有抗干扰能力强、传输稳定可靠的特点。

易于集成，cameralink接口标准化，各种厂家生产的工业相机和数字信号处理器都可以实现互操作性，方便用户进行系统集成。

3. 应用。

标准cameralink接口广泛应用于工业自动化、机器视觉和医疗成像等领域。

在工业自动化领域，cameralink接口可以实现高速、精准的图像采集和处理，用于产品质量检测、物体识别和测量等应用。

在机器视觉领域，cameralink接口可以实现高分辨率、高帧率的图像传输，用于无人驾驶、智能监控等应用。

在医疗成像领域，cameralink接口可以实现高清晰度、高对比度的图像传输，用于医学诊断、手术导航等应用。

总结。

标准cameralink接口是一种高速、可靠的数字接口标准，适用于工业相机和数字信号处理器之间的图像数据传输。

工业镜头基础知识整理1.为什么需要镜头？镜头等同于针孔成像中针孔的作用，所不同的是，一方面镜头的透光孔径比针孔大很多倍，能在同等时间内接纳更多的光线，使相机能在很短时间内（毫秒到秒级）获得适当的曝光；另一方面，镜头能够聚集光束，可以在相机胶片上产生比针孔成像效果更为清晰的影像；2.镜头的组成机器视觉常用定焦镜头，并且都是手动调整光圈，一般不允许自动调整光圈，镜头上有调焦和调光圈两个环，为了防止误碰动，工业镜头的两个环都有锁定螺丝。

注意调焦环不是用来调整焦距，而是调整像距，保证清晰图像落在焦平面上3.工业镜头的接口物镜的接口有三种国际标准：F接口、C接口和CS接口。

F接口是通用型接口，一般适用于焦距大于25mm的镜头，当物镜的焦距小于25mm时，物镜的尺寸不大，一般采用C 型或CS型接口。

C和CS型接口的区别：C与CS型接口的区别在于镜头与相机接触面（基准面）至相机焦平面（摄像机CCD光电感应器所处位置）的距离，即法兰距不同，C型接口法兰距为17,562mm，CS型接口法兰距为12.5mm。

C型接口镜头与CS型相机之间增加一个5mm的C/CS转接环可以配合使用，CS型接口与C型接口相机无法配合使用。

4.工业镜头的基本参数视场：Field of View，即FOV，也叫视野范围，指可以观测到的物体的可视范围。

工作距离：Working Distance，即WD，指从镜头前部到受检物体表面的距离，在该距离下镜头可以清晰成像。

分辨率：Resolution，指镜头可清晰分辨被拍摄物体细节的能力，在像平面1mm内可以分辨开的黑白相间的线条对数，分辨率的单位是“线对/毫米”（lp/mm）。

一般说的百万象素级的镜头,分辨率为100线对/mm。

景深：Depth of View，在景物空间中，位于调焦平面前后一定距离内还能够清晰成像的纵深距离，也就是在实际像平面上获得相对清晰影像的景物精简深度范围。

焦距：Focal Length，焦距是从镜头的中心点到焦平面上所形成的清晰影像之间的距离，焦距数值小，视角大，所观察到的范围也大，但距离远的物体成像不是很清晰，焦距数值大，视角小，观察范围小，但距离较远的物体也可以清晰成像，有定焦和变焦两种镜头型号。

工业相机的分类
工业相机是用于工业生产领域的一种特殊相机，它主要用于实时监控、检测和分析生产现场的图像信息。

根据不同的应用需求和功能特点，工业相机可以分为以下几类：
1. 标准工业相机：这种相机通常使用标准接口（如GigE、USB、CameraLink等）进行图像传输，可以满足大多数工业应用的图像采集需求。

它的特点是价格实惠、易于操作和维护，广泛应用于自动化生产线、机器视觉、医疗诊断等领域。

2. 高速工业相机：这种相机通常采用高速接口（如CoaXPress、10GigE等）进行图像传输，可以实现高速、高分辨率的图像采集，适用于快速运动的目标跟踪、高速拍摄和快速检测等领域。

3. 光学工业相机：这种相机通常采用特殊的光学镜头和滤光片，可以实现高精度的图像测量和形态分析。

它的应用领域包括机器视觉、计算机辅助设计、三维重建等。

4. 热像工业相机：这种相机可以测量目标表面的温度分布，适用于工业生产中的红外检测、温度监测、火灾预警等领域。

5. 特殊工业相机：这种相机应用范围较广，涵盖了多种特殊应用，如高精度测量、超大视场拍摄、特殊光源照明等。

综上所述，工业相机的分类主要根据应用需求和功能特点来区分，用户在选择工业相机时需要根据自己的实际需求来进行选择。
