高压配电系统

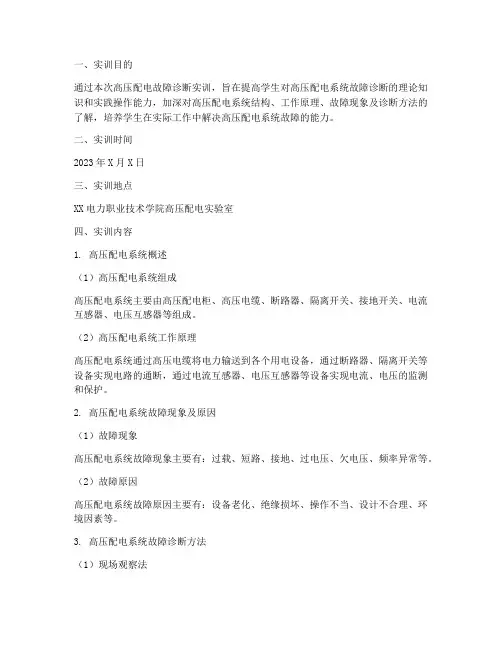

一、实训目的通过本次高压配电故障诊断实训，旨在提高学生对高压配电系统故障诊断的理论知识和实践操作能力，加深对高压配电系统结构、工作原理、故障现象及诊断方法的了解，培养学生在实际工作中解决高压配电系统故障的能力。

二、实训时间2023年X月X日三、实训地点XX电力职业技术学院高压配电实验室四、实训内容1. 高压配电系统概述（1）高压配电系统组成高压配电系统主要由高压配电柜、高压电缆、断路器、隔离开关、接地开关、电流互感器、电压互感器等组成。

（2）高压配电系统工作原理高压配电系统通过高压电缆将电力输送到各个用电设备，通过断路器、隔离开关等设备实现电路的通断，通过电流互感器、电压互感器等设备实现电流、电压的监测和保护。

2. 高压配电系统故障现象及原因（1）故障现象高压配电系统故障现象主要有：过载、短路、接地、过电压、欠电压、频率异常等。

（2）故障原因高压配电系统故障原因主要有：设备老化、绝缘损坏、操作不当、设计不合理、环境因素等。

3. 高压配电系统故障诊断方法（1）现场观察法通过对高压配电系统的外观、设备运行状态进行观察，初步判断故障原因。

（2）仪表测量法利用电流表、电压表、绝缘电阻表等仪表，对高压配电系统的电流、电压、绝缘电阻等参数进行测量，判断故障原因。

（3）故障现象分析法根据高压配电系统故障现象，分析故障原因，找出故障点。

（4）故障树分析法通过分析高压配电系统的故障现象，构建故障树，找出故障原因。

4. 实训过程（1）现场观察实训过程中，对高压配电系统进行现场观察，了解设备运行状态，初步判断故障现象。

（2）仪表测量利用电流表、电压表、绝缘电阻表等仪表，对高压配电系统的电流、电压、绝缘电阻等参数进行测量，判断故障原因。

（3）故障现象分析根据高压配电系统故障现象，分析故障原因，找出故障点。

（4）故障树分析构建故障树，找出故障原因。

5. 实训结果通过本次实训，掌握了高压配电系统故障诊断的理论知识和实践操作能力，能够对高压配电系统故障进行初步判断和诊断。

电动汽车高压配电系统的工作原理
1电动汽车高压配电系统
电动汽车高压配电系统是提供电动汽车能量供给的重要组成部分，具有自动调节电源系统、减少电池维护频率、缩短电池充电、延长电池寿命他们的特pub。

高压配电系统是电动汽车驱动电源，用来替代发动机驱动汽车，减少汽车污染物排放，改变传统汽车驱动方式。

2工作原理
电动汽车高压配电系统的工作原理是将电池低压的电能通过变压器变为高压，在高压系统中完成电源供应。

首先，发动机将汽车发动机的动能转变为电源，再将其经过变换变压器变换为高压输出，最后由电路控制系统将其输出到电动汽车电磁系统上，从而完成电动汽车的驱动。

其次，高压配电系统还具备自动调节电源系统的功能，它可以根据汽车行使条件和电池电压变化，针对系统总电流进行调节，以保持电动汽车的发动机的运行平稳性。

并且它可以很好的减少电池的维护频率，通过实时监控电池的充电情况，实现缩短电池充电、延长电池寿命，减少电动汽车运行过程中的维护损耗。

最后，高压配电系统还可以调节加速度、节省能量、降低汽车噪声、缩短行驶时间并减少汽车行驶过程中对道路产生的不良影响，从而实现零排放、零污染的电动汽车行驶。

3总结
综上，电动汽车高压配电系统的主要功能是将低压的电力变换为高压的电力，完成电源的配电，以实现汽车的电动化，并自动调节电源系统，减少电池的维护频率，缩短充电、延长电池的寿命，并实现节能减排，改善汽车行驶的安全性和舒适性，从而节约资源、环保绿色出行。

高压配电系统1.系统定义及组成高压交流供电系统由高压供电线路、高压配电设备及降压电力变压器(又称配电变压器)组成。

重要的通信局、长途通信枢纽大楼为获得高质量的稳定市电，满足供电规范的要求(变压器超过600kVA)，通常都从两个不同的变电站引入两路高压，其运行方式为用一、备一，并且要求两路电源开关(或母联开关)之间加装机械连锁或电气连锁装置，以避免误操作或误并联。

为控制两路高压电源，常采用成套高压开关柜。

可根据进线方案、电路容量、变压器台数和保护方式，选用合适的一次线路方案及高压开关柜组成高压供电系统。

较小容量的变电站(所)如果只有一路高压引入，为节省成本，也可以不用成套高压开关柜，采用熔断器、负荷开关等高压电器进行简单控制后直接引入变压器。

2.高压配电方式高压配电方式，是指从区域变电所将10kV高压送至企业变电站(所)及高压用电设备的接线方式。

高压配电网的基本接线方式有三种——放射式、树干式及环状式。

2.1.放射式配电方式放射式配电就是从区域变电所的10kV母线上引出一路专线，直接接至通信局(站)的变电站(所)的配电方式。

沿线不接其他负荷，各用户变电站(所)之间无联系，如图1所示。

放射式配电方式线路敷设简单，维护方便，供电可靠，不受其他用户干扰，但投资较大，适用于一级负荷。

图1 放射式配电方式2.2.树干式配电方式树干式配电方式是指由区域变电所引出的各路10kV高压干线沿市区街道敷设，各中小企业变电所都从干线上直接引入分支线供电，如图2所示。

这种高压配电方式的优点，是区域变电所10kV的高压配电装置数量减少，投资相应可以减少；缺点是供电可靠性差，只要干线线路上任一段发生故障，线路上各用户的变电站(所)都将断电。

图2 树干式配电方式2.3.环状式配电方式环状式配电方式如图3所示，其优点是运行灵活，供电可靠性较高；当线路的任何地方出现故障时，在短时间停电后，只要将故障侧开关断开，切断故障点，便可恢复供电。

高压配电系统运行技术标准1 主要内容和适用范围1.1主要内容：1.1.1 本标准根据《电力安全工作规程（发电厂和变电站电气部分）》规定，高压指交流电力系统中 1000V 及其以上的电压等级。

1.1.2本规程明确了电站110KV系统、35KV系统、10KV系统及高压集电线路等高压设备的正常运行、操作与维护、检查、异常运行及事故处理办法。

1.2 适用范围本规程适用于电站继电保护及自动装置的的运行维护、常规试验及管理。

2 规范性引用文件2.1 GB/T 2900.20—1994 电工术语高压开关设备2.2 GB/T 2900.50—2008 电工术语发电、输电及配电通用术语2.3 GB/T 8905—2012 六氟化硫电气设备中气体管理和检测导则2.4 GB/T 11651 个体防护装备选用规范2.5 GB 26859—2011 电力安全工作规程电力线路部分2.6 GB 26860—2011 电力安全工作规程发电厂和变电站电气部分2.7 GB 26861—2011 电力安全工作规程高压试验室部分2.8 DL/T 572—2010 电力变压器运行规程2.9 DL/T 596 电力设备预防性试验规程2.10 DL/T 692—2008 电力行业紧急救护技术规范2.11 DL/T 740 电容型验电器2.12 DL/T 974—2005 带电作业用工具库房2.13 DL/T 1183 1000kV 非接触式验电器2.14 DL 5027—2015 电力设备典型消防规程2.15 国能安全〔2014〕161 号防止电力生产事故的二十五项重点要求3.术语和定义GB/T 2900.20—1994、GB/T 2900.50—2008 界定的以及下列术语和定义适用于本文件。

3.1 发电厂（站）electrical generating station由建筑物、能量转换设备和全部必要的辅助设备组成的生产电能的工厂。

［GB/T 2900.50—2008，定义 2.3 中的 601-03-01］3.2 变电站（电力系统的）substation （of a power system ）电力系统的一部分，它集中在一个指定的地方，主要包括输电或配电线路的终端、开关及控制设备、建筑物和变压器。

高压配电原理高压配电系统是现代工业生产中不可或缺的一部分，它承担着将发电厂产生的高压电能分配到各个用电设备的重要任务。

在高压配电系统中，电能的传输和分配需要遵循一定的原理和规范，以确保系统的安全稳定运行。

本文将从高压配电原理的角度，对相关的知识点进行介绍和讨论。

首先，高压配电系统的基本原理是将发电厂产生的高压交流电能，通过变压器升压成更高的电压，然后通过输电线路将电能输送到各个用电设备所在的地方。

在这个过程中，需要考虑电能的损耗、稳定性和安全性等因素。

因此，高压配电系统的设计和运行需要严格遵循相关的技术标准和规范。

其次，高压配电系统中的主要设备包括变压器、断路器、隔离开关、电缆、绝缘子等。

这些设备在系统中扮演着不同的角色，如变压器用于电能的升压和降压，断路器用于在电路发生故障时切断电流，隔离开关用于在维护和检修时隔离设备，电缆用于输送电能，绝缘子用于支撑和固定输电线路等。

这些设备的选择、布置和运行都需要考虑到系统的整体性能和安全性。

另外，高压配电系统中的电能传输和分配是一个复杂的过程，需要考虑到电能的负载特性、电压的稳定性、电流的平衡性等因素。

在设计和运行过程中，需要合理规划电能的传输路径、选择合适的设备参数、采取有效的保护措施等，以确保系统的可靠性和安全性。

最后，高压配电系统的运行管理是保证系统正常运行的关键。

运行管理包括对设备的定期检修和维护、对系统的运行参数进行监测和调整、对系统的安全保护进行检查和测试等。

只有通过科学合理的运行管理，才能保证高压配电系统的安全稳定运行。

综上所述，高压配电原理涉及到电能的传输、分配、设备选择、系统设计、运行管理等多个方面。

在实际工程中，需要综合考虑这些因素，采取有效的措施，以确保高压配电系统的安全可靠运行。

希望本文的介绍能够对相关人员有所帮助，促进高压配电系统的规范化和优化。

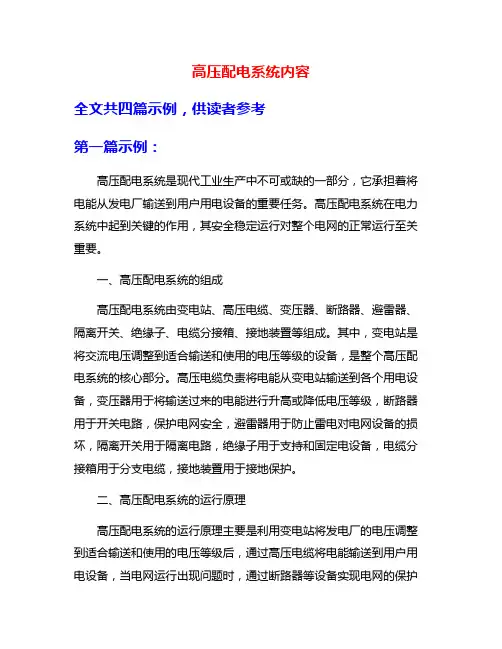

高压配电系统内容全文共四篇示例，供读者参考第一篇示例：高压配电系统是现代工业生产中不可或缺的一部分，它承担着将电能从发电厂输送到用户用电设备的重要任务。

高压配电系统在电力系统中起到关键的作用，其安全稳定运行对整个电网的正常运行至关重要。

一、高压配电系统的组成高压配电系统由变电站、高压电缆、变压器、断路器、避雷器、隔离开关、绝缘子、电缆分接箱、接地装置等组成。

其中，变电站是将交流电压调整到适合输送和使用的电压等级的设备，是整个高压配电系统的核心部分。

高压电缆负责将电能从变电站输送到各个用电设备，变压器用于将输送过来的电能进行升高或降低电压等级，断路器用于开关电路，保护电网安全，避雷器用于防止雷电对电网设备的损坏，隔离开关用于隔离电路，绝缘子用于支持和固定电设备，电缆分接箱用于分支电缆，接地装置用于接地保护。

二、高压配电系统的运行原理高压配电系统的运行原理主要是利用变电站将发电厂的电压调整到适合输送和使用的电压等级后，通过高压电缆将电能输送到用户用电设备，当电网运行出现问题时，通过断路器等设备实现电网的保护和恢复，确保电网的安全稳定运行。

同时，高压配电系统还应该按照国家相关标准和规定进行运行维护，定期进行设备检查和测试，保证设备的正常运行。

三、高压配电系统的优点1. 节约能源：高压配电系统能够将输送的电能尽可能地减少损失，提高了电网的能源利用率。

2. 经济高效：高压配电系统运行稳定，维护成本低，使得电网的运营成本大大降低。

3. 安全可靠：高压配电系统设备经过严格的测试和检查，运行可靠，提高了电网的安全性。

4. 控制灵活：高压配电系统可以根据不同的用电需求灵活调整电压等级，满足用户的需求。

5. 环保节能：高压配电系统采用先进的技术和设备，降低了电网对环境的影响，提升了电网的可持续发展能力。

四、高压配电系统的发展趋势随着科技的不断发展和进步，高压配电系统也在不断升级和完善，未来高压配电系统的发展趋势主要包括以下几个方面：1. 智能化：高压配电系统将会更加智能化，实现自动化监控和控制，提高系统的运行效率和安全性。

高低压配电系统的组成及日常检查维护【提要】高低压配电设备在电力系统中处于重要地位，日常运行中高低压配电设备需要做好维护和检查，使系统处于良好运行状态。

【关键词】高低压配电；组成；检查；维护引言高低压配电设备在运行中会出现一些突发的故障，这些故障会给整个电力系统的运行带来非常大的影响，不仅会造成大面积停电，还可能因此引发一些生产事故，所以不断加强对高低压配电系统设备的检查和维护的工作就显得非常的重要，本文从实际出发，简要介绍高低压配电系统的组成和日常检查维护。

一、高低压变配电系统由主用交流电源﹑备用交流电源、高压配电柜（屏）、变压器﹑低压配电柜(屏)﹑低压补偿柜及有源滤波柜等设备组成。

（一）高压变配电系统的组成及功能（1）高压配电柜（高压开关柜）高压配电柜主要部件：高压断路器、电压、电流互感器、避雷器、隔离开关、计量仪表、各类保护继电器等组成a.高压隔离开关：无灭弧装置，故接通和切断不允许在有负荷电流的情况下进行。

b.高压断路器：有灭弧室，既能切断负载又能自动保护。

c.高压负荷开关：功能介于高压断路器和高压隔离开关之间，常与高压熔断器串联配合使用，具有简单的灭弧装置，能通断一定的负荷电流和过负荷电流，但不能断开短路电流。

d.高压熔断器：当线路发生过载、短路、过电压故障时，对电源设备起到保护作用。

e.高压测量电器：有电压互感器和电流互感器。

f.氧化锌避雷器：与传统碳化硅避雷器相比，提高了过电压通流能力，在正常工作电压下，流过避雷器的电流仅有微安级，当遭受过电压时，由于氧化锌电阻的非线性，流过避雷器的电流瞬间达数千安培，避雷器处于导通状态，释放过电压能量，从而有效地限制了过电压对输变电设备的侵害。

（2）变压器依据电磁感应原理，把某种频率的电压变换成同频率的另一种电压满足不同负荷的需要。

根据冷却方式不同，变压器分为油浸式变压器和干式变压器。

（二）低压交流配电系统的组成及功能低压交流配电系统将变压器输出的或由市电引入的低电压电源进行接入和分配，由低压配电柜、有源滤波柜及电容补偿柜等设备组成。

配电系统方案在现代社会，电力是人类生产、生活和发展的重要能源。

而配电系统作为电力的重要组成部分，负责将发电厂产生的电能传输到各个终端用电设备，对于确保电力的安全和可靠供应起着至关重要的作用。

本文将就配电系统方案展开讨论，探讨不同类型的配电系统以及其特点。

一、低压配电系统低压配电系统是最常见的一种配电系统，其电压等级通常在400V以下。

低压配电系统主要用于家庭、商业和工业领域的用电设备，例如家庭照明、电脑、电视、电动机等。

低压配电系统的电能损耗较小，成本相对较低，但是其输电距离有限，限制了其应用范围和输送能力。

二、中压配电系统中压配电系统的电压等级一般在1kV到35kV之间，可以用于远距离输电和供电。

中压配电系统适用于大型工厂、商业建筑和大规模住宅区等需求大电量的场所。

与低压配电系统相比，中压配电系统可以实现较长距离的输电，但其设备成本较高，对电气安全的要求也更加严格。

三、高压配电系统高压配电系统的电压等级一般在35kV以上，通常用于城市电网和工业园区等大型电力供应场所。

高压配电系统具有输电能力强、电能损耗小的优势，能够实现远距离大容量的输电。

高压配电系统对设备的要求非常严格，可靠性和安全性是其设计和运行的重点考虑因素。

四、智能配电系统随着信息技术的发展，智能配电系统逐渐崭露头角。

智能配电系统通过应用现代化的传感器、通信和控制技术，实现对电力系统的监测、管理和控制，提高电力系统的可靠性和效率。

智能配电系统具有自动化程度高、故障检测和排除能力强等特点，为电力设备的运行和维护提供了更加便捷和可靠的手段。

五、可再生能源与配电系统随着可再生能源在电力领域的应用逐渐推广，配电系统方案也逐渐发生了变革。

传统的配电系统主要依赖于发电厂产生的燃煤、石油等传统能源，而可再生能源则包括太阳能、风能、水能等清洁能源。

这些可再生能源的供电方式与传统能源不同，配电系统方案需要结合这些特点进行调整和优化，以更好地适应未来能源发展的需求。

高低压变配电系统介绍1.高压供电系统1) 系统定义及组成高压是一个相对的概念，在邮电通信领域，我们通常所指的高压电源即为10KV电源（少量地方会用到35KV）。

我们自己局内的高压供电系统一般要完成进线、避雷、测量、计量、出线、联络等功能。

这些功能有些可以不必单独使用一台柜体，如进线和避雷，测量和避雷等等，经常会安装在同一个柜体内，以节省空间和投资。

另外，对于容量较小的局站（400KV A以内），根据国家规定，也可以不配置高压系统，而通过跌落式保险直接将10KV电源送入变压器。

2) 系统运行方式由于重要的通信局站往往不止有一路高压外市电引入，因此，使得高压供电系统有不同的主结线型式（是采用单母线或分段单母线）。

对于两路市电电源是主、备用运行或两路市电分段运行供电，当其一路市电停电及该路市电来电后的切换及投入方式又存在不同的选择。

两路市电引入时，高压系统运行时的切换方式通常有如下几种（具体根据工程实际情况或已确定的方案取舍）：a.当两路市电为主、备用时，两路进线开关的切换有如下三种方式：∙备用自投，主用自复。

∙备用自投，主用手动投入。

∙两路电源的切换均采用手动操作。

b. 当两路市电互为主、备用时，两路进线及母联开关的切换方式：∙母线分段，母联自投。

∙当主用市电停电后，备用市电开关自动投入，当备用市电停电后，主用市电开关自动投入。

c. 当两路市电电源均有容量限制（每路均小于总用电需求）时的切换方式：∙平时母线分段运行，当其中一路市电故障时，母联开关手动操作投入，由另一路市电供给故障回路变压器供电（此种联络方式应限制低压侧负荷不超过单线路容量）。

d. 平时母线分段运行，中间不设母联开关（有些地方供电部门要求），当其中一路市电停电时，则依靠低压系统母联开关进行联络，供保证负荷用电。

3) 高压配电设备的继电保护继电保护主要至对高压系统中的故障情况自动进行的保护措施。

对于保护装置的选择，目前我们一般选择微机综合保护监控装置。
