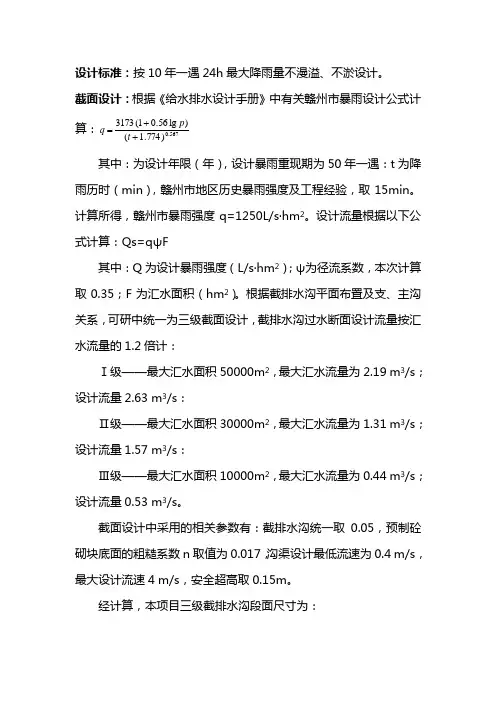

设计标准：按10年一遇24h 最大降雨量不漫溢、不淤设计。

截面设计：根据《给水排水设计手册》中有关赣州市暴雨设计公式计算：567.0)774.1()lg 56.01(3173++=t p q 其中：为设计年限（年），设计暴雨重现期为50年一遇：t 为降雨历时（min ），赣州市地区历史暴雨强度及工程经验，取15min 。

计算所得，赣州市暴雨强度q=1250L/s 〃hm 2。

设计流量根据以下公式计算：Qs=q ψF其中：Q 为设计暴雨强度（L/s 〃hm 2）；ψ为径流系数，本次计算取0.35；F 为汇水面积（hm 2）。

根据截排水沟平面布置及支、主沟关系，可研中统一为三级截面设计，截排水沟过水断面设计流量按汇水流量的1.2倍计：Ⅰ级——最大汇水面积50000m 2，最大汇水流量为2.19 m 3/s ；设计流量2.63 m 3/s ：Ⅱ级——最大汇水面积30000m 2，最大汇水流量为1.31 m 3/s ；设计流量1.57 m 3/s ：Ⅲ级——最大汇水面积10000m 2，最大汇水流量为0.44 m 3/s ；设计流量0.53 m 3/s 。

截面设计中采用的相关参数有：截排水沟统一取0.05，预制砼砌块底面的粗糙系数n 取值为0.017，沟渠设计最低流速为0.4 m/s ，最大设计流速4 m/s ，安全超高取0.15m 。

经计算，本项目三级截排水沟段面尺寸为： Ⅰ级：底宽0.8m ，开口宽1.2m ，深0.7m ；Ⅱ级：底宽0.65m，开口宽1.0m，深0.6m；Ⅲ级：底宽0.45m，开口宽0.8m，深0.45m。

截排水沟统一采用梯形断面，边壁破率为0.3。

结构设计：砼板厚10cm，砌筑前先用人工打夯实基地，夯实系数不小于0.95；坐浆砌筑，要求砂浆均匀饱满，底面抹面。

截排水沟迎水面一侧应设置泄水孔，进水口一端先覆盖无纺透水布后铺设反滤砾石，填铺范围不小于30*30*30（cm3）；孔身位于沟壁顶面以下30cm处，且向外倾斜度为5%；沿排水沟走向没隔15m留设一道伸缩逢，逢宽2cm，逢内填塞沥青棉麻防渗。

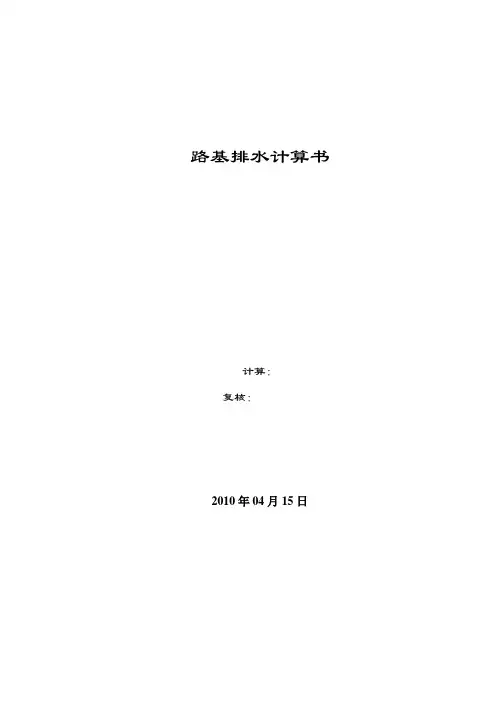

路基排水计算书计算：复核：2010年04月15日路基排水水文、水力计算本着高速公路路侧景观美化的原则，排水沟尺寸不宜过大，本地区降雨较少，路基排水沟采用0.4m×0.4m的梯形断面，沟底最小排水纵坡采用6‰进行计算，排水沟预留安全高度10cm。

1.汇水面积和径流系数路面单侧排水宽度13.0m，按《公路排水设计规范》表3.0.8，沥青混凝土路面径流系数可取为ψ1=0.95。

路基以平均高度4m计算，路基边坡为1∶1.5，路基护坡道宽度取1.0m，路基边坡的径流系数可取为ψ2=0.5。

假设最大排水沟长度为L=500m，该长度范围内的汇水面积计算如下：半幅路面汇水面积：A1=13L㎡边坡及护坡道汇水面积：A2=（4×1.5+1.0）L=7L㎡总汇水面积为：F= A1+ A2=20×500=10000㎡汇水区的径流系数为：ψ= =（12L×0.95+7L×0.5）／21L=0.792.汇流历时计算①路面及边坡汇流历时计算按《公路排水设计规范》式3.0.4，坡面汇流历时t=1.445(m1L s／I s 1/2)0.467式中：m1—地表粗度系数，由表3.0.4得知，沥青路面粗度系数为m1=0.013，砼预制块拱形骨架防护设置流水槽，路面水在边坡上集中排除，因此边坡粗度系数取m1=0.025。

L s—坡面汇流长度，路基平均高度以4m计，路基边坡为1∶1.5，那么坡面流长度L s=4×3.251/2+1=8.21m；半幅路面汇流长度L s =13.0m。

I s—坡面流的坡度。

路面横坡I s =0.02，路基边坡I s =1／1.5=0.667。

路面汇流历时t1=1.445×(0.013×13.0／0.021/2)0.467= 1.57 min路基边坡汇流历时t2=1.445×(0.025×8.21／0.6671/2)0.467=0.76min②路基排水沟汇流历时计算假定排水沟底宽为0.40m、深0.40m、两侧坡率为1∶1，排水沟水面距顶面的安全高度为10cm，那么过水断面面积A=(1.0+0.4)／2×0.3=0.21m2湿周P=0.3×20.5×2+0.4=1.25m水力半径R= 0.168 mC20混凝土预制块排水沟的粗糙系数n=0.012假定排水沟长度L=500m，沟底最小纵坡I=6‰，那么排水沟的平均流速为V=1/nR2/3I1/2=25.372×0.0061/2=1.965（m/s）沟内汇流历时为：t3=L／V= 500／1.965=254s=4.24min③汇流总历时计算t= t1+ t2+ t3=1.57+0.76+4.24=6.57（min）3. 降雨强度计算高速公路界内排水设计重现期取P=15年=2.3 mm/min 查图3.0.7-1 该区5年重现期10min降雨历时的降雨强度为强q5，10由表3.0.7-1 该区15年重现期的重现期转换系数为C p=1.36查图3.0.7-2 得该区60min降雨强度转换系数为C60=0.40由表3.0.7-2 可查得降雨历时t =16.65min的转换系数为C t=1.172按式3.0.7，15年重现期降雨历时t =16.65min的降雨强度为：q15,t=C p×C t×q5,10=1.36×1.172×2.3=3.67（mm/min）4.设计径流量计算Q S=16.67ψqF=16.67×0.79×3.67×10000×10-6=0.484 ( m³/s)5. 排水沟的泄水能力计算Q C=V×A=1.965×0.21=0.413（m3/s）6. 结果校核：由于Q C =0.413m3/s＜Q S=0.484m3/s，所以初步拟定的最小排水纵坡不合适，需要调整。

以k21+900~k22+000挖方最大汇水面积段为例进行边沟设计计算。

边沟坡度为1:0.5；坡流面长度为8.31m ；路拱横坡为2％；该段纵断面平均纵坡I 取0.7％；设计段路基宽34.5m ，可取单侧路面和路肩的横向排水宽度为18m 。

在边坡坡脚和路肩的边缘设置矩形边沟，具体如图5-1。

图5-1边沟计算示意图（1）汇水面积与径流系数平台沟与边沟平台间面积2183110031.8m A =⨯=；坡面采用拱式护面墙防护，查公路排水设计规范（JTG/T D33-2012)，径流系数ψ取0.75；边沟平台面积221001001m A =⨯=，50.0=ψ；路面一侧面积23180010018m A =⨯=，95.0=ψ；汇水面积23-32110731.21800100831km A A A F ⨯=++=++=径流系数87.02731/95.0180050.010075.0831=⨯+⨯+⨯=）（ψ （2）汇流历时 坡面汇流历时可按公式467.01)/(445.1p p i L s t ⨯=计算，式中：1t ——坡面汇流历时（min)；s ——地表粗度系数；p L ——坡面流长度（m)；p i ——坡面流的坡度；查表可得拱式护面墙防护路堑边坡的粗度系数为0.4，路堑坡度为1：0.5，坡面汇流历时 2.154min )1/0.58.314.0(445.1t 467.01=⨯⨯= 查表可得边沟平台（为植草护面）粗度系数0.4，横向坡度为2%，则3.816m in )0.0440.4(445.1t 467.01=⨯⨯= 查表可得沥青混凝土路面粗糙系数为0.013，横坡2%，坡面流长度为18m ，则 1.828min )0.02180.013(445.1t 467.01=⨯⨯= 综合以上，坡面汇流历时取最小值min 828.11=t设边沟底宽为0.6m ，高为0.8m ，沟壁粗糙系数为0.025，设计水深为0.5m 。

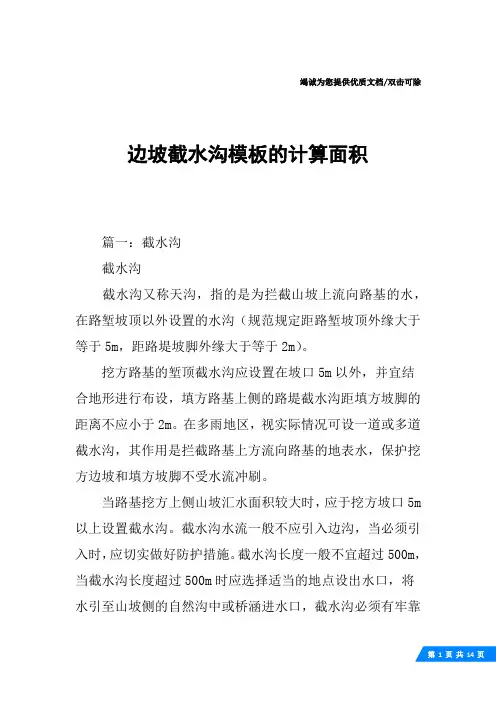

竭诚为您提供优质文档/双击可除边坡截水沟模板的计算面积篇一：截水沟截水沟截水沟又称天沟，指的是为拦截山坡上流向路基的水，在路堑坡顶以外设置的水沟（规范规定距路堑坡顶外缘大于等于5m，距路堤坡脚外缘大于等于2m）。

挖方路基的堑顶截水沟应设置在坡口5m以外，并宜结合地形进行布设，填方路基上侧的路堤截水沟距填方坡脚的距离不应小于2m。

在多雨地区，视实际情况可设一道或多道截水沟，其作用是拦截路基上方流向路基的地表水，保护挖方边坡和填方坡脚不受水流冲刷。

当路基挖方上侧山坡汇水面积较大时，应于挖方坡口5m 以上设置截水沟。

截水沟水流一般不应引入边沟，当必须引入时，应切实做好防护措施。

截水沟长度一般不宜超过500m，当截水沟长度超过500m时应选择适当的地点设出水口，将水引至山坡侧的自然沟中或桥涵进水口，截水沟必须有牢靠的出水口，必要时须设置排水沟、跌水或激流槽。

截水沟的出水口必须与其他排水设施衔接。

截水沟的平、纵转角处应设曲线连接，其沟底纵坡应不小于0.3%。

当流速大于土壤容许冲刷的流速时，应对沟面采取加固措施或设法减小沟底纵坡。

截水沟设置时主要考虑位置。

在无弃土堆的情况下，截水沟的边缘离开挖方路基坡顶的距离视土质而定，以不影响边坡稳定为原则；路基上方有弃土堆时，截水沟应离开弃土堆1~5m，弃土堆坡脚离开路基挖方坡顶不应小于10m，弃土堆顶部应设2%倾向截水沟的横坡；山坡上路堤的截水沟离开路堤坡脚至少2m，并用挖截水沟的土填在路堤与截水沟之间，修筑向沟倾斜坡度为2%的护坡道或土台，使路堤内侧地面水流入截水沟排出。

边沟是指设置在挖方路基的路肩外侧或低路堤的坡脚外侧，多与路中线平行，用以汇集和排除路基范围内和流向路基的少量地面水；截水沟又称天沟，一般设置在挖方路基边坡坡顶以外，或山坡路堤上方的适当地点，用以拦截并排除路基上方流向路基的地面径流，减轻边沟的流水负担，保证挖方边坡和填方坡脚不受流水冲刷；排水沟的主要用途在于引水，将路基范围内各种水源（如边沟、截水沟、取土坑、边坡和路基附近积水），引至桥涵或路基范围以外的指定地点。

边坡汇水面积说到边坡汇水面积，现阶段，针对边坡汇水面积，如何计算？基本概况如何？以下是中国下面梳理边坡汇水面积相关内容，基本情况如下：边坡汇水面积基本概况：汇水面积计算1、屋面：屋面汇水面积按屋面的水平投影面积计算。

以雨水立管100为例，其排水量为19，当降雨厚度为100mm/h时,汇水面积为680平方米，深圳市的降雨强度，重现期五年的小时降雨量厚度为262mm/h,则汇水面积可达260平方米,但考虑到雨水斗的单斗、多斗，悬吊管的单斗、多斗与坡度等多种不利因素，再加上一定的安全系数，因此不能完全单一地按立管的排水量来计算汇水面积。

所以深圳市要求单个雨水口最大汇水面积宜小于150平方米。

2、墙面：高层建筑的裙房、窗井及贴近高层建筑外墙的地下车库的出入口坡道，除计算自身的面积外，还应将高出的侧墙面积按1/2折算成屋面汇水面积来进行计算。

有几面高出屋面的侧墙时，通常只计算大的一面。

3.、汇水面积小于150平方米的屋面不宜只设一个雨水口。

在同一汇水区域内,雨水立管不应小于两条，且负荷均匀。

4、雨水口或雨水管的间距应根据其排水能力、屋面和檐沟坡度等因素考虑决定，一般不宜大于24m。

5、雨水管径不得小于100mm。

6、高低跨屋面的高处屋面汇水面积＜100平方米时，可排到低屋面上。

出水口的下面应设防护板，一般为C20的50050050混凝土板。

汇水面积＞100平方米时，应直接与低处屋面的雨水管或雨水排放系统连接。

7、屋面变形缝应避免设计成平缝，采用高低缝时，低缝附近不应处于排水的下坡，更不应在雨水口附近。

变形缝的屋面，应加设溢水口。

8、排水坡度规范中规定，平屋面的排水坡度宜为2％～3％，结构找坡宜为3％,材料找坡宜为2％，天沟纵向坡度不应小于0.3％。

在设计实践中，权衡利弊，主坡作成2％,副坡作成0.5％较合适。

9、高层建筑中，由于雨水管中的空气和涡流等原因，致使低层处的阳台地漏溅水、冒水，故屋面和阳台的雨水管不宜合用。

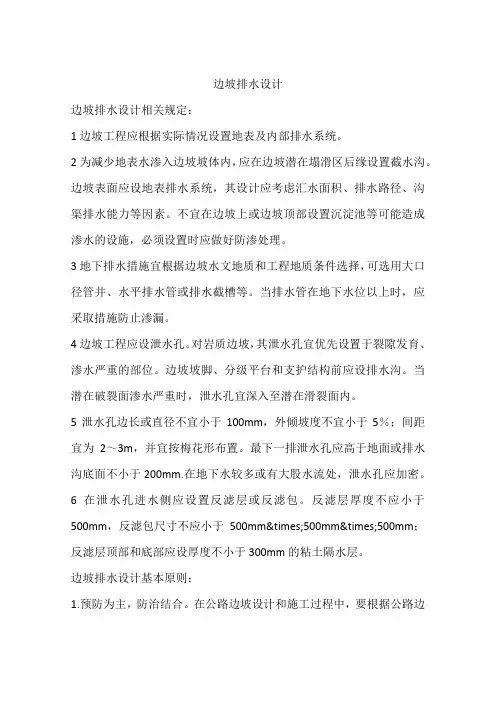

边坡排水设计边坡排水设计相关规定：1边坡工程应根据实际情况设置地表及内部排水系统。

2为减少地表水渗入边坡坡体内，应在边坡潜在塌滑区后缘设置截水沟。

边坡表面应设地表排水系统，其设计应考虑汇水面积、排水路径、沟渠排水能力等因素。

不宜在边坡上或边坡顶部设置沉淀池等可能造成渗水的设施，必须设置时应做好防渗处理。

3地下排水措施宜根据边坡水文地质和工程地质条件选择，可选用大口径管井、水平排水管或排水截槽等。

当排水管在地下水位以上时，应采取措施防止渗漏。

4边坡工程应设泄水孔。

对岩质边坡，其泄水孔宜优先设置于裂隙发育、渗水严重的部位。

边坡坡脚、分级平台和支护结构前应设排水沟。

当潜在破裂面渗水严重时，泄水孔宜深入至潜在滑裂面内。

5泄水孔边长或直径不宜小于100mm，外倾坡度不宜小于5％；间距宜为2～3m，并宜按梅花形布置。

最下一排泄水孔应高于地面或排水沟底面不小于200mm.在地下水较多或有大股水流处，泄水孔应加密。

6在泄水孔进水侧应设置反滤层或反滤包。

反滤层厚度不应小于500mm，反滤包尺寸不应小于500mm×500mm×500mm；反滤层顶部和底部应设厚度不小于300mm的粘土隔水层。

边坡排水设计基本原则：1.预防为主，防治结合。

在公路边坡设计和施工过程中，要根据公路边坡的实际情况(如坡度、高度、土质、汇水面积等)，事先设置截水沟、排水沟、边沟与渗水沟等排水设施；在岩土松散破碎处设置必要的防护和支挡工程。

不要等到边坡失稳了，再来考虑这些问题，做到预防为主，防患于未然。

2．分级截流，纵横结合。

高陡边坡或岩土稳定性欠佳边坡的排水工程应采取分级截流、纵横结合排水的方法来进行处理。

坡顶以外的地表水从截水沟排走；分级边坡每个台阶设一截水沟排水；坡脚设边沟排水。

高陡边坡应根据地形和坡面大小，隔一定距离设一垂直路线的排水沟，使水尽快排出边坡。

3．表里排水，综合治理。

路基边坡设计中，必须考虑将影响边坡稳定的地面水加以拦截，排除在边坡范围以外，并防止漫流、停积或下渗。

路基排水计算书计算：复核：2010年04月15日路基排水水文、水力计算本着高速公路路侧景观美化的原则，排水沟尺寸不宜过大，本地区降雨较少，路基排水沟采用0.4m×0.4m的梯形断面，沟底最小排水纵坡采用6‰进行计算，排水沟预留安全高度10cm。

1.汇水面积和径流系数路面单侧排水宽度13.0m，按《公路排水设计规范》表3.0.8，沥青混凝土路面径流系数可取为ψ1=。

路基以平均高度4m计算，路基边坡为1∶，路基护坡道宽度取1.0m，路基边坡的径流系数可取为ψ2=。

假设最大排水沟长度为L=500m，该长度范围内的汇水面积计算如下：半幅路面汇水面积：A1=13L㎡边坡及护坡道汇水面积：A2=（4×+）L=7L㎡总汇水面积为：F= A1+ A2=20×500=10000㎡汇水区的径流系数为：ψ= =（12L×+7L×）／21L=2.汇流历时计算① 路面及边坡汇流历时计算按《公路排水设计规范》式3.0.4，坡面汇流历时t=(m1L s／I s 1/2)式中：m1—地表粗度系数，由表3.0.4得知，沥青路面粗度系数为m1=，砼预制块拱形骨架防护设置流水槽，路面水在边坡上集中排除，因此边坡粗度系数取m1=。

L s—坡面汇流长度，路基平均高度以4m计，路基边坡为1∶，那么坡面流长度L s=4×2+1=8.21m；半幅路面汇流长度L s =13.0m。

I s—坡面流的坡度。

路面横坡I s =，路基边坡I s =1／=。

路面汇流历时t1=××／2)= min路基边坡汇流历时t2=××／2)=② 路基排水沟汇流历时计算假定排水沟底宽为0.40m、深0.40m、两侧坡率为1∶1，排水沟水面距顶面的安全高度为10cm，那么过水断面面积A=+／2×=0.21m2湿周P=××2+=1.25m水力半径R= 0.168 mC20混凝土预制块排水沟的粗糙系数n=假定排水沟长度L=500m，沟底最小纵坡I=6‰，那么排水沟的平均流速为V=1/nR2/3I1/2=×2=（m/s）沟内汇流历时为：t3=L／V= 500／=254s=③ 汇流总历时计算t= t1+ t2+ t3=++=（min）3. 降雨强度计算高速公路界内排水设计重现期取P=15年=2.3 mm/min 查图3.0.7-1 该区5年重现期10min降雨历时的降雨强度为强q5，10由表3.0.7-1 该区15年重现期的重现期转换系数为C p=查图3.0.7-2 得该区60min降雨强度转换系数为C60=由表3.0.7-2 可查得降雨历时t =的转换系数为C t=按式3.0.7，15年重现期降雨历时t =的降雨强度为：q15,t=C p×C t×q5,10=××=（mm/min）4.设计径流量计算Q S=ψqF=×××10000×10-6= ( m³/s)5. 排水沟的泄水能力计算Q C=V×A=×=（m3/s）6. 结果校核：由于Q C =0.413m3/s＜Q S=0.484m3/s，所以初步拟定的最小排水纵坡不合适，需要调整。
