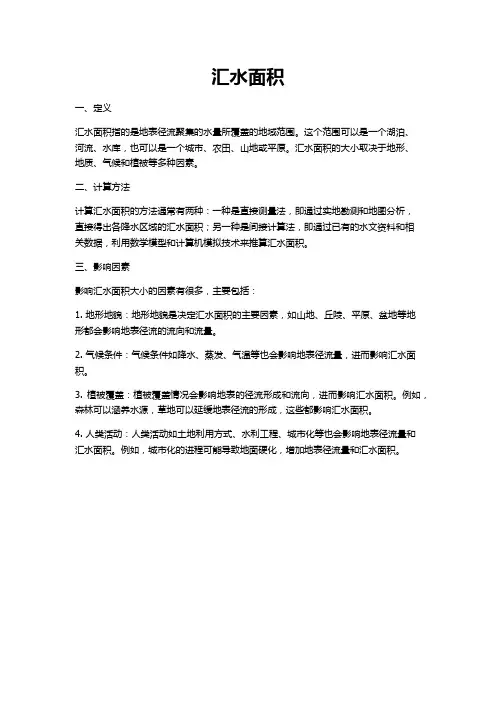

汇水面积

汇水面积
一、定义
汇水面积指的是地表径流聚集的水量所覆盖的地域范围。

这个范围可以是一个湖泊、
河流、水库，也可以是一个城市、农田、山地或平原。

汇水面积的大小取决于地形、
地质、气候和植被等多种因素。

二、计算方法
计算汇水面积的方法通常有两种：一种是直接测量法，即通过实地勘测和地图分析，
直接得出各降水区域的汇水面积；另一种是间接计算法，即通过已有的水文资料和相
关数据，利用数学模型和计算机模拟技术来推算汇水面积。

三、影响因素
影响汇水面积大小的因素有很多，主要包括：
1. 地形地貌：地形地貌是决定汇水面积的主要因素，如山地、丘陵、平原、盆地等地
形都会影响地表径流的流向和流量。

2. 气候条件：气候条件如降水、蒸发、气温等也会影响地表径流量，进而影响汇水面积。

3. 植被覆盖：植被覆盖情况会影响地表的径流形成和流向，进而影响汇水面积。

例如，森林可以涵养水源，草地可以延缓地表径流的形成，这些都影响汇水面积。

4. 人类活动：人类活动如土地利用方式、水利工程、城市化等也会影响地表径流量和
汇水面积。

例如，城市化的进程可能导致地面硬化，增加地表径流量和汇水面积。

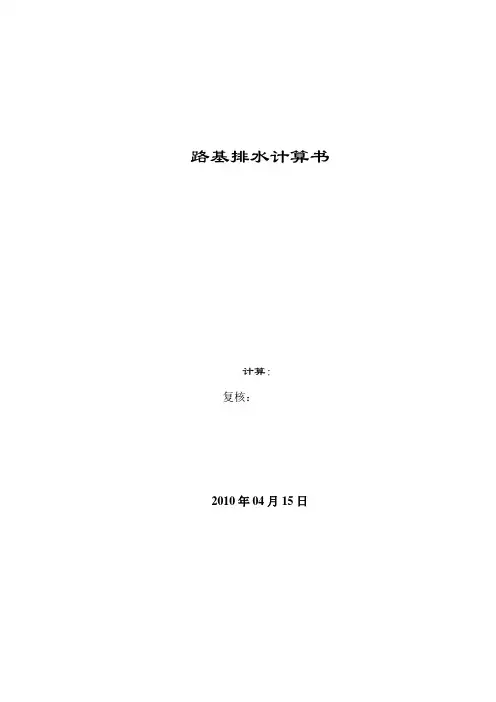

路基排水计算书计算：复核：2010年04月15日路基排水水文、水力计算本着高速公路路侧景观美化的原则，排水沟尺寸不宜过大，本地区降雨较少，路基排水沟采用0.4m×0.4m的梯形断面，沟底最小排水纵坡采用6‰进行计算，排水沟预留安全高度10cm。

1.汇水面积和径流系数路面单侧排水宽度13.0m，按《公路排水设计规范》表3.0.8，沥青混凝土路面径流系数可取为ψ1=0.95。

路基以平均高度4m计算，路基边坡为1∶1.5，路基护坡道宽度取1.0m，路基边坡的径流系数可取为ψ2=0.5。

假设最大排水沟长度为L=500m，该长度范围内的汇水面积计算如下：半幅路面汇水面积：A1=13L㎡边坡及护坡道汇水面积：A2=（4×1.5+1.0）L=7L㎡总汇水面积为：F= A1+ A2=20×500=10000㎡汇水区的径流系数为：ψ= =（12L×0.95+7L×0.5）／21L=0.792.汇流历时计算①路面及边坡汇流历时计算按《公路排水设计规范》式3.0.4，坡面汇流历时t=1.445(m1L s／I s 1/2)0.467式中：m1—地表粗度系数，由表3.0.4得知，沥青路面粗度系数为m1=0.013，砼预制块拱形骨架防护设置流水槽，路面水在边坡上集中排除，因此边坡粗度系数取m1=0.025。

L s—坡面汇流长度，路基平均高度以4m计，路基边坡为1∶1.5，那么坡面流长度L s=4×3.251/2+1=8.21m；半幅路面汇流长度L s =13.0m。

I s—坡面流的坡度。

路面横坡I s =0.02，路基边坡I s =1／1.5=0.667。

路面汇流历时t1=1.445×(0.013×13.0／0.021/2)0.467= 1.57 min路基边坡汇流历时t2=1.445×(0.025×8.21／0.6671/2)0.467=0.76min②路基排水沟汇流历时计算假定排水沟底宽为0.40m、深0.40m、两侧坡率为1∶1，排水沟水面距顶面的安全高度为10cm，那么过水断面面积A=(1.0+0.4)／2×0.3=0.21m2湿周P=0.3×20.5×2+0.4=1.25m水力半径R= 0.168 mC20混凝土预制块排水沟的粗糙系数n=0.012假定排水沟长度L=500m，沟底最小纵坡I=6‰，那么排水沟的平均流速为V=1/nR2/3I1/2=25.372×0.0061/2=1.965（m/s）沟内汇流历时为：t3=L／V= 500／1.965=254s=4.24min③汇流总历时计算t= t1+ t2+ t3=1.57+0.76+4.24=6.57（min）3. 降雨强度计算高速公路界内排水设计重现期取P=15年=2.3 mm/min 查图3.0.7-1 该区5年重现期10min降雨历时的降雨强度为强q5，10由表3.0.7-1 该区15年重现期的重现期转换系数为C p=1.36查图3.0.7-2 得该区60min降雨强度转换系数为C60=0.40由表3.0.7-2 可查得降雨历时t =16.65min的转换系数为C t=1.172按式3.0.7，15年重现期降雨历时t =16.65min的降雨强度为：q15,t=C p×C t×q5,10=1.36×1.172×2.3=3.67（mm/min）4.设计径流量计算Q S=16.67ψqF=16.67×0.79×3.67×10000×10-6=0.484 ( m³/s)5. 排水沟的泄水能力计算Q C=V×A=1.965×0.21=0.413（m3/s）6. 结果校核：由于Q C =0.413m3/s＜Q S=0.484m3/s，所以初步拟定的最小排水纵坡不合适，需要调整。

垃圾场进场道路边沟水及涵管力计算1. 计算原则（1）山洪流量计算方法，采用广东省洪峰流量（小流域）经验公式。

（2）汇水面积：根据1：10000地形图，划分汇水区域，匡算汇水面积。

（3）采取50年一遇设计标准。

（4）截洪沟采用矩形断面的明渠，排水能力按照采用非满流箱涵条件进行计算，明渠安全超高取0.3~0.5m。

2. 水力计算（1）山洪流量计算公式：Qp = C2·H24P·F0.84式中：Qp——设计洪峰流量（m3/s）；C2——计算系数，按照50年一遇，取0.050。

H 24P ——计算系数，H24P=352.6F——汇流面积（km2）根据测量各截洪沟系统汇水面积，按照上式计算山洪流量，结果见下表：系统汇水面积(km2) 山洪流量（m3/s）AK0+148 0.016 0.55AK0+630 0.02 0.66AK0+897 0.022 0.72AK1+245 0.017 0.58AK1+400 0.02 0.66（2）截洪沟断面尺寸及流量校核截洪沟采用矩形断面的明渠，排水能力按照采用非满流箱涵条件进行计算，明渠安全超高取0.3~0.5m。

公式： Q=Av ，v=2132 1R i n式中：Q——设计流量（m3/s）；A——设计过水断面面积（m2）v——设计流速（m/s）n——粗糙系数，取0.013 R——水力半径（m）i——水力坡降系统山洪流量（m3/s）截洪沟尺寸BxH（m）设计坡度过流能力（m3/s）是否满足AK0+148 0.55 DN1500 0.0015 2.27 是AK0+630 0.66 DN1500 0.0015 2.27 是AK0+897 0.72 DN1200 0.0015 1.5 是AK1+245 0.58 DN1200 0.0015 1.5 是AK1+400 0.66 DN1200 0.0015 1.5 是。

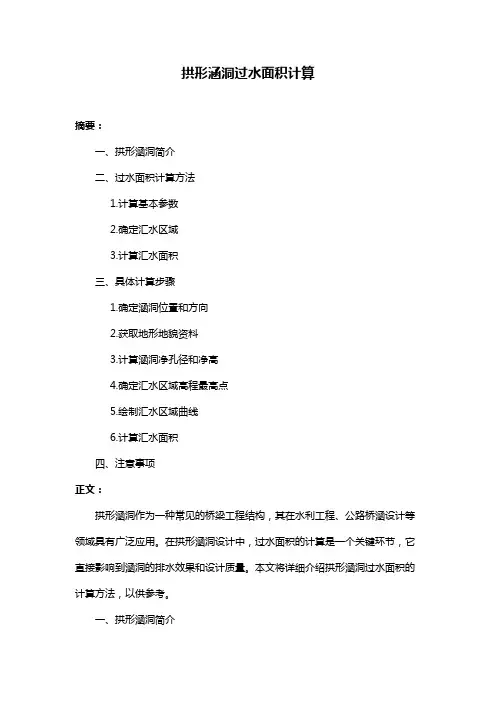

拱形涵洞过水面积计算摘要：一、拱形涵洞简介二、过水面积计算方法1.计算基本参数2.确定汇水区域3.计算汇水面积三、具体计算步骤1.确定涵洞位置和方向2.获取地形地貌资料3.计算涵洞净孔径和净高4.确定汇水区域高程最高点5.绘制汇水区域曲线6.计算汇水面积四、注意事项正文：拱形涵洞作为一种常见的桥梁工程结构，其在水利工程、公路桥涵设计等领域具有广泛应用。

在拱形涵洞设计中，过水面积的计算是一个关键环节，它直接影响到涵洞的排水效果和设计质量。

本文将详细介绍拱形涵洞过水面积的计算方法，以供参考。

一、拱形涵洞简介拱形涵洞是一种圆形或椭圆形的涵洞结构，其主要特点是结构简单、受力合理、施工方便。

拱形涵洞在桥梁工程中常用于穿越河流、沟渠等地貌障碍，起到排泄洪水、保护桥梁结构的作用。

二、过水面积计算方法1.计算基本参数在进行过水面积计算前，首先需要了解涵洞的净孔径、净高、糙率等基本参数。

这些参数可以通过查看《公路桥涵设计通用规范》来获得，为后续计算提供依据。

2.确定汇水区域汇水区域是指涵洞上游雨水汇集的范围。

确定汇水区域有助于计算雨水流量，从而为设计涵洞过水面积提供依据。

汇水区域的确定方法如下：（1）以涵洞为中心，根据设计暴雨强度和汇水时间，绘制出汇水区域的水位曲线。

（2）将汇水区域内的最高点用圆滑的曲线连接，该曲线所包裹的面积即为汇水面积。

3.计算汇水面积根据上述方法确定汇水区域后，即可计算出涵洞的汇水面积。

计算公式如下：汇水面积= π × (最高点连线上相邻两点的距离)^2三、具体计算步骤1.确定涵洞位置和方向：根据工程需求，确定涵洞在桥梁中的位置和方向。

2.获取地形地貌资料：收集涵洞所在地的地形地貌资料，包括地面高程、地质条件等。

3.计算涵洞净孔径和净高：根据《公路桥涵设计通用规范》，计算出涵洞的净孔径和净高。

4.确定汇水区域高程最高点：在汇水区域内，找出高程最高的点。

5.绘制汇水区域曲线：以涵洞为中心，连接汇水区域内的最高点，绘制出汇水区域曲线。

屋面雨水管汇水面积【篇一：屋面排水】平屋面的排水一般采用墙外设檐沟和屋面本身找坡两种办法来解决。

在外墙或女儿墙外作成檐沟，立面造型要受到一定约束，不能完全实现。

在女儿墙内的屋面板上做边沟，与屋面的梁、板有矛盾，故意做成凹槽结构也有困难，房间内的空间也有影响，光靠不太厚的保温(隔热)层也不可能，削减了保温（隔热）层也不利，该边沟的保温（隔热）层也难保护；故意加厚找坡层和保温（隔热）层，像地下车库加厚垫层来设边沟也不合适（见图1）。

因此，有把屋面板由结构找主坡，建筑做边坡来解决，但由于平面不规则，变化较多，结构找坡受到一些限制,也难以实现。

另外，房间内的顶上板面不平，看起来不舒服。

因此，全由建筑找坡较为简便灵活。

这里讨论研究的问题也仅限于此。

图1 削减保温（隔热）层形成边沟一.雨水口设置的一般原则1. 排放方式2. 汇水面积计算(2) 墙面：高层建筑的裙房、窗井及贴近高层建筑外墙的地下车库的出入口坡道，除计算自身的面积外，还应将高出的侧墙面积按1/2折算成屋面汇水面积来进行计算。

有几面高出屋面的侧墙时，通常只计算大的一面（或墙面最大投影面积）。

3. 汇水面积小于150平方米的屋面不宜只设一个雨水口。

在同一汇水区域内, 雨水立管不应小于两条，且负荷均匀（用檐沟排水，应在檐沟末端或山墙上设溢流口）。

4. 雨水口或雨水管的间距应根据其排水能力、屋面和檐沟坡度等因素考虑决定，一般不宜大于24m。

5. 雨水管径不得小于100mm。

7. 屋面变形缝应避免设计成平缝，采用高低缝时，低缝附近不应处于排水的下坡，更不应在雨水口附近。

变形缝的屋面，应加设溢水口。

8. 排水坡度规范中规定，平屋面的排水坡度宜为2％～3％，结构找坡宜为3％,材料找坡（即建筑找坡）宜为2％，天沟（檐沟）纵向坡度不应小于0.3％。

在设计实践中，权衡利弊，主坡作成2％,副坡（即边坡）作成0.5％较合适。

9. 高层建筑中，由于雨水管中的空气和涡流等原因，致使低层处的阳台地漏溅水、冒水，故屋面和阳台的雨水管不宜合用。

金源岛简介八一水库位于黑龙江省农垦哈尔滨分局闫家岗农场境内，在运粮河中游。

运粮河总长46公里，总流域面积340平方公里，汇水面积284km2年平均流量为0.605立方米/秒。

八一水库总库容524万立方米，是一座以防洪为主，结合灌溉、养鱼的小（Ⅰ）型水库。

其地理坐标为东经126°32′，北纬45°32′。

汇水面积284平方公里，八一水库枢纽工程由土坝、溢洪道和输水洞三部分组成。

水库死水位为139.06米，死库容13.7万立方米。

兴利水位142.06米，兴利库容141万立方米，设计洪水位为144.43米，相应库容524万立方米，校核水位144.76米。

坝型为碾压式均质土坝，坝长650米，坝顶高程为145.75米，最大坝高6.67米，坝顶宽为5米。

迎水坡边坡为1:3.0，干砌块石护坡，背水坡边坡1:2.5。

溢洪道位于土坝0+110桩号处，型式为开敞有闸溢洪道，闸孔数为20孔，每孔宽2米，94年改造时，将13孔用砼堵死，堰顶高程为140.71米，最大泄量55立方米/秒，溢洪道分为进水渠、溢流堰、消力池、尾水渠四部分。

其中主坝坝顶高程145.46m，坝长586m，坝宽4m，最大坝高9.5m。

八一水库始建于1964—1967年，按50年一遇洪水设计，200年一遇洪水校核，设计灌溉面积5000亩，保护村庄4个，房屋2500间，人口3000余人，耕地1.27万亩，养鱼水面1500亩，年成鱼产量10万斤以上。

在2008年进行了除险加固，总库容为524万立方米，兴利库容为141万立方米。

闫家岗农场八一水库中心岛于2013年八一水库清淤堆至而成，八一水库中心岛位于八一水库库区中部，占地面积5.7万平方米，周长967米。

四面环水，可休闲、娱乐、垂钓。

农场境内有丰富的自然水域资源，闫家岗农场紧邻机场路，农场通往市区的车程仅为20分钟。

闫家岗农场有休闲农业园区、水稻科技示范区、运粮河垂钓区、室外天然浴场等各种科技园区的建设，给农场的发展带来了得天独厚的人流、物流等有利条件，为八一水库中心岛的旅游、观光建设带来了得天独厚的优势。

汇水面积指的是雨水流向同一山谷地面的受雨面积。

汇水面积应按汇水面水平投影面积计算。

跨越河流、山谷修筑道路时，必须建桥梁和涵洞、兴修水库必须筑坝拦水。

而桥梁涵洞孔径的大小、水坝的设计位置与坝高、水库的蓄水量等都要根据这个地区的降水量和汇水面积来确定。

汇水面积的边界线：是由一系列的山脊线和道路、堤坝连接而成。

由图看出，在图上作设计的道路(或桥涵)中心线与山脊线(分水线)的交点。

沿山脊及山顶点划分范围线(如图的虚线)，该范围线及道路中心线AB所包围的区域就是雨水汇集范围。

确定汇水面积的边界线时，应注意以下几点：
1) 边界线(除公路AB段外)应与山脊线一致，且与等高线垂直；
2) 边界线是经过一系列的山脊线、山头和鞍部的曲线，并在河谷的指定断面(公
路或水坝的中心线)闭合。

等高线向高处突出为谷线，向低处突出为脊线。

吉林省部分水库介绍1、丰满水库位于吉林省吉林市境内的松花江上，1937年日本侵占东北时期开工兴建。

该水库电站是当时亚洲规模最大的水电站。

丰满水库为不完全多年调节水库。

又名松花湖，是中国东北地区最大的人工湖泊。

松花湖总面积554平方公里。

湖面曲折狭长，蜿蜒于松花江及其支流的山谷之间，湖面海拔266.5米。

北起丰满电站大坝，南至桦树镇（又名桦树林子）附近，全长约200公里，最宽处有10余公里，蓄水量约108亿立方米，是一个具有防洪、灌溉、发电、航运、水产、旅游等多种经济意义的大型水利工程。

2、白山水库位于吉林省中部、第二松花江上。

汇水面积1.9万平方公里。

水库地处吉林省东部山区桦甸与靖宇两县交界处，占第二松花江流域面积的25.9%。

该水库是以发电为主兼有防洪、航运、养鱼等综合效益的大型水利枢纽工程，为第二松花江干流已开发梯级水电站群的首座枢纽，下距红石水库、丰满水库坝址分别为39千米与250千米。

工程于1958年10月开工，1992年6月完工。

白山水库是以发电为主，兼顾防洪等综合利用的水利工程，建成后在各方面均发挥了很好的作用。

3、星星哨水库是饮马河支流岔路河上的大型山谷型水库。

坝址在吉林省永吉县岔路河镇境内。

“星星”为满语“榛子”之意。

也有说，从前这里曾有陨石降落，又是岔路河渡河的哨口，故名“星星哨”。

1976 年至1979 年进行除险加固。

水库集水面积845平方千米，总库容2.65亿立方米，是一座以灌溉为主，兼顾防洪、发电、养鱼、旅游等综合利用的大型水利工程。

星星哨水库不仅有丰富的水利资源，优越的地理位置，而且山清水秀、风光优美，库区内山高谷深，森林茂密、温暖清凉，气候宜人，因山就水，建造了各种风格的亭台楼阁，又有古墓遗址，堪称旅游胜地，水质无污染，并有丰富的水产资源，盛产各种鱼类十几种，成鱼质量远近闻名，受到顾客的普遍欢迎。

4、石头口门水库位于吉林省饮马河中游，水库坝址在长春市九台区西营城子乡石头口门村西南500米处。

雨水管网课程设计汇水面积
汇水面积是指雨水管网课程设计中，收集各排水系统汇流到某一地点的雨水总汇水面积。

汇水面积的计算，是最重要的排水设计工作之
一，也是雨水管网课程设计中最关键的一环。

汇水面积的计算首先要清楚各排水系统的汇流范围，包括汇流位置、流量、流向、汇流路径等，并考虑汇流时的水位变化，进行精确的汇流范围计算。

其次，根据汇流范围，可采用地形拟合法、投影测量法、遥感测量法等方法，进行汇水面积的计算。

汇水面积的计算，可以采用地形拟合法，其核心是拟合汇流范围的地形，进而计算汇水面积。

采用地形拟合法计算汇水面积，需要对汇流范围进行精确测量，获取汇流范围的三维地形数据，然后采用拟合曲线或曲面等拟合方法，进行拟合，以获取汇水面积。

另外，还可以采用投影测量法来计算汇水面积。

投影测量法是把汇流范围投影到平面图上，以汇流范围的外接矩形为基础，对各种地形特征进行投影，把汇流范围投影到平面图上，再根据投影后的形状计算汇水面积。

此外，还可以采用遥感测量法来计算汇水面积。

遥感测量法是利用遥感技术（例如卫星遥感）获取汇流范围的三维地形
数据，然后根据投影前的形状计算汇水面积，从而精确计算汇水面积。

汇水面积的计算是雨水管网课程设计中非常重要的一步，汇水面积的计算，一般采用地形拟合法、投影测量法、遥感测量法等多种方法，结合实际情况，选择最合适的方法进行汇水面积的计算。

在实践中，应对汇流范围进行精确测量，以便精确计算汇水面积，为后续排水设计提供有力的技术支撑。

路基排水计算书计算：复核：2010年04月15日路基排水水文、水力计算本着高速公路路侧景观美化的原则，排水沟尺寸不宜过大，本地区降雨较少，路基排水沟采用0.4m×0.4m的梯形断面，沟底最小排水纵坡采用6‰进行计算，排水沟预留安全高度10cm。

1.汇水面积和径流系数路面单侧排水宽度13.0m，按《公路排水设计规范》表3.0.8，沥青混凝土路面径流系数可取为ψ1=。

路基以平均高度4m计算，路基边坡为1∶，路基护坡道宽度取1.0m，路基边坡的径流系数可取为ψ2=。

假设最大排水沟长度为L=500m，该长度范围内的汇水面积计算如下：半幅路面汇水面积：A1=13L㎡边坡及护坡道汇水面积：A2=（4×+）L=7L㎡总汇水面积为：F= A1+ A2=20×500=10000㎡汇水区的径流系数为：ψ= =（12L×+7L×）／21L=2.汇流历时计算① 路面及边坡汇流历时计算按《公路排水设计规范》式3.0.4，坡面汇流历时t=(m1L s／I s 1/2)式中：m1—地表粗度系数，由表3.0.4得知，沥青路面粗度系数为m1=，砼预制块拱形骨架防护设置流水槽，路面水在边坡上集中排除，因此边坡粗度系数取m1=。

L s—坡面汇流长度，路基平均高度以4m计，路基边坡为1∶，那么坡面流长度L s=4×2+1=8.21m；半幅路面汇流长度L s =13.0m。

I s—坡面流的坡度。

路面横坡I s =，路基边坡I s =1／=。

路面汇流历时t1=××／2)= min路基边坡汇流历时t2=××／2)=② 路基排水沟汇流历时计算假定排水沟底宽为0.40m、深0.40m、两侧坡率为1∶1，排水沟水面距顶面的安全高度为10cm，那么过水断面面积A=+／2×=0.21m2湿周P=××2+=1.25m水力半径R= 0.168 mC20混凝土预制块排水沟的粗糙系数n=假定排水沟长度L=500m，沟底最小纵坡I=6‰，那么排水沟的平均流速为V=1/nR2/3I1/2=×2=（m/s）沟内汇流历时为：t3=L／V= 500／=254s=③ 汇流总历时计算t= t1+ t2+ t3=++=（min）3. 降雨强度计算高速公路界内排水设计重现期取P=15年=2.3 mm/min 查图3.0.7-1 该区5年重现期10min降雨历时的降雨强度为强q5，10由表3.0.7-1 该区15年重现期的重现期转换系数为C p=查图3.0.7-2 得该区60min降雨强度转换系数为C60=由表3.0.7-2 可查得降雨历时t =的转换系数为C t=按式3.0.7，15年重现期降雨历时t =的降雨强度为：q15,t=C p×C t×q5,10=××=（mm/min）4.设计径流量计算Q S=ψqF=×××10000×10-6= ( m³/s)5. 排水沟的泄水能力计算Q C=V×A=×=（m3/s）6. 结果校核：由于Q C =0.413m3/s＜Q S=0.484m3/s，所以初步拟定的最小排水纵坡不合适，需要调整。

汇水面积计算公式
汇水面积是指在一个特定的区域内，能够汇聚雨水的地表面积。

对于城市规划和水资源管理等方面都非常重要。

以下是汇水面积计算公式：
1. 单峰山地汇水面积计算公式：
A = K * L^2/3 * S^1/2
其中，A为汇水面积，K为常数，L为沟道长度，S为坡度。

2. 复峰山地汇水面积计算公式：
A = K * S1^1/2 * (L1 + L2)^2/3 * (S1 + S2)^1/2 / (S1^1/2 + S2^1/2)
其中，S1和S2分别为两个峰的坡度，L1和L2分别为两个峰之间的长度。

3. 平地汇水面积计算公式：
A = C * P^0.67
其中，A为汇水面积，C为径流系数，P为降雨量。

以上是汇水面积计算公式的主要内容，可以根据实际情况选择不同的公式进行计算。

- 1 -。

路基排水计算书计算：复核：路基排水水文、水力计算本着高速公路路侧景观美化的原则，排水沟尺寸不宜过大，本地区降雨较少，路基排水沟采用0.4m×0.4m的梯形断面，沟底最小排水纵坡采用6‰进行计算，排水沟预留安全高度10cm。

1.汇水面积和径流系数路面单侧排水宽度13.0m，按《公路排水设计规范》表3.0.8，沥青混凝土路面径流系数可取为ψ1=0.95。

路基以平均高度4m计算，路基边坡为1∶1.5，路基护坡道宽度取1.0m，路基边坡的径流系数可取为ψ2=0.5。

假设最大排水沟长度为L=500m，该长度范围内的汇水面积计算如下：半幅路面汇水面积：A1=13L㎡边坡及护坡道汇水面积：A2=（4×1.5+1.0）L=7L㎡总汇水面积为：F= A1+ A2=20×500=10000㎡汇水区的径流系数为：ψ= =（12L×0.95+7L×0.5）／21L=0.792.汇流历时计算① 路面及边坡汇流历时计算按《公路排水设计规范》式3.0.4，坡面汇流历时t=1.445(m1Ls／Is1/2)0.467式中：m1—地表粗度系数，由表3.0.4得知，沥青路面粗度系数为m1=0.013，砼预制块拱形骨架防护设置流水槽，路面水在边坡上集中排除，因此边坡粗度系数取m1=0.025。

L s —坡面汇流长度，路基平均高度以4m计，路基边坡为1∶1.5，那么坡面流长度Ls=4×3.251/2+1=8.21m；半幅路面汇流长度Ls=13.0m。

I s —坡面流的坡度。

路面横坡Is=0.02，路基边坡Is=1／1.5=0.667。

路面汇流历时t1=1.445×(0.013×13.0／0.021/2)0.467= 1.57 min路基边坡汇流历时t2=1.445×(0.025×8.21／0.6671/2)0.467=0.76min② 路基排水沟汇流历时计算假定排水沟底宽为0.40m、深0.40m、两侧坡率为1∶1，排水沟水面距顶面的安全高度为10cm，那么过水断面面积 A=(1.0+0.4)／2×0.3=0.21m2湿周 P=0.3×20.5×2+0.4=1.25m水力半径R= 0.168 mC20混凝土预制块排水沟的粗糙系数 n=0.012假定排水沟长度L=500m，沟底最小纵坡I=6‰，那么排水沟的平均流速为V=1/nR2/3I1/2=25.372×0.0061/2=1.965（m/s）沟内汇流历时为：t3=L／V= 500／1.965=254s=4.24min ③ 汇流总历时计算t= t1+ t2+t3=1.57+0.76+4.24=6.57（min）3. 降雨强度计算高速公路界内排水设计重现期取P=15年查图3.0.7-1 该区5年重现期10min降雨历时的降雨强度为强q5，10=2.3 mm/min由表3.0.7-1 该区15年重现期的重现期转换系数为 Cp=1.36查图3.0.7-2 得该区60min降雨强度转换系数为C60=0.40由表3.0.7-2 可查得降雨历时t =16.65min的转换系数为 Ct=1.172按式3.0.7，15年重现期降雨历时t =16.65min的降雨强度为：q15,t =Cp×Ct×q5,10=1.36×1.172×2.3=3.67（mm/min）4.设计径流量计算QS=16.67ψqF=16.67×0.79×3.67×10000×10-6=0.484 ( m³/s) 5. 排水沟的泄水能力计算QC=V×A=1.965×0.21=0.413（m3/s）6. 结果校核：由于QC =0.413m3/s＜QS=0.484m3/s，所以初步拟定的最小排水纵坡不合适，需要调整。

路基排水计算书计算：复核：2010年04月15日路基排水水文、水力计算本着高速公路路侧景观美化的原则，排水沟尺寸不宜过大，本地区降雨较少，路基排水沟采用0.4m×0.4m的梯形断面，沟底最小排水纵坡采用6‰进行计算，排水沟预留安全高度10cm。

1.汇水面积和径流系数路面单侧排水宽度13.0m，按《公路排水设计规范》表3.0.8，沥青混凝土路面径流系数可取为ψ1=0.95。

路基以平均高度4m计算，路基边坡为1∶1.5，路基护坡道宽度取1.0m，路基边坡的径流系数可取为ψ2=0.5。

假设最大排水沟长度为L=500m，该长度范围内的汇水面积计算如下：半幅路面汇水面积：A1=13L㎡边坡及护坡道汇水面积：A2=（4×1.5+1.0）L=7L㎡总汇水面积为：F= A1+ A2=20×500=10000㎡汇水区的径流系数为：ψ= =（12L×0.95+7L×0.5）／21L=0.792.汇流历时计算①路面及边坡汇流历时计算按《公路排水设计规范》式3.0.4，坡面汇流历时t=1.445(m1L s／I s 1/2)0.467式中：m1—地表粗度系数，由表3.0.4得知，沥青路面粗度系数为m1=0.013，砼预制块拱形骨架防护设置流水槽，路面水在边坡上集中排除，因此边坡粗度系数取m1=0.025。

L s—坡面汇流长度，路基平均高度以4m计，路基边坡为1∶1.5，那么坡面流长度L s=4×3.251/2+1=8.21m；半幅路面汇流长度L s =13.0m。

I s—坡面流的坡度。

路面横坡I s =0.02，路基边坡I s =1／1.5=0.667。

路面汇流历时t1=1.445×(0.013×13.0／0.021/2)0.467= 1.57 min路基边坡汇流历时t2=1.445×(0.025×8.21／0.6671/2)0.467=0.76min②路基排水沟汇流历时计算假定排水沟底宽为0.40m、深0.40m、两侧坡率为1∶1，排水沟水面距顶面的安全高度为10cm，那么过水断面面积A=(1.0+0.4)／2×0.3=0.21m2湿周P=0.3×20.5×2+0.4=1.25m水力半径R= 0.168 mC20混凝土预制块排水沟的粗糙系数n=0.012假定排水沟长度L=500m，沟底最小纵坡I=6‰，那么排水沟的平均流速为V=1/nR2/3I1/2=25.372×0.0061/2=1.965（m/s）沟内汇流历时为：t3=L／V= 500／1.965=254s=4.24min③汇流总历时计算t= t1+ t2+ t3=1.57+0.76+4.24=6.57（min）3. 降雨强度计算高速公路界内排水设计重现期取P=15年=2.3 mm/min 查图3.0.7-1 该区5年重现期10min降雨历时的降雨强度为强q5，10由表3.0.7-1 该区15年重现期的重现期转换系数为C p=1.36查图3.0.7-2 得该区60min降雨强度转换系数为C60=0.40由表3.0.7-2 可查得降雨历时t =16.65min的转换系数为C t=1.172按式3.0.7，15年重现期降雨历时t =16.65min的降雨强度为：q15,t=C p×C t×q5,10=1.36×1.172×2.3=3.67（mm/min）4.设计径流量计算Q S=16.67ψqF=16.67×0.79×3.67×10000×10-6=0.484 ( m³/s)5. 排水沟的泄水能力计算Q C=V×A=1.965×0.21=0.413（m3/s）6. 结果校核：由于Q C =0.413m3/s＜Q S=0.484m3/s，所以初步拟定的最小排水纵坡不合适，需要调整。

平湖海德城一期G3#自行车坡道雨水计算1、雨水汇水面积自行车坡道侧墙长L=11M,高H=32M 。

侧墙面积:F=11*32=352M 2侧墙的汇水面积按实际侧墙面积的一半计，计F1=352*0.5=176M 2。

坡道的面积：F2=30M 2,自行车坡道全部汇水面积：F=F1+F2=176+30=206M 2。

2、暴雨强度根据《给水排水设计手册-城镇排水-第五册》（P67页）提供的浙江省嘉兴市暴雨强度公式：i =)153.15(799.00.675g 086.21++t P根据《建筑给水排水设计规范》（2009版）（P85）取值,重现期：P=2年，降雨历时：t=5min 。

则计算出：i=1.93（mm/min ）换算成暴雨强度：q=1.67*i=1.67*1.93=3.22（L/S.100M 2）3、设计雨水流量Q=Ψ*q*F ，(L/S)径流系数：Ψ=0.9，暴雨强度：q=3.22（L/S.100M 2），汇水面积：F=206M 2 则 Q=0.9*(3.22/100)*206=5.97(L/S)=21.5（M 3/h ）4、水泵选型自行车坡道末端设有集水坑，并在坑内配置两台泵，型号为：50JYWQ10-7-1200-0.75，额定参数: Q=10m 3/h,H=7m,N=0.75KW 。

低水位时一用一备，高水位时两台同时两用。

集水坑底标高：-3.4m ，最低水位-3.2m ，雨水通过水泵提升到路面，即-0.15m ，则静压为 3.05m ，水头损失和流出水头按3m 计，则水泵实际扬程为6m 。

根据水泵运行曲线查询，当扬程H=6M,水泵流量：Q=14（M 3/h ）。

两台泵同时使用，实际运行总流量为：Q=28（M 3/h ）故选泵满足要求。

水文计算书
一、计算公式
本路段各桥涵处汇水面积F≤30km2，根据《涵洞设计细则》径流形成法计算。

计算公式如下：
Q
＝Ψ（h-z）3/2F4/5βγδ
p
——规定频率为P％时的雨洪设计流量；
Q
p
Ψ——地貌系数；
h——径流厚度；
z——被植物或坑洼滞留的径流厚度；
F——汇水面积；
β——洪峰传播的流量折减系数；
γ——汇水区降雨量不均匀的折减系数；
）
δ——小水库调节作用影响洪峰流量的折减系数；
二、典型桥涵处水文计算：
1、k3+685涵洞处：
设计洪水频率1/100。

汇水面积在1：10000地形图上勾划，F＝，汇水区内水库面积f＝ km2。

主河沟平均坡度‰，属平原地形，地貌系数取值。

汇水面积重心至桥涵的距离L＝，洪峰传播折减系数为。

水库湖泊所占面积30％，折减系数δ为。

暴雨分区为第5区。

降雨不均匀折减系数为1。

汇水区内分布有水稻土（约30％）、粘土（约30％），壤土（约40％），表土吸水类属为I、II、III 类。

径流厚度h＝56×+48×+46×＝，取50。

汇水区内为中等稠度林和水平带梗的梯田，被植物或坑洼滞留的径流厚度z取25。

＝Ψ（h-z）3/2F4/5βγδ
Q
p
＝×（50-25）^×^××1×
＝（m3/s）
查公路道路设计资料集——《涵洞》，净跨径×净高的钢筋砼盖板涵泄水能力Q＝（m3/s），为统一跨径，且该处河沟宽4m，深，故设1-4×涵洞排洪。

边沟尺寸计算书一：项目基本情况白河水库-黄石垭公路改建工程，水泥混凝土路面结构，路基宽度24.5m，汇水段边坡平均高度10m，填方路段护坡道宽度1.5m，挖方路段碎落台宽度2m，汇水段落长度取1000m，边沟纵坡2%，其他参数选用《公路排水设计规范推荐值》（JTG/D33-2012）。

二：汇水设计径流量1：汇水面积：坡面汇水：A1=15000m2路面汇水：A2=12250m22：径流系数：查表9.1.8取径流系数ψ1=0.5，ψ2=0.9。

总汇水面积：F=A1+A2=27250m2加权平均径流系数：ψ=(ψ1*A1+ψ2*A2)/F=0.683:汇流历时：取坡面粗度系数mi=0.1，由降雨历时计算式t1=1.445*（m i*L s/√i s）0.467计算得：t1= 2.09min取路面粗度系数mi=0.013，由降雨历时计算式t1=1.445*（m i*L s/√i s）0.467计算得：t2=11.93min加权平均汇流历时：t=11.76min4：降雨强度：根据公路等级，按表9.1.2，取设计降雨重现期10年。

根据表9.1.7-1、9.1.7-2、图9.1.7-1、9.1.7-2：则降雨强度：q=C p*C t*q5.10= 2.44径流量：Q=16.67*q*F*ψ=0.75m3/s5:排水沟尺寸拟定：拟定排水沟形式为倒梯形边沟，净尺寸为沟深0.5米,底宽0.4米。

过水断面面积：0.45m2水力半径：0.25m排水沟内平均流速：V=1/n*R2/3*I1/2V= 2.53m/s排水沟内汇水的汇流时间：t=L/vt=394.89s=t/60= 6.58min汇流时间t=18.52min6：排水沟断面面积验证：需要断面面积：A=Q/V=0.30m2过水断面面积：0.45m2验算结果：边沟尺寸拟定合适，满足降雨强度及汇流要求。

雨水计算1、屋面雨水浙江湖州暴雨强度公式为：q=23.09×(1+0.98852LgP)/(T+18.862)^0.8421.1、屋面雨水采用压力流雨水（重力）系统。

ψ——流量径流系数（取1.0）q——设计重现期的降雨历时5分钟的降雨程度（升/秒·公顷）q=（4758.5+3089.5lgP）/[（t+18.469）0.845]=（4758.5+3089.5lgP）/[（5+18.469）0.845]=695.4升/秒·公顷F——汇水面积（平方米）】2、北地块基地雨水北地块基地汇水面积约为168325㎡基地雨水设计流量（P采用3年，t采用15分钟）Q w=ψ·q·F/10000=0.468×291.8×168325/10000=2300（L/s）【其中：ψ——流量径流系数（取0.6）q——设计重现期的降雨历时15分钟的降雨程度（升/秒·公顷）q=23.09×(1+0.98852LgP)/(T+18.862)^0.842=291.8升/秒·公顷F——汇水面积（平方米）】基地雨水通过二路dn1000雨水管道排放至市政雨水管网。

3、雨水回用系统：绿化浇灌、道路浇洒的最高日用水量Q d=384m³/d3.1、雨水设计径流总量（年总量）W y=10Ψc h y F=10×0.9×1100×16.8325=166642m³/a雨水可回用量W y’=αβW y=0.85×0.87×166642=123232m³/a【其中：Ψc——雨量径流系数，屋面取Ψc=0.9；h y——设计降雨厚度，根据《湖州市气候条件》一文，年均总降雨量约1100mm，最大月约1100X0.34/3=125mm；计算取h y=1100mm；F——汇水面积，F=16.8325×10000㎡；α——季节折减系数，取0.85；β——初期雨水弃流系数，取0.87。

200的管汇水面积
管道的汇水面积是指管道内部的横截面积，用于计算管道
内水流的流量。

要计算200的管汇水面积，需要知道管道
的形状。

常见的管道形状有圆形、矩形、椭圆形等。

下面
以圆形管道为例，给出详细计算步骤。

1. 首先确定管道的直径或半径。

假设200指的是管道的直径，那么直径为200单位（如毫米、厘米、米等）；如果200指的是管道的半径，那么半径为100单位。

2. 计算管道的横截面积。

对于圆形管道，横截面积可以通
过下述公式计算：
横截面积= π × 半径²
其中π为圆周率，约等于3.14159。

如果已知直径，则可以直接计算：
横截面积= π × (直径/2)²
如果已知半径，则可以直接计算：
横截面积= π × 半径²
将具体数值代入公式，进行计算，得到管道的横截面积。

需要注意的是，上述计算方法适用于圆形管道。

如果管道
的形状是其他几何形状，如矩形或椭圆形，计算方法会有
所不同。

在这种情况下，需要使用相应的公式计算横截面积。
