中央空调项目施工计划组织(水机)

xx中央空调工程施工组织方案二零一二年一月目录一、工程概况二、主要设备一览表三、机构框架图四、劳动力进场计划五、施工方案六、安全保证措施七、质量保证措施八、保证工期控制造价的技术措施九、文明施工十、成品保护一、工程概况（一)、工程名称：XX中央空调设备供货与安装（二)、工程地点:山西省太原市（三）、工程范围：中央空调设备供货与安装（四）、计划工期：60天二、主要设备一览表三、机构框架图五、施工方案通风空调施工总程序:(一）、空调水系统安装（1）、空调机组安装1)、本空调系统采用的空调机组为双螺杆水冷式冷水机组（专用机房）、柜式空气处理机组（室内）、风机盘管（室内）、冷却塔(屋顶)。

2)、注明：双螺杆水冷式冷水机组、空调机组等设备应根据厂商提供的机组安装、操作、维修手册和产品使用说明书进行安装调试.3）、安装的基本要求A、机房通风：通风不良将导致机组运转所需空气量不足引起机房潮湿而腐蚀机器。

B、机房排水：一旦机房积水将引起电路故障和机组锈蚀，机房排水应注意：机组基础处于机房最高位置；机组四周排水沟,水沟上需铺盖铸铁网板或篦子，排水沟的水能够顺利排出机房.C、水、电、气源:当确定一种能源后,应能够满足设计要求。

D、机房面积：应留有机组拆卸、维修、操作和安装的最小空间（尺寸）。

E、机组基础：采用混凝土基础,地脚螺栓待机组较正找平后用同样标号细石混凝土二次灌浆。

F、吊装就位:采用导轨安装法，平板安装法，水平牵引法和滚筒移动法等安装方式进行机器设备的水平搬运。

采用斜面和滚轮牵引或索具穿入机组上的安装孔进行吊装就位，在吊装时，吊环和缆绳必须绑扎在设备重心位置，并作用于安装孔或机组底座上。

G、组隔振：正确铺上隔振垫或安装氯丁二烯橡胶减振垫。

H、组较正：用水平仪（或用灌水的透明塑料管,对正水准孔的中心及水柱液面，使胶管两端水液柱取平）测定机器上的水平测点，抬高壳体,调整斜垫铁或插入钢垫片,找平找正,拧紧地脚螺栓。

中央空调施工组织方案
一、前言
为了保证中央空调系统工程建设的顺利进行，确保该工程的设计、施工、安装、调试等环节能够达到预期目标和效果，本组织方案将详细介绍中央空调系统的施工组织安排，以确保施工质量和施工进度的顺利实现。

二、工程概况
本工程是一个商业综合体项目，总建筑面积为10000平方米，其中地下一层、地上四层。

空调设计选用的是变风量、变水量的中央空调系统。

共设备20台空调机组，主要厂家为格力、美的等。

三、施工组织安排
1.施工队伍的组织
本工程的中央空调系统施工队伍，由一名工程师、2名项目经理、6名主管和30名技术工人组成，工程师和项目经理有丰富的中央空调设计、施工经验，主管和技术工人工作经验丰富，具有资深的操作技能和实践经验。

2.施工现场的组织
(1) 操作区域的划分
本工程的施工现场应按照安装、调试、调节、与维护等不同任务进行划分。

根据工程的需求，在现场设置四个不同的工区：试验室，机房，管道安装区和风机安装区。

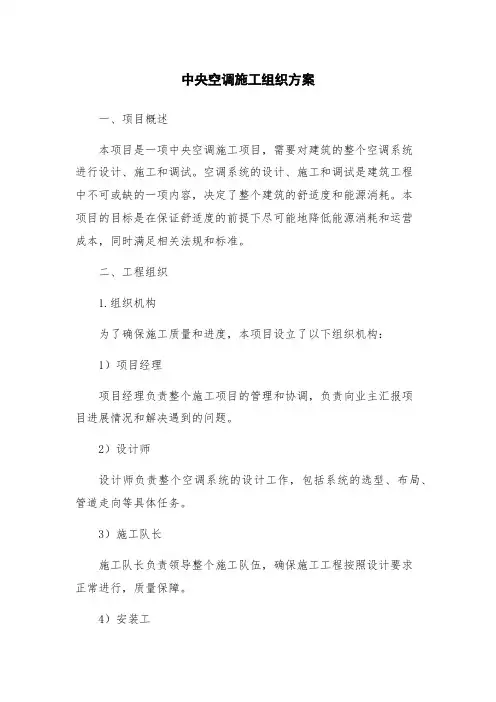

中央空调施工组织方案
一、项目概述
本项目是一项中央空调施工项目，需要对建筑的整个空调系统
进行设计、施工和调试。

空调系统的设计、施工和调试是建筑工程
中不可或缺的一项内容，决定了整个建筑的舒适度和能源消耗。

本
项目的目标是在保证舒适度的前提下尽可能地降低能源消耗和运营
成本，同时满足相关法规和标准。

二、工程组织
1.组织机构
为了确保施工质量和进度，本项目设立了以下组织机构：
1）项目经理
项目经理负责整个施工项目的管理和协调，负责向业主汇报项
目进展情况和解决遇到的问题。

2）设计师
设计师负责整个空调系统的设计工作，包括系统的选型、布局、管道走向等具体任务。

3）施工队长
施工队长负责领导整个施工队伍，确保施工工程按照设计要求
正常进行，质量保障。

4）安装工。

中央空调工程施工计划一、项目概述中央空调工程是建筑物空气调节系统的重要组成部分，通过中央空调系统，可以对建筑物内部的温度、湿度、新风等进行调节，提供舒适的室内环境。

中央空调工程施工计划是对整个工程施工过程的全面规划，包括工程的组织、管理、技术和经济措施等。

二、施工前准备1. 设计确认：对中央空调系统的设计方案进行确认，包括设备的选型、管道布局、风管设计等。

2. 材料准备：准备中央空调系统所需的各类管道、风口、风管、空调设备等材料。

3. 人员培训：对施工现场的工程人员进行中央空调系统施工流程的培训，确保施工过程中安全及质量。

三、施工组织1. 工程部署：根据施工图纸和设计方案，对施工现场进行布置，确定各种施工设备的摆放位置和工作区域。

2. 现场管理：针对中央空调工程的施工特点，制定施工组织管理方案，明确责任分工和施工人员的安全防护和文明施工要求。

3. 进度计划：制定中央空调工程的施工进度计划，确定施工任务的分解和完成时间节点，为后续施工工作提供明确的指导。

四、施工技术1. 设备安装：按照设计要求和施工图纸对中央空调设备进行安装和调试，确保设备的正常运行。

2. 管道铺设：对中央空调系统的冷热水管道、风管等进行铺设和连接，进行密封性测试和承压试验。

3. 电气安装：进行中央空调设备的电气连接和调试，确保控制系统的正常运行和安全性。

4. 空调系统调试：对整个中央空调系统进行调试，包括主机组、冷却塔、空调末端设备等，使其达到设计要求的运行状态。

五、施工质量1. 质量控制：对中央空调工程的各项施工工艺和质量要求进行严格控制，确保工程质量达到设计要求。

2. 质量验收：按照设计文件和施工标准进行各项工程质量验收，确保工程质量合格，并出具相应的检测报告。

3. 质量整改：对于存在的工程质量问题和不合格项，进行整改并重新验收，直至合格。

六、安全与环保1. 安全管理：对施工现场进行安全管理，包括进行安全教育培训、加强现场安全巡查和设备维护保养等。

中央空调安装总体方案（水机施工方案）项目背景为了提升办公楼的舒适度和工作效率，本方案旨在设计和安装一套中央空调系统，并采用水机施工方案。

方案概述本方案将采用以下步骤来安装中央空调系统：1. 设计阶段：我们将对办公楼进行测量和评估，以确定合适的空调容量和布局，并设计空调系统的管道布置。

2. 采购阶段：我们将根据设计要求，选购符合标准和质量要求的中央空调设备和配件。

3. 施工准备：在施工开始之前，我们将评估施工现场的条件和要求，准备所需的施工设备和材料。

4. 施工安装：我们将按照设计要求和安全标准进行中央空调系统的安装，包括设置冷却塔、连接管道和调试设备。

5. 测试和调试：完成安装后，我们将进行系统测试和调试，确保空调系统正常运行和达到预期效果。

6. 完工验收：在保证工程质量的前提下，我们将进行最后的完工验收，确保中央空调系统符合设计要求。

本方案的主要特点是采用水机施工方案，这将提供更高的能效和更好的环境保护效果，同时减少噪音和对空气质量的影响。

预期效益通过实施本方案，预计将实现以下效益：1. 提供舒适的办公环境，提高员工的工作效率和满意度。

2. 减少能源消耗和运维成本，降低办公楼的能耗。

3. 提升办公楼的空气质量，改善室内环境。

4. 提高办公楼的整体价值和竞争力。

实施计划以下是本方案的实施计划：- 设计阶段：2周- 采购阶段：1周- 施工准备：1周- 施工安装：4周- 测试和调试：1周- 完工验收：1周风险和风险应对措施在实施本方案过程中，可能会面临以下风险：1. 资金不足导致采购和施工延迟：我们将在项目启动前进行详细的预算和资金规划，确保项目能够按计划进行。

2. 施工现场因素导致施工质量下降：我们将制定详细的施工方案，并严格按照标准和安全要求进行施工。

3. 设备故障导致系统运行不稳定：我们将选择可靠性高的设备供应商，并进行充分的测试和调试，以确保系统的稳定性和可靠性。

为应对这些风险，我们将采取相应的措施，如合理的预算规划、严格的施工管理和质量控制、选择可靠的设备供应商等。

施工组织计划一、工程概况中央空调系统采购及设备安装二、主要施工方案工艺流程:施工准备 通风空调设备管道、管件、风管等材料器具的检查 测量定位 通风空调设备基础及位置复测主管线保温隐蔽工程验收空调通风系统的调试试运行测试性能指标1、施工准备（1）施工图会审。

（2）编制施工预算。

（3）确定设备和主要材料的到货时间。

（4）编制安装工程进度表和施工过程中的劳动力动态表。

（5）提出预制加工件，事先安排加工。

（6）提出安装用主要施工机具计划。

（7）明确安装技术要求和验收标准。

（8）确定劳动组织，下达施工任务。

（9）做出交叉配合施工的安排。

2、施工内容安排（1）空调室内机和全热新风交换机的安装（2）冷媒配管（3）所有冷媒管和保温管按照三菱重工海尔要求一律要用包扎带包扎。

（4）连接水管；检查水泄漏。

（5）控制线作业（6）绝热工作（7）室外机安装（8）气密性试验（9）抽真空干燥（10）风管的预制、安装及保温。

（11）开机调试。

3、施工的难点部分的注意事项及解决措施（1）必须保持冷媒管内干净、无杂质、无水分。

解决的办法是：选材要严格，Ф19.1以下的铜管采用整捆购买，尽量减少焊口，焊接时必须进行冲氮焊接，吹污和抽真空都要达到规定要求。

加入系统的氟里昂采用进口制冷剂。

（2）空调冷凝水管排水必须保证其坡度及接头处无渗漏,并注意排气。

预防措施:因冷凝水管为无压排水管,所以交叉作业施工中,协调好各专业之间的交叉配合.遵照国家规范,保证排水坡度,对于易产生弯曲部位采用增加吊杆的办法加固,在冷凝水管施工中对接头、接缝处采用增加保温套管、用宽防水胶带多重缠绕等办法以预防冷凝水,严格执行试漏实验制度,在主干管最高处留排气口,并向下弯头,以防异物入管造成堵管。

（3）空调室内机有异味。

预防措施：在冷凝水管排水末端处加接存水弯除臭。

（4）风管的连接和保温,以防漏风和结露。

主要措施：预制的风管必须严格检查其接口处与咬合缝,风管的位置要求正确外,在连接处加涂密封胶,不得有变形、漏胶等现象,决热材料应与风管紧密结合,纵向缝错开排列,保温材质与厚度必须严格控制。

中央空调工程施工组织一、工程概况本中央空调工程位于xx市xx路xx号，建筑物层高为xxx米，建筑面积为xxx平方米，其中空调面积为xxx平方米。

本工程的建设单位为xxx，设计单位为xxx。

工程内容包括中央空调水系统的安装、调试，中央空调风系统的制作、安装、调试，中央空调电气和控制系统的安装、调试，以及中央空调设备的安装、调试等。

二、施工组织机构为确保工程的顺利实施和工程质量，我们决定成立项目经理部全权负责本工程的施工管理。

项目经理部将实现各种资源共享、相互补充、积极主动推进本工程的顺利进行。

施工组织机构如下：1. 项目经理：负责整个项目的管理和决策，对工程质量和进度负责。

2. 技术负责人：负责技术方案的制定和实施，对技术问题和质量控制负责。

3. 施工管理人员：负责施工现场的管理和协调，对施工进度和质量负责。

4. 质量检测人员：负责对施工过程和成品进行质量检测，对质量问题进行纠正和预防。

5. 安全管理人员：负责施工现场的安全管理，对安全事故进行预防和处理。

三、施工准备1. 组建项目管理机构：我们将从公司范围内抽调最优秀的人员组成项目部，对本工程实施管理。

2. 制定施工方案：根据工程特点和需求，制定详细的施工方案，明确施工流程、施工方法和技术要求。

3. 采购施工材料：根据施工方案，提前采购所需的施工材料，确保施工进度不受影响。

4. 设备准备：根据工程需求，提前准备所需的中央空调设备，包括冷水机组、风管、风机等。

5. 施工现场准备：对施工现场进行清理和布置，确保施工场地平整、通道畅通。

四、施工流程1. 中央空调水系统的安装、调试：包括冷水机组、水泵、阀门等设备的安装，管道系统的布置、焊接、保温等。

2. 中央空调风系统的制作、安装、调试：包括风管、风口、风阀等设备的制作、安装，风机盘管的安装、调试。

3. 中央空调电气和控制系统的安装、调试：包括电气设备的安装、接线，控制面板的安装、编程等。

4. 中央空调设备的安装、调试：包括冷水机组、风机等设备的安装，调试其运行性能。

施工组织设计本《施工组织设计》是工程施工的技术性文件，编制时对工期、质量目标、项目管理组织机构设置与劳动力组织、施工进度计划控制、机械设备及周转材料配备、主要技术措施、安全、文明施工等诸多因素尽可能做了充分考虑，突出其科学性、使用性及针对性。

在分项工程实施前还要编制详细的施工方案、措施及作业指导书，指导工程施工，控制工序质量，确保本工程在拟定的工期内完成通风空调工程的全部施工内容，质量达合格工程等级。

第一章本工程拟定的施工目标充分发挥公司优势和成熟的工程施工经验、严格管理、科学组织，确保完成如下目标:1、工程质量目标：达到国家工程质量检验评定标准的合格等级。

2、施工工期目标：在合同工期内完成空调安装工程的所有施工任务。

3、安全施工目标：消灭责任死亡事故，多人伤亡事故和重大财产损失事故。

4、文明施工目标：达到合格标准，努力做好现场管理。

第二章空调工程施工方案第一节空调水工程施工方法2.1.1 施工说明及施工前的准备施工前，在工地原规划区域按规划要求建立各施工班组工具房，架设临时用电线路，为各项工作的全面展开做准备。

2.1.2 材料及配件检验（一）工程系统中使用的镀锌钢管，首先必须满足管子表面要求无裂纹、缩孔、夹渣、重皮等缺陷。

管子的加工要求必须做到螺纹密封面完整，无损伤、毛刺等缺陷，精度及表面粗糙度符合制造标准。

非金属密封垫片要求质地柔软、无老化变质或分层现象，表面无损伤、皱纹等缺陷。

法兰密封面应平整光滑，不得有毛刺及径向沟槽。

（二）无缝钢管的材料品种、规格、性能应符合设计要求，资料齐全，施工过程中，严格按照施工规范要求进行。

2.1.3 系统安装（一）冷冻（冷却）水泵安装系统使用的水泵应有产品合格证和质量检验技术文件。

水泵、冷却塔安装前应符合下列要求：1、基础的尺寸、位置、标高和地脚螺栓位置应符合设计要求；2、设备完整、无损坏和锈蚀现象，管口保护物完好；盘车灵活，无擦壳声音；3、水泵驱动器转向确认无误，方向与水泵相符合。

中央空调施工工程方案1. 项目概况本项目位于某高层建筑大厦，总建筑面积约为80000平方米，总楼层为25层，包括地下室2层。

本项目拟实施中央空调系统的施工工程，以满足建筑内部的空调需求。

2. 工程概述本项目的中央空调系统主要由冷水机组、冷却塔、水泵、末端设备和管道系统等组成。

冷水机组主要负责制冷，而冷却塔则用于冷却循环水。

水泵负责输送循环水，末端设备包括空调末端设备和换热器等。

管道系统主要用于连接各个设备，将制冷剂和循环水输送到各个末端设备。

3. 施工准备在进行中央空调系统的施工前，需要进行充分的施工准备工作。

首先是制定详细的施工计划，并严格遵守施工流程。

其次是对施工所需的各种设备和材料进行采购，保证施工过程中所需的设备和材料的及时供应。

同时，要保证施工现场的安全和整洁，确保施工人员的安全。

4. 施工流程4.1 管道系统的施工首先，进行管道系统的施工。

包括各种管道的安装、连接和固定。

在进行管道的施工时，一定要保证管道的质量和安全性。

管道的连接一定要牢固，保证管道系统的稳定性。

4.2 冷水机组的安装冷水机组是中央空调系统的核心设备之一，对其安装有着严格的要求。

在进行冷水机组的安装前，一定要充分了解冷水机组的结构和参数，并按照相关的规范和要求进行安装。

4.3 冷却塔和水泵的施工冷却塔和水泵是中央空调系统中的重要设备，对其施工有着严格要求。

在进行冷却塔和水泵施工前，一定要进行施工方案的设计和评审，确保施工方案的合理性。

4.4 末端设备的安装末端设备主要包括空调末端设备和换热器等，其安装对建筑内部的空调效果有着直接的影响。

在进行末端设备的安装前，一定要保证其安装位置的合理性和安全性，并严格按照相关的规范和要求进行安装。

4.5 系统调试在进行中央空调系统的施工后，要进行系统的调试工作。

对系统进行逐一检查，确保系统的各个部分工作正常，达到设计要求。

5. 安全与质量控制在整个施工过程中，要严格执行相关的安全和质量管理制度，确保施工现场的安全和整洁。

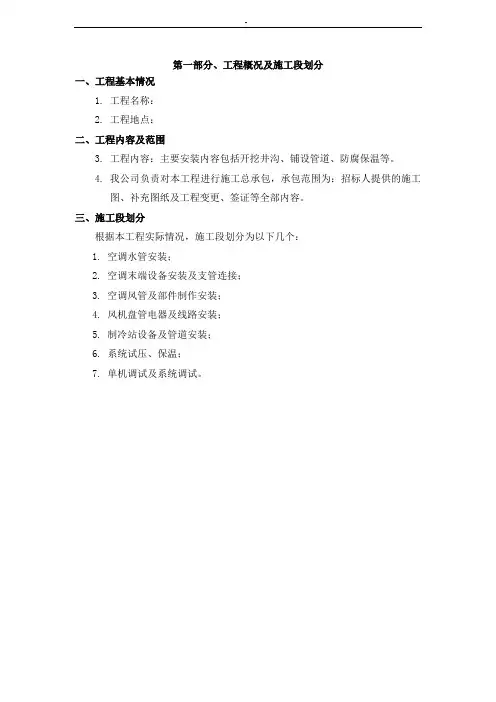

第一部分、工程概况及施工段划分一、工程基本情况1.工程名称：2.工程地点：二、工程内容及范围3.工程内容：主要安装内容包括开挖井沟、铺设管道、防腐保温等。

4.我公司负责对本工程进行施工总承包，承包范围为：招标人提供的施工图、补充图纸及工程变更、签证等全部内容。

三、施工段划分根据本工程实际情况，施工段划分为以下几个：1.空调水管安装；2.空调末端设备安装及支管连接；3.空调风管及部件制作安装；4.风机盘管电器及线路安装；5.制冷站设备及管道安装；6.系统试压、保温；7.单机调试及系统调试。

第二部分、各分部分项工程的施工方案一、机房设备及管道的安装1. 安装工艺流程图2．设备安装工程1.施工准备(1)施工前，必须具备施工图纸和设备的技术文件；当设备安装工序在有恒温、恒湿、防震、防尘或防辐射要求时，应在安装地点具备相应的条件或采取措施后，方可进行相应工序的施工。

(2)利用建筑结构作为起吊、搬运设备的承力点时，应对结构的承载力进行核算，必要时经设计单位同意，方可利用。

(3)设备开箱时,应在建设及监理单位有关人员参加下,按下列项目进行检查并作记录。

a.箱号、箱数用包装情况b.设备的名称、型号及规格c.装箱清单、设备技术件、资料及专用工具d.设备有无缺损件、表面有无损坏和锈蚀e.其他需要记录的情况(4)设备用其零部件和专用工具,均应妥善保管,不得使其变形损坏、锈蚀、错乱或丢失。

(5)设备基础的位置，几何尺寸和质量要求，经检验应符合现行标准规定，并有验收资料或记录。

(6)设备基础表面和地脚螺栓预留孔中的油污、碎石、泥土、积水等均应清除干净；预埋地脚螺栓的螺纹和螺母应保护完好；旋垫铁部位的表面应凿平。

2.设备吊装运输(1)在吊装运输前对设备的重量、重心位置、外型尺寸受力点情况以及设备的结构性能，做必要了解，以便确定吊车吊索具，运输中线和具体方法。

(2)冷冻机组、水泵等设备，以冷冻机组重量和外型尺寸均最大，应核算各受力点和部位有足够的承载能力。
