施工现场平面布置图的布置原则

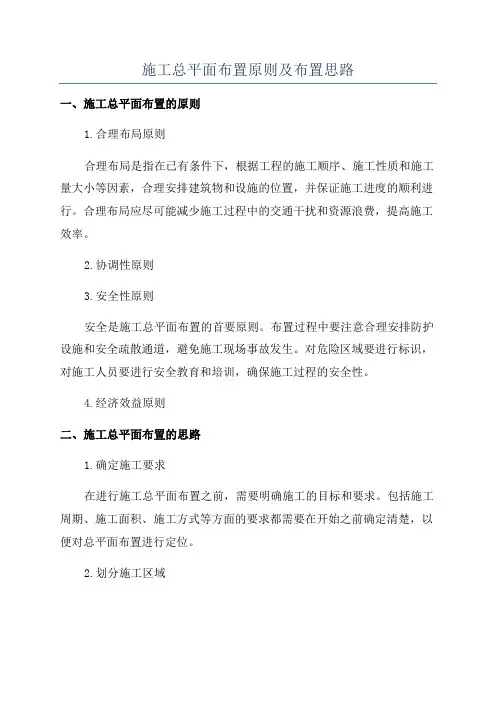

施工总平面布置原则及布置思路一、施工总平面布置的原则1.合理布局原则合理布局是指在已有条件下，根据工程的施工顺序、施工性质和施工量大小等因素，合理安排建筑物和设施的位置，并保证施工进度的顺利进行。

合理布局应尽可能减少施工过程中的交通干扰和资源浪费，提高施工效率。

2.协调性原则3.安全性原则安全是施工总平面布置的首要原则。

布置过程中要注意合理安排防护设施和安全疏散通道，避免施工现场事故发生。

对危险区域要进行标识，对施工人员要进行安全教育和培训，确保施工过程的安全性。

4.经济效益原则二、施工总平面布置的思路1.确定施工要求在进行施工总平面布置之前，需要明确施工的目标和要求。

包括施工周期、施工面积、施工方式等方面的要求都需要在开始之前确定清楚，以便对总平面布置进行定位。

2.划分施工区域根据施工工序、工种和施工量大小，将施工区域进行合理划分。

可以根据施工的工序顺序进行划分，也可以根据施工面积和施工人员的数量进行划分。

划分出的施工区域应该相对独立，便于施工管理和协调作业。

3.安排施工流线在确定施工区域之后，需要安排施工流线，即确定施工人员和物资的运送路线。

流线的规划要考虑施工区域之间的关系和施工进度的紧凑程度。

流线的设置应尽量减少施工过程中的交叉干扰和物资浪费。

4.设计施工平面布置图根据划分的施工区域和安排的施工流线，设计出施工总平面布置图。

在布置图中，要清晰表示出各个施工区域的位置和相互关系，并标注出施工流线、安全通道、物资存放区等要素。

布置图要注明施工过程中的关键节点和重要控制点，便于施工的管理和监控。

5.审查和调整设计好施工总平面布置图之后，需要进行审查和调整。

通过对布置图的仔细审查，发现问题和不合理之处，并进行及时的调整和优化。

要确保施工总平面布置图的合理性和可行性，以保证施工过程的顺利进行。

综上所述，施工总平面布置的原则是合理布局、协调性、安全性和经济效益。

在布置思路上，需要确定施工要求、划分施工区域、安排施工流线、设计施工平面布置图，并通过审查和调整来优化总平面布置。

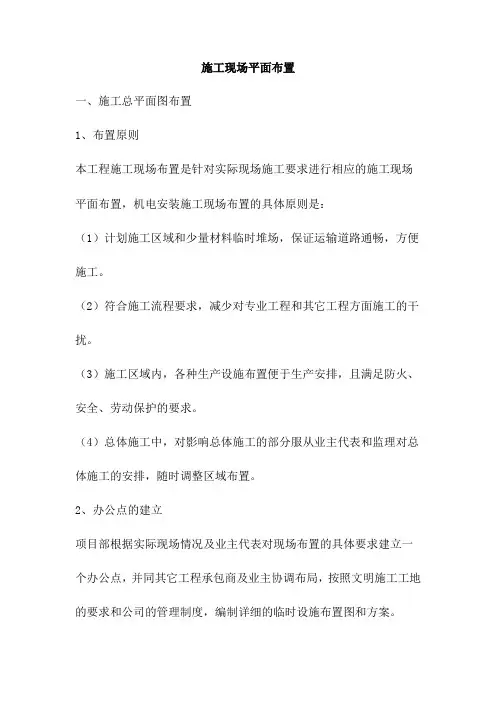

施工现场平面布置
一、施工总平面图布置
1、布置原则
本工程施工现场布置是针对实际现场施工要求进行相应的施工现场平面布置，机电安装施工现场布置的具体原则是：
（1）计划施工区域和少量材料临时堆场，保证运输道路通畅，方便施工。

（2）符合施工流程要求，减少对专业工程和其它工程方面施工的干扰。

（3）施工区域内，各种生产设施布置便于生产安排，且满足防火、安全、劳动保护的要求。

（4）总体施工中，对影响总体施工的部分服从业主代表和监理对总体施工的安排，随时调整区域布置。

2、办公点的建立
项目部根据实际现场情况及业主代表对现场布置的具体要求建立一个办公点，并同其它工程承包商及业主协调布局，按照文明施工工地的要求和公司的管理制度，编制详细的临时设施布置图和方案。

3、做好施工用水准备
项目部了解施工现场已有的施工用水设施，在得到业主同意后进行布置,单独计量接引至要用地点，临时用水管径采用ø50给水管。

项目部汇同业主代表及其它工程承包商协同配合，布置临时用水管网，做好防漏及冬季保温工作。

4、做好施工用电准备
项目部根据现场情况和施工工艺的安排，编制具体的施工用电组织设计，考虑适当的余量。

（1）按照有关国家标准、规范规定，做好布置和接地保护等措施。

（2）施工用电线路必须采用TN-S保护系统，按三相五线制，电气设备金属外壳要可靠接地。

二、施工平面布置图。

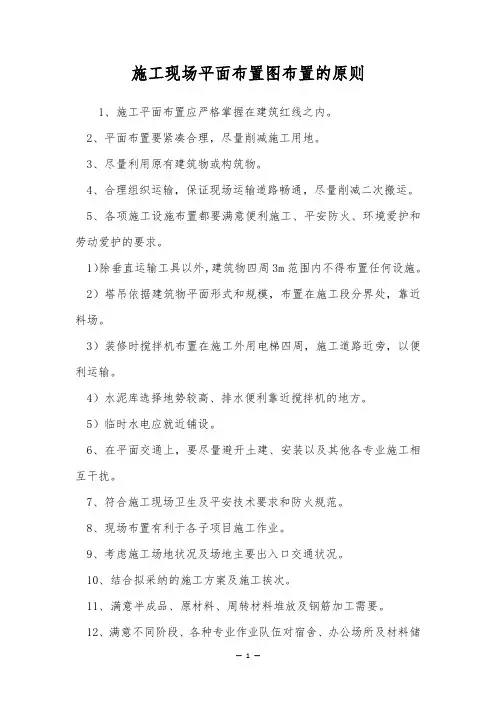

施工现场平面布置图布置的原则1、施工平面布置应严格掌握在建筑红线之内。

2、平面布置要紧凑合理，尽量削减施工用地。

3、尽量利用原有建筑物或构筑物。

4、合理组织运输，保证现场运输道路畅通，尽量削减二次搬运。

5、各项施工设施布置都要满意便利施工、平安防火、环境爱护和劳动爱护的要求。

1）除垂直运输工具以外，建筑物四周3m范围内不得布置任何设施。

2）塔吊依据建筑物平面形式和规模，布置在施工段分界处，靠近料场。

3）装修时搅拌机布置在施工外用电梯四周，施工道路近旁，以便利运输。

4）水泥库选择地势较高、排水便利靠近搅拌机的地方。

5）临时水电应就近铺设。

6、在平面交通上，要尽量避开土建、安装以及其他各专业施工相互干扰。

7、符合施工现场卫生及平安技术要求和防火规范。

8、现场布置有利于各子项目施工作业。

9、考虑施工场地状况及场地主要出入口交通状况。

10、结合拟采纳的施工方案及施工挨次。

11、满意半成品、原材料、周转材料堆放及钢筋加工需要。

12、满意不同阶段、各种专业作业队伍对宿舍、办公场所及材料储存、加工场地的需要。

13、各种施工机械既满意各工作面作业需要又便于安装、拆卸。

14、实施严格的平安及施工标准，争创省级平安文明工地。

1、施工平面布置应严格掌握在建筑红线之内。

2、平面布置要紧凑合理，尽量削减施工用地。

3、尽量利用原有建筑物或构筑物。

4、合理组织运输，保证现场运输道路畅通，尽量削减二次搬运。

5、各项施工设施布置都要满意便利施工、平安防火、环境爱护和劳动爱护的要求。

1）除垂直运输工具以外，建筑物四周3m范围内不得布置任何设施。

2）塔吊依据建筑物平面形式和规模，布置在施工段分界处，靠近料场。

3）装修时搅拌机布置在施工外用电梯四周，施工道路近旁，以便利运输。

4）水泥库选择地势较高、排水便利靠近搅拌机的地方。

5）临时水电应就近铺设。

6、在平面交通上，要尽量避开土建、安装以及其他各专业施工相互干扰。

7、符合施工现场卫生及平安技术要求和防火规范。

施工总平面图布置一、施工总平面图布置原则1、施工平面布置应充分利用现有场地和空间，精心安排，周密规划，合理布局。

2、合理布置起重机械和各种施工设施，科学规划施工道路，尽量降低二次运输费用。

3、尽量采用装配式临建设施，提高安装速度，尽快投入使用。

4、各项临建设施要本着“有利生产、经济适用、安全防火、环境保护和文明施工”的要求进行布置。

二、施工平面图布置依据：1、总平面图。

2、施工部署和主要施工方案。

3、总进度计划及资源需用量计划。

4、建筑红线、水源、电源位置。

5、施工现场安全防火标准。

三、布置特点因本工程线路长、工程量大，因此采取灵活机动、分散作业的原则进行施工平面布置。

主要施工生活区域靠近施工现场布置，施工道路与现有场外道路结合沿管道布置至各施工作业点，按紧凑合理、节约用地、规模适中的原则布置。

四、施工辅助设施布置1、材料加工房根据工程的需要，在施工场区附近设置临时加工房等加工设备。

2、砂石骨料供应本工程所需砂石料较多，采用就近河流中采购和从附近砂石料厂直接购买（要求料场厂家必须按照施工规格进行加工筛选，以确保原材料质量）、自卸汽车运输到施工现场的方式解决。

3、办公及生活住房根据本工程的施工特点，项目经理部在工程施工区域内搭建，采用活动板房。

施工人员生活区在施工场地内搭设临时用房，部分工人就近租用民房及搭建临时房屋解决。

临时用房详见《附表六临时用地表》。

4、水、电布置施工用水采用居民用水。

施工用电采用与当地供电部门协商，主电源引高压至IOKW变压器，然后引低压至各施工作业点，同时自备发电机各，作为应急备用电源。

5、通讯施工通讯均采用移动电话、对讲机等方式解决。

6、弃磴场及施工场地排水施工弃硝按监理工程师指定地点堆放及平整，施工现场排水采用明沟与暗管相结合的方式进行，由于施工用水均无污染，可直接排至附近河沟。

7、施工总平面布置图施工总平面布置示意图见《附表五施工总平面图》。

施工平面布置图平面布置必须有效安排、充分利用场地的使用空间，科学规划现场施工道路，最大限度减少和避免对周边环境及人员生活工作的影响，满足安全生产、文明施工、健康生活和环境保护的要求。

做好对平面的分配和统一管理，协调各专业对平面的使用，并对施工区域和周边各种公用设施加以保护。

第一节、施工现场临时平面布置原则11．1．1、临时平面布置原则在满足施工的条件下，尽量节约现场办公占地和仓库用房占地；满足施工需要和文明施工的前提下，尽可能减少材料堆放场地；在保证场内交通运输畅通和满足施工对材料需要的前提下，最大限度地减少场内运输，特别是减少场内二次搬运；在平面交通上，要尽量避免装修、安装等单位相互干扰；要服从业主单位的统一协调和管理，制定符合施工现场卫生及安全技术要求和防火规范。

各种生产生活的设施应便于人员的生产生活。

满足安全防火、劳动保护的要求。

第二节、临时设施11．2．1、现场办公室和材料仓库的布置根据现场建筑平面，结合施工场地现状，以及业主的要，在施工现场将不考虑设置办公室、现场仅根据实际施工需要设置材料堆场、临时加工场地等临建设施。

现场楼层还将根据临时用电用水，以及消防的需要，布置临时供电供水线路，和消防器材。

现场办公室安排在甲方指定办公用房内，主要是项目管理的集中地，便于贴进施工现场进行管理和协调工作。

在现场要考虑一个材料综合仓库，主要放置零星材料、机具设备和贵重物品，便于材料搬运及管理。

油漆仓库也设在现场内，与综合仓库分开搭设，主要考虑到油漆材料属易燃易爆物品，应做好通风防火工作，并派专人看管，有效地预防和控制意外事故的发生。

用于工程上的材料，我公司将会和材料供应商协商材料的进场时间、进场数量。

只有当前需要用到工程的材料，根据项目部的总体进场时间要求，进行组织进场。

材料的进场计划必须满足当前施工的需要，避免材料在现场的堆放。

以上布置是施工前期安排，随着施工进度的深入，当某个部位需要搬离时，再根据现场情况，进行合理调整。

施工现场平面布置与管理一、施工现场平面布置1、现场平面布置原则本工程在现场平面布置上充分考虑各种环境因素及施工需要，布置时遵循原则如下：(1)现场平面随着工程施工进度，各阶段的平面布置与该时期的施工重点相适应。

(2)在平面布置中充分考虑好场地四周的出入安全，施工现场机械设备、办公、道路、施工人员出入、材料运输、临时堆放场地等的优化合理布置。

(3)施工材料堆放设在卷扬机覆盖的范围内，并临近施工区域尽量减少二次转运，节约用工。

由于本工程在结构施工阶段对各种材料作好供应准备，根据需用量随时准备进场。

(4)控制施工噪声较大的作业用房的布置，如钢筋加工房、木工加工房等尽量远离办公区。

(5)临时用电电源、电线敷设要避开人员流量大的楼梯及安全出入口，以及容易被坠落物体打击的范围，电线尽量采用暗敷方式。

(6)本工程着重加强现场安全管理力度，严格按照《项目安全管理手册》的要求进行现场管理。

(7)本工程要重点加强环境保护和文明施工管理的力度，使工程现场处于整洁、卫生、有序合理的状态，使该工程在环保、节能等方面成为一个名副其实的绿色建筑。

(8)控制粉尘设施排污、废弃物处理的布置。

(9)设置便于大型运输车辆通行回转的现场道路并保证其可靠性。

2、生产生活临建规划(1)、施工围墙施工围墙按业主指定的范围搭设，本项目设二个施工大门，临街面围墙完善为景观式围墙。

(2)、施工道路施工主干道利用既有的城市干道，施工区域内施工道路主要布置在施工周围，形成贯通的通道，保证施工道路的通畅。

所有临时道路采用连砂石路面；材料堆场设连砂石地面。

(3)、冲洗池、垃圾池为满足市政环卫部门对市容清洁要求的规定，现场出入口设置冲洗台及沉淀池，同时可将池内经沉淀后的清水可用来进行现场洒水使用，起到节约用水的目的；现场出入口处设置分类垃圾池，定期分类清理。

(4)、生产区布置本工程施工场地大，钢筋用量多，为减少钢筋的二次转运、提高工程进度，在施工期间现场设置钢筋、木工加工房及堆场，本工程混凝土采用商品碎。

施工现场平面布置图的布置原则有哪些？
1.1、施工平面布置应严格控制在建筑红线之内。

1.2、平面布置要紧凑合理，尽量减少施工用地。

1.3、尽量利用原有建筑物或构筑物。

1.4、合理组织运输，保证现场运输道路畅通，尽量减少二次搬运。

1.5、各项施工设施布置都要满足方便施工、安全防火、环境保护和劳动保护的要求。

1）除垂直运输工具以外，建筑物四周3m范围内不得布置任何设施。

2）塔吊根据建筑物平面形式和规模，布置在施工段分界处，靠近料场。

3）装修时搅拌机布置在施工外用电梯附近，施工道路近旁，以方便运输。

4）水泥库选择地势较高、排水方便靠近搅拌机的地方。

5）临时水电应就近铺设。

1.6在平面交通上，要尽量避免土建、安装以及其他各专业施工相互干扰；1.7符合施工现场卫生及安全技术要求和防火规范。

1.8现场布置有利于各子项目施工作业。

1.9考虑施工场地状况及场地主要出入口交通状况。

1.10结合拟采用的施工方案及施工顺序。

1.11满足半成品、原材料、周转材料堆放及钢筋加工需要。

1.12满足不同阶段、各种专业作业队伍对宿舍、办公场所及材料储存、加工场地的需要。

1.13各种施工机械既满足各工作面作业需要又便于安装、拆卸。

1.14实施严格的安全及施工标准，争创省级安全文明工地。

施工现场平面布置一、施工总体平面布置原则1.既要满足施工，方便施工管理，又要能确保施工质量、安全、进度和环保的要求,不能顾此失彼。

2.应在允许的施工用地范围内布置，避免扩大用地范围，合理安排施工程序，分期进行施工场地规划，将施工道口交通及周围环境影响程度降至最小、将现有场地的作用发挥到最大化。

3.施工布置需整洁、有序，同时做好施工废水净化、排放措施、防尘、防噪措施，创建文明施工工地。

4.场地布置还应遵循“三防”原则，消除不安定因素，防火、防水、防盗设施齐全且布置合理。

二、施工总平面布置图该工程施工占地较为宽松，但要通过合理的施工部署安排施工占地，施工生活区及施工现场。

视施工实际需要布置预留施工通道，以满足交通需要。

施工驻地外露土质部分，均作必要的硬化和绿化处理，加强文明施工。

本工程在施工占地内设置临建设施，作为施工的主营地，布置现场主要的临时生产、生活设施，施工人员宿舍，其它临时设施在各期围蔽范围内，利用空地因地制宜布置。

施工设施布置时，为满足环保的需要，在施工驻地设置垃圾池、废水沉淀池，确保工地卫生、出场车辆和废水排放满足环保卫生要求。

空压机房、备用发电机房等设置围蔽并采取消音措施，以减小噪音和尘土污染。

所有临时营地设施按国家和天津市有关消防安全法规配齐消防装置。

具体布置形式详见工程施工总平面图表4三、驻地临时设施本工程施工区位于西青区，为城市支路，为达到文明施工的要求，树立良好的施工形象，满足施工安全、城市美化和环境保护的要求，创建天津市文明施工工地，根据施工分期、分区程序，厂区外设置醒目的施工标识，并在门口设值班保卫室。

本工程施工工期较长，为保持各施工场地干净、整洁，施工驻地围蔽后，根据各自不同的功能，及时采用合适的材料进行适当硬化，或者植绿色植物进行绿化处理，同时建立流畅的临时排水设施，保持施工期内无积水、无坑洼，提高文明施工程度，并为工程按时完工提供可靠的保障。

四、施工临时设施布置1．施工道路在充分利用现有场地基础上，根据工程的需要在道路所在位置旁边进行适当的平整，加铺工程土进行适当的硬化，作为临时施工道路。

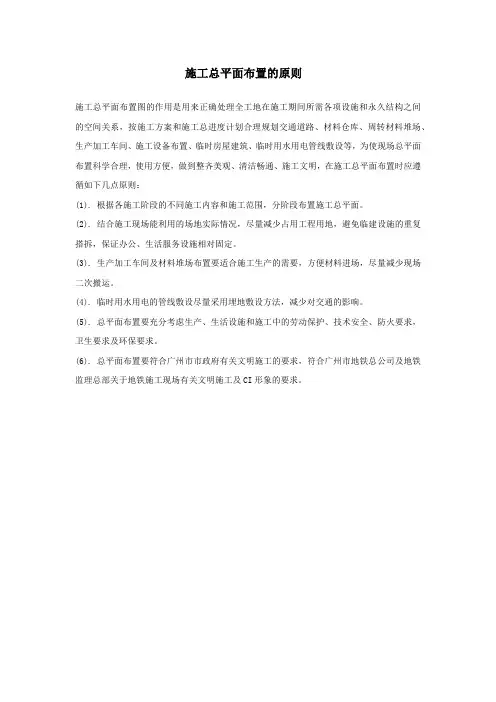

施工总平面布置的原则
施工总平面布置图的作用是用来正确处理全工地在施工期间所需各项设施和永久结构之间的空间关系，按施工方案和施工总进度计划合理规划交通道路、材料仓库、周转材料堆场、生产加工车间、施工设备布置、临时房屋建筑、临时用水用电管线敷设等，为使现场总平面布置科学合理，使用方便，做到整齐美观、清洁畅通、施工文明，在施工总平面布置时应遵循如下几点原则：
(1). 根据各施工阶段的不同施工内容和施工范围，分阶段布置施工总平面。

(2). 结合施工现场能利用的场地实际情况，尽量减少占用工程用地，避免临建设施的重复搭拆，保证办公、生活服务设施相对固定。

(3). 生产加工车间及材料堆场布置要适合施工生产的需要，方便材料进场，尽量减少现场二次搬运。

(4). 临时用水用电的管线敷设尽量采用埋地敷设方法，减少对交通的影响。

(5). 总平面布置要充分考虑生产、生活设施和施工中的劳动保护、技术安全、防火要求，卫生要求及环保要求。

(6). 总平面布置要符合广州市市政府有关文明施工的要求，符合广州市地铁总公司及地铁监理总部关于地铁施工现场有关文明施工及CI形象的要求。

施工现场平面布置图的排列原则
施工现场平面布置图是指在进行建筑施工时，通过图纸的形式
展示施工现场的布置、设备、材料等情况，以便施工方和监理方进
行有效的管理和监督。

在制作施工现场平面布置图时，需要遵循一
定的排列原则，以确保图纸的清晰性和准确性。

1.空间布置合理性原则
施工现场平面布置图需要合理安排各项设备、材料和施工区域，以使整个施工过程顺利进行。

在布置图中，应根据施工的流程和要求，将各个施工区域进行合理的划分和排列。

2.线路和管道布置原则
施工现场平面布置图还需要考虑线路和管道的布置情况。

线路
和管道的布置应遵循便于维修和管理的原则，确保其不干扰施工作业，并保证施工现场的安全性。

3.设备和材料存放原则
布置图中还需要显示设备和材料的存放位置。

设备和材料的存放应根据其种类和特性进行合理的安排，以便施工方和监理方在需要时能够快速找到和使用相关设备和材料。

4.标注和图例规范性原则
为了保证施工现场平面布置图的准确性和易读性，在绘制图纸时应遵循标注和图例的规范。

各项设备、材料和施工区域应标明名称、编号和其他必要的信息，方便相关人员的理解和操作。

5.辅助图形和比例尺使用原则
在布置图中，可以使用辅助图形和比例尺来更好地展示施工现场的布置情况。

辅助图形可以增加图纸的可读性，比例尺可以帮助读者准确判断施工现场的大小和距离。

以上是施工现场平面布置图的排列原则，通过遵循这些原则，能够制作出清晰、准确、易读的施工现场平面布置图，提高施工管理的效率和质量。
