第五章 油气储运PPT课件

第五章 油气储运PPT课件

破乳剂——破乳剂是一种表面活性物质，它能使乳化状的液 体结构破坏，以达到乳化液中各相分离开来的目的。
原油破乳是指利用破乳剂的化学作用将乳化状的油水混合液 中油和水分离开来，使之达到原油脱水的目的，以保证原油 外输含水标准。
13
第七章 油气集输与储运
§7.1 原油集输与储运
二、原油处理
电脱水
适合将于脱原处水油理过乳含程状水中液量，置在水于3滴0高%在压左电直右场流的中或油以交包电流水泳电型聚场原结，油、在乳偶电状级场液聚力。结的、作振 用 荡下聚，结促三使种水方滴式的进合 行并聚、结聚、结合形并成。较大粒径的水滴，实现油 水分在离交。流电场中，以偶级聚结、振荡聚结方式为主；
在直流电场中，以电泳聚结、偶级聚结方式为主。
14
第七章 油气集输与储运
§7.1 原油集输与储运
二、原油处理
2.原油脱气——油气分离 通过油气分离器和原油稳定装置把原油中的气态轻烃
组分脱离出去的工艺过程。
合格原油主要标准
国家规定在净化后的原油中含水不能超过0.5%，含盐 不大于50毫克/升，每吨原油含气不超过1立方米。
7
第七章 油气集输与储运
§7.1 原油集输与储运
一、井场集油系统
管线集油： 如果铺有输油管线，只需用流量表记下输走的油量，
而不用罐或其他地面设备，就可直接将原油输往集油站。 适用于油井比较集中或各油井产量较高的油田。
罐车集油： 用油罐车将分散在各油井的原油运往集油站。 适用于油井比较分散或各油井产量较低的油田。
通过加热增大油水密度差，加快水滴沉降速度。 通过加热降低原油黏度，加快水滴沉降。
热沉降脱水的主要设备是沉降罐。
12
第七章 油气集输与储运
油气储运简介

油气储运简介


相当于集中计量、集中转油 的小站流程。 优点：适应性强；后期调整 方便；井场设备简单，便于 集中控制，实现自动化。 缺点：废钢材；投资大。
实际上是排状、米状结 合，相当于集中计量、 集中转油。 特点与米字形管网相同。
（5）按油气集输系统布站级数：油井和原油库之间集输站场级
数； • 一级布站集油流程：只有集中处理站； • 二级布站集油流程：计量站和集中处理站； • 三级布站集油流程：计量站、接转站（增压）和集中 处理站； （6）集输系统密闭程度：开式和密闭流程
油气储运工程简介
• 油气储运就是油和气的储存与运输。在石油工业内部，它是连 接油气生产、加工、分配、销售诸环节的纽带。
ห้องสมุดไป่ตู้
油 气 储 运 工 程 主 要 内 容
1 2 3
矿场油气集输及处理 油气的长距离运输
各转运枢纽的储存和装卸
4
终点分配油库（或配气站）的营销
5
炼油厂和石化厂的油气储运
油气储运工程的任务
3）单管环形集油流程
4）稠油集输流程
a.高温集油流程：单管加热集油流程和掺稀 降粘流程。
b.掺蒸汽集油流程
5）气田集气流程
• 高压（>10MPa）、中压（1.6—10MPa )、 低压（ <1.6MPa ） • 两级降压 • 采气站：气液分离、计量、调压和脱除有 害气体。
三、油气分离
（一）分离方式
（二）分离器的类型和工作要求
1、分离器类型 （1）重力分离型：常用的为卧式和立式重 力分离器。 （2）碰撞聚结型：丝网聚结、波纹板聚结 分离器。 （3）旋流分离型：反向流、轴向流旋流分 离器、紧凑型气液分离器。 （4）旋转膨胀型。
2．油气分离器的基本原理
油气储运概论

油气储运概论


用户引入管
车间燃气管道
室内燃气管道
炉前燃气管道
（1）分类
环状 按管网形状分类 枝状 环枝状 地下 按敷设方式分类
架空
（2）室外燃气管道输送压力级别的制定
压力级别 高压燃气管道
次高压燃气管道 中压燃气管道
低压燃气管道
A B A B A B
压力单位（Mpa） 2.5＜P≤4.0 1.6＜P≤2.5 0.8＜P≤1.6 0.4＜P≤0.8 0.2＜P≤0.4 0.01＜P≤0.2 P≤0.01
CNG和LNG对比
CNG LNG
含义
压力
压缩天然气
10-25 MPa
液化天然气
-162°C 600
标准大气压（0.1MPa）
温度 常温 体积缩小倍数 300
特性 用途
高压 充装到气瓶，送至CNG 汽车加气站或CNG供应 站，供车用或生产生活 用
低温 储存、运输天然气、 车用
地下储气库规划布局图
首 站
中 间 站
末 站
储存设施或 用户管网
① 增压 Boost pressure heat ② 加热 add modifier ③ 添加改性剂 ④ 防腐、控制系统等辅助设施 Corrosion prevention
（1）长距离输油管道输送特点 运输量大 运费低，能耗少 输油管道一般埋在地下，安全可靠，油品损 耗低 建设投资少，占地面积少 不如车船运输多样：主要适用于单向、定点 运输 对一定直径的管道，有一经济合理的输送量 范围
旁接油罐输送方式
密闭输送方式
（5）输油站主要作业区
长距离输油管道施工现场
中国原油、天然气、成品油、煤气管道分布图
（4）天然气管道加压输送 用户 输气 干线 分输 管道 城市 管网
石油工程概论第五章油气储运工程1

石油工程概论第五章油气储运工程1


•油
• 分离出来。
•中
•的 •水 •分 油水乳状液，
•很难用沉降法分离。 “水包油”型乳状液
•4. •原油的脱水过程 •原
•破乳
•沉降
•油 •脱 •水 •脱 •
•水 •2 •处 •理 • •的
1 •加热
•化学破乳 3•电聚集
•一段脱水 •重力沉降脱水
•热化学脱水
•二段脱水
•• 从井口出来的井液主要是水和烃类混合物。 •• 在油藏的高温、高压条件下，天然气溶解在 • 原油中。在井液从地下沿井筒向上流动和沿 • 集输管道流动过程中，随着压力的降低，溶 • 解在液相中的气体不断析出，形成了气液混 ••• 合为物了。满足产品计量、处理、储存、运输和使 • 用的需要必须将它们分开，这就是油气分离。
•原油和天然气物性、自然条件、建设条 •件等制定的。
•按油气集输系统布站级数
•2.油气集输工艺流程
•= •三级布站
• 计量站、接转站、联合站
• = • 二级布站
•计量站（或计量接转站）、联合站
• = •一级半布站
• 计量阀组、联合站
•2.油气集输工艺流程
•5.1 矿场油气集输与储存
•“一级半”流程
•油气 •集输
•10 •9
•输 •液
•油、 •烃 •输 •储 •气 •存
•8 •7 •6 •天 •天 •原 •然 •然 •油 •气 •气 •储 •液 •脱 •存 ••烃 回 •水 •收
•原油和 •天然气 • 外输
•
1.
•油
•气 •集
•输
•系 •统
•5.1 矿场油气集输与储存
•1. •油 •气 •集 •输 •系 •统
•图8-1 集输工作过程示意图
油气储运设备 5.1

油气储运设备 5.1


（3）无力矩罐、桁架罐
无力矩罐：罐顶结构不受力矩作
用，结构简单，节省钢材，但承重承 压能力若，易积水，已经不再建造新 罐；
桁架罐：罐顶焊制在预先建好的桁
架上，耗钢多，质量大，施工复杂， 目前很少使用。
吉林化工学院 JILIN INSTITUTE OF CHEMICAL TECHNOLOGY
E-Mail:59396547@
一、被储物料类别分
2、储气设备 天然气储罐
应用：配气站；
加气站；
标致色：黄色。
用于储存石油天然气.
吉林化工学院 JILIN INSTITUTE OF CHEMICAL TECHNOLOGY
E-Mail:59396547@
一、被储物料类别分
3、储水设备 污水储罐
应用：污水处理罐；
污水储存罐；
三、储存设备的形状分
（2）浮顶罐、内浮顶罐
浮顶罐：罐顶随储油液位浮动一类
储罐；
内浮顶罐：选取了拱顶罐和浮顶
罐的 优点——在拱顶罐内又设置了浮船。
吉林化工学院 JILIN INSTITUTE OF CHEMICAL TECHNOLOGY
E-Mail:59396547@
三、储存设备的形状分
三、储存设备的形状分
2、卧式罐
可储存各种油品，也可储存液化石油气 。 容积在几到几百立方米之间； 多用于种类多，单重油品量少的场合；
碟形封头卧式罐
平头卧式储罐
吉林化工学院 JILIN INSTITUTE OF CHEMICAL TECHNOLOGY
E-Mail:59396547@
三、储存设备的形状分
E-Mail:59396547@
一、被储物料类别分
2、储气设备 液化石油气储 罐

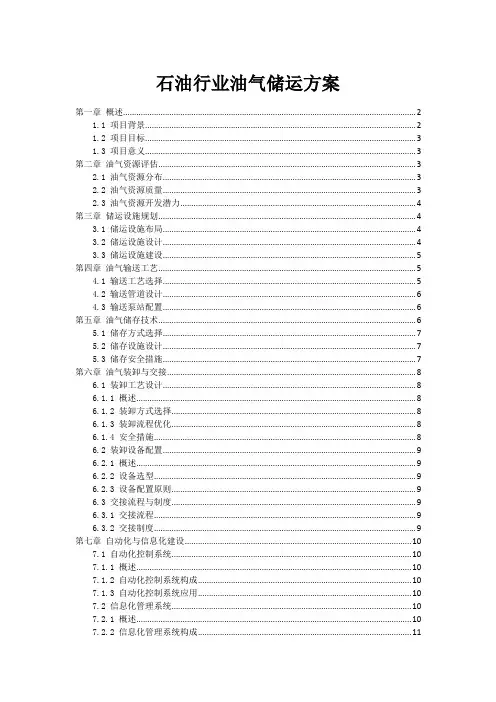

石油行业油气储运方案

石油行业油气储运方案

石油行业油气储运方案第一章概述 (2)1.1 项目背景 (2)1.2 项目目标 (3)1.3 项目意义 (3)第二章油气资源评估 (3)2.1 油气资源分布 (3)2.2 油气资源质量 (3)2.3 油气资源开发潜力 (4)第三章储运设施规划 (4)3.1 储运设施布局 (4)3.2 储运设施设计 (4)3.3 储运设施建设 (5)第四章油气输送工艺 (5)4.1 输送工艺选择 (5)4.2 输送管道设计 (6)4.3 输送泵站配置 (6)第五章油气储存技术 (6)5.1 储存方式选择 (7)5.2 储存设施设计 (7)5.3 储存安全措施 (7)第六章油气装卸与交接 (8)6.1 装卸工艺设计 (8)6.1.1 概述 (8)6.1.2 装卸方式选择 (8)6.1.3 装卸流程优化 (8)6.1.4 安全措施 (8)6.2 装卸设备配置 (9)6.2.1 概述 (9)6.2.2 设备选型 (9)6.2.3 设备配置原则 (9)6.3 交接流程与制度 (9)6.3.1 交接流程 (9)6.3.2 交接制度 (9)第七章自动化与信息化建设 (10)7.1 自动化控制系统 (10)7.1.1 概述 (10)7.1.2 自动化控制系统构成 (10)7.1.3 自动化控制系统应用 (10)7.2 信息化管理系统 (10)7.2.1 概述 (10)7.2.2 信息化管理系统构成 (11)7.2.3 信息化管理系统应用 (11)7.3 系统集成与优化 (11)7.3.1 概述 (11)7.3.2 系统集成 (11)7.3.3 系统优化 (12)第八章油气储运安全与环保 (12)8.1 安全管理制度 (12)8.1.1 安全管理概述 (12)8.1.2 组织管理 (12)8.1.3 风险管理 (12)8.1.4 隐患排查治理 (12)8.1.5 安全培训与宣传教育 (12)8.2 环保措施与技术 (12)8.2.1 环保措施概述 (12)8.2.2 污染防治 (13)8.2.3 节能降耗 (13)8.2.4 绿化环保 (13)8.3 应急预案与处理 (13)8.3.1 应急预案 (13)8.3.2 处理 (13)8.3.3 整改 (13)第九章经济效益分析 (13)9.1 投资估算 (13)9.1.1 投资构成 (13)9.1.2 投资估算方法 (13)9.2 成本分析 (14)9.2.1 成本构成 (14)9.2.2 成本分析方法 (14)9.3 效益评估 (14)9.3.1 经济效益 (14)9.3.2 社会效益 (14)9.3.3 综合效益 (14)第十章项目实施与运营管理 (15)10.1 项目实施计划 (15)10.2 运营管理策略 (15)10.3 持续改进与优化 (15)第一章概述1.1 项目背景我国经济的持续快速发展，石油作为重要的能源资源，其需求量逐年增长。

油气储运

油气储运


石 油 基 础 知 识
原 油 的 组 成
1、原油化学元素组成
碳 （83% ~ 87%） 氢（11% ~ 14%）
主要成分
组成
硫（0.06% ~ 0.8%） 1% ~ 4% 氮（0.02% ~ 1.7%） 氧（0.08% ~ 1.82%） 及微量金属元素（镍、钒、铁 等）。
碳 氢 硫 氮 氧 微量元素
吸附剂
A、B、C 混合物
原料气
吸 附 塔 （干燥）
吸 附 塔 再生气 （再生） 加热器
吸附质
C
A、B
干气
混合物
矿 场 油 气 集 输 工 艺
油气集输的主要工艺环节
天然气净化
主要烃类成分：甲烷和少量乙 烷、丙烷等； 少量非烃类组分: 硫化氢、二 氧化碳、氮气、 水蒸气等。
（杂质气体的存对气体的 脱水后干天然气 运输和利用有危害） 水
3、天然气脱水，降低天然气露点
矿 场 油 气 集 输 工 艺
二、 天然气中含酸性气体
油田伴生气中的酸性气体组分主要包括硫化氢（ H2S ）、硫醇、硫醚、羟基 硫、二硫化碳（ CS2）、二硫醚、二氧化碳（ CO2）等，其中以 H2S 和 CO2 最为常见。
酸性组分的危害：
① 酸性组分溶解在水或液烃中，形成酸液，造成输气管线与设备的严重腐蚀。 ② 含硫组分大都是毒性较大的气体，如发生泄漏，会导致人员中毒。 ③ 含硫天然气燃烧后直接排入大气，会产生严重的 S02 环境污染。
天 然 气 知 识
天然气的物性
密 度
天然气的性质
相 对 密 度 标准状态下天然气的密度与干燥 空气密度之比
单位体积的天然气质量称为天然气 密度 。
m 气 V
式中 ρ气一天然气密度，kg/m3； m一天然气质量，kg; V一天然气体积，m3。
油气储运

油气储运


第二次世界大战期间，美国的油轮船队运送了大量原油。 第二次世界大战期间，美国的油轮船队运送了大量原油。 这对缓解战时东海岸对石油的需求起了重要作用；因此， 这对缓解战时东海岸对石油的需求起了重要作用；因此，这些 油轮就成了敌方潜艇的主要袭击目标， 油轮就成了敌方潜艇的主要袭击目标，这就迫使美国发展其管 网系统——一种不易受袭击的输送方式。 一种不易受袭击的输送方式。 网系统 一种不易受袭击的输送方式 气体的管线输送 早在三千年以前，我国就用竹筒来输送天然气。 早在三千年以前，我国就用竹筒来输送天然气。 我国是最早输气的国家之一， 我国是最早输气的国家之一，四川盐业展览厅的一些资 料里， 料里，记载了我国古代劳动人民开采和输送天然气的光 辉业迹。直到1821 1821年 辉业迹。直到1821年，美国的阿瑞哈特打了第一口天然 气井，他只钻了5米就发现了气层； 气井，他只钻了5米就发现了气层；然后他用空心圆木 串在一起，制作成了美国的第一条输气管线，所产天然 串在一起，制作成了美国的第一条输气管线， 气用来给附近人家照明。这就是美国天然气工业的开端。 气用来给附近人家照明。这就是美国天然气工业的开端。
油气集输工艺流程
1、按转油和量油方式分类
分井计量、分井转油：计量和油气分离在每口井井场进行， 分井计量、分井转油：计量和油气分离在每口井井场进行， 分离后的油气分别进入集油和集气两条管路进行输送。 分离后的油气分别进入集油和集气两条管路进行输送。 集中计量、集中转油（小站流程）：一个区的油井计量和 集中计量、集中转油（小站流程）：一个区的油井计量和 ）： 分离工作都集中在计量转油站， 分离工作都集中在计量转油站，由一个生产分离器承担几 口井的转油工作，把几口井的产物一起分离、一起即将， 口井的转油工作，把几口井的产物一起分离、一起即将， 另用一个单井分离器轮流计量每一口井的油气产量。 另用一个单井分离器轮流计量每一口井的油气产量。 分井计量、集中转油（单管密闭混输）：油气在井场计量 分井计量、集中转油（单管密闭混输）：油气在井场计量 ）： 后，再混入同一条管线混输到转油站，转油站把各井送来 再混入同一条管线混输到转油站， 的油气混合物进行油气分离，记录总产量。 的油气混合物进行油气分离，记录总产量。
油气储运安全工程概论课件1

油气储运安全工程概论课件1

原油储运系统的组成
China University of Petroleum
1-井场；2-集气站；3-有净化装置的压气首站；4-支线配气站；5,6-铁路和公 路穿越；7-中间压气站；8,9-河流穿越和跨越；10-地下储气库；11-阴极保护 站；12-终点配气站
天然气储运系统的组成
China University of Petroleum
安全促进生产 生产必须安全 安全是最大的节约 事故是最大的浪费 一切为安全工作让路 一切为安全工作服务
力戒：
说起来重要 做起来次要 忙起来不要
China University of Petroleum
1986年10月13日，时任上海市市长的江泽民 在全市消防工作会议上讲“隐患险于明火， 防范胜于救灾，责任重于泰山”。
侯磊 教授 博导
China University of Petroleum
《油气储运安全工程概论》
油气储运工程专业以及相关专业的一门选修 课，主要包括油气储运系统的安全设计、安 全评价、安全管理、安全技术以及安全法规 等内容。 32学时 2学分
China University of Petroleum
China University of Petroleum

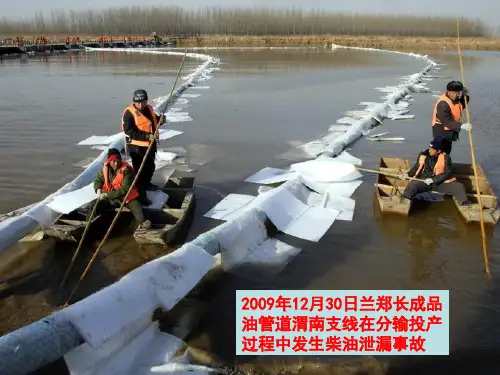

输气管道事故率
地区 次/(103km·a)
欧洲 0.42
前苏联 0.46
美国 0.60
我国四川 4.3
注：国外为1970～2000年粗略统计，四川为上世纪90年代12条气 管道粗略统计。
当前我国油气管道进入事故易发期，事故率平均为 3次/(103km·a) ，远高于美国的0.5次/(103km·a)和 欧洲的0.25次/(103km·a) 。
China University of Petroleum

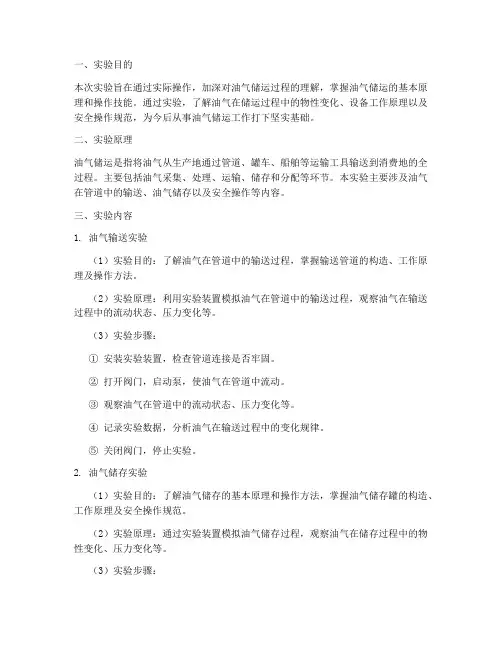

油气储运实验报告

油气储运实验报告

一、实验目的本次实验旨在通过实际操作，加深对油气储运过程的理解，掌握油气储运的基本原理和操作技能。

通过实验，了解油气在储运过程中的物性变化、设备工作原理以及安全操作规范，为今后从事油气储运工作打下坚实基础。

二、实验原理油气储运是指将油气从生产地通过管道、罐车、船舶等运输工具输送到消费地的全过程。

主要包括油气采集、处理、运输、储存和分配等环节。

本实验主要涉及油气在管道中的输送、油气储存以及安全操作等内容。

三、实验内容1. 油气输送实验（1）实验目的：了解油气在管道中的输送过程，掌握输送管道的构造、工作原理及操作方法。

（2）实验原理：利用实验装置模拟油气在管道中的输送过程，观察油气在输送过程中的流动状态、压力变化等。

（3）实验步骤：① 安装实验装置，检查管道连接是否牢固。

② 打开阀门，启动泵，使油气在管道中流动。

③ 观察油气在管道中的流动状态、压力变化等。

④ 记录实验数据，分析油气在输送过程中的变化规律。

⑤ 关闭阀门，停止实验。

2. 油气储存实验（1）实验目的：了解油气储存的基本原理和操作方法，掌握油气储存罐的构造、工作原理及安全操作规范。

（2）实验原理：通过实验装置模拟油气储存过程，观察油气在储存过程中的物性变化、压力变化等。

（3）实验步骤：① 安装实验装置，检查储存罐连接是否牢固。

② 打开阀门，将油气注入储存罐。

③ 观察油气在储存过程中的物性变化、压力变化等。

④ 记录实验数据，分析油气在储存过程中的变化规律。

⑤ 关闭阀门，停止实验。

3. 安全操作实验（1）实验目的：了解油气储运过程中的安全操作规范，提高安全意识。

（2）实验原理：通过模拟油气泄漏、火灾等事故场景，学习应急处理方法。

（3）实验步骤：① 观看安全操作规范视频。

② 模拟油气泄漏、火灾等事故场景，进行应急处理。

③ 分析事故原因，总结经验教训。

四、实验结果与分析1. 油气输送实验通过实验，观察到油气在管道中的流动状态、压力变化等，分析了油气在输送过程中的变化规律。

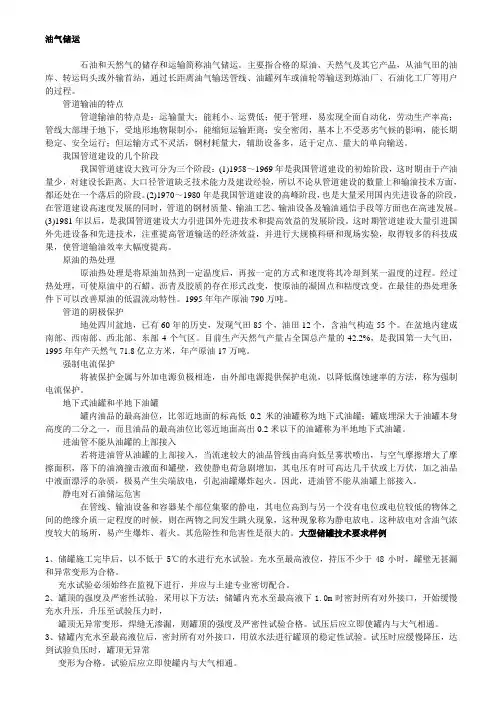

油气储运

油气储运

油气储运石油和天然气的储存和运输简称油气储运。

主要指合格的原油、天然气及其它产品，从油气田的油库、转运码头或外输首站，通过长距离油气输送管线、油罐列车或油轮等输送到炼油厂、石油化工厂等用户的过程。

管道输油的特点管道输油的特点是：运输量大；能耗小、运费低；便于管理，易实现全面自动化，劳动生产率高；管线大部埋于地下，受地形地物限制小，能缩短运输距离；安全密闭，基本上不受恶劣气候的影响，能长期稳定、安全运行；但运输方式不灵活，钢材耗量大，辅助设备多，适于定点、量大的单向输送。

我国管道建设的几个阶段我国管道建设大致可分为三个阶段：(1)1958～1969年是我国管道建设的初始阶段，这时期由于产油量少，对建设长距离、大口径管道缺乏技术能力及建设经验，所以不论从管道建设的数量上和输油技术方面，都还处在一个落后的阶段。

(2)1970～1980年是我国管道建设的高峰阶段，也是大量采用国内先进设备的阶段，在管道建设高速度发展的同时，管道的钢材质量、输油工艺、输油设备及输油通信手段等方面也在高速发展。

(3)1981年以后，是我国管道建设大力引进国外先进技术和提高效益的发展阶段。

这时期管道建设大量引进国外先进设备和先进技术，注重提高管道输送的经济效益，并进行大规模科研和现场实验，取得较多的科技成果，使管道输油效率大幅度提高。

原油的热处理原油热处理是将原油加热到一定温度后，再按一定的方式和速度将其冷却到某一温度的过程。

经过热处理，可使原油中的石蜡、沥青及胶质的存在形式改变，使原油的凝固点和粘度改变。

在最佳的热处理条件下可以改善原油的低温流动特性。

1995年年产原油790万吨。

管道的阴极保护地处四川盆地，已有60年的历史，发现气田85个，油田12个，含油气构造55个。

在盆地内建成南部、西南部、西北部、东部4个气区。

目前生产天然气产量占全国总产量的42.2%，是我国第一大气田，1995年年产天然气71.8亿立方米，年产原油17万吨。

石油储运基础第五章PPT课件

3
木衡 臣于子铜环权 战国·楚
4
始皇诏铜方升 秦 计算容积215.65立方厘米 5
天平 铜砝码 清
6
第一节 石油计量概述
一、计量的一般概念 1、计量
计量是“实现单位统一、量值准确可靠的活 动”。 准确性：是指测量结果与被测量真值的一致程 度。 一致性：测量结果可重复、再现和比较。 溯源性：计量基准。 法制性：法律保障（计量法）。
体积重量法 测油品体积，测温度、测密度
换算为质量
重量法
地衡、电子轨道衡等衡器（磅称）称 换算为质量 重或质量流量计测质量。
采用何种计量方法及计量器具，应视具体情况 而定。
14
二、油品计量Байду номын сангаас法概述
计量方法基本选用原则： 油罐交接计量、铁路油罐车、油船、油驳的装卸油计
量采用人工检尺计量方法。 原油、液体产品、气体产品的管道输送，汽车罐车装
程序。
5、校准：在规定条件下，为确定测量仪器或测量系
统所指出的量值，与对应的由标准所复现的量值之间 的操作。
9
一、计量的一般概念
6、比对：在规定条件下，对相同准确等级的同种计
量基础、标准或工作计量器具之间的量值进行比较。
7、量值传递：通过对计量器具的检定或校准，将国
家基准所复现的计量单位量值，通过各等级计量标准 传递到工作计量器具上，以保证被测对象所测得量值 的准确和一致的过程。
16
一、油罐计量中的计量器具
（一）量油尺 量油尺是用于测量油罐内液体高度或空间高度 的专用尺。
1、量油尺的结构 量油尺由尺砣、尺架、尺带、挂钩、摇柄、
手柄等部件构成，如图5-1。
17
（一）量油尺
1、量油尺的结构

第五章 油气储运


第七章
三、油气计量
油气集输与储运
§7.1 原油集输与储运
外输流量计量：是对石油和天然气输送流量的测定，它是 输出方和接收方进行油气交接经营管理的基本依据。 接转流量计量：在油气计量接转站中的计量。 有的油气计量站因油压较低，增加了缓冲罐和输油泵 等外输设备，这种油气小站叫计量接转站，既进行油气计 量，还承担原油接转任务。
第七章 油气集输与储运 §7.1 原油集输与储运
二、原油处理
3.原油稳定与轻烃回收 原油分馏稳定法
采用原油稳定塔，塔底出稳定原油，塔顶出轻组分。分离精度 高，稳定原油质量好，易于自动控制。
轻烃回收
将以气态方式存在的轻烃通过不同的工艺方法以液态形式回 收。常用的方法：

固体吸附法
液体吸收法
低温分离法。
第七章
二、原油处理
油气集输与储运
§7.1 原油集输与储运 4.含油污水处理 含油污水具有如下特点：

1.污水含油。污水含油量一般为1000mg/L，污水中的含油一般 以浮油、分散油、乳化油和溶解油四种形态分布于水中。 2.污水中含有多种离子； 含油污水的危害： 3.污水中含有多种气体； 4.污水中含有悬浮固体； 腐蚀性强、易结垢、污染重 5.水温较高； 6.矿化度较高； 7.含有大量的细菌； 8.表面张力大，残存大量的化学药剂及其它的杂质。
第五章
一、井场集油系统
油气集输与储运
§7.1 原油集输与储运
将油田若干口井产出的原油经管线或罐车输送 到集油站的储罐或处理容器中，称为集油。 油田集油系统大部分是由管线、各种储罐和处 理容器组成的。 集油方式：管线集油和罐车集油。 集油站（又叫转油站）：是把数座计量(接转)站的来 油集中在一起，进行油气分离、油气计量、加热沉降和油 气转输等作业的中型油站。有的转油站还包括原油脱水作 业，这种站叫脱水转油站。

油气储运简介ppt课件


节能与环保
注重节能减排和环保，推 广清洁能源的使用，降低 储运过程对环境的影响。
CHAPTER 02
油气储存方式及特点
地下储气库
地下储气库是一种利用地下岩层空隙储存天然气的设施 ，具有储存量大、安全可靠、成本低等优点。
地下储气库的储存量可以根据需要进行调整，可以长期 储存天然气，保证天然气的供应稳定。
CHAPTER 06
油气储运工程实例介绍
国际某地下储气库建设实例
储气库类型
地下储气库，利用地下岩层构 造进行油气储存。
规模与设施
拥有数百万立方米的储存能力 ，配备先进的油气处理和输送 设施。
地理位置
该项目位于国际某重要能源枢 纽地区，地理位置优越。
功能与作用
主要用于调峰、应急储备、气 体回收等，对保障该地区能源 安全具有重要意义。
地下储气库的建设需要在地下岩层中挖掘坑道，然后在 坑道中填充天然气，形成天然气储气库。
地下储气库的建设和维护成本相对较低，可以满足大规 模天然气的储存需求。
油罐储存
01
02
03
04
油罐是一种常见的石油储存设 备，由钢板焊接而成，具有储 存量大、安全可靠、成本低等
优点。
油罐的容量可以根据需要进行 调整，可以长期储存石油，保
应急处理
油气储运企业应制定应急预案，并定期进行演练。当发生事故时，应立
即启动应急响应程序，组织专业人员处理事故，确保人员和财产安全。
பைடு நூலகம்
环保与节能减排
减少排放
油气储运企业应采取措施减少废气、废水和固体废物的排放。例如，使用环保材料、优化 储存工艺、开展废水回收利用等。
节能减排
油气储运企业应采取措施降低能源消耗和碳排放。例如，使用高效节能设备、开展能源审 计和管理、实施碳捕捉和储存技术等。

油气储运定义

油气储运定义
油气储运是指将石油和天然气从产地运输到处理厂、炼油厂或终端用户的过程。

它涉及到将天然资源从地下抽取、处理、储存和运输，以供给各个行业和消费者使用。

首先，油气的储运包括石油和天然气的提取和生产。

石油和天然气是地下埋藏
的化石燃料，为了将其提取到地表，油气企业使用探测技术来确定油气藏的位置和规模。

一旦找到合适的油气田，油井会被钻孔，在地下的油气层中抽取石油和天然气。

其次，油气储运包括将石油和天然气从油田运输到处理厂、炼油厂或终端用户
的过程。

这涉及到建设和维护各种输油、输气管道、集输站以及相应的设备。

这些管道的建设需要遵守严格的安全标准，并且需要进行定期维护和监控，以确保管道的安全和可靠运行。

另外，油气储运也包括石油和天然气的储存。

在某些情况下，油气的生产可能
会超过需求，因此需要建立储油罐和地下储气库来储存过剩的石油和天然气。

这些储存设施可以在需求增加或供应中断时提供稳定的供应。

总之，油气储运是一个复杂的过程，涉及到从地下提取资源到将其交付给最终
用户的各个环节。

它在保障能源供应、推动经济发展方面起到了至关重要的作用。

油气储运的安全和可靠性对于确保能源供应和保护环境都非常重要。

只有通过科学的规划、建设和维护，才能确保油气的顺利运输和利用。

油气储运

1. 简述我过油气储运的发展概况油气储运业是从16世纪初美国大量敷设金属管道用来输送石油、石油产品以及天然气开始的。

随着金属焊接工艺的极大改善，进一步刺激了以管道输送为标志的油气储运业的发展；第二次世界大战期间，随着战地用油的剧增，导致了成品油长输管道的迅猛发展。

战后各国为了恢复经济，加快了工业化的发展步伐，随着工业的快速发展，各国对油气能源的需求日益增长。

不仅缺乏油气资源的国家急需从产油国进口原油或天然气来发展本国的经济，而且原来产油的国家因石油和天然气资源供不应求也需从它国进口。

于是，为了适应全球油气资源供求新格局的需要，油气储运业在这一时期得到了前所未有的高速发展。

伴随油气管道建设的飞速发展，世界油气储存的能力和规模也得到了相应的发展。

自从50年代第二次中东战争爆发，西欧部分国家经济受到以沙特阿拉伯为首的中东产油国石油禁运政策的影响后，欧洲经合组织就建议各成员国将其石油储备量提高到两个月的消费量，并逐渐增加到使用90天的储备量。

到1989年，中国在四川、重庆地区已形成了一个总长度达1400多千米的环形干线输气管网。

中国其他地区已建成的输气管道主要有：华北至北京输气管线（两条）、大港至天津输气管线、中沧线（濮阳至沧州）、中开线（濮阳至开封）、天沧线（天津至沧州）、陕京线（靖边至北京）、靖西线（靖边至西安）、靖银线（靖边至银川）、轮库线（轮南至库尔勒）、吐乌线（吐鲁番至乌鲁木齐）等。

此外，中国在20世纪90年代还建成了两条长距离海底输气管道。

一条是南海崖13-l气田至香港输气管线，另一条是东海平湖凝析气田至上海的湿天然气管线。

中国的天然气管道建设正面临着历史上最好的机遇，酝酿多年的“西气东输”工程已经建成。

这项工程的核心部分是建设一条从新疆塔里木到上海、总长度达4000多千米的大型干线输气管道。

众所周知，石油和天然气是世界各国目前发展经济不可缺少的重要能源形式。

由于全球油气资源分布的极端不均衡，需求量因地区差异较大，使得油气资源从产地到用户之间需要一个庞大的储运系统来连接，一旦这个储运系统的运输受阻，不仅对油气消费国的经济发展产生不利影响，而且还会给产油国的经济造成损失。
