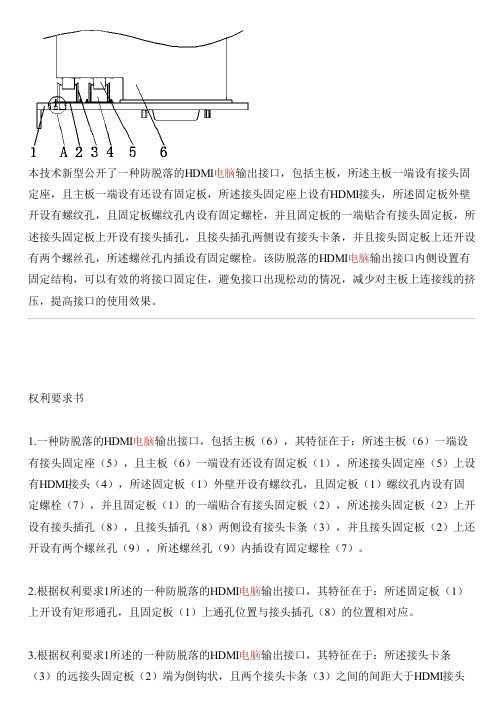

本技术新型公开了一种防脱落的HDMI电脑输出接口，包括主板，所述主板一端设有接头固定座，且主板一端设有还设有固定板，所述接头固定座上设有HDMI接头，所述固定板外壁开设有螺纹孔，且固定板螺纹孔内设有固定螺栓，并且固定板的一端贴合有接头固定板，所述接头固定板上开设有接头插孔，且接头插孔两侧设有接头卡条，并且接头固定板上还开设有两个螺丝孔，所述螺丝孔内插设有固定螺栓。

该防脱落的HDMI电脑输出接口内侧设置有固定结构，可以有效的将接口固定住，避免接口出现松动的情况，减少对主板上连接线的挤压，提高接口的使用效果。

权利要求书1.一种防脱落的HDMI电脑输出接口，包括主板（6），其特征在于：所述主板（6）一端设有接头固定座（5），且主板（6）一端设有还设有固定板（1），所述接头固定座（5）上设有HDMI接头（4），所述固定板（1）外壁开设有螺纹孔，且固定板（1）螺纹孔内设有固定螺栓（7），并且固定板（1）的一端贴合有接头固定板（2），所述接头固定板（2）上开设有接头插孔（8），且接头插孔（8）两侧设有接头卡条（3），并且接头固定板（2）上还开设有两个螺丝孔（9），所述螺丝孔（9）内插设有固定螺栓（7）。

2.根据权利要求1所述的一种防脱落的HDMI电脑输出接口，其特征在于：所述固定板（1）上开设有矩形通孔，且固定板（1）上通孔位置与接头插孔（8）的位置相对应。

3.根据权利要求1所述的一种防脱落的HDMI电脑输出接口，其特征在于：所述接头卡条（3）的远接头固定板（2）端为倒钩状，且两个接头卡条（3）之间的间距大于HDMI接头（4）的宽度。

4.根据权利要求1所述的一种防脱落的HDMI电脑输出接口，其特征在于：所述固定螺栓（7）的长度大于固定板（1）和接头固定板（2）的厚度。

5.根据权利要求1所述的一种防脱落的HDMI电脑输出接口，其特征在于：所述接头插孔（8）的内部面积大于HDMI接头（4）的剖面面积。

6.根据权利要求1所述的一种防脱落的HDMI电脑输出接口，其特征在于：所述螺丝孔（9）在接头固定板（2）上的位置与固定板（1）上螺纹孔的位置相对应。

电脑连接电视的方法——HDMI篇（图文详解）为什么要用HDMI线实现电脑连接电视？因为现在的液晶电视基本上都有VGA接口，所以你可以很容易地用VGA线实现电脑连接电视上，但是该文有一个地方没有提到，那就是分辨率的问题，现在的液晶电视的主流面板已经是全高清面板（1920X1080），但是遗憾的是，很多电视（尤其是一些国产电视）上的VGA接口还停留在五、六年前的标准，只能支持640X480，800X600，1024X768这几个常用的低端显示器的分辨率，不能支持1920X1080，让你的全高清液晶面板不能发挥最佳水平！（下图是海尔的52寸液晶电视LU52T1的说明书截图，其中的PC接口就是VGA接口，只支持最高1024X768的分辨率，所以如果想让这款电视显示1080P的画面，就只能用它的HDMI接口进行电脑连接电视）然而不支持1920X1080这个分辨率还不是最糟糕的，毕竟1024X768的分辨率也已经挺清楚了，而且字比较大，关键的问题是，如果使用1024X768，画面就是4：3的，而电视是16：9的，这样就会看到画面被压扁了，感觉很差，如下图所示，左边是4：3比例的1024x768，右边是16：9比例的1280x720。

如何用HDMI线实现电脑连接电视首先，你需要有一台支持HDMI输入的电视，一台有显卡带HDMI输出的电脑，如果电脑不带HDMI输出，DVI输出也可以，但是需要用一个DVI转HDMI的转接头。

其次，你需要一根合适长度的HDMI线，这里我们建议不要用超过10米的HDMI线，不管那些卖线的厂家如何忽悠你，因为一根纯粹的HDMI 线（没有特别电路增强的话）超过10米后，很难保证可以继续支持1920X1080这样高的分辨率，而且一根10米以上的HDMI线价格都不便宜，如果不能上到1080P（1920X1080）的话，有什么意义呢？最后，就是连线，很简单，只有一根HDMI线，一端插电脑显卡HDMI输出，一端插电视的HDMI输入，就实现了电脑连接电视，电脑的声音和图像就可以送到电视了，下面我们会重点讲一下电脑连接电视后，使用中容易碰到的一些问题。

HDMI完全使用手册第一章我们为什么需要数字传输接口 (3)第一节数字化影音时代模拟接口的缺陷 (3)第二节HDMI标准横空出世 (4)第三节HDMI标准的主要特性和优势 (6)第二章HDMI技术详细解析 (7)第一节HDMI传输原理解析 (7)第二节HDMI接口类型 (10)第三节HDMI支持的显示格式 (16)第四节HDCP版权保护技术解析 (18)1HDCP版权保护机制的功能 (18)2HDCP实现机制 (19)第五节HDMI标准的发展之路 (20)第六节HDMI音频功能解析 (21)1HDMI音频功能浅析 (21)2HDMI对音频格式支持的变迁 (22)第七节HDMI1.3标准详解 (22)第八节HDMI系统中传输线材的重要性 (25)第三章HDMI标准身后的商业模式 (27)第一节HDMI标准的普及状况 (27)第二节HDMI标准的收费模式 (28)第三节HDMI的"D E FACTO"推广策略 (30)第四章HDMI推广过程中的主要问题 (31)第一节厂商在生产HDMI设备时的问题 (31)第二节HDMI ATC认证的先天缺陷 (32)第三节S IMPLAY HD过高收费带来的障碍 (32)第五章HDMI技术面临的机遇和挑战 (34)第一节HMDI的有力对手—D ISPLAY P ORT技术 (34)第二节HDMI面对的机遇 (35)第一章我们为什么需要数字传输接口第一节数字化影音时代模拟接口的缺陷说起显示设备，很多人都会在第一时间想起电视机和电脑显示器这些在生活中随处可见的设备。

的确，随着人类社会的不断进步，各种显示设备已经在人类社会中发挥了巨大的作用，无论是在工业生产的第一线，还是在家庭休闲娱乐的时刻，人们都希望能看到清晰、流畅的影像。

而对于显示设备来说，要想显示出丰富多彩的高分辨率画面，除了高质量的信号源，还需要一个高性能的信号传输、接收装置，也就是我们常说的信号接口。

问：HDMI 是什么？HDMI（高清晰度多媒体接口）是首个也是业界唯一支持的不压缩全数字的音频/ 视频接口。

HDMI 通过在一条线缆中传输高清晰、全数字的音频和视频内容，极大简化了布线，为消费者提供最高质量的家庭影院体验。

HDMI 在单线缆中提供任何音频/ 视频源（如机顶盒、DVD 播放机或 A/V 接收器）与音频和/ 或视频监视器（如数字电视 DTV ）之间的接口。

HDMI 支持单线缆上的标准、增强的或高清晰度视频和多声道数字音频。

它传输所有 ATSC HDTV 标准并支持 8 频道、192kHz、不压缩的数字音频和现有的压缩格式（例如 Dolby Digital 和 DTS），HDMI 1.3 还新增了对新型无损数字音频格式Dolby® TrueHD 和 DTS-HD Master Audio™ 的支持，空余带宽用于未来增强和需求。

HDMI 是事实上的 HD 和消费类电子市场的标准数字接口：已被 500 多家企业采纳，预计在 2007 年超过 1 亿 3 千万采用 HDMI 的设备将上市，在 2010 年，安装 HDMI 的设备将达到 10 亿（据 In-Stat 保守估计）。

融合–HDMI 是融合 PC 和消费类电子设备的接口：HDMI 使得 PC 可以传输高级的媒体内容，包括高清晰的电影和多声道的音频格式。

HDMI 是唯一可以连接到 HDTV 和数字 PC 监视器，实现 DVI 和 HDMI 标准的接口。

不断演变的标准– HDMI 是不断发展变化以适应市场的需要：装备了 HDMI 规范新版本的产品将继续完全向后兼容早期的 HDMI 产品。

问：谁支持 HDMI？HDMI 创立者包括领先的消费类电子产品的制造商Hitachi、Matsushita Electric Industrial (Panasonic)、Philips、Sony、Thomson (RCA)、Toshiba 和 Silicon Image。

HDMI介绍与流程HDMI，全称为（High Definition Multimedia Interface）高清多媒体接口，主要用于传输高清音视频信号。

HDMI引脚：HDMI有A,B,C,D,E五种引脚类型，目前市面中比较常见的就是Type A：其中•1-9 都是TMDS数据传输实际上用到的引脚，分为0,1,2三组•10-12 为TMDS时钟信号，如当前Video Timing为480p@60Hz（Htotal：800，Vtotal:525），则TMDS clock = 800x525x60 = 25.2MHz。

TMDS clock就像是对像素的打包，一个clock分别在三个Channel传输一个像素的R、G、B（8bit）信号。

•13 为CEC（consumer electronic control）类似一种扩展的HDMI功能，供厂家自己定制HDMI消息，（比如说你有一台sony的DVD与TV，两者用HDMI线接上，如果你用TV的遥控器可以控制DVD，另DVD执行某种功能，那么该功能的命令信号就是通过TV与DVD间的CEC引脚传输的）•14 为保留引脚，未使用（或者也可以为CEC提供多一个引脚）•15-16 为I2C引脚，用于DDC（Display Data Channel，主要用于EDID与HDCP的传输）传输，具体可以查看。

在HDMI的流程中，DDC通信几乎是最先做的（前有Hotplug），因为HDMI的主从两个设备需要通过DDC来获得他们对方设备的EDID，从而得到各种信息，并且通过比较timming以确定以后送出来的timming为最合适的•17 为接地引脚•18 为5v的AC引脚•19 为Hotplug（热拔插）引脚（用于监测HDMI设备有没有存在，如果存在（Hotplug为high）那么可以通过DDC去读EDID），HDMI有规定在HDMI 5vAC断电时source device可以读reciever device的EDID，也就是需要Hotplug为High。

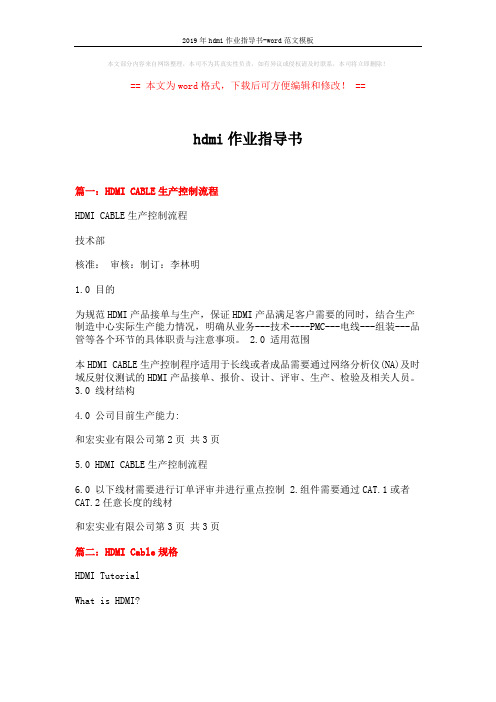

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==hdmi作业指导书篇一：HDMI CABLE生产控制流程HDMI CABLE生产控制流程技术部核准：审核：制订：李林明1.0 目的为规范HDMI产品接单与生产，保证HDMI产品满足客户需要的同时，结合生产制造中心实际生产能力情况，明确从业务---技术----PMC---电线---组装---品管等各个环节的具体职责与注意事项。

2.0 适用范围本HDMI CABLE生产控制程序适用于长线或者成品需要通过网络分析仪(NA)及时域反射仪测试的HDMI产品接单、报价、设计、评审、生产、检验及相关人员。

3.0 线材结构4.0 公司目前生产能力:和宏实业有限公司第2页共3页5.0 HDMI CABLE生产控制流程6.0 以下线材需要进行订单评审并进行重点控制 2.组件需要通过CAT.1或者CAT.2任意长度的线材和宏实业有限公司第3页共3页篇二：HDMI Cable规格HDMI TutorialWhat is HDMI?HDMI (High-Definition Multimedia Interface) is the first industry-supported, uncompressed, all-digital audio/video interface. HDMI provides an interface between any audio/video source, such as a set-top box, DVD player, and A/V receiver and an audio and/or video monitor, such as a digital television (DTV).HDMI supports standard, enhanced, or high-definition video, plusmulti-channel digital audio on a single cable. It transmits all ATSC HDTV standards and supports 8-channel digital audio, with bandwidthto spare to accommodate future enhancements and requirements.Who supports HDMI?The HDMI Founders include leading consumer electronics manufacturers Hitachi, Matsushita Electric Industrial (Panasonic), Philips, Sony, Thomson (RCA), Toshiba, and Silicon Image. Digital Content Protection, LLC (asubsidiary of Intel) is providing High-bandwidth Digital Content Protection (HDCP) for HDMI. In addition, HDMI has the support ofmajor motion picture producers Fox and Universal, and systemoperators DirecTV, EchoStar (Dish Network) as well as CableLabs.How do consumers benefit from HDMI?The new HDMI digital interconnect provides:?? Superior, uncompressed digital video and audio quality Simple,user-friendly connector that replaces the maze of cablingbehind the entertainment center? Integrated remote control? A popular interface enabling the transmission of high-definitioncontent. HDMI opens the floodgate of digital content from majormotion picture producersWhen will the HDMI specification be released?The HDMI 1.0 specification is available now. CE manufacturers may begin designing products incorporating the HDMI standard-addressing consumer demand for HD programming and for DTVs that display this content.When will prototypes of HDMI products be available?HDMI-based prototype devices were first demonstrated at CES inJanuary 201X. The CE industry is currently transitioning from DVI to HDMI connections. Backward- compatible with the DVI 1.0 specification, HDMI enables both multi-channel digital audio and uncompressed video transmission over asingle cable and connector, and in combination with HDCP addresses content providers' requirement for a secure interface to protecthigh-quality content from unauthorized redistribution.What is the life expectancy of HDMI?HDTV uses less than 1/2 of HDMI's available 5 Gbps bandwidth. With capacity to spare, HDMI can incorporate new technology advancements andcapabilities long into the foreseeable future.Does HDMI provide a secure interface?HDMI, when used in combination with HDCP, provides a secureaudio/video interface that meets the security requirements of content providers and systems operators.What are the advantages of HDMI over existing analog interfaces such as composite, S-Video and component video?? Quality HDMI transfers uncompressed digital audio and video for thehighest, crispest image quality.All Digital HDMI ensures an all-digital rendering of video withoutthe losses associated with analog interfaces and their unnecessarydigital-to-analog conversions. ?? Low-cost HDMI provides the quality and functionality of a digitalinterface while also supporting uncompressed video formats in asimple, cost-effective manner.? Audio HDMI supports multiple audio formats, from standard stereo tomulti-channel surround-sound.Ease-of-use HDMI combines video and multi-channel audio into a single cable, eliminating the cost, complexity, and confusion of multiplecables currently used in A/V systems. ?? Intelligence HDMI supports communication between the video source(such as a DVD player) and the DTV, enabling new functionality.Is HDMI backward-compatible with DVI (Digital Visual Interface)?Yes, HDMI is fully backward-compatible with DVI using the CEA-861 profile for DTVs. HDMI DTVs will display video received from existing DVI-equipped products, and DVI-equipped TVs will display video from HDMI sources.Will current HD TVs and set-top boxes using DVI-HDTV be compatible with HDMI devices?Yes. Currently there are TVs with DVI-HDTV inputs available from a variety of manufacturers. Those devices will be compatible withfuture HDMI-equipped products.What types of video does HDMI support?HDMI has the capacity to support existing high-definition video formats (720p, 1080i, and even 1080p). It also has the flexibility to support enhanceddefinition formats such as 480p, as well as standard definition formats such as NTSC or PAL.Does HDMI accommodate long cable lengths?Yes. HDMI technology has been designed to use standard copper cable construction at long lengths. In order to allow cable manufacturers toimprove their products through the use of new technologies, HDMI specifies the required performance of a cable but does not specify amaximum cable length. Cables are expected to be lengths of up to 15 meters. Assemiconductor technology improves, even longer stretches can be reached with fiber optic cables, and with active cable technologies such as amplifiers or repeaters.篇三：TI12279-2作业指导书作业指导书作业指导书作业指导书作业指导书作业指导书篇四：IPTV障碍处理作业指导书IPTV安装及障碍处理作业指导书编制单位：公众客户响应中心更新日期： 201X年11月目录一、安装手册1、准备工作2、机顶盒连接3、机顶盒参数配置二、障碍处理及分析一、神州机顶盒（一）、错误码0013（进度条到60%卡住不动）专属宽带账号验证不通过或机顶盒获取不到动态IP地址（二）、错误码0007：网络拨号失败（三）、错误码0005：频道无法播放，只能看点播，不能看直播（四）、中兴光猫（ONT）：错误码0025：认证地址失败（进度条到80%）（五）、错误码0010：网络未连接二、华为机顶盒（一）、错误码10071：机顶盒认证不通过（二）、错误码10010：机顶盒自动获取IP地址失败或无效（三）、中兴光猫（ONT），该OLT上第一个IPTV用户不能看直播，切换到直播频道时，屏幕黑屏，出现系统错误提示三、IPTV业务平台下发的错误码（适用于任何机顶盒）（一）、错误码30005（进度条到80%后卡住不动）：（二）、错误码30006：您的IPTV业务已被停用或账户已欠费（三）、错误码30007：机顶盒验证失败（四）、错误码30014：没有找到缺省模板（五）、能看标清节目，不能看高清节目，提示请到营业厅办理套餐（六）、用户能够进入EPG页面，播放点播、回放等正常，但所有直播无法播放（黑屏或其他报错）（七）、播放花屏、卡顿（八）、直播播放几分钟后报错，比较有规律，且集中在某个OLT下（九）、节目播放过程中偶尔出现自动退出，按首页或重启机顶盒又恢复正常（十）、弹出帐号、密码错误，并提示用户输入帐号密码。

用户手册1x4 HDMI 分配器使用手册享受高清影像世界！尊敬的客户：您好！非常感谢您购买本公司的产品。

为了实现产品的最佳效果和保证安全，请您在对产品进行连接、操作、调试前仔细阅读本手册。

此手册请予以保留，以备将来查阅。

本公司所生产的HDMI转换器、切换器、网线延长器、矩阵、分配器等系列产品，其设计之目的是为了让您的影音设备使用起来更便捷，更舒适，更高效，更节能。

这款1 x4 HDMI分配器可以把一个高清信号源连接到四个高清显示终端。

它可以很容易地将一个高清信号源所产生的高清信号分配到四台支持高清信号的显示器或者投影机上。

另外，把它接在一根HDMI线的信号输出端时，可对HDMI信号进行放大。

本公司所生产设备为以下应用提供解决方案：如对噪声、传输距离及安全有限制的场所、数据中心控制、信息分配、会议室演示以及教学环境和公司培训场所。

真诚服务是我们的理念，顾客满意是我们的宗旨。

本公司将以最优惠的价格提供给客户最好的产品，并竭诚为客户提供优质服务。

产品特点：●一路HDMI1.3b版本信号输入分配成四路HDMI1.3b版本信号输出●兼容HDCP1.2●支持3D●支持CEC●支持30/36位深色●支持蓝光DVD24/50/60fs/HD-DVD/xvYCC●音频格式DTS-HD/Dolby-trueHD/LPCM7.1/DTS/DOLBY-AC3/DSD●支持信号时序重整。

●使用AWG26 HDMI 1.3版本的标准线缆，输入传输距离可达15米，输出传输距离可达25米。

●无信号损失●安装简单●需要DC5V/1A规格的电源随机配送附件图示:1、5V电压电源适配器2、说明书一份电源适配器物理连接口示意图:图1.0 前面板示意图：电源开关POWER ：电源指示灯Input：HDMI输入指示灯Output1- Output4：HDMI输出指示灯图1.1 后面板示意图Ooutput1- Ooutput4: HDMI输出接口Input: HDMI输入接口DC/5V：5V直流电源接口连接与操作:1.通过一条HDMI线缆，把高清信号源和分配器的输入口连接起来。

家装HDMI线攻略：装修前一定要看的最全布线方案电脑连接电视，环绕音响，高清投影，3D等慢慢成为家庭影音的主题，就算暂不启动高清影院，也需要做好提前规划。

而在投影行业，在KTV机房布线，酒店的高级培训室，4K*2K的色彩要求，60HZ，布线的要求也近乎苛刻。

淘宝上9元一条1米的HDMI线，全国包邮遍地可拾，短线铜包钢或无屏蔽线芯，肉眼确实看不影质上的硬伤。

但长线呢？一朝埋墙，则终身埋墙。

其庞大的身驱会让各工程人士头疼不已！所以，在布线之前，一定要看看小编给你准备的方案。

问题1：如何规划布线？答：布线要有前瞻性，提前规划。

并建议灵活运用以下设备。

A，HDMI分配器（一个信号，多个同步显示，多用于工程；有1进2出，1进4出，1进8出等；如超市电视显示，KTV多个屏幕，培训室同屏）B，HDMI切换器（多个信号，一个显示，多用于家居；如3切1，5切1，4切2；如机顶盒，PS4，PC，高清播放器，共用一台高清电视，轻松摇控）C，HDMI延长线或延长器（多用于布线，可满足20-100米的任意组合）问题2：用什么规格的HDMI线？答：3D，4K，HDR一个也不能少。

最佳为HDMI2.0，HDMI1.4版本次之。

3D：3D取决于终端设备如电视，所以只要是标准HDMI2.0线缆一般都支持。

2.0与1.4主要区别：HDMI 1.4已经可以支持4K了，但是受制于带宽，最高只能达到3840×2160分辨率和30FPS帧率，HDMI 2.0则将带宽扩充到了18Gbps，可以支持3840×2160分辨率和50FPS、60FPS帧率。

HDR：现在越来越多的高清播放机设备、电视都支持HDR，这也是以后的趋势，因此，这一点也是你选择高清线时必须看重的一点儿。

问题3：如何走线？地下还是墙里？答：当你要安装投影仪的时候，吊顶走天花最佳，慎埋墙中。

如果预埋，一是埋线前先测试（后文有开博尔测试常用建议），二是根据长度选择合适的线芯，避免日后显示闪屏/红屏/雪花点/噪音等，砸墙而翻修，严重伤不起。

HDMI知识指南HDMI新版本2.1，支持FRL（Fix Rate Link）固定速率链路的缩写，支持一系列更高的视频分辨率和刷新率，包括8K@60Hz 和4K@120Hz，分辨率高达10K。

需要注意的是：HDMI2.1的版本推出之后，HDMI2.0将融入到HDMI2.1版本之中，但HDMI1.4还是存在的，因为HDMI1.4是“7C” founder制定的。

所以HDMI1.4仍然存在，名称仍然是HDMI1.4，HDMI2.0纳入HDMI2.1后称之为HDMI2.1 TMDS，而HDMI2.1称之为HDMI2.1 FRL，同时测试HDMI2.1同时需要向下兼容测试HDMI1.4。

是不是觉得有点USB 3.1 GEN1&USB 3.1 GEN2的味道。

高清晰度多媒体接口HDMI（High-definition multimedia interface）是消费产品常用接口，也已经成为行业的连接标准。

HDMI 是一个可在单一接口结合无压缩高清视频，多声道环绕音频，和智能命令数据的数字接口。

HDMI连接高清设备极为简单，同时对最新的产品功能提供一致和高性能效的传输。

01、基础知识HDMI标准的发展历史：日立、松下、飞利浦、Silicon Image、索尼、汤姆逊、东芝七家公司共同组建了HDMI高清多媒体接口组织，着手制定一种符合高清时代标准的全新数字化视频/音频接口技术。

在 2002年12月9日，HDMI1.0版正式发布，HDMI技术产生。

从最早的1.0到现在的2.1，从1080p，到现在的8K。

HDMI接口有四种类型接口：Type A采用19pin，宽度为13.9毫米、厚度为4.45毫米，这种尺寸最常用。

Type B采用29pin，宽度21毫米。

Type B的数据传输能力比Type A快近两倍，相当于DVI Dual-Link。

Type B的工作频率在270MHZ以上，而一般在影音设备频率均在165MHz以下，应用于一些专业场合。
