第4章认识变压器

第4章变压器设计33第4章变压器设计33第四章变压器的设计与计算本章主要讲述干式电力变压器的设计原理。

我国制造的干式电力变压器，按制造工艺分主要有浸渍空气绝缘、环氧树脂浇注绝缘两类。

浸渍空气绝缘浸渍式干变的绕组型式与绕制工艺基本上与油浸式变压器绕组相同，区别在于绕组的导线绝缘、绝缘结构材料不同。

例如对于B级绝缘干式电力变压器，选用B级（耐热等级为130C ）的QZ-2/130聚脂漆包圆铜线、SBEB/130双玻璃丝包铜扁线；对于F级绝缘干式电力变压器，选用F级的SBEB/155双玻璃丝包铜扁线，SBEQB/155双玻璃丝包漆包扁铜线，SBMB/155双玻璃丝包薄膜包扁铜线等，对于H级绝缘干式电力变压器，选用H级的QZY-2/180厚漆膜聚脂亚胺漆包扁铜线及采用Nomex纸（美国杜邦公司生产的芳香族聚酰胺纸、H纸）包导线。

导线在绕线机上绕制成绕组后，浸渍以相应耐热等级的浸渍漆，经烘焙后构成绕组。

环氧树脂浇注绝缘 环氧树脂浇注绝缘干式变压器是20世纪60年代发展起来的新产品。

此种变压器的电气性能良好，防潮、耐污、超铭牌额定值运行能力强。

由于采用金属模具浇注绕组，因此其表面光滑，制造误差小。

其高压绕组为分段箔式绕组，低压绕组也采用箔式绕组。

绕组在真空状态下浇注后，加热固化成型。

4.1 干式电力变压器的标准干式电力变压器的标准是干式变压器设计的唯一依据，也是产品性能参数即质量要求的规范。

通常标准中规定了使用条件、定额、冷却方式和温升、绝缘水平、试验和技术要求等内容。

我国已发布并实施了GB6450—1986《干式电力变压器》。

该标准等效采用国际标准IEC726（1982）《干式电力变压器》。

本标准中引用了图4－1 干式变压器的结构图GB1094.1.2—1996《电力变压器》，GB1094.3.5—1995《电力变压器》中的有关条款。

对于干式电力变压器变压性能参数等发布并实施了GB/T 10228—1997《干式电力变压器技术参数和要求》，该标准规定了非包封，即浸渍式绕组的三相干式电力变压器（表4-1、表4-2）和包封，即环氧树脂浇注绝缘绕组（表4-3）的三相干式电力变压器技术参数的要求、试验方法及检测规则。

变压器基本知识变压器是一种电力设备，用于改变交流电的电压。

它是电力系统中不可或缺的一部分，广泛应用于电力输配电、电力变换、电力传输等领域。

本文将从变压器的基本原理、结构构造、工作原理和应用领域等方面介绍变压器的基本知识。

一、变压器的基本原理变压器的基本原理是利用电磁感应的原理，通过交变磁场的作用，将输入端的交流电能转换为输出端的交流电能，并且改变了电压的大小。

变压器的工作基于法拉第电磁感应定律，即磁场的变化会引起绕组中感应电动势的变化。

二、变压器的结构构造变压器主要由铁心和绕组组成。

铁心是由硅钢片叠压而成，用于提高磁路的磁导率和减小磁通损耗。

绕组则分为输入绕组和输出绕组，通过绕制在铁心上的线圈实现电能的转换。

三、变压器的工作原理变压器的工作原理是基于电磁感应的相互作用。

当输入绕组通过交流电时，会在铁心中建立一个交变磁场，进而感应输出绕组中的电动势。

根据电磁感应定律，当输出绕组的匝数较大时，输出电压就会降低；反之，当输出绕组的匝数较小时，输出电压就会升高。

四、变压器的应用领域变压器广泛应用于电力输配电、电力变换、电力传输等领域。

在电力输配电中，变压器起到调节电压的作用，将高电压输电线路上的电能通过变压器降压为适合家庭和工业用电的低电压。

在电力变换中，变压器用于将交流电转换为直流电，满足不同电器设备的供电需求。

在电力传输中，变压器则用于提高输电效率，减小线路损耗。

总结：本文从变压器的基本原理、结构构造、工作原理和应用领域等方面介绍了变压器的基本知识。

变压器作为电力系统中不可或缺的一部分，其重要性不言而喻。

希望通过本文的介绍，读者能够对变压器有更深入的了解，并能够在实际应用中灵活运用变压器的知识。

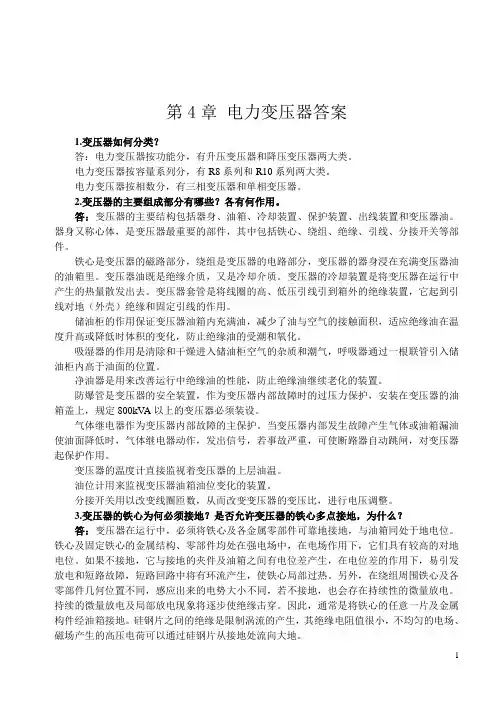

第4章电力变压器答案1.变压器如何分类？答：电力变压器按功能分，有升压变压器和降压变压器两大类。

电力变压器按容量系列分，有R8系列和R10系列两大类。

电力变压器按相数分，有三相变压器和单相变压器。

2.变压器的主要组成部分有哪些？各有何作用。

答：变压器的主要结构包括器身、油箱、冷却装置、保护装置、出线装置和变压器油。

器身又称心体，是变压器最重要的部件，其中包括铁心、绕组、绝缘、引线、分接开关等部件。

铁心是变压器的磁路部分，绕组是变压器的电路部分，变压器的器身浸在充满变压器油的油箱里。

变压器油既是绝缘介质，又是冷却介质。

变压器的冷却装置是将变压器在运行中产生的热量散发出去。

变压器套管是将线圈的高、低压引线引到箱外的绝缘装置，它起到引线对地（外壳）绝缘和固定引线的作用。

储油柜的作用保证变压器油箱内充满油，减少了油与空气的接触面积，适应绝缘油在温度升高或降低时体积的变化，防止绝缘油的受潮和氧化。

吸湿器的作用是清除和干燥进入储油柜空气的杂质和潮气，呼吸器通过一根联管引入储油柜内高于油面的位置。

净油器是用来改善运行中绝缘油的性能，防止绝缘油继续老化的装置。

防爆管是变压器的安全装置，作为变压器内部故障时的过压力保护，安装在变压器的油箱盖上，规定800kVA以上的变压器必须装设。

气体继电器作为变压器内部故障的主保护。

当变压器内部发生故障产生气体或油箱漏油使油面降低时，气体继电器动作，发出信号，若事故严重，可使断路器自动跳闸，对变压器起保护作用。

变压器的温度计直接监视着变压器的上层油温。

油位计用来监视变压器油箱油位变化的装置。

分接开关用以改变线圈匝数，从而改变变压器的变压比，进行电压调整。

3.变压器的铁心为何必须接地？是否允许变压器的铁心多点接地，为什么？答：变压器在运行中，必须将铁心及各金属零部件可靠地接地，与油箱同处于地电位。

铁心及固定铁心的金属结构、零部件均处在强电场中，在电场作用下，它们具有较高的对地电位。
