dap仿真器原理
DAP仿真器是一种硬件设备，用于在微控制器开发过程中进行调试和仿真。

它可以与目标微控制器连接，并且能够模拟多种操作和环境，以帮助开发人员进行系统级调试和软件开发。

以下是DAP仿真器的工作原理。

DAP（Debug Access Port）是一种用于与微控制器连接并实现调试功能的接口。

它通常由两部分组成：调试接口和仿真电路。

调试接口用于与目标微控制器通信，而仿真电路则负责模拟目标系统的运行环境。

在工作过程中，DAP仿真器首先与目标微控制器的调试接口进行连接。

通常使用的接口包括JTAG（Joint Test Action Group）和SWD（Serial Wire Debug）。

接
下来，DAP仿真器通过发送和接收调试信息与目标微控制器进行通信。

DAP仿真器通过与目标微控制器之间的通信，可以实现多种调试功能。

它可以读取和写入目标微控制器的寄存器和内存中的数据，以及读取和修改微控制器的状态信息。

这使得开发人员能够深入了解目标系统的工作原理，并进行系统级调试和软件开发。

此外，DAP仿真器还可以提供断点调试功能。

开发人员可以在目标微控制器的代码中设置断点，当执行到断点位置时，仿真器将暂停目标微控制器的执行，并允许开发人员查看目标系统的状态、寄存器和内存值。

这对于定位和解决软件问题非常有帮助。

总之，DAP仿真器是一种重要的微控制器开发工具，它通过与目标微控制器通信和模拟目标系统环境，提供了丰富的调试功能。

开发人员可以借助它进行系统级调试和软件开发，更快地开发和调试嵌入式系统。

第1章如何使用仿真器下载程序1.1使用ARM-OBARM-OB是JLINK的精简版,开源产品,不被SEGGER反盗版限制,不丢固件,稳定,只支持SW模式,最大下载速度4M。

固件不支持更新,目前只支持到F4,F7不支持。

图1ARM-OB硬件连接1.安装JLINK驱动ARM-OB同属JLINK,在使用之前要先安装JLINK驱动。

用USB线把ARM-OB和电脑连接好,如果驱动安装成功,可在电脑_>管理_>设备管理器_>通用串行总线控制器中找到J-Link driver。

图2JLINK驱动安装成功2.配置魔术棒选项卡把ARM-OB连接到开发板,给开发板上电。

打开KEIL5,配置成:①打开魔术棒选项卡、②Debug下选择JLINK、③打开Settings来到Debug选项、④设置成SW 模式,速度随便、⑤如果连接成功,则会识别到芯片。

这一步的设置不会因为你设置过一次就固定不变,会因为各种莫名的原因被修改为其他的下载方式,如果某一天突然提示找不到JLINK,请确认下这里的配置是否正确。

图3ARM-OB下载配置1别忘了还有个地方需要设置。

图4ARM-OB下载配置23.选择单片机①按照图示配置,特别记得把Reset an Run勾上,这样下载完程序就会自动运行、②选择好芯片,FLASH大小根据具体的单片机型号选择。

这一步的设置不会因为你设置过一次就固定不变,会因为各种莫名的原因配置会失效,如果某一天下载的时候提示找不到芯片,请选确保这里的配置是否正确。

图5选择芯片4.下载①点击下载、②Application running表示程序下载成功且在运行。

图6下载运行成功1.2使用ST-LINKST-LINK是ST公司生产,只支持自家的芯片,非常绝,硬件开源,固件开源,网友根据官方开发的各种各样的STLINK版本也不被ST反盗版。

当然,ST巴不得大家都使用自己的仿真器,芯片全是自己的。

我们的ST-LINK外观上跟ARM-OB很像,多了个指示灯,请认真区别。

最新纯中文版英飞凌DAP miniWiggler的使用开发宝典单片机开发除了必要程序编写外同样也离不开下载器与仿真器。

miniWiggler是目前英飞凌单片机最流行的仿真器。

英飞凌miniwiggler使用步骤1、安装最新版本的DAS，从供应商或从以下链接下载（\miniwiggler）2、把miniwiggler连接到电脑上的任意一个USB接口。

电脑会自动适别这个新设备并自动安装相庆的驱动程序。

3、把下载线连接到目标板上4、启动您的调试工具选择DAS的服务器udas或以上的USB芯片的JTAG。

DAS的服务器的使用1、启动调试工具选择DAS2、3、4、最后出现XC166-Family表示安装成功Keil C166与miniwiggler的使用工程的详细设置首先点击Project窗口中的Target1 Project->Option for Target1 “Debug”即出现对工程设置的对话框.选择”Infineon DAS Client for XC166”选择片内的FLASH.仿真与下载以上即完成了工程的相关设置，接下来可以进行编译，连接。

选择菜单ProjectBuild target或单击图标对当前工程进行连接。

编译过程中的信息将出现在输出窗口中的Build页，如果源程序中有语法错误，会有错误报告出现，单击该行会有相应的错误报告出现。

编译成功后提示获得*.hex文件，该文件可被编译器读入并写入芯片中，同时还产生了一些其他相关文件可用于Keil的仿真与调试。

在对工程成功编译，连接后，按F5或点击菜单Debug Start/StopDebug Session或单击图即可进入调试状态。

DAP miniWiggler经济划算的高性能调试工具miniWiggler是英飞凌面向未来的经济划算的高性能调试工具。

在主机侧，它具备一个USB接口。

每台计算机都具备USB接口。

在器件侧，则可通过英飞凌10-针DAP或16-针OCDSL1接口，进行通信。

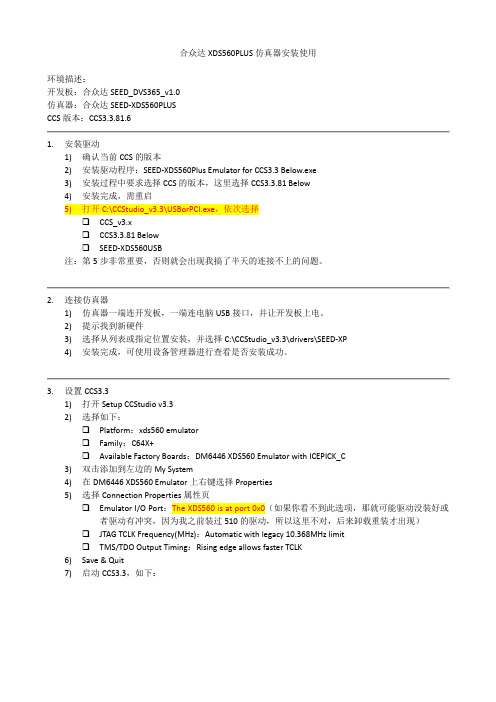

合众达XDS560PLUS仿真器安装使用环境描述：开发板：合众达SEED_DVS365_v1.0仿真器：合众达SEED-XDS560PLUSCCS版本：CCS3.3.81.61.安装驱动1)确认当前CCS的版本2)安装驱动程序：SEED-XDS560Plus Emulator for CCS3.3 Below.exe3)安装过程中要求选择CCS的版本，这里选择CCS3.3.81 Below4)安装完成，需重启5)打开C:\CCStudio_v3.3\USBorPCI.exe，依次选择❑CCS_v3.x❑CCS3.3.81 Below❑SEED-XDS560USB注：第5步非常重要，否则就会出现我搞了半天的连接不上的问题。

2.连接仿真器1)仿真器一端连开发板，一端连电脑USB接口，并让开发板上电。

2)提示找到新硬件3)选择从列表或指定位置安装，并选择C:\CCStudio_v3.3\drivers\SEED-XP4)安装完成，可使用设备管理器进行查看是否安装成功。

3.设置CCS3.31)打开Setup CCStudio v3.32)选择如下：❑Platform：xds560 emulator❑Family：C64X+❑Available Factory Boards：DM6446 XDS560 Emulator with ICEPICK_C3)双击添加到左边的My System4)在DM6446 XDS560 Emulator上右键选择Properties5)选择Connection Properties属性页❑Emulator I/O Port：The XDS560 is at port 0x0（如果你看不到此选项，那就可能驱动没装好或者驱动有冲突，因为我之前装过510的驱动，所以这里不对，后来卸载重装才出现）❑JTAG TCLK Frequency(MHz)：Automatic with legacy 10.368MHz limit❑TMS/TDO Output Timing：Rising edge allows faster TCLK6)Save & Quit7)启动CCS3.3，如下：8)右键ARM9_0选择open，出现如下：接下来，就是大家非常熟悉的CCS界面了，开始你的工作吧。

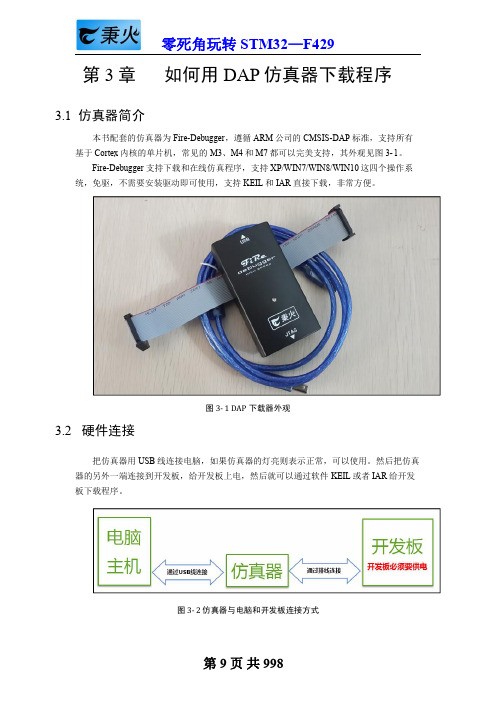

第3章如何用DAP仿真器下载程序3.1仿真器简介本书配套的仿真器为Fire-Debugger，遵循ARM公司的CMSIS-DAP标准，支持所有基于Cortex内核的单片机，常见的M3、M4和M7都可以完美支持，其外观见图3-1。

Fire-Debugger支持下载和在线仿真程序，支持XP/WIN7/WIN8/WIN10这四个操作系统，免驱，不需要安装驱动即可使用，支持KEIL和IAR直接下载，非常方便。

图3-1DAP下载器外观3.2硬件连接把仿真器用USB线连接电脑，如果仿真器的灯亮则表示正常，可以使用。

然后把仿真器的另外一端连接到开发板，给开发板上电，然后就可以通过软件KEIL或者IAR给开发板下载程序。

图3-2仿真器与电脑和开发板连接方式3.3仿真器配置在仿真器连接好电脑和开发板且开发板供电正常的情况下，打开编译软件KEIL，在魔术棒选项卡里面选择仿真器的型号，具体过程看图示：1.Debug选项配置图3-3Debug选择CMSIS-DAP Debugger2.Utilities选项配置图3-4Utilities选择Use Debug Driver 3.Debug Settings选项配置图3-5Debug Settings选项配置3.4选择目标板选择目标板，具体选择多大的FLASH要根据板子上的芯片型号决定。

秉火STM32开发板的配置是：F1选512K，F4选1M。

这里面有个小技巧就是把Reset and Run也勾选上，这样程序下载完之后就会自动运行，否则需要手动复位。

擦除的FLASH大小选择Sectors 即可，不要选择Full Chip，不然下载会比较慢。

图3-6选择目标板3.5下载程序如果前面步骤都成功了，接下来就可以把编译好的程序下载到开发板上运行。

下载程序不需要其他额外的软件，直接点击KEIL中的LOAD按钮即可。

图3-7下载程序程序下载后，Build Output选项卡如果打印出Application running…则表示程序下载成功。

JlinkCMSISDownloader使用说明特别提醒：JlinkCMSISDownloader是依据版权法研究jlink运行机制后编写的测试软件，可以将部分带CMSIS固件的stm32f205开发板烧写为jlink v9，烧写后的仿真器v9能够正常使用并能继续升级，但是本软件仅供研究和测试使用，请在使用后卸载或者删除。

如果要在商业场合使用jlink，建议购买正版设备和软件，以免侵权。

概述JlinkCMSISDownloader是一款通过cmsis-dap软件对stm32f205芯片烧写jlink固件的工具。

使用前的准备.net3.5的安装Winxp win7需要安装.net3.5.如果已经安装过，当然不需要安装。

如果软件本软件不能运行，请安装.net3.5以上版本Win8win10无需安装安装方法：点击安装程序dotNetFx35setup.exe，则会启动安装程序，安装过程需要联网驱动程序的安装将仿真器设备插入电脑，然后查看电脑的设备管理器。

可能出现下面几种情况：1cmsis-dap驱动安装看到Hp_CMSIS_DAP设备，但是有感叹号（如下图），这就表示需要安装cmsis的驱动拷贝驱动程序Cmisis_DAP的winxp_win7驱动\hp_CMSIS_DAP.inf到C:\Windows\inf如下图，鼠标右键更新驱动安装成功后显示如下：2jlink驱动安装如果显示jlink driver或者如下，则表明当前枚举为jlink。

Jlink的驱动安装请参考jlink使用手册用软件烧写固件打开JlinkFirmwareDownloaderForZSS.exe软件请自行按照提示操作本软件。

普中ARM仿真器下载操作说明本文这里用的是MDK Keil4.74版本，如果在硬件仿真设置中找不到CMSIS-DAP请更换版本，版本过低的KEIL不会显示CMSIS-DAP-Debugger。

注意：ARM 仿真器在WIN10 上当仿真器插到电脑上时，随电脑开机重启使用之前要把USB 拔了重插才能识别步骤：打开一个能够正常编译通过的工程1、进入KEIL硬件仿真设置2、设置好硬件仿真后我们点Settings进入更深入的设置，请按照我这个面板这样设置。

（PS：这里我们也可以选择SW模式，把SWJ勾上Port选择SW就是SW模式了）3、设置好debug页面。

我们点击Flash Download进入下载设置把Rese and Run勾上4、点击add我们就来到了这一个页面，找到STM32F10x High-density Flash 512k 选中点add添加就回到第4步页面，有显示STM32F10x High-density 512k 点ok完成设置。

6、完成以上设置后我们点Utilities页面，这里也选择CMSIS-DAP选择好之后我们点ok 完成设置（ps：如果这个界面没有Use Target for flash Programming选择CMSIS-DAP 就忽略这一项）7、（keil下载）设置好之后我们编译程序没问题我们点Download进行下载提示Verify OK 就说明已经下载成功了8、（在线仿真调试）我们可以直接在keil里面调试程序，点工具栏的start debug 开始调试，如果退出也是点这个按钮点击之后我们就来到了这个页面，RST是复位的意思、第二个是全速运行、第三个是停止运行，再过来就是我们程序检查程序中错误的时候会用到的功能的，第一个箭头是单步运行、第二个和第一个功能差不多，第三个是跳出这个函数，第四个是进入函数内部。

这四个功能大家可以自己运行体验一下效果就能理解是什么意思了。

普中ARM仿真器下载操作说明本文这里用的是MDK Keil4.74版本，如果在硬件仿真设置中找不到CMSIS-DAP 请更换版本，版本过低的KEIL不会显示CMSIS-DAP-Debugger。

注意：ARM 仿真器在WIN10 上当仿真器插到电脑上时，随电脑开机重启使用之前要把USB 拔了重插才能识别步骤：打开一个能够正常编译通过的工程1、进入KEIL硬件仿真设置2、设置好硬件仿真后我们点Settings进入更深入的设置，请按照我这个面板这样设置。

（PS：这里我们也可以选择SW模式，把SWJ勾上Port选择SW就是SW模式了）3、设置好debug页面。

我们点击Flash Download进入下载设置把Rese and Run勾上4、点击add我们就来到了这一个页面，找到STM32F10x High-density Flash 512k 选中点add 添加就回到第4步页面，有显示STM32F10x High-density 512k 点ok完成设置。

6、完成以上设置后我们点Utilities页面，这里也选择CMSIS-DAP选择好之后我们点ok完成设置（ps：如果这个界面没有Use Target for flash Programming选择CMSIS-DAP就忽略这一项）7、（keil下载）设置好之后我们编译程序没问题我们点Download进行下载提示Verify OK 就说明已经下载成功了8、（在线仿真调试）我们可以直接在keil里面调试程序，点工具栏的start debug 开始调试，如果退出也是点这个按钮点击之后我们就来到了这个页面，RST是复位的意思、第二个是全速运行、第三个是停止运行，再过来就是我们程序检查程序中错误的时候会用到的功能的，第一个箭头是单步运行、第二个和第一个功能差不多，第三个是跳出这个函数，第四个是进入函数内部。

这四个功能大家可以自己运行体验一下效果就能理解是什么意思了。

CMSIS-DAP隔离仿真器使用手册使用指南 Date:2018-12-20Rev1.0 V1.0 2018/12/20 创建文档桂林安合科技有限公司CMSIS-DAP隔离仿真器是由桂林安合科技有限公司在ARM 官方推出的开源仿真器的基础上开发完成。

CMSIS-DAP隔离仿真器具有程序下载、仿真调试、虚拟串口等多合一的功能；仿真器采用高性能隔离芯片方案、实现了目标板与仿真器、笔记本的电气隔离；能够有效的保护台式机、笔记本等贵重设备；适用于复杂工业环境下调试开发工作。

手册内容接口说明程序下载示例常见问题&解决方法功能特性支持Cortex-M内核器件、如STM32。

支持SWD调试接口及软件复位。

支持虚拟串口、方便调试查看数据。

支持Win7、Win10免驱动即插即用。

支持MDK、IAR集成开发环境。

隔离特性采样数字隔离芯片方案。

容性隔离、隔离电压2500Vrms。

共模瞬态抗扰度≥25KV/us.适用复杂工业环境下开发调试适用电机控制、数字电源、逆变器等场合。

3.3VRXDTXDGND3.3VSWDIOSWCLKGND Mini USB接口说明如下图所示，仿真器硬件接口有Mini USB接口、SWD 接口、虚拟串口。

在使用SWD接口对目标芯片进行编程、仿真调试和串口通信时，需要按照下图所示方式接线，注意：由于仿真器内部没有集成隔离电源，所以需要从接口处的3.3V引脚提供电源给隔离芯片工作，该引脚是作为电源的输入引脚。

CMSIS-DAP Cortex-M3.3V 3.3VSWDIOSWCLKGNDSWDIOSWCLKGND3.3V 3.3VRXDTXDGNDTXDRXDGNDSWD接口接线通信串口接线下载程序①在下载程序之前，需要将CMSIS-DAP隔离仿真器与目标板或目标芯片通过杜邦线安装上一章节所示的方式连接上；用USB线将仿真器的Mini USB接口和笔记本或台式机连接上；这个硬件连接完成。
