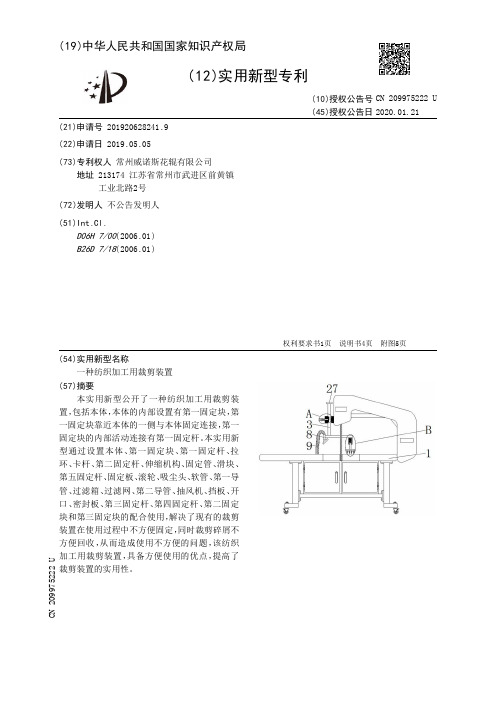

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920628241.9(22)申请日 2019.05.05(73)专利权人 常州威诺斯花辊有限公司地址 213174 江苏省常州市武进区前黄镇工业北路2号(72)发明人 不公告发明人　(51)Int.Cl.D06H 7/00(2006.01)B26D 7/18(2006.01)(54)实用新型名称一种纺织加工用裁剪装置(57)摘要本实用新型公开了一种纺织加工用裁剪装置，包括本体，本体的内部设置有第一固定块，第一固定块靠近本体的一侧与本体固定连接，第一固定块的内部活动连接有第一固定杆。

本实用新型通过设置本体、第一固定块、第一固定杆、拉环、卡杆、第二固定杆、伸缩机构、固定管、滑块、第五固定杆、固定板、滚轮、吸尘头、软管、第一导管、过滤箱、过滤网、第二导管、抽风机、挡板、开口、密封板、第三固定杆、第四固定杆、第二固定块和第三固定块的配合使用，解决了现有的裁剪装置在使用过程中不方便固定，同时裁剪碎屑不方便回收，从而造成使用不方便的问题，该纺织加工用裁剪装置，具备方便使用的优点，提高了裁剪装置的实用性。

权利要求书1页 说明书4页 附图5页CN 209975222 U 2020.01.21C N 209975222U权　利　要　求　书1/1页CN 209975222 U1.一种纺织加工用裁剪装置，包括本体（1），其特征在于：所述本体（1）的内部设置有第一固定块（2），所述第一固定块（2）靠近本体（1）的一侧与本体（1）固定连接，所述第一固定块（2）的内部活动连接有第一固定杆（3），所述第一固定块（2）的左侧设置有拉环（4），所述拉环（4）的右侧固定连接有卡杆（5），所述卡杆（5）的右侧贯穿第一固定块（2）并延伸至第一固定杆（3）的内部，所述第一固定杆（3）的底部固定连接有第二固定杆（6），所述第二固定杆（6）底部的右侧固定连接有伸缩机构（7），所述第二固定杆（6）的左侧固定连接有吸尘头（8），所述吸尘头（8）的顶部固定连通有软管（9），所述软管（9）远离吸尘头（8）的一侧固定连通有第一导管（10），所述本体（1）的背面固定连接有过滤箱（11），所述第一导管（10）的底部贯穿过滤箱（11）并延伸至过滤箱（11）的内部，所述过滤箱（11）的内部设置有过滤网（12），所述过滤网（12）的表面与过滤箱（11）的内部固定连接，所述过滤箱（11）右侧的底部固定连通有第二导管（13），所述第二导管（13）远离过滤箱（11）的一侧固定连通有抽风机（14），所述抽风机（14）的左侧与过滤箱（11）的右侧固定连接，所述过滤箱（11）左侧的底部通过合页活动连接有挡板（15），所述过滤箱（11）左侧的底部开设有开口（16），所述挡板（15）的右侧固定连接有密封板（17），所述密封板（17）的右侧与开口（16）的左侧接触，所述挡板（15）的底部固定连接有第三固定杆（18），所述第三固定杆（18）的表面套设有第四固定杆（19），所述第四固定杆（19）顶部的右侧固定连接有第二固定块（20），所述第二固定块（20）的左侧设置有第三固定块（21），所述第三固定块（21）的顶部与过滤箱（11）的底部固定连接。

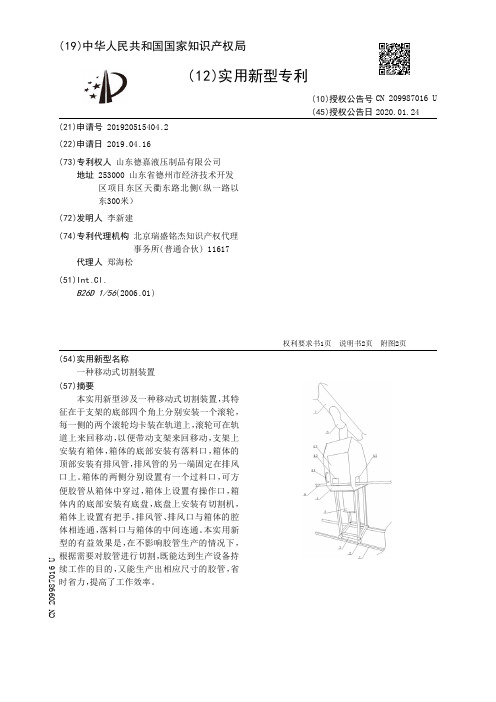

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920515404.2(22)申请日 2019.04.16(73)专利权人 山东德嘉液压制品有限公司地址 253000 山东省德州市经济技术开发区项目东区天衢东路北侧（纵一路以东300米）(72)发明人 李新建　(74)专利代理机构 北京瑞盛铭杰知识产权代理事务所(普通合伙) 11617代理人 郑海松(51)Int.Cl.B26D 1/56(2006.01)(54)实用新型名称一种移动式切割装置(57)摘要本实用新型涉及一种移动式切割装置，其特征在于支架的底部四个角上分别安装一个滚轮，每一侧的两个滚轮均卡装在轨道上，滚轮可在轨道上来回移动，以便带动支架来回移动，支架上安装有箱体，箱体的底部安装有落料口，箱体的顶部安装有排风管，排风管的另一端固定在排风口上。

箱体的两侧分别设置有一个过料口，可方便胶管从箱体中穿过，箱体上设置有操作口，箱体内的底部安装有底盘，底盘上安装有切割机，箱体上设置有把手。

排风管、排风口与箱体的腔体相连通，落料口与箱体的中间连通。

本实用新型的有益效果是，在不影响胶管生产的情况下，根据需要对胶管进行切割，既能达到生产设备持续工作的目的，又能生产出相应尺寸的胶管，省时省力，提高了工作效率。

权利要求书1页 说明书2页 附图2页CN 209987016 U 2020.01.24C N 209987016U权　利　要　求　书1/1页CN 209987016 U1.一种移动式切割装置，包括轨道(1)、滚轮(2)、支架(3)、箱体(4)、把手(4.1)、过料口(4.2)、操作口(4.3)、底盘(4.4)、切割机(4.5)、落料口(5)、排风管(6)、排风口(7)、胶管(8)，其特征在于支架(3)的底部四个角上分别安装一个滚轮(2)，每一侧的两个滚轮(2)均卡装在轨道(1)上，支架(3)上安装有箱体(4)，箱体(4)的底部安装有落料口(5)，箱体(4)的顶部安装有排风管(6)，排风管(6)的另一端固定在排风口(7)上，箱体(4)的两侧分别设置有一个过料口(4.2)，箱体(4)上设置有操作口(4.3)，箱体(4)内的底部安装有底盘(4.4)，底盘(4.4)上安装有切割机(4.5)，箱体(4)上设置有把手(4.1)。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920240113.7(22)申请日 2019.02.26(73)专利权人 运城学院地址 044000 山西省运城市复旦西街1155号(72)发明人 刘缙　崔瑞玲　王亚红　王娟　付蓉　韩超　(74)专利代理机构 北京科亿知识产权代理事务所(普通合伙) 11350代理人 汤东凤(51)Int.Cl.A01G 3/00(2006.01)A01G 7/06(2006.01)(54)实用新型名称一种芦竹培养剪切装置(57)摘要本实用新型公开了一种芦竹培养剪切装置，包括第一连接杆和第二连接杆，所述第一连接杆和第二连接杆之间交叉设置且交叉位置固定安装有销轴，所述第一连接杆和第二连接杆的顶端均固定连接有矩形刀身，所述矩形刀身内侧开设有弧形槽，所述弧形槽内固定安装有弧形刀片，所述矩形刀身的顶端内侧开设有卡槽，所述卡槽内间隙配合设有卡条，所述卡条的顶端固定连接支座，所述第一连接杆和第二连接杆的底端分别固定连接第一刀柄和第二刀柄，所述第一刀柄和第二刀柄的底端通过转动轴分别转动连接第一手柄和第二手柄。

该实用新型便于对弧形刀片和固定刀座进行拆装，方便更换维修，且可以对一些较大的根茎部进行修剪处理，操作简单便捷。

权利要求书1页 说明书3页 附图3页CN 209572511 U 2019.11.05C N 209572511U权　利　要　求　书1/1页CN 209572511 U1.一种芦竹培养剪切装置，包括第一连接杆(1)和第二连接杆(2)，其特征在于：所述第一连接杆(1)和第二连接杆(2)之间交叉设置且交叉位置固定安装有销轴(3)，所述第一连接杆(1)和第二连接杆(2)的顶端均固定连接有矩形刀身(4)，所述矩形刀身(4)内侧开设有弧形槽(5)，所述弧形槽(5)内固定安装有弧形刀片(6)，所述矩形刀身(4)的顶端内侧开设有卡槽(9)，所述卡槽(9)内间隙配合设有卡条(10)，所述卡条(10)的顶端固定连接支座(11)，所述支座(11)的内侧固定安装有固定刀座(12)，所述第一连接杆(1)和第二连接杆(2)的底端分别固定连接第一刀柄(15)和第二刀柄(16)，所述第一刀柄(15)和第二刀柄(16)的底端通过转动轴分别转动连接第一手柄(17)和第二手柄(18)，所述第一手柄(17)和第二手柄(18)均为硬性橡胶手柄，且第一手柄(17)和第二手柄(18)的外侧内部均开设有凹槽(19)。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920318242.3(22)申请日 2019.03.13(73)专利权人 福建省福联集成电路有限公司地址 351117 福建省莆田市涵江区江口镇赤港涵新路3688号(72)发明人 黄光伟　李立中　林伟铭　马跃辉　吴靖　庄永淳　(74)专利代理机构 福州市景弘专利代理事务所(普通合伙) 35219代理人 林祥翔　徐剑兵(51)Int.Cl.B65H 35/06(2006.01)B65H 35/00(2006.01)(54)实用新型名称一种自动胶膜裁剪装置(57)摘要本实用新型提供一种自动胶膜裁剪装置，包括载台、切刀、输送单元和调控单元，在载台上安装切刀和输送单元，通过驱动电机带动夹棍转动，继而对胶膜进行输送，再使用动力单元带动切刀将胶膜裁断。

具体的，在驱动电机的电源线上连接第一电磁开关，通过第一定时器经过额定的时间后断开第一电磁开关，使得驱动电机停止转动，继而夹棍不再进行输送胶膜。

同时，第二定时器则开启第二电磁开关，使得动力单元带动切刀转动对胶膜进行裁剪，如此反复，达到自动裁剪胶膜的目的，提高裁剪胶膜的效率。

权利要求书1页 说明书3页 附图2页CN 209957079 U 2020.01.17C N 209957079U权　利　要　求　书1/1页CN 209957079 U1.一种自动胶膜裁剪装置，其特征在于：包括载台、切刀、输送单元和调控单元；所述输送单元包括夹辊和驱动电机，驱动电机设置在载台的一端，所述夹辊套设在驱动电机的输出轴上，所述切刀设置在动力单元的输出轴上，所述动力单元设置在载台上，且所述动力单元用于带动切刀上下移动或转动；所述调控单元包括第一定时器、第二定时器、第一电磁开关和第二电磁开关，所述第一电磁开关电连接设置在驱动电机的电源线上，所述第一定时器与第一电磁开关的控制端电连接设置；所述第二电磁开关设置在动力单元的电源线上，所述第二定时器与第二电磁开关的控制端电连接设置。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920272317.9(22)申请日 2019.03.04(73)专利权人 浙江恒百华化纤有限公司地址 311200 浙江省杭州市萧山临江工业园区纬十路188号(72)发明人 毛国兴　周克含　毛佳枫　陈志高　李永军　(51)Int.Cl.B65H 59/18(2006.01)(54)实用新型名称一种张力缓冲装置(57)摘要本实用新型涉及纺织设备技术领域，更具体地说，它涉及一种张力缓冲装置，旨在解决化纤在导引过程中断丝的问题，其技术方案要点是：包括安装架、辊轴、与辊轴同轴转动的滚轮、第一压缩簧；所述第一压缩簧沿辊轴轴向设置且安装于辊轴与安装架之间；还包括两根导向杆、抵接组件；所述导向杆连接于安装架且与辊轴同轴滑动；所述抵接组件包括抵接块、第二压缩簧；所述第二压缩簧安装于导向杆内且与抵接块相连；所述抵接块抵接于辊轴一端。

本实用新型通过设置抵接组件，使得化纤的受力能够转换为第二压缩簧的弹性形变，从而解决化纤的断丝问题。

权利要求书1页 说明书3页 附图4页CN 209922631 U 2020.01.10C N 209922631U权　利　要　求　书1/1页CN 209922631 U1.一种张力缓冲装置，包括安装架（1）、辊轴（2）、与辊轴（2）同轴转动的滚轮（3）、第一压缩簧（6）；所述第一压缩簧（6）沿辊轴（2）轴向设置且安装于辊轴（2）与安装架（1）之间，其特征在于：还包括两根导向杆（4）、抵接组件（5）；所述导向杆（4）连接于安装架（1）且与辊轴（2）同轴滑动；所述抵接组件（5）包括抵接块（51）、第二压缩簧（52）；所述第二压缩簧（52）安装于导向杆（4）内且与抵接块（51）相连；所述抵接块（51）抵接于辊轴（2）一端。

2.根据权利要求1所述的一种张力缓冲装置，其特征在于：所述导向杆（4）沿自身径向开设有与抵接块（51）滑动连接的第一滑槽（41）。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920434613.4(22)申请日 2019.04.02(73)专利权人 桐庐东方彩印针织有限公司地址 311599 浙江省杭州市桐庐县旧县街道旧县村(72)发明人 徐友明　陆晓宏　(51)Int.Cl.B26D 7/06(2006.01)(54)实用新型名称一种分切机用自动上料装置(57)摘要本实用新型公开了一种分切机用自动上料装置，包括底座和设置在底座上方的分切机主体，所述分切机主体顶部设有控制装置，分切机主体右侧顶部设有放料槽，所述放料槽右侧设有运料槽，所述运料槽底部设有两组伸缩杆组第一伸缩杆组和第二伸缩杆组，所述第一伸缩杆组和第二伸缩杆组下方分别设有第一电机组和第二电机组，所述第一电机组、第二电机组均与控制装置电性连接，所述放料槽和运料槽均中部呈下凹的圆弧状，放料槽靠近分切机主体的一侧设有挡板一，运料槽远离放料槽的一侧设有挡板二。

本实用新型结构简单，使用方便，可自动完成上料工序，整个过程省时省力，操作方便。

权利要求书1页 说明书2页 附图2页CN 209999316 U 2020.01.31C N 209999316U权　利　要　求　书1/1页CN 209999316 U1.一种分切机用自动上料装置，包括底座(1)和设置在底座(1)上方的分切机主体(2)，其特征在于：所述分切机主体(2)顶部设有控制装置(3)，分切机主体(2)右侧顶部设有放料槽(4)，所述放料槽(4)右侧设有运料槽，所述运料槽底部设有两组伸缩杆组第一伸缩杆组和第二伸缩杆组(7)，所述第一伸缩杆组和第二伸缩杆组(7)下方分别设有第一电机组(8)和第二电机组(9)，所述第一电机组(8)、第二电机组(9)均与控制装置(3)电性连接，所述放料槽(4)和运料槽中部呈下凹的圆弧状，放料槽(4)靠近分切机主体(2)的一侧设有挡板一(10)，运料槽远离放料槽(4)的一侧设有挡板二(11)。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920512947.9(22)申请日 2019.04.16(73)专利权人 温州宏旭包装有限公司地址 325000 浙江省温州市平阳县萧江镇淡浦工业区1号（村委员会对面）(72)发明人 陈文琪　陈凌霄　陈积聪　(74)专利代理机构 合肥顺超知识产权代理事务所(特殊普通合伙) 34120代理人 周发军(51)Int.Cl.B31B 70/20(2017.01)B31B 70/04(2017.01)B31B 70/74(2017.01)(54)实用新型名称一种编织袋生产用剪切装置(57)摘要本实用新型提供了一种编织袋生产用剪切装置，包括牵引装置、剪切装置，牵引装置包括牵引装置一、牵引装置二，牵引装置一、牵引装置二沿左右方向排列，且两者之间留有间隙，牵引装置一、牵引装置二均包括前后对称设置的牵引机构，牵引机构包括上下对称设置的上牵引机构、下牵引机构以及支撑牵引机构的支架、电机；剪切装置包括气缸支撑架、气缸、剪切刀具，气缸支撑架上固定安装有气缸，气缸的活塞杆面向牵引装置且其末端固定有固定块，固定块下端固定安装有剪切刀具，剪切刀具位于牵引装置一、牵引装置二的间隙之间。

本实用新型编织袋生产用剪切装置剪切方便，效率高，效果好，适用于推广应用。

权利要求书1页 说明书3页 附图3页CN 209794714 U 2019.12.17C N 209794714U权　利　要　求　书1/1页CN 209794714 U1.一种编织袋生产用剪切装置，其特征在于，包括牵引装置(1)、剪切装置(2)，所述牵引装置(1)包括牵引装置一(11)、牵引装置二(12)，所述牵引装置一(11)、牵引装置二(12)沿左右方向排列，且两者之间留有间隙，所述牵引装置一(11)、牵引装置二(12)均包括前后对称设置的牵引机构(13)，所述牵引机构(13)包括上下对称设置的上牵引机构(131)、下牵引机构(132)以及支撑牵引机构(13)的支架(1311)、电机(139)，所述上牵引机构(131)、下牵引机构(132)均包括主动轮(133)、从动轮(134)，所述主动轮(133)、从动轮(134)上环绕有牵引皮带(135)，上牵引机构(131)、下牵引机构(132)上的牵引皮带(135)相接触，所述主动轮(133)、从动轮(134)上设有转轴(136)，所述转轴(136)均通过滚珠轴承(137)与支架(1311)转动连接，所述主动轮(133)的转轴(136)上均固定有连接轴(1310)，所述连接轴(1310)通过联轴器与电机(139)的输出轴连接；所述剪切装置(2)包括气缸支撑架(21)、气缸(22)、剪切刀具(23)，所述气缸支撑架(21)上固定安装有气缸(22)，所述气缸(22)的活塞杆面向牵引装置(1)且其末端固定有固定块(24)，所述固定块(24)下端固定安装有剪切刀具(23)，所述剪切刀具(23)前后两面均为刀刃，所述剪切刀具(23)位于牵引装置一(11)、牵引装置二(12)的间隙之间。
