单片机原理及应用第二版--李建忠第二章习题参考答案2-1 51单片机内部包含哪些主要逻辑功能部件？（1）一个8位微处理器CPU。

（2）256B数据存储器RAM和特殊功能寄存器SFR。

（3）4K程序存储器ROM。

（4）两个定时/计数器，用以对外部事件进行计数，也可用作定时器。

（5）四个8位可编程的I/O（输入/输出）并行端口，每个端口既可做输入，也可做输出。

（6）一个串行端口，用于数据的串行通信（7）1个可管理5个中断源、2级优先嵌套的中断管理系统；。

（8）片内振荡器及时钟发生器。

2-2 MCS-51引脚中有多少I/O总线?它们和单片机对外的地址总线和数据总线有什么关系?地址总线和数据总线各是几位？32条I/O口线，分为4组，每组8条，称为P0～P3口，P0口有8位数据总线和地址总线的低8位，P2口有地址总线的高8位，因此单片机的地址总线位是16位，寻址空间为64KB，数据总线位宽为8位。

同时在P3口还R/W控制信号线。

I/O口线的总数与地址总线和数据总线没有多大联系，只是说地址总线和数据总线需要占用一定的端口。

像AT89C2051单片机，只有15条I/O口线（P3.6没有引出，作为内部使用），分为P1口（8位）和P3口（7位），没有所谓的地址总线和数据总线，并且P1口并不完整，因为P1.0和P1.1被电压比较器占用了。

2-3 51单片机的EA, ALE,PSEN信号各自功能是什么？EA：为片外程序存储器选用端,该引脚有效(低电平)时,只选用片外程序存储器,否则单片机上电或复位后选用片内程序存储器。

ALE：地址锁存有效信号输出在访问片外程序存储器期间,ALE以每机器周期两次进行信号输出,其下降沿用于控制锁存P0输出的低8位地址;在不访问片外程序存储器期间,ALE端仍以上述频率(振荡频率f osc的1/6)出现,可作为对外输出的时钟脉冲或用于定时目的.PSEN：片外程序存储器读选通信号输出端，低电平有效。

单片机原理与技术课后习题答案七

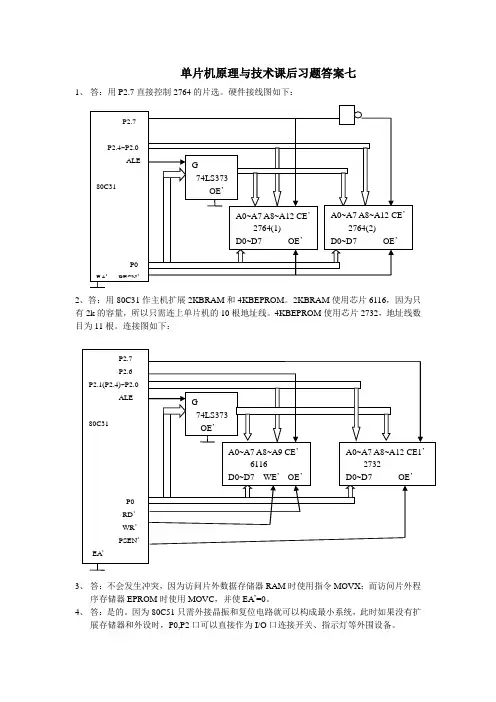

1、答：用P2.7直接控制2764的片选。

硬件接线图如下：
2、答：用80C31作主机扩展2KBRAM和4KBEPROM。

2KBRAM使用芯片6116，因为只有2k的容量，所以只需连上单片机的10根地址线。

4KBEPROM使用芯片2732，地址线数目为11根。

连接图如下：
3、答：不会发生冲突，因为访问片外数据存储器RAM时使用指令MOVX；而访问片外程
序存储器EPROM时使用MOVC，并使EA’=0。

4、答：是的。

因为80C51只需外接晶振和复位电路就可以构成最小系统，此时如果没有扩
展存储器和外设时，P0,P2口可以直接作为I/O口连接开关、指示灯等外围设备。

5、答：对于静态显示方式，LED显示器由接口芯片直接驱动，采用较小的驱动电流就可以
得到较高的显示亮度。

但是，并行输出显示的十进制位数多时，需要并行I/O接口芯片的数量较多。

采用串行输出可以大大节省单片机的内部资源，串并转换器采用74LS164，低电平时允许通过8mA电流，无需添加其它驱动电路。

TXD为位时钟输出，RXD为移位数据输出，一般采用P1.0作为显示器允许控制输出线。

具体接口电路图可参考书本图
7.19。

对于动态显示，显示器的位数不大于8位时，则控制显示其公共极电位只需一个I/O 口（称为扫描口或字位口），控制各位LED显示器所显示的字型也需要一个8位口（称为段数据口过字型口）。

具体接口电路图可参考书本图7.20。

6、答：键盘显示接口电路图如下：
程序的原理框图如下：
7、答: 程序原理图如下：。

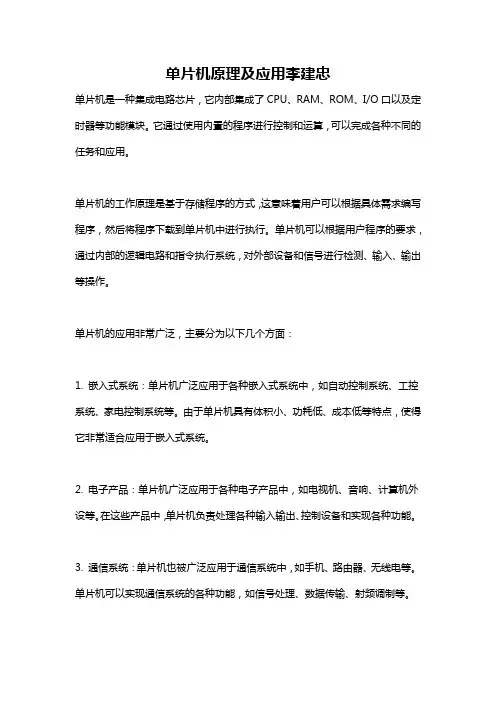

单片机原理及应用李建忠单片机是一种集成电路芯片，它内部集成了CPU、RAM、ROM、I/O口以及定时器等功能模块。
