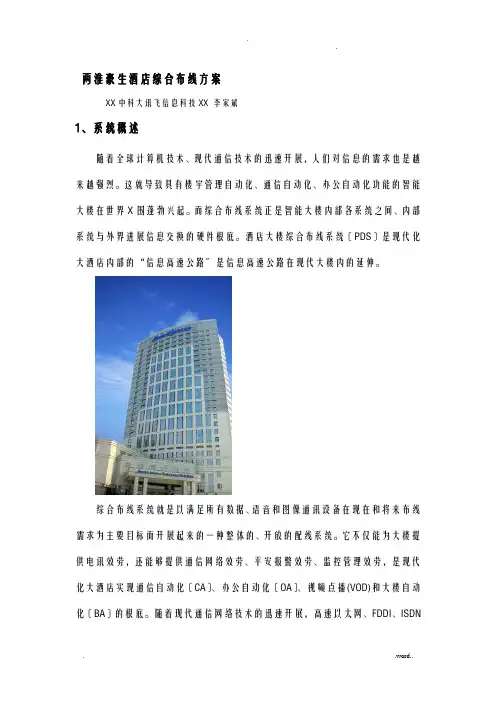

两淮豪生酒店综合布线方案XX中科大讯飞信息科技XX 李家斌1、系统概述随着全球计算机技术、现代通信技术的迅速开展，人们对信息的需求也是越来越强烈。
这就导致具有楼宇管理自动化、通信自动化、办公自动化功能的智能大楼在世界X围蓬勃兴起。
而综合布线系统正是智能大楼内部各系统之间、内部系统与外界进展信息交换的硬件根底。
酒店大楼综合布线系统〔PDS〕是现代化大酒店内部的“信息高速公路〞是信息高速公路在现代大楼内的延伸。
综合布线系统就是以满足所有数据、语音和图像通讯设备在现在和将来布线需求为主要目标而开展起来的一种整体的、开放的配线系统。
它不仅能为大楼提供电讯效劳，还能够提供通信网络效劳、平安报警效劳、监控管理效劳，是现代化大酒店实现通信自动化〔CA〕、办公自动化〔OA〕、视频点播(VOD)和大楼自动化〔BA〕的根底。
随着现代通信网络技术的迅速开展，高速以太网、FDDI、ISDN等的普遍使用。
特别是ATM网的逐步使用，建筑物对布线系统的要求除标准的通信接口外，还需要相当高传输速度以及高度的灵活性。
综合布线系统采用模块化设计，易于在配线方面进展扩大和重新配置。
在物理构造上，采用分级的星形构造，以利于数据的采集及信息的传递。
它能以最好的性能价格比来适应未来综合业务数字网〔ISDN〕和ATM的要求。
UTP是目前综合系统广泛采用的传输介质，它具有安装简单、价格低廉等特点；光纤作为传输介质具有传输速率高、XX性好、扩展性强等优点。
2、需求分析综合布线系统采用构造化布线系统，应能兼容和支持所有的电脑设备系统、数据系统(包含局部无线AP接入点)、酒店视频点播系统和语音系统。
本系统可由五个子系统组成，工作区子系统、水平子系统、管理子系统〔楼层分配线架〕、干线子系统、设备间子系统〔主配线架〕组成。
按招标文件要求工作区子系统有线及无线网络点采用6类UTP线缆，语音水平线缆和酒店VOD点播系统采用5eUTP线缆，光纤到桌面采用四芯万兆多模光纤信息点设置参见?综合布线系统点数表?。
![[精品]2017年豪生希尔顿四季酒店设计规范细部对比](https://img.taocdn.com/s1/m/7e30c1ccb14e852458fb57fe.png)
豪生、希尔顿、四季酒店设计规范对比豪生酒店要求1、客房的完成面：A、入口区域：硬铺面，大比例，昀小45cm×45cm石材或磁砖或其它耐久性材料；0.6湿/干防滑系数与匹配的踢脚板。
包括在入口区的木制品与睡觉区域的木制品设计应一致并提供墙护角。
B、地板/踢脚板：墙至墙的地毯与10cm高的上漆或染色踢脚板，或是10cm高的地毯踢脚，或是硬铺面与区域地毯及10cm高木制踢脚板。
与入口门厅踢脚板高度一致。
C、墙：在潮湿地区使用塑料壁纸或上漆。
包括木制品/木饰线的转角保护与室内设计协调。
（织物基层）D、木制作：木饰线与镶边：油漆或染色木制品包括在主要客厅区域的墙顶收边木饰线脚（不用在入口门厅与浴室的低吊顶），窗帘盒，入口门厅的木饰线与木制踢脚板。
木制作的比例应与空间协调。
E、吊顶：平滑面涂层（石膏板或批灰打底）。
活动式吸音吊顶是不被认可。
2、声学控制：A、噪音顾问：墙，地板与设备的隔音效果取决于不同的材料。
咨询具资格的噪音顾问，聘请有资质的噪声控制顾问是被高度推荐的。
B、施工要求：提供墙，地板/吊顶的施工达到下列隔音传导系数（STC）与冲击隔音等级。
1．C、施工细部：确认隔间施工细部可以达到隔间系数要求。
这些细部通常包括下轻钢龙骨的四周龙骨构件与底座，墙与顶部接触部分皆需打上连续的密封硅胶。
墙体四周与不同材料的接口，皆需打上密封胶。
在共享墙体的插座盒必需错开设置，不可背靠背设置。
设计上需减低在吊顶上与管井内的给排水管与设备产生的噪音。
空调的出风与回风格栅需有一定空间分隔以防止噪音从客房传到另一间客房；在风管内提供隔音与静音设置。
3、门/门框细部：空心门框应填满至少1厘米隔音棉，包括门四周的隔音封条与联通门底部的隔音封条，窗与玻璃。
A、通则：提供室外窗户与玻璃并应符合豪生设计/施工要求，当地法规与下列：B、外窗面积：大约占客房外墙的45％大窗户应优先考虑如果其它的设计要求能符合，如风压，地震，能源效率，建筑设计等。
两淮豪生酒店综合布线方案安徽中科大讯飞信息科技有限公司李家斌1、系统概述随着全球计算机技术、现代通信技术的迅速发展，人们对信息的需求也是越来越强烈。
这就导致具有楼宇管理自动化、通信自动化、办公自动化功能的智能大楼在世界范围蓬勃兴起。
而综合布线系统正是智能大楼内部各系统之间、内部系统与外界进行信息交换的硬件基础。
酒店大楼综合布线系统（PDS）是现代化大酒店内部的“信息高速公路”是信息高速公路在现代大楼内的延伸。
综合布线系统就是以满足所有数据、语音和图像通讯设备在现在和将来布线需求为主要目标而发展起来的一种整体的、开放的配线系统。
它不仅能为大楼提供电讯服务，还能够提供通信网络服务、安全报警服务、监控管理服务，是现代化大酒店实现通信自动化（CA）、办公自动化（OA）、视频点播(VOD)和大楼自动化（BA）的基础。
随着现代通信网络技术的迅速发展，高速以太网、FDDI、ISDN 等的普遍使用。
特别是ATM网的逐步使用，建筑物对布线系统的要求除标准的通信接口外，还需要相当高传输速度以及高度的灵活性。
综合布线系统采用模块化设计，易于在配线方面进行扩充和重新配置。
在物理结构上，采用分级的星形结构，以利于数据的采集及信息的传递。
它能以最好的性能价格比来适应未来综合业务数字网（ISDN）和ATM的要求。
UTP是目前综合系统广泛采用的传输介质，它具有安装简单、价格低廉等特点；光纤作为传输介质具有传输速率高、保密性好、扩展性强等优点。
2、需求分析综合布线系统采用结构化布线系统，应能兼容和支持所有的电脑设备系统、数据系统(包含部分无线AP接入点)、酒店视频点播系统和语音系统。
本系统可由五个子系统组成，工作区子系统、水平子系统、管理子系统（楼层分配线架）、干线子系统、设备间子系统（主配线架）组成。
按招标文件要求工作区子系统有线及无线网络点采用6类UTP线缆，语音水平线缆和酒店VOD点播系统采用5eUTP线缆，光纤到桌面采用四芯万兆多模光纤信息点设置参见《综合布线系统点数表》。
酒店布线系统工程设计方案一、项目背景本项目为某五星级酒店的综合布线系统工程设计方案。
酒店位于市中心，共2幢楼，其中主楼高39.1米，共有5层，副楼共有3层，建筑总面积约为5000平方米。
酒店综合布线系统需满足数据、语音、有线电视等多种信号的传输需求，同时要具备良好的扩展性和可靠性。
二、设计原则1. 兼容性：布线系统应能支持现有的通信设备和将来可能使用的设备，适应不同厂家和不同类型的产品。
2. 开放性：布线系统应符合国际和国内的通信标准，支持各种网络协议和应用系统。
3. 灵活性：布线系统的设计应能适应酒店内部布局的调整和变化，方便未来的升级和维护。
4. 可靠性：布线系统应具有高可靠性，确保通信信号的稳定传输，减少故障发生。
5. 先进性：布线系统的设计应采用先进的技术和材料，提高系统性能和使用寿命。
6. 可扩展性：布线系统应具备良好的扩展性，能够适应酒店业务的发展和网络规模的扩大。
7. 经济性：在满足功能需求的前提下，尽量降低系统成本，提高投资效益。
8. 标准化和规范化：布线系统的设计和施工应符合国家和行业的相关标准规范。
三、系统设计1. 系统构成本项目采用结构化综合布线系统，主要包括以下子系统：（1）工作区子系统：包括信息插座、数据线、语音线等，为用户终端设备提供接入点。
（2）水平子系统：包括水平电缆、水平光缆等，连接工作区子系统和干线子系统。
（3）管理区子系统：包括配线架、跳线等，实现水平子系统与干线子系统之间的信号切换和分配。
（4）干线子系统：包括干线电缆、干线光缆等，连接管理区子系统和设备间子系统。
（5）设备间子系统：包括网络设备、服务器、存储设备等，是整个网络的核心部分。
（6）接地系统：确保布线系统的安全运行，减少电磁干扰。
2. 系统技术说明（1）数据五类结构化布线系统：全程端到用户端选用超五类系统布线产品，包括网线、数据模块、数据面板及网络配线架，带宽达到100MHz，数据传输可满足100Mbps ATM及100Mbps以太网系统应用。

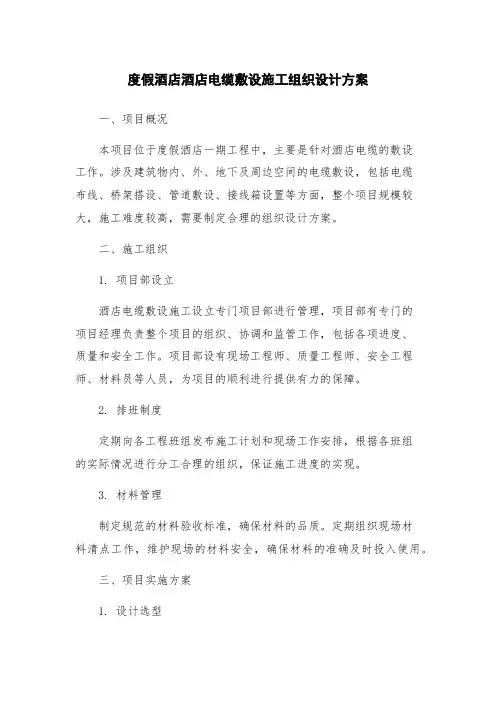

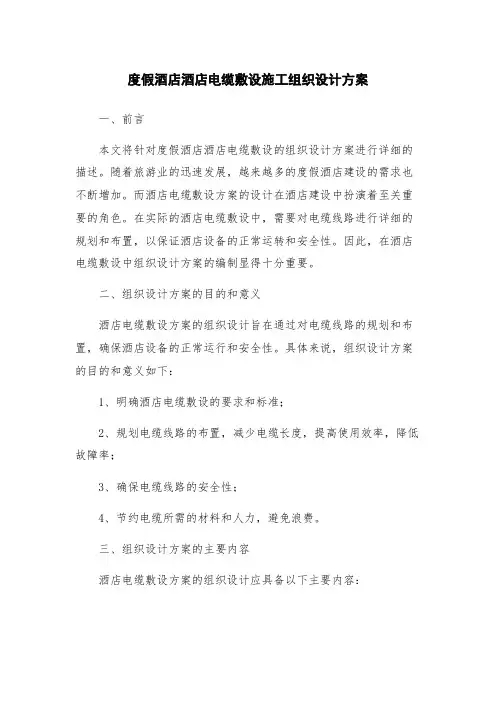

度假酒店酒店电缆敷设施工组织设计方案一、前言本文将针对度假酒店酒店电缆敷设的组织设计方案进行详细的描述。
随着旅游业的迅速发展，越来越多的度假酒店建设的需求也不断增加。
而酒店电缆敷设方案的设计在酒店建设中扮演着至关重要的角色。
在实际的酒店电缆敷设中，需要对电缆线路进行详细的规划和布置，以保证酒店设备的正常运转和安全性。
因此，在酒店电缆敷设中组织设计方案的编制显得十分重要。
二、组织设计方案的目的和意义酒店电缆敷设方案的组织设计旨在通过对电缆线路的规划和布置，确保酒店设备的正常运行和安全性。
具体来说，组织设计方案的目的和意义如下：1、明确酒店电缆敷设的要求和标准；2、规划电缆线路的布置，减少电缆长度，提高使用效率，降低故障率；3、确保电缆线路的安全性；4、节约电缆所需的材料和人力，避免浪费。
三、组织设计方案的主要内容酒店电缆敷设方案的组织设计应具备以下主要内容：1、电缆线路规划。
根据酒店的建筑结构和设备需求, 确定电缆线路的起点和终点，并依据酒店布局及用电设备情况合理安排电缆的布局、长度和数量。
2、电缆线路设计。
确定酒店电缆线路的建设标准，包括电缆种类、规格、材质、安装方式及维修要求等，同时要特别考虑电缆所需的敷设管道，保证电缆在管道中的敷设符合标准。
3、施工方案的制定。
依据电缆线路规划和设计，制定施工方案，并根据酒店的实际情况，确定施工进度和安全措施。
4、项目管理。
对电缆敷设的项目组织、分工、协调，以及项目实施过程中的管理、保障、质量控制和项目验收等。
五、项目实施计划在组织设计方案中，酒店电缆敷设的实施计划显得十分关键。
电缆敷设实施计划是酒店电缆敷设成功的重要保障，其包括以下内容：1、工程时间安排。
根据酒店的建筑结构和设备需求，确定电缆线路建设的时间节点，并按照时间节点明确施工计划的开始时间和结束时间。
2、工程资金预算。
根据电缆线路规划和设计要求，制定出各个阶段的电缆敷设资金预算表，在实施过程中进行资金的监管和控制。

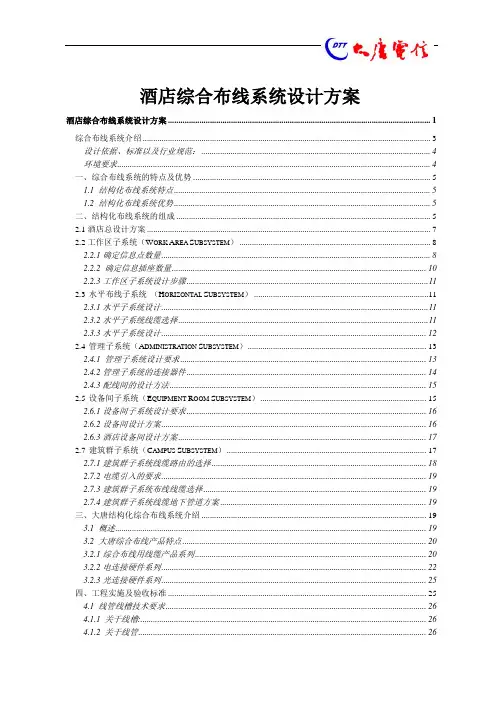

酒店综合布线系统设计方案酒店综合布线系统设计方案 (1)综合布线系统介绍 (3)设计依据、标准以及行业规范： (4)环境要求 (4)一、综合布线系统的特点及优势 (5)1.1 结构化布线系统特点 (5)1.2 结构化布线系统优势 (5)二、结构化布线系统的组成 (5)2.1酒店总设计方案 (7)2.2工作区子系统（W ORK A REA S UBSYSTEM） (8)2.2.1确定信息点数量 (8)2.2.2 确定信息插座数量 (10)2.2.3工作区子系统设计步骤 (11)2.3水平布线子系统（H ORIZONTAL S UBSYSTEM） (11)2.3.1水平子系统设计 (11)2.3.2水平子系统线缆选择 (11)2.3.3水平子系统设计 (12)2.4管理子系统（A DMINIS TRA TION S UBSYSTEM） (13)2.4.1 管理子系统设计要求 (13)2.4.2管理子系统的连接器件 (14)2.4.3配线间的设计方法 (15)2.5设备间子系统（E QUIPMENT R OOM S UBSYSTEM） (15)2.6.1设备间子系统设计要求 (16)2.6.2设备间设计方案 (16)2.6.3酒店设备间设计方案 (17)2.7建筑群子系统（C AMPUS S UBSYSTEM） (17)2.7.1建筑群子系统线缆路由的选择 (18)2.7.2电缆引入的要求 (19)2.7.3建筑群子系统布线线缆选择 (19)2.7.4建筑群子系统线缆地下管道方案 (19)三、大唐结构化综合布线系统介绍 (19)3.1 概述 (19)3.2 大唐综合布线产品特点 (20)3.2.1综合布线用线缆产品系列 (20)3.2.2电连接硬件系列 (22)3.2.3光连接硬件系列 (25)四、工程实施及验收标准 (25)4.1 线管线槽技术要求 (26)4.1.1 关于线槽: (26)4.1.2 关于线管 (26)4.1.3 关于线槽及线管： (26)4.2 管线方案 (27)4.2.1 水平管线 (27)4.2.2 垂直管线 (27)4.3 电源配合方案 (27)4.3.1 配线间电源 (27)4.3.2 工作电源 (27)4.4 设备安装 (27)4.5 铜缆的敷设 (28)4.6 缆线的终端 (28)4.7 光纤电缆的敷设 (28)4.7.1光纤的弯曲半径和牵引张力： (28)4.7.2光纤布放的牵引速度： (29)4.7.3光纤布放的质量要求： (29)五、系统测试、验收及质量保证 (29)5.1双绞线测试 (29)5.2光纤的测试 (30)综合布线系统介绍当今社会，信息已成为一种非常关键性的资源，它必须精确、迅速地传输于各种通讯设备、数据处理设备和显示设备之间。
