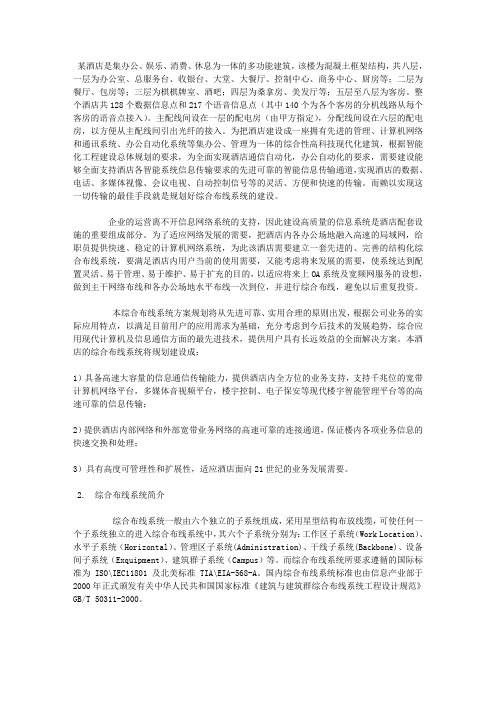

某酒店是集办公、娱乐、消费、休息为一体的多功能建筑，该楼为混凝土框架结构，共八层，一层为办公室、总服务台、收银台、大堂、大餐厅、控制中心、商务中心、厨房等；二层为餐厅、包房等；三层为棋棋牌室、酒吧；四层为桑拿房、美发厅等；五层至八层为客房。
整个酒店共128 个数据信息点和217 个语音信息点(其中140 个为各个客房的分机线路从每个客房的语音点接入)。
主配线间设在一层的配电房(由甲方指定)，分配线间设在六层的配电房，以方便从主配线间引出光纤的接入。
为把酒店建设成一座拥有先进的管理、计算机网络和通讯系统、办公自动化系统等集办公、管理为一体的综合性高科技现代化建筑，根据智能化工程建设总体规划的要求，为全面实现酒店通信自动化，办公自动化的要求，需要建设能够全面支持酒店各智能系统信息传输要求的先进可靠的智能信息传输通道，实现酒店的数据、电话、多媒体视像、会议电视、自动控制信号等的灵活、方便和快速的传输。
而赖以实现这一切传输的最佳手段就是规划好综合布线系统的建设。
企业的运营离不开信息网络系统的支持，因此建设高质量的信息系统是酒店配套设施的重要组成部分。
为了适应网络发展的需要，把酒店内各办公场地融入高速的局域网，给职员提供快速、稳定的计算机网络系统，为此该酒店需要建立一套先进的、完善的结构化综合布线系统，要满足酒店内用户当前的使用需要，又能考虑将来发展的需要，使系统达到配置灵活、易于管理、易于维护、易于扩充的目的，以适应将来上OA 系统及宽频网服务的设想，做到主干网络布线和各办公场地水平布线一次到位，并进行综合布线，避免以后重复投资。
本综合布线系统方案规划将从先进可靠、实用合理的原则出发，根据公司业务的实际应用特点，以满足目前用户的应用需求为基础，充分考虑到今后技术的发展趋势，综合应用现代计算机及信息通信方面的最先进技术，提供用户具有长远效益的全面解决方案。
本酒店的综合布线系统将规划建设成：1)具备高速大容量的信息通信传输能力，提供酒店内全方位的业务支持，支持千兆位的宽带计算机网络平台，多媒体音视频平台，楼宇控制、电子保安等现代楼宇智能管理平台等的高速可靠的信息传输；2)提供酒店内部网络和外部宽带业务网络的高速可靠的连接通道，保证楼内各项业务信息的快速交换和处理；3)具有高度可管理性和扩展性，适应酒店面向21 世纪的业务发展需要。
2. 综合布线系统简介综合布线系统一般由六个独立的子系统组成，采用星型结构布放线缆，可使任何一个子系统独立的进入综合布线系统中，其六个子系统分别为：工作区子系统( Work Location )、水平子系统( Horizontal )、管理区子系统(Administration) 、干线子系统(Backbone)、设备间子系统(Exquipment )、建筑群子系统(CampuS等。
而综合布线系统所要求遵循的国际标准为ISO\IEC11801 及北美标准TIA\EIA-568-A 。
国内综合布线系统标准也由信息产业部于2000 年正式颁发有关中华人民共和国国家标准《建筑与建筑群综合布线系统工程设计规范》GB/T 50311-2000 。
2.1 需求分析2. 1. 1 设计原则（1）标准化：严格按照IEEE802、EIA／TIA 568 等工业及建筑布线标准和GB/T 50311-2000 《建筑与建筑群综合布线系统工程设计规范》。
（2）实用性：此工程综合布线系统应能够在现在和将来适应用户发展的需要，具备数据通信、语音通信和图像通信的功能。
（3）灵活性：布线系统中任一信息点能够很方便地与多种类型设备（如电话、计算机、检测器件以及传真等）进行连接。
（4）可扩展性：根据建设单位目前的实际需要，综合布线工程可实现语音和计算机数据通信功能，此布线系统具有较强的可扩展性，既可以最大限度地降低造价和不耽误工期，又可以在将来需要时很容易将所扩充设备连接到系统中来。
2. 1. 2 需求分析根据酒店的实际场地规划，该酒店共设128 个数据信息点，按要求采用超五类双绞线和交换机互联，将来能够很方便地实现酒店内部局域网和Internet/Intranet 的各项应用；所有217 个语音信息点采用四芯电话线布线。
我们按甲方提供的图纸设计信息点分布表配置。
具体信息点配置（略）在酒店内采用综合布线系统，最终为用户提供一个开放的、灵活的、先进的和可扩展的线路基础。
既可提供以光纤为主干的高速网络通道，又可满足用户不断扩展的需求。
同时又可提供语音功能，2. 1. 3 综合布线的应用环境在电话、数据、图像通信系统、计算机网络系统、楼宇自控系统、保安监视系统等应用子系统中，结构化综合布线系统是作为传输的基础媒介，并通过其管理子系统对其它应用子系统的构成连接，进行任意的调整、分配和管理。
目前计算机管理信息系统（MIS）已从初期的单机，单网的小规模单一应用向大型化、集成化和综合型的方向发展，其体系结构也经历了集中式，集散式和分布式等不同的发展阶段。
从总体上看，随着MIS的大型化和覆盖范围的扩大，人们不可能不断地更换性能更强的主机，分布式处理已是网络发展的必然趋势。
综合布线系统还可提供以下图像通信服务：会议电视中心和局级服务设计会议电视系统服务集成会议电视系统专家会审电视系统会议电视系统由综合布线系统支持到图像传输公用网或专用网，再经公用网或专用网传达室输出到远程会议中心，在综合布线系统中会预留一定数量的TIA/EIA CAT5E 端口，供图像通信系统使用。
因而使用综合布线系统，图像信息点的数量随意增减和改动。
另外根据应用情况设置对外图像信息点接口，各图像信息点通过综合布线系统与对外的图像信息点相连，并配合视像传输设备与外界进行通信。
2. 2 系统设计根据国际电子工业协会（EIA ）制定的结构化布线系统标准（EIA/TIA568B ），及中华人民共和国国家标准GB/T50311-2000 《建筑与建筑群综合布线系统工程设计规范》，结构化布线系统由工作区子系统、配线（水平）子系统、干线（垂直）子系统、设备子系统、管理子系统、建筑群子系统六个子系统组成。
工作区子系统（WORK AREA SUBSYSTE M工作区子系统由终端设备连接到信息插座的连线组成，它包括连接器和适配器。
水平布线子系统（HORIZONTAL SUBSYSTEM!实现信息插座和管理子系统（跳线架）间的连接，常用8芯4 对双绞线实现这种连接。
管理子系统（ADMINISTRATION SUBSYSTEM管理子系统由交连、互连配线架组成。
管理点为连接其它子系统提供连接手段。
交连和互连允许将通讯线路定位或重定位到建筑物的不同部分，以便能更容易地管理通信线路，使在移动终端设备时能方便地进行插拨。
主干线子系统（RISER BACKBONE SUBSYST E M实现计算机设备，程控交换机（PBX，控制中心与各管理子系统间的连接，常用介质是大对数双绞线电缆、光缆。
设备子系统（EQUIPMENT SUBSYSTEM设备子系统由设备间中的电缆、连接器和相关支撑硬件组成，它把公共系统设备的各种不同设备互连起来。
该子系统将中继线交叉连接处和布线交叉处与公共系统设备（如PBX连接起来。
根据用户对通信线路较高的需求，ERSENET公司提供非屏蔽超五类布线方案系列产品。
布线系统采用模块化设计，星型拓扑结构，最易于配线上的扩充及重新配置。
配置上要考虑先进的通信性能，并充分考虑使用的灵活性和适应性，外观同建筑的整体效果配合。
2. 3 测试和验收2. 3. 1 系统测试结构化布线系统测试是结构化布线系统实施的重要内容，是保证系统性能达到设计要求的重要保证。
2)测试仪器：符合TSB67 LevelII 要求的布线专用测试仪3)测试人员：1-用户授权的工程师。
2-SUNFPU测试工程师或指定的施工单位的工程师。
2. 3. 2 UTP 测试和验收(1)所有传输测试都使用AVAYA公司的认可系统测试仪。
( 2)所有测试过的端口都会提供一份软拷贝，以作管理之用。
( 3)所有端接的指引及要求，测试配置及测试程序及注意事项，都一一严格遵守，保证测试结果无误。
( 4)所有用于测试UTP 链路表现，端接在配线架或端口的适配器。
其本身的表现都必须比原来的链路的表现为佳。
(5)所有主干电缆的长度都不多于90M,而所有水平电缆UTP将会百分百测试以下的参数：•连续性•长度•衰减•近端串扰(6)主干UTP链路的长度超过90M,或跳线的长度超过6M,系统只能符合SUNFP布线系统延伸保证。
(7)所有UTP都将进行连续性测试。
(8)由于大部分的问题都产生在电缆的末端或端接位置，所以所有的发送端UTP链路都百分百测试其NEXT的参数。
(9)最少百分之十的发送端UTP链路，要进行两端测试，而最少的一条链路包括在其中。
( 10)任何一条链路的电缆的长度都不应超过标准所规定的水平电缆及主干电缆长度要求。
2. 3. 3 光纤测试和验收(1)所有的测试都由市场上最先进的光纤测试仪进行，光纤测试包括了功率仪及光源来测试衰减，及OTDR来测试光缆长度。
( 2)所有测试过的端口都会提供一份报告及一份软拷贝，以用管理之用。
( 3)所有端接的指引及要求，测试配置及程序及注意事项，都一一严格遵守，保证测试结果无误。
4)用于端接硬件和端口的光纤适配器都与布线系统兼容。
(5)测试62.5/125多模光纤信道的所有设备及配置要求以及8.3卩m单模光缆信道的要求，都完全符合TIA/EIA-568-A 的Annex H 或ISO 11801 的第6 条。
(6)所有主干信道都要百分百测试其极性和衰减，并根据TIA/EIA-568-A 的Annex H 或11801第6条的850mm及1300mm的要求，并最少要测试一个方向而所有水平及主干需要100%使用OTDF测试长度。
( 7)所有主干光缆的总长度都不可超过标准所规定的长度限制。
