酒店综合布线系统方案建议书尊敬的客户：我们非常感谢您信任我们公司，并向我们咨询酒店综合布线系统方案的建议。
本文档将为您提供一个综合的方案建议，旨在为您提供高效便捷的酒店网络服务体验。
一、背景分析随着科技的不断发展，网络已经成为了人们生活和工作中不可或缺的一部分。
作为酒店业的重要一环，酒店网络服务是酒店建筑中必不可少的一项服务。
为了满足客人的需求，酒店需要提供高质量的网络服务，确保客人能够高速、稳定地访问网络。
酒店的网络服务中，综合布线系统构成了非常重要的组成部分。
一个好的综合布线系统能够更好地支持整个酒店的相关设备，提供更为稳定的网络服务。
二、系统方案基于客户需求和市场的实际情况，我们为您设计了一个综合布线系统的方案，分以下几个方面进行说明：1. 系统基本构成(1) 酒店主机房：主要负责连接内外网和网络交换机，支持全酒店的网络传输业务。
(2) 区域分布室：主要负责连接酒店各个区域设备，支持酒店分区域的网络传输业务。
(3) 各个房间：安装网络接口盒，支持客户端设备对酒店网络的连接。
2. 系统组成设备(1) 酒店主机房：服务器、交换机、路由器、防火墙、UPS等。
(2) 区域分布室：交换机。
(3) 各个房间：网络接口盒、交换机、WiFi路由器等。
3. 系统设计原则(1) 系统具有高度可扩展性，方便针对未来的网络需求进行升级。
(2) 系统具有高度稳定性，确保客户的网络访问不受到不稳定因素的影响。
(3) 系统要具备高性能的特点，能够满足客户对网络速度和带宽的要求。
(4) 系统的设计要与现有设施进行兼容，保证不会排斥现有设备的使用。
4. 部署方案(1) 酒店主机房：主机房需要放置在酒店最佳的位置，如顶层、地下室等。
(2) 区域分布室：每一区域都需要配备一个分布室，位置具体根据该区域的属性和需求来决定。
(3) 各个房间：网络接口盒的安装根据酒店的设计和布置来进行，客户端设备能够简便地访问网络。
三、系统特点(1) 融合性强：主机房和分布室通过光缆或铜缆连接，保证网络稳定性。
弱电系统布线方案1系统概述酒店分为大堂，客房，商务中心，多功能会议厅，和后勤办公室等设施，其中客房,单间为31间，双标房为44间，家庭套房为6间，海景房为2间，观海楼A套房2间，B套房4间，C套房4间，可以同时接待住房客人数量为198人，多功能厅面积约为430平方，和三个会议厅，可以同时接待300多人的用餐服务，为了满足酒店的需求，保证酒店正常运转，专门为贵公司设计了以下几个系统：1：酒店电话系统：组建酒店电话系统，形成酒店内部号码管理，提高工作效率和服务水平是目前酒店的必备功能。
正对酒店功能分区对电话点位布置统计见下表：2 ：监控系统：酒店共分为4层，其中2楼至4楼为客房，走廊有2个消防楼梯，走廊长度68米，每层每隔15米安装一个，外加2层观海楼，安装4个，户外停车场主要是出入口各一个，4楼制高点一个全景摄像头监控整个停车场能满足要求。
监控设计位置和数量见下表：3:网络系统：酒店房间的网络信息点通过桥架布线到每层楼的弱电井，再由弱电井走垂直系统到网络机房。
针对本方案需求网络信息点需求见下表：4：背景音乐：为了营造酒店舒适的环境和优雅品味，提升酒店的档次，酒店背景音乐系统成为综合布线不可或缺的部分，安照喇叭声音传输的范围和声音传输的距离，每层楼安装5个天花吸顶喇叭，观海楼每层3个。
就能满足需求。
音箱线全部走回监控控制中心机房，如发生寻人，车辆挡道，火灾，地震和其他突发事件，监控员可以通过喇叭通知和疏散客人。
5考勤系统：为了方便酒店员工管理，上下班制度和考勤的制度的建立，快速高效投入运行，考情系统在酒店筹建和招聘的时候尤为重要。
6酒店信息发布系统：总体结构综合布线系统一般由五个独立的子系统组成，采用星型结构布放线缆，可使任何一个子系统独立的进入综合布线系统中，其五个子系统分别为：工作区子系统、水平子系统、通讯间子系统、垂直干线子系统、设备间子系统。
结构化综合布线系统结构示意图系统功能A、工作区子系统工作区是建筑内占据一定空间的一组相互联系的通讯终端设备。
第1章. 综合布线系统设计方案（酒店）作为XXX酒店智能化系统的高速公路、神经中枢——综合布线系统是智能化酒店的关键部分和基础设施之一。
综合布线系统在酒店内和其它设施一样，都是附属于建筑物的基础设施。
从规划、设计直到施工及使用的全过程中，其关系是极为密切的。
具体表现有以下几点：（1）综合布线系统是衡量智能化酒店的智能化程度的重要标志。
在衡量智能化酒店的智能化程度时主要是看综合布线系统配线能力，如设备配置是否成套，技术功能是否完善，网络分布是否合理，工程质量是否优良，这些都是决定智能化酒店的智能化程度高低的重要因素，因为XXX酒店的智能化能否为群众更好地服务，综合布线系统具有决定性的作用。
（2）综合布线系统使智能化酒店充分发挥智能化效能，它是智能化酒店中必备的基础设施。
综合布线系统把智能化酒店内的通信、计算机和各种设备及设施，在一定的条件下纳入综合布线系统，相互连接形成完整配套的整体，以实现高度智能化的要求。
由于综合布线系统能适应各种设施当前需要和今后发展，具有兼容性、可靠性、使用灵活性和管理科学性等特点，所以它是智能化酒店能够保证优质高效服务的基础设施之一。
在智能化酒店中如没有综合布线系统，各种设施和设备因无信息传输媒质连接而无法相互联系、正常运行，智能化也难以实现，这时智能化酒店只是一些只有空壳躯体的、智能价值不高的普通酒店楼，也就不能称为智能化酒店。
在酒店中只有配备了综合布线系统时，才有实现智能化的可能性，这是智能化酒店工程中的关键内容。
（3）综合布线系统能适应今后智能化酒店和各种科学技术的发展需要。
由于综合布线系统具有很高的适应性和灵活性，能在今后相当长的时期内满足客观发展需要，为此，在XXX酒店我们采用综合布线系统。
1.1.设计目标为了完成酒店智能信息化的任务，需要在建筑物内建立一个综合的计算机网络系统。
该系统能将行政酒店大楼内的各个相互独立的子系统建立起有机的联系，把原来相对独立的资源、功能等集合到一个相互关联、协调和统一的完整系统之中，设备自控系统以及多媒体音像系统集成为一体化的综合计算机管理系统。

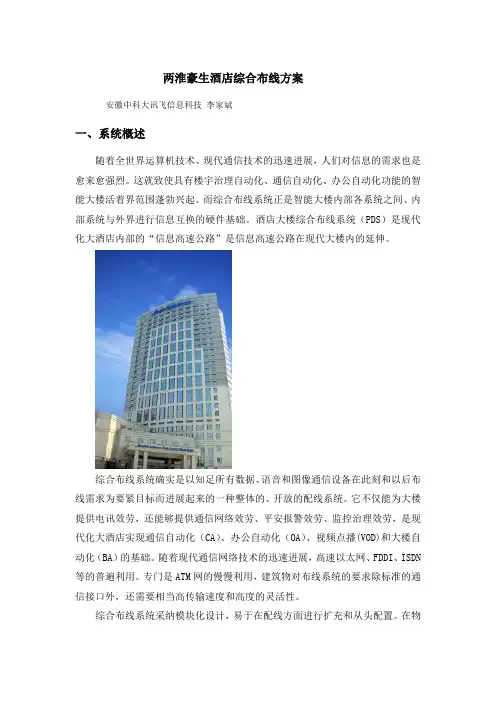

两淮豪生酒店综合布线方案安徽中科大讯飞信息科技李家斌一、系统概述随着全世界运算机技术、现代通信技术的迅速进展，人们对信息的需求也是愈来愈强烈。
这就致使具有楼宇治理自动化、通信自动化、办公自动化功能的智能大楼活着界范围蓬勃兴起。
而综合布线系统正是智能大楼内部各系统之间、内部系统与外界进行信息互换的硬件基础。
酒店大楼综合布线系统（PDS）是现代化大酒店内部的“信息高速公路”是信息高速公路在现代大楼内的延伸。
综合布线系统确实是以知足所有数据、语音和图像通信设备在此刻和以后布线需求为要紧目标而进展起来的一种整体的、开放的配线系统。
它不仅能为大楼提供电讯效劳，还能够提供通信网络效劳、平安报警效劳、监控治理效劳，是现代化大酒店实现通信自动化（CA）、办公自动化（OA）、视频点播(VOD)和大楼自动化（BA）的基础。
随着现代通信网络技术的迅速进展，高速以太网、FDDI、ISDN 等的普遍利用。
专门是ATM网的慢慢利用，建筑物对布线系统的要求除标准的通信接口外，还需要相当高传输速度和高度的灵活性。
综合布线系统采纳模块化设计，易于在配线方面进行扩充和从头配置。
在物理结构上，采纳分级的星形结构，以利于数据的搜集及信息的传递。
它能以最好的性能价钱比来适应以后综合业务数字网（ISDN）和ATM的要求。
UTP是目前综合系统普遍采纳的传输介质，它具有安装简单、价钱低廉等特点；光纤作为传输介质具有传输速度高、保密性好、扩展性强等优势。
二、需求分析综合布线系统采纳结构化布线系统，应能兼容和支持所有的电脑设备系统、数据系统(包括部份无线AP接入点)、酒店视频点播系统和语音系统。
本系统可由五个子系统组成，工作区子系统、水平子系统、治理子系统（楼层分派线架）、干线子系统、设备间子系统（主配线架）组成。
按招标文件要求工作区子系统有线及无线网络点采纳6类UTP线缆，语音水平线缆和酒店VOD点播系统采纳5eUTP线缆，光纤到桌面采纳四芯万兆多模光纤信息点设置参见《综合布线系统点数表》。
酒店综合布线系统技术方案酒店综合布线系统技术方案作为一个综合性的服务场所，酒店不仅要满足客人住宿的需求，还需要提供丰富的娱乐和商务设施。
为了更好地满足客人的需求，我们需要设计一个完善的酒店综合布线系统。
一、系统概述酒店综合布线系统是一种统一的、集成的基础网络设施，它包括了酒店内的所有通信、数据、安全、控制和能源管理等基础设施的布线和连接，将不同类型的网络设备、终端设备和系统设备连接成为一个整体，使信息和资源共享更加便捷，提高了酒店的安全、舒适和智能化水平。
二、系统设计方案1. 布线结构设计酒店综合布线系统应采用标准化的层次化结构设计，将酒店的所有设备和终端连接到不同的布线区域中，减少布线杂乱的情况，方便管理和维护。
根据实际需求，我们可以设计三层、四层或五层系统结构。
其中，每个楼层应有一个配线间，所有配线间应通过光纤或铜缆相互连接，形成一张区域布线网络。
2. 设备选型酒店综合布线系统需要选用高性能、可靠、易维护的网络设备和终端设备。
建议选择著名品牌的设备，例如思科、华为、华三等，以确保系统的稳定性和可靠性。
3. 布线材料为了确保系统的传输质量和速度，建议采用高品质的铜缆和光纤，并按照该布线系统的标准规格进行选择和布线。
4. 无线网络设计酒店的客人和员工需要使用无线网络，因此需要在酒店内布置无线AP设备。
通过合理的选址和信号叠加设计，可以实现完善的无线覆盖，并保证网络质量。
5. 安全设计酒店需要保证网络安全和访问控制，因此需要设置有效的安全策略，以保护网络免受攻击和入侵。
可以采用VPN、防火墙、虚拟化和加密技术来实现安全保护。
6. 控制设计酒店需要使用业内领先的BMS（建筑管理系统）来对所有设备进行控制和管理，以最大限度地降低运营成本。
BMS系统应该能够支持智能能源管理和节能控制功能，减少不必要的能源浪费。
7. 网络监控酒店综合布线系统需要配备完善的网络监控设备，及时检测网络故障和传输问题，并提供快速的故障诊断和解决方案。
酒店综合布线施工方案无缝网络覆盖与客房设备连接酒店综合布线施工方案：无缝网络覆盖与客房设备连接在现代社会中，酒店无缝网络覆盖及客房设备连接已成为酒店行业的基本要求之一。
为了提供更好的服务质量，酒店需要采取合理的综合布线施工方案，以保证网络完整性和客房设备的正常连接。
本文将介绍酒店综合布线施工方案的重要性，并提供具体的实施方法。
一、酒店综合布线施工方案的重要性1. 网络覆盖能力如今，无论是商务旅行者还是休闲度假者，都离不开网络的支持。
良好的网络覆盖能力可以满足客人对于网络服务的需求，并提升酒店的竞争力。
同时，网络畅通也为酒店提供了更多的商业机会和发展空间。
2. 客房设备连接性酒店客房内通常配备有电视、电话、空调等设备，而这些设备的连接性将直接影响到客人的使用体验。
优秀的综合布线施工方案能够确保这些设备之间的互通性，使客人能够便利地使用各种设备，并享受到更好的服务。
二、酒店综合布线施工方案的实施方法1. 网络覆盖设计首先，酒店需根据实际情况制定网络覆盖的设计方案。
这包括确定网络接入点、网络设备摆放位置等。
对于大型酒店，应考虑使用覆盖面广、信号强度稳定的无线设备，以确保各个区域的网络连接畅通。
2. 客房设备连接对于客房设备的连接，一般采用有线连接和无线连接的方式。
有线连接通常采用布线方式，将各个设备通过网络线缆连接到一起，确保稳定的数据传输。
无线连接则需要配置无线路由器和信号放大器，以覆盖每个客房并提供良好的无线信号。
3. 强化网络安全在酒店综合布线施工方案中，网络安全是一项至关重要的任务。
酒店需采取措施保护客人的隐私和信息安全。
这包括使用强密码进行网络设备配置、定期更新网络设备的固件、提供VPN服务等，以确保客人的网络使用安全可靠。
4. 布线管道设计在进行综合布线施工时，合理的布线管道设计能够提高施工效率和美观度。
酒店需根据实际情况确定布线管道的走向和数量，并采用合适的材料进行施工，以保证布线管道的稳固性和使用寿命。

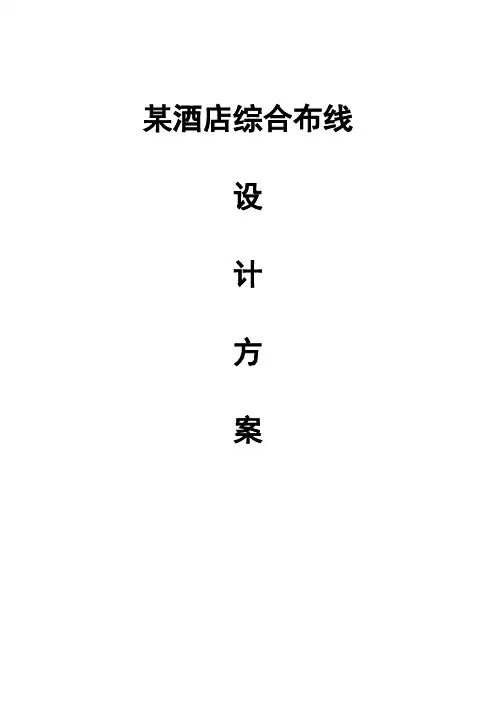

某酒店综合布线设计方案第一章、设计综述----------------------------------------------------------------------------------------------21、需求分析及设计定位............... ...... . (3)2、系统规划........................................................................... . (4)3、总设计要求............................ ...... (4)4、设计原则........................................................................... . (4)5、设计依据............................ ...... (4)第二章、综合布线系统----------------------------------------------------------------------------------71、概述.............................................................. (7)2、用户需求......................................................... (9)3、设计建议.............................................................................. .. (10)4、各子系统的设计.............................................................. (7)5、客户端设备与布线系统的连接......................................................... (9)6、设计建议.............................................................................. .. (10)第三章、计算机网络系统---------------------------------------------------------------------------------151、用户需求 (16)2、设计建议 (16)3、网络结构拓朴图 (17)4、网络设备介绍 (18)第四章、无线覆盖方案---------------------------------------------------------------------------------201、设计原则 (20)2、产品选型 (20)3、组网方案 (20)4、产品简介 (23)第五章．程控电话系统---------------------------------------------------------------------------------31 5.1总体方案说明 (31)5.2施工组织计划 (25)第六章．施工方案建议---------------------------------------------------------------------------------311总体方案说明 (31)2施工组织计划 (25)第七章．工程实施与项目测试-----------------------------------------------------------------------381验收基本说明 (31)2设备验收 (25)3系统验收 (31)4文档资料验收 (25)第一章设计综述1. 需求分析及设计定位依据××××大厦的设计规划以及多次的沟通交流，我们理解的酒店不仅仅是要如何为客人提供舒适的环境、周到快捷优质的服务、能满足客户的各种需求，另一方面还要最大限度的降低酒店运营成本，提高酒店的效率和效益，同时，让客人感受到远离尘嚣的浮躁，享受高级酒店服务的舒适与快乐。
以我给的标题写文档，最低1503字，要求以Markdown 文本格式输出，不要带图片，标题为：酒店综合布线设计方案# 酒店综合布线设计方案## 1. 引言酒店作为一种高标准化的商业场所，需要提供稳定、智能、高效的综合布线系统，以满足客人对网络、电力、通信等基础设施的需求。
本文将介绍一种针对酒店的综合布线设计方案，旨在为酒店提供一个可靠、先进的网络基础设施。
## 2. 设计目标本方案的设计目标包括以下几个方面：- 满足酒店各个区域的不同需求，包括客房、会议室、大堂、餐厅等；- 提供高速、稳定的有线和无线网络连接，满足客人对互联网的需求；- 实现智能化管理和监控，提高酒店的运营效率；- 考虑未来扩展和升级的需求。
## 3. 布线结构酒店综合布线的结构主要包括核心区、水平布线区和末端设备区。
### 3.1 核心区核心区是整个酒店综合布线系统的核心，主要包括服务器室、交换机室、主干线路等设施。
在核心区中，应采用冗余设计，以提高系统的可靠性和稳定性。
服务器室应配备高性能的服务器和存储设备，用于存储和处理大量的数据。
交换机室应配备高端的核心交换机，用于管理和转发网络数据。
### 3.2 水平布线区水平布线区是将核心区连接到各个楼层和房间的网络接入点。
根据酒店的不同需求，可以将水平布线区划分为客房布线区、会议室布线区、大堂布线区等。
在水平布线区中，应采用双绞线布线和光纤布线相结合的方式，以满足不同设备的连接需求。
另外，应将布线路径和接线架安装在墙壁或地板内，以减少对室内空间的占用。
### 3.3 末端设备区末端设备区是连接到水平布线区的各个房间或区域，用于连接终端设备，包括电脑、电话、电视等。
在末端设备区中，应提供足够的网线插座和电源插座，以满足客人对多个设备的连接需求。
## 4. 网络连接酒店的网络连接主要包括有线和无线两种方式。
有线网络连接应覆盖酒店的各个区域，包括客房、会议室、大堂等。
在水平布线区域，应铺设双绞线和光纤，以提供高速、稳定的有线网络连接。
酒店网络综合布线施工方案综合布线系统分为七个部分：工作区酒己线子系统；干线子系统；建筑群子系统；设备间；进线间与管理。
实际上布线工作中要遵循一定的规律，此规律不仅体现于结构化布线工程实施所要遵循的相关规范和标准。
综合布线施工前准备作为施工组织者要头脑清楚，有责任感。
根据管槽完工时间和后续布线系统安装和装修封顶的时间要求，列出穿线进度计划和保证质量的措施。
穿线前要严格进行穿线检查，具体要求参见相应的管槽检查要求，严重影响穿线质量和进度的管槽质量问题包括:管槽规格小；接口处有毛刺；埋地安装管槽阻塞、积水等；埋地管槽穿线前必须全面试穿。
需准备的文档包括：布线系统系统图；布线系统平面图；穿线技术要求和空白穿线报告。
综合布线工程实施先进行穿线组织策划，要组织好穿线关键在于施工组织者，施工组织者应：理解布线系统总体结构，不要穿错路线；能明确区分要敷设的各种电缆，不要用错电缆；熟悉电缆要经过的管路，有丰富的穿线经验；懂得预防典型的影响穿线质量和进度的问题;理解综合布线系统电缆敷设的特殊要求；思路清晰，把信息点分组，一组一组地敷设，不多穿，不漏穿；每组应不超过20个信息点，否则同时穿放的电缆量大，穿放费力容易导致电缆损伤,也容易缠绕、打结，非常影响进度；严谨地做标号，并记录长度刻度；严格地组织测试，用检测仪表逐条电缆测通断状况。
穿线应按工序要求进行。
管槽检查钢管加护口，埋地钢管试穿。
对所有参与穿线的人员讲解布线系统结构、穿线过程、质量要点和注意保护电缆。
策划分组，一组一组地穿放电缆，对于其中一组，选择穿线起点。
电缆运至起点，标号，记配线架端刻度，把此一组穿至配线架，按要求留余长。
度量起点到插座端长度，截断，标号，记插座端刻度。
插座端盘绕在插座盒内。
对每根电缆进行通断测试，补穿，修改标号错误。
最后整理穿线报告，扣线槽盖。
在配线箱处从配线柜入口算起余长为配线柜的（长+宽+深）O机柜和理线槽，应该是井井有条。
余线应按分组表分组，从线槽出口捋直绑扎好，绑扎点间距不大于50cm o不可用铁丝或硬电源线绑扎。

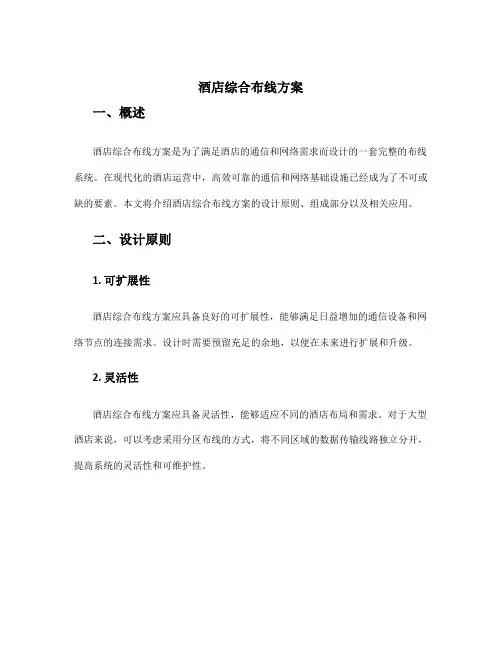

酒店综合布线方案一、概述酒店综合布线方案是为了满足酒店的通信和网络需求而设计的一套完整的布线系统。
在现代化的酒店运营中，高效可靠的通信和网络基础设施已经成为了不可或缺的要素。
本文将介绍酒店综合布线方案的设计原则、组成部分以及相关应用。
二、设计原则1. 可扩展性酒店综合布线方案应具备良好的可扩展性，能够满足日益增加的通信设备和网络节点的连接需求。
设计时需要预留充足的余地，以便在未来进行扩展和升级。
2. 灵活性酒店综合布线方案应具备灵活性，能够适应不同的酒店布局和需求。
对于大型酒店来说，可以考虑采用分区布线的方式，将不同区域的数据传输线路独立分开，提高系统的灵活性和可维护性。
酒店综合布线方案应具备高可靠性，能够保证通信和网络的稳定性。
在设计中需要注重信号的抗干扰能力和故障的容错机制，采用高质量的线缆和连接器，以及可靠的设备和设施。
三、组成部分酒店综合布线方案主要由以下几个组成部分组成：1. 骨干线系统骨干线系统是酒店综合布线方案的核心部分，用于连接酒店内部的各种通信和网络设备。
一般采用高速、高带宽的光纤线缆，通过光纤交换机进行数据的传输和分发。
2. 水平布线系统水平布线系统用于连接酒店内的办公室、客房、会议室等具体的工作场所。
一般采用双绞线缆，通过网络交换机将数据传输到相应的终端设备上。
3. 垂直布线系统垂直布线系统用于连接不同楼层之间的通信和网络设备。
一般采用垂直光缆或者电缆，通过交换机进行数据的传输和分发。
终端设备包括电脑、电话、无线路由器等各种设备。
通过布线系统连接到网络和通信系统，实现数据的传输和通信功能。
四、相关应用1. 无线网络覆盖通过在酒店不同区域部署无线路由器和接入点，结合综合布线系统提供的网络连接，实现全面的无线网络覆盖。
酒店客人可以在客房、大堂、会议室等地方自由地访问互联网，提高客户满意度。
2. 多媒体系统通过酒店综合布线系统的支持，实现酒店内多媒体系统的部署。
包括数字电视、音乐系统、会议室多媒体设备等。
酒店综合布线系统设计方案综合布线系统是酒店智能化系统的信息网络基础。
那，酒店综合布线应如何设计呢？以下是一个典型的酒店综合布线系统设计方案，供参考。
一、需求分析本设计注重系统的质量、科学性、先进性、可靠性及安全性，易扩展，同时本设计兼顾考虑酒店的应用特点，未来发展的需要。
因此，在系统设计和产品选型中重点关注布线产品的质量、布线系统的模块化、以及系统的安全性、可管理性和可维护性。
作为酒店智能化系统的基础平台，综合布线系统将为整个酒店的语音通信、宽带数据、图像联网、酒店管理系统及网站建设提供高质量的传输通道。
酒店大楼内的各个功能区通过高性能的结构化综合布线系统连接起来，组成一套具备高传输带宽的、结构化的信息高速公路。
二、系统功能本设计提出的综合布线系统实现了酒店设备的网络物理层上的相互联系，满足系统间信息共享的要求，为酒店集中管理以及与Internet的连接建立了基础设施。
具体来说，本方案设计的布线系统可以支持以下各类应用及设备。
话音：程控交换机、电话、传真、卫星通讯、电话会议、语音信箱等。
数据：快速以太网、千兆以太网、1.2GATM、TCP/IP、INTRANET等。
视频：闭路电视监控、电视会议、可视图文、自动控制等音、视频和控制信号。
设备管理：建筑设备管理、楼宇自控等等。
弱电系统：预留广播联网信息点、预留门禁联网信息点等等。
三、系统设计依据及设计原则为了满足酒店的要求，以及可能会根据不同的机型选择不同的适配器来构架整个计算机网络。
因此，采用了开放式的布线设计作为解决方案。
结构化布线系统采用星型结构，从插座至楼层配线架，最后通过数据/语音主干线缆统一连接至相应的数据和语音机房，以便于集中式管理。
系统机房设置在酒店一层，系统水平布线满足小于90米的布线标准要求。
数据水平部分采用6类双绞线传输，语音水平部分也采用6类双绞线传输，数据干线子系统采用光缆传输，语音干线子系统采用大对数电缆传输。
如果把结构化布线系统看作是一条信息高速公路的话，那么，越是高级的路况，车速能提高得越快。
综合布线系统系统说明及设计要求结构化综合布线系统是智能建筑中的一个重要子系统，是智能化的物理基石，是信息化的物理通道,是计算机网络，通讯网络的基础。
因此，为了实现既定目标，将本建筑建设成一流的智能建筑，必须首先构建起一个先进、合理、实用的综合布线系统。
它能满足以下要求：（1）应成为建筑物信息通信网络的基础传输通道，能支持语音、数据、图像和多媒体等各种业务信息的传输。
（2）应根据建筑物的业务性质、使用功能、环境安全条件和其他使用的需求（本建筑是多单位共用的办公大楼，分为酒店、办公、商业、物业管理等4大部分，办公和商业各成独立的网络，由后期小业主自己开通，酒店和物业管理建成整体网络），进行合理的系统布局和管线设计，合理的统筹规划配置运营商的接入设备机房。
（3）应根据缆线所传输信息符合相关涉密信息保密管理规定的要求，选择相应类型的缆线和敷设方式，应在商业区域考虑ATM柜员机、POS机等设备位置及所需点位。
（4）应根据缆线敷设方式和其所传输信息满足对防火的要求，选择相应防护方式的缆线。
（5）应具有灵活性、可扩展性、实用性和可管理性。
（6）网络设备间、垂直主干线系统、楼层配线设备应统一规划建立。
（7）建议采用配置集合点的区域配线方式。
（8）应符合现行国家标准《建筑与建筑群综合布线系统工程设计规范》GB／T 503 11的有关规定。
2、设计指标计算机和电话采用非屏蔽综合布线系统，信息主干采用多模光纤，采用六类布线系统，布线长度不超过90米，线架在竖井内明装。
办公部分按5平方米左右一个点（语音+数据）设置，会议室按10平方米左右一个信息点（语音+数据）设置，尽量用墙面插座。
综合布线系统中水平线缆采用非屏蔽六类双绞线；光缆要求选用6芯室内光缆（ATM、POS除外），在10G情况下能支持500m；光接头插入损耗要求小于0.2dB．水平线缆（包含语音、数据）全部安装在24口配线架上，以便将来的维护管理。
整个系统需达到20年以上质量保证。
弱电系统布线方案1系统概述酒店分为大堂，客房，商务中心，多功效会议厅，和后勤办公室等设施，其中客房,单间为31间，双标房为44间，家庭套房为6间，海景房为2间，观海楼A套房2间，B套房4间，C套房4间，能够同时接待住房客人数量为198人，多功效厅面积约为430平方，和三个会议厅，能够同时接待300多人用餐服务，为了满足酒店需求，确保酒店正常运转，专门为贵企业设计了以下多个系统：1：酒店电话系统：组建酒店电话系统，形成酒店内部号码管理，提升工作效率和服务水平是现在酒店必备功效。
正对酒店功效分区对电话点位部署统计见下表：2 ：监控系统：酒店共分为4层，其中2楼至4楼为客房，走廊有2个消防楼梯，走廊长度68米，每层每隔15米安装一个，外加2层观海楼，安装4个，户外停车场关键是出入口各一个，4楼制高点一个全景摄像头监控整个停车场能满足要求。
监控设计位置和数量见下表：3:网络系统：酒店房间网络信息点经过桥架布线到每层楼弱电井，再由弱电井走垂直系统到网络机房。
针对本方案需求网络信息点需求见下表：4：背景音乐：为了营造酒店舒适环境和优雅品味，提升酒店档次，酒店背景音乐系统成为综合布线不可或缺部分，安照喇叭声音传输范围和声音传输距离，每层楼安装5个天花吸顶喇叭，观海楼每层3个。
就能满足需求。
音箱线全部走回监控控制中心机房，如发生寻人，车辆挡道，火灾，地震和其它突发事件，监控员能够经过喇叭通知和疏散客人。
5考勤系统：为了方便酒店职员管理，上下班制度和考勤制度建立，快速高效投入运行，考情系统在酒店筹建和招聘时候尤为关键。
6酒店信息公布系统：总体结构综合布线系统通常由五个独立子系统组成，采取星型结构布放线缆，可使任何一个子系统独立进入综合布线系统中，其五个子系统分别为：工作区子系统、水平子系统、通讯间子系统、垂直干线子系统、设备间子系统。
结构化综合布线系统结构示意图系统功效A、工作区子系统工作区是建筑内占据一定空间一组相互联络通讯终端设备。
弱电系统布线方案
1 系统概述酒店分为大堂，客房，商务中心，多功能会议厅，和后勤办公室等设施，其中客房,单间为31间，双标房为44 间，家庭套房为6间，海景房为2间，观海楼A 套房2间，B套房4间，C套房4间，可以同时接待住房客人数量为198人，多功能厅面积约为430 平方，和三个会议厅，可以同时接待300多人的用餐服务，为了满足酒店的需求，保证酒店正常运转，专门为贵公司设计了以下几个系统：
1：酒店电话系统：组建酒店电话系统，形成酒店内部号码管理，提高工作效率和服务水平是目前酒店的必备功能。
正对酒店功能分区对电话点位布置统计见表：
2 ：监控系统：酒店共分为4 层，其中2 楼至4 楼为客房，走廊有2 个消防
楼梯，走廊长度68 米，每层每隔15 米安装一个，外加2 层观海楼，安装4 个，户外停车场主要是出入口各一个，4 楼制高点一个全景摄像头监控整个停车场能满足要求。
监控设计位置和数量见下表：
3: 网络系统：酒店房间的网络信息点通过桥架布线到每层楼的弱电井，再由弱电
井走垂直系统到网络机房。
针对本方案需求网络信息点需求见下表：
4：背景音乐：为了营造酒店舒适的环境和优雅品味，提升酒店的档次，酒店背景音乐系统成为综合布线不可或缺的部分，安照喇叭声音传输的范围和声音传
输的距离，每层楼安装5 个天花吸顶喇叭，观海楼每层3个。
就能满足需求。
音箱线全部走回监控控制中心机房，如发生寻人，车辆挡道，火灾，地震和其他突发事件，监控员可以通过喇叭通知和疏散客人。
5 考勤系统：为了方便酒店员工管理，上下班制度和考勤的制度的建立，快速高效投入运行，考情系统在酒店筹建和招聘的时候尤为重要。
6 酒店信息发布系统：
总体结构
综合布线系统一般由五个独立的子系统组成，采用星型结构布放线缆，可使
任何一个子系统独立的进入综合布线系统中，其五个子系统分别为：
工作区子系统、水平子系统、通讯间子系统、垂直干线子系统、设备间子系统。
结构化综合布线系统结构示意图
系统功能
A、工作区子系统工作区是建筑内占据一定空间的一组相互联系的通讯终端设备。
该弱
电项目
中工作区的子系统包括语音、网络、网路电视与插座相连的硬件。
语音部分本子系统选用
高品质安普AMP RJ45网络模块与RJ11语音模块，保证用户端的网络的通畅和语音通话的质量。
B、水平布线子系统
水平布线是链接通讯间和工作区的一部分。
网络电缆（四对非屏蔽超五类双绞线）的使用是基于工作区的不同终端通讯设备的需要。
超五类线缆是一种主干级的的高性能线缆，其性能指标完全满足并超过
ANSI/TIA/EIA-568A 、CSA T529－95和ISO/IEC 11801 对五类线缆的要求，该线缆具有很低的传输延时特性，是PS5级的产品。
线缆采用美国AWG线规24AWG直径为0.5mm实心裸铜为线芯，同时在线缆外皮上有递减国标单位长度标记，使施工方便快捷。
线缆绝缘层除了有普通的聚乙烯绝缘聚氯乙烯护套的产品外，还具有阻燃绝缘护套和低烟无毒绝缘护套等产品可供选择，以满足用户不同的场合多种多样的应用，IBDN Plus 线缆可以支持多媒体、语音、数据、图形图象的多种应用。
C、通讯间子系统
通讯间包括通讯设备（主要是局域网交换机）和水平连接硬件（线缆终端和交叉布线硬件）。
水平配线室为主干布线和通讯设备和水平布线间提供交叉连接。
语音部分: 采用超五类双绞线作为语音通讯线缆，并接入110 配线架数据部分: 采用AMP机架式配线架。
垂直主干子系统垂直主干系统的连接通讯间与设备间之间的线缆。
系统将针对不同的应用使用不同的线缆作为主干线。
语音主干线使用25对的大对数电缆。
垂直主干线电缆，为高速应用设计，本
系统基于用户要求和更好适应以后应用的变化，所以使用大25 对电缆。
IBDN Plus 25 对电缆传输特性满足并超出ANSI／TIA／EIA 568 A 中关于五类性能的标准。
包括关于功率和近端串扰（PowersumN EXT）的要求。
线缆具有高抗电磁干扰性，使传输信号的中断降致最低；较小的线缆外径和电缆外皮上的递减国标单位长度标记使施工方便快捷。
数据主干线考虑楼层高度和实际使用效率，本设计中直接采用六类纯铜线缆连接每个楼层的交换机。
E、机房子系统
机房是针对包括语音、数据（计算机局域网等）、监控等网络基点的主配线间。
主配线间在大楼建筑内或场地环境下，为通讯设备（PBX和／或电脑设备电话系统）和水平配线或中间配线提供连接，大汉餐饮服务有限公司结构布线系统的数据部分主设备间设在一层计算机中心机房内。
数据部分设备室主要使用光纤配线设备机架式光纤配线架
工作区的设计
工作区布线子系统由终端设备连接到信息插座的连线和信息插座组成
工作区子系统示意图
A、系统信息插座安装位置确定
工作区信息模块采用标准模块化插座，为了与其他系统所使用面板统一，所以安装面板采用单孔式国标86 型面板进行埋入式安装，与其附近的220VAC交流电电源插座应保持20cm的距离，信息插座的安装高度为30cm（即插座面板底边沿线距地板水平面30cm）。
网络电视插座安装高度为电视下端10CM左右：
水平区的设计
水平布线是将开放区域或通讯间内的配线架交叉连接系统与工作区的通讯插
座相连接。
主要采用四对非屏蔽超五类双绞线作为传输介质，走廊的吊顶上安装
有金属线槽，进入房间时，从线槽引出PC管，以埋入方式沿墙壁而下（或上）到各个信息点。
垂直干线设计
主干布线系统遵从分层星形拓朴结构。
垂直干线应使用专门的弱电竖井，弱电井
中应立有金属桥架，且至少每隔一米有一支撑横条，以安装和固定垂直子系统的电缆，
分散支撑电缆自身重量以避免电缆自身重量对电缆自身的物理特性产生影响。
弱电井中
的线槽应和各层配线室之间的金属线槽构成完好的电气连通。
垂直主干的选型 实现计算机设备，语音设备，控制中心与各管理子系统间的连接。
A.语音主干采用二十五对非屏蔽大对数电缆，每个水平语音信息点对应一对线， 并预留 50%的余量备用。
B.数据主干采用六类双屏蔽线缆，用以连接主配线架和各分配线间配线架
在布线系统的组成结构上，本弱电综合布线系统主要包括语音电话、网络电 视、电脑网络、视频监控和机房设备等。
根据弱电设计要求，本
根据布线设计规范，网络线缆长度应该尽量小于 100 米，网络距离大于 米信号会有衰减。
考虑到网络的日益普及重要，本次布线采用单屏蔽六类无氧铜 线缆。
监控设备采用海康红外半球监控摄像机，保证图像的质量。
监控每层采用 12V 变压器集中供电。
所有线缆一律集中埋入 150*60 的弱电桥架内，然后通过 PVC 管材从弱电桥架内引出各类线缆到宾馆的每个房间。
由于机房线缆的汇集增多，
进入机房的弱电桥
100
架应该采用300*100 的中型桥架。
机房需配置2 米高的机柜便于放置企业路由器、企业交换机、监控硬盘录像机等设备，以及方便捆绑线缆。
弱电机房建议采用防静电地板铺设。
信息点配置
大汉宾馆信息点位表
方案详情。
