OTC焊接机器人基本操作说明

OTC焊接机器人基本操作培训一、OTC 焊接机器人系统组成OTC 焊接机器人系统主要由机器人本体、控制器、示教器、焊接电源、送丝机、焊枪等部分组成。

机器人本体是执行焊接任务的机械部分，具有多个关节和自由度，能够实现精确的运动轨迹。

控制器是整个系统的核心，负责控制机器人的动作、协调各个部件的工作以及处理各种输入输出信号。

示教器则是操作人员与机器人进行交互的工具，通过示教器可以对机器人进行编程、调试和操作。

焊接电源为焊接过程提供稳定的电流和电压，送丝机负责将焊丝准确地输送到焊枪前端，而焊枪则是直接进行焊接的工具。

二、操作前的准备工作在进行 OTC 焊接机器人操作之前，需要做好以下准备工作：1、检查设备确保机器人本体、控制器、示教器、焊接电源、送丝机、焊枪等设备外观无损坏，各连接线路无松动。

2、电源和气源接通机器人系统的电源，并确保气源压力稳定在规定范围内。

3、工装夹具检查工装夹具是否安装牢固，定位准确，以保证焊接工件的位置精度。

4、焊丝和保护气体准备好合适规格的焊丝，并确保保护气体的储量充足且纯度符合要求。

5、安全防护操作人员应穿戴好防护用品，如焊接手套、护目镜等，确保工作环境的安全。

三、示教器的基本操作示教器是操作 OTC 焊接机器人的重要工具，以下是示教器的一些基本操作：1、界面介绍示教器的界面通常包括菜单区、状态栏、操作区等。

菜单区提供了各种功能选项，状态栏显示机器人的当前状态信息，操作区用于进行机器人的运动控制和编程操作。

2、坐标系选择OTC 焊接机器人通常支持多种坐标系，如关节坐标系、直角坐标系、工具坐标系等。

操作人员应根据实际需求选择合适的坐标系进行操作。

3、运动操作通过示教器上的按键或摇杆，可以控制机器人在各个坐标轴上的运动。

在运动过程中，应注意观察机器人的运动轨迹，避免碰撞。

4、程序编辑在示教器上可以创建、修改和保存焊接机器人的程序。

程序编辑包括指令的输入、参数的设置等。

四、机器人的编程1、编程步骤（1）选择编程模式在示教器上选择编程模式，进入程序编辑界面。

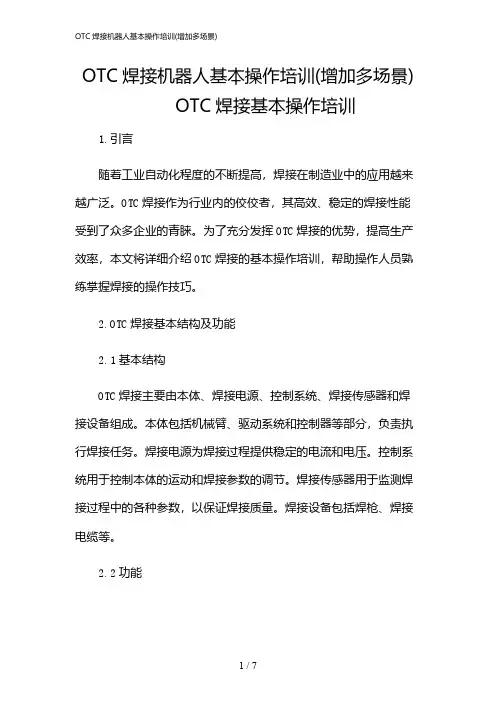

OTC焊接机器人基本操作培训(增加多场景)OTC焊接基本操作培训1.引言随着工业自动化程度的不断提高，焊接在制造业中的应用越来越广泛。

OTC焊接作为行业内的佼佼者，其高效、稳定的焊接性能受到了众多企业的青睐。

为了充分发挥OTC焊接的优势，提高生产效率，本文将详细介绍OTC焊接的基本操作培训，帮助操作人员熟练掌握焊接的操作技巧。

2.OTC焊接基本结构及功能2.1基本结构OTC焊接主要由本体、焊接电源、控制系统、焊接传感器和焊接设备组成。

本体包括机械臂、驱动系统和控制器等部分，负责执行焊接任务。

焊接电源为焊接过程提供稳定的电流和电压。

控制系统用于控制本体的运动和焊接参数的调节。

焊接传感器用于监测焊接过程中的各种参数，以保证焊接质量。

焊接设备包括焊枪、焊接电缆等。

2.2功能（1）自动化焊接：通过编程实现各种焊接工艺的自动化执行，提高生产效率。

（2）稳定焊接质量：采用先进的焊接控制技术和传感器，保证焊接质量的稳定。

（3）灵活编程：可根据焊接任务需求，灵活设置焊接参数和路径。

（4）多样化焊接工艺：支持多种焊接工艺，如气体保护焊、激光焊等。

（5）安全防护：具备安全防护功能，确保操作人员的安全。

3.OTC焊接基本操作培训3.1操作前准备（1）检查设备：检查OTC焊接及其周边设备是否正常，包括电源、气源、冷却水等。

（2）穿戴劳保用品：操作人员需穿戴好劳保用品，如防尘口罩、防护眼镜、防护手套等。

（3）了解焊接任务：了解本次焊接任务的具体要求，包括焊接工艺、焊接材料、焊接参数等。

3.2操作步骤（1）启动设备：按照设备操作规程，依次启动OTC焊接及其周边设备。

（2）编程：根据焊接任务需求，设置焊接参数和路径。

可通过示教器或编程软件进行编程。

（3）调试：在正式焊接前，进行试运行，检查编程是否正确，焊接参数是否合适。

（4）焊接：启动焊接程序，进行自动化焊接。

（5）监控：在焊接过程中，实时监控焊接参数和焊接质量，确保焊接过程稳定。

•OTC焊接机器人简介•操作前准备工作•手动操作规范目录•自动编程与调试技巧•维护保养与故障排除方法•安全培训与考核标准01OTC焊接机器人简介机器人概述与特点OTC焊接机器人是一种高效、精确的自动化焊接设备，具有高度的灵活性和可编程性。

它采用先进的控制技术和运动规划算法，能够实现复杂的焊接轨迹和高速、高精度的焊接作业。

OTC焊接机器人还具备感知、决策和执行等智能功能，可以适应不同的焊接环境和工艺要求。

应用领域及优势OTC焊接机器人广泛应用于汽车、机械、船舶、建筑等行业的焊接生产线上，可以替代人工完成高强度、高质量的焊接任务。

它能够大幅提高生产效率和焊接质量，降低生产成本和人力资源浪费。

同时，OTC焊接机器人还可以改善工作环境，减少工人接触有害烟尘和弧光的时间，保障工人健康和安全。

OTC 焊接机器人的工作原理是通过编程或示教方式，将焊接轨迹、速度、电流、电压等参数输入到控制系统中，控制系统根据这些参数生成相应的控制指令，驱动机械臂和焊接电源完成焊接任务。

同时，机器人还可以通过传感器实时监测焊接过程，对焊接质量和工艺参数进行实时调整和优化。

OTC 焊接机器人主要由机械臂、控制系统、焊接电源、焊枪及附件等组成。

机械臂是机器人的主体部分，负责实现各种焊接动作和轨迹；控制系统是机器人的大脑，负责接收和处理各种信号，控制机械臂的运动和焊接参数；焊接电源和焊枪是机器人的执行机构，负责提供焊接能量和完成焊接过程。

结构组成与工作原理02操作前准备工作安全防护措施佩戴个人防护用品确保操作区域安全操作人员需穿戴防护服、手套、眼镜等个人防护用品，确保自身安全。

检查安全装置检查设备外观检查电气系统调试设备030201设备检查与调试焊接工艺参数设置选择合适的焊接工艺01设置焊接参数02试焊及调整0303手动操作规范手动移动机器人示教器使用01020304010204焊接起点和终点设置方法根据焊接任务需求，在示教模式下设置焊接起点和终点。

程序号的说明（程序起名）将光标移动程序最前面“0”的地方，按FN99（说明），这时会出现一个界面，选择需要的符号或数字，按键选择确定，当输入完毕后按写入就好了。

查看产品代号相对应的程序动作可能+程序，一览表程序的合并例如：1号工作台上的工件程序为1号，2号工作台上的工件程序为2号。

现需要用1个控制盒来同时控制2个工位，那么就需要将2个工位的程序1号程序和2号程序合并在一起。

首先找一个空的程序，例如3号程序。

在3号程序中按FN80（程序调用）——确定——输入1——确定，按FN41（机器人停止）——确定，按FN80——确定——输入2——确定，END这时工位启动分配只要启动3号就可以同时控制1号程序和2号程序了。

文件的保护和删除单个程序的保护：开机界面——文件操作——保护——内部储存器——部分保护——程序，在程序处输入需要保护的程序号——确定——执行。

多个程序的保护：开机界面——文件操作——保护——内部储存器——部分保护——程序——WORK——确定——PROGAM，用光标选择需要保护的程序——确定——执行。

单个程序的删除：开机界面——文件操作——程序删除——内部储存器——程序，在程序处输入需要删除的程序号——确定——执行。

动作可能+删除。

多个程序的删除：开机界面——文件操作——程序删除——内部储存器——程序——WORK——确定——PROGRAM，用光标选择需要删除和程序——确定——执行。

解除保护：开机界面——文件操作——保护——内部储存器——保护解除——程序。

气体或焊丝直径的变更不同的气体或不同的焊丝直径焊接命令中的匹配电压都不一样，所以当气体或焊丝直径变更时，请注意修改以下内容：开机界面——按复位键（R）——输入314——确定——输入12345——确定电弧常数设定——特性数据的设定——特性1——按屏幕右上角的选择进入选择项选择需要的特性——确定——写入进入编程界面，修改起弧和收弧命令中的电压。

异常情况的检查1、开机界面——键转换——监视器2——异常履历；2、开机界面——动作可能——维修——监视器2——异常履历。

不起作用。
[轴操作键]
轴操作
以手动使机器人移动。要移动辅助轴时，预先以[系统／机构]切换操作 的对象。
［前进检查］ ［后退检查］
［覆盖／记录］
不起作用。
前进检查／后退检查 执行前进检查／后退检查的动作。通常每次在记录位置(步骤)上，使机器人停止下 来，但也可使机器人连续动作。
切换步骤／连续时，使用[停止／连续]
移动命令的记录 在示教时，执行移动命令的记录。 仅可在作业程序的最后步骤被选择的情形下使用。
同時按下动作可能 移动命令的覆盖 在目前的记录状态(位置、速度、插补种类、精度)上，覆盖已完成记录的移动命令。 但是，只有在变更移动命令的记录内容时才可覆盖。不可在应用命令上写入移动 命令，或在别的应用命令上写入应用命令。
第1章
基础知识
第1节
示教说明
所谓示教机器人，首先将所以作业流程提前设定进去，即输入机器人本体运行所需的资料，然后再 将所记录的数据（包括动作顺序、所记录的位置等）自动播放出来。简而言之，也就是能够将记录的 作业程序自动运行的机器人。
该机器人的示教方法有两种：直接示教和远离示教。直接示教是指直接拿机器人本体运行进行示教； 远离示教则指用可移动的示教器对机器人进行示教，现机器人的示教均为此类。现将由示教到自动运 转的概要如下图：
在再生模式下，停止起动中的作钮]
切换模式，可切换为示教／再生模式。 此开关与悬式示教作业操纵按钮台的[TP 作动开关]组合而使用。
当按下此按钮时，机器人就紧急停止。不论按下操作箱或悬式示 教作业操纵按钮台上的任何一者，都可使机器人紧急停止。 若要取消紧急停止，则将按钮向右旋转（按钮回归原位）。
此按键的功能根据应用（用途）而有所差异。
［压板／弧焊］

OTC机器人焊接系统操作说明一、操作前准备1、确认机器人周围的区域是否清洁，没有障碍物，并且已经正确安装了所有必要的设备和工具，包括焊接装置、防护装置等。

2、检查机器人的运动范围是否被正确设定，确保机器人能够在工作区域自由移动，并且不会发生碰撞。

3、确认焊接设备的连接是否正确，包括电源线、信号线等。

4、打开机器人控制柜的电源开关，检查控制柜的显示屏是否正常显示，如果没有正常显示，请检查电源是否正常。

二、操作步骤1、选择焊接程序：在控制柜的显示屏上选择需要的焊接程序，或者通过控制柜的按钮进行选择。

2、启动机器人：在确认所有设备都准备就绪后，可以按下控制柜的“启动”按钮，机器人将开始执行焊接程序。

3、调整焊接参数：如果需要，可以通过控制柜的按钮或者显示屏来调整焊接参数，例如电流、电压、焊接速度等。

4、开始焊接：当机器人移动到正确的位置时，可以按下控制柜的“开始”按钮，机器人将开始进行焊接操作。

5、监控焊接过程：在焊接过程中，可以通过控制柜的显示屏来监控焊接的过程，包括电流、电压、焊接速度等信息。

6、结束焊接：当机器人完成焊接操作后，可以按下控制柜的“停止”按钮，机器人将停止焊接操作。

7、关闭机器人控制柜的电源开关，断开所有设备和工具的电源线。

三、安全注意事项1、在操作过程中，必须始终佩戴安全防护眼镜和手套等防护用品。

2、确保机器人在操作过程中不会接触到任何无关的物体，防止发生碰撞或者意外伤害。

3、如果遇到任何异常情况，应立即停止操作，并专业人员进行维修和检查。

OTC焊接机器人基本操作说明一、操作人员基本要求操作人员必须接受专门的安全培训，熟悉操作规程，掌握正确的操作方法，并具备基本的故障判断和排除能力。

同时，应定期进行技能和安全培训，保证操作技术的更新和提升。

二、操作环境要求OTC焊接机器人应在干燥、通风、无尘的环境下运行，避免在潮湿、高温或极寒的环境中使用。

同时，操作区域应有足够的空间，避免人员与机器人发生碰撞，造成伤害。

延锋座椅OTC机器人焊接系统操作说明一、操作步骤1、上工准备：a、上电；（顺序：变压器、焊接电源、机器人控制箱、系统主控箱）b、压缩气开启；c、检查焊丝、混合气是否充足，并确认气体流量；d、检查焊枪部位是否正常（导电嘴、喷嘴）；e、检查机器人操作盘、示教器、系统主操作盒、副操作盒“紧急停止”打开，然后副操作盒处“运转准备”启动，打开外部轴伺服及读取外部轴位置数据f、检查夹具是否正常，并在水平位置，检查工件设定是否正确；g、按“机器人启动”第一次启动机器人伺服，成功后指示灯闪动，按第二次启动机器人自动模式，成功后指示灯亮，并确认其在起点在安全位置（区域干涉）；h、三色灯只“绿”灯亮，系统准备就绪；i、工件准备，进入工作状态。

2、下班准备：a、机器人、夹具回到起点位置；b、断电；（顺序：系统主控箱、机器人控制箱、焊接电源、变压器）c、压缩气关闭，混合气关闭；d、现场飞溅清理。

3、运转条件：a、系统运转准备好，自动状态，触摸屏显示自动焊接画面；b、机器人自动模式，伺服启动且在安全位置；c、无报警信号(机器人报警，外部轴电机报警)d、三色灯只绿灯亮，自动焊接准备好e、三色灯红灯（报警或紧急停止），绿灯亮（准备好），绿灯闪（系统运转中），黄灯亮（待机状态，机器人未准备好），黄灯闪（机器人停止中）；f、两主操作盒分别对应两个工位的启动、预约、再启动、预约指示及预约解除，运转中如有停止发生，预约启动会自动解除。

所有停止按钮功能相同4、触摸屏操作说明a、系统非常停止中检查机器人操作盘、示教器、系统主操作盒、副操作盒“紧急停止”是否可靠打开后，扣押副操作盒上“运转准备”按钮b、扣押“运转准备”启动主轴伺服电机，读取两工位外部轴位置数据，并且允许机器人操作，否则不能进行。

c、手动调整副操作盒手动/自动至手动位置“工位1正向”“工位1反向”控制工位1主轴旋转；“工位2正向”“工位2反向”控制工位2主轴旋转；上侧数值为主轴坐标点，单位为“度”，及显示主轴速度单位为“度/秒”“工位-1/工位-2”切换工位1及2，然后操作“+”“-”改变设定步号，一直操作“位置到达”指定工位到达设定位置，下方显示是否到达“定义位置”，上方显示目前的回转形式（说明：回转形式及步数及位置设定不在此屏幕设定）下侧为机器人周边调整，“1-门开”“1-门关”“2-门开”“2-门关”为点动操作两工位防护门，“1-护升”“1-护降”“2-护升”“2-护降”为两工位调整遮光板升降，“送丝”“退丝”“检气”“伺服启动”“自动输入”为方便机器人焊前操作，以上按钮为带灯显示按钮，到位后自动点亮指示灯。

O T C机器人焊接系统操作说明公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-延锋座椅OTC机器人焊接系统操作说明一、操作步骤1、上工准备：a、上电；（顺序：变压器、焊接电源、机器人控制箱、系统主控箱）b、压缩气开启；c、检查焊丝、混合气是否充足，并确认气体流量；d、检查焊枪部位是否正常（导电嘴、喷嘴）；e、检查机器人操作盘、示教器、系统主操作盒、副操作盒“紧急停止”打开，然后副操作盒处“运转准备”启动，打开外部轴伺服及读取外部轴位置数据f、检查夹具是否正常，并在水平位置，检查工件设定是否正确；g、按“机器人启动”第一次启动机器人伺服，成功后指示灯闪动，按第二次启动机器人自动模式，成功后指示灯亮，并确认其在起点在安全位置（区域干涉）；h、三色灯只“绿”灯亮，系统准备就绪；i、工件准备，进入工作状态。

2、下班准备：a、机器人、夹具回到起点位置；b、断电；（顺序：系统主控箱、机器人控制箱、焊接电源、变压器）c、压缩气关闭，混合气关闭；d、现场飞溅清理。

3、运转条件：a、系统运转准备好，自动状态，触摸屏显示自动焊接画面；b、机器人自动模式，伺服启动且在安全位置；c、无报警信号(机器人报警，外部轴电机报警)d、三色灯只绿灯亮，自动焊接准备好e、三色灯红灯（报警或紧急停止），绿灯亮（准备好），绿灯闪（系统运转中），黄灯亮（待机状态，机器人未准备好），黄灯闪（机器人停止中）；f、两主操作盒分别对应两个工位的启动、预约、再启动、预约指示及预约解除，运转中如有停止发生，预约启动会自动解除。

所有停止按钮功能相同4、触摸屏操作说明a、系统非常停止中检查机器人操作盘、示教器、系统主操作盒、副操作盒“紧急停止”是否可靠打开后，扣押副操作盒上“运转准备”按钮b、扣押“运转准备”启动主轴伺服电机，读取两工位外部轴位置数据，并且允许机器人操作，否则不能进行。

c、手动调整副操作盒手动/自动至手动位置“工位1正向”“工位1反向”控制工位1主轴旋转；“工位2正向”“工位2反向”控制工位2主轴旋转；上侧数值为主轴坐标点，单位为“度”，及显示主轴速度单位为“度/秒”“工位-1/工位-2”切换工位1及2，然后操作“+”“-”改变设定步号，一直操作“位置到达”指定工位到达设定位置，下方显示是否到达“定义位置”，上方显示目前的回转形式（说明：回转形式及步数及位置设定不在此屏幕设定）下侧为机器人周边调整，“1-门开”“1-门关”“2-门开”“2-门关”为点动操作两工位防护门，“1-护升”“1-护降”“2-护升”“2-护降”为两工位调整遮光板升降，“送丝”“退丝”“检气”“伺服启动”“自动输入”为方便机器人焊前操作，以上按钮为带灯显示按钮，到位后自动点亮指示灯。

OTC焊接机器人基本操作说明一、概述二、安全须知1.在进行任何操作之前，请确保机器人和相关设备的电源已断开，并且焊接夹具上没有工件。

2.操作人员应穿戴好防护设备，如焊接面罩、防护手套和耐火工作服。

3.在操作过程中，请始终保持警觉，并随时注意周围的安全状况。

4.当发现异常情况或机器故障时，应立即停止操作并通知维修人员。

三、基本操作方法1.打开电源：将机器人和相关设备的电源开关打开。

2.焊接程序设置：根据工件的要求，选择合适的焊接程序。

操作人员应熟悉机器人控制系统的操作界面，找到焊接程序设置选项，并输入相关参数，如焊接时间、电流强度和焊接速度等。

3.工件装夹：将待焊接的工件夹紧在焊接夹具上，确保工件稳固。

4.启动机器人：按下机器人控制系统上的启动按钮，机器人将开始工作。

5.监控焊接过程：操作人员应通过监视器观察焊接过程，确保焊接操作正常进行。

6.完成焊接：焊接完成后，操作人员可按下停止按钮，停止机器人的工作。

7.处理焊接缺陷：如果发现焊接缺陷，如焊点不牢固或焊缝不均匀等，操作人员应停止机器人的工作，并进行修复或重新焊接。

8.关闭机器人：完成所有焊接任务后，将机器人和相关设备的电源开关关闭。

四、注意事项1.在进行程序设置时，请确保选择正确的焊接程序，并输入正确的参数，以避免焊接质量问题。

2.在进行焊接操作时，请注意机器人和工件之间的距离，避免发生碰撞或误伤。

3.在监测焊接过程中，请密切关注焊接质量，并随时调整焊接参数以保证焊接质量。

4.在操作机器人时，请注意保持机器人的清洁，尤其是焊接夹具和焊接枪等部件，以确保其正常运行。

5.若需要更换焊接枪或维修机器人，请寻求专业人员的帮助，切勿私自操作。

6.记住焊接机器人只能用于指定的焊接任务，严禁将其用于其他用途。

五、维护保养1.定期清洁焊接机器人，尤其是焊接夹具和焊接枪等部件，以确保其正常运行。

2.检查焊接机器人的关键部件，如焊接枪的电极和喷嘴等，有无磨损或损坏，并及时更换。

延锋座椅OTC机器人焊接系统操作说明一、操作步骤1、上工准备：a、上电；（顺序：变压器、焊接电源、机器人控制箱、系统主控箱）b、压缩气开启；c、检查焊丝、混合气是否充足，并确认气体流量；d、检查焊枪部位是否正常（导电嘴、喷嘴）；e、检查机器人操作盘、示教器、系统主操作盒、副操作盒“紧急停止”打开，然后副操作盒处“运转准备”启动，打开外部轴伺服及读取外部轴位置数据f、检查夹具是否正常，并在水平位置，检查工件设定是否正确；g、按“机器人启动”第一次启动机器人伺服，成功后指示灯闪动，按第二次启动机器人自动模式，成功后指示灯亮，并确认其在起点在安全位置（区域干涉）；h、三色灯只“绿”灯亮，系统准备就绪；i、工件准备，进入工作状态。

2、下班准备：a、机器人、夹具回到起点位置；b、断电；（顺序：系统主控箱、机器人控制箱、焊接电源、变压器）c、压缩气关闭，混合气关闭；d、现场飞溅清理。

3、运转条件：a、系统运转准备好，自动状态，触摸屏显示自动焊接画面；b、机器人自动模式，伺服启动且在安全位置；c、无报警信号(机器人报警，外部轴电机报警)d、三色灯只绿灯亮，自动焊接准备好e、三色灯红灯（报警或紧急停止），绿灯亮（准备好），绿灯闪（系统运转中），黄灯亮（待机状态，机器人未准备好），黄灯闪（机器人停止中）；f、两主操作盒分别对应两个工位的启动、预约、再启动、预约指示及预约解除，运转中如有停止发生，预约启动会自动解除。

所有停止按钮功能相同4、触摸屏操作说明a、系统非常停止中检查机器人操作盘、示教器、系统主操作盒、副操作盒“紧急停止”是否可靠打开后，扣押副操作盒上“运转准备”按钮b、扣押“运转准备”启动主轴伺服电机，读取两工位外部轴位置数据，并且允许机器人操作，否则不能进行。

c、手动调整副操作盒手动/自动至手动位置“工位1正向”“工位1反向”控制工位1主轴旋转；“工位2正向”“工位2反向”控制工位2主轴旋转；上侧数值为主轴坐标点，单位为“度”，及显示主轴速度单位为“度/秒”“工位-1/工位-2”切换工位1及2，然后操作“+”“-”改变设定步号，一直操作“位置到达”指定工位到达设定位置，下方显示是否到达“定义位置”，上方显示目前的回转形式（说明：回转形式及步数及位置设定不在此屏幕设定）下侧为机器人周边调整，“1-门开”“1-门关”“2-门开”“2-门关”为点动操作两工位防护门，“1-护升”“1-护降”“2-护升”“2-护降”为两工位调整遮光板升降，“送丝”“退丝”“检气”“伺服启动”“自动输入”为方便机器人焊前操作，以上按钮为带灯显示按钮，到位后自动点亮指示灯。

OTC机器人焊接系统操作说明1.系统准备a.确保机器人和焊接设备的电源已连接，并且已关闭所有开关。

b.检查机器人的工作区域，确保没有任何杂物或障碍物。

c.检查所有连接和电缆是否牢固可靠。

2.启动系统a.打开机器人的电源开关，并确认机器人主控制系统已经启动。

b.启动焊接设备，确保焊接源已准备就绪。

c.确认机器人和焊接设备之间的通讯连接正常。

3.程序加载a.使用机器人控制系统的操作界面，登录到机器人控制系统。

b.选择或创建适合焊接任务的程序文件。

c.加载程序文件到机器人控制系统中。

4.参数设置a.对于特定的焊接任务，需要设置一些参数，如焊接电流、焊接速度和焊接时间等。

b.使用机器人控制系统的参数设置功能，根据实际需要进行参数设置。

5.工件和夹具加载a.确保焊接工件已正确安装在夹具上。

b.将夹具放置在机器人工作区域内，并进行必要的校准和调整。

6.系统校准a.首先，进行机器人的零点校准，确保机器人的各关节位置正确。

b.如果需要，进行工具中心点校准，以准确确定焊接工具的位置。

7.手动示教a.使用机器人控制系统的手动示教功能，在机器人的工作区域内示教焊接路径。

b.在示教过程中，可以使用遥控手柄或者通过控制台上的按钮来控制机器人的运动。

9.焊接操作a.在机器人控制系统中，选择已加载的程序，并将机器人设置为自动模式。

b.启动焊接操作，机器人会按照程序中指定的路径和参数进行自动焊接。

c.监视焊接过程，确保焊接操作的质量和稳定性。

10.系统关闭a.在焊接完成后，关闭机器人的电源开关。

b.关闭焊接设备的电源开关。

c.清理工作区域，确保没有任何残留物或危险物。

以上是OTC机器人焊接系统的操作说明，通过按照这些步骤正确操作该系统，可以保证安全高效地完成各种焊接任务。

更换润滑油
根据机器人使用情况，每3个月至半 年更换一次润滑油，确保关节、导轨 等部位润滑良好。
清洗滤网
定期清洗机器人内部的空气滤网，确 保机器人内部空气流通畅通。
检查紧固件
检查机器人各部位的紧固件是否松动 ，如有松动应及时紧固。
校准传感器
定期校准机器人内部的传感器，确保 传感器精度符合要求。
常见故障排查与处理
如果发生任何紧急情况， 如人员受伤或设备故障， 立即按下急停按钮以停止 机器人。
撤离危险区域
在按下急停按钮后，迅速 撤离危险区域，并确保其 他人员也这样做。
报告事故
立即向上级或安全部门报 告事故，并提供详细的事 故描述和任何可用的证据 。
THANK YOU
焊接工艺参数选择
根据焊接材料、厚度和接头形式，选 择合适的焊接电流、电压和焊接速度 。
考虑保护气体的类型、流量和喷射方 式，以获得良好的焊缝成形和保护效 果。
确定电极类型和直径，以及电极与工 件的相对位置。
焊接工艺文件编制
编制焊接工艺卡，明 确焊接顺序、层数、 道数、焊接参数等关 键信息。
根据实际生产情况， 不断完善和优化焊接 工艺文件。
OTC焊接机器人采用专用的编程 语言，具有直观易懂的语法结构
，方便用户进行编程操作。
编程语言支持多种指令，包括运 动控制、IO控制、焊接参数设置
等，可实现复杂的焊接任务。
指令具有丰富的功能和灵活的配 置选项，用户可根据实际需求进
行个性化设置。
程序编写方法与技巧
程序编写前需充分了解焊接工艺要求 和机器人性能参数，确保程序的正确 性和可行性。
合理规划机器人的运动轨迹和焊接参 数，优化焊接质量和效率。
采用模块化编程思想，将复杂的焊接 任务分解为多个简单的子任务，提高 程序的可读性和可维护性。

OTC机器人焊接系统操作说明目录•系统概述与功能介绍•设备安装与调试•操作界面与基本操作•焊接工艺参数设置与优化•设备维护与保养•安全操作规程及注意事项•总结与展望PART01系统概述与功能介绍机器人本体焊接设备传感器系统控制系统OTC 机器人焊接系统组成01020304包括机器人臂、控制器、驱动器等部分，实现焊接过程中的各种动作。

包括焊接电源、焊枪、送丝机构等，用于提供焊接所需的能量和材料。

包括位置传感器、速度传感器、温度传感器等，用于实时监测焊接过程的状态和参数。

包括PLC 、触摸屏等控制设备，实现对整个焊接系统的集中控制和操作。

主要功能及特点可实现全自动或半自动的焊接过程，提高生产效率和产品质量。

采用先进的控制算法和传感器技术，确保焊接位置的准确性和稳定性。

可根据不同的工件和焊接要求，调整焊接参数和工艺，满足多样化的生产需求。

提供直观的操作界面和人性化的操作流程，降低操作难度和劳动强度。

自动化程度高焊接精度高适应性强操作简便适用范围和应用领域适用范围适用于各种金属材料的焊接，如钢、铝、铜等，可广泛应用于汽车制造、航空航天、船舶制造等领域。

应用领域可应用于车身焊接、框架焊接、管道焊接等多种应用场景，提高生产效率和产品质量。

PART02设备安装与调试确认设备清单检查设备外观准备安装工具确定安装位置设备安装前准备工作核对设备及其附件清单，确保所有部件齐全。

准备好所需的安装工具，如螺丝刀、扳手、水平仪等。

检查设备外观是否完好，无明显变形、损坏或锈蚀。

选择平整、开阔的安装场地，确保设备周围有足够的空间进行操作和维护。

安全防护安装好安全防护装置，如安全光栅、急停按钮等，确保操作安全。

接通电源，检查设备是否正常运行，有无异常声响或振动。

连接电缆将控制电缆、动力电缆等按照图纸要求连接好，确保连接牢固、无松动。

安装基座按照图纸要求安装基座，确保基座水平、稳固。

安装机器人本体将机器人本体安装在基座上，注意轻拿轻放，避免碰撞。

免费文档中心免费文档中心可免积分在线阅读和下载文档∙免费文档∙高等教育∙高中教育∙初中教育∙小学教育∙外语考试∙资格考试∙工作范文∙求职职场∙党团工作∙表格模板∙总结汇报∙经管营销∙工程科技您的位置：免费文档所有分类工程科技机械/仪表 OTC弧焊机器人使用说明书-快速启动OTC弧焊机器人使用说明书-快速启动OTC弧焊机器人使用说明书-快速启动No. 1L21700A-C-5系列使用说明书快速启动■ 操作机器人之前，请仔细阅读本说明书，并遵照文中提出的所有安全相关事项和指示。

■ 此机器人的安装、操作和维修工作应必须由参加过本公司培训课程的人员承担。

■ 请务必将本使用说明书转交实际操作机器人的人员。

■ 如对本使用说明书任何不明之处或对机器人的售后服务有任何疑问，请直接联络服务中心，联系方式见封底。

页下一页文档免费下载：OTC弧焊机器人使用说明书-快速启动（共126页，当前第1页）你可能喜欢∙焊接机器人培训∙焊接机器人的应用与发展∙工业机器人设计∙机器人焊接∙FANUC机器人∙二氧化碳保护焊机∙OTC焊接机器人∙机器人操作∙FANUC焊接机器人培训124页∙MOTOMAN焊接机器人培训34页∙焊接机器人培训教材34页∙徕斯机器人培训教材_焊接111页∙ABB焊接机器人培训教程56页∙FANUC焊接机器人培训资料209页更多与“焊接机器人培训”相关的内容>>∙我国机械制造业中焊接机器人的应用现状与发展趋势下3页∙我国机械制造业中焊接机器人的应用现状与发展趋势上3页∙焊接机器人的应用现状与发展趋势3页∙焊接机器人的应用现状与发展趋势3页∙焊接机器人的应用与发展_2005_德国埃森焊接与切割展览会观感3页∙焊接机器人的应用与发展24页更多与“焊接机器人的应用与发展”相关的内容>>∙第四章工业机器人设计2页∙工业机器人设计5页∙基于OpenGL的工业机器人设计三维实体专用软件开发4页∙三自由度圆柱坐标型工业机器人设计19页∙直线轴工业机器人设计17页∙直线轴工业机器人设计综述10页更多与“工业机器人设计”相关的内容>>∙现代机器人焊接变位机的设计准则20页∙基于Matlab的机器人焊接V形焊缝识别中拟合的研究10页∙基于Matlab的机器人焊接V形焊缝图像的识别的研究8页∙空间焊缝弧焊机器人焊接路径自动规划研究2页∙机器人焊接论文33页∙机器人焊接集控流水线的研制23页更多与“机器人焊接”相关的内容>>∙FANUC机器人 SERVO GUN点焊培训教材78页∙FANUC机器人基本保养11页∙FANUC机器人培训资料(212页)212页∙FANUC机器人操作培训21页∙FANUC机器人培训教材140页∙FANUC焊接机器人控制系统介绍、应用故障分析及处理4页更多与“FANUC机器人”相关的内容>>∙二氧化碳保护焊机2页∙二氧化碳保护焊机操作规程3页∙2013-2018年中国二氧化碳保护焊机行业市场发展现状及投资前景预测报告6页∙2013-2018年中国二氧化碳保护焊机市场深度调研与投资前景及风险预测报告5页∙二氧化碳气体保护半自动焊机安全操作规程1页∙二氧化碳保护焊机保养5页更多与“二氧化碳保护焊机”相关的内容>>∙OTC公司焊接机器人的最新技术4页∙OTC焊接机器人焊枪组分解详图RT3500S,3500H,3500L2页∙OTC焊接机器人维护保养规程1页∙OTC焊接机器人焊枪组分解详图RT3500S_3500H_3500L2页∙OTC焊接机器人基本操作培训64页∙OTC公司焊接机器人的最新技术4页更多与“OTC焊接机器人”相关的内容>>∙基于腕力传感器的机器人操作臂惯性参数辨识方法5页∙ston机器人操作说明 V1.144页∙面向复杂任务的机器人操作臂作业过程优化技术研究204页∙《机器人操作系统》作业说明2页∙安川机器人操作手册简易6页∙试推导三维图像信息获取公式,并说明三维信息取得对机器人操作的作用6页更多与“机器人操作”相关的内容>>OTC弧焊机器人使用说明书快速启动的相关文档搜索∙otc机器人说明书∙弧焊机器人∙弧焊机器人操作与编程∙氩弧焊机器人∙氩弧焊机器人焊枪∙otc机器人∙otc机器人官网∙otc机器人编程OTC弧焊机器人使用说明书快速启动相关文档∙OTC机器人说明1OTC机器人说明1_电子/电路_工程科技_专业资料。

O T C焊接机器人操作
规程
机器人操作规程
一、安全规则：
1、操作者必须经过专业培训，熟知最基本的设备安全知识。

2、操作者必须对设备点检，确认设备完好才能开机工作。

3、操作者必须穿戴指定的防护用具。

4、打开气阀开关时，要保证气压在规定范围之间。

5、禁止无关人员进入机器人工作场所。

6、设备自动运转时，禁止靠近机器人活动范围。

二、开机：
1、打开总电源。

2、在控制柜将焊机，机器人电源打开。

3、机器人通电后无报警，方可操作作业。

三、注意事项：
1、操作者必须检查机器人在不在原点位置，严禁不再原点位置启动机器人。

2、机器人示教与运行过程中，请确认机器人动作范围内没有闲杂人员。

3、机器人运行中，需停下来时，可按外部急停按钮、暂停按钮、示教盒上的急停按钮，如需继续工作，可按复位按钮让机器人继续工作。

4、关闭机器人电源前，不用按外部急停按钮，可以直接关闭机器人电源。

5、当发生故障或报警时，请把报警代码和内容记录下，以便技术人员解决问题。

6、作业结束，必须关电源、关气阀、清理设备、整理现场。

四、保养要求：
1、每班次必须要保持机器人本体、控制柜、夹具及周围场所的整洁。

2、保证原点标记、焊枪无脏污，破损，脱落。

3、每班次需检查火嘴，如有缺损，变形，则更换备品并校对原点。

4、各运动部分和连接点应定期润滑。

5、操作者必须严格按照保养计划书保养维护好设备，严格按照操作规程操作。

延锋座椅OTC机器人焊接系统操作说明一、操作步骤1、上工准备：a、上电；（顺序：变压器、焊接电源、机器人控制箱、系统主控箱）b、压缩气开启；c、检查焊丝、混合气是否充足，并确认气体流量；d、检查焊枪部位是否正常（导电嘴、喷嘴）；e、检查机器人操作盘、示教器、系统主操作盒、副操作盒“紧急停止”打开，然后副操作盒处“运转准备”启动，打开外部轴伺服及读取外部轴位置数据gef启动主轴伺服电机，读取两工位外部轴位置数据，并且允许机器人操作，否则不能进行。

c、手动调整副操作盒手动/自动至手动位置“工位1正向”“工位1反向”控制工位1主轴旋转；“工位2正向”“工位2反向”控制工位2主轴旋转；上侧数值为主轴坐标点，单位为“度”，及显示主轴速度单位为“度/秒”“工位-1/工位-2”切换工位1及2，然后操作“+”“-”改变设定步号，一直操作“位置到达”指定工位到达设定位置，下方显示是否到达“定义位置”，上方显示目前的回转形式（说明：回转形式及步数及位置设定不在此屏幕设定）下侧为机器人周边调整，“1-门开”“1-门关”“2-门开”“2-门关”为点动操作两工位防护门，“1-护升”“1-护降”“2-护升”“2-护降”为两工位调整遮光板升降，“送丝”“退丝”“检气”“伺服启动”“自动输入”为方便机器人焊前操作，以上按钮为带灯显示按钮，到位后自动点亮指示灯。

右下侧为画面切换按钮，当出现报警，自动点亮报警画面。

d、参数设置首先输入密码147896进入参数设定画面首先设定机器人程序对应回转形式，工位1，2设定数值1至10，分别对应机器人焊接程序，工位1的P201至P210程序，工位2的P301至P310程序，改变机器人程序的同时必须改变对应的回转形式，当改变回转形式时，系统首先报警，当操作“错误复位”3秒后，报警消失，以此加以确认回转与机器人程序的对应，（详细对应关系见下机器人设置内容）然后操作“工位-1/工位-2”切换工位1及2，通过“+”与“-”调整将要设置或到达的翻转步号，操作工位1/2主轴旋转到指定角度，点击“位置确认”+系统主操作盒“中主令开关至自动侧，观察触摸屏显示系统信息，满足条件时，双手按压启动按钮c、防护门落下，对应工位侧防护帘升起，到位后，机器人程序执行d、异常停止或需要修改焊缝按压停止时，此时机器人程序已经正确调用,同时不能将手动/自动主令开关至手动侧，首先操作触摸屏右侧1-门开1-门关2-门开2-门关，打开对应防护门，检查机器人状况，然后跟踪焊道，修改程序，此时修改只能在外部轴一面完成，然后回到机器人程序停止位置，操作对应防护门关闭，再次启动机器人自动模式，双手按压启动，再次运行程序，只有外部轴本面焊接完毕时，在另一面反转结束可继续重复以上停止操作，切记：在更改结束焊缝后，一定要退回机器人停止位置，不能退至上一次反转callp50x以上位置，更不能退出当前程序，否则会出现危险！在系统启动前出现画面正确处理后，启动机器人自动模式，然后按系统操作盒“错误复位”3秒，返回，然后再启动e、焊接完毕，防护门升起，外部轴回位。

延锋座椅OTC机器人焊接系统操作说明一、操作步骤1、上工准备：a、上电；（顺序：变压器、焊接电源、机器人控制箱、系统主控箱）b、压缩气开启；c、检查焊丝、混合气是否充足，并确认气体流量；d、检查焊枪部位是否正常（导电嘴、喷嘴）；e、检查机器人操作盘、示教器、系统主操作盒、副操作盒“紧急停止”打开，然后副操作盒处“运转准备”启动，打开外部轴伺服及读取外部轴位置数据f、检查夹具是否正常，并在水平位置，检查工件设定是否正确；g、按“机器人启动”第一次启动机器人伺服，成功后指示灯闪动，按第二次启动机器人自动模式，成功后指示灯亮，并确认其在起点在安全位置（区域干涉）；h、三色灯只“绿”灯亮，系统准备就绪；i、工件准备，进入工作状态。

2、下班准备：a、机器人、夹具回到起点位置；b、断电；（顺序：系统主控箱、机器人控制箱、焊接电源、变压器）c、压缩气关闭，混合气关闭；d、现场飞溅清理。

3、运转条件：a、系统运转准备好，自动状态，触摸屏显示自动焊接画面；b、机器人自动模式，伺服启动且在安全位置；c、无报警信号（机器人报警，外部轴电机报警）d、三色灯只绿灯亮，自动焊接准备好e、三色灯红灯（报警或紧急停止），绿灯亮（准备好），绿灯闪（系统运转中），黄灯亮（待机状态，机器人未准备好），黄灯闪（机器人停止中）；f、两主操作盒分别对应两个工位的启动、预约、再启动、预约指示及预约解除，运转中如有停止发生，预约启动会自动解除。

所有停止按钮功能相同4、触摸屏操作说明a、系统非常停止中检查机器人操作盘、示教器、系统主操作盒、副操作盒“紧急停止”是否可靠打开后，扣押副操作盒上“运转准备”按钮b 、扣押“运转准备”启动主轴伺服电机，读取两工位外部轴位置数据，并且允许机器人操作，否则不能进行。

扣押“运转准备”一门关 2-门关“工位1正向” “工位1反向” 控制工位1主轴旋转；“工位2正向” “工位2反向” 控制工位2主轴旋转；上侧数值为主轴坐标点，单位为 “度”，及显示 主轴速度 单位为“度/秒”“工位-1/工位-2”切换工位1及2,然后操作“ + ” “-”改变设定步号，一直操作“位置 到达”指定工位到达设定位置，下方显示是否到达“定义位置”，上方显示目前的回转形式（说 明：回转形式及步数及位置设定不在此屏幕设定）下侧为机器人周边调整，“1-门开” “1-门关” “2-门开” “2-门关”为点动操作两工位 防护门，“1-护升” “1-护降” “2-护升” “2-护降”为两工位调整遮光板升降，“送丝” “退 丝” “检气” “伺服启动” “自动输入”为方便机器人焊前操作，以上按钮为带灯显示按钮， 到位后自动点亮指示灯。
