路灯开关的模拟电路的设计

  • 格式：doc
  • 大小：113.61 KB
  • 文档页数：5

设计题目：路灯开关的模拟电路

一、设计任务与要求

设计一路灯开关的模拟电路。高压汞灯与高压钠灯隔盏交叉安排在街道两旁。傍晚时，灯全部亮。到了后半夜时，将钠灯关闭。仅保留汞灯。第二天早晨，灯全部关闭。模拟电路时，以红色发光二极管模拟钠灯，绿色发光二极管模拟汞灯。一秒钟模拟一小时。自己设计电路，完成制作，使之能演示上述功能。

二、方案设计与论证

由于使用发光二极管模拟路灯，所以必须用低压直流电源作为路灯电源。则必须设计一个直流稳压电源。白天不亮灯，晚上亮灯。要实现这个的自动控制，则使用光敏电阻来实现。根据题意，要实现后半夜钠灯灭的自动控制，需要使用时序控制电路。

设计方案总体电路原理图：

图 1

1、直流电源的参数设计

交流电先通过单相桥式整流电路可以得到半波的电压波形，再通过滤波电路可以得到比较好的电压波形，最后通过稳压电路就可以得到比较好的直流电。

C2470nFC3470nFU1LM7812CTLINEVREGCOMMONVOLTAGEU2LM7912CTLINEVREGCOMMONVOLTAGEC41uFC51uFD11N4007D21N4007D31N4007D41N40078R11kΩR21kΩC13.3mFC63.3mFLED1LED218D51N4007D61N400710T1TS_AUDIO_10_TO_1V1220 Vrms

50 Hz

0° 79324C7220nFC8220nF605

图 2

提供的是220V的交流电源要变为15V直流电变压器用 220V~15V规格的该电路所需的电源为12V选的整流芯片为：LM7812整流用的二极管可用1N4007电解电容用3300uf C2和C3可用0.47uf C4/C5、C7、C8可用1uf发光二极管上的R用1KΩ。

2、光控电路

该电路结构如右图示，由光敏电阻GR,电阻R4、R1以及三极管Q1组成。白天或光照强时，GR的电阻很小，Q1的基极呈现高电位，Q1导通。光控电路输出为低电平，即与其相连接的74LS00的13脚输入为低电平。此时即使有声音，固态继电器也不会被导通，灯泡不亮。夜晚或光线较暗时，GR的电阻达到１兆左右，Q1基极电位低，Q1截止。此时，电路的输出为高电平，与其相连接的74LS00的13脚呈高电平。如此时遇到声音触发，74LS00的12脚呈高电平，11脚输出低电平触发单稳态触发器。单稳态触发器输出高电平，固态继电器迅速被激发导通，灯泡被点亮。

我们测得GR的亮电阻为20K，暗电阻为1兆。欲使

Q1导通，Q1基极电压需达到0.7V。通过分压公式，计 图 3 GR1R210KR41.5KQ29013VCCOUT算得R4取1.5K欧姆合适。为保证夜晚时三极管截止时，光控电路的输出为高电平，我们在回路中接上阻值为10K的上拉电阻R2。

3、延时、触发电路

该延时电路是由555定时器组成的单稳态触发器，它具有一个稳态和一个暂稳态。其电路结构如下图示，在我们的设计电路中，该延时、触发电路如右下图示当没有触发信号时，Vi（2脚）处于高电平（Vi>VCC/3）,如果接通电源后Q=0，V0(3脚)=0，T导通，电容通过放电三极管T放电，使Vc=0,V0保持低电平不变。如果接通电源后Q=1，放电三极管T就会截止，电源通过电阻R向电容C充电，当Vc上升到2VCC/3时，由于Vc1=0,Vc2=1时，锁存器置0，V0为低电平。此时放电三极管T导通，电容C放电，V0保持低电平不变。

路灯系统原理图 图 4 单稳态触发电路

图 5 TRIG2Q3R4CVolt5THR6DIS7VCC8GND1U3LM555GNDC60.1uR61MC5100uINOUTVCC

图 6 发光二极管排布图

如图所示，红绿发光管依次相间排列。

三、性能测试与分析

（一）电源部分的测试

实验测得 ：

副边电压U1=15V、U2=15V。

整流滤波后的电压 U1=22V

输出端电压 Uo1=12.２５V

要求输出电压为 Uo1=12V

理论值： U12=30V， U1=18V, Uo1=12.V 。

（二）功能测试部分

实验测得红色光二极管亮灯时间在一秒左右。与规定时间差不多。

（三）误差分析与计算

误差分析：

实验测试中的直流正负电源不是完全对称。

1实验中所用电子元件参数不是完全标准。

2温度的改变对电路性能的影响。

3光敏电阻阻值的改变的不稳定性的误差。

四、结论与心得

通过这次课程设计实验，大大提高了我的动手能力和测试技术能力。不但熟练了电路焊接方法，还掌握了调试方法与参数设计及测试，学会了许多专业知识。遇到困难时，我就去积极的看教材，去图书馆查阅资料，去网上搜索相关信息，直至把每一个细节，每一个原理都搞清楚弄明白为止，大大增强了我的自学能力和独立能力。更重要的是，我拓展了思路，开阔了视野，活跃了思想。

在通过这次的课程设计，让我真正理解了书本上知识，懂得理论与实际想结合，懂得了如何发现问题，如何解决问题，让自己有更好的进步与提升！！！

五、参考文献

1、《电子线路设计、实验、测试》（第二版），谢自美主编，华中理工大学出版社

2、《电子技术基础实验研究与设计》，陈兆仁主编，电子工业出版社

3、《电工电子实践指导》（第二版），王港元主编，江西科学技术出版社

4、《电子技术课程设计指导》，彭介华主编，高等教育出版社

5、《模拟电子技术基础课本》

6、《数字电子技术基础课本》

合集下载

利用Proteus仿真实现路灯自动控制开关电路的设计

利用Proteus仿真实现路灯自动控制开关电路的设计

路灯自动控制开关电路的设计

组员：

班级：

设计一个路灯自动控制开关电路，用光敏传感器实现自控，能在天黑时自动点亮路灯，天亮后又自动关灯。控制电路用电池供电，熄灯后电路耗电小。

简要具体实现：当傍晚光照强度渐弱或清晨光照强度渐强来控制路灯的通或断开。主要利用光敏电阻作为光敏传感器，555作为滞后比较器来设计电路，当光线强到一定程度时，555的输出发生跳变，当光线暗到一定程度时，555 的输出也要发生跳变。

一. 设计的作用

自动控制开关路灯电路，用光敏传感器实现自控，能在天黑时自动点亮路灯，天亮后又自动关灯，通过自动控制路灯电路有效的节约了能源，更重要的是减少了人力和物力的浪费。

二. 设计的具体实现

1. 系统概述

设计思想就是通过光敏电阻遇关改变阻值从而影响端电压的特性，利用555定时器构成的施密特触发器来控制继电器的关断与闭合，使路灯亮灭。

施密特触发器是一种整形电路，它能将边沿变化缓慢的电压波形整形为边沿陡峭的矩形脉冲。与普通触发器相比，它有以下特点：

（1）具有两个稳定的状态，但没有记忆作用，输出状态需要相应的输入电压来维持。

（2）属于电平触发，能对变化缓慢的输入信号作出响应，只要输入信号达到某一额定值，输出即发生翻转。

(3)具有回差特性，电路对从低电平上升和从高电平下降的输入信号具有不同的阈值电压，这种回差特性使其具有较强的抗干扰能力。

利用555定时器构成的施密特触发器，当在白天时，输出产生高电平，继电器触点断开，路灯不亮；当在黑夜时，输出产生低电平，继电器触点闭合，路灯亮。

工作原理：当白天有光照射的情况下，光敏电阻呈低阻状态，2处于高电平，使触发器的输出端输出低电平，继电器断开路灯不亮，控制指示灯LED1亮。当黑夜无光照射的情况下，光敏电阻呈高阻状态，2处处于低电平，使触发器的输出端输出高电平，继电器得电，触点闭合，路灯亮，控制指示灯LED2亮。

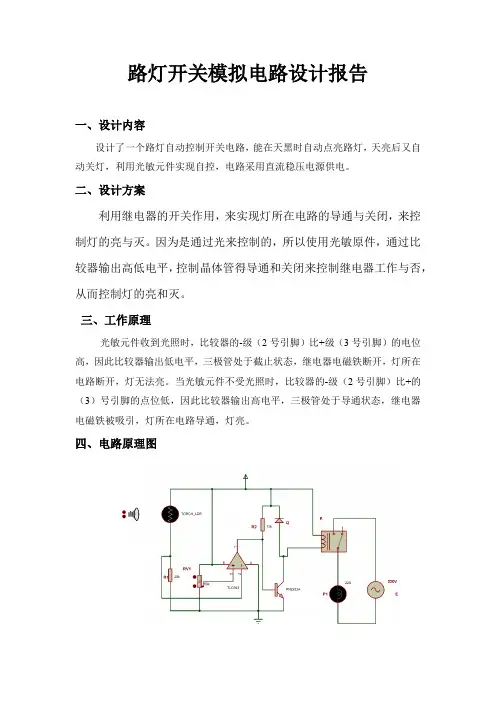

路灯开关模拟电路设计报告
