模拟电感电路设计

模拟电路的心得体会

引言

在学习模拟电路的过程中，我深刻体会到了它在电子技术领域中的重要性和广泛应用的范围。本文将分享我在学习模拟电路中的一些心得体会，包括模拟电路的基本概念、设计要点以及解决实际问题的思路。

模拟电路基础概念

模拟电路是电脑中的与数字电路相对应的另一类电路，它主要处理连续的电信号，包括模拟信号的产生、转换、处理和传输。与数字电路相比，模拟电路更贴近真实世界，因此在各个领域的实际应用中更加广泛。

在学习模拟电路的过程中，我了解到以下几个基本概念：

1. 模拟电路元件

模拟电路主要由电阻、电容、电感和放大器等元件组成。电阻用于限制电流流动，电容用于存储电荷，电感用于储存能量，而放大器则用于放大电压或电流。

2. 模拟信号与数字信号

模拟信号是连续变化的信号，其数值可以在无限范围内变化。而数字信号则是通过二进制代码来表示的离散信号。

3. 放大器的作用

放大器是模拟电路中的重要元件，其作用是将输入信号放大到所需的幅度。常见的放大器包括运算放大器、功放和差动放大器等。

4. 滤波器的应用

滤波器用于对信号进行滤波，使得特定频率范围内的信号通过，而其他频率的信号则被抑制。根据滤波器的性质，可以将其分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。

模拟电路设计要点

在进行模拟电路设计时，需要考虑以下要点： 1. 信号的放大和滤波

在设计模拟电路时，需要根据实际需求选择合适的放大器和滤波器。放大器可以将输入信号放大到所需的水平，而滤波器则可以将不需要的频率信号进行滤除，使得输出信号更加清晰和稳定。

2. 电源噪声的抑制

电源噪声是模拟电路中的一个常见问题，它可以导致输出信号的干扰和失真。在设计模拟电路时，需要考虑如何抑制电源噪声，可以通过增加滤波电容或使用低噪声稳压器等方法来减小电源噪声对输出信号的影响。

3. 温度稳定性的考虑

模拟电路的性能往往受温度的影响，特别是在一些高精度的应用中。因此，在设计模拟电路时，需要考虑温度稳定性，选择具有良好温度稳定性的元件，并采取合适的温度补偿措施。

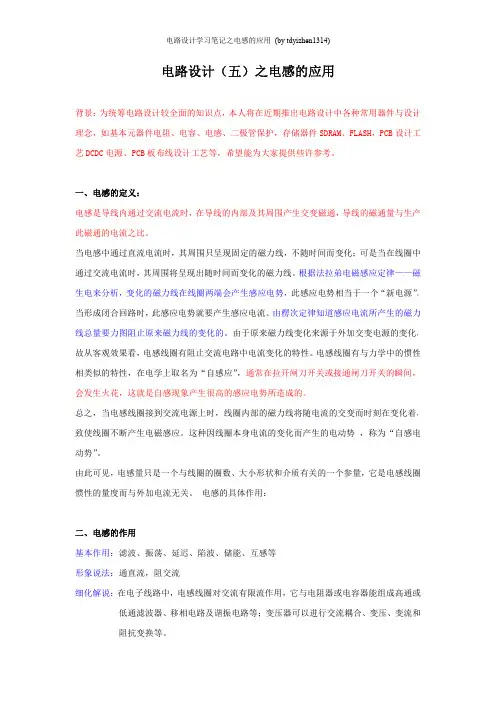

电路设计学习笔记之电感的应用(bytdyizhen1314)

电路设计（五）之电感的应用

背景：为统筹电路设计较全面的知识点，本人将在近期推出电路设计中各种常用器件与设计

理念，如基本元器件电阻、电容、电感、二极管保护，存储器件SDRAM、FLASH，PCB设计工

艺DCDC电源、PCB板布线设计工艺等，希望能为大家提供些许参考。

一、电感的定义：

电感是导线内通过交流电流时，在导线的内部及其周围产生交变磁通，导线的磁通量与生产

此磁通的电流之比。

当电感中通过直流电流时，其周围只呈现固定的磁力线，不随时间而变化；可是当在线圈中

通过交流电流时，其周围将呈现出随时间而变化的磁力线。根据法拉弟电磁感应定律——磁

生电来分析，变化的磁力线在线圈两端会产生感应电势，此感应电势相当于一个“新电源”。

当形成闭合回路时，此感应电势就要产生感应电流。由楞次定律知道感应电流所产生的磁力

线总量要力图阻止原来磁力线的变化的。由于原来磁力线变化来源于外加交变电源的变化，

故从客观效果看，电感线圈有阻止交流电路中电流变化的特性。电感线圈有与力学中的惯性

相类似的特性，在电学上取名为“自感应”，通常在拉开闸刀开关或接通闸刀开关的瞬间，

会发生火花，这就是自感现象产生很高的感应电势所造成的。

总之，当电感线圈接到交流电源上时，线圈内部的磁力线将随电流的交变而时刻在变化着，

致使线圈不断产生电磁感应。这种因线圈本身电流的变化而产生的电动势，称为“自感电

动势”。

由此可见，电感量只是一个与线圈的圈数、大小形状和介质有关的一个参量，它是电感线圈

惯性的量度而与外加电流无关。电感的具体作用：

二、电感的作用

基本作用：滤波、振荡、延迟、陷波、储能、互感等

形象说法：通直流，阻交流

细化解说：在电子线路中，电感线圈对交流有限流作用，它与电阻器或电容器能组成高通或

低通滤波器、移相电路及谐振电路等；变压器可以进行交流耦合、变压、变流和

阻抗变换等。电路设计学习笔记之电感的应用(bytdyizhen1314)

模拟电子电路 实验一 电感器的频率响应

实验报告

引言

这份实验报告旨在研究电感器的频率响应特性。在实验中，我们通过测量电感器在不同频率下的电流来分析其频率响应曲线，并对实验结果进行讨论与总结。

实验设备及方法

- 实验设备：

- 电感器

- 变频器

- 信号发生器

- 示波器

- 电压表

- 电流表

- 电源

- 实验步骤：

1. 搭建电路连接，将电感器与其它元件连接起来。

2. 设置变频器的频率，并调整信号发生器的频率以匹配。 3. 测量电感器的电流和电压。

4. 记录测量数据，并进行多组实验以获取可靠的结果。

实验结果与讨论

根据我们的实验数据，我们绘制了电感器的频率响应曲线。曲线显示了在不同频率下电感器的电流与频率的关系。

通过分析曲线，我们可以观察到以下几点：

- 在低频率下，电感器的电流较小，随着频率的增加逐渐增大。

- 在高频率下，电感器的电流逐渐趋于稳定。

- 在某个特定的频率点，电感器的电流达到最大值，这被称为共振频率。

这些观察结果表明电感器具有频率选择性，对特定频率的信号呈现较大的响应。这是由于电感器的电容特性和电路结构的影响。

结论

通过本次实验，我们成功地研究了电感器的频率响应特性。实验结果显示了电感器在不同频率下的电流变化，并从实验数据中得出了频率选择性和共振频率的结论。

电感器的频率响应曲线是了解电感器性能的重要工具，对于实际电路设计和应用具有实质性的意义。

参考文献

(列出使用的参考文献，如有)

`

Word文档

东北石油大学

课 程 设 计

2015年7 月 8日 课 程 传感器课程设计

题 目 电感式位移传感器应用电路设计

院 系 电气信息工程学院

专业班级

学生姓名

学生学号

指导教师

`

Word文档

任务书

课程 传感器课程设计

题目 电感式位移传感器应用电路设计

专业 测控技术与仪器 祖景瑞 学号 120601240222

主要容：

本设计要完成电感式位移传感器应用电路的设计，通过学习和掌握电感式传感器的原理、工作方式及应用来设计一个电路。电路要能够检测一定围位移的测量，并且能够通过LED进行数字显示。位移传感器又称为线性传感器，常用的有电感式位移传感器，电容式位移传感器，光电式位移传感器，超声波式位移传感器，霍尔式位移传感器等技术。

基本要求：

1、能够检测 0~20cm 的位移；

2、电压输出为 1~5V；

3、电流输出为 4~20mA；

主要参考资料：

[1] 贾伯年，俞朴.传感器技术[M].：东南大学，2006：68-69.

[2] 王煜东. 传感器及应用[M].：机械工业，2005：5-9.

[3] 唐文彦.传感器[M].：机械工业，2007: 48-50.

[4] 志萍.传感器与检测技术[M].：高等教育，2002:80-90.

完成期限 2015.7.4—2015.7.8

指导教师
