鲁班安装算量软件应用技巧笔者使用鲁班安装算量软件从8.0版至今11.1.0版已有两年，随着实际工程中疑难问题的增多软件的处理办法也层出不穷。
从鲁班安装软件角度出发，分为点、线、面三大类构件再结合CAD平台灵活性大大增强可操作性和分类明细。
现在是数字时代，在高速发展的社会中只有适者才能生存。
下文是笔者结合软件如何处理实际工程中出现的疑难问题的一些心得感受！转化图例表在做三大类型的点构件时，“设备转化”和“图例表转化”功能非常好使，相同图形提取一次CAD二维图形分类编辑对应参数即可一步到位转化出所有点状设备。
不像以前拿着铅笔在蓝图做标记一个个去统计分类。
10.0版本新功能“图例表转化”很多同仁反映识别不了设备，转化出来都是0个设备。
笔者在此也探索了一段时间，总结出以下原因和解决方法。
（如图2）图2原因：1）电子版图中图例表不符合鲁班安装软件转化的要求，软件要求图例表中的横、竖线段边框是一条整体线段；2）CAD平面图形中的图形带有其他软件绘制三维图形，导致转化失败；3）平面图中的二维设备图形与图例中的图形大小不一，在转化中鲁班软件要求图例表中图形大小、形状统一者才能识别转化，如图形不一则出现设备转化出0个设备出现。
解决方法：1）必须保持图例表线框线条整体性；2）把平面图形中的图形带有其他软件绘制三维图形用CAD中“X”（分解）命令分解图形；3）以“图2”中点取左边框内的图例重新提取平面图中的二维图形。
消防喷淋上下喷管问题：在软件“消防”专业喷淋系统中单一转化上喷或下喷时是根据图纸所给的参数设置即可，但是遇到平面图形中单一图形代表即是上喷也是下喷该如何处理？解决方法：先单独转化一个上喷或下喷设置标高，直接转化喷头完毕后，把转化后其中一个鲁班喷头移开，接着进行“转化设备”提取移开后，鲁班构件剩下的CAD二维喷头图形另设喷头高度和名称，再转化（如不按上面步骤走，不移动鲁班图形的前提下再次提取时，则会提示软件图形中包含非基本图元，编辑失败，主要是鲁班的图形导致，也就是不支持提取已转化过后的鲁班构件图形），转化后，将原来移开的喷头构件移回原来位置，最后再转化喷淋管，即完成上下喷管，这里喷淋上下喷管处理是根据喷头设置高度来完成上下喷淋短立管的生成，所以一定要操作好上下喷淋头。
第5章视图5.1全平面显示左键点击图标，用以取消本层三维显示或将算量平面图最大化显示，使用户可以恢复原来平面图的视角。
注意：有时绘制图形时或调入CAD图纸时，可能会存在一个距离算量平面图很远的点，执行“全平面显示”，算量平面图变得很小，一般沿着屏幕的四边寻找即可找到那个点，左键点选这个点，按键名Delete，删除即可。
5.2整体三维显示执行下拉菜单【视图→三维显示---整体】，弹出如下图5-2-1的对话框，可以设置整个工程三维显示时需要显示构件类别，整体三维时同时支持显示控制命令如图5-2-3，如图5-2-2实际工程的整体三位显示图形。
图5-2-1按楼层选择：按照楼层显示三维图形；按系统选择：按照系统显示三维图形；楼层列表：显示所有楼层列表，左键点击选择需要显示的楼层，也可以直接点击全选按钮，一次性选中所有楼层。
给排水：给排水专业的各类构件，可以左键点击选择大类构件或小类构件。
电气：电气专业的各类构件，可以左键点击选择大类构件或小类构件。
暖通：暖通专业的各类构件，可以左键点击选择大类构件或小类构件。
消防：消防专业的各类构件，可以左键点击选择大类构件或小类构件。
弱电：消防专业的各类构件，可以左键点击选择大类构件或小类构件。
几何构件：土建专业导入的LBIM各类构件，可以左键点击选择大类构件或小类构件。
图5-2-2图5-2-3注意：整体三维显示是在一个虚拟的楼层中生成的，因此取消整体三维显示以后，需要重新选择楼层才可以做其他操作。
5.3三维显示三维显示当前楼层所有已经布置上去的构件。
左键点击本层三维图标，软件即从平面显示状态切换到三维显示界面，如图5-3-1。
图5-3-15.4三维动态观察左键点击图标，出现一个包住三维图形的圆，按住鼠标左键，可以自由旋转三维图形，如下图5-4-1。
可以使用此命令从不同方向观察三维图形，并可以以三维图形检查图形绘制的准确性。
图5-4-15.5视图缩放5.5.1实时缩放执行下拉菜单【视图→缩放→实时】，算量平面图区域内出现移动符号，按住鼠标左键，上下移动，可以放大或缩小图形。

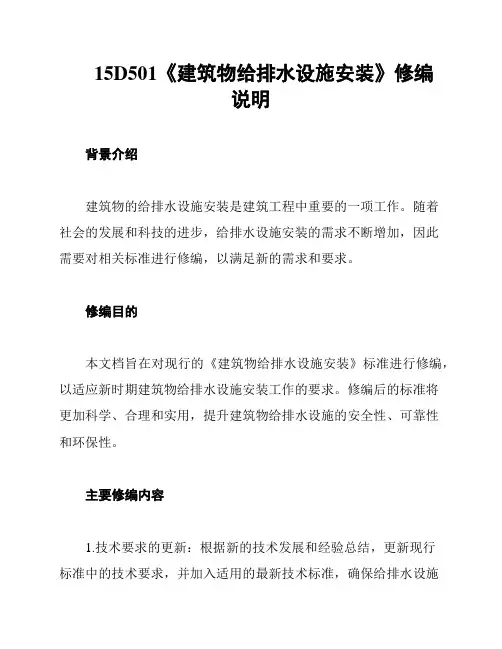

15D501《建筑物给排水设施安装》修编说明背景介绍建筑物的给排水设施安装是建筑工程中重要的一项工作。
随着社会的发展和科技的进步，给排水设施安装的需求不断增加，因此需要对相关标准进行修编，以满足新的需求和要求。
修编目的本文档旨在对现行的《建筑物给排水设施安装》标准进行修编，以适应新时期建筑物给排水设施安装工作的要求。
修编后的标准将更加科学、合理和实用，提升建筑物给排水设施的安全性、可靠性和环保性。
主要修编内容1.技术要求的更新：根据新的技术发展和经验总结，更新现行标准中的技术要求，并加入适用的最新技术标准，确保给排水设施的设计、施工和维护更加科学规范。
1.技术要求的更新：根据新的技术发展和经验总结，更新现行标准中的技术要求，并加入适用的最新技术标准，确保给排水设施的设计、施工和维护更加科学规范。
1.技术要求的更新：根据新的技术发展和经验总结，更新现行标准中的技术要求，并加入适用的最新技术标准，确保给排水设施的设计、施工和维护更加科学规范。
1.技术要求的更新：根据新的技术发展和经验总结，更新现行标准中的技术要求，并加入适用的最新技术标准，确保给排水设施的设计、施工和维护更加科学规范。
1.技术要求的更新：根据新的技术发展和经验总结，更新现行标准中的技术要求，并加入适用的最新技术标准，确保给排水设施的设计、施工和维护更加科学规范。
1.技术要求的更新：根据新的技术发展和经验总结，更新现行标准中的技术要求，并加入适用的最新技术标准，确保给排水设施的设计、施工和维护更加科学规范。
1.技术要求的更新：根据新的技术发展和经验总结，更新现行标准中的技术要求，并加入适用的最新技术标准，确保给排水设施的设计、施工和维护更加科学规范。
1.技术要求的更新：根据新的技术发展和经验总结，更新现行标准中的技术要求，并加入适用的最新技术标准，确保给排水设施的设计、施工和维护更加科学规范。
1.技术要求的更新：根据新的技术发展和经验总结，更新现行标准中的技术要求，并加入适用的最新技术标准，确保给排水设施的设计、施工和维护更加科学规范。
创鲁班奖工程安装工程细部做法及要点：一、电气工程1、强弱电桥架要共架安装，及能靠柱边、墙边安装的尽量靠边安装。
2、配电房进出线有条件的下进下出，如上进上出的桥架满足要求，及电缆的弯曲半径要美观大方，参照漏斗型做法。
3、暗配管接线盒两端的支架间距要一致，尺寸为150-200mm，其余间距按1m均匀排布。
4、金属软管的长度不能超过1.2m，且要横平竖直，能走墙敷设更好。
5、桥架安装直线段超过30m要做伸缩节，进桥架的线管接头处一定要有锁母，镀锌桥架不用跨接。
6、竖井电井最好用梯式桥架，电井梯型桥架分层加工便于电缆分层敷设绑扎。
7、电井内支架距离不宜过大，4-5m合理，下端支架应在1.5-1.8m最好按层高进行均匀分布。
8、强电专用KBG管和接线盒要统一规格，pvc要达到阻燃耐火等级。
9、屋面避雷带用镀锌圆钢时支架最好选用成品。
10、管井、电井的施工要按照工序至刮白才能安装。
11、地下室灯光照明很重要，最好做成线槽灯安装。
12、综合排布要考虑弱电系统线路敷设安装位置。
13、桥架内电缆封堵要封堵好，电缆的固定最好用金属卡或尼龙扎带交叉固定。
14、卫生间局部等电位是重点，一定要可靠连接。
15、开关边到门边的距离15-20cm，地面高度1.3m，木板装饰面的线盒要用钢质线盒，塑料的要用阻燃材料。
16、接线要正确，护口有无，线色正确，接线绝缘包扎牢固，线盒是否安装，线盒与木质结构的绝缘，参照规范GB50345-2005。
17、设备接地不能连接在设备的螺丝上，要单独连接到接地螺栓上。
18、配电房高架地板同步接地的钢薄施工，钢薄在导入接地系统，钢薄的连接要求焊接。
参照规范：GB50261-2010。
19、电缆沟不能有水：结构漏水，电缆进户口进水，配电房。
20、参照规范：GB50261-2010,配电柜上方不能有灯具，电缆沟要干净，干燥。
21、配电房的接地扁铁离墙间距15-20mm，并在一定距离设有抢修螺栓（一般对角预留）用燕尾螺栓。
第20章工程量20.1搜索此命令支持给排水、电气、暖通、消防、弱电五个专业构件的搜索。
目前该命令支持对“构件名称”、“系统编号”、“标高信息”的搜索；左键点击图标，弹出如下对话框见下图20-1-1。
图20-1-1点击高级按钮，可以设置更多的搜索条件。
如图20-1-2。
图20-1-2在搜索条件输入框，输入的格式要求及说明如下：1．可同时输入“构件名称”“系统编号”两个条件进行搜索，用“@”表示其后面的文字为系统编号条件，例：如De20@J-1，表示搜索构件名称含”De20”字符及系统编号含”J-1”字符的构件；2．默认对输入的“构件名称”和“系统编号”进行模糊搜索，若需精确搜索则在条件上加双引号：“”。
如“给水用PP-R-De20”表示搜索构件名称为给水用PP-R-De20的构件；3．所有运算符号都必须是英文状态下的字符，不区分大小写；4．同时支持对立管、斜管的搜索；5．搜索范围可以是整个图面，也可以是局部范围，还可以按标高范围来搜索。
6.点击图标，专业像左移动。
7.点击图标，专业像右移动。
设置好搜索条件之后，点击搜索按钮，软件自动打开所有构件并开始搜索，但仅在当前层构件中搜索；如图20-1-3。
搜索完毕之后，双击构件类型，可以在图形上定位到该构件，点击下一个继续定位。
图20-1-3模糊搜索举例——在图形上需要了解所有管径为De20且在J-1系统中管道构件，则在搜索条件输入框中输入：De20@J-1，表示搜索名称含De20，系统编号含J-1的构件，确定后软件开始搜索并弹出搜索结果对话框如图20-1-3。
该对话框中详细的列出了搜索条件、搜索数量及其搜索出的构件的详细信息，详细信息中软件把所有含J-1的系统编号J-1a、J-1b等都搜索罗列出来了。
点击“保存结果”按钮，出现对话框，如下图20-1-4，可以将结果保存为txt文本文件。
图20-1-4精确搜索举例——在图形上需要了解所有管径为De20且在J-1a系统中管道构件，则在搜索条件输入框中输入：De20@“J-1a”,如图20-1-5所示，软件把所有系统编号为J-1a的构件都搜索罗列出来了。
鲁班算量安装版教学模板简介鲁班算量是一款非常实用的装修量房软件，它能够帮助装修师傅们快速高效地完成量房任务，提高工作效率，减少工作难度。
本文档将详细介绍鲁班算量安装版的安装教程，以及软件的基本使用方法。
安装鲁班算量软件硬件要求•CPU：双核及以上•内存：4G及以上•硬盘空间：50G及以上软件下载首先，打开鲁班算量软件的官方网站，从官网下载最新的鲁班算量安装版软件包，下载完成后解压到本地磁盘。
安装鲁班算量软件1.进入软件安装包解压后的目录，找到“setup.exe”安装程序。
2.双击“setup.exe”安装程序，开始安装鲁班算量。
3.在“选择安装目录”界面，可以自定义鲁班算量的安装路径。
默认路径建议使用系统默认，不要更改。
4.在“选择组件”界面，勾选需要安装的组件，建议保留默认选项。
5.在“安装完成”界面，勾选“打开鲁班算量软件”选项，点击“完成”按钮。
6.安装完成后，即可启动鲁班算量软件。
配置鲁班算量软件1.打开鲁班算量软件，进入“选项设置”界面，进行软件配置。
2.在“通用设置”选项卡中，设置“启动时检查更新”、“启动时自动检测打印机”、“启动时自动打开最近使用的文件”。
3.在“测量设置”选项卡中，设置默认的测量方式、石膏线厚度、自动计算斜墙厚度等测量参数。
4.在“台账设置”选项卡中，设置默认的收费标准，以及预算单、报价单等台账模板。
使用鲁班算量软件新建项目1.在启动鲁班算量软件后，选择“新建项目”按钮。
2.在“新建项目”界面中，填写项目名称、客户姓名、客户电话等信息。
3.点击“保存并打开”按钮，进入新建的项目页面。
进行量房1.进入项目页面后，选择“新建房间”按钮，开始进行量房。
2.在测量房间时，可以根据实际情况选择不同的测量方式，如增高仪、激光测距仪等。
3.在量房完成后，可以根据需要进行修改或调整。
生成报价单1.在完成量房后，点击“生成报价单”按钮，可以根据设定的报价单模板生成报价单。
2.在报价单中，可以根据具体情况填写收费项目、材料单、人工费用等信息，生成最终的报价单。

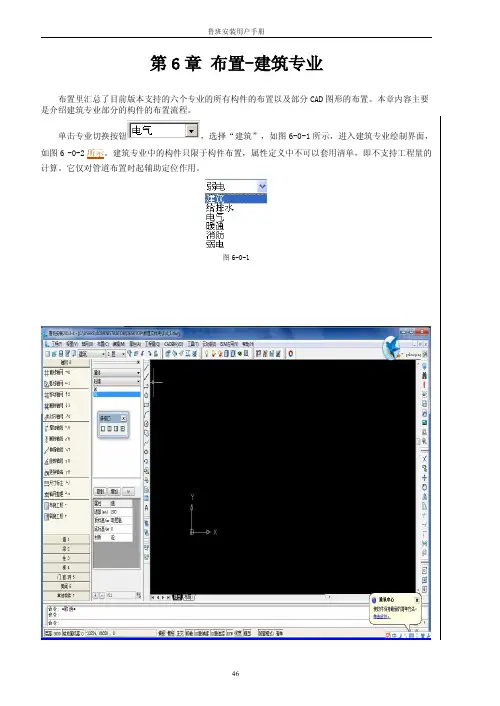

第6章布置-建筑专业布置里汇总了目前版本支持的六个专业的所有构件的布置以及部分CAD图形的布置。
本章内容主要是介绍建筑专业部分的构件的布置流程。
单击专业切换按钮，选择“建筑”，如图6-0-1所示，进入建筑专业绘制界面，如图6-0-2所示。
建筑专业中的构件只限于构件布置，属性定义中不可以套用清单，即不支持工程量的计算。
它仅对管道布置时起辅助定位作用。
图6-0-1图6-0-26.1轴网6.1.1建直线轴网点击左边中文工具栏中图标，或菜单栏中【轴网】---【直线轴网】（其它构件同理）设置轴网的界面1如下图“6-1-1直线轴网设置界面1”。
图6-1-1设置角度左键点击“高级”选项，设置轴网的界面2如下图“6-1-2直线轴网设置界面2”。
图6-1-2预览区显示直线轴网，随输入数据的改变而改变，“所见即所得”。
上开间图纸上方标注轴线的开间尺寸。
下开间图纸下方标注轴线的开间尺寸。
左进深图纸左方标注轴线的进深尺寸。
右进深图纸右方标注轴线的进深尺寸。
自动排轴号根据起始轴号的名称，自动排列其他轴号的名称。
例如：上开间起始轴号为s1.上开间其他轴号依次为s2、s3……高级轴网布置进一步操作的相关命令。
轴网旋转角度输入正值，轴网以下开间与左进深第一条轴线交点逆时针旋转；输入负值，轴网以下开间与左进深第一条轴线交点顺时针旋转；确定各个参数输入完成后可以点击确定退出直线轴网设置界面。
取消取消直线轴网设置命令，退出该界面。
注：将“自动排轴号”前面的勾去掉，软件将不会自动排列轴号名称，您可以任意定义轴的名称。
【高级＜＜】注：将“自动排轴号”前面的勾去掉，软件将不会自动排列轴号名称，您可以任意定义轴的名称。
【高级＜＜】【轴号标注】：四个选项，如果不需要某一部分的标注，用鼠标左键将其前面的“√”去掉即可。
【轴号排序】：可以使轴号正向或反向排序。
【纵横轴夹角】：指轴网纵轴方向和横坐标之间的夹角，系统的默认值为90度。
【调用同向轴线参数】：如果上下开间（左右进深）的尺寸相同，输入下开间（左进深）的尺寸后，切换到上开间（右进深），左键点击“调用同向轴线参数”，上开间（右进深）的尺寸将拷贝下开间（左进深）的尺寸。

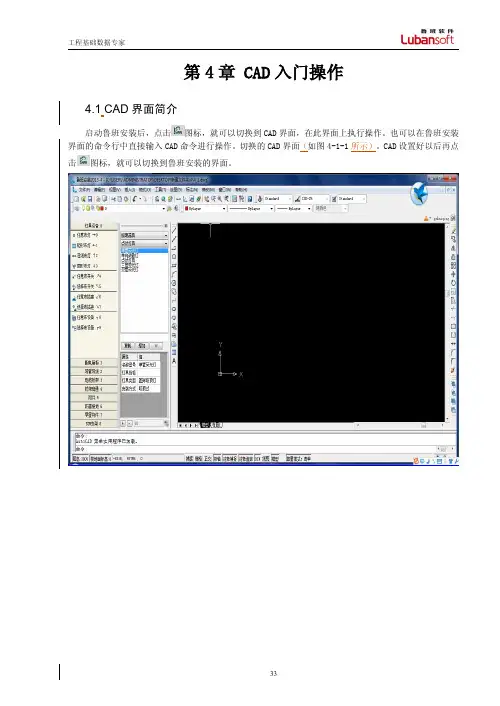

第4章CAD入门操作4.1CAD界面简介启动鲁班安装后，点击图标，就可以切换到CAD界面，在此界面上执行操作。
也可以在鲁班安装界面的命令行中直接输入CAD命令进行操作。
切换的CAD界面（如图4-1-1所示）。
CAD设置好以后再点击图标，就可以切换到鲁班安装的界面。
图4-1-1在这里只介绍一些有助于提高绘图速度的CAD命令，其他具体的CAD操作，可以参见CAD的帮助。
4.2选项设置4.2.1CAD图纸自动保存时间的设置选择菜单栏中【工具→选项】，（如图4-2-1所示），选择【打开与保存】按钮。
选择｛自动保存｝一项，将时间改为需要的即可。
图4-2-1注意：自动保存时间如果太短，频繁的保存图形，会影响绘图速度；自动保存时间如果太长，如果出现死机等意外情况，会造成一定的损失。
软件里默认的时间为10分钟。
4.2.2鼠标右键操作习惯的设置选择【用户系统配置】按钮，选择【自定义右键单击】，（如图4-2-2所示），进行一下符合自己操作习惯的选择，完成后，选择【应用并关闭】按钮。
图4-2-2提示：按照图4-2-2的设置项进行设置，可以减少操作过程中的一些步骤，提高绘图速度。
技巧：如果您使用的是中间带有滚轴的鼠标，在绘图区域内点一下，滚动滚轴，图形随之放大或缩小（相当于实时放缩）；按住滚轴，出现一个“手形”的小图标，左右移动，图形会随之左右移动（相当于平移）。
4.3实体捕捉对象捕捉将指定点限制在现有对象的确切位置上，例如中点或交点。
使用对象捕捉可以迅速定位对象上的精确位置，而不必知道坐标或绘制构造线，是输出精确图形的一个必要手段，也是提高绘图速度的一个途径。
4.3.1捕捉方式的设置选择【工具→草图设置】，如图4-3-1。
根据经验，工程图绘制过程中，最常用的是交点与垂点，选择这两点，选择【确定】。
图4-3-14.3.2临时捕捉方式的设置绘图过程中，会遇到一些临时的如圆心点、中点的捕捉，可以使用如下方法：按住Ctrl键，单击右键，会弹出捕捉点的快捷对话框，可以根据您的需要对要捕捉的点进行设置，如图4-3-1。

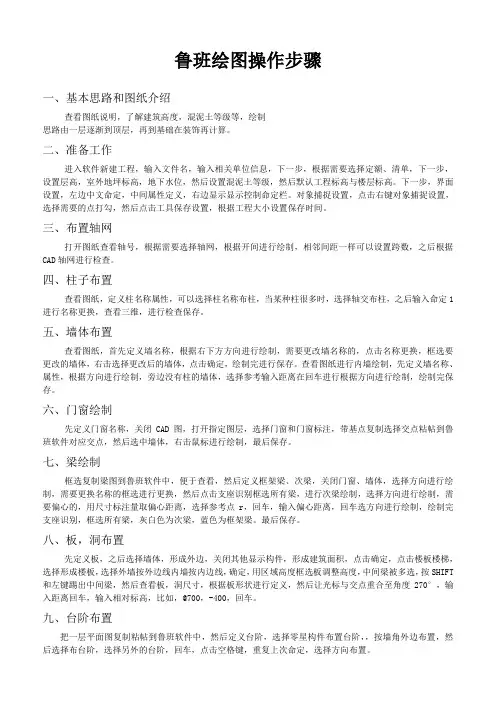

鲁班绘图操作步骤一、基本思路和图纸介绍查看图纸说明，了解建筑高度，混泥土等级等，绘制思路由一层逐渐到顶层，再到基础在装饰再计算。
二、准备工作进入软件新建工程，输入文件名，输入相关单位信息，下一步，根据需要选择定额、清单，下一步，设置层高，室外地坪标高，地下水位，然后设置混泥土等级，然后默认工程标高与楼层标高。
下一步，界面设置，左边中文命定，中间属性定义，右边显示显示控制命定栏。
对象捕捉设置，点击右键对象捕捉设置，选择需要的点打勾，然后点击工具保存设置，根据工程大小设置保存时间。
三、布置轴网打开图纸查看轴号，根据需要选择轴网，根据开间进行绘制，相邻间距一样可以设置跨数，之后根据CAD轴网进行检查。
四、柱子布置查看图纸，定义柱名称属性，可以选择柱名称布柱，当某种柱很多时，选择轴交布柱，之后输入命定1进行名称更换，查看三维，进行检查保存。
五、墙体布置查看图纸，首先定义墙名称，根据右下方方向进行绘制，需要更改墙名称的，点击名称更换，框选要更改的墙体，右击选择更改后的墙体，点击确定，绘制完进行保存。
查看图纸进行内墙绘制，先定义墙名称、属性，根据方向进行绘制，旁边没有柱的墙体，选择参考输入距离在回车进行根据方向进行绘制，绘制完保存。
六、门窗绘制先定义门窗名称，关闭CAD图，打开指定图层，选择门窗和门窗标注，带基点复制选择交点粘帖到鲁班软件对应交点，然后选中墙体，右击鼠标进行绘制，最后保存。
七、梁绘制框选复制梁图到鲁班软件中，便于查看，然后定义框架梁、次梁，关闭门窗、墙体，选择方向进行绘制，需要更换名称的框选进行更换，然后点击支座识别框选所有梁，进行次梁绘制，选择方向进行绘制，需要偏心的，用尺寸标注量取偏心距离，选择参考点r，回车，输入偏心距离，回车选方向进行绘制，绘制完支座识别，框选所有梁，灰白色为次梁，蓝色为框架梁。
最后保存。
八、板，洞布置先定义板，之后选择墙体，形成外边，关闭其他显示构件，形成建筑面积，点击确定，点击楼板楼梯，选择形成楼板，选择外墙按外边线内墙按内边线，确定，用区域高度框选板调整高度，中间梁被多选，按SHIFT 和左键踢出中间梁，然后查看板，洞尺寸，根据板形状进行定义，然后让光标与交点重合至角度270°，输入距离回车，输入相对标高，比如，@700，-400，回车。

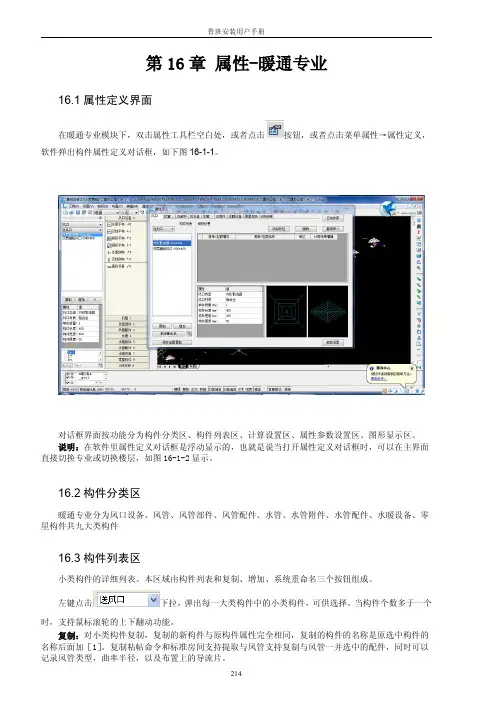

第16章属性-暖通专业16.1属性定义界面在暖通专业模块下，双击属性工具栏空白处，或者点击按钮，或者点击菜单属性→属性定义，软件弹出构件属性定义对话框，如下图16-1-1。
对话框界面按功能分为构件分类区、构件列表区、计算设置区、属性参数设置区、图形显示区。
说明：在软件里属性定义对话框是浮动显示的，也就是说当打开属性定义对话框时，可以在主界面直接切换专业或切换楼层，如图16-1-2显示。
16.2构件分类区暖通专业分为风口设备、风管、风管部件、风管配件、水管、水管附件、水管配件、水暖设备、零星构件共九大类构件16.3构件列表区小类构件的详细列表。
本区域由构件列表和复制、增加、系统重命名三个按钮组成。
左键点击下拉，弹出每一大类构件中的小类构件，可供选择。
当构件个数多于一个时，支持鼠标滚轮的上下翻动功能。
复制：对小类构件复制，复制的新构件与原构件属性完全相同，复制的构件的名称是原选中构件的名称后面加［1］。
复制粘帖命令和标准房间支持提取与风管支持复制与风管一并选中的配件，同时可以记录风管类型，曲率半径，以及布置上的导流片。
增加：增加一个新的小类构件，属性要重新定义，新增构件的名称是在选中的构件的名称后面加[1]，如果再次增加构件时光标还是落在上次同样的构件名称上，则新增构件的名称在选中的构件的名称后面加［2］、［3］……并且属性参数和图形为软件默认的属性参数和图形。
系统重命名：对已定义好的构件，如果调整了属性参数设置，软件可以自动读取相关参数替换原来的构件名称。
也可点击右侧，进入到绘图区域直接提取构件名称。
并且属性定义开放支持鼠标右键添加厂商及商品型号和作者以及自定义其它的参数，支持鼠标右键删除自定义的参数,自定义的属性同时也可以报表里面产生联动.如.图：16-3-5软件里构件一般按照构件的属性参数来命名，如图16-3-1。
图16-3-1当构件的属性做了修改后，构件名称不会自动调整，如图16-3-2的风管截面尺寸由800*400更改为800*500。
给排水系统安装教程随着城市化进程的不断推进，给排水系统的安装变得越来越重要。
无论是住宅、商业大楼还是工业区，都需要一个高效可靠的给排水系统来确保供水和排水的顺畅运行。
本文将为大家介绍给排水系统的安装步骤和注意事项。
一、准备工作在开始给排水系统的安装之前，我们需要进行一些准备工作。
首先，需要确定给排水系统的设计方案，包括管道的走向、连接方式以及设备的选型。
其次，需要准备好所需的材料和工具，如PVC管道、管件、胶水、锯子、扳手等。
最后，需要对施工现场进行清理和准备，确保施工的顺利进行。
二、给水系统的安装给水系统是供应水源到各个用水设备的管道系统。
在给水系统的安装过程中，需要注意以下几点：1. 安装主管道：首先，需要安装主管道，将水源引入到建筑物内部。
主管道通常位于地下，需要挖掘一条沟槽将其埋入地下。
然后，将主管道与水源连接，并使用胶水和管夹固定。
2. 安装分支管道：在主管道安装完成后，需要根据设计方案安装分支管道。
分支管道将水源分配到各个用水设备，如浴室、厨房等。
在安装分支管道时，需要确保管道的走向合理，避免出现死角和漏水现象。
3. 安装水表和阀门：在给水系统的安装过程中，还需要安装水表和阀门。
水表用于计量用水量，阀门用于控制水流的开关。
水表和阀门的安装位置应该方便操作和维护，并且需要与管道连接紧密，避免漏水。
三、排水系统的安装排水系统是将废水从建筑物内部排出的管道系统。
在排水系统的安装过程中，需要注意以下几点：1. 安装下水道管道：首先，需要安装下水道管道，将废水引入到下水道中。
下水道管道通常位于地下，需要挖掘一条沟槽将其埋入地下。
然后，将下水道管道与建筑物内部的排水口连接，并使用胶水和管夹固定。
2. 安装地漏和排水管道：在下水道管道安装完成后，需要安装地漏和排水管道。
地漏用于接收建筑物内部的废水，排水管道将废水从地漏排出。
在安装地漏和排水管道时，需要确保管道的走向合理，避免出现堵塞和漏水现象。
3. 安装检查井和排气阀：在排水系统的安装过程中，还需要安装检查井和排气阀。
第9章布置-暖通专业9.1风口设备9.1.1任意平布点击左边中文工具栏中图标，软件属性工具栏自动跳转到风口—送风口构件中，并弹出对话框如图9-1-1。
图9-1-11．风口角度：输入风口的旋转角度；角度遵循逆时针为正值，顺时针为负值的原则；软件默认值为0。
2．楼层相对标高：是相对于本层楼地面的高度，可以直接输入参数对它进行调整，也可以点击后面的标高提取按钮自动提取。
标高提取：可以通过直接点取软件平面构件来读取该构件的标高参数。
3：读风管：对于风口平布没有影响，对于侧布风口的影响在侧布风口内容进行介绍。
说明：该按钮只能提取水平方向构件的标高参数，如风口、设备等，垂直方向如垂直管线的标高参数不能读取。
3．左键点取“属性工具栏”中要布置的风口的种类，命令行提示：“请指定插入点【R-选参考点】”，左键点击布置风口的位置点，在绘图区域内，按照命令行提示可连续点击布置风口；输入R可选择参考点；布置完一种风口后，命令不退出，可以在属性工具栏重新选择构件名称再布置；布置完毕后，右键单击，弹出右键菜单，选择“取消”即退出该命令。
9.1.2沿线平布该命令用于沿一条直线或弧线均匀布置所选取的风口。
点击左边中文工具栏中图标，软件属性工具栏自动跳转到风口—送风口构件中，并弹出浮动式对话框如图9-1-2-1。
图9-1-2-11．布置数量：【数量】：用于确定沿线所需要布置的风口数量，可直接在该编辑框中输入；【角度】：用于输入绘制时风口的旋转角度；角度遵循逆时针为正值，顺时针为负值的原则；软件默认值为0。
2．距边距离：【边距】：用于确定风口离用户所定义的直线两端的距离：如下图9-1-2-23。
图9-1-32-23．楼层相对标高：是相对于本层楼地面的高度，可以直接输入参数对它进行调整，也可以点击后面的标高提取按钮自动提取。
标高提取：可以通过直接点取软件平面构件来读取该构件的标高参数。
说明：该按钮只能提取X方向的构件的标高参数，如风口、设备等，Y方向如垂直管线的标高参数不能读取。
鲁班安装技巧鲁班安装算量软件百招大集合招数第1相似构件在转化时如果发生冲突怎么办?在转化相似构件时遇到发生冲突的情况(如在同时转化空调插座和普通插座时,两种插座只相差一个K字,那么在转化过程中有可能空调插座不带K的部分的会按普通插座转化),这样对我们的算量工作必然造成影响.有一种避免错误的方法就是把这两种构件都按数量多的那种(如普通插座)转化,而在转化后对另一种进行名称更换即可.招数第2打开CAD,如何对字体快速选择打开CAD图形时需要对字体样式进行选择(如:将字体选择为gbcbig,shx),有时需选择多次才能把字体全部转换过来,而该字体又处于中间位置,每次查找起来都很不方便。
如果把字体重命名——即前面加上符号@,就会使该字体位置提至前端,这会在您寻找字体的过程中节省很多时间。
将字体重命名的途径——1、通过查看属性找出CAD所在位置(如:C:\Program Files\AutoCAD 2006)2、在AutoCAD文件夹中选择fonts文件,找到所需字体,然后对该字体重命名,即在原名前加上@可以试下哦!招数第3通过带基点复制粘贴到算量软件中的 CAD 图纸,有些字体无法正常显示的问题?在做实际工程的时候我们常常会遇到:1通过带基点复制粘贴到算量软件中的 CAD 图纸,有些字体不能正常显示的情况.2也没有像初次打开 CAD 图纸时提示的字体选择对话框.这时我们只需切换楼层后再切换回来,就有字体选择的对话框了,选择正确的字体,通常选择国标 "gbcbig.shx" 即可解决问题招数第4 AZ4.1.0支持LBIM 导入和导出建和钢筋的建模可以导入到安装软件内;2.安装的建筑建模也可以导入土建和钢筋软件中,而安装(电气,给排水,暖通)建模是无法导入到土建和钢筋软件中!招数第5调入CAD文件时需注意的问题有时候很多用户调入CAD图形时,会发现调入的CAD图形看不到,这是因为该CAD图纸已经打开,我们只要先将其关闭,再调入CAD文件,就可以正常调入了。
鲁班工控组态软件用户指南2 用户指南目录第一章概述 (7)第一节强大、完备的功能 (7)（一）数据输入输出功能 (7)（二）数据显示功能 (7)（三）报表显示和打印功能 (7)（四）数据记录显示功能 (7)（五）数据二次处理 (7)（六）专用模块 (7)（七）数据库功能 (7)（八）系统安全性与口令管理 (7)（九）报警 (7)（十）在线组态 (8)第二节系统配置要求 (8)（一）硬件 (8)（二）软件 (8)第三节安装 (8)（一）软件狗安装 (8)（二）安装DAO (8)（三）安装鲁班组态软件 (8)第二章鲁班工控组态软件入门 (9)第一节一些概念 (9)（一）组态： (9)（二）系统变量： (9)（三）鲁班组态的开发环境 (9)第二节组态前的准备工作 (10)（一）作图 (10)（二）安装打印机 (10)第三节组态步骤 (10)（一）启动鲁班工控组态软件 (10)（二）建立一个鲁班工控项目 (11)（三）进行变量组态 (11)（四）进行画面组态 (12)（五）添加数据记录窗口 (14)（六）运行系统 (16)第四节使用技巧 (19)第三章鲁班组态软件的驱动程序 (21)第一节内部变量 (21)（一）变量组态 (21)（二）值属性 (22)（三）报警设置 (22)目录3（四）报警输出 (24)第二节通用RS—232设备 (24)（一）COM口设置 (24)（二）发送报文组态 (25)（三）接收报文组态 (25)（四）报文组态： (25)第三节数据采集器 (27)（一）COM口设置 (28)（二）数据采集器设置 (28)（三）仪表在线操作 (29)第四节SSR无纸记录仪 (27)（一）COM口设置 (28)（二）数据采集器设置 (28)（三）仪表在线操作 (29)第四章模块组态 (35)第一节算术计算模块 (35)（一）模块功能 (35)（二）模块组态 (35)（三）模块变量 (35)第二节触发器模块 (36)（一）模块功能 (36)（二）模块组态 (36)（三）动作设置 (36)（四）模块变量 (37)第三节声音模块 (37)（一）模块功能： (37)（二）模块组态： (37)（三）动作： (38)（四）模块变量： (38)第四节罐表计算模块 (38)（一）模块功能 (38)（二）模块组态 (38)（三）密度表 (39)（四）模块变量 (39)（五）模块说明 (39)第五节数据库记录添加模块 (39)（一）模块功能： (39)（二）模块组态： (40)（三）模块变量： (41)第六节数据库查询模块 (41)（一）模块功能： (41)（二）模块组态： (41)（三）模块变量 (42)4 用户指南（四）模块使用 (43)第七节阀门模块 (43)（一）模块功能 (43)（二）模块组态 (43)（三）模块变量 (44)（四）模块使用 (44)第五章画面组态 (45)第一节画面模块 (45)（一）建立 (45)（二）设置模块 (46)（三）选择模块 (46)（四）移动模块 (46)第二节文字模块 (46)（一）模块功能 (46)（二）模块组态 (46)第三节棒形图、圆角矩形和椭圆模块 (48)（一）模块功能 (48)（二）模块组态 (48)第四节线段模块 (49)（一）模块功能 (49)（二）模块组态 (49)第五节图形模块 (49)（一）模块功能 (49)（二）模块组态 (50)第六节动画模块 (51)（一）模块功能 (51)（二）模块组态 (51)第七节流动模块 (51)（一）模块功能 (52)（二）模块组态 (52)第八节饼图模块 (52)（一）模块功能 (52)（二）模块组态 (52)第九节按钮模块 (53)（一）模块功能 (53)（二）模块组态 (53)第十节表盘模块 (54)（一）模块功能 (54)（二）模块组态 (55)第十一节设备模块 (55)（一）模块功能 (55)（二）模块组态 (55)第十二节趋势图模块 (56)第二章报表 (57)目录5第一节报表组态 (57)（一）报表工具栏： (57)（二）报表格式栏： (58)（三）设置字体栏： (58)（四）报表组态栏： (58)（五）关于表头、表体、表尾： (60)（六）如何选择表格中的格子进行字体设置： (60)第二节报表预览 (60)（一）比例： (60)（二）选择报表： (60)（三）上一页： (61)（四）下一页： (61)（五）打印： (61)（六）关闭： (61)第三章数据记录窗口 (63)第一节数据记录组态 (63)（一）窗口组态 (63)（二）连接记录笔组态 (63)（三）记录笔组态 (63)（四）记录笔变量 (64)第二节数据记录窗口图显示： (64)（一）实时曲线与历史曲线 (64)（二）显示历史数据 (64)（三）计算平均值 (65)第三节历史数据打印 (65)第四章网络 (67)第一节准备 (67)（一）网络结构 (67)（二）TCP/IP协议 (67)（三）主机 (67)（四）从机 (68)（五）使用网络数据 (68)7`第一章概述鲁班工控组态软件是运行于中文Windows 9x/NT 环境下，面向仪表用户的应用组态运行平台。
鲁班2008软件的全套〈六合一〉最新版安装及破解目前官方的最新下载为五种分别如下一、鲁班算量（土建版）V2008（TJ17.0.0）贺岁版及V2008（TJ17.0.2）补丁2二、鲁班算量（钢构版）V2008（GG1.0.0）贺岁版三、鲁班算量（总体版）V2008（ZT1.0.0）贺岁版四、鲁班算量（安装版）V2008（AZ8.0.0）贺岁版五、鲁班钢筋（预算版）V2008（YS15.1.0）贺岁版及V2008（YS15.1.1）补丁1六、鲁班钢筋（下料版）V2008（XL5.1.0）下面来谈谈我的安装方法及心得一、安装官方网站上下载的鲁班算量（土建版）V2008（TJ17.0.0）贺岁版及V2008（TJ17.0.2）补丁2，然后借用〈〈广联达·鲁班集成PJ09贺岁安装光盘〉〉fxn88(肥周)中的破解补丁，或者用我的附件里的破解补丁，然后将补丁复制，查找鲁班算量（土建版）安装目录下的sysdata文件夹，再找到sys16文件夹将补丁粘贴替换掉原文件。
二、安装官方网站上下载的鲁班算量（钢构版）V2008（GG1.0.0）贺岁版，再以同样的方式将破解补丁粘贴替换掉原文件。
三、安装官方网站上下载的鲁班算量（总体版）V2008（ZT1.0.0）贺岁版，再将补丁放在“任何地方”都可以，双击即可自动破解并且启动您的鲁班算量（总体版）软件，补丁双击一次即可；以后就用桌面上的快捷方式；四、安装官方网站上下载的鲁班算量（安装版）V2008（AZ8.0.0）贺岁版再以同样的方式查找文件夹将破解补丁粘贴替换掉原文件。
或用〈〈广联达·鲁班集成PJ09贺岁安装光盘〉〉fxn88(肥周) 中的破解补丁直接安装。
五、安装官方网站上下载的鲁班（预算版）V2008（YS15.1.0）贺岁版及V2008（YS15.1.1）补丁1，然后借用〈〈广联达·鲁班集成PJ09贺岁安装光盘〉〉fxn88(肥周) 中的破解补丁，也就是三雷大侠的鲁班钢筋（预算版）V2008（YS15.1.1）破解补丁，不过需要注意的是，原光盘的注册号可能注册不起，解决办法1。
第7章布置-给排水专业这一章节主要介绍给排水专业中各构件的布置，在左边的中文菜单栏里可以找到详细的构件名称及其布置方式，而且每类构件支持多种布置方式。
本章节主要针对中文菜单栏中的命令作介绍。
7.1管道7.1.1任意布管道点击布置水平管按钮（水平管的详细定义参见属性定义），软件属性工具栏自动跳转到管道构件中，如图7-1-1-1。
构件种类——管道、阀门法兰、附件、卫生器具、设备、零星构件细化构件——例如管道划分为给水管、热给水管、热回水管、污水管、废水管、雨水管、中水管、消防管、喷淋管、软管、其他管构件列表——每一种不同属性的细化构件的列表复制——复制某一个构件，其属性与拷贝构件完全相同，可修改增加——增加一个构件，属性为软件默认，没有定额或清单属性参数——不同种类的构件，出现不同的属性，可以直接修改系统名称——修改构件的所属系统图7-1-1-1注：1．在属性工具栏中选择要布置的水平管的类型，此时要注意水平管的种类要选择正确，不然计算结果可能有误！2．平面上，同一位置只能布置上一根水平管，若在已有水平管的位置上再布置一根水平管，新布置的水平管将会替代原有的水平管。
如果在已有的水平管的中间部分布置其他名称的水平管，中间这部分的水平管被新布置的管道替代，并且管道自动断开为三段，分别命名，如图7-1-1-2。
图7-1-1-2从而得出结论：软件里同一位置布置水平管是覆盖性的，图上所显示的构件都是最后一次布置上去的构件。
1．命令行提示：“第一点［R-选参考点］”，同时弹出一个浮动式对话框，如下图7-1-1-3。
图7-1-1-3楼层相对标高：是相对于本层楼地面的高度，这样就明确了我们布置的水平管的高度位置，可以直接输入参数对它进行调整，也可以点击后面的标高提取按钮自动提取。
标高提取：可以通过直接点取平面图形来读取该图形的标高参数。
注意：该按钮只能提取平面图形上的标高参数，如水平管、喷淋头等，立面图形如立管及其立管上的构件的标高参数不能读取。
标高锁定：当“标高锁定”打勾时，“楼层相对标高”显亮，可以直接输入水平管标高；当“标高锁定”未打勾时，软件默认管道标高为楼地面标高。
举例：如图7-1-1-4，当图形中已经布置了两根水平管，标高从左到右分别是200、1200。
图7-1-1-4点击任意布管道按钮，点击标高提取按钮点选其中一根管道，标高提取完成，如图7-1-1-5。
图7-1-1-5按照命令行提示指定第一点，再点击点选第二根管道，标高被提取，如图7-1-1-6。
图7-1-1-6同样根据命令行提示指定第二点。
因为这两个点的标高不一致，软件弹出图7-1-1-7对话框，即短立管的形成方式的选择。
图7-1-1-7选择即起点位置处生成短立管，如图7-1-1-8；选择即终点位置处生成短立管，如图7-1-1-9；选择即生成斜管，如图7-1-1-10显示。
图7-1-1-8图7-1-1-9图7-1-1-101．方式选择：软件目前的布置方式支持三种，详见图7-1-1-3方式选择。
1）任意布置：按照命令行提示“第一点［R-选参考点］：”逐个点取操作。
2）墙角布置：按照管道离墙角的位置来布置。
软件命令行提示：“点取墙角处一点（第一点）：”--------选择好墙角点；“指定靠墙1距离1：＜1000＞100”-------这时墙1显示为虚线，输入管道离墙1距离；“指定靠墙1距离2：＜1000＞100”-------这时墙2显示为虚线，输入管道离墙2距离；“点取墙角处一点（下一点）［U-退回］--------同样的操作选择墙角。
＜回车结束＞”注：管道离墙距离支持输入正负值，正值表示偏向墙角的阴角；负值表示偏向墙角的阳角。
3）沿线布置：用于沿已绘制或未绘制的线条布置管道。
命令行提示：3）沿线布置：用于沿已绘制或未绘制的线条布置管道。
命令行提示：“请选择直线、弧线［D-自行绘制］：”：-------点取墙边线或其他任意线上的一点；“是否为该对象?［是（Y）/否（N）］＜Y＞n”：“是否为该对象?［是（Y）/否（N）］＜Y＞”：-------即选择布置管道的线，按照软件默认选择的线确定是否为该线；选择好对象后，软件自动指定方向；命令行提示如下：“指定偏移距离＜0＞”：-------输入偏移距离参数，软件所指示的方向为正值，反之为负值；“请点取线上一点（下一点）［U-退回］＜回车结束＞：”：-------重复前面的操作直到管道布置完毕。
2．系统名称系统编号的名称在属性工具栏的属性参数下方，即，系统编号的名称的选择项在此处只显示当前专业即给排水下的系统编号。
如果在绘制管道过程中没有该系统名称需要创建系统编号时，点击菜单栏下面工具条的快捷图标进入系统设置界面进行编辑，也可以双击属性栏下面的系统编号进入。
系统设置界面详见“系统编号管理界面”。
系统名称的调整在执行布置构件命令时设置才有效，类似标高的设置。
当构件布置完成之后需要来调整它的系统编号，需要执行“构件系统编号修改”来完成，详见“第9章构件编辑”中的相关介绍。
3．对于不同标高的水平管的布置有两种方法：（1）布置完一个标高上的水平管后，调整“楼层相对标高”参数，点击鼠标左键确认，再布置其他高度的水平管。
在这种连续布管过程中出现一点的两侧管道的标高不同时软件弹出如下图7-1-1-11对话框。
图7-1-1-11“起点自动生成立管”：在标高需要调整的水平管的起点自动生成连接这两根不同标高的水平管的立管，该水平管的标高以后一次输入的标高为准。
如图7-1-1-12。
图7-1-1-12“终点自动生成立管”：在标高调整后的水平管的终点自动生成立管。
该水平管还是按原标高生成，调整的标高只对立管有效。
如图7-1-1-13。
图7-1-1-13“生成斜管”：调整标高后生成的管道的起点是原标高，终点为调整后标高，即生成斜管，如图7-1-14。
图7-1-1-14（2）先把一段水平线上或相邻水平线上的水平管都布置完成，然后用布置扣管命令调整扣管两边不同高度的水平管的标高。
布置方式详见“生成扣管”。
提示：（1）双击构件列表里的构件名称或空白处，可以直接进入到“构件属性定义”。
该操作所有构件都通用。
（2）线性构件比如：水平管、短立管等图形上有三个夹点，中间这个夹点是它的移动夹点，直接拖动该夹点即可移动该构件的位置。
拖动两端的任意夹点可以调整它的长度。
7.1.2选择布给水管该命令主要用于洁具设备连接自动生成水平管和垂直短立管。
点击选择布给水管按钮，软件弹出如图7-1-2-1对话框。
图7-1-2-1楼层相对标高：是相对于本层楼地面的高度，可以直接输入参数对它进行调整，也可以点击后面的标高提取按钮自动提取。
标高提取：可以通过直接点取平面图形来读取该图形的标高参数。
注意：该按钮只能提取平面图形上的标高参数，如水平管，立面图形如立管的标高参数不能读取。
生成竖向管道：给水管连接已布置的洁具，自动生成垂直管道的规格，下拉对话框内可选择。
注：完成“选择第一个对象”后，根据命令行提示，可以输入“D”指定下一点或者选择下一个对象，软件即时生成垂直管道和水平管道。
7.1.3选择布排水管该命令主要用于连接洁具和按预留生成两种方式生成连接洁具设备的短立管。
点击选择布排水管按钮，软件弹出如图7-1-3-1对话框。
图7-1-3-1楼层相对标高：是相对于本层楼地面的高度，可以直接输入参数对它进行调整，也可以点击后面的标高提取按钮自动提取。
标高提取：可以通过直接点取平面图形来读取该图形的标高参数。
注意：该按钮只能提取平面图形上的标高参数，如水平管，立面图形如立管的标高参数不能读取。
生成竖向管道：排水管连接已布置的洁具，自动生成垂直管道的规格，下拉对话框内可选择。
连接洁具：自动生成的短立管长度为水平管到洁具插入点的垂直距离按预留生成：预留长度指管道出楼地面的垂直高度。
点击设置，软件弹出如图7-1-3-2对话框：图7-1-3-2可以手动更改排水管预留长度，选择高级按钮，软件弹出如图7-1-3-3对话框：图7-1-3-3在高级构件设置中，洁具数据通过点击按钮、自主增加或删除。
（要求属性定义中有此构件）当高级构件设置中增加洁具相应排水管预留长度时，按定义的进行预留生成；如没有定义则读取小类设置的预留长度。
“确定”返回选择布管道界面，“取消”如果设置改变则提示如下图；设置未改变则直接返回选择布管道界面。
图7-1-3-4注：当水平管低于楼地面标高布置，自动生成短立管的长度为：预留长度＋水平管道至当前层楼地面的垂直高度。
当水平管高于楼地面标高布置（包括0标高），短立管的长度为：预留长度。
7.1.4垂直立管点击布置立管按钮（立管的详细定义参见属性定义），软件属性工具栏自动跳转到管道构件中，如图7-1-4-1。
1．命令行提示：“第一点［R-选参考点］”，同时弹出一个浮动式对话框，如下图7-1-4-1；在软件提示框输入标高信息，点击布置即可。
图7-1-4-12．软件默认是“工程相对标高”，工程相对标高也就是构件相对于该工程±0.000为起点的标高；“楼层相对标高”就是构件相对于当前楼层为起点的标高。
我们可以直接在“起点标高”、“终点标高”中输入该立管的上下端标高位置。
选择“工程相对标高”布置时，起点和终点标高默认为0和层高（如0至3000），下次默认值提取上一次修改的标高。
对于部分在该楼层里的立管，软件显示当前层高度范围内的立管。
如：在一层布置的立管起、终点标高分别为-500mm，9000mm，一、二、三层层高分别3500mm、2800mm、3000mm，则软件在一层显示的立管高度为3500mm，二层显示的立管高度为2800，三层显示的立管高度为2700；0层显示立管高度为500mm，若设置了-1层，则软件在-1层显示该立管高度为500mm，0层不显示。
注：选择“工程相对标高”布置时，软件支持布置输入的起点和终点标高不在该楼层范围之内的立管，但图形显示只有一个点和构件名称，且当切换过楼层后构件名称自动消除，该构件只在所属楼层显示。
如：一层标高是（0，3000mm），所布置的立管高度为（3400mm，9600mm），若在一层布置完成该立管后，显示如图7-1-4-2，只有构件名称和一个点；切换到2层；然后再重新切换到1层，则1层的该立管构件名称消除，即：立管构件显示在标高所在层，且分层显示。
工程相对标高输入方式支持“楼地面标高+楼层相对标高”输入。
例如立管给水用PP-R-De16起点标高为300mm，终点标高为3300mm（一层层高为3000mm），布置工程相对标高设置如图7-1-4-23。
图7-1-4-2图7-1-4-3选择“楼层相对标高”布置时，起点和终点标高默认为0和层高（如0至3000），下次默认值提取上一次修改的标高。
