采 暖收稿日期作者简介杨 新(—),女,助理工程师。
供热管网水力失调与节能改造杨 新(中铁第四勘察设计院集团有限公司城建院暖通所,武汉 430063)摘 要:热水热网的水力失调可分为静态水力失调、动态水力失调,这种在实际工况下无法完全避免的不良现象不仅导致供热品质恶劣,而且造成大量热能源浪费。
用附加阻力技术消除用户剩余资用压头和用附加压头提高用户不足资用压头的方法都可以有效改善这种的现象。
结合某二次管网的工程实例,分析热力管网的水力失调原因,通过大量实测数据进行能耗计算,推导出因水力失调造成的能源浪费量占热力管网输送热能的比值,最后讨论采用自力式压差调节阀来改善水力失调的方案。
关键词:供热管网;水力失调;能耗;平衡阀中图分类号:T U99513 文献标识码:B 文章编号:10042954(2008)S10001031 概述按《城市集中供热管网改造“十一五”规划编制提纲》的要求,城市集中供热管网改造规划目标之一:管网水力失调度改造后能明显改进,应控制在10%以内。
目前供热管网上的能源浪费严重。
新疆医科大学福利小区换热站二次管网因水力失调引起的热能浪费占管网输送热能的31113%。
分析不同热力管网的水力失调原因,确定水力失调引起的能源浪费程度,提出改善水力失调的方法,如实地解决好供热管网的水力失调问题,对于能源紧缺的我国、对于入不敷出的热力公司、对于专业的技术人员已经迫在眉睫。
2 水力失调的原因和改善方法所谓水力平衡系统是指系统实际运行时,所有用户都能获得设计流量;而水力不平衡就是指实际流量与设计流量有差距,这种差距的大小和比例决定了水力失调的程度。
211 水力失调的原因(1)静态水力失调由于设计、施工、设备和材料等方面存在的问题,使系统管道的阻力特性与设计要求的管道阻力特性不一致;开始运行时,没有很好的进行初调整,从而导致系统用户的实际流量与设计流量不一致,引起水力失调。
这种失调的直接后果就是“近热远冷”的现象较为严重,供热品质恶劣。
供热系统平衡调节与节能降耗方式摘要：随着分散供暖小锅炉房的取消，集中供热形式已被广泛推广。
为了进一步做到节能降耗，最大限度的提高热源利用率，提高用户的满意率，我们急需解决在供热管理、热力站设备选用不当及热网存在不平衡方面造成的能源消耗过高等问题。
关键词：管理；调节；降低能耗供热的目的：是为了获得舒适的室内温度，同时满足节能、降耗、减排的要求。
所以区分不同供热对象的热量平衡是实现供热目的的保证。
热量平衡的前提是热力平衡，热力平衡的前提又是水力平衡。
一、全网平衡控制理论近年随着城市化建设的进程逐渐加快，再加之环保力度逐渐加大，我国集中供暖事业得到了快速的发展。
在互联网、无线网以及智慧热网等先进理念的广泛应用，在很大程度上提升了集中供热系统的自动化，同时提升了集中供热系统的安全性与经济性，实现了节能高效的运转。
但随着集中供热规模不断增大，也增大了集中供热的控制与调节能力。
相关的管理人员也提出了热网均匀性调节，各个热力站一级测供水调节阀门可以监控各个供热站间的供热效果，也就是各个热力站所提供的建筑室内温度可以进行自动调节。
由于无法做到大范围的测量室内温度，所以可以找到相关的室内温度测量参数对温度进行控制。
从稳定状态下热平衡方程式可以得出供给到不同房间的散热量以及房间性室外传到的热量二、传统平衡调节的存在的主要问题1.传统供热调节方法不能实现按需供热随着室外温度的变化，要求网路的供回水温度也要相应变化，也就是说，锅炉要通过调节燃料和风量变负荷运行，来满足网路所要求的供回水温度，如果没有监控系统的参与支持，人工运行是很难实现这一点的。
充其量运行大中小几个负荷点，再省事的就是间歇运行，温度高了就关，温度低了就开。
锅炉的运行不看效率、不看负荷、单看温度，何谈按需供热，何谈供热节能。
多年来我们就是拿落后当经验，再拿着经验当技术去务实的。
2.大流量小温差的运行模式弊端多多采用大流量小温差的设计模式，供热管径增大。
不但是供热管径增大，同时管理阀门、水箱、分水箱、分水器、除污器等都要加大，投资费用和施工劳动强度都要加大。

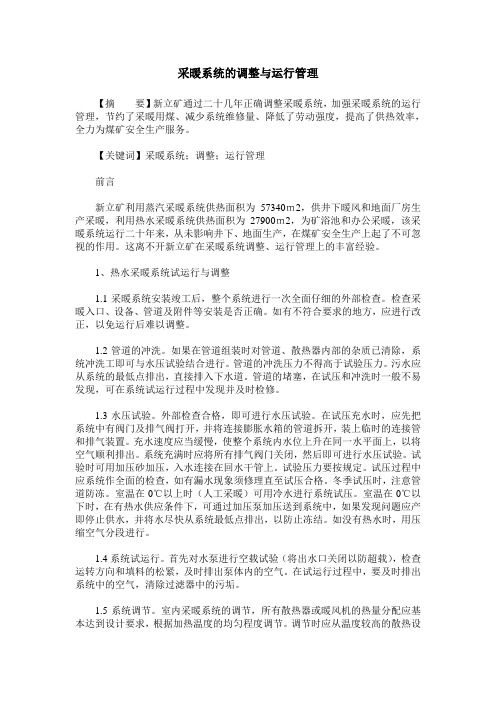

采暖系统的调整与运行管理【摘要】新立矿通过二十几年正确调整采暖系统，加强采暖系统的运行管理，节约了采暖用煤、减少系统维修量、降低了劳动强度，提高了供热效率，全力为煤矿安全生产服务。
【关键词】采暖系统；调整；运行管理前言新立矿利用蒸汽采暖系统供热面积为57340ｍ2，供井下暖风和地面厂房生产采暖，利用热水采暖系统供热面积为27900ｍ2，为矿浴池和办公采暖，该采暖系统运行二十年来，从未影响井下、地面生产，在煤矿安全生产上起了不可忽视的作用。
这离不开新立矿在采暖系统调整、运行管理上的丰富经验。
1、热水采暖系统试运行与调整1.1采暖系统安装竣工后，整个系统进行一次全面仔细的外部检查。
检查采暖入口、设备、管道及附件等安装是否正确。
如有不符合要求的地方，应进行改正，以免运行后难以调整。
1.2管道的冲洗。
如果在管道组装时对管道、散热器内部的杂质已清除，系统冲洗工即可与水压试验结合进行。
管道的冲洗压力不得高于试验压力。
污水应从系统的最低点排出，直接排入下水道。
管道的堵塞，在试压和冲洗时一般不易发现，可在系统试运行过程中发现并及时检修。
1.3水压试验。
外部检查合格，即可进行水压试验。
在试压充水时，应先把系统中有阀门及排气阀打开，并将连接膨胀水箱的管道拆开，装上临时的连接管和排气装置。
充水速度应当缓慢，使整个系统内水位上升在同一水平面上，以将空气顺利排出。
系统充满时应将所有排气阀门关闭，然后即可进行水压试验。
试验时可用加压砂加压，入水连接在回水干管上。
试验压力要按规定。
试压过程中应系统作全面的检查，如有漏水现象须修理直至试压合格。
冬季试压时，注意管道防冻。
室温在0℃以上时（人工采暖）可用冷水进行系统试压。
室温在0℃以下时，在有热水供应条件下，可通过加压泵加压送到系统中，如果发现问题应产即停止供水，并将水尽快从系统最低点排出，以防止冻结。
如没有热水时，用压缩空气分段进行。
1.4系统试运行。
首先对水泵进行空载试验（将出水口关闭以防超载），检查运转方向和填料的松紧，及时排出泵体内的空气。
热力站节能降耗措施与方法摘要：换热站的节能建设和节能管理是响应我国节能减排的号召，促进我国经济发展的重要环节，换热站的转型是企业、社会、政府、企业、居民等各方利益的集中体现。
要在热网用热管理中进一步降低能耗，既要在技术和设备上进行最优，又要推进多种经营机制，形成一套合理、行之有效的管理机制，落实到热网生产运营环节，促进节能降耗措施不断优化，实现热网平稳发展。
关键词：换热站；节能；优化；探讨推进能源节约型企业的发展，以适应采暖的需求，是实现能源节约型、环境友好型企业的重要手段，而节能减排则是供热单位必须重视的重要环节，具体表现在供热系统的运行和管理中。
在日常经营中，要使整个生产环节的节能降耗达到最优，并逐渐达到供热单位的节约能源。
文章就我国目前的换热站节能建设与节能运行管理等方面进行了探讨，提出了一种更加简单、更加安全、更加节约能源的换热站建设管理的措施和方法。
1新时代换热站节能建设在一次网和二次网间进行安全、经济的供热，换热站是其中的一个关键环节，它在确保供热和节能方面起到了很大的作用，因此，提高换热站的建设水平和运营管理是保证城市供暖的重要环节。
在确定换热站建设时，必须坚持“集中供暖”的原则，在建筑和设备的选用上必须遵循“安全、经济”的原则。
换热站在选址、设备安装、运行等方面都有较为规范的标准，因此可以假定换热站完全符合标准，在运行和管理中必须严格遵守系统的规定，实现节能减排。
该方法可以按照有关部门的要求，通过优化节能措施，提高换热站的节能效果。
1.1节能换热站建设管理原则以换热站为主体的二次供热网络建设进行规范化监管。
在计划实施前，要有书面的文档，以文件的形式，确定各个部分的建设标准。
加强对二级网建设的监督管理，积极借鉴有关工程经验，提前按有关法规实施二次网和换热站的建设，尽量减少工程中的能耗。
在市场运作的过程中，对一些不受政府管制和行业管制的公司，要加强政策和产业的指导，在建设的全过程中进行监督，完工后要进行严格的验收。
第43卷第17期•174• 2 0 1 7 年 6 月山西建筑SHANXI ARCHITECTUREVol. 43 No. 17Jun. 2017文章编号：1009-6825 (2017) 17-0174-03热力站节能降耗改造措施及效果分析张佳敏(太原市热力公司，山西太原030001)摘要:介绍了热力站节能降耗必要性，从换热器、循环泵、补水水箱三方面，对热力站主要设备节能降耗改造措施进行了效果分 析,提出了节能降耗的注意事项，达到了热力站优质经济运行的目的。
关键词:热力站，换热器,循环泵，补水水箱中图分类号:TU833〇引言随着我国经济实力和综合国力的不断提升，供热事业得到了大规模的推进发展，但快速发展的同时也伴随着一系列问题，譬 如能源短缺和环境污染问题，对热力站采取有效的节能降耗措施 是集中供热得以可持续发展的需要，必须足够重视。
目前太原市集中供热覆盖达1.7亿m2。
为了优化集中供热 质量，太原市积极开展了联网扩容改造工程、既有建筑节能改造 工程等，在我市集中供热和城市基础设施建设中充分发挥了主力 军作用。
要节能降耗首先要分析热力站能耗过大的原因，尽可能 用最经济的循环流量将适量的热量分配到各个热用户。
1热力站节能降耗必要性热力站是城市集中供热系统中热网与用户的连接站，是城市 供热的枢纽环节。
它的作用是根据热网工况和用户的不同条件，SO-S9-O-S9-O-S SO-S9-O-S SO-S9-O-S9-O-S SO-S9-O-S9-O-S SO-S9-O-S SO-S9-O-S9-O-S所以在建筑办公楼的过程中，首先考虑绿色，这样可以让植物帮 助城市减少污染，使其既节约了空间还实现了节能环保的目标。
其实在办公楼种植花草树木不仅能够阻碍污染，同时还能够净化 空气，最大化的帮助城市建设，让绿色的建设帮助城市减少空气 污染。
树木的存在一方面为办公楼抵抗了噪声，另一方面还起到了净化空气的作用，从而让办公的效率得到提高。
住房和城乡建设部关于推进北方采暖地区既有居住建筑供热计量及节能改造工作的实施意见文章属性•【制定机关】住房和城乡建设部•【公布日期】2008.05.21•【文号】建科[2008]95号•【施行日期】2008.05.21•【效力等级】部门规范性文件•【时效性】现行有效•【主题分类】计量正文住房和城乡建设部关于推进北方采暖地区既有居住建筑供热计量及节能改造工作的实施意见（建科[2008]95号）北京市建委、市政管委、财政局，天津市建委、财政局，河北省、山西省、内蒙古自治区、辽宁省、吉林省、黑龙江省、山东省、河南省、陕西省、甘肃省、青海省、宁夏自治区、新疆自治区建设厅、财政厅、新疆生产建设兵团建设局、财务局：《国务院关于印发节能减排综合性工作方案的通知》（国发[2007]15号）明确提出了“十一五”期间推动北方采暖区既有居住建筑供热计量及节能改造1.5亿平方米的工作任务。
财政部印发了《北方采暖区既有居住建筑供热计量及节能改造奖励资金管理暂行办法》（财建[2007]957号），并预拨了部分奖励资金。
为进一步推进北方采暖区既有居住建筑供热计量及节能改造工作，发挥财政资金使用效益，现提出以下实施意见。
一、充分认识北方采暖地区既有居住建筑供热计量及节能改造工作的重要意义（一）北方采暖地区既有居住建筑供热计量及节能改造是落实“十一五”节能减排任务的重要内容。
北方地区既有居住建筑采暖能耗占当地全社会能耗的25%左右，是建筑节能工作的重点。
开展北方采暖地区既有居住建筑供热计量及节能改造，推进按用热量计量收费，可以有效降低采暖能耗，提高能源使用效率，改善室内热环境质量，促进居民行为节能，实现建筑节能目标，并可以大量减少由于燃煤取暖产生的CO2和污染物排放，对于实现“十一五”节能减排目标具有重要的作用。
（二）北方采暖地区既有居住建筑供热计量及节能改造是构建社会主义和谐社会的重要举措。
北方采暖地区既有居住建筑除了冬季采暖普遍能耗高外，还存在室内热舒适度较差、居民热费支出相对较高等问题。
建材发展导向2018年第05期14我国北方城镇常见的集中供热系统是由热源、热网和热用户组成，而热网又是由一次（级）网系统、换热站和二次（级）网系统组。
二级网作为连接换热站和热用户的热交换枢纽，主要作用就是分配和输送热量。
在我国，早期二级网是采用管沟敷设，由于运行年数已久管道粗糙度变大，管网阻力也随之增大，管网容易出现水力失调，既影响供热质量，又增加供热运行能耗，并且很多管网利用矿渣棉作为保温层，保温保湿效果很差，冬季热损失量一般会达到总供热量的20%~30%。
所以二级网供热节能改造，迫在眉睫。
1 二级管网简介该校园内二级管网和换热站为同时建设的，管网敷设方式为钢管直埋敷设方式，且均为枝状布置方式。
该学校的二级管网已运行十年之久了，管网上各种阀门锈蚀严重，甚至出现漏水现象，且保温层也出现脱落现象。
2 管网水力平衡调节2.1 水力平衡调节的必要性节能标准的要求是室外管网的输送效率达到90%，但是在我国，达标状况很差，这是因为我国的供热管网输送效率很低，仅仅为66%~68%。
放眼全国，城镇二级管网的热损失都非常大。
国内热网热损失主要有三个方面：管网水力失调损失、管网失水损失、管道散热损失。
所占比例最大的就是管网水力失调损失，这一问题在国内供热管网存在非常普遍。
所以，要想提高管网的热输送效率，水力平衡工作无疑是最重要的。
2.2 管网水力平衡调节措施2.2.1 模拟调节法模拟调节法是在流体网络理论和图论的基础上，根据环能量方程和节点方程，对供热管网的水力工况进行模拟计算分析，准确地计算出整个管网管段与管段之间的影响因素，模拟出各支路的流量和各节点的压力，以此来分析判断管网水力失调的原因，并指导管网调节。
人类对热的需求量不断增加，所以供热的规模也在不停增加，有的供热管网甚至负责上千的热用户，同时也会增加管网的负担，从而环能量方程和节点方程数量非常多。
所以，要想尽快得到管网的模拟结果就必须借助于计算机程序。
2.2.2 回水温度调节法当整个供热系统稳定运行时，假设供热管网沿途的散热损失忽略不计，则采暖用户所得热量多少即供热管网供给用户的热量。
关于供热系统节能与改造浅析摘要：随着经济发展，能源紧缺问题日益突显，我国人均能耗不足世界人均耗能的1/2，但耗能总量位居世界第二，为了保障经济持续稳定发展，我们在不断开发新的能源的同时，最需要做好的是节能。
供热系统能效低，有管网系统、设备以及自控技术等方面的问题，有管网系统的热力损耗，水力工况失调造成的能源浪费，以及设备效率低造成的能源浪费，为此针对其进行节能改造就显得十分必要。
关键词：供热系统；节能分析；节能改造1管网系统存在的问题分析及改造措施《采暖居住建筑节能检验标准》JGJB2-2001规定供热管网的输送效率不小于90%，现状是输送效率仅能达到标准要求效率的80%左右。
管网系统输热损失有保温损失、失水损失，以及水力工况失调造成的损失，有的是在系统设计阶段造成的，有的是在建设阶段造成，有的是在运行阶段产生的。
1.1管网保温问题现在的热力管网多采用直埋敷设，管道多采用高密度聚乙烯外护管硬质聚氨酯泡沫塑料预制直埋保温管，按照GB/T29047-2012要求，保温层材料必须保证成品管的保温层任何位置的密度≥60k g/m3，而在实际应用中，密度能达到55kg/m3就算相当不错的，绝大多数都在50kg/m3甚至以下。
保温加工的质量直接影响着保温效果，密度不达标、保温层厚度不均匀、有气泡等质量问题造成热损增加；聚乙烯外护套用料不合格，出现裂纹等不仅影响保温效果，还影响了管道的使用寿命，造成二次投资，增加企业的运营和建设成本。
因此，在建设时要把好质量关，对破损的老旧保温管道进行修复或拆除改造。
1.2管网失水问题热力公司的运行现状，平均每100万m2，每年的失水量为1万吨，水费按7元/吨计算，浪费的水费为7万元；1万吨水从10℃加热到55℃，需要1885.5GJ，热费损失约7.542万元，不计补水耗电和软化除氧费用，不计人工成本等费用的情况下，每100万m2供热面积，损失的水费和热费合计约14.542万元。
