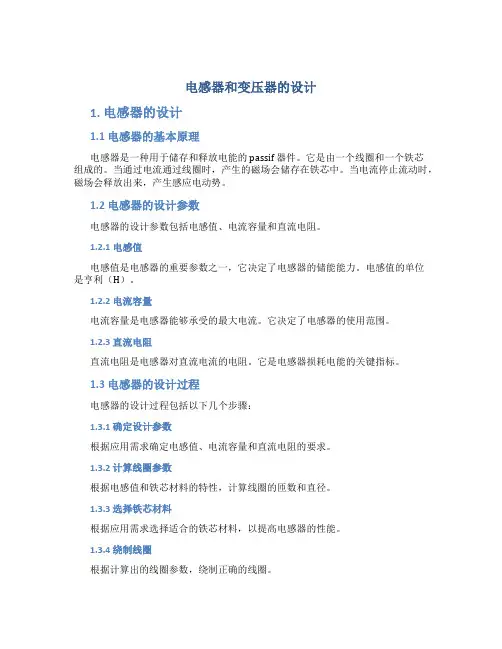

电感器和变压器的设计1. 电感器的设计1.1 电感器的基本原理电感器是一种用于储存和释放电能的 passif 器件。
它是由一个线圈和一个铁芯组成的。
当通过电流通过线圈时，产生的磁场会储存在铁芯中。
当电流停止流动时，磁场会释放出来，产生感应电动势。
1.2 电感器的设计参数电感器的设计参数包括电感值、电流容量和直流电阻。
1.2.1 电感值电感值是电感器的重要参数之一，它决定了电感器的储能能力。
电感值的单位是亨利（H）。
1.2.2 电流容量电流容量是电感器能够承受的最大电流。
它决定了电感器的使用范围。
1.2.3 直流电阻直流电阻是电感器对直流电流的电阻。
它是电感器损耗电能的关键指标。
1.3 电感器的设计过程电感器的设计过程包括以下几个步骤：1.3.1 确定设计参数根据应用需求确定电感值、电流容量和直流电阻的要求。
1.3.2 计算线圈参数根据电感值和铁芯材料的特性，计算线圈的匝数和直径。
1.3.3 选择铁芯材料根据应用需求选择适合的铁芯材料，以提高电感器的性能。
1.3.4 绕制线圈根据计算出的线圈参数，绕制正确的线圈。
完成线圈的制作后，进行调试和测试，确保电感器的性能符合设计要求。
2. 变压器的设计2.1 变压器的基本原理变压器是一种用于改变交流电压的器件。
它由一个主线圈和一个次线圈组成，通过电磁感应转换电压和电流。
2.2 变压器的设计参数变压器的设计参数包括输入电压、输出电压、功率容量和变比。
2.2.1 输入电压和输出电压输入电压和输出电压是确定变压器功能的重要参数。
输入电压是指变压器的额定输入电压，输出电压是指变压器的额定输出电压。
2.2.2 功率容量功率容量是变压器能够传送的最大功率。
它决定了变压器的使用范围。
2.2.3 变比变比是输入电压和输出电压的比值。
它决定了变压器的放大或降低倍数。
2.3 变压器的设计过程变压器的设计过程包括以下几个步骤：2.3.1 确定设计参数根据应用需求确定输入电压、输出电压和功率容量的要求。
变压器电感基础知识介绍页PPT文档一、电感的基本概念和定义电感是指导体中产生电磁感应的现象，同时也是一种可以储存电能的元件。
当变化的电流通过导体时，它会产生一个与电流变化有关的电磁场，这种电磁场会产生电位能，而这种电位能在电流发生变化时会释放出来。
二、变压器的基本原理变压器是利用电磁感应原理来实现电压或电流的升降的电气设备。
它由两个或多个线圈绕在同一个铁芯上构成。
当输入线圈中有交变电流流过时，通过铁芯产生的磁场会在输出线圈中产生感应电动势，从而使得输出电流和输入电流之间实现了电磁转换。
三、电感的具体特性1.阻碍交流电流通过：电感对交流电具有阻抗，即电感的阻碍作用使得电流不能通过，只能在电感中产生磁场。
2.对直流电具有短暂性阻抗：当电感通直流电时，初始时刻电感对电流具有短暂性阻抗，即会阻碍电流通过，但随着时间的推移，电感的短暂阻抗逐渐减小。
3.储存和释放电能：当交变电流通过电感时，电感会储存电能，当电流中断时，电感会释放储存的电能。
这个特性使得电感作为储能元件被广泛应用于电路中。
四、电压和电流的关系1. 基本关系：根据法拉第电磁感应定律，产生的感应电动势与电流的变化率成正比。
即感应电动势E= -N*dI/dt，其中E为感应电动势，N 为线圈匝数，dI/dt为电流变化率。
2.电势能的转换：电感上的电势能可以转换为输入电流的动能，也可以转换为输出电流的动能。
3.基于电压变比的关系：在理想的变压器中，输出电压和输入电压之间的比例关系取决于线圈的匝数比。
即输出电压与输入电压之比等于输出线圈的匝数与输入线圈的匝数之比。
五、变压器的应用领域1.电力系统中：变压器在电力系统中是非常重要的设备，用于实现电压升降。
2.电子设备中：变压器在电子设备中被用于隔离、滤波和振荡电路等方面。
3.确定电路参数：通过变压器的反变换，可以测量出未知值的电阻、电感或电容等参数。
4.充电和放电：变压器可以用于充电和放电电路中的储能。
六、小结电感是一种能够储存和释放电能的元件，它具有阻碍交流电流通过、对直流电具有短暂性阻抗和对电压和电流的转换等特性。
