小区epon接入技术应用研究

  • 格式：pdf
  • 大小：1.41 MB
  • 文档页数：1

2019年4期花炮科技与市场设计与应用

211Design and Application小区EPON接入技术应用研究*孙健舒，童 莲（江苏海事职业技术学院，江苏 南京 211170）【摘 要】文章主要介绍了EPON（Ethernet Passive Optical Network，以太无源光网络）在社会的发展现状、背景以及在当下研究的实用价值，论述了EPON的原理组成结构以及在现实生活中的应用，并着重阐述了其运行和维护方法，及如何消除和解决一些基本故障，以减轻用户的后顾之忧。【关键词】EPON接入技术；小区；应用中图分类号：TN915.63󰀃󰀃󰀃󰀃文献标志码：A󰀃󰀃󰀃文章编号：2096-5699（2019）04-0211-01

基金项目：江苏省高等学校自然科学研究面上项目（19KJB520028）作者简介：孙健舒（1981—），男，江苏南京人，硕士，研究方向：计算机通讯技术，网络。1 背景EPON技术作为一种新兴的接入网技术，其有出色的自身优势，业界的专业人士大都认为以太无源光网络将会是主流的宽带接入技术。因为EPON能够和计算机网络完美结合，因此很多人都认为无源光网络将会是实现“三网融合”和解决服务商交换机到用户终端连接问题的最好方式。由此，将会打破电信和广电运营商在视频传输领域长时间不良竞争的状态，信息服务也会由单一的业务形式向综合的多媒体业务转变。运营商不仅能够更大的减少建设维护成本，人们也将会享受到更加优质简洁，经济实惠的服务。全新的接入网方式将会极大程度改善现有的网络使用状态，使得人们更加高效迅捷的生活工作。2 光纤接入的实例光接入网在接入过程中，针对不同情况的用户，可以将其大致分为四种类型，分别为居民区用户，企业用户，商业街区用户，以及偏远地区用户。接下来将针对居民区用户做出详细的实例描述。针对居民区用户，可以通过一套光纤系统提供用户所需要的数据网络等宽带或多媒体服务以及基本的语音通话。以此或将实现网络，通话，多媒体之间的网络融合。其网络结构如图1所示。要实现光纤入户的光纤接入网络的铺设需要一些必要的条件：地下通线管道的管孔容量；用户接入位置预留的配线设备和安装空间；用来设置机房的空间；根据用户数量计算需要的光缆长度，针对住宅类型计算各种光纤的使用数量，并且提前设计好线路铺设计划。例如针对某居民小区，小区八栋楼，每栋楼高七层，每楼六个单元，每层三户，每栋楼一共有一百二十六户。通过输电线路将光缆架设到小区外，然后通过地下埋藏管道的方式将其接到小区的机房。通过地下埋藏管道的方式铺设光缆可以很图1󰀃小区FTTH网络结构图大程度上减少光缆的损伤也会适当延长光缆的使用寿命。采用1∶32的配置，理论上每栋楼需要四个PON接口，需要建设五个配线光交，然后通过光配线网络将OLT与每个用户的光网络单元连接起来。光分器部署在驻地网的光缆交接箱里面，集中分光维护起来方便，并且提高了光分端口的利用率。在每栋楼的各个单元中间弱电井内壁安装一个二十四芯光缆分纤箱，可满足每个单元用户需求。通过一根两芯的光纤将楼道光纤箱与每个用户家中安装的光网络单元（ONU）相连接。用户的各种家电例如电视电脑等可以通过网线或电缆连接ONU设备，来实现数据的传输。对于企业用户，可以把ONU（光网络单元）直接安置在企业的机房中，然后企业内部的各种访问服务可以通过企业的交换机来完成。考虑到分流器的多级设置，每个分流器将覆盖一定范围的企业用户，建议设置更多的光学切换盒。如果不可能设置更多的光交换盒，建议增加光缆芯的数量，以方便将来大量企业的访问。另外，如果需要EPON环路保护，则从会聚点引出的主干光纤需要以环形方式构建。商业街区的特点是沿街有大量商业建筑，以及许多公司。因此，需要将ONU安置在公司内部，ONU（光网络单元）再通过交换机或者路由器连接到公司的内部网络。建议在每个建筑物中设置光分路器，ODN应该是树形或链网络。在建设的早期阶段，建议将OLT放置在相邻的入口聚集室中。光缆可以沿着建筑物的分布构建。光学接线盒应安装在建筑物相对集中的区域，以放置光学分路器。偏远地区地广人稀，需要较长距离的光纤网络进行连接。受现有技术限制，同一个PON口下的ONU（光网络单元）不能超过20km。偏远地区的光网络用户端之间的距离不要太远，否则将很难实现。3 结论针对宽带接入网的瓶颈问题，以太无源光网络作为一种引人注目的、有前途的解决方案应运而生。尽管EPON节点需要成本效益的升级，但基于WDM的拓扑证明是一种警惕的升级方法，可以处理在上下游方向部署多个波长。因此，以太网无源光网络技术具有了传统以太网和PON技术二者的长处，例如高速共享的宽带，显著降低的成本，便于管理的方式以及强大的可扩展性和兼容性。参考文献：[1]盖鹏飞.利用EPON系统有效解决商业用户的接入需求[J].通信世界,2006(30):26.[2]陈雪.电信级多业务EPON系统-EasyPath的技术特色[J].通信世界,2003(32):40.

合集下载

EPON技术在小区接入网工程中的应用

EPON技术在小区接入网工程中的应用

Ｖａｌｕｅ　Ｅｎｇｉｎｅｅｒｉｎｇ　・ｌ５５・　

ＥＰＯＮ技术在小区接入网工程中的应用　

Ｔｈｅ　Ａｐｐｌｉｃａｔｉｏｎ　ｏｆ　ＥＰＯＮ　Ａｃｃｅｓｓ　Ｎｅｔｗｏｒｋ　ｉｎ　Ｒｅｓｉｄｅｎｔｉａｌ　Ｅｎｇｉｎｅｅｒｉｎｇ　

张小霞①Ｚｈａｎｇ　Ｘｉａｏｘｉａ；田裕丰②Ｔｉａｎ　Ｙｕｆｅｎｇ　

（①西安医学院图书馆，西安７１００２１　②中国通信建设第－－７－程局有限公司第三事业部，西安７１００６８）　

（＠ｘｉ　ａｎ　Ｍｅｄｉｃａｌ　Ｃｏｌｌｅｇｅ　Ｌｉｂｒａｒｙ，Ｘｉ＂ａｎ　７１００２１，Ｃｈｉｎａ；　（￣ｈｉｎａ　Ｃｏｍｍｕｎｉｃａｔｉｏｎｓ　Ｃｏｎｓｔｒｕｃｔｉｏｎ　Ｃｏ．，Ｌｔｄ．，Ｓｅｃｏｎｄ　Ｅｎｇｉｎｅｅｒｉｎｇ　Ｂｕｒｅａｕ，Ｔｈｉｒｄ　Ｄｉｖｉｓｉｏｎ，Ｘｉ＇ａｎ　７　１　００６８，Ｃｈｉｎａ　

摘要：本文详细介绍了ＥＰＯＮ系统的概念、结构原理和组网优势，并给出一个ＥＰＯＮ技术在小区接入网工程中的应用实例。　

Ａｂｓｔｒａｃｔ：Ｔｈｅ　ｐａｐｅｒ　ｉｎｔｒｏｄｕｃｅｓ　ｔｈｅ　ｃｏｎｃｅｐｔ　ｏｆ　ＥＰＯＮ　ｓｙｓｔｅｍｓ，ｓｔｒｕｃｔｕｒａｌ　ｐｒｉｎｃｉｐｌｅｓ　ａｎｄ　ｎｅｔｗｏｒｋ　ａｄｖａｎｔａｇｅｓ，ａｎｄ　ｔｈｅｎ　ｇｉｖｅｓ　ａｎ　ａｐｐｌｉｃａｔｉｏｎ　ｅｘａｍｐｌｅ　ｏｆ　ＥＰＯＮ　ａｃｃｅｓｓ　ｎｅｔｗｏｒｋ　ｉｎ　ｒｅｓｉｄｅｎｔｉａｌ　ｃｏｎｓｔｒｕｃｔｉｏｎ．　关键词：ＥＰＯＮ；结构原理；组网优势　

Ｋｅｙ　ｗｏｒｄｓ：ＥＰＯＮ；ｓｔｒｕｃｔｕｒｅ　ｐｒｉｎｃｉｐｌｅ；ｎｅｔｗｏｒｋ　ａｄｖａｎｔａｇｅ　中图分类号：ＴＮ９１　文献标识码：Ａ　

１　ＥＰＯＮ系统概念　

ＥＰＯＮ　ｆＥｔｈｅｒｎｅｔ　Ｐａｓｓｉｖｅ　Ｏｐｔｉｃａｌ　Ｎｅｔｗｏｒｋ以太网无源光网络１，无　源光网络（ＰＯＮ）的概念由来已久，它具有节省光纤资源、对网络协　

议透明的特点，在光接入网中扮演着越来越重要的角色。同时以太　网（Ｅｔｈｅｒｎｅｔ）技术经过二十年的发展，以其简便实用、价格低廉的特　

EPON技术应用策略研究

EPON技术应用策略研究

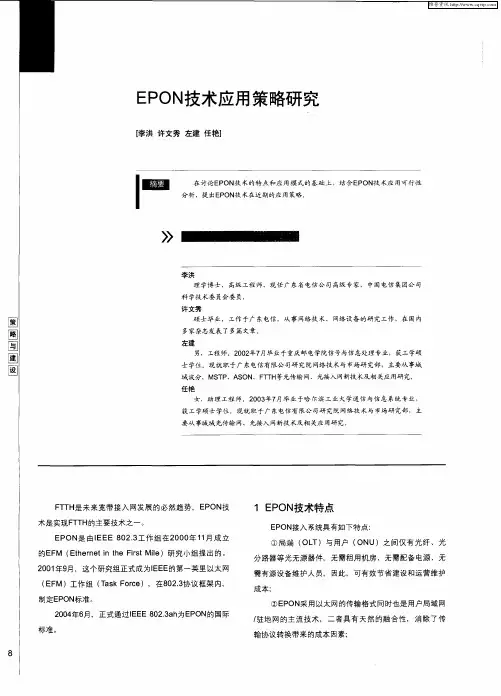

ＥＰＯＮ技术应用策略研究　
