动力触探试验检测方案
- 格式:doc
- 大小:199.04 KB
- 文档页数:7
动力触探试验方案目录1.检测内容2.检测方案3.检测结果4.结论1.检测内容本次检测的内容为软基处理段的地基均匀性、密实性及其承载力。
通过动力触探试验,对地基的质量进行评估,为后续的土建工作提供可靠的依据。
2.检测方案本次检测采用动力触探试验,通过对地基进行垂直冲击,测量反弹能量和击穿深度,评估地基的均匀性、密实性和承载力。
试验方案经过编制、审核和审批,保证了检测的准确性和可靠性。
3.检测结果经过试验,软基处理段的地基均匀性良好,密实性较高,承载力符合设计要求。
对于存在的局部松软问题,我们提出了相应的处理措施,以确保工程质量。
4.结论本次检测结果表明,软基处理段的地基质量良好,符合设计要求。
我们将继续加强施工管理,确保工程按照设计要求进行,保证施工质量。
一、动力触探试验范围动力触探试验是一种常用的地基勘察方法,适用于测定土层的物理性质、土层的压缩性和承载力等参数。
试验范围主要包括土壤、砂土、粉土、黏土等不同类型的土层。
二、编制依据本文编制依据国家有关标准和规范,结合实际工程情况,采用动力触探试验的常规方法和流程。
三、检测人员、仪器设备动力触探试验需要专业的技术人员和合适的仪器设备。
检测人员应具备相关的专业知识和技能,并经过培训和考核合格。
仪器设备应符合国家标准和规范要求,保证检测数据的准确性和可靠性。
四、检测环境动力触探试验需要在适宜的环境条件下进行。
检测现场应平整、干燥、无杂物,以确保试验数据的准确性和可靠性。
同时,应注意环境保护,避免对周围环境造成污染和破坏。
五、地基承载力要求地基承载力是动力触探试验的重要参数之一。
在进行试验前,需要明确工程的地基承载力要求,以便于根据试验数据进行合理的分析和判断。
六、检测工作流程动力触探试验的工作流程主要包括准备工作、试验操作、数据记录和处理等环节。
检测人员应按照规范要求,严格执行每个环节的操作流程,确保试验数据的准确性和可靠性。
七、检测中应注意的安全事项动力触探试验需要在现场进行,存在一定的安全风险。
轻型动力触探试验方案(一)试验目的1) 提供浅基础地基承载力;2) 检验基底是否存在下卧软层。
(二)试验依据1、《建筑地基基础设计规范》(GB50007-2002、DBJ15-31-2003);2、《建筑地基基础处理技术规范》JGJ79-2002;3、《岩土工程勘察规范》GB50021-2001;4、《建筑地基基础工程施工质量验收规范》GB50202-2002。
(三)试验基本原理和技术要求采用自由落锤以15~30 击/min 的锤击速率连续锤击贯入,每贯入1m,将探杆转动一圈半,轻型动力触探锤的落距为50cm。
轻型动力触探记录每贯入30cm的锤击数(N)。
10对轻型动力触探,当N >100或贯入15cm的锤击数超过50时,可终止试验。
10(四)试验数据分析与判定根据不同深度的动力触探锤击数,采用平均值法计算每个检测孔的动力触探锤击数代表值。
参照表1,根据轻型动力触探锤击数标准值,推定地基(土)承载力特征值。
表1 N 10 轻型动力触探试验推定地基承载力特征值 f ak (kPa)N 5 10 15 20 25 30 35 40 45 5010一般黏性土地基50 70 100 140 180 220 260 300 340 380 黏性素填土地基60 80 95 110 120 130 140 150 160 170 粉土、粉细砂土地基55 70 80 90 100 110 125 140 150 160(五)试验要点(1)首先根据场地情况进行选点开挖,挖至勘察设计确定的持力层,然后对该持力层进行连续触探。
(2)将探头和探杆安装好,保持探杆垂直,然后连续向下贯击,穿心锤落距为50.0±2.0cm,使其自由下落。
在基底轻型触探试验表内记录打入土层中30cm 所需锤击数(N10),在地层较硬、锤击数较多时,采用分段记录,以每贯入10cm记录一次相应的锤击数,整理资料时按30cm所需的击数作为指标计算。
轻型动力触探试验方案(一)试验目的1)提供浅基础地基承载力;2)检验基底是否存在下卧软层。
(二)试验依据1、《建筑地基基础设计规范》(GB50007-2002、DBJ15-31-2003);2、《建筑地基基础处理技术规范》JGJ79-2002;3、《岩土工程勘察规范》GB50021-2001;4、《建筑地基基础工程施工质量验收规范》GB50202-2002。
(三)试验基本原理和技术要求采用自由落锤以15~30击/min的锤击速率连续锤击贯入,每贯入1m,将探杆转动一圈半,轻型动力触探锤的落距为50cm。
N)。
轻型动力触探记录每贯入30cm的锤击数(10N>100或贯入15cm的锤击数超过50时,可终止试对轻型动力触探,当10验。
(四)试验数据分析与判定根据不同深度的动力触探锤击数,采用平均值法计算每个检测孔的动力触探锤击数代表值。
参照表1,根据轻型动力触探锤击数标准值,推定地基(土)承载力特征值。
表1 N轻型动力触探试验推定地基承载力特征值f(kPa)(五)试验要点(1)首先根据场地情况进行选点开挖,挖至勘察设计确定的持力层,然后对该持力层进行连续触探。
(2)将探头和探杆安装好,保持探杆垂直,然后连续向下贯击,穿心锤落距为50.0±2.0cm,使其自由下落。
在基底轻型触探试验表内记录打入土层中30cm所需锤击数(N10),在地层较硬、锤击数较多时,采用分段记录,以每贯入10cm记录一次相应的锤击数,整理资料时按30cm所需的击数作为指标计算。
(3)遇密实坚硬土层,当贯入30cm所需锤击数超过50击时或贯入10cm所需锤击数超过30击时,即停止测试。
(4) 本试验方法试用宇深度小于4米的土层。
动力触探检测标准一、检测原理动力触探是一种通过锤击将圆锥形探头压入土中,根据锤击能量和贯入深度的关系,测定土的力学性质和地基承载力的原位测试方法。
该方法广泛应用于岩土工程勘察、施工和质量控制中,是检测地基承载力和变形特性的重要手段。
二、检测仪器1.动力触探仪应包括锤、探头、支架、导向杆、加压装置和计时器等部分。
2.锤的质量、形状和落距应符合规范要求,锤的落距应通过导向杆控制。
3.探头应具有足够的刚度和硬度,以保证其在贯入过程中不受损伤。
4.加压装置应能够均匀施加压力,以保持探头在贯入过程中的稳定性。
5.计时器应能够精确记录锤击时间。
三、检测步骤1.场地平整:将检测场地整平,确保探头能够顺利贯入。
2.仪器安装:将动力触探仪放置在检测点上,调整导向杆的高度,使锤的落距与地面垂直。
3.锤击试验:将探头压入土中,控制落距和贯入速度,记录每锤击的贯入深度和锤击能量。
4.重复试验:在每个检测点进行至少三次锤击试验,以获得可靠的检测数据。
5.数据整理:整理每次锤击的贯入深度和锤击能量数据,计算平均值和标准差。
四、数据分析1.根据锤击能量和贯入深度的关系,计算地基承载力和变形特性。
2.将实测数据与理论值进行对比,评估地基的可靠性。
3.根据检测结果,提出相应的工程建议和措施。
五、检测报告1.检测报告应包括以下内容:工程名称、检测地点、检测日期、检测目的、场地条件、检测方法、锤击能量、贯入深度、地基承载力及变形特性等。
2.报告中应附有锤击试验的原始数据记录表,以便查阅和分析。
3.根据检测结果,提出相应的工程建议和措施,为设计和施工提供依据。
动力触探仪检测地基承载力试验方法动力触探仪(Dynamic Cone Penetrometer,简称DCP)是一种常用于检测地基承载力的试验方法。
它可以通过测量地层抗力的变化来评估地基的承载力,通常被广泛应用于土层稳定性评价、路面设计、基础工程等领域。
本文将介绍动力触探仪的检测方法、试验过程以及相关注意事项。
试验前的准备工作包括选择合适的触探点位、准备动力触探仪设备、清理触探点位等,以确保试验的准确性和可靠性。
具体操作步骤如下:1.选择触探点位:根据工程需求,选择合适的触探点位,并确认触探深度。
通常情况下,触探点位应该处于地基中心线上,并远离地基边缘、地下管线或其他障碍物,以保证试验的准确性。
2.准备设备:检查动力触探仪设备,确保其工作正常,并校准触探仪的零点。
3.清理触探点位:用清水冲洗触探点位,清理表面积聚的杂质和浮土,确保触探点位周围的土层干净。
4.开始试验:将动力触探仪的锤头安装在触探杆上,然后将触探杆插入土层中,直到底部。
在插入过程中,应保持杆与地面垂直,并避免偏斜。
5. 进行触探仪测量:使用手持示数器记录下锤头在一定深度穿入土层所用的击数。
一般来说,每隔20-30cm记录一次击数,并逐渐增加锤头的下落高度,以便更准确地评估土层的承载力。
6.试验结束:当到达所需试验深度或触探杆不能进一步插入土层时,试验即结束。
记录下每个深度的击数,并制作检测曲线以便后期的分析与评估。
在进行动力触探仪试验时,还需要注意以下几点:1.触探点位应避免选择有较大坡度或明显变形的土层表面,以免影响试验的准确性。
2.土层质量的检测应根据实地情况进行,以保证检测结果的可靠性。
3.进行试验时应做好现场的保护措施,如设置警示标志或隔离设施,以确保试验人员的安全。
4.在试验过程中,触探杆的下落速度应均匀稳定,避免剧烈震动或抖动,以保证数据的准确性。
总之,动力触探仪是一种快速、简便且可靠的地基承载力试验方法。
通过正确使用和操作动力触探仪,可以有效评估地基的承载力,为工程设计和施工提供重要的参考依据。
动力触探试验12.1 适用范围12.1.1本方法适用于检测地基土或加固土增强体的均匀性,判定地基处理效果。
12.1.1[条文说明]动力触探试验还可查明土洞、滑动面、软硬土层界面等;另外,当具备本地区可靠对比验证经验资料时,根据动力触探试验指标,还可推断地基土或加固土增强体的物理力学性质指标(如状态、密实度、土的强度、变形参数、地基承载力等)。
12.1.2本方法根据锤击能量分为轻型、重型和超重型三种。
轻型动力触探适用于浅部的填土、砂土、粉土、黏性土等原状岩土以及采用粉质粘土、灰土、粉煤灰、砂土的垫层和水泥土搅拌桩、单液硅化法加固地基;重型动力触探适用于砂土、中密以下的碎石土、极软岩等原状岩土以及采用矿渣、砂石的垫层和强夯处理地基、不加填料振冲处理砂土地基、碎石桩振冲法、砂石桩、石灰桩、冲扩桩、单液硅化法加固地基;超重型动力触探适用于密实和很密的碎石土、软岩、极软岩等原状岩土以及强夯处理地基、不加填料振冲处理砂土地基、砂石桩、石灰桩。
12.1.2[条文说明]轻型动力触探的优点在于轻便,在判断水泥土搅拌桩的搅拌均匀性等方面有实用价值。
重型动力触探是应用最广泛的动力触探试验,已经积累了较多的经验,而且它的落锤能量与标准贯人试验及国际上通用的动力触探试验相一致。
12.2 仪器设备12.2.1动力触探仪由穿心锤、圆锥触探头和触探杆(包括锤座和导向杆)组成。
其规格如表12.2.1所列。
表12.2.1 动力触探设备类型和规格设备类型轻型重型超重型落锤质量(kg) 10±0.2 63.5±0.5 130±1.0落距(cm) 50±2 76±2 100±2探头直径(mm)40 74 74 截面积(cm2)12.6 43 43 圆锥角(°)60 60 60触探杆直径(mm)25 42 50~60 每米质量(kg)<8 <13锤座质量(kg)10~15注:重型和超重型动力触探探头直径的最大允许磨损尺寸为2mm;探头尖端的最大允许磨损尺寸为5mm。
轻型动力触探试验方案(一)试验目的1)提供浅基础地基承载力;2)检验基底是否存在下卧软层。
(二)试验依据1、《建筑地基基础设计规范》(GB50007-2002、DBJ15—31—2003);2、《建筑地基基础处理技术规范》JGJ79-2002;3、《岩土工程勘察规范》GB50021-2001;4、《建筑地基基础工程施工质量验收规范》GB50202-2002。
(三)试验基本原理和技术要求采用自由落锤以15~30击/min的锤击速率连续锤击贯入,每贯入1m,将探杆转动一圈半,轻型动力触探锤的落距为50cm。
轻型动力触探记录每贯入30cm的锤击数(N).10对轻型动力触探,当N〉100或贯入15cm的锤击数超过50时,可终止试验.10(四)试验数据分析与判定根据不同深度的动力触探锤击数,采用平均值法计算每个检测孔的动力触探锤击数代表值。
参照表1,根据轻型动力触探锤击数标准值,推定地基(土)承载力特征值。
表1 N轻型动力触探试验推定地基承载力特征值f(kPa)(五)试验要点(1)首先根据场地情况进行选点开挖,挖至勘察设计确定的持力层,然后对该持力层进行连续触探.(2)将探头和探杆安装好,保持探杆垂直,然后连续向下贯击,穿心锤落距为50。
0±2.0cm,使其自由下落。
在基底轻型触探试验表内记录打入土层中30cm所需锤击数(N10),在地层较硬、锤击数较多时,采用分段记录,以每贯入10cm记录一次相应的锤击数,整理资料时按30cm所需的击数作为指标计算。
(3)遇密实坚硬土层,当贯入30cm所需锤击数超过50击时或贯入10cm所需锤击数超过30击时,即停止测试。
(4)本试验方法试用宇深度小于4米的土层。

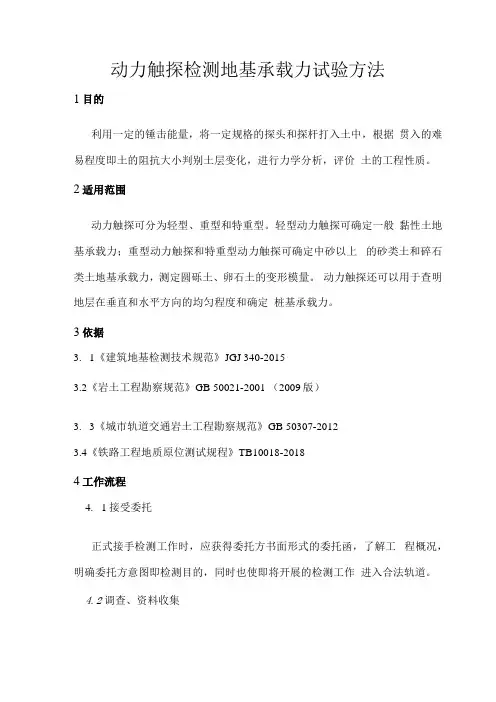

动力触探检测地基承载力试验方法1目的利用一定的锤击能量,将一定规格的探头和探杆打入土中,根据贯入的难易程度即土的阻抗大小判别土层变化,进行力学分析,评价土的工程性质。
2适用范围动力触探可分为轻型、重型和特重型。
轻型动力触探可确定一般黏性土地基承载力;重型动力触探和特重型动力触探可确定中砂以上的砂类土和碎石类土地基承载力,测定圆砾土、卵石土的变形模量。
动力触探还可以用于查明地层在垂直和水平方向的均匀程度和确定桩基承载力。
3依据3.1《建筑地基检测技术规范》JGJ 340-20153.2《岩土工程勘察规范》GB 50021-2001 (2009版)3.3《城市轨道交通岩土工程勘察规范》GB 50307-20123.4《铁路工程地质原位测试规程》TB10018-20184工作流程4.1接受委托正式接手检测工作时,应获得委托方书面形式的委托函,了解工程概况,明确委托方意图即检测目的,同时也使即将开展的检测工作进入合法轨道。
4.2调查、资料收集为进一步明确委托方的具体要求和现场实施的可行性,了解施工工艺和施工中出现的异常情况,应尽可能收集相关的技术资料,主要收集内容有:岩土工程勘察资料、施工资料等。
4. 3仪器设备准备4. 3. 1动力触探设备类型和规格应符合表1的规定。
1、轻型动力触探探头材料应采用45号碳素钢或采用优于45号碳素钢的钢材。
表面淬火后硬度HRO45~50。
2、重型动力触探设备,应符合下列要求;①探杆:每米质量不宜大于7.5kg o探杆接头外径应与探杆外径相同,探杆和接头材料应采用耐疲劳高强度的钢材。
②锤座直径应小于锤径1/2,并大于IOOmm;导杆长度应满足重锤落距的要求,锤座和导杆总质量为20~25kg°③重锤应采用圆柱形,高径比1~2。
重锤中心的通孔直径应比导杆外径大3~4mm°5试验要点5.1动力触探作业前必须对机具设备进行检查,确认正常后,方可使用。
部件磨损及变形超过下列规定者,应予以更换或修复。
动力触探试验的工程方案一、试验目的动力触探试验是一种地下工程勘察手段,通过锤击钻杆或者旋转钻进地层,使岩土受到动力作用,通过观测土层的动态响应来获取地层物性参数,以了解地下岩土情况,为工程设计提供可靠的勘察数据。
本文将针对动力触探试验的工程方案进行详细阐述。
二、试验原理动力触探试验主要通过施加动力对地层进行钻进,通过观察钻进过程中岩土性质的变化来了解地下岩土情况。
试验工程主要包括钻孔施工、动力触探、观测与记录等环节。
三、试验设备1. 钻机:选用符合试验要求的动力触探钻机,钻机应具备足够的动力和扭矩,能够满足试验要求的孔深和孔径。
2. 钻杆:选用质量可靠的钻杆,确保在试验过程中不易发生折断及卡钻等情况。
3. 锤击装置:配备合适的锤击装置,用于施加动力。
4. 观测设备:配备合适的观测设备,对地层的动态响应进行实时观测与记录。
5. 其他配套设备:包括压浆泵、管线、防护设备等。
四、试验方法1. 钻孔施工(1)确定钻进位置和孔径,在施工前做好勘测工作,确定钻孔的位置和孔径,并绘制详细的施工方案。
(2)进行地质勘察,了解地层情况,为施工提供参考。
(3)进行钻孔施工,保持钻孔垂直,避免偏差过大。
2. 动力触探(1)确定触探方案,包括施加动力的强度、频率等参数。
(2)根据观测数据,合理调整触探方案,确保观测数据的准确性。
3. 观测与记录(1)在动力触探试验过程中,对地层的动态响应进行实时观测与记录。
(2)观测与记录内容包括孔壁岩土的情况、孔深及孔径的变化情况、动力触探参数及观测数据等。
五、试验质量控制1. 严格遵守试验规范和标准,确保试验过程的合理性和准确性。
2. 在试验过程中严格按照试验方案进行操作,保持现场秩序,确保安全施工。
3. 对钻杆、锤击装置等设备进行定期检查与维护,确保设备的良好状态。
4. 对观测数据进行准确记录,并对数据进行有效处理与分析。
六、试验成果处理1. 根据观测数据,编制地质勘察报告,并提出合理的地下岩土情况描述。
动力触探试验检测方法动力触探试验是一种常用的地质勘探方法,用于获取地下岩层的物理性质和地质结构信息。
本文将介绍动力触探试验的基本原理、仪器设备以及应用范围。
一、动力触探试验的基本原理动力触探试验是利用冲击力将探测器送入地下岩层,通过测量探测器在不同深度下的冲击力和阻力来推测岩层的物理性质和地质结构。
其基本原理如下:1. 冲击力与阻力关系:当探测器冲击地下岩层时,岩层的物理性质和地质结构会对冲击力和阻力产生影响。
通过测量冲击力和阻力的变化,可以推断岩层的硬度、密度、含水量等信息。
2. 冲击力传感器:动力触探试验主要依靠冲击力传感器来测量冲击力的变化。
冲击力传感器通常具有高灵敏度和快速响应的特点,能够准确记录冲击力的大小和变化趋势。
3. 阻力测量:除了测量冲击力,动力触探试验还需要测量阻力。
阻力的大小取决于岩层的物理性质和地质结构,通过测量阻力的变化,可以推断岩层的孔隙度、压缩性等信息。
二、动力触探试验的仪器设备动力触探试验需要使用特定的仪器设备来完成,主要包括以下几种:1. 冲击器:冲击器是动力触探试验的核心设备,用于将探测器送入地下岩层。
冲击器通常由一个重锤和一个冲击杆组成,重锤通过释放势能产生冲击力,将冲击杆推入岩层。
2. 探测器:探测器是用于测量冲击力和阻力的传感器,通常由冲击力传感器和阻力传感器组成。
冲击力传感器用于测量冲击力的大小和变化趋势,阻力传感器用于测量阻力的大小和变化趋势。
3. 钻杆和钻头:钻杆和钻头用于钻孔,使冲击器能够进入地下岩层。
钻杆通常由多节组成,可以根据需要进行延伸或缩短,钻头则用于切削地下岩层。
4. 数据记录仪:数据记录仪用于记录冲击力和阻力的变化,通常具有高精度和大容量的存储空间。
数据记录仪可以将测量数据保存下来,便于后续分析和处理。
三、动力触探试验的应用范围动力触探试验广泛应用于地质勘探和工程建设领域,主要用于以下方面:1. 地质勘探:动力触探试验可以提供地下岩层的物理性质和地质结构信息,对于地质勘探具有重要意义。
轻型动力触探试验方案(一)试验目的1)提供浅基础地基承载力;2)检验基底是否存在下卧软层。
(二)试验依据1、《建筑地基基础设计规范》(GB50007-2002、DBJ15-31-2003);2、《建筑地基基础处理技术规范》JGJ79-2002;3、《岩土工程勘察规范》GB50021-2001;4、《建筑地基基础工程施工质量验收规范》GB50202-2002。
(三)试验基本原理和技术要求采用自由落锤以15~30击/min的锤击速率连续锤击贯入,每贯入1m,将探杆转动一圈半,轻型动力触探锤的落距为50cm。
N)。
轻型动力触探记录每贯入30cm的锤击数(10N>100或贯入15cm的锤击数超过50时,可终止试对轻型动力触探,当10验。
(四)试验数据分析与判定根据不同深度的动力触探锤击数,采用平均值法计算每个检测孔的动力触探锤击数代表值。
参照表1,根据轻型动力触探锤击数标准值,推定地基(土)承载力特征值。
表1 N轻型动力触探试验推定地基承载力特征值f(kPa)(五)试验要点(1)首先根据场地情况进行选点开挖,挖至勘察设计确定的持力层,然后对该持力层进行连续触探。
(2)将探头和探杆安装好,保持探杆垂直,然后连续向下贯击,穿心锤落距为50.0±2.0cm,使其自由下落。
在基底轻型触探试验表内记录打入土层中30cm所需锤击数(N10),在地层较硬、锤击数较多时,采用分段记录,以每贯入10cm记录一次相应的锤击数,整理资料时按30cm所需的击数作为指标计算。
(3)遇密实坚硬土层,当贯入30cm所需锤击数超过50击时或贯入10cm所需锤击数超过30击时,即停止测试。
(4) 本试验方法试用宇深度小于4米的土层。
轻型动力触探方案一、前言轻型动力触探是一种常用的原位测试方法,广泛应用于工程地质勘察、地基土承载力评估、地基处理效果检测等领域。
通过对轻型动力触探试验数据的分析,可以获取地基土的物理力学性质指标,为工程设计和施工提供重要的依据。
二、试验目的轻型动力触探的主要目的是:1、确定地基土的承载力特征值,为建筑物基础设计提供依据。
2、查明地基土的均匀性和分层情况。
3、评估地基处理效果,如强夯、换填等。
三、试验原理轻型动力触探是利用一定质量的重锤,以一定的落距自由下落,将探头贯入地基土中。
根据探头贯入一定深度所需的锤击数,来判定地基土的性质。
其基本原理是:假设地基土为均匀的、各向同性的半无限体,在重锤的冲击作用下,探头贯入地基土所遇到的阻力与地基土的物理力学性质有关。
一般来说,锤击数越大,地基土的承载力越高,压缩性越小。
四、试验设备轻型动力触探试验设备主要包括以下部分:1、穿心锤:质量为 10kg,落距为 50cm。
2、探头:圆锥头,锥角为 60°,锥底直径为 40mm。
3、触探杆:直径为 25mm 的无缝钢管。
五、试验步骤1、平整场地:选择试验点,清除表面杂物,使试验场地平整。
2、安装设备:将触探杆垂直插入土中,使穿心锤自由下落。
3、进行贯入:将穿心锤提升至规定的落距高度,然后自由下落,记录每贯入 30cm 所需的锤击数。
4、数据记录:记录贯入深度、锤击数等数据。
5、终止试验:当贯入深度达到预定深度或锤击数超过规定值时,终止试验。
六、数据处理1、绘制触探曲线:以贯入深度为横坐标,锤击数为纵坐标,绘制触探曲线。
2、计算地基土承载力特征值:根据相关规范和经验公式,结合触探曲线和锤击数,计算地基土的承载力特征值。
七、试验注意事项1、试验前应对设备进行检查和校准,确保设备的准确性和可靠性。
2、试验点的选择应具有代表性,避免在异常部位进行试验。
3、贯入过程中应保持触探杆的垂直,避免倾斜和晃动。
4、锤击时应保持落距的稳定和准确,避免偏心锤击。
项目N10轻型动力触探试验检测方案一、工程概况工程,给水管总长约万米,排水管总长约万米,设计地基承载力为100kPa,基础土质分为土方回填路段和原山体挖方路段;二、检测数量及位置根据岩土工程勘察规范GB50021-20012009年版、建筑地基基础工程施工质量验收规范GB50202-2002、广东省标准建筑地基基础检测规范DBJ 15-60-2008中的有关规定,以及结合项目的实际情况,确定填方路段每20米检测3个点,挖方路段不进行检测,检测深度视现场实际情况定;三、检测仪器设备、方法和标准1、检测原理N10轻型动力触探试验,是利用50cm固定落距的一定的锤击动能,将探头直径为40mm±1的圆锥触探头打入地基土中,根据打入击数确定其承载力大小;2、技术要求1检测参照国家标准岩土工程勘察规范GB 50021—2001及广东省标准建筑地基基础检测规范DBJ 15—60—2008中的有关规定进行;2测试点在土基顶面;3测试点地基土应保持不受扰动;4触探杆的最大偏斜度不宜超过2%;5触探时锤击贯入应连续,锤击频率宜在15~30击/分钟之间;3、测试设备测试设备采用N10触探仪,落锤质量10±0.2kg,落距50±2cm;触探头为圆锥形,锥角60°,锥底直径40mm±1;触探杆直径25±1mm,长度1m;4、检测步骤1正确安装触探头和触探杆,使之紧密相连;2使触探头定位于被检测点上;3使落锤自由落下,贯入连续进行;4记录触探头每贯30cm的锤击数;四、检测结果及结论现场准确采集好每个点的锤击数据,试验完检测点后,及时分析检测结果并及时编制N10轻型动力触探成果表和N10轻型动力触探检测结果一览表;根据试验检测结果,参照规范表准确推断各试验点范围的地基土承载力特征值能否满足设计要求的结论;。
*****项目N10轻型动力触探试验检测方案一、工程概况*****工程,给水管总长约*万米,排水管总长约*万米,设计地基承载力为100kPa,基础土质分为土方回填路段和原山体挖方路段。
二、检测数量及位置根据《岩土工程勘察规范》(GB50021-2001)(2009年版)、《建筑地基基础工程施工质量验收规范》(GB50202-2002)、广东省标准《建筑地基基础检测规范》(DBJ15-60-2008)中的有关规定,以及结合项目的实际情况,确定填方路段每20米检测3个点,挖方路段不进行检测,检测深度视现场实际情况定。
三、检测仪器设备、方法和标准1、检测原理N10轻型动力触探试验,是利用50cm固定落距的一定的锤击动能,将探头直径为40mm±1的圆锥触探头打入地基土中,根据打入击数确定其承载力大小。
2、技术要求(1)检测参照国家标准《岩土工程勘察规范》(GB50021—2001)及广东省标准《建筑地基基础检测规范》(DBJ15—60—2008)中的有关规定进行;(2)测试点在土基顶面;(3)测试点地基土应保持不受扰动;(4)触探杆的最大偏斜度不宜超过2%;(5)触探时锤击贯入应连续,锤击频率宜在15~30击/分钟之间。
3、测试设备测试设备采用N10触探仪,落锤质量10±0.2kg,落距50±2cm;触探头为圆锥形,锥角60°,锥底直径40mm±1;触探杆直径25±1mm,长度1m。
4、检测步骤(1)正确安装触探头和触探杆,使之紧密相连;(2)使触探头定位于被检测点上;(3)使落锤自由落下,贯入连续进行;(4)记录触探头每贯30cm的锤击数。
四、检测结果及结论精品文档,超值下载现场准确采集好每个点的锤击数据,试验完检测点后,及时分析检测结果并及时编制《N10轻型动力触探成果表》和《N10轻型动力触探检测结果一览表》。
根据试验检测结果,参照规范表准确推断各试验点范围的地基土承载力特征值能否满足设计要求的结论。
动力触探仪检测地基承载力试验方法1、静力触探试验:指通过一定的机械装置;将某种规格的金属触探头用静力压、静力触探试验入土层中;同时用传感器或直接量测仪表测试土层对触探头的贯入阻力;以此来判断、分析确定地基土的物理力学性质..静力触探试验适用于粘性土;粉土和砂土;主要用于划分土层;估算地基土的物理力学指标参数;评定地基土的承载力;估算单桩承载力及判定砂土地基的液化等级等..多为设计单位采用 ..2、动力触探试验:指利用锤击功能;将一定规格的圆锥探头打入土中;根据打入土中的阻抗大小判别土层的变化;对土层进行力学分层;并确定土层的物理力学性质;对地基土作出工程地质评价..动力触探试验适用于强风化、全风化的硬质岩石;各种软质岩及各类土..动力触探仪分为:轻型触探仪、重型触探仪及超重型触探仪三类..目前承建单位一般选用轻型和重型..①轻型触探仪适用于:砂土、粉土及粘性土地基检测;一般要求土中不含碎、卵石 ;轻型触探仪设备轻便;操作简单;省人省力;记录每打入30cm 的锤击次数;代用公式为:R=0.8×N-2×9.8 1R-地基容许承载力 Kpa ;N-轻型触探锤击数..②重型触探仪适用于:各类土;是目前承建单位应用最广泛的一种地基承载力测试方法;该法是采用质量为 63.5kg 的穿心锤;以 76cm 的落距;将触探头打入土中;记录打入 10cm 的锤击数;代用公式为:y=35.96x+23.8 2y-地基容许承载力 Kpa ; x-重型触探锤击数..3、标准贯入试验:标准贯入仪试验是动力触探类型之一;其利用质量为 63.5kg 的标准贯入试验:穿心锤;以 76cm 的恒定高度上自由落下;将一定规格的触探头打入土中 15cm; 然后开始记录锤击数目;接着将标准贯入器再打入土中 30 cm;用此30cm 的锤击数N作为标准贯入试验指标;标准贯入试验是国内广泛应用的一种现场原位测试手段;它不仅可用于砂土的测试;也可用于粘性土的测试..锤击数N 的结果不仅可用于判断砂土的密实度;粘性土的稠度;地基土的容许承载力;砂土的振动液化;桩基承载力;同时也是地基处理效果的一种重要方法轻型动力触探轻型圆锥动力触探是利用一定的锤击能量锤重10kg;将一定规格的圆锥探头打入土中;根据贯入锤击数判别土层的类别;确定土的工程性质;对地基土做出综合评价..目录1 前言2 工程概况3 轻型动力触探检测方法4 资料整理及成果应用5 结语1 前言2 工程概况3 轻型动力触探检测方法4 资料整理及成果应用5 结语由于轻型圆锥动力触探设备简单;使用方便;可用于以下几方面的工作:长沙市某楼盘;位于浏阳河畔;地势起伏相对较小;大部分是耕地和农田;耕地和农田的土质为耕植土和淤泥层耕地0-30cm为耕植土;农田0-80cm为淤泥层;饱和、软塑-流塑;颜色为黑色-灰色;底层土质为粉质粘土;颜色为灰色、硬塑..3.1 设备轻型圆锥动力触探设备..3.2 试验要点1首先根据场地情况进行选点开挖;挖至勘察设计确定的持力层;然后对该持力层进行连续触探..2将探头和探杆安装好;保持探杆垂直;然后连续向下贯击;穿心锤落距为50.0±2.0cm;使其自由下落..在基底轻型触探试验表内记录打入土层中30cm所需锤击数N10;在地层较硬、锤击数较多时;采用分段记录;以每贯入10cm记录一次相应的锤击数;整理资料时按30cm所需的击数作为指标计算..3遇密实坚硬土层;当贯入30cm所需锤击数超过50击时或贯入10cm所需锤击数超过30击时;即停止测试..3.3 检测结果工地现场基槽已开挖到持力层粉质粘土;通过现场随机选点触探;该楼盘第61栋和57栋的轻型圆锥动力触探结果如表1所示:由于第57栋基槽开挖以后遭雨水浸泡;地基承载力明显受到影响;特别是面层0-30cm偏低严重;必须挖掉被雨水浸泡部分以后该地层方可作为持力层..4.1 资料整理1每完成一次轻型触探后;在现场及时核对所记录的锤击数及深度是否有错漏;并结合其它勘探资料;综合研究分析;去掉不合理的特异值..2轻型触探不考虑杆长修正;根据每贯入30 cm所需的锤击数绘制N10-h曲线图..3进行土层力学分层;根据N10-h曲线;考虑触探的临界深度及界面效应;即“超前”和“滞后”影响;一般触探曲线由软层进到硬层时;则分层界线定在软层最后一个小值点以下2-3倍探头直径处;由硬层进入软层时;则分层界线定在软层第一个小值点以上2-3倍探头直径处..4删除个别异常值;临界深度影响值、超前和滞后影响范围值;按下式计算每层实测击数的算术平均值:N10=∑N10/n..式中:N10为平均击数;N10为第i个实测值;n为参加统计的总数..5按建筑地基基础设计规范;确定地基土承载力标准值时实测锤击数应按下式计算:NN10=N10-1.645σ式中:σ为统计量标准差..对于第61栋;N10平均值为55.8:NN10锤击数代表值为49.1..对于第57栋;考虑到粉质粘土面层已受雨水浸泡;建议施工单位将该层挖掉;故统计结果不包括0-30cm数据..该栋N10平均值为48.9;NN10锤击数代表值为23.5..4.2 应用轻型动力触探成果确定地基承载力建筑地基基础设计规范中用轻型动力触探击数确定粘性土承载力标准值fk如表2所示..根据上表采用内插法计算可知;第61栋的地基承载力约为390kPa;而第57栋的NN10锤击数代表值仅为23.5;比实测值中的最小值42小了近一倍;地基承载力按23.5推算显然不合理;按最小值推算约为325kPa..为了验证采用最小值的可靠性;在57栋选点进行平板载荷试验;根据平板载荷试验P-S曲线得到地基承载力极限值为达450kPa;说明根据最小值推算是合理的..除规范规定的内容外;各地在应用N10确定地基承载力所依据的公式有所不同;这是由于各地区地质条件的差异决定的..长沙地区一般粘性土和新近沉积粘性土N10地基承载力特征值的回归方程为:fNk=25+4.18NN10kPa..通过轻型动力触探实验在长沙某工程基槽验收中的应用;笔者有如下体会:5.1 通过轻型动力触探实验能简单方便的确定地基承载力..轻型动力触探实验既不象荷载试验需要消耗较大的人力物力;也不象室内土工试验需要较长的试验周期..5.2 轻型动力触探实验采用规范法确定地基土承载力时;N10宜选用实测值和代表值中较大的一个计算地基土承载力..5.3 现场施工应注意;当基槽开挖到位并经有关单位验收合格以后;应立即浇筑混凝土垫层;避免基槽积水;尤其是雨季施工;应充分做好排水措施;确保地基承载力的发挥..。
动力触探试验检测方案
1 目的
利用一定的锤击能量,将一定规格的探头和探杆打入土中,根据贯入的难易程度即土的阻抗大小判别土层变化,进行力学分析,评价土的工程性质。
2 适用范围
动力触探可分为轻型、重型和特重型。
轻型动力触探可确定一般黏性土地基承载力;重型动力触探和特重型动力触探可确定中砂以上的砂类土和碎石类土地基承载力,测定圆砾土、卵石土的变形模量。
动力触探还可以用于查明地层在垂直和水平方向的均匀程度和确定桩基承载力。
3 依据
《铁路工程地质原位测试规程》TB10018-2018
《建筑地基检测技术规范》JGJ340-2015
4 工作流程
4.1 接受委托
正式接手检测工作时,应获得委托方书面形式的委托函,了解工程概况,明确委托方意图即检测目的,同时也使即将开展的检测工作进入合法轨道。
4.2 调查、资料收集
为进一步明确委托方的具体要求和现场实施的可行性,了解施工工艺和施工中出现的异常情况,应尽可能收集相关的技术资料,主要
收集内容有:岩土工程勘察资料、施工资料等。
4.3 仪器设备准备
4.3.1 动力触探设备类型和规格应符合表1的规定。
表1 动力触探设备类型和规格
4.3.2 动力触探设备主要参数应符合下列要求:
1、轻型动力触探探头材料应采用45号碳素钢或采用优于45号碳素钢的钢材。
表面淬火后硬度HRC=45~50。
2、重型动力触探设备,应符合下列要求;
①探杆:每米质量不宜大于7.5kg。
探杆接头外径应与探杆外径相同,探杆和接头材料应采用耐疲劳高强度的钢材。
②锤座直径应小于锤径1/2,并大于100mm;导杆长度应满足重锤落距的要求,锤座和导杆总质量为20~25kg。
③重锤应采用圆柱形,高径比1~2。
重锤中心的通孔直径应比导杆外径大3~4mm。
5 试验要点
5.1 动力触探作业前必须对机具设备进行检查,确认正常后,方可使用。
部件磨损及变形超过下列规定者,应予以更换或修复。
5.1.1 探头允许磨损量:直径磨损不得大于2mm,锥尖高度磨损不得大于5mm;
5.1.2 每节探杆非直线偏差不得大于0.6%;
5.1.3 所有部件连接处丝扣应完好,连接紧固。
5.2 动力触探机具安装必须稳固,在作业过程中支架不得偏移;动力触探时,应始终保持重锤沿导杆垂直下落,锤击频率应控制在15~30击/min ;动力触探的锤座距孔口高度不宜超过1.5m ,探杆应保持竖直。
5.3 轻型动力触探作业时,应先用轻便钻具钻至所需测试土层的顶面,然后对该土层连续贯入。
当贯入30cm 的击数超过90击或贯入15cm 超过45击时,可停止作业。
如需对下卧层进行测试,可用钻探方法穿透该层后继续触探。
5.4 轻型动力触探应每贯入30cm 记录其相应击数。
5.5 根据地层强度的变化,重型和特重型动力触探可互换使用。
重型动力触探实测击数大于50击/10cm,宜改用特重型;当重型动力触探实测击数小于5击/10cm 时,不得采用特重型动力触探。
在预钻孔内进行重型动力触探作业,钻探孔径大于90mm 、孔深大于3m 实测击数大于8击/10cm 时,可用小于或等于90cm 的孔壁管下放至孔底或用松土回填钻孔,以减小探杆径向晃动。
重型动力触探应贯入10cm 记录其相应击数。
地层松软时,可采用测量每阵击(一般为1~5击)的贯入度,并按式s n N ∆=/105.63(5.63N 为重型动力触探实测击数(击/10cm );n 为每阵击的击数;s ∆为每阵击时相应的贯入度(cm ))换算成相当于同类型动力触探贯入10cm 时的击数。
6 结果的分析计算
6.1 轻型动力触探应以每层实测击数的算术平均值作为该层的触探击数平均值10N 。
6.2 重型动力触探应以每层实测击数N 63.5
,
应按式
5.635.63N N α='(5.63N '为重型动力触探修正后击数(击/10cm);α为杆长击
数修正系数,按表2确定)进行杆长击数修正。
表2 杆长击数修正系数α值
注:本表可线性内插取值
6.3 根据修正后的动力触探击数,绘制动力触探击数与贯入深度曲线图。
6.4 地基土力学分层应根据动力触探击数与贯入深度曲线图,结合场地地质资料进行。
6.5 重型动力触探击数平均值取该层动力触探有效击数的算术
平均值∑'=n
n N N 15.63
5.63/(n 为参加统计的测点数)。
6.6 有效厚度小于0.3m 时,动力触探击数平均值可按下列原则确定:
6.6.1 当上、下均为击数较小的土层时,动力触探击数平均值可取该层土触探击数的最大值;
6.6.2 当上、下均为击数较大的土层时,动力触探击数平均值应取小于或等于该层土触探击数的最小值。
6.7 黏性土地基的基本承载力0σ,当贯入深度小于4m 时,可根据场地土层的10N 按表3确定。
表3 黏性土0σ值(kPa )
6.8 冲积、洪积成因的中砂~砾砂土地基和碎石类土地基的基本承载力0σ,当贯入深度小于20m 时,可根据场地土层的5.63N 按表4确定
表4 中砂~砾砂土、碎石类土0σ值(kPa
)
6.9黏性土地基极限承载力p u ,当贯入深度小于4m 时,可根据10
N 按表5确定。
表5 一般粘性土pu 值(kPa )
注:表内的数值可以线性内插;p u的变异系数为0.291。
6.10 冲积、洪积成因的中砂~砾砂土地基和碎石类土地基的极限承载力p u,当贯入深度小于20m时,可根据场地土层的5.63
N按表6确定。
表6 中砂~砾砂土、碎石类土pu值(kPa)
注:中砂~砾砂土、碎石类土pu的变异系数 为0.248和0.210
6.11 冲、洪积卵石土和圆砾土地基的变形模量E0,当贯入深度小于12m时,可根据场地土层的5.63
N按表7取值。
7 注意事项
7.1 轻型动力触探仪注意事项:
7.1.1对于“清除”处理后的地基土压缩性较高且厚度较大的情况、必须进行路堤沉降校核、以确保公路营运安全。
7.1.2现场触探试验时,现场操作必须严格遵守试验操作规程。
7.1.3所用触探的各项设备参数,操作方法,应和建立相互关系时的设备参数,操作方法基本相同。
7.2 动力触探仪保养与维护:
7.2.1每次使用后,应洗净擦干。
7.2.2非试验人员不得使用本仪器。
7.2.3试验在进行过程中不得离开或与人闲谈。
7.2.4应放置在无尘、无腐蚀常温的环境中。
正式接手检测工作时,应获得委托方书面形式的委托函,了解工程概况,明确委托方意图即检测目的,同时也使即将开展的检测工作进入合法轨道。
